ПА0 «Донецкий завод горноспасательной аппаратуры»

ИЗМЕРИТЕЛЬ ОБЪЕМА ИО-1

Паспорт

ИО-1.00.000 ПС

I НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Измеритель объема ИО-1, предназначен для определения объема и проверки герметичности аспираторов АМ-5 ТУ 12.43.01.166-86 при их проверке и настройке.

Измеритель объема ИО-1 предназначен для работы в закрытых помещениях и выполнен в исполнении УХЛ категории 4.2 по ГОСТ 15150-69. но для эксплуатации при icMiiepniype от 20“С до 30°С и относительной влажности воздуха до 80%.

У< тонное обозначение изделия в технической документации и при заказе:

Измеритель объема ИО-1 УХЛ 1.2* ТУ 12.43.113-84.

2 ТЕХ11ИЧЕ< КИК XAI’AK I I I’lK I IIKII

2.1 Основные параметры и размеры измерителя объема ИО-1 должны соответствовать указанным в табл. 2 I

Таблица 2.1

Основные параметры

11орма

1. Диапазон измерения, см3

95-105

2. Предел допускаемой относительной основной погрешности.

±1,5

%

3. Время одного измерения, мин. не более

3

4. Габаритные размеры, мм

длина

160±2

hi при ни

125±2

III.ICOIII

4001 3

5 Масса, кг. нс более

3

  • 2.2 Измеритель объема ИО-1 должен быть герметичным. При подъеме жидкости от «95» до «105» по шкале падение столба жидкости не должно превышать I ст' за 5 мин.

  • 2.3 Время одного измерения это время, необходимое для измерения объема аспиратора АМ-5.

  • 2.4 Средний полный срок службы, не менее трех лет.

  • 3 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

  • 3.1 В комплект поставки измерителя объема ИО-1 должны входить:

ТУ6-09-5171-84 массой 0,005 кг, пакет

  • 4.1 Измеритель объема ИО-1 должен нормально работать при следующих условиях:

-температура окружающего воздуха от 20 0 С до 30 0 С:

  • - относительная влажность воздуха до 80 %;

  • - атмосферное давление 100 кРа ± 2.7 кРа.

  • 4.2 Измеритель объема ИО-1 (рис. 4.1) представляет собой изделие, основные детали и сборочные единицы которого изготовлены из стекла, соединены между собой эластичными трубками и закреплены на раме, имеющей шкалу, нониус и защитный кожух с информационными этикетками.

  • 4.3 Принцип работы прибора при измерении объема и герметичности проверяемого или настраиваемого аспиратора АМ-5 заключается в создании аспиратором в системе прибора вакууммстрического давления, приводящего к повышению уровня воды в измерительной трубке до определенной отметки.

  • 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  • 5.1 Измеритель объема не создает опасных и вредных производственных факторов.

При работе с измерителем объема ИО-1 и его элементами должны соблюдаться меры предосторожности: при надевании поливинилхлоридных трубок на стеклянные отводы необходимо подогреть концы поливинилхлоридных трубок в кипящей воде и предохранить кисти рук тканью, чтобы в случае поломки стеклянных изделий избежать травмы рук.

  • 6 ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

  • 6.1 Вскройте заводскую упаковку, достаньте измеритель объема ИО-1, снимите кожух, для этого отверните четыре гайки, расположенные под основанием.

Измеритель объема ИО-1

отир.

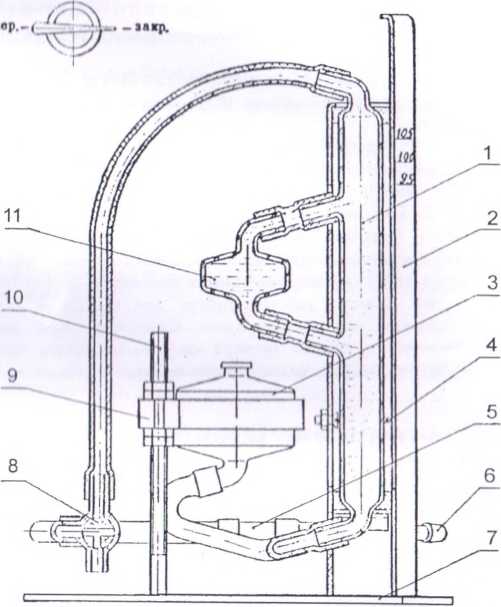

Рис. 4.1

1—трубка измерительная; 2 шкала; 3 сосуд уравнительный; 4 нониус; 5 - капилляр: 6 штуцер; 7 рама; 8 • кран; 9 - хомут; 10 - стойка;

II сосуд измерительный

  • 6.2 11риготовьте 150 см’дистиллированпой воды ГОСТ 6709-72, подкрашенной двумя-тремя кристалликами метилоранжа ТУ 6-09-5171-84.

  • 6.3 Залейте уравнительный сосуд подкрашенной дистиллированной водой до пулевой отметки по нониусу прибора.

  • 6.4 Проверьте герметичность измерителя объема ИО-1 (см. рис. 4.1).

Для этого подсоедините к штуцеру поз. 6 аспиратор АМ-5 и при положении крана ИЗМЕР., просасывая воздух, установите уровень жидкости в измерительной трубке от «95» до «105» по шкале, переведите кран в положение ЗАКР. и включите секундомер. В течение 5 тт падение уровня жидкости не должно превышать 1 см’.

При негерметичности измерителя объема ИО-1 используйте рекомендации раздела 10 настоящего паспорта.

7 ПОРЯДОК РАБОТЫ
  • 7.1 Определение объема аспиратора АМ-5.

ВНИМАНИЕ! Во избежание попадания воды в капилляр при выполнении определения объема аспиратора АМ-5 не допускайте подъема жидкости выше отметки «105» на шкале измерителя объема ИО-1, немедленно переведите кран из положения ИЗМЕР. в положение ОТКР.

  • 7.1.1 Подсоедините аспиратор АМ-5 к штуцеру поз. 6 (см. рис. 4.1). сожмите

его до упора, поставьте кран в положение ИЗМЕР. и освободите аспиратор АМ-5. После полного раскрытия аспиратора АМ-5 запишите максимальный уровень подъема жидкости по шкале измерителя объема ИО-1, отсоедините аспиратор АМ-5 от штуцера и поставьте кран в положение ОТКР.                        .

Сделайте три определения и рассчитайте среднее арифметическое значение объема аспиратора АМ-5.

  • 7.2 Проверка герметичности аспиратора АМ-5.

  • 7.2.1 Подсоедините аспиратор АМ-5 к штуцеру поз. 6 (см. рис. 4.1). сожмите его до упора и отпустите, одновременно включив секундомер (кран должен быть в положении ОТКР). Через 1 мм переведите кран в положение ИЗМЕР. и запишите максимальный уровень подъема жидкости по шкале измерителя объема ИО-1.

Сделайте три определения и рассчитайте среднее арифметическое значение объема аспиратора АМ-5.

Герметичность аспиратора АМ-5 определяется как разность объемов, полученных при измерениях по пп. 7.1 и 7.2, и она не должна превышать 3 см’.

8 ПОВЕРКА
  • 8.1  Поверка измерителя объема ИО-1 производится при выпуске из производства и в процессе эксплуатации у потребителя.

Измеритель объема ИО-1 относится к группе контрольно-измерительных приборов. Изделие восстанавливаемое. Межповерочный интервал составляет 1 год.

  • 8.2 Операции поверки.

При проведении поверки измерителя объема ИО-1 должны выполняться операции, указанные в табл. 8.1.

Таблица 8.1

Наименование операции

Обязательность проведения операции при

выпуске из производства

эксплуатации

Внешний осмотр

да

да

Опробование

да

да

Определение относительной основной погрешности

да

да

8.3 Средства поверки
  • 8.3.1 При проведении поверки должны применяться средства, указанные в табл. 8.2.

Таблица 8.2

Номер пункта раздела поверки

Наименование образцового средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные техн и чески е характери сти ки

8.4.1.

Термометр ртутный стеклянный лабораторный, I кл., диапазон 0-100 °C. цена деления 1 °C, ГОСТ 28498-90

8.4.1.

Барограф метеорологический анероидный типа М-22 АС, диапазон измерения от 91 до 105 кПа, погрешность измерения ±0,1 кПа. ГОСТ 6359-75

8.5.1.2.

Секундомер механический ТУ 25-1819.0021-90

8.5.1.2.

Бюретка 1-2-100-0,2 ГОСТ 29252-91

8.5.1.2.

1 (ипетка 2-2-5 ГОСТ 29169-911

8.5.1.2.

Пипетка стеклянная для отбора и хранения проб газа 1-200 ГОСТ 18954-73

  • 8.3.2 Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик измерителя объема ИО-1 с требуемой точностью.

  • 8.3.3 Применяемые средства измерений должны быть поверены в установленном порядке и иметь действующие свидетельства о государственной поверке.

8.4 Условия поверки
  • 8.4.1 При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха (20±5)° С;

  • - атмосферное давление (100±2,7) кПа;

  • - относительная влажность окружающего воздуха до 80 %.

  • 8.4.1 Место установки поверяемого прибора выбирается так. чтобы удобно было наблюдать за показаниями. При этом не допускается попадание прямых солнечных лучей.

8.5 Подготовка к поверке
  • 8.5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы.

  • 8.5.1.1 Провести тарировку бюрегки, входящей в состав аспирационного устройства. Для этого заполните ее дистиллированной водой до метки «0» и затем с помощью пипетки долейте 5 см’ воды и проделав не менее десяти измерений, поставьте метку с помощью любого лака.

  • 8.5.1.2 Провести опробование аспирационного устройства.

Для этого соберите аспирационное устройство по схеме, представленной на рис. 8.1 и состоящее из бюретки 1-2-100-0,2 ГОСТ 29252-91 поз. 3, пипетки для отбора и хранения проб газа типа 1-200 ГОСТ 18954-73 поз. 1. трубки цилиндрической товарной 9x1,2 ТУ 25.11.940-77 длиной (20±5) мм поз. 5, трубки медицинской поливинилхлоридной 7x1,5 ТУ 64-2-286-79 длиной (900± 10) мм поз. 6.

К последней подсоедините аспиратор, с помощью которого заполните аспирационное устройство водой до метки на бюретке.

Затем отсоедините аспиратор и подсоедините аспирационное устройство к штуцеру поз. 7 измерителя объема ИО-1. Кран измерителя объема ИО-1 поставьте в положение ОТКР. Откройте кран бюретки, одновременно включите секундомер.

Аспирационное устройство считается герметичным, если по истечении 15 с установившийся уровень столба жидкости в бюретке изменится не более чем на 0,5 см3 за 5 мин.

Если аспирационное устройство герметичное, проверьте время истечения 100 см3 жидкости, которое должно быть (110±20) с. что соответствует времени раскрытия аспиратора ЛМ-5, подсоединенного к измерителю объема ИО-1 (25-40) с.

  • 8.5.1.3 Выдержите измеритель объема ИО-1 при температуре окружающего воздуха не менее двух часов.

  • 8.5.1.4 Подготовьте прибор к работе в соответствии с разд. 6 паспорта на измеритель объема ИО-1.

  • 8.6 Проведение поверки

8.6.1.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие измерителя объема ИО-1 следующим требованиям:

  • - комплектность должна соответствовать паспорту на измеритель объема ИО-1;

  • - детали измерителя объема ИО-1 не должны иметь изъянов, ухудшающих его внешний вид;

  • - ручка трехходового крана должна проворачиваться плавно без «заедания»;

  • - отметки, буквы и цифры, нанесенные на шкале измерителя объема ИО-1, должны быть выполнены четко;

  • - измеритель объема ИО-1 должен быть снабжен маркировочной табличкой, на которую нанесены:

  • - наименование завода-изготовителя (или товарный знак);

  • - наименование и обозначение изделия;

  • - год и месяц изготовления;

  • - обозначение технических условий;

  • - знак утверждения средства измерительной техники;

  • - класс точности.

8.6.2 Опробование

Опробование измерителя объема ИО-1 проводят согласно п. 6.4 настоящего паспорта.

  • 8.6.3 Определение метрологической характеристики

  • 8.6.3.1 Определение относительной основной погрешности.

  • 8.6.3.1.1 Погрешность измерения объема определяется в трех точках шкалы с цифрами 95, 100, 105. В каждой точке провести не менее 5 наблюдений.

Для этого заполните аспирационное устройство водой до метки на бюретке и подсоедините к штуцеру поз. 7 измерителя объема ИО-1 (см. рис. 8.1). Кран измерителя объема ИО-1 должен быть в положении ОТКР.

  • 8.6.3.1.2 Проверьте мениск жидкости в измерителе объема ИО-1, который должен быть установлен по нониусу поз. 12.

  • 8.6.3.1.3 Поставьте кран поз. 9 в положение ИЗМЕР. и с помощью крана бюретки слейте жидкость до отметки на бюретке «90», что соответствует объему Л| равному 95 см’. Измерьте объем Х| по шкале измерителя объему ИО-1. Повторите измерения 5 раз, рассчитайте среднее значение Д' .

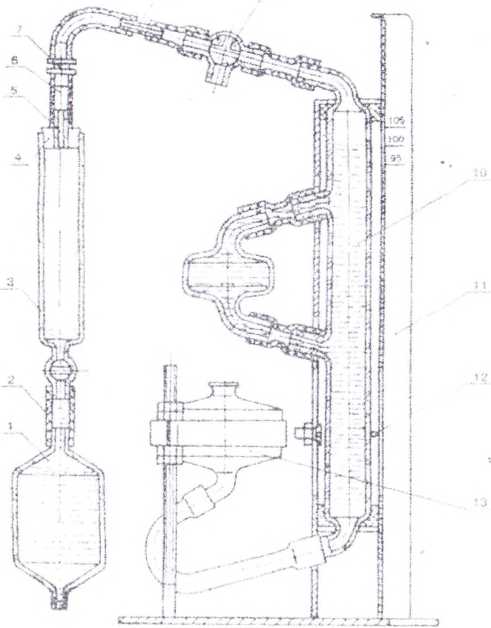

Схема поверки измерителя объема

в                9

Рисунок 8.1

1 - пипетка: 2 - трубка; 3 - бюретка; 4 - пробка; 5 - трубка; 6 - трубка: 7 - штуцер; 8 - капилляр: 9 - кран: 10 - трубка измерительная:

11 - шкала; 12-нониус; 13 - сосуд уравнительный

  • 8.6.3.1.4 В соответствии с п. 8.6.3.1.3 слейте жидкость из бюретки до отметки «95», что соответствует объему А2, равному 100 см’. Измерьте объем Х2 но шкале измерителя объема ИО-1. Повторите измерения 5 раз, рассчитайте среднее значение X,.

  • 8.6.3.1.5 В соответствии с п. 8.6.3.1.3 слейте жидкость из бюретки до отметки «100», что соответствует объему А3, равному 105 см3. Измерьте объем Х3 по шкале измерителя объема ИО-1. Повторите измерения 5 раз, рассчитайте среднее значение .

  • 8.6.3.1.6 Рассчитайте погрешность измерения объема для каждой поверяемой точки по формуле:

А = /-4-100. %

А

где X - измеренное значение объема по прибору, рассчитанное как среднее арифметическое из пяти наблюдений, см3;

А - объем воды, измеренный бюреткой, см3.

8.7 Результаты измерений занесите в протокол по форме приложения. Допускаемая основная относительная погрешность измерителя объема ИО-1 должна быть не более ±1,5 %. 8.7 Оформление результатов поверки.

  • 8.7.1 Положительные результаты поверки оформляются записью в паспорте результатов и даты поверки, при этом запись должна быть удостоверена клеймом.

  • 8.7.2 При отрицательных результатах поверки применение поверяемого измерителя объема ИО-1 запрещается устраняется причина несоответствия допускаемым нормам согласно паспорта, после чего измеритель объема ИО-1 подвергается повторной поверке.

  • 8.7.3 При отрицательных результатах повторной поверки измеритель объема ИО-1 к применению не допускается, в паспорте должна быть сделана запись о его непригодности с указанием причин.

9 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
  • 9.1  Периодически, не реже 1 раз в год, промывайте всю систему измерителя объема ИО-1 дистиллированной водой. При этом следите, чтобы вода не попала в капилляр. Для этого при выливании воды из измерителя объема ИО-1 стрелка крана должна быть в положении ОТКР.

  • 9.2  Если кран проворачивается туго или измеритель объема ИО-1 негерметичен, снимите кольцо, извлеките кран из гнезда и смажьте его вакуумной смазкой. Следите, чтобы смазка не попадала в отверстие крана.

10 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
  • 10.1 Перечень возможных неисправностей приведен в табл. 10.4.

Таблица 10.4

Неисправности, внешнее проявление и дополнительные признаки

Вероятная причина

Метод устранения

1. Негерметичность измерителя объема ИО-1 или аспирационного устройства

1. Негерметичность соединительных трубок Негерметичен кран, кран не смазан

Определить место негерметичности и заменить трубку. Смазать кран смазкой вакуумной ОСТ 38-01 83-75

2. Уровень жидкости смещен относительно нуля

2. Избыток или недостаток жидкости (воды) в измерителе объема ИО-1

Избыток воды удалить с помощью пипетки. При недостатке долить дистиллированной воды до нулевой отметки

3. Время раскрытия аспиратора, соответствующего

ТУ 12.43.01.166-86 и подключенного к измерителю объема ИО-1, более 40 с

3. Засорился капилляр

Отсоединить капилляр, промыть его в азотной кислоте ГОСТ 4461 -77 или продуть сжатым воздухом

11 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Измеритель объема ИО-1, заводской номер          ____.

соответствует техническим условиях ТУ 12.43.113-84 и признан годным для эксплуатации.

Дата выпуска 4?

Начальник ОТК

2()Л/

(подпись)

Г осу дарственный

поверитель________________________(подпись)

12 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
  • 12.1 Изготовитель гарантирует соответствие измерителя объема ИО-1 требованиям технических условий ТУ 12.43.113-84 при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации — 12 месяцев с момента ввода измерителя объема ИО-1 в эксплуатацию, но не более 24 месяцев со дня изготовления.

13 СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ

Измеритель объема ИО-1 заводской номер          __упакован

ПАР «Донецкий завод горноспасательной аппаратуры» (наименование или шифр предприятия, производившего упаковку) согласно требованиям технических условий ТУ 12.43.113-84.

Дата упаковки

Упаковку произвел

Изделие после упаковки п

(подпись

14 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

  • 14.1 Измерители объема ИО-1 транспортируются всеми видами транспорта в крытых транспортных средствах.

Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150-69, при температуре от минус 60 до 50 °C и влажности до 98 %.

  • 14.2 Условия хранения измерителя объема ИО-1 должны соответствовать группе 2 по ГОСТ 15150-69, при температуре от минус 50 до 40° С и влажности 100%.

  • 14.3 Хранение измерителя объема ИО-1 на складах должно производиться на стеллажах под навесом в местах, защищенных от непосредственного воздействия дождя и солнечной радиации, в транспортной таре.

ПРИЛОЖЕНИЕ

II EPI ЮДИН ЕСКАЯ ПОВЕРКА технических параметров измерителя объема 110-1 при эксплуатации

Зав. номер измерителя объема и дата поверки

Поверяемый параметр

Отметка о пригодности к работе

Подпись и клеймо поверяби^егш

внешний осмотр

опробование

Отпосител ьн а я основная погрешность
