ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные горизонтальные

РГС-670, РГС-680

МЕТОДИКА ПОВЕРКИ

МП 1076-7-2019

Тел

Казань 2019 г.

Предисловие

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Определения

• 4 Метод поверки

• 5 Технические требования

  • 5.1 Требования к точности измерений параметров танка

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств

  • 5.3 Требования к условиям поверке

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации специалистов, проводящих поверку и требования безопасности 7

• 8 Подготовка к проведению поверки

• 9 Операции поверки

• 10 Проведение поверки танка

  • 10.1 Внешний осмотр

  • 10.2 Измерение базовой высоты танка

  • 10.3 Сканирование внутренней полости танка

• 11 Обработка результатов измерений и составление градуировочной таблицы

  • 11.1 Вычисление вместимости танка

  • 11.2 Измерение геометрических параметров танка

  • 11.3 Вычисление поправок

• 12  Оформление результатов поверки

Приложение А (обязательное)

Приложение Б (обязательное)

Приложение В (обязательное)

Приложение Г (обязательное)

Приложение Д (справочное)

Библиография

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Резервуары (танки) стальные горизонтальные РГС-670, РГС-680. Методика поверки МП 1076-7-2019

Настоящая инструкция распространяется на стальные горизонтальные резервуары (танки), номинальной вместимостью: 670 м³ (РГС-670); 680 м³ (РГС-680), расположенные на наливном судне (танкер) «Галактика», предназначенные измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливного судна.

В настоящей инструкции использованы нормативные ссылки на следующие стандарты:

В настоящей инструкции применяют следующие термины с соответствующими определениями.

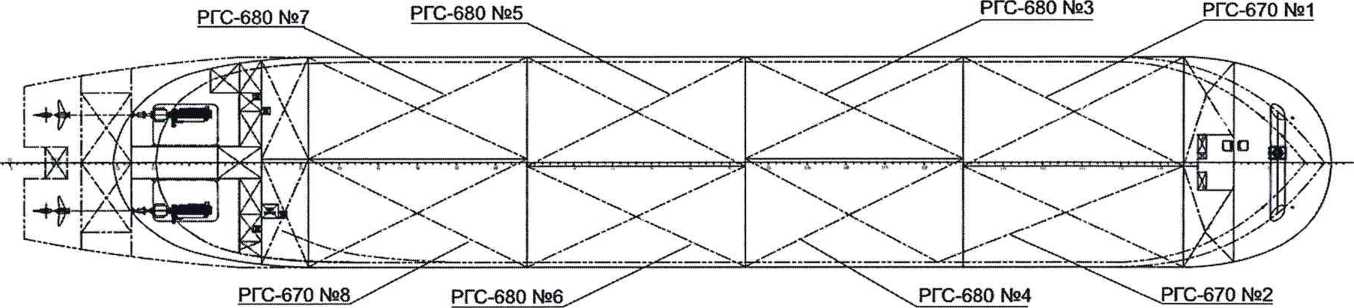

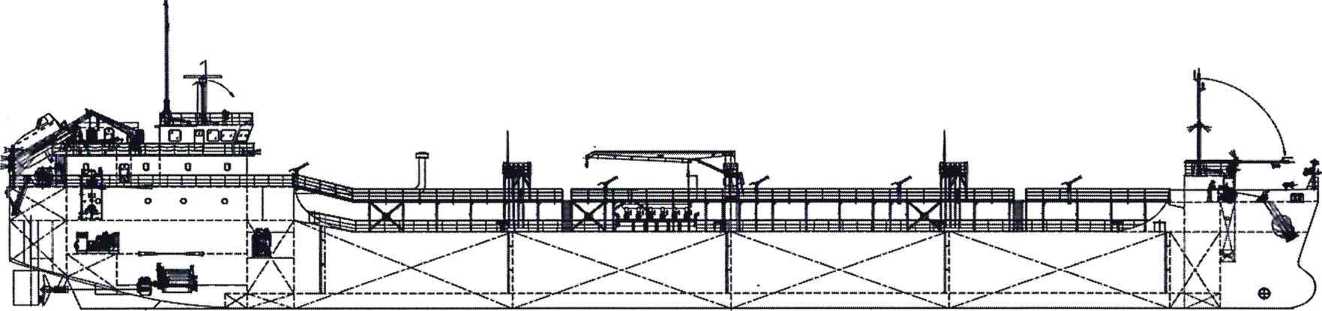

3.1 резервуар (танк) стальной горизонтальный: Стальной сосуд прямоугольной формы со скосом днища и кровли с вертикальными непроницаемыми продольными и поперечными переборками (стенками), с индивидуальной градуировочной таблицей, предназначенный для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливного судна (рисунок А.1).

Поперечные переборки танков представляют собой вертикальную стенку из листовой стали, подкрепленную силовым набором.

• 3.2 градуировочная таблица: Зависимость вместимости резервуара от уровня наполнения танка при нормированном значении температуры, равной 20 °C, с учетом поправок на дифферент и крен судна.

Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

• 3.3 градуировка танка: Операция по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

• 3.4 дифферент судна: Наклон судна в продольной плоскости, характеризующий положение судна и определяемый разностью его осадок кормой и носом.

Примечание - Если разность осадок равна нулю, то принимается, что судно находится в положении «ровного» киля.

• 3.5 крен судна: Наклон оси симметрии судна в поперечной плоскости от вертикали к земной поверхности.

• 3.6 полная вместимость танка: Внутренний объем танка от точки начала отсчета до кровли.

• 3.7 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом..

• 3.8 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

• 3.9 посантиметровая вместимость танка: Объем в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.10 точка начала отсчета: Точка касания днища измерительной трубы грузом рулетки, от которой проводят измерения уровня нефти или нефтепродукта и базовую высоту танка (поз.1 рисунка А.2).

• 3.11 базовая высота (Н_б\. Расстояние от точки начала отсчета до верхнего края измерительной трубы (рисунок А.2).

• 3.12 сканер: Лазерная координатно-сканирующая система, реализующая функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в трехмерной системе координат.

• 3.13 станция: Место установки сканера во время проведения измерений.

• 3.14 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенок танка, внутренних деталей и оборудовании.

• 3.15 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ.

• 3.16 скан: Визуализированное трехмерное изображение облака точек.

• 3.17 ЗО-моделирование: Построение трехмерной модели объекта (mesh-модели), по объединенному («сшитому») облаку точек специализированным программным обеспечением.

• 3.18 тень: Не отсканированная область танка, возникающая при перекрытии луча сканера внутренними деталями и другими объектами.

• 4.1 Поверку танка проводят геометрическим методом с применением сканера.

• 4.2 При поверке танка, его вместимость определяют на основании вычислений объемов на различных уровнях наполнения по ЗЮ-модели танка, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности.

• 4.3 Вместимость танка на уровнях наполнения определяют при различных значениях дифферента и углов крена судна.

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

• 5.1 Требования к точности измерений параметров танка

5.1.1 Пределы допускаемой абсолютной погрешности измерений параметров танка приведены в таблице 1.

Таблица 1

• 5.1.2 При соблюдении пределов допускаемой абсолютной погрешности измерений, указанных в таблице 1, пределы относительной погрешности определения вместимости танка не превышают ±0,30 %.

• 5.2 Требования по применению рабочих эталонов и вспомогательных средств

• 5.2.1 При поверке применяют следующие рабочие эталоны, средства измерений и вспомогательные средства:

• 5.2.1.1 Сканер с верхним значением диапазона измерений не менее 20 м и пределами допускаемой абсолютной погрешности во всем диапазоне измерений не более ± 4 мм,

• 5.2.1.2 Рулетка измерительная металлическая 2-го класса точности типа Р30Н2Г с ценой деления 1 мм по ГОСТ 7502-98.

• 5.2.2 Вспомогательные средства:

• - термометр (пирометр) инфракрасный с диапазоном измерений температуры поверхности от минус 10 °C до плюс 65 °C, с пределами допускаемой абсолютной погрешности ± 2 °C

• - анализатор-течеискатель типа АНТ-ЗМ;

• - марки, листы формата А4 с контрастным изображением (рис. 1).



Рисунок 1 - Пример изображения марки.

• 5.2.3 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

• 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

5.3 Требования к условиям поверке

При проведении поверки соблюдают следующие условия:

• 5.3.1 Температура окружающего воздуха:..................................................от О °C до 35 °C .

• 5.3.2 Атмосферное давление...............................................................от 84,0 до 106,7 кПа.

• 5.3.3 Допуск к производству работ осуществляется по наряду-допуску организации - владельца (эксплуатанта).

• 5.3.4 Танк должен быть порожним.

• 5.3.5 Внутренняя поверхность танка должна быть очищена, до состояния, позволяющего проводить измерения.

• 5.3.6 Загазованность в воздухе вблизи или внутри танка должна быть не более ПДК вредных веществ, установленных по ГОСТ 12.1.005-88 и соответствующей [1].

• 6.1 Поверку танка проводят:

• - первичную - после завершения строительства танка или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками.

• 6.2 Интервал между поверками - 5 лет.

• 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ СПЕЦИАЛИСТОВ, ПРОВОДЯЩИХ ПОВЕРКУ И

• 7.1 Измерения параметров при поверке танка проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости).

• 7.2 К проведению работ допускают лиц, изучивших настоящую инструкцию, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

• 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

• 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри танка на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

• 7.5 При необходимости для дополнительного освещения при проведении измерений параметров танка применяют переносные светильники.

• 7.6 Перед началом работ проверяют исправность лестниц, перил и ограждений площадок.

• 7.7 В процессе измерений параметров танка обеспечивают двух- или трехкратный обмен воздуха внутри танка (естественная вентиляция через открытые люки). При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 7.8 Обработку результатов сканирования должен проводить специалист с опытом работы с облаками точек.

• 8.1 При подготовке к поверке проводят следующие работы:

• 8.1.1 Изучают техническую документацию на танк.

• 8.1.2 Подготавливают рабочие эталоны, средства измерений и вспомогательные средства согласно технической документации на них, утвержденной в установленном порядке.

• 8.1.3 Проводят измерение температуры стенки танка с применением пирометра (см.5.2.1.3). Измерение температуры стенки танка проводят на 4 равноудаленных точках стенки танка по всей его высоте.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

• 8.1.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

• 8.1.5 Получают следующие документы, выданные соответствующими службами владельца (эксплуантанта) судна:

• - акт на зачистку танка;

• - заключение лаборатории о состоянии воздуха внутри танка, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005-88;

• - наряд-допуск на проведение работ.

• 9.1 При выполнении измерений геометрических параметров внутренней полости танка вы

полняют операции указанные в таблице 2.

Таблица 2

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

• 10.1 Внешний осмотр

• 10.1.1 При внешнем осмотре танка проверяют:

• - соответствие конструкции и внутренних деталей танка технической документации (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц, перил и ограждений площадок;

• - чистоту внутренней поверхности танка.

• 10.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость танка, например, заполненные продуктом трубопроводы, перфорированные колонны (и т.д.) и фиксируют их для дальнейшего исключения из расчета.

• 10.1.3 Устанавливают марку в точку начала отсчета (см. 3.8).

• 10.2 Измерение базовой высоты танка

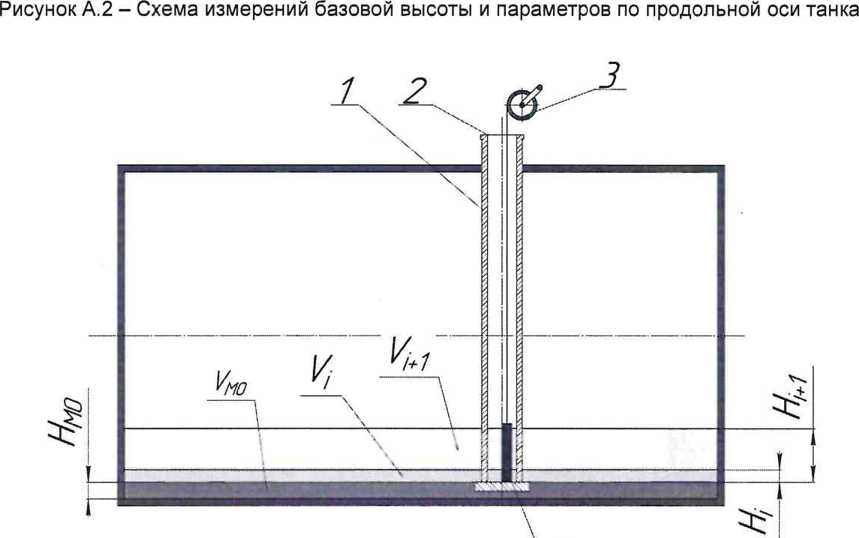

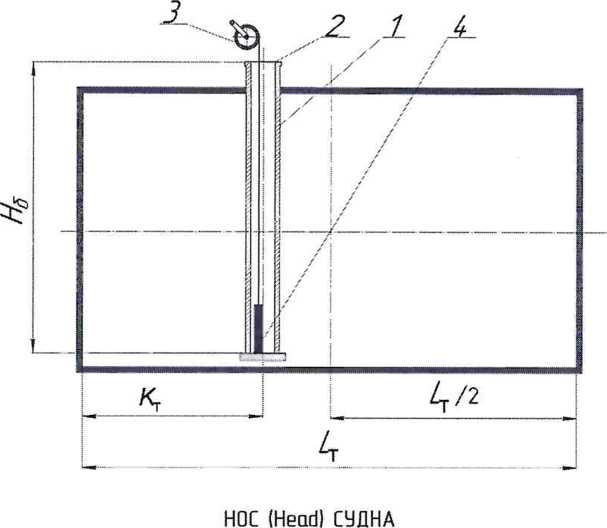

• 10.2.1 Базовую высоту танка Н_б, мм, (рисунок А.2, Приложение А) измеряют рулеткой с грузом по измерительной трубе танка. Отсчет проводят от верхнего края (среза).

Измерения проводят не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А. 1, Приложение А).

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 10.2.2 Контроль базовой высоты проводят ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца (эксплуатанта) судна.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки или предыдущего контроля.

• 10.2.3 При ежегодных измерениях базовой высоты резервуара может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее.

• 10.3 Сканирование внутренней полости танка

При проведении сканирования внутренней полости танка проводят следующие операции.

• 10.3.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

• 10.3.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение теней.

Количество станций определяется индивидуально для каждого танка в зависимости от расположения внутренних деталей и отражающей способности внутренней поверхности танка.

• 10.3.3 Сканирование проводят последовательно с каждой станции.

• 10.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на сканер и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются.

Обработку результатов измерений проводят в соответствующем ПО.

• 11.1 Вычисление вместимости танка

• 11.1.1 Проводят вычисление вместимости танка при положении судна «ровного» киля.

Для этого созданную 3D модель располагают горизонтально (рисунок А.З, Приложение А).

Секущими горизонтальными плоскостями формируют измеряемый объем Ц, м³, на текущем уровне наполнения Н/, см, проводят измерение объема, встроенной функцией ПО.

Примечание - Значения объемов округляют до 3 знака после запятой.

Отсчет начинают с точки начала отсчета (поз. 4 рисунка А.З, Приложение А), при этом наличие объема «мертвого» остатка V_M0 в пределах уровня Н_мо вычисляется ПО.

Далее проводят сечение ЗБ-модели горизонтальными плоскостями с шагом ДН_И = 1 см и вычисление объемов на соответствующих уровнях до достижения кровли танка.

Данные вносят в таблицу вместимости при нулевом дифференте, форма приведена в табли

це 3.

Таблица 3 - Таблица вместимости при нулевом дифференте

• 11.2 Измерение геометрических параметров танка

В построенной ЗО-модели проводят измерения геометрических параметров танка с применением встроенных функций ПО обработки:

• - длины танка;

• - ширины танка;

• - координаты точки измерений уровня и базовой высоты.

• 11.2.1 Длину танка Z__T, мм, измеряют в продольной плоскости (рисунок А.2, Приложение А). Значение вносят в графу 1 таблицы Б.4.

• 11.2.2 Ширину танка И/_т, мм, измеряют в поперечной плоскости, проходящей через середину длины танка Д_т / 2 (рисунок А.4, Приложение А). Значение вносят в графу 2 таблицы Б.4.

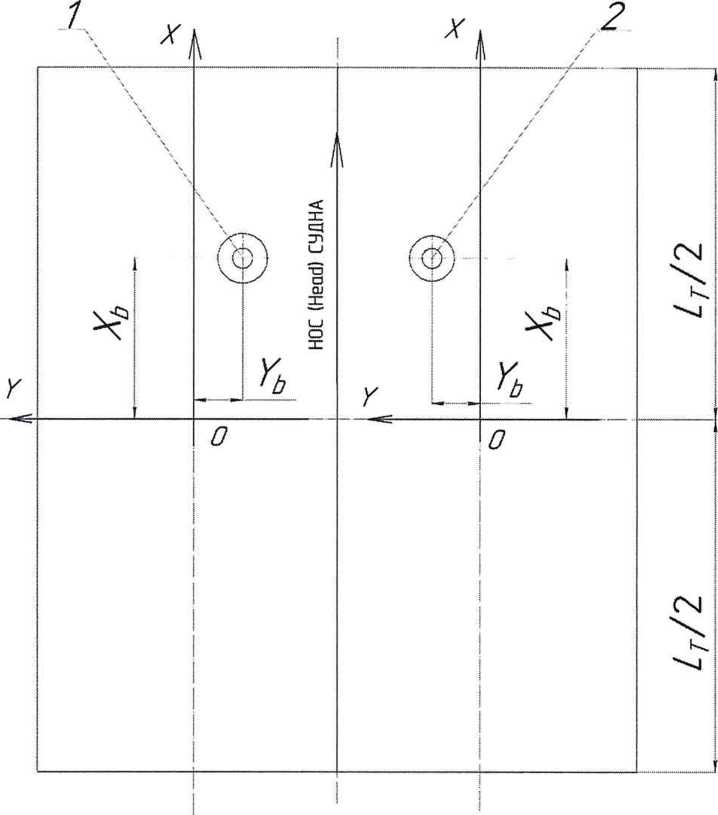

• 11.2.3 Измеряют координаты точки измерений уровня и базовой высоты X_b ; Y_b, мм, по осям

X, Y (рисунок А.З, Приложение А). Значения с учетом знака вносят в графы 3 и 4 таблицы Б.4.

• 11.3 Вычисление поправок

• 11.3.1 Проводят вычисления поправок к измеренному значению уровня при различных значениях дифферента у углов крена судна.

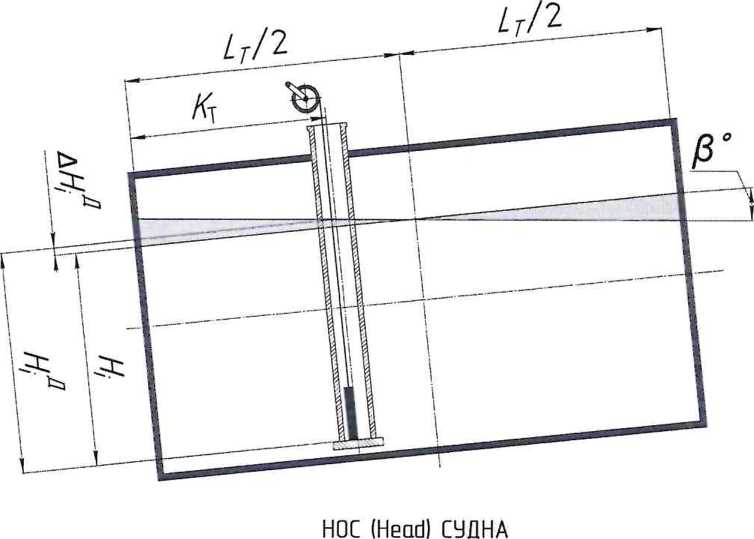

• 11.3.1.1 Вычисляют значение уровня Н-, мм, (рисунок А.5, Приложение А) соответствующее уровню при «ровном киле», по результатам измерений уровня при соответствующем дифференте судна по формуле

_;/- __НД           , Ю³-Т

ВЛ        ^квл

где - измеренный уровень при текущем дифференте, мм;

£_1<вл - длина судна по конструкционной ватерлинии, принимаемая для судна «Галактика», равной 105300 мм;

7"- значение дифферента судна, вычисляемое по формуле (3), приведенное в таблице 4 м;

К - расстояние от задней поперечной стенки до точки измерения уровня вычисляемое по формуле

Кт=^±Х_ь,                         (2)

где Х_ь - координата точки измерений уровня с учетом знака, принимаемая по графе 3 таблицы

Б.4, мм;

Ц - длина танка, значение принимают по графе 1 таблицы Б.4, мм.

Таблица 4 - Значения дифферента

Значение дифферента 7", м, вычисляют по формуле

г = Т-г_н,                               О)

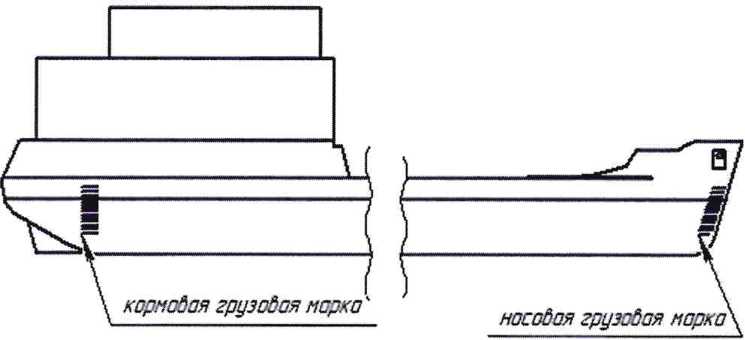

где Т_н, 7~_к - осадки судна по носовой грузовой марке и кормовой грузовой марке (рисунок А.6, Приложение А), соответственно, м.

Примечание - Значение дифферента вычисляют с точностью до первого знака после запятой, значение осадок вводят в метрах с точностью до второго знака после запятой.

• 11.3.1.2 Вычисляют значение поправки на заданном дифференте судна (рисунок А.5, Приложение А) к измеренному уровню ДН-⁴, мм, по формуле

(4)

Значение поправки ДН^ с учетом знака вносят в таблицу Б.5.

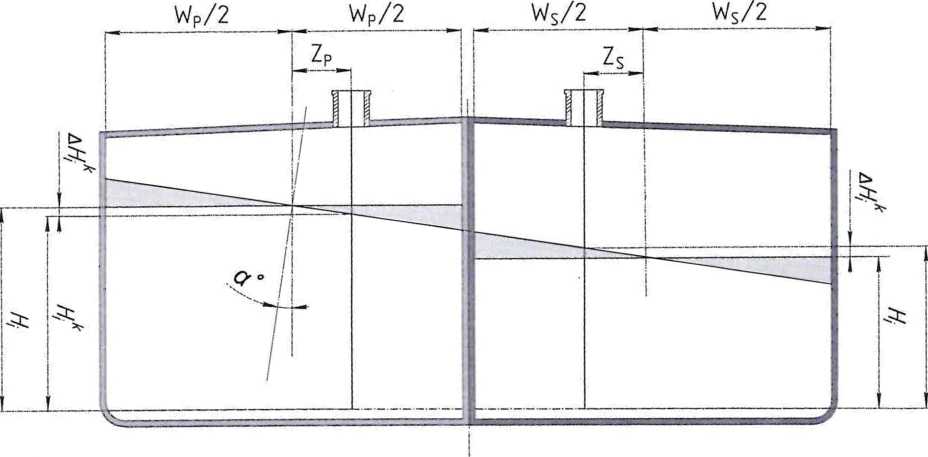

• 11.3.1.3 Вычисляют значение уровня Н", мм, (рисунок А.7, Приложение А) соответствующее

уровню при нулевом крене, по результатам измерений уровня Н* при соответствующем крене судна

по формуле

cos ос

где - измеренный уровень при текущем крене, мм;

ос - значения крена судна (рисунок А.8), приведенные в таблице 5, град, вычисляемые по формуле

л

~^ЛБ ~ ТпрБ к Ю ³ ‘ $mid j

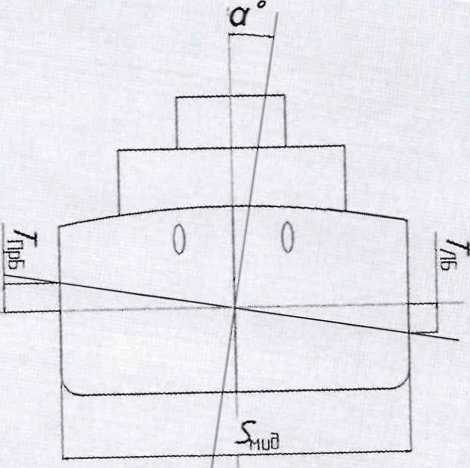

где Т_ЛБ, Т_ПрБ - значения осадок в миделевом сечении судна левого и правого бортов, м; S_mjd - ширина судна, в миделевом сечении судна, мм.

Z - расстояние до точки измерений уровня в поперечном сечении равное, мм

где Y_b , значение координаты точки измерений уровня с учетом знака, принимают по графе 4 таблицы Б.4, мм;

Таблица 5 - Значения углов крена судна

11.3.1.4 Вычисляют значение поправки на заданном крене судна к измеренному уровню Д/7* ,

мм, по формуле

дн* =/7*-/-/;                                    (8)

Значение поправки Д/7,^к с учетом знака вносят в таблицу Б.5.

Пример расчета поправок уровня на крен и дифферент приведен в приложении Д.

• 11.3.2 Вместимость танка, соответствующую уровню жидкости Н, \/ (/7), приведенную к стандартной температуре 20 °C вычисляют по формуле

V(H) = V'_f[l + 3a_CT(f_CT-20)]’¹,                              (9)

где f_CT - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);

а_ст - коэффициент линейного расширения материала стенки резервуара, для стали внутренней обшивки танков принимают значение: 13,8*10’⁶1/°С.

Значение вместимости V (/7)., м³, на заданном уровне Н,, см, приводят в таблице 6. Коэффициент вместимости K_v , м³/мм, вычисляют по формуле

У(Н)_1+ГУ(Н\

где V(/7)_/+1, V(H)j - значения вместимости на уровнях /7_/+1, Н,, м³.

Таблица 6 - Таблица вместимости при нулевом дифференте

• 11.3.3 Форма титульного листа и градуировочной таблицы приведена в приложении В.

• 11.3.4 Обработку результатов измерений проводят с помощью программного обеспечения.

• 12.1 Результатом поверки танка является свидетельство о поверке[2].

• 12.2 К свидетельству прикладывают:

а) градуировочную таблицу;

б) протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении В. Протокол подписывает специалист по поверке.

Титульный лист и последнюю страницу градуировочной таблицы подписывает специалист по поверке.

• 12.4 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации.

Рисунок А. 1 - Схема размещения танков на судне «Галактика»

1 - измерительная труба танка; 2 - верхний край (срез) измерительной трубы; 3 - измерительная рулетка с грузом; 4 - точка начала отсчета; /__т - длина танка; К_т- координата точки измерений уровня жидкости и базовой высоты

1 - измерительная труба танка; 2 - верхний край (срез) измерительной трубы; 3 - измерительная рулетка с грузом; 4 - точка начала отсчета; Н_мо - высота «мертвого» остатка; V_M0- объем «мертвого» остатка; Ц-, Ц₊₁ - вместимости на уровнях наполнения Н,, H_i+1.

Рисунок А.З - Схема горизонтальных сечений танка

1, 2 - точки измерений уровня и базовой высоты; И/_р / 2, l/V_s / 2 - половина ширины танка (правый, левый борт); 0 - начало системы координат X0Y; X_b‘,Y_b- координаты точки измерений уровня и базовой высоты

Рисунок А.4 - Схема измерений параметров в поперечной плоскости танка

Hf, Н, - значение уровня при дифференте и на «ровном» киле; А/7-⁴ - поправка уровня от дифферента судна

Рисунок А.5 - Схема измерений и внесения поправки к уровню при дифференте

Рисунок А.6 - Схема расположения грузовых марок на судне

^УРовня°т крена ^При «Рене су_Дна

^₽Ис№окА.8__Суа. а ^Ра_Мет_{ров изм} копредел ^рена суд_На

ПРОТОКОЛ

поверки танка

Таблица Б.1- Общие данные

Продолжение таблицы Б. 1

Окончание таблицы Б. 1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З- Базовая высота танка

Таблица Б.4- Измерения геометрических параметров

Таблица Б.5 - Таблица поправок уровня при дифференте

Таблица Б.6 - Таблица поправок уровня при крене

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

В.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«____»___________________20____г.

м.п.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар (танк) стальной горизонтальный РГС -________

№__________

Организация_________________________________________________________

Погрешность определения вместимости ± 0,30 %.

Срок очередной поверки____________________________

Поверитель:

личная подпись

должность, инициалы, фамилия

В.2 Форма градуировочной таблицы танка

Организация_______________________________________

Танк №__________________________

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ

Руководитель предприятия владельца танкера (директор, гл. инженер)

от «________»_________________20__г.

Составлен в том, что комиссия, назначенная приказом по_______________________

наименование предприятия-

__________________________________________, и членов:_____________________________________ -владельца танкера                                           инициалы, фамилии

провела по_______________контрольные измерения базовой высоты танка танкера

типа____________

номинальной вместимостью_________м³ при температуре окружающего воздуха °C______.

Результаты измерения представлены в таблице Г.1.

Таблица Г.1

Относительное изменение базовой высоты танка 5_б, %, вычисляют по формуле

(Н ) — (Н )

8₆ = ——-----²—¹¹ 100, где значения величин (Н_б)_к, (Н_б)_п приведены в 1-й, 2-й графах.

(^Нб)п

Вывод: требуется (не требуется) внеочередная поверка танка.

Председатель комиссии

подпись инициалы, фамилия

Члены:

подпись инициалы, фамилия

Данные:

Наименование грузового танка: Ns 1

Глубина по лоту: 1741 мм

Дифферент 1,3 м

Крен 1,2°

Шаг 1: Открыть таблицу со значением дифферента 1,3 м для танка № 1 и по измеренному значению 1741 мм.

Расчет корректировки дифферента

Глубина по лоту 1600 мм 1,2м/1,5м -2/-2 -2+(-2(-2))/(1,5-1,2)*(1,3-1,2)=-2

Глубина по лоту 1800 мм 1,2м/1,5м -2/-2 -2+(-2(-2))/(1,5-1,2)*(1,3-1,2)=-2

Таким образом, коррекция дифферента при замере 1741 мм с дифферентом 1,3 м составляет -2 мм {округлено до 1 мм)

ШАГ 2: Открыть таблицу со значением крена 1,2 ° для танка № 1 и по измеренному значению 1741 мм.

Расчет корректировки крена

Глубина по лоту 1600 мм -1.07-1,5” 35/53 35+(53-35)/(1,5-1,0)*(1,2-1,0)=42

Глубина по лоту 1800 мм -1,07-1,5° 35/53 35+(53-35)/(1,5-+1,0)*(1,2-1,0)=42

Таким образом, коррекция дифферента при замере 1741 мм с креном 1,2° составляет 42 мм (округлено до 1 мм).

ШАГ 3: Для расчета скорректированного замера примените поправки, полученные на шагах 1 и 2, к измеренному значению.

1741 +(-2)+42 = 1781 мм.

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны, утвержден Постановлением Главного государственного санитарного врача РФ от 13.02.2018 г. № 25

[2] Приказ Минпромторга России от 2.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова: танк, судно, вместимость, уровень, поверка, градуировка, высота, измерение, погрешность, температура

26
