ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

«15» декабря 2017 г.

А.Д. Меньшиков

Москва»

Государственная система обеспечения единства измерений

КОМПЛЕКСЫ ТЕЛЕМЕТРИЧЕСКИЕ МНОГОКАНАЛЬНЫЕ MIC-1500

Методика поверки

РТ-МП-4909-442-2017

г. Москва

2017 г.

1 Введение

Настоящая методика распространяется на комплексы телеметрические многоканальные MIC-1500 (в дальнейшем - MIC-1500) и устанавливает методику и последовательность проведения первичной и периодических поверок.

MIC-1500 предназначены для измерений сигналов напряжения переменного, постоянного тока и электрического сопротивления, поступающих от тензометрических и температурных датчиков.

Интервал между поверками - 1 год.

2 Операции поверки

При проведении первичной и периодической поверки выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта

МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование, проверка программного обеспечения (ПО)

6.2

Да

Да

3 Определение погрешности измерений напряжения постоянного тока

6.3

Да

Да

4 Определение погрешности измерений напряжения переменного тока

6.4

Да

Да

5 Определение погрешности измерений электрического сопротивления

6.5

Да

Да

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.3, 6.4

Компаратор-калибратор универсальный КМЗОО, Ди= = ±(0,0015 % от U + 0,00004) на пределе 100 мВ, Аи~= ±(0,025 % от U± 0,005) на пределе 100 мВ

6.5

Мера электрического сопротивления постоянного тока многозначная Р3026, КТ 0,005/1,5-10'6

6.2-6.5

Плата объединительная MI-0000 (БЛИЖ.404291.800.228)*

6.3, 6.5

Кабель 1 (БЛИЖ.431584.011.498)* для подключения MI-0000 (разъём температурных каналов) к источнику напряжения постоянного тока и электрического сопротивления

6.4

Кабель 2 (БЛИЖ.431584.011.499)* для подключения MI-0000 (разъём тензометрических каналов) к источнику напряжения переменного тока

6.2-6.5

Кабель 3 (БЛИЖ.431583.013.321)* для подключения MI-0000 (разъём питания) к блоку согласованных нагрузок МЕ-820

6.2-6.5

Кабель 4 (БЛИЖ.431583.014.237)* для подключения MI-0000 (ВЧ - разъём) к модулю цифровой демодуляции MR-2507 комплекта аппаратуры приёма и питания

Примечания:

* - из состава ЗИП (БЛИЖ.402490.015.069) комплекса MIC-1500

  • 1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке

  • 2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью

4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей», «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;

  • -  указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации MIC-1500.

К проведению поверки допускаются лица, ознакомленные с руководством по эксплуатации MIC-1500 и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней
  • 5.1 На поверку должен быть предоставлен MIC-1500 в следующем составе:

  • - формуляр на MIC-1500 (БЛИЖ.401270.150.001 ФО);

  • - руководство по эксплуатации на MIC-1500 (БЛИЖ.401270.150.001 РЭ);

  • - паспорт (паспорта) на модуль (модули) MI-1500 с модулем (модулями) МБР-1500 (БЛИЖ.404242.301.003 ПС);

  • - плата объединительная МВ-014 с установленными модулями измерений и передачи данных MI-1500 с модулями блока питания МБР-1500 (рисунок А.1 - А.З приложения А к настоящей методике поверки), извлеченная из держателя модулей блока сбора и передачи информации;

  • - комплект аппаратуры приема и питания (КАПП);

  • - рабочая станция управления комплексом с установленным ПО «Recorder» и калибровочными коэффициентами к данному MIC-1500 (при поставке рабочей станции);

  • - CD-носитель с ПО «Recorder» и калибровочными коэффициентами к данному MIC-1500;

  • - комплект кабелей MIC-1500 (БЛИЖ.402490.018.242);

  • - плата объединительная MI-0000 с кабелями 1, 2, 3 и 4 для поверки согласно таблице 2.

5.2 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

  • - напряжение питания, В

от +15 до +25; не более 80;

от 84 до 106,7;

220+4,4.

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

При внешнем осмотре проверяется:

  • - наличие формуляра;

  • - соответствие внешнего вида и маркировки MIC-1500 описанию типа и составу, приведенному в пункте 5.1 формуляра;

  • - отсутствие внешних повреждений компонентов, входящих в состав MIC-1500, которые могут повлиять на его метрологические характеристики.

MIC-1500, не отвечающий перечисленным выше требованиям, дальнейшей поверке не подлежит.

  • 6.2 Опробование, проверка версии встроенного программного обеспечения

Собрать электрическую схему MIC-1500, пользуясь схемами п. 1.1.4.1 и указаниями п.п. В. 1.3  - В. 1.6 приложения В руководства по эксплуатации

БЛИЖ.401270.150.001 РЭ и рисунком 1 настоящей методики поверки.

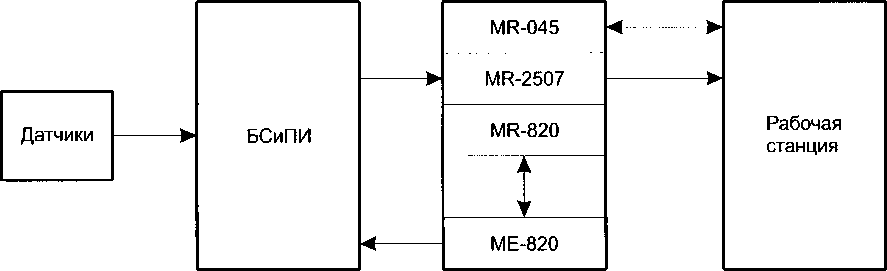

Рисунок 1 - штатная блок-схема комплекса MIC-1500

При поверке в качестве БСиПИ (блок сбора и передачи информации) используется плата объединительная MI-0000, на которой установлены модуль измерений и передачи данных MI-1500 с модулем блока питания МВР-1500 (рисунок А.4 приложения А к настоящей методике поверки), предварительно снятые с платы МВ-014. Модули MI-1500 с МВР-1500 подобраны комплектно и вписаны в один паспорт модуля MI-1500. Схема платы объединительной MI-0000 представлена на рисунке 2.

Разъем для

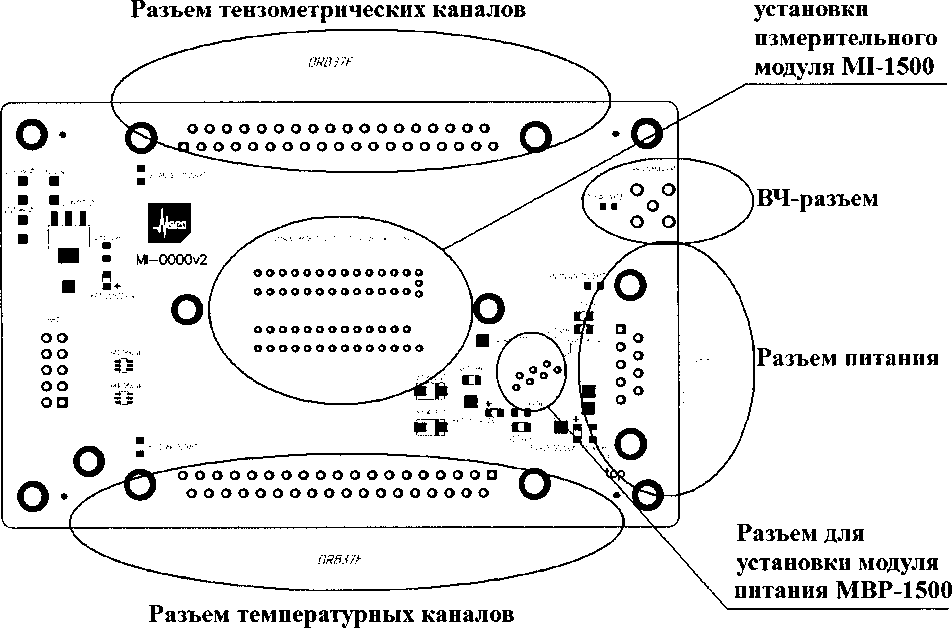

Рисунок 2 - Внешний вид и расположение разъемов

на плате объединительной MI-0000

В разъеме питания используются два контакта № 5 и № 9. Остальные контакты не используются. Полярность подключения не имеет значения (питание переменным напряжением). Расположение контактов модуля MI-1500 и соответствие нумерации и назначение контактов модуля MI-1500 приведены на рисунке А.5 и в таблице А.1 приложения А к настоящей методике поверки.

Если рабочая станция управления комплексом в поверку не предоставлялась, то ПО «Recorder» необходимо установить самостоятельно на любой компьютер (ПК), скачав его с CD-носителя из комплекта поставки комплекса MIC-1500 (п.5.1 настоящей методики поверки).

Учитывая указания п.п. 2.2.6, 2.2.9, 2.3.3 руководства по эксплуатации БЛИЖ.401270.150.001 РЭ включить питание комплекса.

Для проверки ПО необходимо на рабочей станции управления комплексом:

  • - двойным щелчком манипулятора «мышь» на рабочем столе операционной системы запустить программу управления комплексом MIC «Recorder»;

  • - в открывшемся главном окне программы щелчком правой кнопки манипулятора «мышь» по пиктограмме в левом верхнем углу открыть контекстное меню «о программе»;

  • - щелчком левой кнопки манипулятора «мышь» открыть информационное окно программы (рисунок 1);

  • - убедиться в информационном окне в соответствии указанных характеристик характеристикам программного обеспечения, приведенным ниже:

  • - наименование - «Recorder»;

  • -  идентификационное наименование - scales.dll;

  • -  номер версии вычислительного модуля - 1.0.0.8;

  • - цифровой идентификатор вычислительного модуля - 24СВС163.

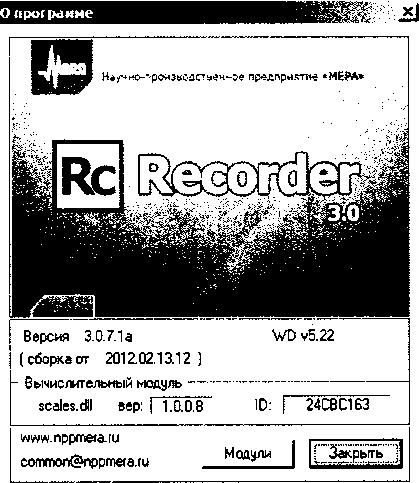

Рисунок 3 - Главное окно программы управления комплексом MIC «Recorder».

Если идентификационное наименование, номер версии и цифровой идентификатор вычислительного модуля ПО не совпадают, дальнейшую поверку не проводят.

Для поверки MIC-1500 необходимо установить калибровочные коэффициенты модулей MI-1500, пользуясь указаниями, приведенными в приложении Г.5 БЛИЖ.401270.150.001 РЭ

Согласно разделу В.2 Приложения В руководства по эксплуатации БЛИЖ.401270.150.001 РЭ провести настройку MIC-1500.

По информации, отображаемой на мониторе рабочей станции управления комплексом, убедиться в работоспособности MIC-1500.

Выключение комплекса по окончании всех видов работ проводить с учётом требований п. 2.3.8 руководства по эксплуатации БЛИЖ.401270.150.001 РЭ.

Порядок работы с ПО «Recorder» при поверке приведен в приложении Г.4 БЛИЖ.401270.150.001 РЭ.

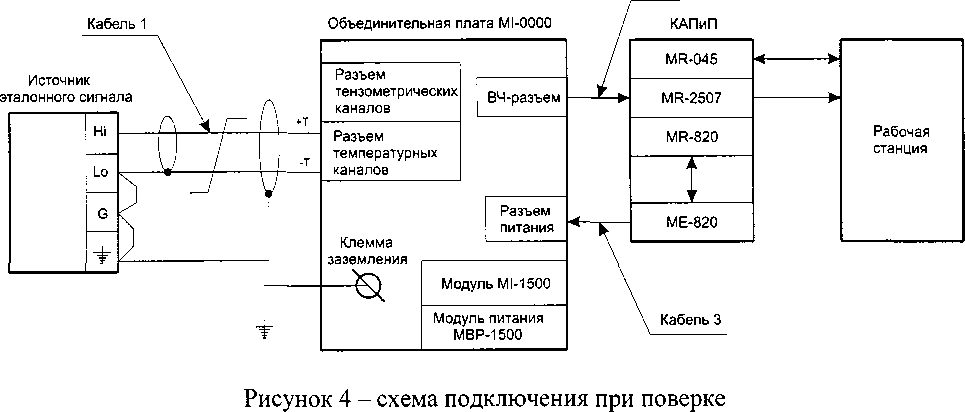

Кабель 4

На каждый вход модуля измерений и передачи данных MI-1500 с компаратора-калибратора универсального КМ300 подать сигнал напряжения постоянного тока (U3m), соответствующий началу, концу и двум - трем точкам внутри диапазона измерений. Нумерация контактов разъема температурных каналов приведена в таблице 3.

Таблица 3

Номер контакта

Назначение

6

Iin

7

RTD-

8

-Т10

9

-T9

12

-Т8

13

-Т7

14

-Тб

15

-Т5

16

-Т4

17

-ТЗ

18

-Т2

19

-Т1

25

lout

26

RTD+

27

+Т10

28

+Т9

30

+Т8

31

+Т7

32

+Т6

33

+Т5

34

+Т4

35

+ТЗ

36

+Т2

37

+Т1

На мониторе рабочей станции управления комплексом (экране ПК) зафиксировать соответствующий измеренный сигнал (и1/г«).

Вычислить погрешность измерений по формуле 1.

У = ((Uu™ - иэт)/70,9)-100%                (1)

Результат считается положительным, если приведенная погрешность измерений напряжения постоянного тока в каждой точке не превышает ±0,2 %.

Источник эталонного сигнала

Кабель 2

Объединительная плата М1-0000

+ IN

R/5-2OO 0“ у   !

ц

•IN

Разъем тензометрических каналов

Разъем температурных каналов

Клемма заземления

Модуль питания МВР-1500

ВЧ-разъем

Модуль MI-1500

Разъем питания

Кабель 4

КАПиП

Кабель 3

Рабочая станция

Рисунок 5 - схема подключения при поверке

На каждый вход модуля измерений и передачи данных MI-1500 с компаратора-калибратора универсального КМ300 подать сигнал напряжения переменного тока

частотой

,       z                                         U пик.                     „

1 кГц (среднеквадратическое значение = —т^), соответствующий началу, э/2

концу и двум - трем точкам внутри диапазона измеряемого напряжения (U3m). Нумерация контактов разъема тензометрических каналов приведена в таблице 4.

Таблица 4

Номер контакта

Назначение

12

-IN8

13

-IN7

14

-IN6

15

-IN5

16

-IN4

17

-IN3

18

-IN2

19

-INI

30

+IN8

31

+IN7

32

+IN6

33

+IN5

34

+IN4

35

+IN3

36

+IN2

37

+IN1

На мониторе рабочей станции управления комплексом (экране ПК) зафиксировать соответствующие измеренные величины (UuiM).

Вычислить погрешность измерений по формуле 2.

  • 7 = (2V2(UM3M - U3OT)/Uh)- 100%                 (2)

где U# - нормирующее значение (уровень напряжения от пика до пика), мВ.

Результат считается положительным, если приведенная погрешность измерений напряжения переменного тока в каждой точке не превышает ±0,5 %.

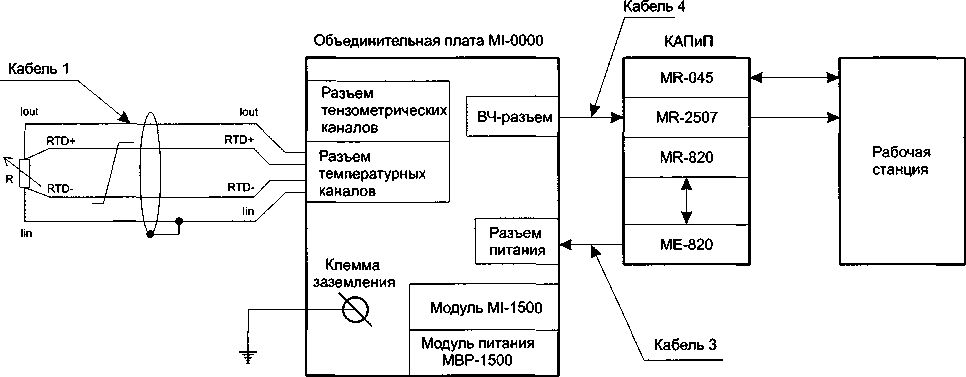

Рисунок 6 - схема подключения при поверке

От меры электрического сопротивления постоянного тока многозначной (ММЭС) Р3026 на вход компенсации холодного спая подать сигнал электрического сопротивления (R3m), соответствующий 84, 148 Ом и двум - трем точкам внутри диапазона измеряемого сопротивления. Нумерация контактов разъема температурных каналов приведена в таблице 3.

На мониторе рабочей станции управления комплексом (экране ПК) зафиксировать соответствующее измеренное значение (RM3M).

Вычислить погрешность измерений по формуле 3.

? = ((!<«« - Ram)/232)-100%                          (3)

Результат считается положительным, если приведенная погрешность измерений электрического сопротивления в каждой точке не превышает ±0,2 %.

7 Оформление результатов поверки

MIC-1500, прошедший поверку с положительным результатом, признается годным и допускается к применению.

Результаты поверки удостоверяются свидетельством о поверке, заверяемым подписью поверителя и знаком поверки. В свидетельстве о поверке указываются:

  • - на лицевой стороне наименование и заводской номер;

  • - на обороте состав изделия с заводскими номерами составных частей.

При отрицательных результатах поверки оформляется извещение о непригодности.

ПРИЛОЖЕНИЕ А

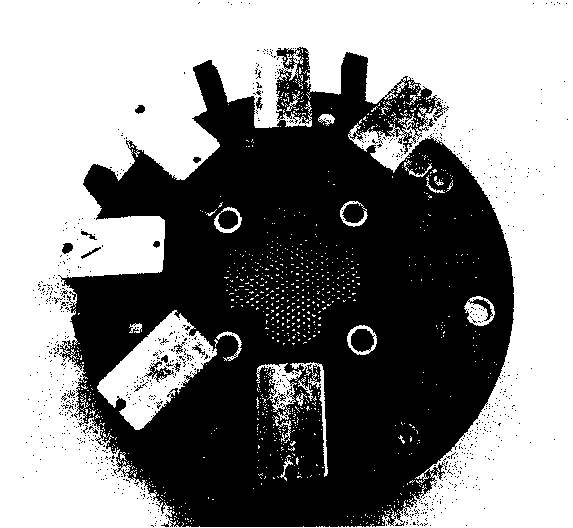

Рисунок А.1 - Общий вид платы объединительной МВ-014 с модулями

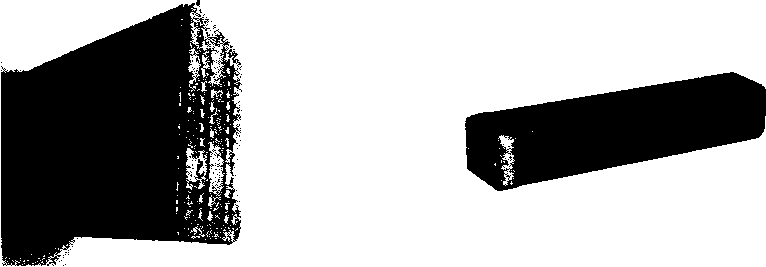

Рисунок А.2 - Общий вид модуля измерений   Рисунок А.З - Общий вид модуля

и передачи данных MI-1500              блока питания МВР-1500

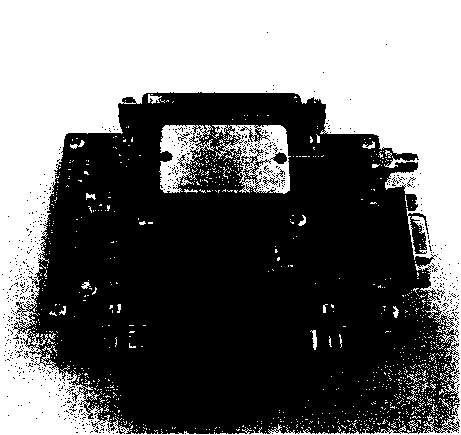

Рисунок А.4 - плата объединительная MI-0000 с установленными модулем измерений и передачи данных MI-1500 и модулем блока питания МВР-1500

MI-1500

£1 О

ci о

В1 О О А1

Е2 О

О 02

С2 о

0 А2

ЕЗ О

О D3

сз о

О АЗ

Е4 О

О 04

С4 О

0 А4

Е5 О

О 05

С5 о

0 А5

Е6 О

О Об

се о

0 А6

Е7 О

О D7

С7 0

0 А7

Е8 О

О 08

С8 0

О А8

Е9 О

О D9

С9 0

0 А9

ЕЮ О

О сю

сто

Оаю

Е11 О

0 он

ено

О А11

Е12О

0012

С12О

ОА12

Е13О

Осю

С13О

ОА13

£14 О

0014

С14О

ОА14

-.........-..............

Рисунок A.5 - Расположение контактов разъема модуля MI-1500

Таблица А.1 - Соответствие нумерации и назначения контактов модуля MI-1500

Наименование контакта

Назначение

Наименование контакта

Назначение

D2

GND

А1

AGND

D3

+Т1

А2

VSENS

D4

+Т2

АЗ

+IN1

D5

+ТЗ

А4

+IN2

D6

+Т4

А5

+IN3

D7

+Т5

А6

+IN4

D8

+Т6

А7

+IN5

D9

+Т7

А8

+IN6

D10

+Т8

А9

+IN7

D11

+Т9

А10

+IN8

D12

+Т10

АН

AGND

D13

Iin

А12

AGND

D14

RTD-

А13

TMS

Е1

+5VA

А14

TDI

Е2

+3.6VA

В1

RF OUT

ЕЗ

-Т1

С1

AGND

Е4

-Т2

С2

CLK

Е5

-ТЗ

СЗ

-INI

Е6

-Т4

С4

-IN2

Е7

-Т5

С5

-IN3

Е8

-Тб

С6

-IN4

Е9

-Т7

С7

-IN5

ЕЮ

-Т8

С8

-IN6

Е11

-T9

С9

-IN7

Е12

-Т10

СЮ

-IN8

Е13

RTD+

С11

-

Е14

lout

С12

AGND

С13

TDO

С14

TCK

ю
