СОГЛАСОВАНО

Директор

ООО «ФАКОМ ТЕХНОЛОДЖИЗ

Э.И.Лозовский

2009

УТВЕРЖДАЮ

и«*ектор РУП «Белорусский яэрстве и н ы й и нс г и ту i Л/ОДИН»

НА. Жагора 2009

ВЫЧИСЛИТЕЛИ РАСХОДА МНОГОФУНКЦИОНАЛЬНЫЕ ВРФ

Методика поверки

МРБ ‘МП.1798-2009

( взамен МРБ МП. 1798-2008)

Разработчик

ООО «ФАКОМ ТЕХНОЛОДЖИЗ»

Начальник отдела

___' а l

1S

Н.Гулевич

2009

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ПРИЛОЖЕНИЕ А Установки для программирования вычислителей

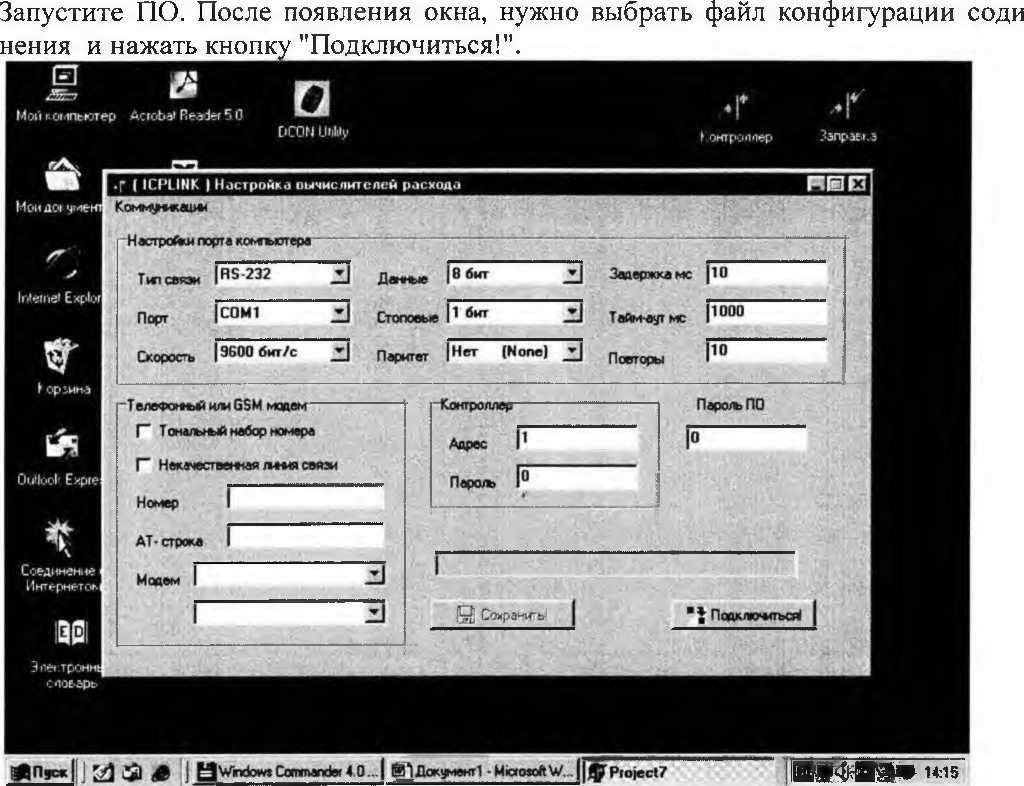

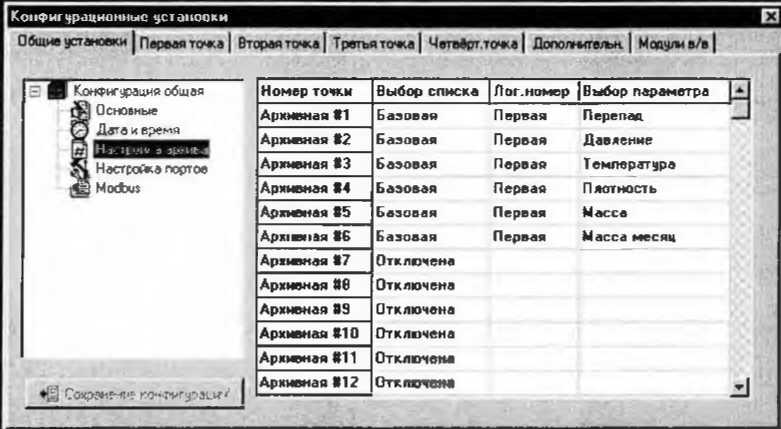

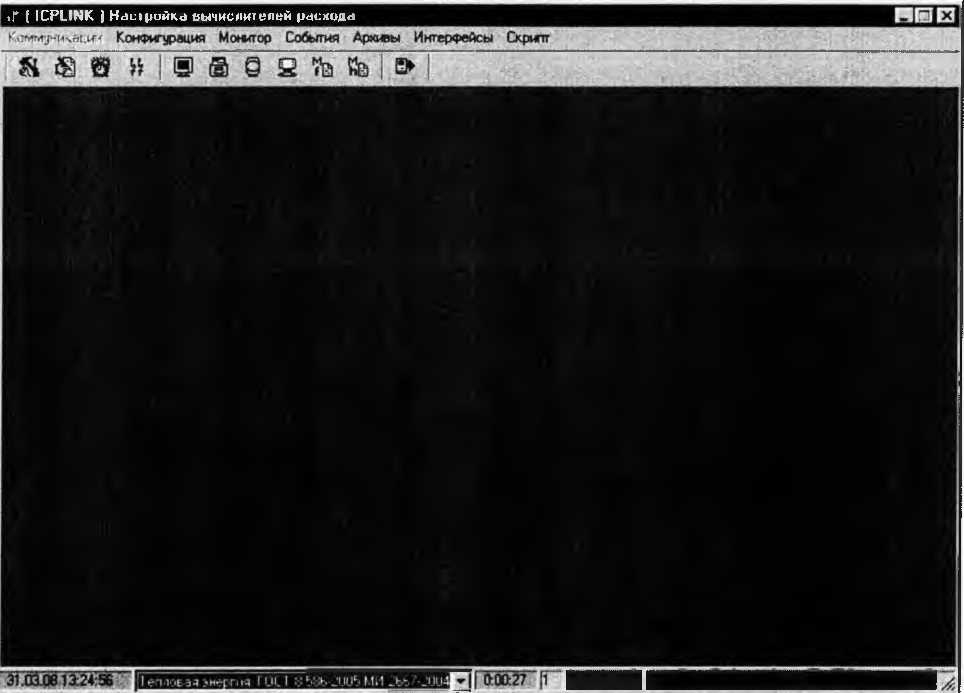

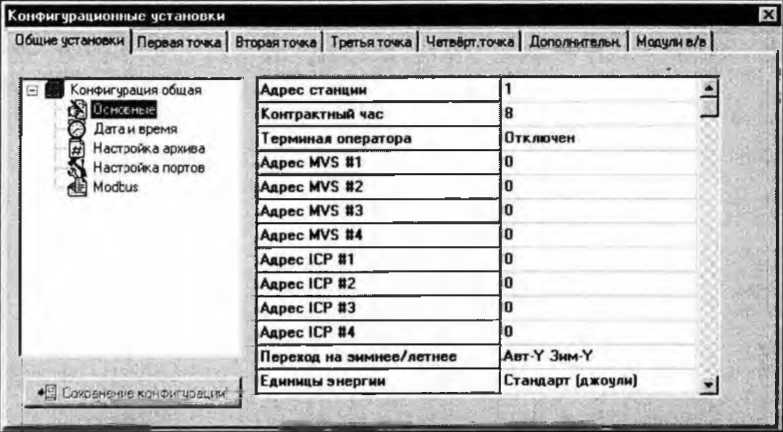

ПРИЛОЖЕНИЕ Б Руководство пользователя ПО «ICPLINK. ехе.»

ПРИЛОЖЕНИЕ В Форма протокола поверки

ПРИЛОЖЕНИЕ Г Схема поверки входных аналоговых сигналов постоянного тока

ПРИЛОЖЕНИЕ Д Схема поверки входных сигналов, используя модуль ввода/вывода цифровых сигналов

ПРИЛОЖЕНИЕ Е Значения энтальпии ,h, кДж/кг, воды и

перегретого водяного пара

ВВЕДЕНИЕ

Настоящая методика распространяется на вычислители расхода многофункциональные ВРФ (в дальнейшем - вычислители) и устанавливает методику их поверки при выпуске из производства, после ремонта и в эксплуатации.

Вычислители предназначены для преобразования выходных сигналов измерительных преобразователей температуры, давления (избыточного, абсолютного), перепада давления, уровня, объемного(массового) расхода и объема жидкости, газа или пара в значения измеряемой величины; вычисления объема (массы) жидкости или газа, приведенных к стандартным условиям; количества тепловой энергии в однотрубных паровых или водяных системах теплоснабжения.

Входными/выходными сигналами вычислителей являются:

  • •       стандартные аналоговые сигналы постоянного тока: (4-20)мА;

  • •      цифровые сигналы: HART, MODBUS, MVS 205, PROFIBUS.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки вычислителя выполняют операции поверки, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Измерительная задача при входных сигналах от;

преобразователей давления, переменного перепада давления и температуры

расходомеров-счетчиков, уровнемеров, других средств измерений

измерение расхода газа, воды, пара

измерение тепловой энергии

измерение расхода (объема, массы) измеряемой     среды,

уровня жидкостей,    других

физических величин

1

2

3

4

5

Внешний осмотр

7.1

+

+

+

Опробование

7.2

+

+

+

Продолжение таблицы 1

1

2

3

4

5

Определение метрологических характеристик:

7.3

- определение основной относительной погрешности аналоговых сигналов постоянного тока;

7.3.3

+

+

+

- определение основной погрешности измерения и преобразования входных сигналов, используя модуль ввода/вывода цифровых сигналов;

7.3.4

совместно с датчиками

совместно с датчиками

совместно с датчиками

- определение относительной погрешности преобразования и вычислений расхода;

7.3.5

+

+

- определение относительной погрешности вычислений расхода при входных цифровых сигналах от датчиков;

7.3.5.1

-1-

-1

- определение основной относительной погрешности вычисления энтальпии теплоносителя;

7.3.6

-1

- определение основной относительной погрешности вычисления тепловой энергии/тепловой мощности;

7.3.7

+

- определение основной относительной погрешности измерения текущего времени

7,3.8

+

+

2 СРЕДСТВА ПОВЕРКИ

При поверке должны применяться эталоны и вспомогательные средства поверки, указанные в таблице 2.

Таблица 2

Наименование эталонов и вспомогательных средств измерений

Тип

Основные метрологические характеристики

Вольтметр

В7-34А

Диапазон измерений тока от 4 мА до 20мА, относительная погрешность

±( 0,0-5 + 0,001-4 |7)%

Калибратор тока программируемый

П320

10 мА - ±( 0,05-7* +0,1) мкА

100 мА - ±( 0,05-Д +1) мкА

Катушка сопротивления образцовая

Р331

100 Ом, 3 р-д, кл. т. 0,01

Секундомер

С 01

(0-30) мин.

Термометр лабораторный

ТЛ-4

(0-55) °С,ц.д. 0,1 °С

Продолжение таблицы 2

Гигрометр психрометрический

ВИТ -2

Скорость аспирации от 0,5 до 1,0 м/с (0-25) °C; (0-100) %, ц.д, 0,1 °C

Барометр-анероид

БАММ-1

(80,0-106,6) кПа, +0,2 кПа

Примечания:

  • 1 Все средства измерений должны иметь действующие клейма и (или) свидетельства о прохождении поверки в органах государственной метрологической службы.

  • 2 Допускается использование других эталонов, если их метрологические характеристики не хуже указанных в таблице 2.

  • 3 В качестве вспомогательного средства используют персональный компьютер, оснащенный конфигурационной программой «ICPLINK. ехе.» для конфигурирования вычислителя и визуализации показаний на экране ПК.

  • 4 При использовании вычислителя в системах (комплексах) измерительных методом переменного перепада давления необходимо наличие автоматизированного расчета на датчик расхода ANNUBAR, который должен быть выполнен согласно ПО «TOOLKIT», компании «Emerson Process Management» или на сужающее устройство - диафрагму, выполненного согласно ПО «Расходомер ИСО», ВНИИР, г. Казань.

  • 5 При использовании вьшислителя, где требуются вычисления параметров по формулам, отличных от ПО п.4, необходимо использовать специализированное ПО, аттестованное в установленном порядке.

  • 6 При использовании вычислителя в комплекте со средствами измерений (датчиками) с цифровым выходным сигналом, интерфейс модуля ввода/вывода цифровых сигналов вычислителя согласовывается с логическим интерфейсом данных средств измерений. Погрешности образованных измерительных каналов соответствуют погрещности применяемых средств измерений (датчиков).

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению измерений при поверке и обработке результатов измерений допускают лиц, прошедших специальное обучение и имеющих квалификацию поверителя. Поверку вычислителя должен выполнять персонал, прошедший инструктаж по технике безопасности, имеющий необходимую подготовку для работы с аналогичными средствами измерений и используемыми эталонами, а также, изучившие эксплуатационные документы на вычислитель.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки вычислителей должны выполняться требования по безопасности, указанные в руководстве по эксплуатации вычислителей, в соответствующей документации на средства поверки, используемые средства вычислительной техники и вспомогательное оборудование.

5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • • температура окружающего воздуха, °<С,              от 15 до 25

  • • относительная влажность окружающего воздуха, %, от 30 до 80

  • • атмосферное давление, кПа,                          от 84 до 106,7

  • • напряжение питания постоянного тока, В,             12 ±1,2 или 24 ±2,4

  • 5.2 Вычислитель перед поверкой должен быть выдержан при соблюдении условий по п.5. 1 не менее 2 ч.

6 ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 Перед пррвдденоем поверкп следует вьшолнить лодготпвдтельные мероприятия по созданию необходимых условий для её проведения:

  • • ознакомиться с эксплуатационрыми документами на еычйтлйтель, настоящим документом и правилами безопасности при работе;

  • • выполнить все специальные мероприятия по технике безопасности;

  • • установить конлрольоые приборы, позволяющие в процессе проведения поверки контролировать изменения влияющих факторов (температуры, влажности, атмосферного давления);

  • •  подготовить к работе эталоны и вспомогательные средства измерений в соответствии с требованиями эксплуатационных документов;

  • •  провести подготовку вычислителя к работе в соответствии с требованиями эксплуатационной документации;

  • •  произвести в протоколе поверки необходимые записи о применяемых эталонах (наименование, тип, серийный номер), условиях проведения поверки (температуру окружающей среды, относительную влажность, атмосферное давление ).

  • 6.2 Вычислители выпускаются и программируются на выполнение требований конкретной измерительной задачи: измерение расхода газа, расхода воды или тепловой энергии в однотрубной системе теплоснабжения, уровня жидкостей, других физических величин.

    • 6.2.1 При использовании вычислителя в Системах(комплексах) расходоизмерительных методом переменного перепада давления до проведения поверки необходимо проверить соответствие исходных данных по расчету на сужающее устройство и соответствующих программируемых параметров вычислителя.

  • 6.3 При проведении поверки необходимо руководствоваться конфигурационным программным обеспечением « ICPLINK.exe.», установленного в компьютере

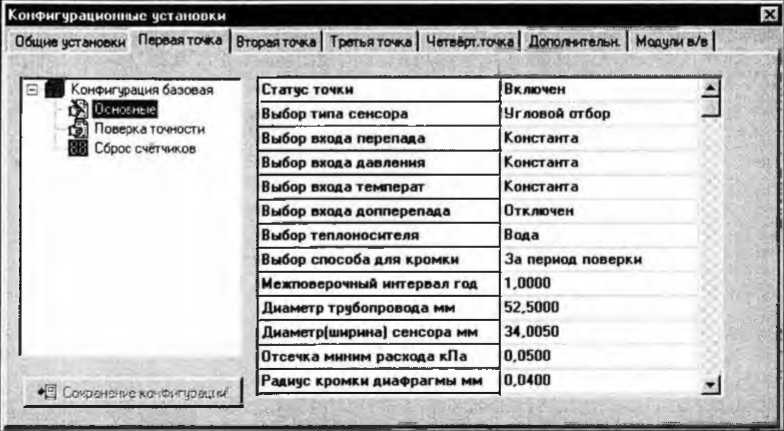

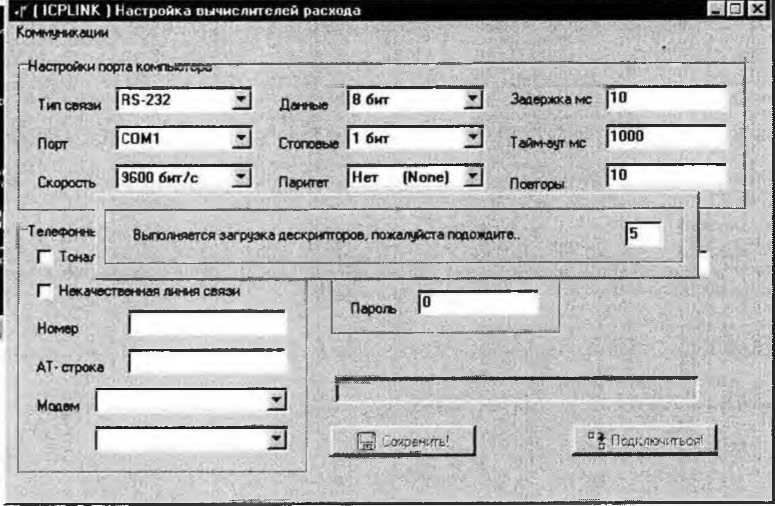

Установки для программирования вычислителя в приложение А. Руководство пользователя ПО « ICPLINK.exe.» в приложении Б.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 ВНЕШНИЙ ОСМОТР

При внешнем осмотре должно быть установлено соответствие вычислителя следующим требованиям:

  • • отсутствие механических повреждений, влияющих на эксплуатационные качества вычислителя;

  • • комплектность вычислителя должна соответствовать эксплуатационной документации;

  • • маркировка должна быть чётко обозначена;

  • • внутри вычислителя не должны находиться незакрепленные элементы.

Не допускаются к дальнейшей поверке вычислители не соответствующие вышеуказанным требованиям.

  • 7.2 ОПРОБОВАНИИ.

При опробовании проверить функционирование вычислителя путём изменения значений входных аналоговых сигналов или цифровых сигналов по задействованным измерительным каналам вычислителя в пределах диапазона измерений. При этом на дисплее вычислителя должно наблюдаться изменение контролируемого параметра.

  • 7.3 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

    • 7.3.1 Определение метрологических характеристик проводится по задействованным измерительным каналам путём сравнения установившихся на дисплее и/или экране ПК значений измеряемых параметров с расчётными.

    • 7.3.2 Расчётные значения входного/выходного токового сигнала в мА, для заданных значений измеряемых параметров, определить по формуле:

•</„„-/.) + /„ мА                             (1)

W max

гдеАз, Nmax- заданное и максимальное значения измеряемого параметра;

То, Тах - минимальное и максимальное значения входного/выходного аналогового сигнала, мА,

Расчетные значения входного сигнала Up, выраженные в напряжении постоянного тока, определить по формуле:

С, = 1 мА                                  (2)

  • 7.3.3 Определение основной относительной погрешности модуля аналоговых сигналов еонеояннтго етко.

Онновную относительную погрешность аналоговых сигналов постоянного еоко определить ео задесствованлым измерительным каналам, ери пято значиноях измеряемое величины, согласно таблице 3.

Таблица 3

Входной/ выходной сигнал

Измеряемые параметр

Диапазон допускаемых показани^мА

Пределы допускаемое ос-втввтC    ттвтситеповтC

погрешности

значение

ед.

изм.

4

мА

сила тока

3,996 -4,004

± 0,1 %

8

7,992 - 8,008

12

11,988-12,012

16

15,984-16,016

20

19,980-20,020

7.3.3.1 С помощью эталонного средства изменелос установить значения тока, соответствующие входным/выходным сигналам по таблице 3, снять измеренные значения силы тока по показаниям вычислителя и/или с экрана компьютера.

  • 7.3.3.2 Основную относительную по формуле:

    погрешность в каждое точке определить

    (S)

S, =   ~ 7^ 400%

где 1ЮМ - значение силы тока, измеренное вычислителем, мА;

1ЭТ- значение силы тока, заданное эталонным средством измерение, мА.

Результаты измерение залести в протокол по форме приложения В.

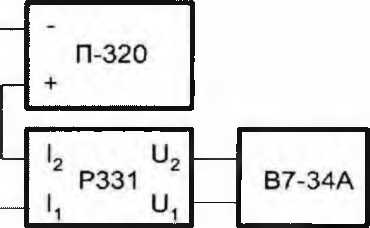

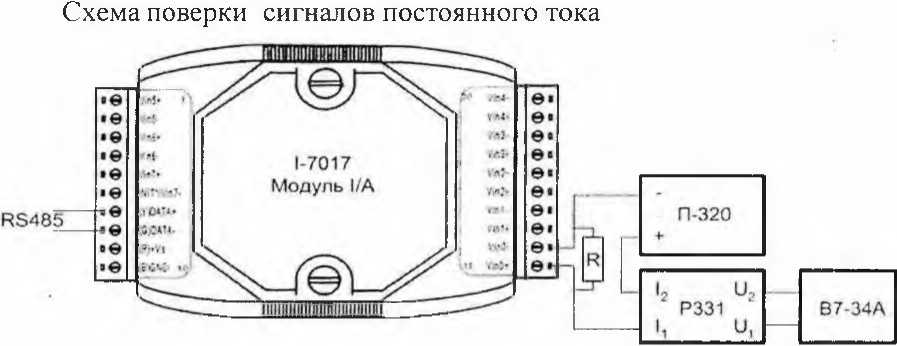

Схема подключения эталонов в приложении Г.

  • 7.3.4 Пр и определенид пoлэeшпоcни измеиения и преобрповабия цанно вых входных сигналов от датчиков, вычислитель подвергается поверке совместно с датчиками.

Погрешности образованных измерительных каналов соответствуют погрешности используемых средств измерение (датчиков).

  • 7.3.5 Определение относительной погрешности преобразований и вычислений расхода ши изморенным зтачотиям шорошада давления, абсилюттиги даллотия и томшоратуры (шри шорошадо даллотия ит 10 % ди 100 % ит лорхтоги шродола изморо-тий шорошада даллотия):

  • - для массилиги расхида и массы тошлитиситоля;

  • - для ибъомтиги (массилиги расхида) шорогротиги шара;

  • - ибъомтиги расхида шриродоого газа, шрилодоттиги к стандартным услилиям, шрилидится слодующим ибразим.

Пидключить к задойстловаотым изморитольтым каталам мидуля аналоговых входных сигналов эталотоыо сродстла, имитирующио шорошад даллотия, абсилют-ооо даллонио и темшоратуру,

Приизлости расчот аналигилых лхидных сигналил л мА для задаттых зтачо-ний изморяомых шарамотрил ши фирмулс (1) и шидать на лычислитоль сигналы л диашазоой изморгтий сигласти расчоту, выролооттому ши шриграммо «Расхидимор ИСО» - для диафрагмы, или ши шриграммо «TOOLKIT» - для датчика расхида AN-NUBAR шри сочетатиях шарамотрил, характеризующих минимальный, тимитальный и максимальный расхиды.

Так как лычислитоли шриграммируются шид кинкроттую изморитольтую задачу тообходимо шрилорить шриграммируомыо шарамотры с расчотим, китирый шро-доставляйтся заказчиким та соотлотстлующую изморломую сроду: лида, насы-щотный шар, шорогротый шар, шриридтый газ.

В сиитлотстлии с рукилидстлим шильзилатоля котфигурациоотым ПО «ICPLINK. охо.» устаталлилать значония шарамотрил ши шорошаду даллотия, абси-люттиму даллотию и томшоратуро, рокомотдуймыо л таблицо 4, и лышилнить расчот лычислитолом.

Сралнить измореттый лычислитолом зтачотия расхида с расчоттыми.

Основную относительную погрешность преобразований аналоговых входных сигналов и вычислений объемного(массового) расхода рассчитать по формуле:

$Им) = [(Q изм (MU3J

,расч. (MPc)]/ Qpac4(Mfpac4) ■ ЮО %;         (4)

где Q изм (MusJ - измеренное значение объем но го(массового)расхода определяемое вычислителем, mVh, кг/ч.

ЯРр^асч.. (Мрасч) ~ расчётное значение объемного (массового)расхода, м 3/ч, кг/ч.

Рекомендуемые сочетания параметров при поверке в таблице 4.

Таблица 4

Измеряемые

величины

Значения измеряемых величин в соответствии с расчетами на сужающее устройство

Перепад давления, кПа

минимальное

среднее

максимальное

Абсолютное давление, кПа

максимальное

Температура, °С

максимальное

Пределы допускаемой относительной погрешности преобразований и вычислений расхода, не более ± 0,15 %.

Результаты измерений занести в протокол по форме приложения В.

7.3.5Л Если в вычислитель поступают сигналы от датчиков в цифровом виде, необходимо оценить только погрешность вычислений расхода.

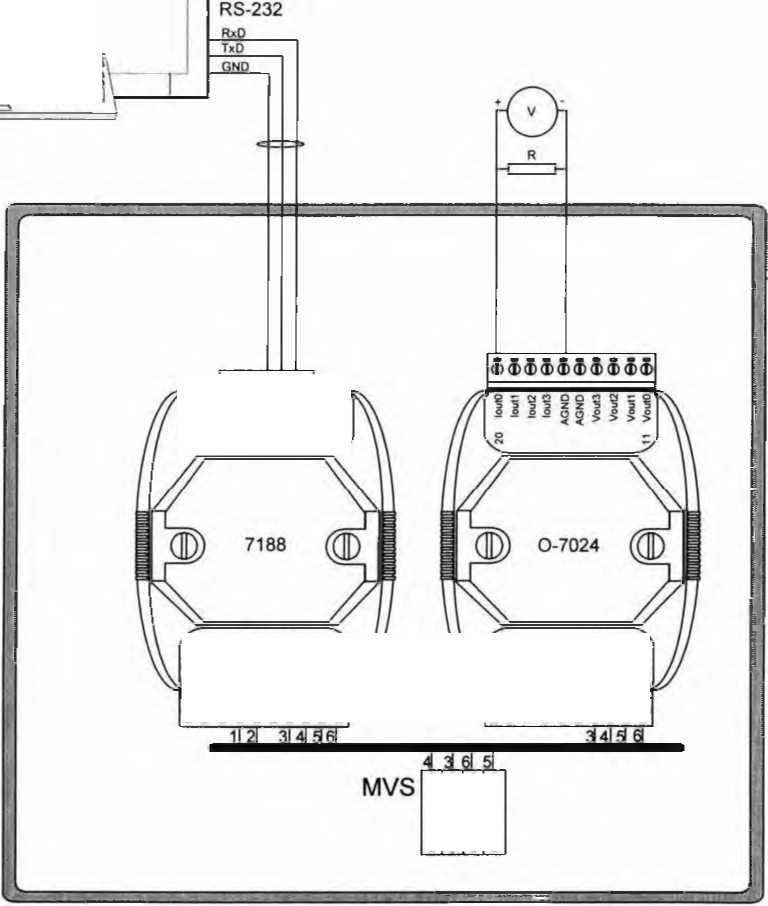

Схема подключения эталонов в приложении Д.

При определении относительной погрешности вычислений расхода, вычислитель соединить с ПК, оснащенным ПО «ICPLINK. ехе.».

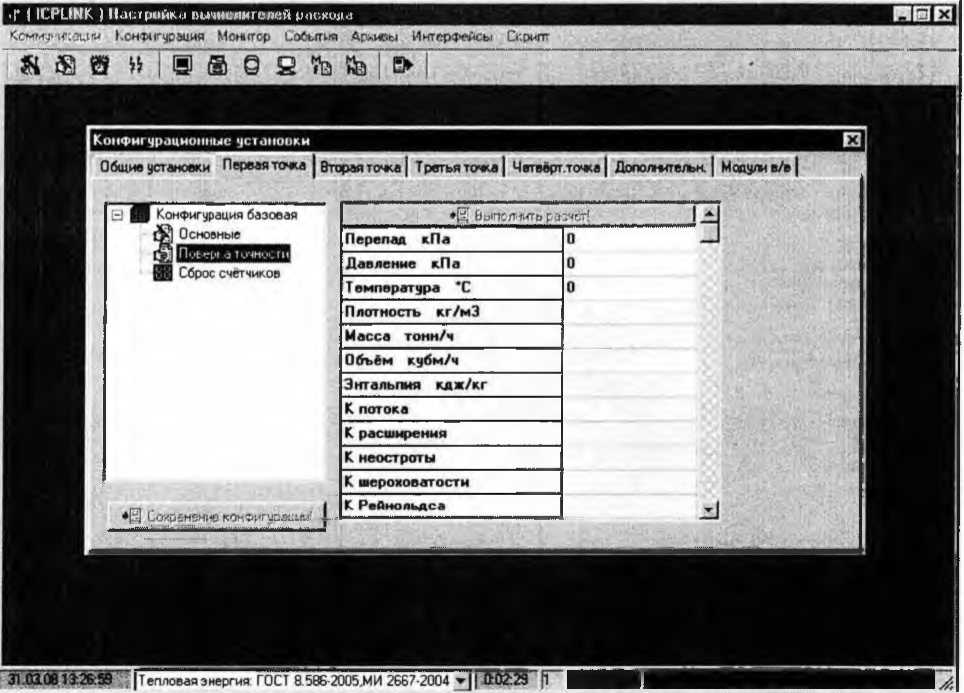

Согласно руководству пользователя ПО «ICPLINK. ехе.» ввести значения параметров в соответствии с расчетами на сужающее устройство и произвести вычисления.

Пределы допускаемой относительной погрешности вычислений расхода, Зрросч, не более ± 0,1 %о.

  • 7.3.6 Определение основной относительной погрешности вычисления энтальпии теплоносителя.

Операция проводится в случае программирования вычислителя для вычисления тепловой энергии.

При определении основной относительной погрешности вычисления энталь-пии(удельного теплосодержания) теплоносителя вычислитель соединить с персональным компьютером, оснащенным ПО «ICPLINK.exe.».

Сочетания значений абсолютного давления и температуры:

(0,101325; 0,5; 1,0; 2,0)МПа; (50; 100; 200;400) X.

По таблицам ГСССД 98-86 (Приложение Е) определить значения энтальпии и сравнить со значениями, отображаемыми на экране вычислителя.

Исходные значения, а также вычисленные значения энтальпии, считанные с экрана компьютера или дисплея вычислителя, занести в протокол согласно приложению В.

Основную относительную погрешность вычисления энтальпии каждого заданного значения рассчитать по формуле:

где Ивыч - значение энтальпии, определяемое вычислителем, кДж/кг;

йр, - значение энтальпии, определяемое по ГСССД 98-86, кДж/кг.

Результаты вычислений занести в протокол по форме приложения В.

Пределы допускаемой основной относительной погрешности при вычислении энтальпии теплоносителя, не более ±0,1 %.

  • 7.3.7 Определение основной относительной погрешности вычисления тепловой энергии(тепловой мощности) теплоносителя в однотрубной системе теплоснабжения.

Основную относительную погрешность вычисления тепловой энергии определить по формуле;

3E =('ESb(4,-Ep./E/^.-O^O%J                                         (6)

При измерении тепловой энергии в однотрубной системе теплоснабжения с измерением массы, температуры, абсолютного давления теплоносителя, и реали-г

зации уравнения Е = ^mhdr, расчетное значение тепловой мощности определить по

гО

формуле, кДж/ч:

Ер QpacH. h расч.

где QpoM — расчетное значение массового расхода, кг/ч;

Ирасч. - расчетное значение энтальпии (по таблицам ГСССД 98), кДж/кг. Рекомендуемые сочетания параметров представлены в таблице 4, Рекомендуемые значения массового расхода из расчета на сужающее устройство: 10%; 50%; 100%;

Значения энтальпии выбирать в пределах диапазона измерений по температуре и давлению согласно расчетам на сужающее устройство.

Далее с помощью ПК, оснащенного конфигурационным ПО ««ICPLINK. ехе.», ввести аналогичные значения перепада давления, абсолютного давления, температуры в вычислитель и сравнить измеренные вычислителем значения тепловой мощности с расчетными.

Результаты вычислений занести в протокол по форме приложения В.

Пределы допускаемой относительной погрешности при вычислении тепловой энергии не более ±0,2 %.

  • 7,3.8 Оопеддленне ооннсииельннй ппгрешннсти измерения ввемени.

Для определеиея йииосетельной погрешности измерения времени необходимо с помощью ПО «ICPCON.exe.» раскрыть страницу «Конфигурация базовая», где на дисплее вычислителя в левом нижнем углу отображается дата, текущее время и измерительная задача.

Зафиксировать текущее время и одновременно включить секундомер.

Время измерения не менее 180 с.

Основную относительную погрешность измерения времени определить по

формуле:

где t„- значение времени по показаниям вычислителя, с.;

tyr- значение времени по показаниям секундомера, с.

Результаты показаний занести в протокол по форме приложения В.

Пределы допускаемой относительной погрешности измерения времени, не более ±0,05 %.

8 Оформление результатов поверки

8Л Результаты поверки считаются положительными, если полученные значения не превышают установленных пределов допускаемых погрешностей.

  • 8.2 При положительных результатах поверки на лицевую панель вычислителя наносится оттиск по верительного клейма(наклейка) и выдается свидетельство о поверке установленной формы.

  • 8.3 При отрицательных результатах поверки применение вычислителя запрещается. Поверительное клеймо(наклейка) гасится. Выдается извещение о непригодности с указанием причин несоответствия. Предыдущее свидетельство о поверке (при наличии) аннулируют.

ПРИЛОЖЕНИЕ А

(обязательное)

Установки для программирования вычислителя

А. 1 Измеряемая среда ~ природный газ

Таблица А. 1

Наименование параметра (компьютер)

Наименование установки, значения параметров

Статус точки

включен

Выбор типа сужающего устройства (СУ)

в соответствии с расчетом

Выбор входа перепада давления

константа

Выбор входа абс. давления

константа

Выбор входа температуры

константа

Выбор входа доп.перепада

отключен

Способ термокоррекции

материал

Материал трубопровода

в соответствии с расчетом, для ANNUBAR всегда ст. 20

Материал СУ

в соответствии с расчетом, для ANNUBAR всегда 316(S31600/CF8M)

Метод расчета (коэффициент сжимаемости)

в соответствии с расчетом

Выбор способа для кромки

только для диафрагмы в соответствии с расчетом: за период поверки или за время эксплуатации

Межповерочный интервал

только для диафрагмы в соответствии с расчетом

Диаметр трубопровода

в соответствии с расчетом

Диаметр (ширина) СУ

для диафрагмы - диаметр в соответствии с расчетом; для ANNUBAR мод.485 ширина в соответствии с документацией фирмы-изготовителя в зависимости от типоразмера, мм: (1 - 4,99;

2 -26,92; 3-49,15)

Отсечка минимального .расхода

должна быть меньше, чем значение перепада давления

Радиус кромки закругления

только для диафрагмы в соответствии с расчетом

Шероховатость трубопровода

только для диафрагмы в соответствии с расчетом

Плотность(при стандартных условиях)

в соответствии с расчетом

Азот, моль %

в соответствии с расчетом

Углекислый газ, моль %

в соответствии с расчетом

А.2 Измеряемая среда ~ теплоноситель (вода или пар) Таблица А.2

Наименование параметра (компьютер)

Наименование установки, значения параметров

Статус точки

включен

Выбор типа сужающего устройства (СУ)

в соответствии с расчетом

Выбор входа перепада давления

константа

Выбор входа абс. давления

константа

Выбор входа температуры

константа

Выбор входа доп.перепада

отключен

Выбор теплоносителя

в соответствии с расчетом

Выбор способа для кромки

только для диафрагмы в соответствии с расчетом: за период поверки или за время эксплуатации

Межповерочный интервал

только для диафрагмы в соответствии с расчетом

Материал трубопровода

в соответствии с расчетом, для ANNUBAR всегда ст. 20

Диаметр трубопровода

в соответствии с расчетом

Диаметр (ширина) СУ

для диафрагмы - диаметр в соответствии с расчетом; для ANNUBAR мод.485 -ширина в соответствии с документацией фирмы-изготовителя в зависимости от типоразмера, мм: (1 - 4,99; 2 - 26,92 ; 3 -49,15)

Отсечка миним.расхода

должна быть меньше, чем значение перепада давления

Радиус закругления кромки

только для диафрагмы в соответствии с расчетом

Шероховатость трубопровода

только для диафрагмы в соответствии с расчетом

КТР А трубопровода

в соответствии с расчетом, для ст. 20 =11,1

КТР В трубопровода

-«- ,        для ст. 20 = 7,7

КТР с трубопровода

-«- ,        для ст. 20 =3,7

КТР А сенсора (СУ)

в соответствии с расчетом, -ANNUBAR, для 316SS =15,2 - диафрагма,

для 12Х18Н9ТЛ=16,466

КТР в сенсора (СУ)

в соответствии с расчетом, -ANNUBAR. для 31683 =6,6 - диафрагма,

для 12Х18Н9ТЛ = 5,36

КТР С сенсора (СУ)

в соответствии с расчетом, -ANNUBAR, для 3168S=4),6 - диафрагма,

для 12Х18Н9ТЛ = 3,00

Для получения значения температурного коэффициента линейного расширения (КТР) других материалов необходимо обратиться к Приложению Г ГОСТ 8.586.1

Приложение Б

(обязательное)

Руководство пользователя ПО "ICPLINK.exe"

Назначение

Настройка вычислителя по месту эксплуатации.

Выполнение поверки.

Расширенная диагностика работоспособности вычислителя.

Распечатка отчётных форм.

Требования к компьютеру

Стационарный или переносный компьютер любого типа с операционной системой Windows 98, NT, ХР.

Подготовка к работе

Подключите один из портов компьютера к порту оператора вычислителя кабелем,

входящим в комплект поставки, и включите питание вычислителя.

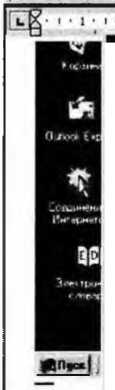

> онтроппер

Ii9einei Explc

OuUod' Expo

Соединен»*? Интернете**

Я

Мой компьютер Acrobat Reader 5 О

Г7^7сРиИКЦ1остройк^оычислитсле^)асхода

Тайм-аут мс

Повторы

Пароль ПО

Пароль

Номер

у Сокрэкгь |

Модем I

IЭ600 бит/с 2d

8ДП»ск|| ; Г/1 Д) I HVretowCalncl,,<11- l Й^ДскуиеитТ-Micro»oftW...||jypiojec»7

Запустите ПО. После появления окна, нужно выбрать файл конфигурации соди нения и нажать кнопку "Подключиться!".

Появляется сообщение о выполнении процесса соединения с вычислителем.

•3 Документ! - Microsoft Word

КПП

j $айл Прайм Вид Вставка Формат Сервис Таблица Цкио ^правка

г~1  1002  * (3 * | Т,rnes New Roman * 12

ж * з ;'s »1

Min.                    l          Lib.а*

^|Пуж|| | X₽J & I ^Wrdow»Command» 4.0...| g| Документ! ■McTO»oftW..||$'Pro)ect7

После установки соединения, появляется окно с расширенным меню.

ЛЕШЦ'! М lJ) £ || ^^^^CornmandaM O |           -MigoaoltW... ||ДУР»йдс*7                            1<:7б

Просмотр или изменение основной конфигурации, меню "Конфигурация".

Выберите указанный пункт меню, после чего появляется окно с постраничными закладками:

общие установки, первый список, второй список, третий список, четвёртый список, дополнительный список и список для моделей ввода/вывода.

Выберите "Общие установки" и в нём "Основные".

<* I ICPL INK J На ст ронже вычислителей расходе

KoMM!i''H’ta,nn КонФтг^оаиия Монитор События Драйвы Интерфейсы Скрипт

ГЗШбНЗЖ^ |ТеллавзязеергштПОСтВ!5В6-2ии5,МИ 2И57--2Ю4 *|| ttOluO Ц

^Пуск||| ^2 цй <в | ^Window» Commander 4.0 .J Sj Док унеит 1 ■ Microsoft W.„|| ДУ Ptoject 7

Конфигурационные параметры сведены в таблицу.

Типы параметров могут быть: числовые, символьные, с одиночным выбором, со множественным выбором.

Для изменения, щёлкните по полю таблицы и оно подсветится.

Сделайте изменение для числовых, символьных параметров, нажмите на клавиатуре "Enter".

Переходите к следующему полю таблицы.

Выполнив все изменения, сохраните их в вычислителе. Изменения сохраняются при правильно установленном пароле.

Выберите "Настройка архива" и появится окно установки архивных точек.

.Г IICPLIWK J Настройка вычислшелей раскола

Кхл>му“|<ча! .«< Kcmw-jr-MHP Mw*<rcf> Гобьпмя Арамам ИнгермЛы Скпмгг

^9ЩЭДВ13ИВД!1' |Тт™ваяэ*е;уиа' ГГЗСТ 8,5ЭЁ-2Р05.НИ 2№7-2004 аа|ГйО1:39 : [ ДПуж|||    C a l QWmdow» Command* 4,0 ...| Й]Докуаакт1 -MitaoltW... [| j Piojac»?

/,.

ем4вэ» 14:18

Заполните соответствующие поля таблицы путём выбора из выпадающих спис ков и сохраните настройки в вычислителе.

Выберите "Первая точка" и в ней "Основные".

| 1CPUNK ) Настройка вычислителей расхода

KcMMjwvr-a.uu Конфигурация Монитор События Аргяеы Иктерфя'гсы Скрипт & ®  »~| 5 3 0 2^^1»;

гзж«<да |Тепловея энергия ГОСТ 8 586-2005.МИ 2667-2004 TJitt^STfi

аДПуж| |    £) £  | ^Window» Commander 4.0 ...| ЙЧДскунентТ MicrotoftW..||jjy Project?

Подготовка к выполнению поверки точности вычислений расхода.

Выполните следующие установки:

Статус точки - включен

Выбор входа перепада - константа

Выбор входа давления - константа

Выбор входа температуры - константа

Выбор входа допперепада - отключен

Выбор типа сенсора (сужающего устройства), диаметр трубы, диаметр сенсора, параметры качества газа или тип теплоносителя, радиус кромки, шероховатость рубы и другие обязательные параметры - в соответствии с расчетом соответствующего сужающего устройства.

Сохраните изменения в вычислителе. Если есть тестовый файл с расширением .ccf загрузите его, используя пункт меню "Загрузить из файла".

Указанный файл должен соответствовать типу задачи. Тип задачи указан во второй панели окна статуса.

Предварительно следует сделать копию рабочей конфигурации, выполнив пункт меню"Сохранить в файле", для послеповерочного восстановления. Выполнение поверки точности расхода.

Выберите "Первая точка" и в ней "Поверка точности".

ЩПдек.Ц J        Л l| ^^r*dowt ComtnJ>ldal <OI SIJokhmbhtI ■ Microsoft W... ||ДТ Project

В соотвенствии с расчетом на сужающее устройство введите значения параметров в поля, имеющие белый фон, каждый раз после ввода нажимая "Enter". Щёлкните кнопку "Выполнить расчёт!" и через секунду поля таблицы будут заполнены основными и промежуточными значениями расчётных параметров, выполненных вычислителем.

(наименование организации проводившей поверку) Тип вычислителя: ВРФ         Серийный номер____________

Изготовитель:               ООО «ФАКОМ ТЕХНОЛОДЖИЗ».

Прииадлджет____________

Уело вия проведения поверки: температура окружающего воздуха___________“С

относительная влажность воздуха__%

атмосферное давление______________________кПа

Эталоны:__________________________________________________________________

(тип, серийный номер, номер свидетельства о поверке)

Методика поверки МРБ.МП 1798 -2009

Внешний осмотр____________________________

Опробование_________________________________________________________

Определение метрологических характеристик

В.1 Определение погрешности измерения постоянного тока

Номинальное значение измеряемой величины,

%, (мА)

Действительное значение, установленное на эталоне,

Xoi, мА

Измеренное значение, индицируемое на дисплее вычислителя или ПК,

X, мА

Относительная погрешность,

5,%

Измерительный канал №

1

0   (4,00)

2

25 (8,00)

3

50 (12,00)

4

75 (16,00)

5

100 (20,00)

Измерительный канал №

Значение наибольшей погрешности___________

В.2 Определение относительной погрешности преобразования и вычисления расхода, используя аналоговый модуль.

Значение абсолютного давления, кПа

Значение температуры среды,

“С

Значение перепада давления,

кПа

Расчетное значение расхода, кг/ч, м/ч

Значение расхода, определяемое вычислителем, кг/ч, м3

Относительная погрешность,

%

1

2

3

9

Для природного газа значения расхода приведены к стандартным физическим условиям. Значение наибольшей относительной погрешности, %,___________________________

(указать организацию- &заде.1ьца и измеряемую среду по расчету}

Программируемые параметры

Расчетное значение расхода

Измеренное значение расхода

Относительная погрешность, %

АР, кПа

Роб.кПа

Т,°С

В.4 Определение относительной погрешности вычисления энтальпии

Значение абсолютного давления, Р,

МПа

Значение температуры теплоносителя, t,

“С

Значение энтальпии    по

гсссд,

h расч.1 кДж/КГ

Значение энтальпии, определяемое вычислителем, hB, кДж/кг

Относительная погрешность, 5В, %

Значение

В.З Опрес

наибольшей погрешности, %,

деление относительной погрешности вычисления тепловой энергии

Точка расхода,

%

Расчётное значение количества теплоты

*

Измеренное значение количества теплоты

*

Относительная погрешность,

%

• единищ-г измерений количества теплоты в зависимости от выбранных единиц измерений программируемых параметров.

Значение наибольшей погрешности____________________________________________

В.6 Определение относительной погрешности измерения времени

Время измерения (не менее 180 с)

Эталонное значение времени,с

Измеренное значение времени, с

Относительная погрешиость,%

Значение наибольшей погрешности____________________________________________

Заключение: вычислитель соответствует (не соответствует) методике поверки

Подпись, Ф.И.О поверителя_______________________________

Дата поверки__________________________________________

ПРИЛОЖЕНИЕ Г (обязательное)

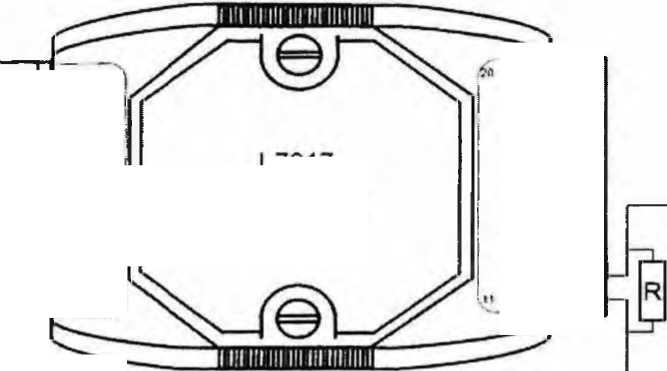

Схема поверки входных сигналов постоянного тока

!S485

7>п5»    »)

• 9

W*5-

■9

■ в

tfht-

■ 9

ли!»

■9

■4fTVWi7-

-»е

-9

IGJM1A-

• 9

»!»'/!

■ 9

6G*C «J

1-7017 Модуль I/A

V«4-

V«3 /лэ*

УлЗ V*>

ЛИ»

/«о-

е» е« в» е» в» в» ©» ©• е» е»

Модуль I/A - модуль аналоговых сигналов пост тока I/A

П-320 Р331 В7-34А R

  • - калибратор тока

-катушка образцовая, 100 Ом

  • - вольтметр

  • - сопротивление нагрузки

Рис.ГЛ Схема подключения эталонов

I ААЛА НАЛЛА АЛАА ПГ\ КЛАЛ / ОАОППОППОООААО ОЛА ОООА I С^ОЛОЛОЛЛОЛООО7| ОАО АЛАА ГТ^ЛОООЛАООЛААЛИ Л AAOll ОЛ'.ААЛЛЛААААААА/^. ООО SfiW О/--'- -      х

ПРИЛОЖЕНИЕ Д (обязательное) Схема поверки выходных сигналов, используя —модуль ввода/вывода цифровых сигналов

1

532 1

СОМ1

/COM4 COM3 COM2

ЬшИнН

/=

t- § О. I о

1 t 9.5- “

фффффффффф

ф

ф

ф

ф

1

Дата

со см

m см

ф

ф

ф

Ф

7188 -модуль цифровых сигналов; 0-7024-модуль аналоговых выходных сигналов MVS - клеммная колодка для подключения MVS и блока питания ВРФ R -катушка сопротивления образцовая 100/500 Ом; V- вольтметр В7-34 А

Рисунок Д.1 Схема подключения эталонов.

Приложение Е (справочное)

Значения энтальпии ,Л, кДж/кг, воды и перегретого водяного пара (из таблиц ГСССД 98-86)

р, МПа

Г, °C

50

100

200

400

0,101325

209,40

2675,77

2874,77

3277,99

0,5

209,75

419,36

2854,94

3271,73

1,0

210,18

419,74

2827,37

3263,78

2,0

211,04

420,49

852,56

3247,51

СО1 Л АСОВ А НО

Управляющий

ООО «ФАКОМ технолод

Э.И.Лозовский

.^„ничейной

^{ДЛЯ ДОКУМЕНТОВ

ТВЕРЖДАЮ

___      .иректов РУП «Белорусский

2’вхввл^5^^государственныи институт

Система обеспечения

Извещение об изменении № 1 к МРБ МП. 1798-2009

(взамен МРБ.МП 1798-2008)

ВЫЧИСЛИТЕЛИ РАСХОДА МНОГОФУНКЦИОНАЛЬНЫЕ ВРФ

Методика поверки

Разработчик

ООО «ФАКОРУДЕХНОЛОДДЕИЗ»

ГлавныЖщх^ннеН

А.Г.Яблонский

Miw 2012

/ /

Извещение № 1

ПМА.МН 1798-2009

(взамен 17*98-2008)

Дата выпуска

Срок изм.

Лист    Листов

Код

ПРИЧИНА

По результатам ГКИ

Указание о заделе

На заделе не отражается

Указание о внедрении

Применяемость

Разослать

по запросу

Приложение

Листы 1, 3, 4, 5, 14, 25 2 6,

Изм

Содержание изменения

1

Листы 3,4,5,14,25 заменить 2G, У

Лист 1 изложить в новой редакции

ВЫЧИСЛИТЕЛИ РАСХОДА

МНОГОФУНКЦИОНАЛЬНЫЕ ВРФ, ВРФ Exd

Методика поверки

МРБ.МП 1798-2009 (взамен МРБ.МП 1798-2008)

, С UI 4'- I flUJ-Чн, . I!s    техничен, • <

js[ ''«формацт |A*, \ к nupv ..«(fl-, .

'«kpkhihi'ia

Составил

Проверил

Т.контр.

Н.контр.

Утвердил

Пред. зак.

Я б л онр ьи

ЛинневиСий В.

Мизов^рв А.В.

Лозовсрнй^И

  • 1 зам.

ВВЕДЕНИЕ

Настоящая методика распространяется на вычислители расхода многофункциональные ВРФ, ВРФЕх! (в дальнейшем - вычислители) и устанавливает методику их поверки при выпуске из производства, после ремонта и в эксплуатации.

Вычислители предназначены для преобразования выходных сигналов измерительных преобразователей температуры, давления (избыточного, абсолютного), перепада давления, уровня, объемного(массового) расхода и объема жидкости, газа или пара в значения измеряемой величины; вычисления объема (массы) жидкости или газа, приведенных к стандартным условиям; количества тепловой энергии в однотрубных паровых или водяных системах теплоснабжения.

Входными/выходными сигналами вычислителей являются:

  • •  стандартные аналоговые сигналы постоянного тока: (4-20)мА;

  • •  частотно-импульсные в диапазоне (0-10000) импульсов;

  • •  цифровые сигналы: HART, MODBUS, MVS 205, PROFIBUS.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки вычислителя выполняют операции поверки, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Измерительная задача при входных сигналах от:

преобразователей давления и температуры

расходомеров-счетчиков, уровнемеров, других средств измерений

измерение расхода газа, воды, пара

измерение тепловой энергии

измерение расхода (объема, массы) измеряемой среды, уровня жидкостей, других физических величин

1

2

3

4

5

Внешний осмотр

7.1

+

+

+

Опробование

7.2

+

+

+

стр.З из 28

1 зам.

Продолжение таблицы I

1

2

3

4

5

Определение метрологических характеристик:

7.3

- определение основной относительной погрешности аналоговых сигналов постоянного тока;

7.3.3

+

+

+

- определение основной погрешности измерения и преобразования входных сигналов, используя модуль вво-да/вывода цифровых сигналов;

7.3.4

совместно с датчиками

совместно с датчиками

совместно с датчиками

- определение относительной погрешности преобразования и вычислений расхода;

7.3.5

+

+

- определение относительной погрешности вычислений расхода при входных цифровых сигналах отдатчиков;

7.3.5.1

4-

+

- определение основной относительной погрешности вычисления энтальпии теплоносителя;

7.3.6

+

  • - определение основной относительной погрешности вычисления тепловой энергии/тепловой мощности;

  • - определение основной относитель-

7.3.7

+

ной погрешности измерения текущего времени

7.3.8

+

+

- определение основной абсолютной погрешности измерений числоимпульсных электрических сигналов (при наличии модуля)

7.3.9

+

+

+

2 СРЕДСТВА ПОВЕРКИ

При поверке должны применяться эталоны и вспомогательные средства по

верки, указанные в таблице 2.

аблица 2

Наименование эталонов и вспомогательных средств измерений

Тип

Основные метрологические характеристики

1

2

3

Вольтметр

В7-34А

Диапазон измерений тока от 4 мА до 20мА, относительная погрешность ±( 0,015-0,001 -Д|7)%

Калибратор тока программируемый

П320

10 мА -±( 0,05- Д + 0,1) мкА

100мА-±( 0,05-Д +1) мкА

Катушка сопротивления образцовая

Р331

100 Ом, 3 р-д, кл. т. 0,01

Секундомер

с 01

(0-30) мин.

1 зам.

Продолжение таблицы 2

1

2

3

Калибратор многофункциональный

DPI 620

от 0 до 1000 Гц, ±(0,003 % ИВ +0,00023 % ВПИ) от 1 до 50 Гц ±(0,003 % ИВ +0,000074 % ВПИ), от 0 до 1000000 имп/мин от 0 до 1000000 имп./ч (погрешность в соответствии с воспроизводимой частотой)

Источник питания постоянного тока

Б5-45

Диапазон измерений (0-10) А; (0-42 )В

Г игрометр психрометрический

ВИТ -2

Скорость аспирации от 0,5 до 1,0 м/с (0-25) “С; (0-100) %, ц.д, 0,1 °С

Барометр-анероид

БАММ-

I

(80,0-106,6) кПа, ±0,2 кПа

Примечания:

  • 1 Все средства измерений должны иметь действующие клейма и (или) свидетельства о прохождении поверки в органах государственной метрологической службы.

  • 2 Допускается использование других эталонов, если их метрологические характеристики не хуже указанных в таблице 2.

  • 3 В качестве вспомогательного средства используют персональный компьютер, оснащенный конфигурационной программой «ICPLINK. ехе.» для конфигурирования вычислителя и визуализации показаний на экране ПК.

  • 4 При использовании вычислителя в системах (комплексах) измерительных методом переменного перепада давления необходимо наличие автоматизированного расчета на датчик расхода ANNUBAR, который должен быть выполнен согласно ПО «TOOLKIT», компании «Emerson Process Management» или ПО «Расходомер ОПТ», а на сужающее устройство - диафрагму, выполненного согласно ПО «Расходомер ИСО», ВНИИР, г.Казань.

  • 5 При поверке вычислителя, исполнение - ВРФ - 04- в виде единого блока без жидкокристаллического индикатора и клавиатуры; используется ПК, оснащенный конфигурационной программой «ICPLINK. ехе.», на экран которого выводятся измеренные и/или вычисленные значения программируемых параметров.

  • 6 При использовании вычислителя в комплекте со средствами измерений (датчиками) с цифровым выходным сигналом, интерфейс модуля ввода/вывода цифровых сигналов вычислителя согласовывается с логическим интерфейсом данных средств измерений. Погрешности образованных измерительных каналов соответствуют погрешности применяемых средств измерений (датчиков).

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению измерений при поверке и обработке результатов измерений допускают лиц, прошедших специальное обучение и имеющих квалификацию поверителя. Поверку вычислителя должен выполнять персонал, прошедший инструктаж по технике безопасности, имеющий необходимую подготовку для работы с аналогич-

стр.5 из 28

1 зам.

  • • комплектность вычислителя должна соответствовать эксплуатационной документации;

  • • маркировка должна быть чётко обозначена;

  • • внутри вычислителя не должны находиться незакрепленные элементы.

Не допускаются к дальнейшей поверке вычислители не соответствующие вышеуказанным требованиям.

7.2 ОПРОБОВАНИЕ

При опробовании проверить функционирование вычислителя путём изменения значений входных аналоговых сигналов или цифровых сигналов по задействованным измерительным каналам вычислителя в пределах диапазона измерений. При этом на дисплее вычислителя должно наблюдаться изменение контролируемого параметра.

7.3 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

  • 7.3.1 Определение метрологических характеристик проводится по задействованным измерительным каналам путём сравнения установившихся на дисплее и/или экране ПК значений измеряемых параметров с расчётными.

  • 7.3.2 Расчётные значения входного/выходного токового сигнала в мА, для заданных значений измеряемых параметров, определить по формуле:

А

+ /.■ мА                                 (I)

’ max

гдеЛз, Nmax- заданное и максимальное значения измеряемого параметра;

ho, Ни^ - минимальное и максимальное значения входного/выходного аналогового сигнала, мА.

При использовании эталонной катушки сопротивления (Рис.Г.1), значения входного сигнала Up,, мВ, определить по формуле:

мВ                                (2)

1 зам.

Основную относительную погрешность измерения времени определить по

формуле:  6, = ——— ■ 100%

(8)

эт

где tHjM- значение времени по показаниям вычислителя, с.;

1ЭТ- значение времени по показаниям секундомера, с.

Пределы допускаемой относительной погрешности, не более ±0,05 %.

7.3.9 Определение основной абсолютной погрешности измерения количества импульсов.

Собрать схему поверки согласно приложению Г (рис.Г.2).

Основную относительную погрешность измерений количества импульсов электрических сигналов определить путем сравнения значений количества импульсов, заданных эталонным средством измерений и измеренных вычислителем.

Измерения проводить в точках: 100, 1000, 5000, 10000 Гц с амплитудой импульсных сигналов (3-24)В, задавая количество импульсов, соответственно, 3000, 30000, 150000, 300000.

Основную абсолютную погрешность определить по формуле, имп.\

А = Nbp<& — Л эг.>                                                 (9)

где Ыврф- количество импульсов по показаниям вычислителя ВРФ, ими..;

Ыэт,- количество импульсов по показаниям эталонного средства измерений, илт.

Результаты показаний занести в протокол по форме приложения В.

Пределы допускаемой абсолютной погрешности, не более ±1 импульс.

8 Оформление результатов поверки

  • 8.1 При положительных результатах поверки на лицевую панель вычислителя наносится оттиск поверительного клейма (наклейка) и выдается свидетельство о поверке установленной формы.

  • 8.2 При отрицательных результатах поверки поверительное клеймо (наклейка) гасится. Выдается извещение о непригодности с указанием причин несоответст

вия.

1зам.

В.З Определение относительной погрешности вычисления расхода

Расчет на сужающее устройство___________________________________________

(указать организацию- владельца, измеряемую среду по расчету, тпп СУ)

Программируемые па

раметры

Расчетное значение расхода

Измеренное значение расхода

Относительная погрешность, %

ДР, кПа

Рбе кПа

Т, °С

В.4 Определение относительной погрешности вычисления энтальпии

Значение абсолютного давления, Р, МПа

Значение температуры теплоносителя,

t, °С

Значение энтальпии по ГСССД, h расч. кДж/кг

Значение энтальпии, определяемое вычислителем, hB, кДж/кг

Относительная погрешность, 5В, %

Значение наибольшей погрешности, %,____________________________

B.S Определение относительной погрешности вычисления тепловой энергии

Точка расхода, %

Расчётное значение количества теплоты *

Измеренное значение количества теплоты *

Относительная погрешность,%

• единицы измерений количества теплоты в зависимости от выбранных единиц измерений программируемых

параметров.

Значение наибольшей погрешности____________________________________________

В.6 Определение относительной погрешности измерения времени

Время измерения (не менее 180 с)

Эталонное значение времени,с

Измеренное значение времени,с

Относительная погрешность,%

Значение наибольшей погрешности____________________________________________

В.7 Определение абсолютной погрешности измерения количества импульсов

Значения частоты, Гц

Заданное количество импульсов, ишп.

Измеренное количество    им

пульсов, Nbpi

Эталонное значение количества импульсов, Nt

Абсолютная погрешность, имп.

3000

100

30 000

1000

150 000

5000

300 000

10 000

Заключение: вычислитель соответствует (не соответствует) методике поверки

Подпись, Ф.И.О поверителя_______________________________

Дата поверки_______________

зам.

ПРИЛОЖЕНИЕ Г

(обязательное)

Модуль 1/А - модуль аналоговых сигналов пост, тока 1/А

П-320 Р331 В7-34А R

  • - калибратор тока

-кагушка образиовая, 100 Ом

  • - вольтметр

  • - сопротивление нагрузки

Рис.Г.1

Схема поверки импульсных сигналов

Вычислитель

эталон

DPI 620

Модуль 1-7080

контакт

цель

INO +

И1Ш БХ. 1

INO -

имп. вх. 1

•VWVW W

IN1+

имп. вх. 2

WVWV W1/1

1N1-

имп. вх. 2

V'.S-VA.-v KHvV*

Модуль серин 1-7080 - модуль импульсных сигналов

DPI 620 - калибратор многофункциональный

Рис. Г.2

Z AY'S"

7о° ' О’ ’■

иаучи'Л-

<• «•

тем

iBl<C(K0i

-41

I   'И-

• рмнчин

*\   1 .м:

»'«.i шпион

,\о\

н »и’.1ии

^s.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
