МЕТОДИКА’ПОВЕРКИ

МП 4213-.101-48793665-00

Настоящая методика поверки распространяется на тепяовьгчислйтели MULT1CAL ( в дальнейшем - вычислители ) и устанавливает методику и средства их первичной и периодической поверки.

Периодической поверке подвергают вычислители, находящиеся в эксплуатации. Межповерочный интервал вычислителей - четыре года

Внеочередной поверке в объеме периодической подвергают вычислители в случае утраты документов, подтверждающих прохождение первячиой или периодической поверки.

Перйодическая поверка может проводиться только по реально используемым измери-телън ым каналам вычислителя.

1 .Операции поверки.

При проведении первичной и периодической .поверки должны выполняться операции, указанные в таблице!..          Таблица 1

Примечания:

♦Допускается поверку вычислителя при измерений температуры производить одновременно с поверкой по измерению тепловой энергии.

2. Средства поверки.

Таблица 2

Все средства поверки должны быть поверены государственной метрологической службой и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 4,У<.‘ловия проведения поверки.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C              +( 20 ± 5);

• - относительная влажность воздуха . %              от 30 до 85

• - атмосферное давление, кПа.                        от 84 до 106,7

• - вибрация , тряска, удары, а также внешние электрические и магнитные поля . кроме земного, отсутствуют.

• -  напряжение сети электропитания, В от 198 до 253. при : f = 50 Гц,

• 5. Подготовка к. поверке.

Подготашшгшют эталонные СИ в соответствии с ТД на них.

• 6. Проведение поверки.

  • 6.1. Внешний осмотр вычислителя.

При внешнем осмотре вычислителя устанавливают: соответствие комплектности вычислителя, указанной в РЭ, состояние лакокрасочного покрытия, отсутствие механических повреждений, отсутствие дефектов, препятствующих чтению надписей и маркировки, идентификацию модели вычислителя по типу, номеру и программному коду нанесен

ным на тицетую панель.

1ил                                       Об

Стандартная система

ОIкрытая система-------------------—

Закрытая система-----------------—------™--------

Сменные моду ли--------------------------------------------нет —

Вход данных в импульсный вход—---------------------------

Выход данных в импудьсный выход----------------------------

Телефонный модем,'импульсный мод— — — 3

Шина М-Bus, EN 1434/ймпульсный вход-------------^------------

'Гелефонный модем/импульсный вход---------

4 20мА входы/' данные/ импульсный вход ---------------

Lon Works. ГГТ-ЮА'имиульс, вход—-——------— —-—

Едоки них ания---------------------------------------нет

Литиевая О батарея повышенной емкости---------

Блок питания 230 V АС-------

Блок питания 24 V AC/DC--------.------

Блок литания 240 V с входом SO

Блок питания 24 V с входом расходомера

Pt 5W Датчики температуры-----------------------------нет — --------------------

В комплекта с 2шт. (одашак.) UL'(RAFLOW 11—-—-------------------------

Кол поставки-----

4

Программный код (Prog) А-В-ССС-ССС

А - позиция, указывающая место установки водосчетчика (3-на подающем, 4- на обратном трубопроводе)

В - позиция, указывающая единицу измерения энергии (2-ГДяс, 3-кВТч, 4-МВтч, 5-1'кал);

ССС - ССС - позиция, указывающая коды расходомеров VI и V2 соответственно, по которым определяются цена (С или К) импульса и коэффициент деления Входного предсчетчяка ( ко-эффиц.иеит ”8”) для VI и V2.

Цена импульса (или: обратная ей величина) и указание места установки водосчетчика также указывается на лицевой панели.

Таблица 3

Значения коэффициента деления входного предсчетчика (SI

5

б.З.Опробование.

Для опробования и определения погрешности вычислителя собрать схему согласно приложению 1 (для MULTICAL ббС/Е) или приложению 2 (для MULTICAL 66D), подключая к колодкам и контактам снятой нижней крышки вычислителя эталонные средства измерения, кнопки и тумблеры. Допускается использовать одну подготовленную таким образом нижнюю крышку для поверки группы вычислителей., а также использовать специально оборудованную нижкюю крышку.

Установить на подготовленную нижнюю крышку поверяемый вычислитель (переднюю часть со снятой крышкой). На магазинах сопротивлений установить сопротивления, соответствующие значениям температур при разности температур At=150 °C. Подать на клеммы Kill и П-69 (клеммы входа импульсов от основных водосчетчиков или преобразователей расхода) количество импульсов, не меньшее чем коэффициент деления входного предсчетчика “S,”. Импульсы подавать от генератора или кнопкой вручную в згшисимости от необходимого количества. По индикатору поверяемого вычислителя убедиться в изменении показаний тепловой энергии (количества теплоты).

Для. проверки работоспособности дополнительных входов А и В подать на клеммы 65-66 и 6'7-68 не менее 10 импульсов. По индикатору поверяемого вычислителя убедиться в приращении показаний но дополнительным входам А и В.

6.3.Определсние относительной погрешности вычислителя.

• 6,3.1. Определение относительной погрешности вычислителя по каналу количества теплоты

Погрешность вычислителя определяют сравнением расчетного и экспериментального значений поверочного числа- Quick- числа.

Для определения экспериментального значения Quick-числа на вычислителе нажать левую и правую кнопки одновременно. Зафиксировать начальное значение Quick-числа. На

о

магазинах сопротивлений устанавливать сопротивления, соответствующие значениям температур, указанных в таблице 5 или 7. Подать от генератора И -импульсов (п > W*S , где значение S -из таблицы 3). Например: при S=1 нужно подать К) импульсов. После подачи импульсов вьгаислй^:гель переходит в режим индикации тепла. Количество импульсов определить по частотомеру. Частота импульсов для ССС>100 не выше 50 Гц, для СССдЮО не выше 2 Гц; амплитуда не более 3.5 В.

На вычислителе нажать левую и правую кнопки одновременно, зафиксировать конечное значение Quick-числа. Вычислить экспериментальное значение Quick-числа и занести и протокол. Предельное значение Quick-числа составляет 999999 и при достижении 1000000 начинает “с нуля”. В таких случаях начальное значение Quick-числа следует вычитать из суммы (1000000 + конечное значение Quick-числа.).

Для закрытых систем теплоснабжения расчетное Quick- число определяется яо формуле:

QuickC ЕзАть/! 000=

где : Qt'Hx - коэффициент из таблицы 4, выбираемый в соответствии со значением кода - ОСС, Es=S.N.C. Дьк_а/1000, МДж

С- цена импульса, л/имп,

N- целая часть числа n/s, где я- число импульсов, поданных на соответствующий вход вычислителя,

Д t- установленная разность температур, “С,

к₅₁=(Ь_ГО(д11_Х0В)*р/ Д t -тепловой коэффициент (коэффициент Шткжа), МДж/ м³ °C.

h_rDP,h_So_B - энтальпии воды в прямом и обратном трубопроводах, МДж/кг,

р- плотность воды в месте установки водосчетчика (на прямом или обратном трубопроводе), кг/м’.

Коэффициент Шткжа может быть взят из специальных таблиц, например, из таблиц МИ 2164, или вычислен с использованием таблиц стандартных справочных данных о свойствах воды.

Для открытых систем теплоснабжения расчетное Quick- число определяется по формуле:

Quick,_юм= [Elo.Ql_rftK. о./1 ООО]- (Ек>4?2гдж • оДООО]

где : Qt-дж, - коэффициент из таблицы 4, выбираемый в соответствии со значением кода -ССС, ’ ■       '

Elo-(Si«Ni*Cn Д цОдп) /1000. МДЖ

- Ё2о=( S₂.N₂«Ci* Д t₂.kto ) /1000, МДж

где: индекс 1 ( например Ni) -относится к параметрам теплоносителя на подающем трубопроводе, а индекс 2 ( например N-) -относится к параметрам теплоносителя на обратном трубопроводе.( разности температур А й и А t₂ соответственно разность температур теплоносителя в прямом трубопроводе и трубопроводе холодной воды и в обратном трубопроводе н трубопроводе холодной воды.

Таблица 4

Значения ОШск^-^ййсла для закрытых систем:.

В таблицах 5 и 6, где указаны рекомендуемые пары значений температур, даны примеры для некоторых моделей вычислителя при работе в закрытой системе.

Таблица. 5.

Таблица 6

Для маркировки ССС- 100

Погрешность поверяемого вычислителя определяют по формуле:

8= ± (Quick;, / QuicknoM--1)Ю0%

Проводится 3 измерения.

Относительная погрешность вычислителя при работе в закрытой системе не должна превышать

±1 % при Д t (3 < Д1 < 10) °C.;

±0,4 % при Д 1(10<Лт < 20) °C:

±0,3 % при At >20 °C.

Значения Ошск_й<)м-числа для открытых систем .

В таблице 7 указаны рекомендуемые пары, значений температур, даны примеры для некоторых моделей вычислителя при работе в открытой системе, при этом значения Ои1ек_ивм-опредеяены при объеме теплоносителя на прямом трубопроводе равном объему теплоносителя на обратном трубопроводе.

Для маркировки ССС< 100

Погрешность поверяемого вычислителя определяют по формуле;

5 ~ ± (Quick о / Quick_BaM_-1) 100%

Проводится 3 измерения.

Относительная погрешность вычислителя при работе в открытой системе не должна превышать

±1,3 % при A t (3 < At < 10) °C.; ±0,5 % при Д t(10<At < 20) °C; ±0,4% при At >20 °C.

• 6.3.2. Определение относительной погрешности при измерении времени.

Нажать и удерживать левую кнопку на вычислителе до появления индикации текущего времени.

В момент смены значения младшего разряда измерения времени запустите секундомер на время не менее 600с. Затем в момент смены значения младшего разряда остановите секундомер.

Определите относительную погрешность при измерении времени по формуле: §В=(Тв/То-1) 100%,

где: Тв.с -значение времени по дисплею вычислителя;

То,с -значение времени по эталонному секундомеру.

Вычислитель считается выдержавшим поверку, если погрешность (8в) не более ±0,1%.

• 6.3.3. Определение абсолютной погрешности вычислителя по измерению температуры (допускается совмещать с определением относительной погрешности по тепловой энергии)

Установленные при помощи эталонных сопротивлений значения температур сравнивают с показаниями вычислителя. Значения температур указаны соответственно в таблицах 5 и 7. Абсолютная погрешность вычислителя по измерению температуры определяется по формуле:

At ~       , С,

где:  t₃ , °C — показания вычислителя,

to, °C — температура по эталонному СИ.

Вычислитель считается вьадержавшим испытания, если A_t не более +0.3°С.

4

9

• 6.3.4. Поверка вычислителя при помощи персонального компьютера.

Поверка вычислителя MULTICAL с использованием ггерсоналыюго компьютера производится при помощи программы METERTOOL.

63.4.1. Описание оборудования.

Поверочное оборудование, тип №66-99-28х, применяется для тестирования и поверки прибора MUI/nCAL.

Тест включает объемную имитацию от 1 до 4-х входов для расходомеров, т.е. V1-V2-VA и

'                    VB.

Для всех трех входов температурных датчиков, Т1-Т2-ТЗ, имитируются различные температуры. Вместе с имитацией по объемам это создает базу данных для проверки энергорасчеТов.

Программное обеспечение METERTOOL, тип № 66-99-701 применяется как для конфигурирования, так для теста и поверки.

Передача Всех данных между компьютером и вычислителем производится через тот из последоватеМных портов компьютера, COMI...4, который подсоединен к поверочному оборудованию.

■х                         Внимание! Оборудование подсоединяется к источнику питания через канал ект-

)                   ный сетевой адаптеру настраиваемый на 9V.

Компьютер должен отвечать требованиям: компьютер PENTIUM с системой WINDOWS’95 и выше, не менее 20МВ свободного места на жестком диске, 16МВ ОЗУ монитор VGA 640 х 480 (рекомендуется 800 х 600)

принтер

Поверочное оборудование поставляется одного из трех типов, в зависимости от модификации применяемого MULTICAL и температурных точек, подлежащих тестированию.

6.3.4.2. Установочные параметры для поверки.

При первом применении программного обеспечения METERTOOL И поверочного оборудования в меню “Verification settings” (Установочные параметры для поверки) вводится ряд

am «лиип H^il/ ип _

' I

Zrw| 4?i : a 3rd PTzi’Ss

( ёй4.1578 QHn | 51&475 Ohm

I £33.337 Ohm

| 6-Й.1Б5 Ohm

Мв»>АЯ^С1

| SMltT Oh | *57ZS£i?r 0$;

-Number erf Int^jrortiona¹

калибровочных величин. Поскольку эти данные имеют решающее значение для результатов поверки, они зшдшцены паролем.

Относительная погрешность вычислителя при работе в закрытой системе не должна превышать:

±1 % при Д t (3 < At < 10) °C.;

+0,4 % при А £( 10<Л1 < 20) °C; ±0,3% при At >20 °C.

Относительная погрешность вычислителя при работе в открытой системе не должна превышать

+1,3 % при Д t (3 < At < 10) °C; +0,5 % при A t(10<At < 20) °C; +0,4% при At >20 °C.

Тепловые коэффициенты для прямой и обратной воды. Когда эталов-яые/кадибровочные значения для имитации температурных условий введены в программу, она автоматически рассчитывает истинный тепловой коэффициент (к-фактор), в соответствии с формулой в ЕЯ 1434.

Точки тестирования - 1, 2 и 3 - определяются величиной сопротивлений при имитированных температурах на терморезисторах поверочного оборудования. Расчетные точки температур приводятся в предшествующем: разделе.

Измеренное сопротивление. Для обновления значений сопротивлений температурных имитаторов в программу вводятся вновь замеренные с помощью эталонных резисторов значений сопротивлений. Сертификат калибровки с указанием замеренных значений сопротивления для всех имитаторов прилагается к поверочному оборудованию KAMSTRUP А/S при поставке. Имитаторы температуры должны ежегодно проходить поверку.

Задать количество интеграций. Введите в это поле количество интеграций для каждой точки тестирования.

6.3.4.3. Поверка.

Всю необходимую информацию можно передать непосредственно с вычислителя через последовательный интерфейс, что значительно упрощает поверку. Перед началом каждого теста или. процедуры поверки необходимо проверить правильность поверочных параметров, после чего выбором "‘Start test” запускается программа.

ми01сХ1Ж'бб-ео£'

Проведение теста занимает от 1 до 5 мин., в зависимости от типа теста и типоразмера счетчика.

По завершении теста результаты выводятся на дисплей. Если результаты удовлетворительные, то сохраните их (опция “Save...”), отправит все поверочные параметры в базу данных под серийным № вычислителя. Имеется опция сохранения данных и для поверки, и для контроля.

При необходимости вывести на печать Тест-сертификат с результатами тестов, выберите “Print certificate” вменю “File".

Поле “Test Туре” служит для выбора либо комбинированной с объемным тестом поверки, либо объемного теста иди поверки ио отдельности. При поверке MULTICAL типа 66-CDE только с одним расходомером, подключенным к (VI), можно выбрать проведение только поверочной процедуры, что сокращает время тестирования.

Рекомендуется проводить комбинированный тест-поверку, поскольку в этом случае тестируются все входы.

7.0формлеиие результатов поверки.

При положительных результатах поверки оформляется протокол поверки и свидетельство о поверке, установленной формы, йа вычислителе ставится клеймо поверителя, (см. Приложение 3,4).

При отрицательном результате поверки вычислитель бракуется с оформлением извещения о непригодаости и направляется в ремонт.

После ремонта вычислитель должен быть поверен повторно, и в случае повторения отрицательных результатов направляется в изолятор брака в порядке, установленном на пред-приятии-изготовителе.

Приложение 1

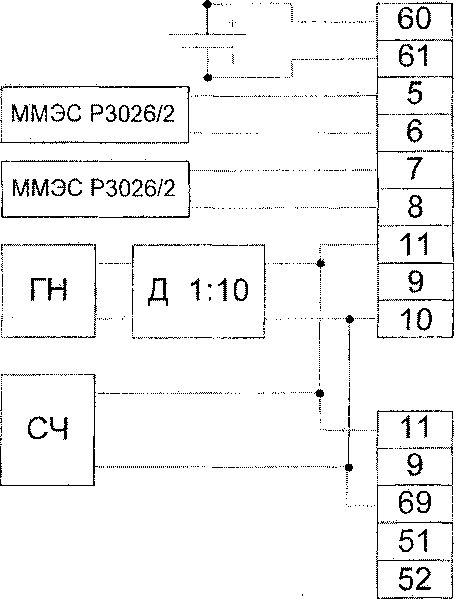

Схема. подключения эталонных СИ и других вспомогательных устройств к колодкам и контактам крышки вычислителя MULTICAL 66С/Е при поверке.

Имитация температуры подающего трубопровода

Имитация температуры обратного трубопровода

Имитация расхода подающего/обратного трубопровода

Имитация расхода дополнительного канала V2

(для MULTICAL Е)

ГН - генератор сигналов

СЧ - счетчик импульсов

Д - делитель 1:10 из комплекта генератора

Медные провода, присоединяющие меры Р3026/2, должны иметь сечение не менее 0,25 ММ* при длине не более 1м и быть одинаковой длины.

Приложение 2

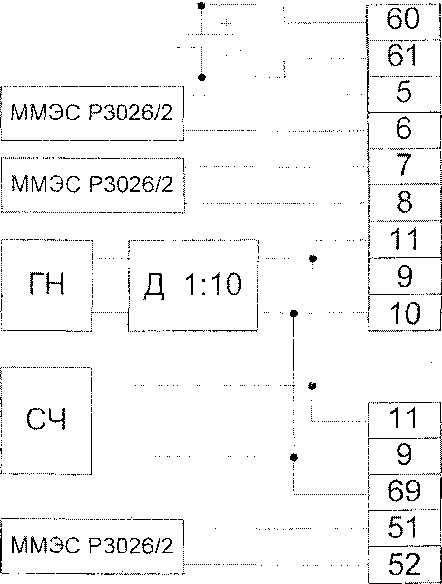

Схема подключения эталонных СИ и других вспомогательных устройств к колодкам и контактам крышки вычислителя MULT1CAL 66D при поверке.

Имитация температуры подающего трубопровода

Имитация температуры холодной воды

Имитация расхода подающего трубопровода

Имитация расхода обратного трубопровода

Имитация температуры обратного трубопровода

ГН - генератор сигналов СЧ - счетчик импульсов

Д - делитель 1:10 из комплекта генератора

Медные провода, йрисоединякяцие меры P3O26Z2, должны иметь сечение не менее 0.25 мм* при длине не более 1м и быть одинаковой длины.

Приложение 3

Протокол поверки вычислителя “ MULTICAL 66С/Е'

S/N__________ Программный код (Prog)_____ •  ____

Дата поверки "___"__________200 г.

Значение тепловой энергии др                              после ........................... повяжи

Результат поверки

Поверитель .__

Приложение 4

Протокол поверки вычислителя “ MULTICAL 661>“

Дата поверки ”______"______________200 г.

Результат поверки

(годен, не годен)

(подпись)
