МЕТОДИКА ПОВЕРКИ

MRU-200-20 МП г. Москва

2020 г.

Содержание

• 1  ВВОДНАЯ ЧАСТЬ

• 2  ОПЕРАЦИИ ПОВЕРКИ

• 3  СРЕДСТВА ПОВЕРКИ

• 4  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6  УСЛОВИЯ ПОВЕРКИ

• 7  ПОДГОТОВКА К ПОВЕРКЕ

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Проверка электрического сопротивления изоляции

  • 8.3 Проверка электрической прочности изоляции

  • 8.4 Опробование и подтверждение соответствия программного обеспечения

  • 8.5 Определение метрологических характеристик

    • 8.5.1 Определение абсолютной погрешности измерения действующего значения напряжения

переменного тока (напряжение помех)

• 8.5.2 Определение абсолютной погрешности измерения электрической частоты переменного

тока (частота помех). Только для MRU-200, MRU-200-GPS

• 8.5.3 Определение абсолютной погрешности измерения электрического сопротивления

защитных проводников

• 8.5.4 Определение абсолютной погрешности измерения электрического сопротивления

вспомогательных электродов

• 8.5.5 Определение абсолютной погрешности измерения электрического сопротивления

заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов

• 8.5.6. Определение абсолютной погрешности измерения электрического сопротивления

заземляющего устройства с использованием клещей в условиях влияния вспомогательных электродов

• 8.5.7. Определение абсолютной погрешности измерения электрического сопротивления

заземляющего устройства методом двух клещей, (при наличии передающих клещей N-1 в комплекте измерителя)

• 8.5.8. Определение абсолютной погрешности измерения электрического сопротивления

заземляющего устройства импульсным методом. Только для MRU-200, MRU-200-GPS

• 8.5.9. Определение абсолютной погрешности измерения силы переменного тока. Только для

MRU-200, MRU-200-GPS

• 8.5.10. Определение абсолютной погрешности измерения электрического сопротивления

заземляющего устройства с адаптером ERP-1. Только для MRU-200, MRU-200-GPS. (При наличии адаптера ERP-1 и измерительных клещей в комплекте измерителя)

• 9  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ПРИЛОЖЕНИЕ Б (Рекомендуемое)

ПРИЛОЖЕНИЕ В (Обязательное)

• 1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на измерители параметров заземляющих устройств MRU, модификаций: MRU-120, MRU-200, MRU-200-GPS (далее по тексту - измерители) и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять измерители до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять измерители в процессе эксплуатации и/или хранения.

• 1.4 Допускается проведение поверки на меньшем числе измеряемых величин поддиапазонов измерений в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.5 Интервал между поверками 1 год.

• 1.6 Основные метрологические характеристики приведены в таблицах 1-3.

Таблица 1 - Метрологические характеристики измерителей для модификации MRU-120

Продолжение таблицы 1

U - измеренное значение напряжения переменного тока;

Rc - измеренное значение электрического сопротивления защитных проводников;

Re - измеренное значение электрического сопротивления заземляющего устройства;

Rs, Rji - измеренное значение электрического сопротивления вспомогательных электродов;

е.м.р. - единица младшего разряда.

Примечания:

” Диапазон измерений сопротивления защитных проводников R_c (согласно ГОСТ IEC 61557-4-2013): от 0,24 Ом до 19,9 кОм;

• ²⁾ Диапазон измерения сопротивления заземляющих устройств R_E (согласно ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007)): от 0,3 Ом до 19,9 кОм;

• ³⁾ Диапазон измерения сопротивления заземляющих устройств R_E (согласно ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007)): от 0,44 Ом до 1999 кОм;

²⁾³⁾ Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием сопротивления вспомогательных электродов Rh и Rs, %:

При Rh > 1 кОм или Rs > 1 кОм: ±( —- • 200 4--—--5 • 10~³ 4- R.. • 4 • 10“⁴)

^Г 2 ^V /?₅+ 10⁶ R_E R_H+200 ^{н J}

Таблица 2 - Метрологические характеристики измерителей для модификаций MRU-200, MRU-200-GPS

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики измерителей для модификаций MRU-200, MRU-200-GPS при использовании адаптера ERP-1

Продолжение таблицы 3

Re - измеренное значение электрического сопротивления заземляющего устройств;

е.м.р. - единица младшего разряда;

Un - напряжение постоянного тока (измерительное напряжение) в режиме измерения сопротивления заземляющего устройства;

Rs, Rn - измеренное значение электрического сопротивления вспомогательных электродов.

Примечание:

^Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием сопротивления вспомогательных электродов R_H и Rs, %:

• - для R_e < 3,999 Ом и Un = 25 В; при Rn > 500 Ом или R_s > 500 Ом: + ( —- ■ 200 Ч--—--5 • 10^_3 Ч- f 1 + —) • R_H • 4 • 10^-4^

\ r_s+ ю⁶        R_E-R_H+200            \ r_eJ ^п          /

• - для Re > 3,999 Ом и Un = 25 В; при Rh > 1 кОм или R_s > 1 кОм: +( —- • 200 Ч--—--5 • 10^_3 Ч- Ru • 20 • 10^-4)

⁴ /?$+ 10⁶          R_e-R_h+200                ¹¹             '

• - для: Re < 3,999 Ом и Un = 50 В; при Rh > 500 Ом или Rs > 500 Ом: Ч- ( —- • 200 Ч--—--5 • 10^_3 Ч- fl + —) • R_H • 4 • 10“^4>)

• - для Re > 3,999 Ом и Un = 50 В; при Rh > 1 кОм или Rs > 1 кОм: ±(       • 200 Ч- —’ 5 • 10“³ Ч- R_H • 15 • 10^-4)

• 2.1 При проведении поверки проводят операции, указанные в таблице 4.

Таблица 4 - Операции поверки

Продолжение таблицы 4

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций

• 3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 5.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Вместо указанных в таблице 5 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 5 - Средства поверки

• 4.1 К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения измерителей необходимо обеспечить выполнение следующих требований:

• - подсоединение измерителя и оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - присоединения измерителя и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с измерителем в условиях температуры и влажности, выходящих за допустимые значения;

• - запрещается работать с измерителем в случае обнаружения его повреждения.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• -  температура окружающей среды, °C              от плюс 21 до плюс 25;

• -  атмосферное давление, кПа                       от 85 до 105;

• -  относительная влажность воздуха, %              от 20 до 60.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  изучить руководство по эксплуатации на поверяемые измерители, а также руководства по эксплуатации применяемых средств поверки;

• -  выдержать средства измерений в условиях окружающей среды, указанных в п.6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• -  подготовить к работе средства измерений и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

• 7.2 Определение метрологических характеристик должно производиться со штатными аксессуарами из комплекта измерителя.

• 7.3 В соответствии с руководством по эксплуатации на поверяемый измеритель: установить номинальную частоту сети в измерителе = 50 Гц.

• 7.4 При проведении поверки по п. 8.5.8 критичен ресурс аккумуляторной батареи. Необходимо полностью зарядить поверяемый измеритель. При использовании аккумулятора с возрастом от 2 лет возможно выключение измерителя в процессе проведения измерения. В этом случае необходимо его заменить.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:

• -  комплектность измерителя в соответствии с руководством по эксплуатации;

• -  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• -  все разъемы не должны иметь повреждений и должны быть чистыми.

Результаты считаются положительными, если выполняются все вышеуказанные требования.

Проверку электрического сопротивления изоляции в нормальных климатических условиях проводить следующим образом:

• 1) подготовить измеритель и установку для проверки электрической безопасности GPI 745 А (далее - установка) в соответствии с эксплуатационной документацией;

• 2) подключить установку и подать значение напряжения постоянного тока не менее (500± 100) В между измерительной цепью и корпусом.

• 3) измерить значение электрического сопротивления изоляции.

Результаты считаются положительными, если измеренное значение электрического сопротивления изоляции составляет не менее 100 МОм.

Проверку электрической прочности изоляции в нормальных климатических условиях проводить следующим образом:

• 1) подготовить измеритель и установку для проверки электрической безопасности GPI 745 А (далее - установка) в соответствии с эксплуатационной документацией;

• 2) подключить установку и подать испытательное напряжения синусоидальной формы (действующее значение) величиной 5 000 В между корпусом измерителей и контактами Hi и Low; между контактами Hi и Low (испытательное напряжение плавно увеличивать от нуля до 5000 В действующего значения напряжения);

• 3) подавать испытательное напряжение в течение 1 минуты, после чего плавно снизить до нуля и отключить установку. Результаты считаются положительными, если во время испытаний не было пробоя или перекрытия изоляции (падение напряжения до нуля указывает на наличие пробоя или перекрытия изоляции). Появление «короны» или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

• 8.4.1 Опробование

• 1) Подготовить и включить измеритель в соответствии с руководством по эксплуатации.

• 2) Проверить: работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш. Результаты считаются положительными, если сохранятся работоспособность дисплея и клавиш управления, а также режимы, отображаемые на дисплее, при нажатии соответствующих клавиш соответствуют руководству по эксплуатации.

• 8.4.2 Подтверждение соответствия программного обеспечения

• 1) Подготовить и включить измеритель в соответствии с руководством по эксплуатации.

• 2) Подтверждение соответствия, внутреннего программного обеспечения (далее по тексту - ПО) осуществляется путем определения идентификационного наименования и номера версии ПО.

• 3) Для определения идентификационного наименования и номера версии внутреннего ПО проверить информацию, отображаемую на дисплее измерителя в разделе меню - сведения об измерителе. Результат определения идентификационного наименования считают положительным, если идентификационное наименование и номер версии внутреннего ПО соответствует данным, указанным в Приложении Б.

Определение метрологических характеристик проводят в следующей последовательности:

• 1) Включить питание измерителя. Выбрать режим «2Р».

• 2) Собрать схему, представленную на рисунке 1, установив на калибраторе значение воспроизводимого напряжения переменного тока в соответствии с таблицами: А.1 Приложения А для MRU-120; Б.1 Приложения Б для MRU-200, MRU-200-GPS.

• 3) Зафиксировать показания поверяемого измерителя, и результат занести в таблицы А.1, Б.1.

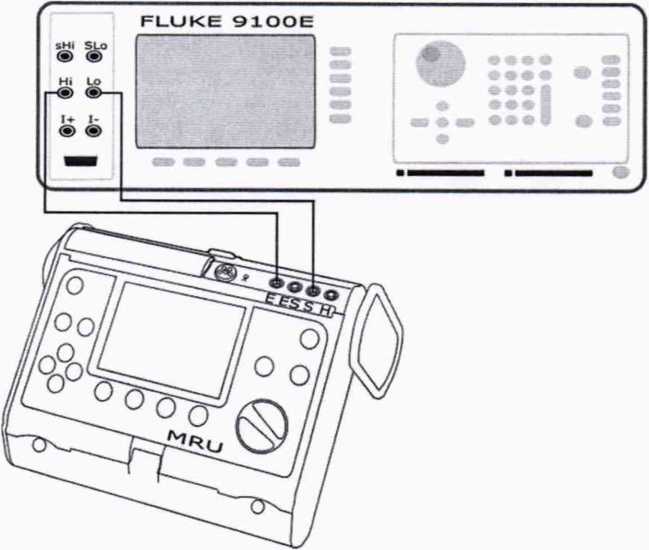

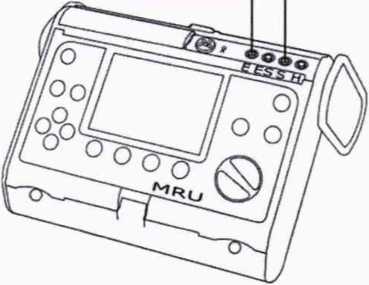

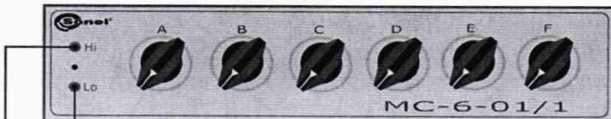

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения: действующего значения напряжения переменного тока; электрической частоты переменного тока.

где MRU - поверяемый измеритель MRU-120, MRU-200, MRU-200-GPS;

FLUKE 9100Е - калибратор универсальный 9100Е.

• 4) Рассчитать абсолютную погрешность измерения действующего значения напряжения переменного тока по формуле (1):

АХ — Х_изм -Хуст                                               I

где Хуст - значение, воспроизводимое эталонным средством измерения;

Хизм - показания поверяемого измерителя.

• 5) Повторить п.2 - п.4 для соответствующих значений таблиц А.1, Б.1.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблицах А.1, Б.1.

• 1) Включить питание измерителя. Выбрать режим «2Р».

• 2) Собрать схему, представленную на рисунке 1, установив на калибраторе значение воспроизводимой электрической частоты переменного тока в соответствии с таблицей Б.2, представленной в приложении Б.

• 3) Зафиксировать показания поверяемого измерителя, и результат занести в таблицу Б.2.

• 4) Рассчитать абсолютную погрешность измерения электрической частоты переменного тока по формуле (1).

• 5) Повторить п.2 - п.4 для соответствующих значений таблицы Б.2.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблице Б.2.

• 1) Включить питание измерителя. Выбрать режим «2Р».

• 2) Собрать схему, представленную на рисунке 2, установив на магазине сопротивлений декадные переключатели в нулевое положение. В соответствии с эксплуатационной документацией на поверяемый измеритель провести обнуление сопротивления измерительных проводников.

• 3) Установить на магазине сопротивлений значение воспроизводимого электрического сопротивления в соответствии с таблицами: А.2 Приложения А для MRU-120; Б.З Приложения Б для MRU-200, MRU-200-GPS.

• 4) Нажать клавишу START, зафиксировать показания поверяемого измерителя, и результат занести в таблицы А.2, Б.З.

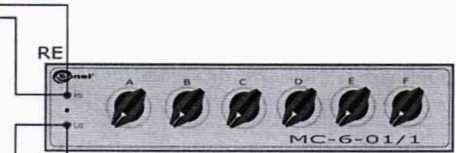

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления защитных проводников.

где MRU -поверяемый измеритель MRU-120, MRU-200, MRU-200-GPS;

МС-6-01/1 -магазин электрического сопротивления МС-6-01/1.

• 5) Рассчитать абсолютную погрешность измерения электрического сопротивления защитных проводников по формуле (1).

• 6) Повторить п.З - п.5 для соответствующих значений таблиц А.2, Б.З.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблицах А.2, Б.З.

• 1) Включить питание измерителя. Выбрать режим «4Р».

• 2) Собрать схему, представленную на рисунке 3, установив на магазинах сопротивлений значения воспроизводимого электрического сопротивления Rs, Rh, RE в соответствии с таблицами: А.З Приложения А для MRU-120; Б.4 Приложения Б для MRU-200, MRU-200-GPS. На поверяемом измерителе установить измерительное напряжение в соответствии с таблицами.

• 3) Нажать клавишу START, зафиксировать показания поверяемого измерителя, и результат занести в таблицы А.З, Б.4.

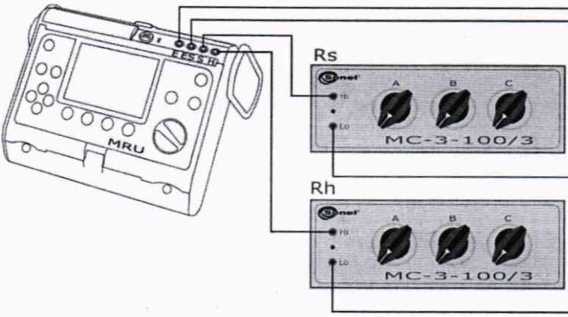

  Рисунок 3 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления: вспомогательных электродов; заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов (режим 4Р); заземляющего устройства импульсным методом.



где MRU - поверяемый измеритель MRU-120, MRU-200, MRU-200-GPS;

МС-6-01/1- магазин электрического сопротивления МС-6-01/1; МС-3-100/3- магазин электрического сопротивления МС-3-100/3;

• 4) Рассчитать абсолютную погрешность измерения электрического сопротивления вспомогательных электродов по формуле (1).

• 5) Повторить п.2 - п.4 для соответствующих значений таблиц А.З, Б.4.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблицах А.З, Б.4.

• 8.5.5 Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов.

• 1) Включить питание измерителя. Выбрать режим «4Р».

• 2) Собрать схему, представленную на рисунке 3, установив на магазинах сопротивлений значения воспроизводимого электрического сопротивления Rs, Rh, RE в соответствии с таблицами: А.4 Приложения А для MRU-120; Б.5 Приложения Б для MRU-200, MRU-200-GPS. На поверяемом измерителе установить измерительное напряжение в соответствии с таблицами.

• 3) Нажать клавишу START, зафиксировать показания поверяемого измерителя, и результат занести в таблицы А.4, Б.5.

• 4) Рассчитать абсолютную погрешность измерения электрического сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов (режим 4Р) по формуле (2):

AR ⁼ Rh3m - RycT — Ro                    (2)

где R_yCT - показания МС-6-01/1;

R,_BM - показания поверяемого измерителя;

Ro - начальное сопротивление магазина электрического сопротивления МС-6-01/1.

• 5) Повторить п.2 - п.4 для соответствующих значений таблицы А.4, Б.5.

• 6) Выбрать режим «ЗР».

• 7) Собрать схему, представленную на рисунке 4, установив на магазинах сопротивлений значения воспроизводимого электрического сопротивления Rs, Rh, RE в соответствии с таблицами А.5, Б.6. На поверяемом измерителе установить измерительное напряжение в соответствии с таблицами.

Rx

МС-З-1 оо/з

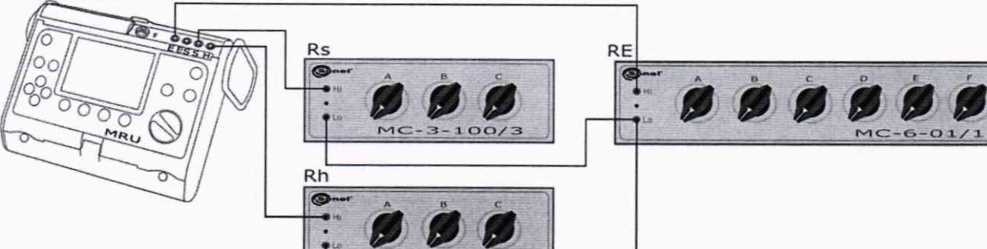

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов (режим ЗР).

где MRU - поверяемый измеритель MRU-120, MRU-200, MRU-200-GPS;

МС-6-01/1- магазин электрического сопротивления МС-6-01/1;

МС-3-100/3- магазин электрического сопротивления МС-3-100/3.

• 8) Нажать клавишу START, зафиксировать показания поверяемого измерителя, и результат занести в таблицу А.6.

• 9) Рассчитать абсолютную погрешность измерения электрического сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов (режим ЗР) по формуле (3):

AR ^— Rh3m ~ RycT — R_x ~ Ro                       (3)

где   R_ycT - показания МС-6-01 /1;

R„_3M - показания поверяемого измерителя;

R_x - электрическое сопротивление проводника, подключенного к разъему «Е» поверяемого измерителя (электрическое сопротивление оригинальных аксессуаров SONEL: провод измерительный 1,2 м с разъемами «банан» = 10,3 мОм; зонд острый с разъемом «банан» = 0,97 мОм.)

Ro - начальное сопротивление магазина электрического сопротивления МС-6-01/1.

• 10) Повторить п.7 - п.9 для соответствующих значений таблиц А.5, Б.6.

И) Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблицах А.4, Б.5, А.5, Б.6.

• 8.5.6. Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства с использованием клещей в условиях влияния вспомогательных электродов.

• 1) Включить питание измерителя. В соответствии с эксплуатационной документацией провести калибровку клещей С-3.

• 2) Выбрать режим «ЗРЯ» и тип клещей С-3.

• 3) Собрать схему, представленную на рисунке 5, установив на магазинах сопротивлений значения воспроизводимого электрического сопротивления Rs, Rh, RE в соответствии с таблицами: А.6 Приложения А для MRU-120; Б.7 Приложения Б для MRU-200, MRU-200-GPS. На поверяемом измерителе установить измерительное напряжение в соответствии с таблицами.

4) Нажать клавишу START, зафиксировать показания поверяемого измерителя, и результат занести в таблицы А.6, Б.7.

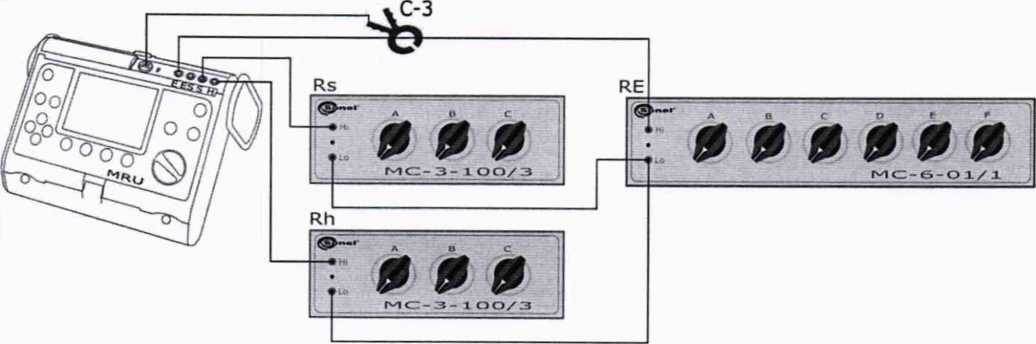

Рисунок 5 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления заземляющего устройства с использованием клещей в условиях влияния вспомогательных электродов (режим ЗРЯ).

где MRU - поверяемый измеритель MRU-120, MRU-200, MRU-200-GPS;

МС-6-01/1-магазин электрического сопротивления МС-6-01/1; МС-3-100/3- магазин электрического сопротивления МС-3-100/3; С-3 - клещи измерительные С-3.

• 5) Рассчитать абсолютную погрешность измерения электрического сопротивления заземляющего устройства с использованием клещей в условиях влияния вспомогательных электродов (режим ЗРЯ) по формуле (2).

• 6) Повторить п.З - п.5 для соответствующих значений таблиц А.6, Б.7.

• 7) Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблицах А.6, Б.7.

• 8.5.7. Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства методом двух клещей, (при наличии передающих клещей N-1 в комплекте измерителя).

• 1) Включить питание измерителя. В соответствии с эксплуатационной документацией провести калибровку клещей С-3.

• 2) Выбрать режим «ЯЯ».

• 3) Собрать схему, представленную на рисунке 6, установив на магазине сопротивлений значения воспроизводимого электрического сопротивления в соответствии с таблицами: А.7 Приложения А для MRU-120; Б.8 Приложения Б для MRU-200, MRU-200-GPS.

• 4) Нажать клавишу START, зафиксировать показания поверяемого измерителя, и результат занести в таблицы А.7, Б.8.

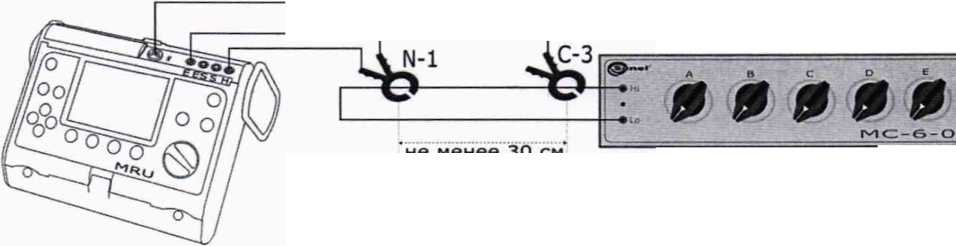

Рисунок 6 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления заземляющего устройства методом двух клещей (режим ЯЯ).

где MRU - поверяемый измеритель MRU-120, MRU-200, MRU-200-GPS;

МС-6-01/1-магазин электрического сопротивления МС-6-01/1;

С-3 - клещи измерительные С-3;

N-1 - клещи передающие N-1.

• 5) Рассчитать абсолютную погрешность измерения электрического сопротивления электрического сопротивления заземляющего устройства методом двух клещей (режим ЯЯ) по формуле (2).

• 6) Повторить п.З - п.5 для соответствующих значений таблицы А.7, Б.8.

• 7) Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблицах А.7, Б.8.

• 8.5.8. Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства импульсным методом. Только для MRU-200, MRU-200-GPS.

• 1) Включить питание измерителя. Убедиться, что уровень заряда аккумуляторной батареи составляет 100%. (Возможность проведения измерений в данном режиме зависит от ресурса аккумуляторной батареи. При использовании аккумулятора с возрастом от 2 лет, возможно выключение измерителя при проведении измерения. В этом случае необходима замена аккумулятора.) Выбрать режим «4Р J».

• 2) Собрать схему, представленную на рисунке 3, установив на магазинах сопротивлений значения воспроизводимого электрического сопротивления в соответствии с таблицей Б.9, приложения Б. На поверяемом измерителе установить время импульса в соответствии с таблицей.

• 3) Нажать клавишу START, зафиксировать показания поверяемого измерителя, и результат занести в таблицу Б.9.

• 4) Рассчитать абсолютную погрешность измерения электрического сопротивления заземляющего устройства импульсным методом (режим 4Р J) по формуле (2).

• 5) Повторить п.2 - п.4 для соответствующих значений таблицы Б.9.

• 6) Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблице Б.9.

• 1) Включить питание измерителя. Выбрать режим «I» и тип подключенных клещей.

• 2) Собрать схему, представленную на рисунке 7, установив на калибраторе значение воспроизводимой силы переменного тока в соответствии с таблицей Б. 10 приложения Б.

• 3) Зафиксировать показания поверяемого измерителя, и результат занести в таблицу Б. 10

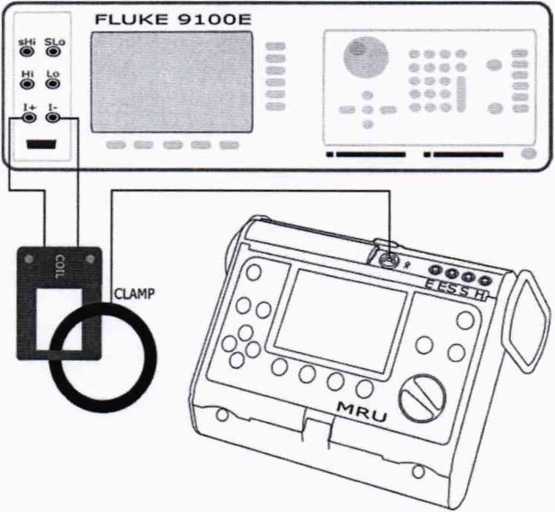

Рисунок 7 - Структурная схема определения абсолютной погрешности измерения силы переменного тока (режим I).

где MRU - поверяемый измеритель MRU-200, MRU-200-GPS;

FLUKE 9100Е - калибратор универсальный 9100Е;

COIL - токовая катушка из комплекта калибратора универсального 9100Е;

CLAMP - измерительные клещи С-3, F.

• 4) Рассчитать абсолютную погрешность измерения силы переменного тока (режим I) по формуле (1).

• 5) Повторить п.2 - п.4 для соответствующих значений таблицы Б. 10.

• 6) Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблице Б. 10.

• 8.5.10. Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства с адаптером ERP-1. Только для MRU-200, MRU-200-GPS. (При наличии адаптера ERP-1 и измерительных клещей в комплекте измерителя).

• 1) Включить питание измерителя и выбрать режим «ЗРЯ.

• 2) Включить питание адаптера ERP-1 и выбрать тип подключенных клещей.

• 3) Собрать схему, представленную на рисунке 8, установив на магазинах сопротивлений значения воспроизводимого электрического сопротивления Rs, Rh, Re в соответствии с таблицей Б. И Приложения Б. Также, в соответствии с таблицей: на поверяемом измерителе установить измерительное напряжение; измерительные клещи обернуть вокруг измеряемого проводника в необходимом количестве витков; на адаптере ERP-1 установить тип подключенных клещей и количество витков.

• 4) Нажать клавишу START, зафиксировать показания поверяемого измерителя, и результат занести в таблицу Б. 11.

  CLAMP

  О

  Rs___________________ RE

  А       О       С

  Ж Ж Ж

  МС- 3- 1 0 0/3



  Рисунок 8 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления заземляющего устройства с адаптером ERP-1. (режим ЗРЯ).



  о       Е       Г

  0 9 9

  МС-б-О 1/ 1

где MRU - поверяемый измеритель MRU-200, MRU-200-GPS;

МС-6-01/1-магазин электрического сопротивления МС-6-01/1;

МС-3-100/3-магазин электрического сопротивления МС-3-100/3;

CLAMP - измерительные клещи FS-2 или FSX-3;

ERP-1 - адаптер ERP-1.

• 5) Рассчитать абсолютную погрешность измерения электрического сопротивления заземляющего устройства с использованием с использованием адаптера ERP-1 (режим ЗРЯ) по формуле (2).

• 6) Повторить п.З - п.5 для соответствующих значений таблицы Б.11.

• 7) Результаты поверки считают положительными, если полученные значения погрешностей не превышают значений, указанных в таблице Б. 11.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

полное наименование аккредитованной на право поверки организации;

номер и дата протокола поверки;

наименование и обозначение поверенного средства измерений;

заводской (серийный) номер;

обозначение документа, по которому выполнена поверка;

наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

температура и влажность в помещении;

фамилия лица, проводившего поверку;

результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 Положительные результаты поверки измерителя оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, и нанесением знака поверки.

• 9.3 Знак поверки наносится на корпус измерителя и (или) на свидетельство о поверке.

• 9.4 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Начальник отдела комплексного метрологического обеспечения инновационных проектов ООО «ИЦРМ»

Протокол результатов поверки измерителей параметров заземляющих устройств MRU, модификация MRU-120.

Внешний осмотр:

Проверка электрического сопротивления изоляции:

Проверка электрической прочности изоляции: Опробование:

Подтверждение соответствия программного обеспечения:

Таблица А.1 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока.

Таблица А.2 Определение абсолютной погрешности измерения электрического сопротивления защит-

ных проводников.

Таблица А.4 Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов. Режим 4Р.

Протокол результатов поверки измерителей параметров заземляющих устройств MRU, модификации: MRU-200; MRU-200-GPS.

Внешний осмотр:

Проверка электрического сопротивления изоляции:

Проверка электрической прочности изоляции: Опробование:

Подтверждение соответствия программного обеспечения:

Таблица Б.1 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока.

Таблица Б.2 Определение абсолютной погрешности измерения электрической частоты переменного тока.

проводников.

Таблица Б.4 Определение абсолютной погрешности измерения электрического сопротивления вспомо-гательных электродов.

4Р.

Таблица Б.6 Определение абсолютной погрешности измерения сопротивления заземляющего устройства без использования клещей в условиях влияния вспомогательных электродов. Режим ЗР.

Таблица Б.8 Определение абсолютной погрешности измерения сопротивления заземляющего устройства методом двух клещей. Режим клещи + клещи. (Только при наличии клещей N-1 в комплекте измерите-ля.)

Продолжение таблицы Б. 10

Таблица Б.11 Определение абсолютной погрешности измерения сопротивления заземляющего устрой-ства с адаптером ER.P-1.

Таблица В.1 - Характеристики программного обеспечения измерителей параметров заземляющих устройств MRU, модификации: MRU-200; MRU-200-GPS.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

32
