Методика поверки «ГСИ. Приборы контроля освещенности 1 ПН 124» (МП 058.М4-16)

УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИОФИ»

____Н.П. Муравская

«11» октября 2016 г.

Государственная система обеспечения единства измерений

Методика поверки

МП058.М4-16

Главный метролог

ФГУП «ВНИИОФИ»

С. Н. Него да «11» октября 2016 г.

Москва

2016 г

• 1 Введение

  • 1.1 Настоящая методика распространяется на приборы контроля освещенности 1 ПН 124 (далее по тексту - приборы), предназначенные для измерений уровня освещённости, создаваемой искусственным или естественным источником, расположенным произвольно относительно прибора, и определяет методы и средства первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

• 2 Операции поверки

  • 2.1 При проведении первичной и периодической поверок должны быть выполнены

    2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

    3 Средства поверки

    3.1 При проведении первичной и периодических поверок должны быть применены

операции, указанные в таблице 1. Таблица 1

2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

средства, указанные в таблице 2. Таблица 2

• 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых приборов с требуемой точностью.

• 4 Требования к квалификации поверителя и требования безопасности

  • 4.1   К работе с приборами допускаются лица, изучившие настоящую методику и Руководство по эксплуатации приборов и средств поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н.

  • 4.2   При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при испытаниях, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 4.3   При выполнении поверки должны соблюдаться требования, указанные в «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором, а также требования руководства по эксплуатации приборов.

  • 4.4   Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 4.5   Приборы не оказывают опасных воздействий на окружающую среду и не требует специальных мер по защите окружающей среды.

• 5 Условия поверки

  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

-температура окружающей среды, °C

-относительная влажность воздуха

-атмосферное давление, кПа

• 5.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещение не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (особенно бензина и разбавителя), способных вызвать коррозию краски.

• 5.3 В помещении не допускаются посторонние источники излучения, мощные постоянные и переменные электрические и магнитные поля.

• 6 Подготовка к поверке

  • 6.1 Перед началом работы с приборами необходимо внимательно изучить руководство по эксплуатации, а также ознакомиться с правилами их подключения.

  • 6.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

  • 6.3 При осмотре и подготовке поверяемого прибора к работе необходимо проверить его внешний вид с целью выявления механических повреждений, коррозии, загрязнений.

  • 6.4 Если аккумуляторы не заряжены, то зарядить их зарядным устройством.

  • 6.5 Открыть крышку 9 в соответствии с рисунком 1. Установить заряженные аккумуляторы в батарейном отсеке 8 в соответствии с полярностью, указанной на корпусе батарейного отсека. Закрыть крышку батарейного отсека защелкой 11.

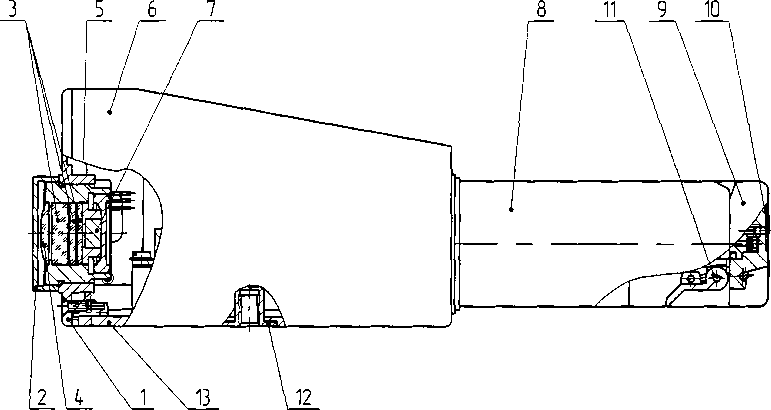

• I - крышка; 2 - крышка; 3 - светофильтры; 4 - молочное стекло; 5 - оправа; 6 - корпус;

• 7 - фото приемник; 8 - батарейный отсек; 9 - крышка; 10 - планка с маркировкой;

• II - защелка; 12 - крышка.

Рисунок 1

7 Проведение поверки

• 7.1.1 При внешнем осмотре должно быть установлено:

• - соответствие комплектности и маркировки приборов Руководству по эксплуатации;

• - отсутствие на наружных поверхностях трещин и вмятин;

• - отсутствие на поверхности молочного стекла и индикатора трещин, сколов, пыли, грязи и следов масляных пятен;

• - отсутствие на внутренней поверхности батарейного отсека и его крышке следов коррозии.

• 7.1.2 Приборы считаются прошедшими операцию поверки, если корпус, внешние элементы, органы управления не повреждены, отсутствуют механические повреждения и

ослабления элементов конструкции, маркировка соответствует требованиям НТД, а комплектность - комплектности, приведенной в таблице 3.

Таблица 3

• 7.2.1 Включить прибор нажатием кнопки ВКЛ. в соответствии с рисунком 2.

• 7.2.2 Проверить установку режима «ночь» - на индикаторе должен изображаться темный круг. Если отображается светлый круг, переключить режим нажатием кнопки ДЕНЬ в соответствии с рисунком 2.

• 7.2.3 Маховичком 17 установить нулевой отсчет «0.00Е-4 ± 1.00. Е-4» на индикаторе 16.

• 7.2.4 Нажатием кнопки ВКЛ выключить прибор.

• 7.2.5 Приборы считаются прошедшими операцию поверки, если их включение прошло успешно, все органы управления работают исправно и на индикаторе выводится значение установленного нулевого отсчета «0.00Е-4 ± 1.00. Е-4».

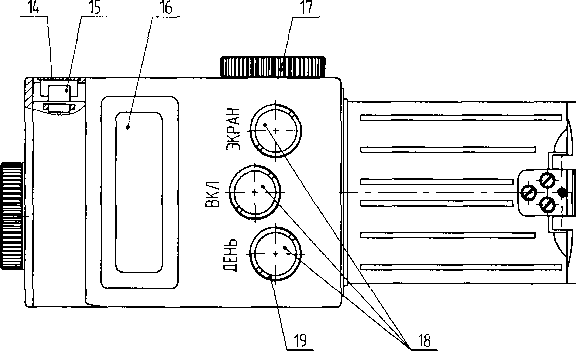

14 - крышка; 15 - вилка разъема RS-232; 16 - индикатор; 17 - маховичок; 18 - кнопки управления; 19 - гайка.

Рисунок 2

• 7.3.1 Проверяют соответствие заявленных идентификационных данных программного обеспечения, идентификационное наименование программного обеспечения, номер версии программного обеспечения.

• 7.3.2 Проводят проверку уровня защиты программного обеспечения от непреднамеренных и преднамеренных изменений (уровни низкий, средний или высокий).

• 7.3.3 Проводят оценку влияния программного обеспечения на метрологические характеристики приборов.

• 7.3.4 Приборы признаются прошедшими операцию поверки, если уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014, а идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 4.

аблица 4

• 7.4 Определение метрологических характеристик

• 7.4.1.1 Определение диапазона измерений освещенности проводят на Государственном первичном специальном эталоне единицы силы света малых уровней в диапазоне от 10’⁶ до 10 кд ГЭТ 214-2014 и на Государственном вторичном эталоне единиц силы света непрерывного излучения в диапазоне от 1 до 500 кд и освещенности непрерывного излучения в диапазоне от 1 до 10⁵ лк.

• 7.4.1.2 Определение диапазона измерений освещенности в режиме «ночь» (до 10 лк).

• 7.4.1.2.1 Установить прибор на одной оптической оси с источником силы света малых уровней из состава ГЭТ 214-2014.

• 7.4.1.2.2 Включить источник силы света малых уровней и поочередно установить на нем силу света, соответствующую значениям освещенности 0,001; 0,1; 1,0; 10,0 лк. Прибор освещают в направлении, перпендикулярном к его приемной поверхности, на расстоянии от источника силы света малых уровней не менее чем 0,5 м.

• 7.4.1.2.3 Включить прибор нажатием кнопки ВКЛ. Включить подсветку экрана нажатием кнопки ЭКРАН. Проверить установку режима «ночь» - на индикаторе должен отображаться темный круг (если отображается светлый круг, переключить режим нажатием кнопки ДЕНЬ). Маховичком 17 установить нулевой отсчет «0.00Е-4» на индикаторе 16. Снять крышку 2 с оправы 5.

• 7.4.1.2.4 Измерить освещенность и снять отсчет на индикаторе 16 - значение освещенности в лк.

• 7.4.1.2.5 Повторить пункт 7.4.1.2.4 пять раз при установленном уровне освещенности.

• 7.4.1.2.6 Повторить пункты 7.4.1.2.4  -  7.4.1.2.5 поочередно для значений

освещенности в диапазоне от 0,001 до 10,000 лк.

• 7.4.1.2.7 Нажатием кнопки ВКЛ выключить прибор; на оправу 5 надеть крышку 2.

• 7.4.1.3 Определение диапазона измерений освещенности в режиме «ночь» (от 10 до 100 лк) в режиме «день» (более 100 лк).

• 7.4.1.3.1 Установить прибор на одной оптической оси с источником излучения (эталонной светоизмерительной лампой накаливания или эталонным телецентрическим осветителем "ЭТО-2") из состава Государственного вторичного эталона 2.1.ZZA.0012.2015. Включить источник излучения. Прибор освещают в направлении, перпендикулярном к его приемной поверхности, на расстоянии от источника не менее чем 1 м.

• 7.4.1.3.2 Включить прибор нажатием кнопки ВКЛ. Включить подсветку экрана нажатием кнопки ЭКРАН. Проверить установку режима «ночь» - на индикаторе должен отображаться темный круг (если отображается светлый круг, переключить режим нажатием кнопки ДЕНЬ). Маховичком 17 установить нулевой отсчет (0.00Е-4) на индикаторе 16. Снять крышку 2 с оправы 5.

• 7.4.1.3.3 Измерить освещенность и снять отсчет на индикаторе 16 - значение освещенности в лк.

• 7.4.1.3.4 Повторить пункт 7.4.1.3.3 пять раз при установленном уровне освещенности.

• 7.4.1.3.5 Повторить пункты 7.4.1.3.3  -  7.4.1.3.4 поочередно для эталонных

светоизмерительных ламп накаливания для значений освещенности 10 лк и 100 лк.

• 7.4.1.3.6 Переключить прибор на режим «день» - на индикаторе должен отображаться светлый круг (если отображается темный круг, переключить режим нажатием кнопки ДЕНЬ). Маховичком 17 установить нулевой отсчет «0.00Е-1» на индикаторе 16.

• 7.4.1.3.7 Измерить освещенность и снять отсчет на индикаторе 16 - значение освещенности в лк.

• 7.4.1.3.8 Повторить пункт 7.4.1.3.7 пять раз при установленном уровне освещенности.

• 7.4.1.3.9 Повторить пункты 7.4.1.3.7 -  7.4.1.3.8 поочередно для эталонных

светоизмерительных ламп накаливания и эталонного телецентрического осветителя "ЭТО-2" для значений освещенности 500; 5000; 10000; 20000; 50000 и 100000 лк.

• 7.4.1.3.10 Нажатием кнопки ВКЛ выключить прибор; на оправу 5 надеть крышку 2.

• 7.4.1.3.11 Приборы считаются прошедшими операцию поверки, если диапазон измерений освещенности составляет от 0,001 до 100000, 000 лк.

• 7.4.2.1 Основную относительную погрешность измерений освещенности рассчитывают по формуле (1):

где fi - погрешность, вызванная отклонением относительной спектральной чувствительности фотоприёмника от относительной спектральной световой эффективности монохроматического излучения для дневного зрения;

/2 - погрешность градуировки по стандартному источнику света типа А;

/з - погрешность отклонения световой характеристики от линейной.

• 7.4.2.2 Определение погрешности, вызванной отклонением относительной спектральной чувствительности фотоприёмника от относительной спектральной световой эффективности монохроматического излучения для дневного зрения.

• 7.4.2.2.1 Относительную спектральную чувствительность (ОСЧ) определяют путем сравнения показаний приемника излучения испытываемого прибора с приемником излучения с известной относительной спектральной чувствительностью. Измерения проводят на Государственном вторичном эталоне единицы спектральной чувствительности в диапазоне длин волн от 0,2 до 2,5 мкм 2.1.ZZA.011.2015.

Приемник излучения прибора и эталонный приемник излучения поочередно устанавливают за выходной щелью монохроматора таким образом, чтобы поток излучения не выходил за пределы их приемных площадок.

• 7.4.2.2.2 Фиксируют значения эталонного и исследуемого приемников в спектральном диапазоне от 350 до 810 нм с шагом 5 нм, меняя приемники на каждой длине волны. ОСЧ исследуемого приемника излучения определяют по формуле (2):

(2)

где R(X) - показания исследуемого приемника излучения, R*(X) - показания эталонного приемника излучения, S*(X) - ОСЧ аттестованного приемника излучения.

• 7.4.2.2.3 Значение погрешности, вызванной отклонением относительной спектральной чувствительности (ОСЧ) фотоприемника от относительной спектральной световой эффективности рассчитывают по формуле (3):

оо                                   оо

j<p(A)_zS(A)^dA [<p(A)_A7(A)dA

fx = h-------------,                            (3)

[p(A)_z7(A)dA f^(A)_AS(A)tdA

о                          0

где <p(X)z - относительное спектральное распределение измеряемого источника света Z;

(р(Х)д - относительное спектральное распределение стандартного источника света типа А;

5(Л)*^Г_Н - ОСЧ фото приемника;

V(X) - относительная спектральная световая эффективность монохроматического излучения для дневного зрения по ГОСТ 8.332-2013 (Приложение А).

• 7.4.2.2.4 Расчеты проводят для пяти источников излучения: натриевый (НЛВД), ртутный высокого давления (РПВД), трехполосный люминесцентный (ЛЛ), металлогалоидный (МГЛ) с тремя добавками и редкоземельными добавками и оценивают погрешность по наибольшему из полученных значений. Относительное спектральное распределение указанных источников приведено в приложении Б.

• 7.4.2.2.5 Приборы считаются прошедшими операцию поверки, если погрешность, вызванная отклонением относительной спектральной чувствительности фотоприёмника прибора от относительной спектральной световой эффективности монохроматического излучения для дневного зрения, не превышает ±6 %.

7.4.2.3 Определение погрешности градуировки по стандартному источнику света типа А

• 7.4.2.3.1 Стандартный источник света типа А (эталонную светоизмерительную лампу из состава эталона 2.1.ZZA.0012.2015) и испытываемый прибор устанавливают в оптическом тракте так, чтобы центр тела накала лампы и центр приемной поверхности прибора находились на одной оптической оси. Тело накала лампы и приемная поверхность прибора должны располагаться в плоскостях, перпендикулярных оптической оси, на расстоянии друг от друга не менее чем 1 м.

• 7.4.2.3.2 Измеряют расстояние I (с погрешностью не более 0,Г10'²) от плоскости тела накала лампы до плоскости приемной площадки эталонной фотометрической головки в метрах.

Вычисляют значение освещенности в люксах по формуле (4):

(4)

где I, - сила света z-ой лампы.

• 7.4.2.3.3 Выводят лампу на рабочий режим и снимают показания исследуемого прибора E_xi. Измерения проводят не менее 5 раз Определяют среднее арифметическое результатов наблюдений по формуле (5):

_  ±Е„

Е,=^-- (5)

п

где п - число наблюдений.

• 7.4.2.3.4 Повторяют   пункты   7.4.2.3.1   -   7.4.2.3.3 для трех эталонных

светоизмерительных ламп из состава эталона 2.1.ZZA.0012.2015.

• 7.4.2.3.5 Определяют погрешность градуировки по стандартному источнику света типа А для каждой эталонной светоизмерительной лампы по формуле (6):

  /₂ =

  Е_х-Е.

  •100

  (6)

За погрешность градуировки по стандартному источнику света типа А принимают максимальное значение, полученное для какой-либо лампы.

• 7.4.2.3.6 Приборы считаются прошедшими операцию поверки, если погрешность градуировки по стандартному источнику света типа А не превышает ±3,5 %.

• 7.4.2.4 Определение погрешности отклонения световой характеристики от линейной.

• 7.4.2.4.1 Погрешность отклонения световой характеристики от линейной определяют во всем диапазоне измерений освещенности при использовании метода сложения света с помощью диафрагм с отверстиями.

• 7.4.2.4.2 Погрешность отклонения световой характеристики от линейной/з вычисляют по формуле (7):



(7)

где

где z - число выбранных поддиапазонов (z>3);

Е, - показание прибора при выбранном z-м уровне освещенности;

Ej - показание прибора при выбранном j-м уровне освещенности;

принимают максимальное полученное значение в каком-либо из диапазонов.

• 7.4.2.4.4 Приборы считаются прошедшими операцию поверки, если погрешность отклонения световой характеристики от линейной не превышает ±2 %.

• 7.4.2.5 Приборы считаются прошедшими операцию поверки, если основная относительная погрешность измерений освещенности не превышает ±8 %.

• 7.4.3.1 Определение погрешности измерения при отклонениях значений температуры от нормального значения проводят с помощью климатической камеры и источника излучения.

• 7.4.3.2 Прибор помещают в климатическую камеру приемной поверхностью в сторону окна камеры. Вне камеры на одной оптической оси с прибором устанавливается источник излучения. Тело накала лампы и приемная поверхность прибора должны быть расположены в плоскостях, перпендикулярных к оптической оси. Вблизи приемной поверхности прибора устанавливают измеритель температуры.

• 7.4.3.3 Устанавливают в камере температуру минус 20 °C. Прибор выдерживается при установившейся температуре в течение 1,5 часов Открывают камеру и включают прибор. Закрывают камеру и выдерживают прибор во включенном состоянии 0,5 часа. Включают источник излучения, регистрируют показания прибора и температуру в камере. Выключают источник излучения, открывают камеру, выключают прибор и закрывают камеру.

• 7.4.3.4 Повышают температуру в камере до плюс 20 °C. Прибор выдерживают в камере при установившейся температуре в течение 2 часов. Открывают камеру и включают прибор. Закрывают камеру, включают источник излучения, регистрируют показания прибора и температуру в камере. Выключают источник излучения, открывают камеру, выключают прибор и закрывают камеру.

• 7.4.3.5 Устанавливают в камере температуру плюс 40 °C. Прибор выдерживается при установившейся температуре в течение 1,5 часов, Открывают камеру и включают прибор. Закрывают камеру и выдерживают прибор во включенном состоянии 0,5 часа. Включают источник излучения, регистрируют показания прибора и температуру в камере. Выключают источник излучения, открывают камеру, выключают прибор и закрывают камеру.

• 7.4.3.6 Устанавливают в камере температуру плюс 20 °C. Прибор выдерживают в камере при установившейся температуре в течение 2 часов. Открывают камеру и включают прибор. Включают источник излучения, регистрируют показания прибора и температуру в камере. Выключают источник излучения, открывают камеру, выключают прибор и извлекают его из камеры.

• 7.4.3.7 Дополнительную относительную погрешность при отклонениях значений температуры от нормального значения рассчитывают по формуле (8):

  £(£)



(8) где Е(Т) - показание прибора при заданной температуре;

Е(То) - показание прибора при номинальном значении температуры.

Действительное значение освещенности Е при температуре Т рассчитывают по формуле (9):

£ = £(Т)[иДГ +1]"¹                                   (9)

где ДГ=Г-Д).

а - температурный коэффициент, определяемый по формуле (10): £(Zq) Zmax ^— ^min

где Е (Дпах) -показание прибора при максимальной температуре эксплуатации;

Е (T_mm) - показание прибора при минимальной температуре эксплуатации.

• 7.4.3.8 Приборы считаются прошедшими операцию поверки, если дополнительная относительная погрешность при отклонениях значений температуры от нормального значения не превышает ±3 %.

• 8.1 Приборы, прошедшие поверку с положительным результатом, признают годными и допускают к применению. На них выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 7.4.1 - 7.4.3 фактических значений метрологических характеристик приборов и (или) наносят оттиск поверительного клейма согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и камеру допускают к эксплуатации. Результаты поверки заносятся в протокол (приложение В).

• 8.2 Приборы, прошедшие поверку с отрицательным результатом, признают непригодными, не допускают к применению. Свидетельство о предыдущей поверке и (или) оттиск поверительного клейма аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г.

  Начальник лаборатории отделения М-4

  ФГУП «ВНИИОФИ»

  Ведущий инженер отделения М-4

  ФГУП «ВНИИОФИ»

  Инженер 1 категории подразделения М-4

  ФГУП «ВНИИОФИ»



  Б.Б. Хлевной

  Е.А. Ивашин

  Н.Е. Бурдакина

(Справочное)

Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения

ПРИЛОЖЕНИЕ Б (Справочное) Спектральное распределение мощности излучения источников, рекомендованных для расчета

ПРИЛОЖЕНИЕ В (Обязательное)

ПРОТОКОЛ первичной / периодической поверки от «_______»____________201__года

Средство измерений: Прибор контроля освещенности 1 ПН 124______________________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. № _№/№__________________________________

Заводские номера блоков

Принадлежащее______________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки «Приборы контроля освещенности

1ПН124. Методика поверки» МП 058.М4-16, утвержденной ФГУП «ВНИИОФИ» «11» октября 2016 г.__________________________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов ______________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, °C       20±5

• - относительная влажность воздуха, %         65± 15

• - атмосферное давление, кПа                 100±4

Получены результаты поверки метрологических характеристик:

Рекомендации___________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:______________________________________________________________

_________________________________________подписи, ФИО, должность

14
