Методика поверки «ГСОЕИ. Аппаратура измерения наведённых токов АИНТ-001» (ИКПВ 411123.003 МП)

СОГЛАСОВАНО

А.Н. Щипунов

2021 г.

заместитель генерального

- заместитель по научной

ГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерении Аппаратура измерения наведённых токов АИНТ-001 МЕТОДИКА ПОВЕРКИ

ИКПВ 411123.003 МП

р.п. Менделеево 2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

• 3 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К

СРЕДСТВАМ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ

ПОВЕРКУ

• 5 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 6 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР

• 8 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

• 9 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

• 11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика распространяется на аппаратуру измерения наведённых токов АИНТ-001 (далее - аппаратура), изготовленной акционерным обществом «ЛИИ им. М.М. Громова» г. Москва, и устанавливает объём, методы и средства первичной и периодической поверок.

• 1.2 Интервал между поверками - один год.

• 1.3  При проведении поверки необходимо руководствоваться эксплуатационной документацией на аппаратуру «Аппаратура измерения наведённых токов АИНТ-001. Руководство по эксплуатации» (далее - ИКПВ 411123.003 РЭ).

• 1.4 Прослеживаемость результатов измерений по государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от МО^-16 до 100 А, утвержденной приказом Госстандарта № 2091 от 01.10.2018. по государственной поверочной схеме для средств измерений силы переменного электрического тока от 1 • 10^-8 до 100 А в диапазоне частот от 1 • 1 О'¹ до 1 • 10⁶ Гц, утвержденной приказом Росстандарта № 575 от 14.05.2015, по государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10’¹ до 2 • 10⁹ Гц, утвержденной приказом Росстандарта № 1053 от 29.05.2018. по государственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Росстандарта № 1621 от 31.07.2018. обеспечена.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1 - Операции поверки

• 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 3.1.

а. Применяемые при поверке средства измерений (СИ) должны быть поверены.

• 3.2 Допускается применение других средств поверки, обеспечивающих определение метрологические характеристики с требуемой точностью.

• 4.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, аттестованные на право проведения поверки.

• 5.1   При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80 и требования безопасности, устанавливаемые эксплуатационной документацией на поверяемую аппаратуру и используемое при поверке оборудование.

• 6.1 Поверку проводить при условиях:

• - температура окружающего воздуха от 15 до 25 °C;

• - атмосферное давление от 84 до 106,7 кПа;

• - относительная влажность окружающего воздуха от 30 до 80 %;

• - напряжение сети питания от 198 до 242 В;

• - частота сети питания от 49,5 до 50,5 Гц.

• 7.1 Перед распаковыванием аппаратуру необходимо выдержать в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 15 до плюс 25 °C.

• 7.2 Распаковать аппаратуру, произвести внешний осмотр и установить выполнение следующих требований:

• - соответствие комплектности и маркировки аппаратуру ИКПВ 411123.003 РЭ;

• - отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима;

• - отсутствие ослабления крепления элементов конструкции;

• - отсутствие изломов и повреждений кабелей.

• 7.3 Результаты поверки считать положительными, если указанные в п. 7.1.2 требования выполнены, надписи и обозначения маркировки аппаратуры имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, аппаратуру признают непригодным к применению.

• 8.1 Идентификацию ПО производится при включении аппаратуры.

• 8.1 Подать питающее напряжение 220 В на модуль МР-001, установить отформатированную SD-карту в слот для карты и включить модуль тумблером «ПИТАНИЕ».

• 8.1 Сведения о номере версии и контрольной сумме встроенного ПО выводится на экран модуля МР-001 последовательно в течение 10 с после включения.(см. таблицу 8.1).

Таблица 8.1 — Идентификационные данные встроенного ПО

• 9.1 Подготовка к поверке

  • 9.1.1  Поверитель должен изучить эксплуатационные документы на поверяемую аппаратуру и используемые средства поверки.

  • 9.1.2 Перед проведением поверки используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

• 9.2  Опробование

  • 9.2.1 Подключить датчик ДТН-001 № 1 к модулю МР-001.

  • 9.2.2 Установить переключатель «КАНАЛЫ ...» в положение 1 для отображения на индикаторе приходящих с него данных.

  • 9.2.3  Подать питающее напряжение 220 В на модуль МР-001, установить отформатированную SD-карту в слот для карты и включить модуль тумблером «ПИТАНИЕ». Подождать 5-7 минут пока загорится сигнальный светодиод «ГЛОНАСС» на модуле МР 001, сигнализирующий, что получен достоверный сигнал от спутников ГЛОНАСС/GPS.

  • 9.2.4 Нажать кнопку «ПУСК», включить тумблер «ЗАПИСЬ».

  • 9.2.5 Результаты опробования считать положительными, если на индикаторе модуля МР-001 появятся нулевые показания. В противном случае дальнейшие операции не выполняют, аппаратуру признают непригодным к применению.

• 10.1 Определение диапазона и основной абсолютной погрешности измерений силы постоянного тока

  • 10.1.1 Собрать схему в соответствие с рисунком 1.



Рисунок 1

• 10.1.2  Установить переключатель «КАНАЛЫ ...» в положение 1, соответствующего номеру датчика 1 для отображения на индикаторе приходящих с него данных.

• 10.1.3  Подать питающее напряжение 220 В на модуль МР-001, установить отформатированную SD-карту в слот для карты и включить модуль тумблером «ПИТАНИЕ». Подождать 5-7 минут пока загорится сигнальный светодиод «ГЛОНАСС» на модуле МР-001, сигнализирующий, что получен достоверный сигнал от спутников ГЛОНАСС/GPS.

• 10.1.4  Установить на калибраторе значение силы постоянного тока 3 мА и записать в таблицу 4.1 показания индикатора - код К для 1-го и 2-го чувствительного элемента (ЧЭ1 и ЧЭ2). ’

• 10.1.5  Рассчитать измеренное значение силы тока по формуле (1):

Iu„=AylK                                   (1)

• 10.1.6  Рассчитать абсолютную погрешность измерения силы тока по формуле (2):

А ⁼ 1изм - 1уст.                                             (2)

• 10.1.7  Занести данные в таблицу 10.1.

• 10.1.8  Последовательно устанавливая на калибраторе значения силы тока 1_уСг в соответствии с таблицей 10.1, повторить операции п.п. 10.1.4 - 10.1.7

• 10.1.9  Повторить операции 10.1.2 - 10.1.8 последовательно для всех датчиков и каналов измерения силы тока.

Таблица 10.1

• 10.1.10 Результаты поверки считать положительными, если значения абсолютной погрешности измерений силы постоянного тока находятся в пределах ±3 мА. В противном случае дальнейшие операции не выполняют, аппаратуру признают непригодным к применению.

• 10.2 Определение частотного диапазона и неравномерности частотной характеристики измерения силы переменного тока

  • 10.2.1 Собрать схему измерений в соответствие с рисунком 2, подключив ЧЭ1 датчика №1.

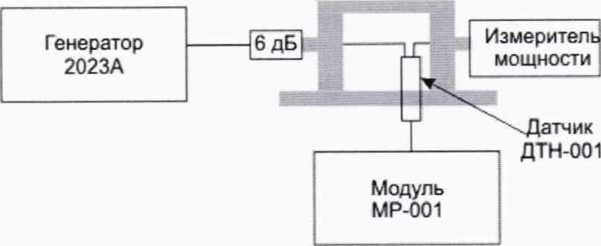

Калибровочное

устройство

Рисунок 2

• 10.2.2  Установить на генераторе уровень выходного сигнала 132 дБмкВ и частоту 50 кГц.

• 10.2.3  Подать питающее напряжение 220 В на модуль МР-001, установить отформатированную SD-карту в слот для карты и включить модуль тумблером «ПИТАНИЕ». Подождать 5-7 минут пока загорится сигнальный светодиод «ГЛОНАСС» на модуле МР-001, сигнализирующий, что получен достоверный сигнал от спутников ГЛОНАСС/GPS.

• 10.2.4  Записать показания преобразователя измерительного NRP-Z51 (измерителя мощности) и_Изм, дБмкВ,и показания модуля МР-001, КОД, в таблицу 10.2.

• 10.2.5  Рассчитать установленное значение силы тока 1_уст по формуле (3):

I_yCT= 10^{((иизм /20)} '³⁾/Rn,                                            (3)

где Rn - входное сопротивление измерителя мощности, Rn = 50 Ом.

• 10.2.6  Рассчитать измеренное значение силы тока по формуле (1).

• 10.2.7  Рассчитать отклонение частотной характеристики измерения силы переменного тока Af, дБ, по формуле (4):

Af= 20^(1изм/1_уСт)                                 (4)

• 10.2.8  Данные расчетов по пп. 10.2.4 - 10.2.6 занести в таблицу 10.2.

Таблица 10.2

• 10.2.9 Повторить операции пп. 10.2.1 - 10.2.7 для частот в соответствии с таблицей 10.2

• 10.2.10  Рассчитать неравномерность частотной характеристики А_нсдБ, по формуле (5):

A_Hf. = Afrnax - Afmin,                                         (5)

где Afmax - максимальное отклонение, Afmin - минимальное отклонение.

• 10.2.11  Подключить ЧЭ2 датчика № 1 согласно схеме измерений на рисунке 2.

• 10.2.12  Повторить операции пп. 10.2.3 - 10.2.9, данные занести в таблицу 7.3.

• 10.2.13  Повторить операции 10.2.3 - 10.2.11 последовательно для всех датчиков и каналов измерения силы тока.

• 10.2.14  Результаты поверки считать положительными, если неравномерность частотной характеристики A_Hf в диапазоне от 0 до 200 кГц составляет не более 3 дБ, в диапазоне от 200 до 1000 кГц составляет не более 4 дБ, в диапазоне от 1 до 300 МГц составляет не более 5 дБ. В противном случае дальнейшие операции не выполняют, аппаратуру признают непригодным к применению.

• 11.1 Аппаратура признается годной, если в ходе поверки все результаты поверки положительные.

• 11.2 Результаты поверки аппаратуры подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца аппаратуры или лица, представившего ее на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт аппаратуры вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению аппаратуры.



  О.В. Каминский

Начальник НИО-1 ФГУП «ВНИИФТРИ»

Начальник лаборатории 123

ФГУП «ВНИИФТРИ»
