Методика поверки «Преобразователи измерительные «ИП Марсен-ПКЭ»» (МП 2203-0295-2015)

УТВЕРЖДАЮ

Директор им. Д.И. Менделеева» К.В.Гоголинский

»_____с Л 2016 г

Методика поверки

МП 2203-0295-2015

Руководитель лаборатории электроэнергетики ФГУП "ВНИИМ им. ДДРгМснделеева” Е.З.Шапиро "____"______________2016 г.

2016

СОДЕРЖАНИЕ

• 1 ВВЕДЕНИЕ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 УСЛОВИЯ ПОВЕРКИ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

  • 7.2 Подготовка к поверке

  • 7.3 Опробование

  • 7.4 Определение метрологических характеристик

  • 7.5 Проверка программного обеспечения

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А .Схемы подключения Прибора для определения погрешностей

Приложение Б. Метрологические и технические характеристики

Приложение В. Протокол поверки

• 1 Введение

Настоящая методика распространяется на преобразователи измерительные «ИП Марсен-ПКЭ» (далее ИП) и устанавливает объем, условия поверки, методы и средства экспериментального исследования метрологических характеристик и порядок оформления результатов поверки.

Допускается проведение поверки ИП меньшего числа величин или на меньшем числе поддиапазонов измерений, на основании письменного заявления владельца ИП. Соответствующая запись должна бьггь сделана в свидетельстве о поверке.

Интервал между поверками - 8 лет.

• 2 Операции поверки

При проведении поверки должны быть выполнены следующие операции в соответствии с таблицей 2.1.

Таблица 2.1

3 Средства поверки

При проведении поверки рекомендуется применять средства и вспомогательное оборудование, указанные в таблице 3.1

Таблица 3.1

Все применяемые средства измерений должны иметь действующие свидетельства о поверке.

Работа со средствами измерений должна производиться в соответствии с их эксплуатационной документацией.

Допускается применение других средств поверки и вспомогательного оборудования, обеспечивающих измерение соответствующих параметров с требуемой точностью.

• 4 Условия поверки

  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                              23 ± 5 °C;

• - относительная влажность воздуха, %                                 30 - 80;

• - атмосферное давление, кПа (мм рт. ст.)                                84-106,7(630-800);

• 4.2 При проведении поверки должны отсутствовать:

• - внешние электрические и магнитные поля, влияющие на работоспособность ИП;

• - вибрация, тряска, удары, воздействующие на работоспособность ИП.

• 4.3 Установка и подготовка ИП к поверке, включение соединительных устройств, заземление, выполнение операций при проведении контрольных измерений осуществляется в соответствии с эксплуатационной документацией.

• 4.4 Перед проведением поверки поверяемые ИП следует прогреть в течение не менее 20 мин, подключением напряжения питания.

• 5 Требования безопасности

Требования безопасности должны соответствовать рекомендациям, изложенным в эксплуатационной документации на поверяемые средства измерений.

Должны соблюдаться действующие ’’Правила технической эксплуатации электроустановок потребителей”, ’’Правила техники безопасности при эксплуатации электроустановок потребителей”, а также требования ГОСТ 12.3.019-80.

При проведении работ по поверке ИП должны соблюдаться действующие Правила Устройства Электроустановок (ПУЭ). Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Присоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6 Требования к квалификации поверителей

К проведению измерений по поверке допускаются лица:

• - имеющие опыт работы со средствами измерений электрических величин и приборами качества электроэнергии;

• - изучившие руководство по эксплуатации поверяемого устройства и методику поверки конкретного типа устройства;

• - аттестованные в качестве поверителей средств измерений электрических величин;

• -  обученные в соответствии с ССБТ по ГОСТ 12.0.004-79 и имеющие квалификационную группу не ниже III, согласно действующим «Правилам технической эксплуатации электроустановок потребителей».

• 7 Проведение поверки

  • 7.1 Внешний осмотр

При проведении внешнего осмотра ИП проверяют:

• - соответствие комплектности перечню, указанному в паспорте ИП;

• - соответствие серийного номера указанному в паспорте;

• - маркировку и наличие необходимых надписей на наружных панелях;

• - разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;

• - на корпусе ИП не должно быть трещин, царапин, забоин, сколов.

Результат внешнего осмотра считают положительным, если комплектность и серийный номер соответствуют указанным в паспорте, маркировка и надписи на наружных панелях соответствуют эксплуатационной документации, а также отсутствуют механические повреждения, способные повлиять на работоспособность ИП.

• 7.2 Подготовка к поверке

При подготовке к поверке необходимо выполнить следующие операции:

• - выдержать ИП в условиях окружающей среды, указанных в п.З, не менее 1ч, если он находился в климатических условиях, отличающихся от указанных в п.З;

• - соединить зажимы заземления используемых средств поверки с контуром заземления;

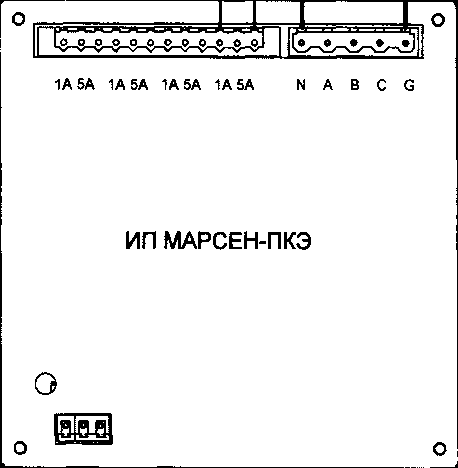

• - собрать схему проверки в соответствии с рисунком А1 приложения А;

• - включить питание и прогрейте ИП при отсутствии входных сигналов в течение 20 мин;

• - включить ПК.

На ПК откройте web-браузер и в адресной строке введите IP-адрес ИП.

Включить и прогреть эталонные СИ в соответствии с их эксплуатационной документацией.

Примечание - допускается во время прогрева аппаратуры проводить опробование.

• 7.3 Опробование

Проверка функционирования ИП проводится следующим образом:

а) произведите подготовку ИП к работе согласно руководству по эксплуатации;

б) включите ИП, при включении питания должна включиться индикатор «Питание», а через несколько секунд должны завершиться процедуры самотестирования и инициализации;

в) подключите ПК к входу Ethernet ИП;

• - включите ПК и откройте web-браузер, в адресной строке введите IP-адрес Вашего ИП (по формуляру);

• - связь ИП с ПК должна устанавливаться автоматически, что индицируется миганием зеленого-желтого индикатора «Ethernet» на лицевой панели ИП;

• - проверьте возможность переключения страниц «ТЕКУЩИЕ» - «ПРОФИЛИ», корректность индикации даты и наличие хода часов (счет секунд);

г) проверьте сохранность введенных в память ИП профилей (см. Руководство оператора) при исчезновении напряжения питания, выключением и повторным включением ИП через 5 мин.

Результаты проверки считаются положительным, если ИП функционирует согласно руководству по эксплуатации.

• 7.4 Определение метрологических характеристик

В ходе поверки по настоящей методике определяются основные метрологические характеристики, а именно погрешность измерения следующих величин:

• - частоты сети и отклонения частоты сети;

• - установившегося отклонения напряжения;

• - отрицательного отклонения напряжения и положительного отклонения напряжения;

• - суммарных коэффициентов гармонических составляющих напряжения и тока (коэффициентов искажения синусоидальности напряжений и токов);

• - коэффициентов гармонических составляющих напряжения и тока порядка h;

• - среднеквадратического значения напряжения гармонической подгруппы порядка h;

• -  среднеквадратического значения напряжения интергармонической подгруппы порядка h;

• - коэффициента несимметрии напряжения по обратной последовательности;

• - коэффициента несимметрии напряжения по нулевой последовательности;

• - напряжения и тока прямой последовательности;

• - напряжения и тока обратной последовательности;

- напряжения и тока нулевой последовательности.

С целью снижения трудоемкости рекомендуется групповой метод проверки погрешностей измерений, когда в каждом режиме считываются все параметры в файл данных и в рабочем диапазоне измерений параметра рассчитывается погрешность.

При работе с УППУ-МЭ 3.1КМ руководствоваться документом МС2.702.500 РЭ.

Режим измерений (значения токов, напряжений и других параметров электрической сети) задается УППУ-МЭ 3.1 КМ. По истечении времени установления режима (30 с) регистрируют значения измеренных ИП параметров по показаниям на странице «Текущие значения» и рассчитывают погрешности измерений. Предельные значения погрешности измерения параметров заносятся в протокол».

• 7.4.1 Расчет погрешности измерения параметров

Расчет погрешности измерения параметров ИП проводят по следующим формулам:

• 7.4.1.1 Основную приведенную погрешность измерения параметров определяют по формуле (1).



(1)

где:

Хэ - действительное значение измеряемого параметра по эталонному СИ;

Хи - значение измеряемого параметра, отображаемое в окне браузера, который опрашивает встроенный WEB-сервер ИП;

Хк - нормирующее значение измеряемого параметра. За нормирующее значение параметра принимают его номинальное значение.

• 7.4.1.2 Основную относительную погрешность измерения параметров определяют по формуле (2).

6=—----100

Х_э                                    (2)

Основную абсолютную погрешность измерения параметров определяют по формуле (3).

Допускается считывание измеренных значений и расчет погрешностей производить с помощью ПК с установленным прикладным программным обеспечением, подключенном к ИП и к установке УППУ-МЭ 3.1 КМ по последовательным интерфейсам.

• 7.4.2 Определение метрологических характеристик ИП

7.4.2.1 Определение погрешности измерения параметров электрической сети

Произведите определение погрешности измерения, частоты сети и отклонения частоты сети, установившегося отклонения напряжения, отрицательного отклонения напряжения и положительного отклонения напряжения, суммарных коэффициентов гармонических составляющих напряжения и тока (коэффициентов искажения синусоидальности напряжений и токов), коэффициентов гармонических составляющих напряжения и тока порядка h, среднеквадратического значения напряжения гармонической подгруппы порядка h, среднеквадратического значения напряжения интергармонической подгруппы порядка h, для всех значений номинального напряжения U_UH и номинального тока 1н или напряжения кодирующего сигнал тока Ui_H при испытательных сигналах с параметрами, приведенными в таблицах 7.1 и 7.2.

Определение погрешности при измерении параметров тока проводить только для модификаций с измерительными каналами тока.

Определение погрешности должно проводится с помощью установки У1111У-МЭ 3.1 К (далее по тексту - Установка) и прибора электроизмерительного эталонного многофункционального Энергомонитор-3.1 КМ.

Значения коэффициентов спектральных составляющих (Ки<п), Ki(_n)) и углов фазового сдвига между первой гармоникой и другими спектральными составляющими (ср_п, °) для сигналов типов 1, 1а, 2,2а, 3, За, 4 и 4 а представлены в таблице 7.5.

Значения коэффициентов гармонических (п - целое число) и интергармонических (п -дробное число от 0,5 до 50,5 с дискретностью 1,0) составляющих (Ки<п), Кц_П)) и углов фазового сдвига между первой гармоникой и другими спектральными составляющими (<р_п, °) для сигналов типов 5 и 6 представлены в таблице 7.3.

Таблица 7.1

Примечания:

Uuh, 1н, UiH - номинальные напряжение, тока или сигнала тока кодированного напряжением для данного исполнения ИП

Примечание - n = fn/fi,

где: f_n- частота спектральной составляющей, Гц, fi- частота основной (первой) гармоники, Гц

Примечание: n = fn/fi, где: f_n - частота спектральной составляющей, Гц, fi - частота основной (первой) гармонической составляющей, Гц

При проведении проверки выполняются следующие операции:

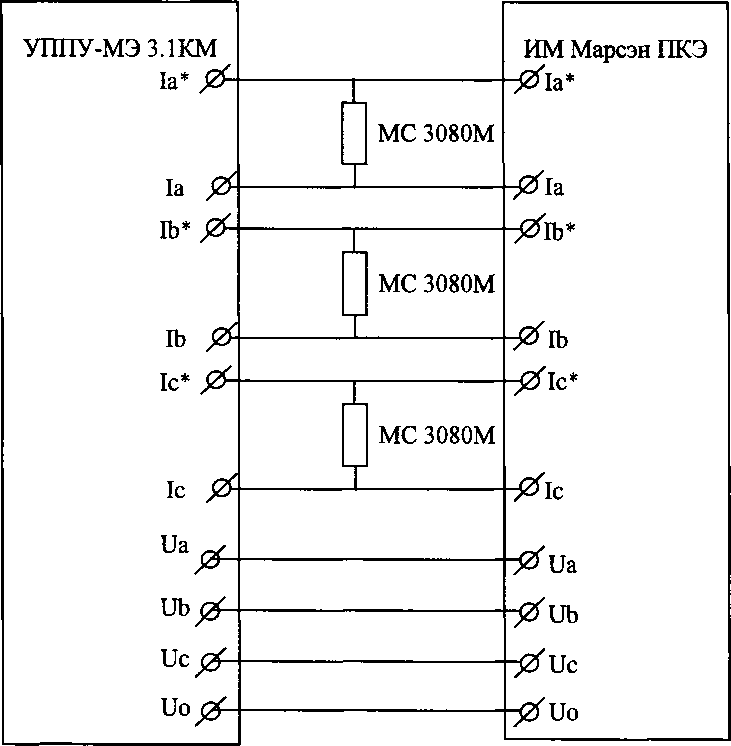

а) подключите ИП к выходам Установки согласно рисунку А1 или А2 приложения А в зависимости от типа измерительного канала тока.

б) задайте на выходе Установки испытательный сигнал в соответствии с таблицей 7.1.

в) через 60 с после начала формирования испытательного сигнала считайте значения измеряемых характеристик, последовательно переводя web-браузер, опрашивающий встроенный Web-сервер ИП и эталонный энергомонитор-3.1 К (энергомонитор-3.1 КМ) в режим индикации текущих значений измеряемых параметров запишите показания ИП и Энергомонитора-3.1 К в протокол поверки;

г) последовательно выполните операции, указанные в п.п. а)...в) настоящего подраздела, для всех комплексных испытательных сигналов, заданных в таблице 7.1;

Результаты испытаний считаются удовлетворительными, если значение погрешности не превышает значений приведенных для данной модификации ИП в приложении Б настоящей методики.

• 7.4.2.2 При периодической поверке произведите определение погрешности измерения углов между основными гармоническими составляющими фазных напряжений, углов между основными гармоническими составляющими фазных напряжений и токов, для всех значений номинального напряжения U_UH, номинального тока 1_н или напряжения кодирующего сигнал тока U;_H. при испытательных сигналах с параметрами, приведенными в таблицах 7.5.

Дополнительно, при первичной поверке произведите определение погрешности измерения напряжения и тока прямой последовательности, напряжения и тока обратной последовательности, напряжения и тока нулевой последовательности, для всех значений номинального напряжения U_UH, номинального тока 1_н или напряжения кодирующего сигнал тока Ui_H при испытательных сигналах с параметрами, приведенными в таблицах 7.5.

Определение погрешности измерения тока прямой последовательности, тока обратной последовательности, тока нулевой последовательности, углов между основными гармоническими составляющими фазных напряжений и токов производить только для модификаций с измерительными каналами тока.

Определение погрешности проводить с помощью Установки при испытательных сигналах с параметрами, приведенными в таблице 7.5. При подключении ИП с измерительными каналами тока, сигнал в которых кодирован напряжением, используются меры электрического сопротивления универсальные или переменного тока, подключенные к источнику тока Установки.

Значения токов и сопротивлений применяемых мер выбирается с учетом номинальной мощности рассеивания. Для мер сопротивления типа МС 3080М эти значения приведены в Таблице 7.4

Таблица 7.4

При проведении проверки выполнить следующие операции:

а) подключите ИП в соответствии со схемой, приведенной на рисунке А.1 или на рисунке А.2 (измерительными каналами тока, сигнал в которых кодирован напряжением) приложения А;

б) задайте на входе ИП испытательный сигнал с параметрами, приведенными в таблице 7.5;

в) через 60 с после начала формирования испытательного сигнала запишите показания ИП и Энергомонитора-3.1 К в протокол поверки;

Примечания:

1 Uuh - номинальное напряжение Прибора, В;

21_Н - номинальный ток ИП, А, если ток задается напряжением, то 1_н определятся по формуле 1н = Uih/Rmc, где Rmc - значение сопротивления используемой меры сопротивления.

г) последовательно выполните операции, указанные в п.п. а)...в) настоящего подраздела, для всех комплексных испытательных сигналов, заданных в таблице 7.5; Результаты испытаний считаются удовлетворительными, если значение погрешности не превышает значений, приведенных для данной модификации в Приложении Б.

• 7.4.2.3 Произведите определение погрешности измерения максимального значения напряжения при перенапряжении и остаточного напряжения при провалах и прерывании, и длительности временного перенапряжения, провалов, прерываний для всех значений номинального напряжения U_UH с помощью Установки при испытательных сигналах с параметрами, приведенными в таблице 7.6.

При проведении проверки выполнить следующие операции:

а) подключите ИП в соответствии со схемой, приведенной на рисунке А.1 или на рисунке А.2 (измерительными каналами тока, сигнал в которых кодирован напряжением) приложения А;

б) установите в ИП профиль «Стандартный 220 В»;

в) задайте на выходе Установки испытательный сигнал с параметрами, приведенными в таблице 7.6, и по окончании пакета испытательных сигналов Установки, на странице ИП «Архивы» сделайте запрос в пункте «случайные события» за интервал времени, когда Установка выдавала пакет испытательных сигналов;

г) последовательно выполните операции, указанные в п.п. а)...в) настоящего подраздела для второго комплексного испытательного сигнала, заданного в таблице 7.6.

Таблица 7.6

Результат испытаний считается положительным если:

• - обнаруженное число событий (провалов, прерываний или перенапряжений) соответствует заданному,

• - абсолютная погрешность измерения длительности событий не превышает ±0.02 с,

• - погрешность измерения глубины провалов напряжения, остаточного напряжения при провале или прерывании, максимального значения напряжения при перенапряжении (для остальных модификаций ИП), не превышает значений, приведенных для данной модификации ИП в Приложении Б настоящей методики.

• 7.4.2.4 Произведите определение погрешности измерения кратковременной дозы фликера с помощью Установки при испытательных сигналах с параметрами, приведенными в таблице 7.7.

Таблица 7.7

При проведении проверки выполнить следующие операции:

а) подключите ИП в соответствии со схемой, приведенной на рисунке А. 1 приложения А;

б) на странице «Текущие значения» войдите в пункт «Фликер»;

в) задайте на выходе Установки испытательный сигнал с параметрами, приведенными в таблице 7.7;

г) запишите показания ИП в протокол поверки;

д) последовательно выполните операции, указанные в п.п. а)...г) настоящего подраздела, для второго комплексного испытательного сигнала, заданного в таблице 7.7.

Результат испытаний считается положительным, если измеренные ИП значения кратковременной дозы фликера отличаются от значений, указанных в таблице 7.7, не более чем на 5 %.

1А.25 Проверка погрешности определения параметров «Частота», «Отклонение частоты».

Погрешность оценки «частоты», «отклонения частоты», производят при следующих значениях: 42,5; 45; 47,5; 49; 51; 52,5; 55; 57,5 Гц и номинальном напряжении согласно таблице 7.8.

Таблица 7.8

ИП считается выдержавшим испытания, если максимальное значение погрешности измерения отклонения частоты сети не превышает значения, указанного в Приложении Б настоящей методики.

7.4.2.6 Определение погрешности при измерении напряжения и тока

Определение погрешности измерения среднеквадратического значения напряжения и тока и среднеквадратического значения основной гармонической составляющей напряжения и тока проводить с помощью Установки при испытательных сигналах с параметрами, приведенными в таблице 7.9, при cos ср = 1 для всех значений номинального напряжения U_UH и номинального тока 1_н (номинального напряжения в канале измерения тока Ui_H).

Определение погрешности измерения среднеквадратического значения силы тока и среднеквадратического значения основной гармонической составляющей тока проводить только для модификаций ИП с первичными преобразователями тока.

Подключение ИП производить в соответствии со схемой, приведенной на рисунке А.1 или на рисунке А.2 приложения А в зависимости от типа измерительного канала тока. При подключении ИП с измерительными каналами тока, сигнал в которых кодирован напряжением, используются меры электрического сопротивления универсальные или переменного тока, подключенные к источнику тока Установки.

Значения токов и сопротивлений применяемых мер выбирается с учетом номинальной мощности рассеивания. Для мер сопротивления типа МС 3080М эти значения приведены в Таблице 7.4

Определение погрешности измерения среднеквадратического значения переменного напряжения и силы тока и среднеквадратического значения основной гармонической составляющей напряжения и тока в проводе нейтрали проводить использую схему подключения приведенную на рисунке А.З приложения А.

Таблица 7.9

Определение погрешности измерения среднеквадратического значения силы тока и среднеквадратического значения основной гармонической составляющей тока проводить только для модификаций ИП с первичными преобразователями тока.

Результаты испытаний считаются положительными, если значения погрешности не превышают значений, приведенных для данной модификации ИП в приложении Б настоящей методики.

'lA.I.'l Определение погрешности измерения активной и реактивной мощности

Определение погрешности проводить только для модификаций с первичными преобразователями тока с помощью Установки при испытательных сигналах с параметрами, приведенными в таблице 7.10, при cos q> = 1 для всех значений номинального напряжения Uuh и номинального тока 1_н (номинального напряжения в канале измерения тока Ui_H).

Подключение ИП производить в соответствии со схемой, приведенной на рисунке А.1 или на рисунке А.2 приложения А в зависимости от типа измерительного канала тока. При подключении ИП с измерительными каналами тока, сигнал в которых кодирован напряжением, используются меры электрического сопротивления универсальные или переменного тока, подключенные к источнику тока Установки.

Значения токов и сопротивлений применяемых мер выбирается с учетом номинальной мощности рассеивания. Для мер сопротивления типа МС 3080М эти значения приведены в Таблице 7.4.

Результаты испытаний считаются положительными, если значение погрешности не превышает значений, приведенных для данной модификации ИП в приложении Б настоящей методики.

7.4.2.8 Определение абсолютной погрешности установки времени при работе в режиме синхронизации с Международной шкалой координированного времени (UTC) производить с помощью Модуля коррекции времени МКВ-02Ц или других радиочасов с абсолютной погрешностью измерения времени не более ±1 мс и/или двухканального осциллографа или частотомера.

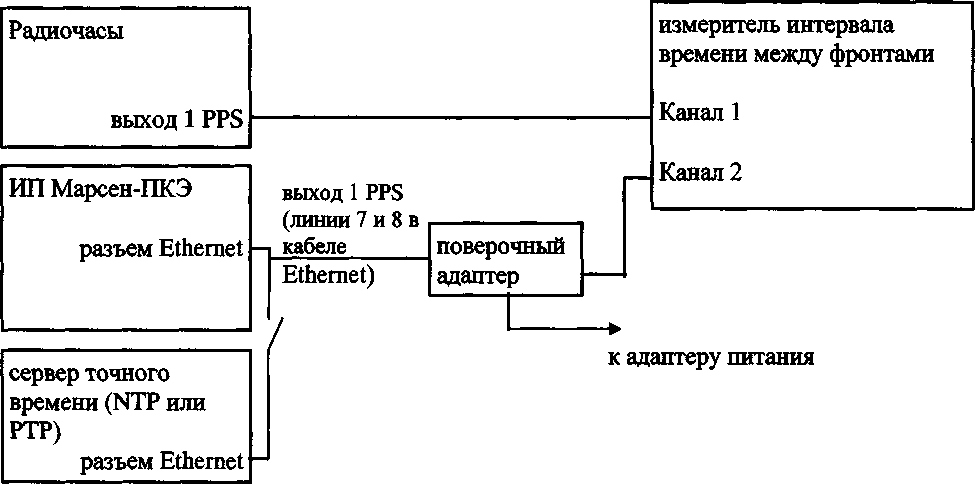

Схема подключения ИП к средствам поверки приведена на рисунке А.4 Приложения А.

При проведении проверки выполнить следующие операции:

• 1) Подключить к ИП сервер точного времени с поддержкой протокола NTP или РТР и синхронизировать внутренние часы ИП с часами сервера времени. Наличие синхронизации индицируется на лицевой панели ИП индикатором «РТР».

После выполнения синхронизации отключить сервер точного времени.

• 2)  подключить к входу питания ИП поверочный адаптер из комплекта дополнительных принадлежностей; к входу питания поверочного адаптера подключить блок питания +5 В и запитать его от сети переменного тока;

• 3) включить ИП, выбрать в меню "НАСТРОЙКИ" пункт "ДАТА И ВРЕМЯ", далее -"ВЫДАВАТЬ 1 PPS" и отметить пункт "ВКЛЮЧИТЬ";

• 5) подключить к Модулю МКВ-02Ц антенну из комплекта поставки и расположить её в зоне видимости спутников системы GPS;

• 6) подключить к клеммам питания Модуля МКВ-02Ц провода питания;

• 7) подать питание на Модуль МКВ-02Ц. Убедиться, что после подачи питания загорелся светодиод индикации наличия питания. Не более чем через 20 мин светодиод 1 PPS начинает мигать раз в секунду или горит непрерывно (в зависимости от режима работы цифрового выхода);

• 8) подключить выход 1 Гц приёмника МКВ-02Ц в соответствии с его руководством по эксплуатации к входу 1-го канала измерителя интервала времени между фронтами (запуск осуществлять от канала МКВ-02Ц);

• 9) подключить цифровой выход поверочного адаптера (1PPS) к входу 2-го канала измерителя интервала времени между фронтами;

• 10) определить полярность прямоугольного сигнала и длительность среза импульсов 1 PPS ИП;

И) определить абсолютную погрешность синхронизации - значение сдвига между фронтами импульсов 1 Гц МКВ-02Ц и срезами импульсов 1 PPS ИП;

12) Подключить Модуль МКВ-02Ц к ПК; запустить на ПК программу "TimeCorrection" (см. приложение Г руководства по эксплуатации Модуля МКВ-02Ц).

На вкладке «Настройки» установить при необходимости настройки связи Модуля МКВ-02Ц с подключённым портом. В результате на вкладке "ДАТА И ВРЕМЯ" программы "TimeCorrection" должны индицироваться дата и текущее время, выдаваемые Модулем МКВ-02Ц (см. строку "Системное время GPS (UTC)").

Убедиться в совпадении даты и текущего времени индицируемого на экране web сервера индицирующего ИП и даты и текущего времени выдаваемого Модулем МКВ-02Ц.

Результаты испытаний считаются положительными, если:

• - полярность прямоугольного сигнала 1 PPS ИП положительная;

• - длительность среза импульса 1 PPS ИП не превышает 20 мкс;

• - абсолютная погрешность синхронизации не превышает ±5 мс;

• - дата и текущее время, индицируемого на экране ИП, совпадают с датой и текущем временем, выдаваемым Модулем МКВ-02Ц.

7.4.2.9 Определение абсолютной погрешности хода внутренних часов ИП при отсутствии режима синхронизации с Международной шкалой координированного времени (UTC) допускается производить одним из двух методов:

• - с использованием сигнала синхронизации UTC;

• - по сигналам точного времени.

а) При выполнении проверки с использованием сигнала синхронизации с UTC (данный пункт выполняется непосредственно после проведения работ по пункту 7.4.2.8) выполнить следующие операции:

• 1) выждать четыре часа после выполнения действий по пункту 7.4.2.8;

• 2) повторить действия подпунктов 2) - 12) пункта 7.4.2.8

Результат испытания считается положительным, если уход внутренних часов ИП за 4 часа не превышает ±80 мс (соответствует суточному ходу ±0,5 с) для всех модификаций ИП.

б) При выполнении проверки по сигналам точного времени необходимо выполнить следующие операции:

• 1) синхронизировать часы ИП по началу шестого сигнала точного времени;

• 2) по истечении четырех суток начать наблюдение за временем на индикаторе ИП и по началу шестого сигнала точного времени зафиксировать показания часов ИП (Ти);

• 3) рассчитать средний суточный ход часов ИП по формуле:

АТо = (Ти - Тэ)/4,

где: АТо - средний суточный ход часов ИП при рабочей температуре, с/сут.

Тэ - истинное время, зафиксированное по началу шестого сигнала точного времени.

Результат испытания считается положительным, если средний суточный ход часов ИП при рабочей температуре не превышает 0,5 с/сут.

7.5 Проверка программного обеспечения

Проверка программного обеспечения ИП осуществляется путем проверки идентификационных данных ПО.

Идентификацию ПО производить следующим образом:

• - произведите подготовку ИП к работе согласно руководству по эксплуатации;

• - проверьте целостность ПО, для чего необходимо на странице «Сервис» выбрать подпункт "О Приборе".

На экране отображается таблица с указанием наименования ПО и номера его версии.

Номер версии должен соответствовать значениям, указанным в описании типа на ИП.

• 8 Оформление результатов поверки

Результаты проверок ИП оформляют путем записи в протоколе поверки. Рекомендуемая форма протокола представлен в приложении В.

При положительных результатах поверки на формуляр ИП наносится знак поверки и выдается свидетельство о поверке в соответствии с Приказом № 1815 от 20.07.2015г.. Так же знак поверки наносится в виде мастичной пломбы в гнезде крепежного винта крепления задней крышки ИП.

При отрицательных результатах поверки ИП признается непригодной к применению и на него выписывается извещение о непригодности в соответствии с Приказом № 1815 от 20.07.2015г. с указанием причин.

Приложение А

Схемы подключения Прибора для определения погрешностей

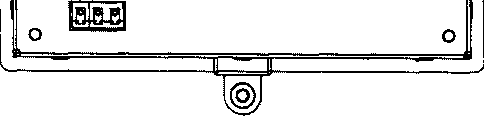

УППУ-МЭ 3.1КМ-С

1А5А 1А5А 1А5А 1А5А N А В С G

ИП МАРСЕН-ПКЭ

Рисунок А.1 - Трехфазная четырехпроводная схема подключения «ИП Марсен-ПКЭ-1/5» к УППУ-МЭ 3.1КМ (ток 1 А)

Рисунок А2 - Трехфазная четырехпроводная схема подключения «ИП Марсен-ПКЭ-ww» к УППУ-МЭ 3.1 КМ (ток 1 А)

УППУ-МЭ 3.1КМ-С

Рисунок А.З - Схема подключения входов нейтрали «ИП Марсен-ПКЭ 1/5» к УППУ-МЭ 3.1КМ (ток 1 А)

Рисунок А.4. Схема подключения ИП Марсен-ПКЭ для определения абсолютной погрешности установки времени при работе в режиме синхронизации с Международной шкалой координированного времени

Измерителем интервала времени между фронтами может быть частотомер электронно-счетный вычислительный 43-64 или двухканальный осциллограф.

ПРИЛОЖЕНИЕ Б

(обязательное)

Метрологические и технические характеристики

Основные метрологические характеристики указаны в таблицах Б1, Б2 и БЗ.

В таблицах Б1- БЗ под терминами: напряжение переменного тока, напряжение гармоники (интергармоники), сила переменного тока, сила тока гармоники (интергармоники), напряжения и токи нулевой, прямой и обратной последовательностей понимаются среднеквадратические значения указанных величин.

Таблица Б1 - Метрологические характеристики модификации «ИП Марсен-ПКЭ»

Таблица Б2 - Метрологические характеристики модификации «ИП Марсен-ПКЭ 1/5» (с каналами тока 1 и 5 А) - в дополнение к таблице Б1.

Метрологические характеристики модификаци «ИП Марсен-ПКЭ-ww» (с каналами измерения тока в которых измерительная информация представлена сигналом напряжения с номинальными значениями в диапазоне от 22,50 до 5000 мВ) указаны в таблице БЗ - в дополнение к таблице Б1.

Номинальные значения токов для модификации «ИП Марсен-ПКЭ-ww» - 1ни, их долей и кратных величин рассчитываются в соответствии с формулой:

1ни = Ки-ищ                               (1),

где:

UiH - номинальные значения входных сигналов напряжений, кодирующих информацию о сигнале тока, задаются в диапазоне от 22,5 до 5000 мВ;

Kiu - коэффициент с размерностью 1/Ом, учитывающий коэффициент преобразования внешнего датчика тока или электронного трансформатора тока.

При оценке метрологических характеристик модификации «ИП Марсен-ПКЭ-ww» коэффициент Kiu принимается заданным точно. Если коэффициент Kiu задан равным 1, то измеренные в каналах тока значения могут интерпретироваться как значения напряжений с соответствующими метрологическими характеристиками.

Таблица БЗ - Метрологические характеристики модификаций «ИП Марсен-ПКЭ-ww» (с

каналами измерения тока в которых измерительная информация представлена сигналом напряжения с номинальными значениями в диапазоне от 22,50 до 5000 мВ) -в дополнение к таблице Б1.

Примечания:

• 1) Ush - номинальные значения входных сигналов напряжений, кодирующих информацию о сигнале тока, задаются в диапазоне от 22,5 до 5000 мВ; Кщ -коэффициент преобразования (1/Ом)

• 2) Krp = Q/S - коэффициент реактивной мощности.

• 3) Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ 30804.4.30, ГОСТ 30804.4.7 на основе среднеквадратических значений гармонических подгрупп тока.

Пределы допускаемых дополнительных погрешностей измерений при изменении температуры окружающего воздуха в рабочих условиях применения на каждые 10 °C равны 20 % от значений пределов соответствующих основных погрешностей измерения величин, указанных в таблицах Б1, Б2 и БЗ.

Приложение В

(рекомендуемое)

Протокол (первичной) поверки №_____

от________________

1 Поверяемый прибор:

Преобразователь измерительный "ИП Марсен-ПКЭ" исполнение:

ИП Марсен-ПКЭ-

класс точности________

Заводской №_______________________

Поверка проводилась по МП 2203-0295-2015

2 Эталонные средства измерений применяемые при поверке:_____________________

• 3 Условия поверки:

• - температура ___°C

• - отн. влажность ___%

• - атм. давление ____мм.рт.ст.

• 4 Результаты поверки:

Результаты определения погрешностей

• 5 Заключение: __________________________________________

Поверитель_____________________

35
