Методика поверки «ГСИ. Дефектоскопы ультразвуковые УДС2-РДМ-12» (МП 057.Д4-16)

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений Дефектоскопы ультразвуковые УДС2-РДМ-12 МЕТОДИКА ПОВЕРКИ

МП 057.Д4-16

С.Н. Негода

2016 г.

олог

ИОФИ»

Москва 2016

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Идентификация ПО

  • 8.3 Опробование

  • 8.4 Определение опорного уровня чувствительности

  • 8.5 Определение запаса чувствительности по каналам эхо-метода

  • 8.6 Определение диапазона и расчет абсолютной погрешности измерения координат

залегания отражателей

• 8.7 Определение диапазона и расчет абсолютной погрешности измерения коэффициента

выявляемое™ дефекта эхо-методом

• 8.8 Определение диапазона и расчет абсолютной погрешности измерения амплитуды эхо-

сигнала

• 8.9 Определение частоты генератора импульсов возбуждения (ГИВ)

• 8.10 Определение диапазона и дискретности установки условной чувствительности по

каналам, работающим ЗТМ с ПЭП П112-2,5 и резонатором РП РС2

• 8.11 Определение диапазона и расчет абсолютной погрешности измерения толщины

изделия и глубины залегания дефектов при работе с прямыми ПЭП для каналов ручного контроля

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А - Форма протокола поверки

ПРИЛОЖЕНИЕ Б

Настоящая методика поверки распространяется на дефектоскопы ультразвуковые УДС2-РДМ-12 (далее по тексту - приборы или дефектоскопы), изготовленные ООО НПО «РДМ-Вигор», Россия и устанавливает методы и средства их первичной и периодических поверок.

Дефектоскопы предназначены для измерения координат залегания, коэффициента выявляемое™ и условной протяженности дефектов в рельсах железнодорожных путей на участках, проверка которых одновременно по двум нитям затруднена или небезопасна (рельсы, расположенные в тоннелях, на мостах, рядом с пассажирскими платформами, в местах с интенсивным движением поездов и т.п.), в рельсах покилометрового запаса, в старогодных рельсах на рельсосварочных предприятиях (РСП), а также при выборочном ручном контроле сварных стыков.

Межповерочный интервал - 1 год.

2.1 При проведении первичной (в том числе после ремонта) и периодической поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции первичной и периодической поверок

порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.3  Поверка прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, дефектоскоп признают не прошедшим поверку.

• 2.4  При получении отрицательного результата по пунктам 8.10-8.11 методики поверки признается непригодным к применению преобразователь, если хотя бы с одним преобразователем из комплекта дефектоскоп полностью прошел поверку.

• 3.1  Рекомендуемые средства поверки указаны в таблице 2.

• 3.2  Средства поверки должны иметь действующие паспорта, поверены и аттестованы в установленном порядке.

• 3.3  Допускается применение других средств поверки Российского или иностранного производства, имеющих аналогичные или лучшие метрологические характеристики и допущенные к применению в РФ в установленном порядке.

Таблица 2 - Рекомендуемые средства поверки

• 4.1  Лица, допускаемые к проведению поверки, должны изучить устройство и принцип работы поверяемого прибора и измерительной аппаратуры по эксплуатационной документации и пройти обучение по требуемому виду измерений.

• 5.1  При проведении поверки должны соблюдаться требования безопасности, определенные в паспорте дефектоскопа.

• 5.2  При проведении поверки должны быть соблюдены требования безопасности согласно ГОСТ 12.3.019-80 «Испытания и измерения электрические. Общие требования безопасности».

• 6.1 При проведении поверки должны быть выполнены следующие условия:

• - температура окружающей среды (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

- атмосферное давление (100 ± 4) кПа [(750 ± 30) мм рт.ст.].

• 6.2 Внешние электрические и магнитные поля должны отсутствовать, либо находиться в пределах, не влияющих на работу дефектоскопа.

• 7.1  Если дефектоскоп и измерительная аппаратура до начала измерений находились в климатических условиях, отличающихся от указанных в п. 6.1, то дефектоскоп нужно выдержать при этих условиях два часа и средства поверки выдержать не менее часа, или времени, указанного в эксплуатационной документации.

• 7.2  Перед проведением поверки, средства поверки и дефектоскоп подготовить к работе в соответствии с руководством по эксплуатации средств поверки и руководством по эксплуатации на дефектоскоп.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре должно быть установлено соответствие дефектоскопа следующим требованиям:

соответствие комплектности поверяемого дефектоскопа паспорту;

наличие маркировки дефектоскопа с указанием типа и серийного номера;

отсутствие механических повреждений, влияющих на работоспособность дефектоскопа;

наличие знака утверждения типа на титульном листе руководства по эксплуатации и на информационной табличке электронного блока дефектоскопа.

• 8.1.2 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если комплектность соответствует паспорту, имеется маркировка с указанием типа и серийного номера, имеется знак утверждения типа на титульном листе руководства по эксплуатации и на информационной табличке электронного блока дефектоскопа, отсутствуют механические повреждения, влияющие на работоспособность.

• 8.2.1  Включить дефектоскоп.

• 8.2.2  Удерживать клавишу «В» до появления меню.

• 8.2.3  В появившемся меню с помощью клавиши F1 выбрать вкладку Тесты (Рисунок!).



Рисунок 1.

• 8.2.4 Используя правый энкодер, выбрать тест «Версии программного обеспечения»

  (Рисунок 2).




Рисунок 3.

8.2.6 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если идентификационные данные дефектоскопа соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО дефектоскопа

• 8.3.1  Подключить электронный блок к блоку питания, подключить к разъемам на электронном блоке соединительные кабели для работы с блоками преобразователей (далее по тексту БП) и с наклонными ПЭП, подключить разъем телефона к соответствующему разъему электронного блока. Блокировочный тумблер на задней стенке электронного блока установить в верхнее положение. Включить электронный блок, нажимая на клавишу «Ф» на передней панели электронного блока.

• 8.3.2  Проверить возможность вывода на экран дефектоскопа всех предусмотренных экранных форм представления информации, а также их соответствие указанным в Руководстве по эксплуатации дефектоскопа.

• 8.3.3  Установить экранную форму многоканального режима. Проверить возможность активизации любого канала с помощью цифровых клавиш. Нажимая на клавишу «Тип Рельса» и «Стык», убедиться в изменении выводимой на экран матричного индикатора дефектоскопа информации о типе рельса, а также появлении и исчезновении информационной надписи «Стык».

• 8.3.4 Установить экранную форму одноканального режима работы с резонатором БП и разверткой типа А. Проверить возможность изменения выводимого на экран значения усиления (или условной чувствительности) канала контроля при вращении ручки энкодера, установленного на левой стороне корпуса электронного блока, а также возможность изменения временного положения маркера при вращении ручки энкодера, установленного на правой стороне корпуса электронного блока, и возможность установки маркера в любом месте временной развертки. При отсутствии сигнала в зоне маркера на экране индикатора должно индицироваться временное положение маркера в мкс. При нажатии на клавиши «1», «2», «3», «4», «5», «6», «7», «8», «9» на экране должна изменяться информация о номере канала, выводимого на экран.

• 8.3.5  Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если на экране дефектоскопа изменяется информация о номере канала, выводимого на экран, изменение выводимого на экран значения усиления и изменение временного положения маркера выполняются без ошибок.

• 8.4.1  Подключить электронный блок дефектоскопа к блоку питания, подключить к разъемам на электронном блоке соединительные кабели для работы с блоками преобразователей (БП) и с наклонными пьезоэлектрическими преобразователями (ПЭП), подключить разъем телефона к соответствующему разъему электронного блока. Блокировочный тумблер «ВКЛ» на задней стенке электронного блока установить в верхнее положение. Включить электронный блок дефектоскопа, нажав на клавишу «Ф» на передней панели электронного блока.

• 8.4.2  Нажать последовательно на клавиши «Н», «1». На экране должна отобразиться развертка типа А для канала 1. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер. Используя левый энкодер, установить усиление приемника канала равным 20 дБ.

• 8.4.3  Подключить соединительный кабель с разъемом «1» к разъему «1» задней панели электронного блока дефектоскопа. Подключить разъемы «1» блока «1» (с резонатором РП PC 2) к разъему «1» соединительного кабеля. Установить БП на смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для прозвучивания его резонатором РП PC 2, совместив продольные оси симметрии контактных плоскостей БП и меры. Перемещая БП вдоль меры, выявить эхо-сигнал от опорного отражателя (отверстие диаметром 6 мм на глубине 44 мм), расположить БП на мере в положении максимальной амплитуды эхо-сигнала. Совместить маркер с эхо-сигналом. Регулируя усиление, уменьшать амплитуду до прекращения срабатывания звуковой индикации. Зафиксировать отображаемое на экране значение усиления.

• 8.4.4  Значение усиления, фиксируемое на пороге при прекращении срабатывания звуковой индикации, является значением опорного уровня чувствительности канала.

• 8.4.5  Измерения по пунктам 8.4.2 - 8.4.4 методики поверки выполнить для всех БП с маркировкой «1», входящих в комплектность дефектоскопа.

• 8.4.6  Нажать на клавишу 4. На экране должна отобразиться развертка типа А для канала 4. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер. Используя левый энкодер, установить усиление приемника канала равным 20 дБ.

• 8.4.7 Установить БП с маркировкой «1» на смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для выявления эхо-сигнала от опорного отражателя (отверстие диаметром 6 мм на глубине 44 мм) резонатором на угол ввода 42° канала 4, при этом продольные оси контактных поверхностей БП и меры совместить, штуцер на БП должен быть направлен в сторону скругленной поверхности меры, а акустическая ось резонатора должна быть направлена в сторону отверстия диаметром 6 мм. Расположить БП на мере в положении максимальной амплитуды эхо-сигнала от отражателя. Совместить маркер с эхо-сигналом и, по аналогии с 8.4.3-8.4.4 определить значение опорного уровня чувствительности канала 4 с резонатором РП 42/42 на угол ввода 42°.

• 8.4.8  Определение опорного уровня чувствительности канала 4 с резонатором на угол ввода 42° выполнить для всех БП с маркировкой «1», входящих в комплект поверяемого дефектоскопа.

• 8.4.9  Нажать на клавишу 5. На экране должна отобразиться развертка типа А для канала 5. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер. Используя левый энкодер, установить усиление приемника канала равным 20 дБ.

• 8.4.10 Установить БП с маркировкой «1» на смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для выявления эхо-сигнала от опорного отражателя (отверстие диаметром 6 мм на глубине 44 мм) резонатором на угол ввода 42° канала 5, при этом продольные оси контактных поверхностей БП и меры совместить, штуцер на БП и акустическая ось резонатора должны быть направлены в сторону отверстия диаметром 6 мм. Расположить БП на мере в положении максимальной амплитуды эхо-сигнала от отражателя. Совместить маркер с эхо-сигналом и, по аналогии с 8.4.3-8.4.4 определить значение опорного уровня чувствительности канала 5 с резонатором РП 42/42 на угол ввода 42°.

• 8.4.11 Определение опорного уровня чувствительности канала 5 с резонатором на угол ввода 42° выполнить для всех БП с маркировкой «1», входящих в комплект поверяемого дефектоскопа.

• 8.4.12 Определение опорных уровней чувствительности каналов 2, 7 с резонаторами РП 70 и РП 70/70, установленными в БП 2 для схемы прозвучивания А и В, и резонаторами РП70/65/65, установленными в БП 1 и БП 2 для схемы прозвучивания А2.

• 8.4.12.1  Нажать на клавишу 2. На экране должна отобразиться развертка типа А для канала 2. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер. Подключить соединительный кабель с разъемом «1» к разъему «1» задней панели электронного блока дефектоскопа. Подключить разъем «2» блока «2» (с резонаторами РП70 и РП 70/70 на угол ввода 70°) к разъему «2» кабеля. Используя левый энкодер, установить усиление приемника канала равным 30 дБ.

• 8.4.12.2 Установить БП с маркировкой «2» на смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для выявления эхо-сигнала от опорного отражателя (отверстие диаметром 6 мм на глубине 15 мм) резонаторами на угол ввода 70° канала 2, при этом продольные оси контактных поверхностей БП и меры совместить, штуцер на БП должен быть направлен в сторону скругленной поверхности меры, а акустическая ось резонатора должна быть направлена в сторону отверстия диаметром 6 мм. Расположить БП на мере в положении максимальной амплитуды эхо-сигнала от отражателя. Совместить маркер с эхо-сигналом.

• 8.4.12.3  Регулируя усиление канала, установить амплитуду эхо-сигнала на пороговый уровень, при котором прекращается срабатывание звуковой индикации превышения порогового уровня, и зафиксировать индицируемое на экране значение усиления в канале, которое является значением опорного уровня чувствительности канала 2 с резонаторами на угол ввода 70°.

• 8.4.12.4 Определение опорного уровня чувствительности канала 2, выполнить для всех БП с маркировкой «2», входящих в комплект поверяемого дефектоскопа.

• 8.4.12.5 Нажать на клавишу 7. На экране должна отобразиться развертка типа А для канала 7. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер.

• 8.4.12.6 По описанной в пунктах 8.4.12.2 - 8.4.12.4 методики поверки для канала 2, определить значения опорного уровня чувствительности канала 7 со всеми БП с маркировкой «2», входящими в комплект поверяемого дефектоскопа.

• 8.4.13 Определение опорных уровней чувствительности каналов 3, 6, 8, 9, 13, 16, 18, 19 с резонаторами РП 4x65 и РП 65/65x84, установленными в БП 3 для схемы прозвучивания А

• 8.4.13.1  Нажать на клавишу 3. На экране должна отобразиться развертка типа А для канала 3. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер. Подключить соединительный кабель с разъемом «2» к разъему «2» задней панели электронного блока дефектоскопа. Подключить разъем «3» и «4» блока «3» (с резонаторами на угол ввода 65°) к разъемам «3» и «4» кабеля. Используя левый энкодер, установить усиление приемника канала равным 40 дБ.

• 8.4.13.2 Установить БП с маркировкой «3» на смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для выявления резонатором канала 3 эхо-сигнала от опорного отражателя (отверстие диаметром 6 мм на глубине 44 мм), при этом продольные оси контактных поверхностей БП и меры должны располагаться под углом -42°, а акустическая ось резонатора должна быть направлена в сторону отверстия диаметром 6 мм. Расположить БП на мере в положении максимальной амплитуды эхо-сигнала.

• 8.4.13.3  Совместить маркер с эхо-сигналом от отверстия диаметром 6 мм. Регулируя усиление, уменьшать амплитуду до прекращения срабатывания звуковой индикации. Зафиксировать отображаемое на экране значение усиления. Данное значение усиления является значением опорного уровня чувствительности канала 3 с резонатором на угол ввода 65°. Определение опорного уровня чувствительности канала 3 с резонатором на угол ввода 65°, выполнить для всех БП с маркировкой «3», входящих в комплект поверяемого дефектоскопа.

• 8.4.13.4 Повторить 8.4.13.1 - 8.4.13.3 для каналов 8, 6 и 9 выводя их индикацию на экран нажатием клавиш 8, 6 и 9 соответственно.

• 8.4.13.5 Нажать дважды на клавишу 3. На экране должна отобразиться развертка типа А для канала 13. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер. Подключить соединительный кабель с разъемом «2» к разъему «2» задней панели электронного блока дефектоскопа. Подключить разъемы «3» и «4» блока «3» (резонаторами на угол ввода 65°) к разъемам «3» и «4» кабеля. Используя левый энкодер, установить усиление приемника канала равным 40 дБ.

• 8.4.13.6 Установить БП с маркировкой «3» на смоченную контактной жидкостью боковую плоскую поверхность меры №2 из комплекта ККО-3 (как это показано на рисунке 4) для выявления резонатором канала 13 эхо-сигнала от опорного отражателя (отверстие диаметром 6 мм на глубине 44 мм), при этом акустическая ось резонатора должна быть

направлена в сторону отверстия диаметром 6 мм. Расположить БП на мере в положении максимальной амплитуды эхо-сигнала от отражателя и определить значение опорного уровня чувствительности канала 13 с резонатором на угол ввода 65°. Определение опорного уровня чувствительности канала 13 с резонатором на угол ввода 65° выполнить для всех БП с маркировкой «3», входящих в комплект поверяемого дефектоскопа.

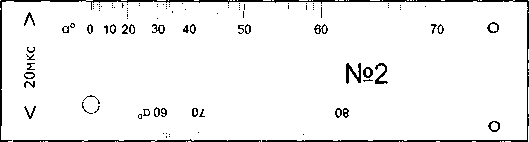

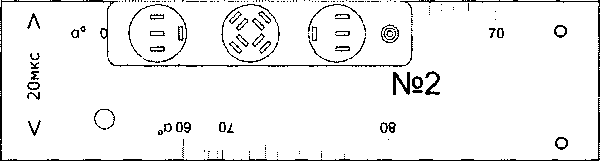

Рисунок 4 - Положение БП на мере для канала 13

8.4.13.7 Повторить 8.4.13.5 - 8.4.13.6 для каналов 18, 16, 19, выводя их индикацию на экран двойным нажатием клавиш 8, 6 и 9. Для каналов 16 и 19 штуцер на БП ориентировать в сторону отражателя.

Рисунок 5 - Положение БП на мере для канала 18

о

Рисунок 6 - Положение БП на мере для канала 16

V              ₀П 09   02                  08

Рисунок 7 - Положение БП на мере для канала 19

• 8.4.14 Определение опорных уровней чувствительности каналов 3, 6, 8, 9, 13, 16, 18, 19 с резонаторами РП 70/65/65, установленными в БП «1» и «2» для схем прозвучивания А2.

• 8.4.14.1  Нажать на клавишу 3. На экране должна отобразиться развертка типа А для канала 3. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер. Подключить соединительный кабель с разъемом «1» к разъему «1» задней панели электронного блока дефектоскопа. Подключить разъемы «1» и «2» блока «1» (с резонаторами РП 70/65/65 на угол ввода 65°) к разъему «1» и «2» кабеля. Используя левый энкодер, установить усиление приемника канала равным 35дБ

• 8.4.14.2 Установить БП на смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для выявления резонатором канала 3 эхо-сигнала от опорного отражателя (отверстие диаметром 6 мм на глубине 44 мм), при этом продольные оси контактных поверхностей БП и меры должны располагаться под углом ~42°, штуцер на БП должен быть направлен в сторону цилиндрической поверхности меры, а акустическая ось резонатора должна быть направлена в сторону отверстия диаметром 6 мм. Расположить БП на мере в положении максимальной амплитуды эхо-сигнала. Совместить маркер с эхо-сигналом. Регулируя усиление, уменьшать амплитуду до прекращения срабатывания звуковой индикации. Зафиксировать отображаемое на экране значение усиления.

• 8.4.14.3 Данное значение усиления является значением опорного уровня чувствительности канала 3 с резонатором на угол ввода 65°. Определение опорного уровня чувствительности канала 3 с резонатором на угол ввода 65°, выполнить для всех БП с маркировкой «1», входящих в комплект поверяемого дефектоскопа.

• 8.4.14.4  Аналогично 8.4.14.1 - 8.4.14.3 определить значения опорного уровня чувствительности каналов 8, 13 и 18, выводя их индикацию на экран нажатием клавиши 8, и двойным нажатием клавиш 3 и 8 соответственно.

• 8.4.14.5  Аналогично 8.4.14.1 - 8.4.14.3 определить значения опорного уровня чувствительности каналов 6, 9, 16 и 19 выводя их индикацию на экран нажатием клавиш 6, 9 и двойным нажатием клавиш 6 и 9 соответственно

• 8.4.15 Определение опорных уровней чувствительности каналов 3,  6,  8,  9 с

резонаторами РП 55/55x68, установленными в БП «3» для схемы прозвучивания В.

• 8.4.15.1  Нажать на клавишу 3. На экране должна отобразиться развертка типа А для канала 3. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер. Подключить соединительный кабель с разъемом «2» к разъему «2» задней панели электронного блока дефектоскопа. Подключить разъемы «3» и «4» блока «3» (с резонаторами РП 55/55x68 на угол ввода 55°) к разъему «3» и «4» кабеля. Используя левый энкодер, установить усиление приемника канала равным 35дБ

• 8.4.15.2 Установить БП на смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для выявления резонатором канала 3 эхо-сигнала от опорного отражателя (отверстие диаметром 6 мм на глубине 44 мм), при этом продольные оси контактных поверхностей БП и меры должны располагаться под углом 34°, штуцер на БП должен быть направлен в сторону цилиндрической поверхности меры, а акустическая ось резонатора должна быть направлена в сторону отверстия диаметром 6 мм. Расположить БП на мере в положении максимальной амплитуды эхо-сигнала. Совместить маркер с эхо-сигналом. Регулируя усиление, уменьшать амплитуду до прекращения срабатывания звуковой индикации. Зафиксировать отображаемое на экране значение усиления.

• 8.4.15.3 Данное значение усиления является значением опорного уровня чувствительности канала 3 с резонатором на угол ввода 55°. Определение опорного уровня чувствительности канала 3 с резонатором на угол ввода 55°, выполнить для всех БП с маркировкой «3», входящих в комплект поверяемого дефектоскопа.

• 8.4.15.4 Аналогично 8.4.15.1 - 8.4.15.3 определить значения опорного уровня чувствительности каналов 8, 6 и 9, выводя их индикацию на экран нажатием клавиш 8, 6 и 9 соответственно.

• 8.4.16 Определение опорных уровней чувствительности резонаторов РП 4x70, установленных в БП «3», для каналов 13, 16, 18, 19 для схемы прозвучивания В

• 8.4.16.1  Нажать дважды на клавишу 3. На экране должна отобразиться развертка типа А для канала 13. Установить в меню значение «Кп» равное 0 дБ, используя правый энкодер. Используя левый энкодер, установить усиление приемника канала равным 35 дБ.

• 8.4.16.2 Установить БП «3» на смоченную контактной жидкостью поверхность меры №2 из комплекта ККО-3 (рисунок 8) для выявления резонатором канала 13 эхо-сигнала от опорного отражателя (отверстие диаметром 6 мм на глубине 44 мм), при этом продольные оси контактных поверхностей БП и меры должны совпадать и направлена в сторону отверстия диаметром 6 мм. Расположить БП на мере в положении максимальной амплитуды эхо-сигнала от отражателя и определить, по аналогии с каналом 3, значение опорного уровня чувствительности канала 13 с резонаторами на угол ввода 55770°. Определение опорного уровня чувствительности канала 13 с резонаторами на угол ввода 55770° выполнить для всех БП с маркировкой «3», входящих в комплект поверяемого дефектоскопа.

• 8.4.16.3 Аналогичные операции выполнить для каналов 18, 16, 19, выводя их индикацию на экран двойным нажатием клавиш 8, 6 и 9. Для каналов 16 и 19 штуцер на БПЗ ориентировать в сторону отражателя.

  Л	'IT Т' I1!------ I 7Т| || | 1 М а° 0 10 20  30  40      50	1 II 1 | П : Н 1 1 60	1 i 70	о
  * о сч		№2
  V	О    оп 09   0£	08
  	1\			о

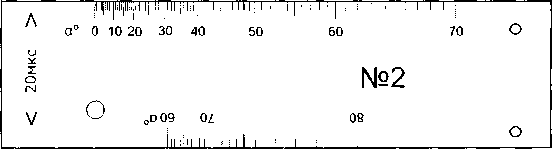

Рисунок 8 - Положение БП на мере для каналов 13

Рисунок 9 - Положение БП на мере для каналов 18

Рисунок 10 - Положение БП на мере для каналов 16

Рисунок 11 - Положение БП на мере для каналов 19

• 8.4.17 Определение опорных уровней чувствительности для ручных наклонных ПЭП

• 8.4.17.1  Нажать на клавишу «£?•» для вывода на экран страницы меню выбора режима контроля канала работы с ручными наклонными ПЭП. Вращая ручку энкодера на правой стороне электронного блока, установить режим №11 «Проверка по ТУ». Выбрать ПЭП из списка, нажав на клавишу «F2», а затем нажать на ручку энкодера или на клавишу «F1» для вывода на экран индикации развертки типа А.

• 8.4.17.2 Подключить ПЭП П121-2,5-42 к соединительному кабелю и выходу разъема «Н», канала работы с ручными наклонными ПЭП.

• 8.4.17.3  Запрограммировать в меню следующие параметры настройки канала:

ВРЧ - выкл;

задержка начала развертки      - 0 мкс;

длительность развертки «уф » —100 мкс;

задержка начала зоны контроля «Лг»_ 2 мкс; длительность зоны контроля «_РЬ» - 90 мкс; режим работы звукового индикатора - по превышению порога (у^м); опорный уровень чувствительности (Кп) - 0 дБ;

угол ввода (а и а ном.) - номинальное значение для подключенного ПЭП; время распространения УЗК в ПЭП (2Тп) - 5 мкс.

• 8.4.17.4 Установить, вращая ручку энкодера на левой боковой стороне электронного блока, значение усиления приемника канала 20 дБ.

• 8.4.17.5 Установить ПЭП на смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для выявления эхо-сигнала от опорного отражателя (отверстие диаметром 6 мм на глубине 44 мм), расположить ПЭП на мере в положении максимальной амплитуды эхо-сигнала от отражателя. Совместить маркер с эхо-сигналом. Регулируя усиление, уменьшать амплитуду до прекращения срабатывания звуковой индикации. Зафиксировать отображаемое на экране значение усиления. Данное значение усиления является значением опорного уровня чувствительности канала с ПЭП на угол ввода 42°.

• 8.4.17.6 Определение значения опорного уровня чувствительности канала выполнить для всех ПЭП П121-2,5-42, входящих в комплект поверяемого дефектоскопа

• 8.4.17.7 Измерения по пунктам 8.4.17.1 - 8.4.17.6 методики поверки выполнить для ПЭП типов П121-2,5-50, П121-2,5-55, П121-2,5-65 и П121-2,5-70, при этом для ПЭП П121-2,5-65 и ПЭП П121-2,5-70 использовать меру №2 из комплекта мер ультразвуковых ККО-3, выявляя эхо-сигнал от отверстия диаметром 6 мм расположенного на глубине 15 мм.

• 8.4.18 Определение опорных уровней чувствительности для ручных PC ПЭП.

• 8.4.18.1 Нажать на клавишу «Ф » для вывода на экран страницы меню выбора режима контроля канала работы с ручными PC ПЭП. Вращая ручку энкодера на правой стороне электронного блока, установить режим №8 «Проверка по ТУ» и нажать на ручку энкодера или на клавишу «F1» для вывода на экран индикации осциллограммы сигналов с ПЭП в развертке типа А.

• 8.4.18.2 Запрограммировать в меню следующие параметры настройки канала: единицы измерений - мкс;

задержка начала развертки - 0 мкс; длительность развертки -100 мкс; задержка начала зоны контроля fl? - 5 мкс; длительность зоны контроля fl? - 80 мкс; режим работы звукового индикатора - по превышению порога (УЧ); опорный уровень чувствительности (Кп) - 0 дБ;

угол ввода (а и а ном.) - 0°;

время распространения УЗК в ПЭП (2Тп) - 6 мкс;

ВРЧ - выкл.

• 8.4.18.3  Установить, вращая ручку энкодера на левой боковой стороне электронного блока, значение усиления приемника канала 20 дБ.

• 8.4.18.4 Подключить разъемы кабеля PC ПЭП П112-2,5 к выходным разъемам «РС -Г» и «РС - П» на задней стенке электронного блока. Установить ПЭП на смоченную контактной жидкостью поверхность меры №2 из комплекта мер ультразвуковых ККО-3 и, перемещая ПЭП вдоль меры, выявить опорный отражатель (отверстие диаметром 6 мм на глубине 44 мм). Расположить ПЭП на мере в положении максимальной амплитуды эхо-сигнала от отражателя. Совместить маркер с эхо-сигналом, перемещая его с помощью ручки энкодера, находящейся на правой стороне электронного блока. Регулируя усиление канала, установить амплитуду эхо-сигнала на пороговый уровень, при котором прекращается срабатывание звуковой индикации превышения порогового уровня и зафиксировать индицируемое на экране матричного индикатора значение усиления в канале.

• 8.4.18.5  Значение усиления, фиксируемое на пороге при прекращении срабатывания звуковой индикации, является значением опорного уровня чувствительности канала с РС ПЭП. Определение значения опорного уровня чувствительности канала выполнить для всех ПЭП П112-2,5, входящих в комплект поверяемого дефектоскопа.

• 8.4.18.6 Измерения по пунктам 8.4.18.1 - 8.4.18.5 методики поверки выполнить для раздельно-совмещенного режима работы ПЭП П 122-2,5-70, ориентируя акустическую ось ПЭП для выявления отверстия диаметром 6 мм на глубине 44 мм в мере №2 из комплекта мер ультразвуковых ККО-3.

8.4.24 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если значение опорного уровня чувствительности не превышает значений, указанных в таблице 4.

Таблица 4

Наименование параметра

Опорный уровень чувствительности, дБ, не более, при работе с следующими ПЭП и резонаторами (РП):

• - РП РС2 (угол ввода 0°, отражатель на глубине 44 мм)

• - РП 42/42 (угол ввода 42/42°, отражатель на глубине 44 мм)

• - РП 70 (угол ввода 70°, отражатель на глубине 15 мм)

• - РП 70/70 (угол ввода 70°/70°, отражатель на глубине 15 мм)

• - РП 65/65/70 (угол ввода 65765770°, отражатель на глубине 15 мм)

• - РП 65/65x84 (угол ввода 65765°, отражатель на глубине 44 мм)

• - РП 55/55x68 (угол ввода 55755°, отражатель на глубине 44 мм)

• - РП 4x70 (угол ввода 70770770770°, отражатель на глубине 15 мм)

• - РП 4x65 (угол ввода 65765765765°, отражатель на глубине 44 мм)

  Наименование параметра	Значение параметра
  - РП 4x58 (угол ввода 580/58°/58°/580, отражатель на глубине 44 мм)	30/30/30/30
  - П112-2,5-РДМ-Р (угол ввода 0°, отражатель на глубине 44 мм)	18
  - П121-2,5-42-РДМ-Р (угол ввода 42°, отражатель на глубине 44 мм)	15
  - П121-2,5-50-РДМ-Р (угол ввода 50°, отражатель на глубине 44 мм)	24
  - П121-2,5-55-РДМ-Р (угол ввода 55°, отражатель на глубине 44 мм)	26
  - П121-2,5-65-РДМ-Р (угол ввода 65°, отражатель на глубине 44 мм)	32
  - П121-2,5-70-РДМ-Р (угол ввода 70°, отражатель на глубине 44 мм)	38
  - П122-2,5-70-РДМ-Р (угол ввода 70°, отражатель на глубине 44 мм)	35

• 8.5.1 Для наклонных ПЭП

• 8.5.1.1   Выполнить пункты 8.4.1, 8.4.17.1 методики поверки с подключенным наклонным ПЭП, в меню установить номинальное значение угла ввода подключенного ПЭП, и определенное значение опорного уровня чувствительности канала с подключенным ПЭП. Установить усиление в канале на 25 дБ (для подключенного ПЭП П121-2,5-42, П121-2,5-50, П121-2,5-55) или на 16 дБ (для подключенного ПЭП П121-2,5-65, П121-2,5-70) больше опорного уровня чувствительности.

• 8.5.1.2  Установить ПЭП на бездефектном в ближней зоне участке меры №ЗР, установить на экране клавишей F5 меню с параметрами ВРЧ и, регулируя глубину ВРЧ в ближней зоне развертки (область от 5 до 25 мкс), уменьшить шумы в ближней зоне до !4 порогового уровня срабатывания АСД, определяемого линией строба зоны контроля. Перевернуть меру №ЗР и при данной настройке выявить отражатель - отверстие диаметром 2 мм, расположенное на глубине 3 мм (для подключенных ПЭП П121-2,5-65 и П121-2,5-70) и 6 мм (для подключенных ПЭП П121-2,5-42, П121-2,5-50 и П121-2,5-55). Выявление отражателя фиксировать по сигналам от отражателя, которые должны не менее чем в 2 раза превышать пороговый уровень.

• 8.5.1.3   Выполнить пункты 8.5.1.1 - 8.5.1.2 для всех наклонных ПЭП типов П121-2,5-42, П121-2,5-50, П121-2,5-55, П121-2,5-65 и П121-2,5-70 из комплекта поверяемого дефектоскопа.

• 8.5.2 Для PC ПЭП

• 8.5.2.1   Выполнить пункт 8.4.18.1 с подключенным PC ПЭП. В меню установить измеренное значение опорного уровня чувствительности. Установить усиление в канале на 16 дБ больше значения опорного уровня чувствительности, при этом уровень шумов в зоне контроля при неустановленном на меру PC ПЭП с сухой контактной поверхностью не должен быть более !4 порогового уровня, определяемого линией строба зоны контроля.

• 8.5.2.2 Установить PC ПЭП на смоченную контактной жидкостью поверхность меры №ЗР для выявления отражателя - отверстия диаметром 2 мм на глубине 3 мм. Выявление отражателя фиксировать по сигналам от отражателя, которые должны не менее, чем в 2 раза превышать пороговый уровень. Поверку выполнить для всех ПЭП П112-2,5 из комплекта поверяемого дефектоскопа

• 8.5.3 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если ПЭП П121-2,5-42, П121-2,5-50 и П121-2,5-55 выявляют отражатель диаметром 2 мм на глубине 6 мм, а ПЭП П121-2,5-65, П121-2,5-70 и П112-2,5 выявляют отражатель диаметром 2 мм на глубине 3 мм при реализуемом запасе чувствительности 25 дБ и 16 дБ.

• 8.6.1  Подключить ПЭП П121-2,5-42 к соединительному кабелю для наклонных ручных ПЭП и подключить к электронному блоку дефектоскопу.

• 8.6.2  Выполнить 8.4.1 без подключения соединительных кабелей для работы с БП. Нажать на клавишу « Р» для вывода на экран страницы меню выбора режима контроля канала работы с ручными наклонными ПЭП. Вращая ручку энкодера на правой стороне электронного блока, установить режим №11 «Проверка по ТУ» и нажать на ручку энкодера или на клавишу F1 для вывода на экран индикации осциллограммы сигналов с ПЭП в развертке типа А.

Запрограммировать в меню следующие параметры настройки канала:

единицы измерения - мм;

задержка начала развертки - 0 мкс; длительность развертки -100 мкс; задержка начала зоны контроля tRr - 5 мкс; длительность зоны контроля - 240 мкс; режим работы звукового индикатора - по превышению порога (УЧ); опорный уровень чувствительности (Кп) - 0 дБ;

угол ввода (а и а ном.) - 42°;

время распространения УЗК в ПЭП (2Тп) - измеренное значение для подключенного ПЭП в мкс.

• 8.6.3  Установить усиление приемника канала на 16 дБ больше опорного уровня чувствительности дефектоскопа с подключенным ПЭП, определенного в ходе выполнения 8.4.17.1.

• 8.6.4 Установить ПЭП на бездефектном участке в ближней зоне меры №ЗР, установить на экране клавишей F5 меню с параметрами ВРЧ и, регулируя глубину ВРЧ в ближней зоне развертки (область от 5 до 25 мкс), уменьшить шумы до '/₂ порогового уровня срабатывания АСД, определяемого линией строба зоны контроля. Перевернуть меру №ЗР и при данной настройке выявить отражатель - отверстие диаметром 2 мм, расположенное на глубине 6 мм. Выявление отражателя фиксировать по сигналам от отражателя в ближней зоне, которые должны не менее, чем в 2 раза превышать пороговый уровень. Расположить ПЭП в положении максимальной амплитуды эхо-импульса от отражателя. Совместить маркер с эхо-сигналом от отражателя диаметром 2 мм и отсчитать индицируемые на экране дефектоскопа показания Н и L.

• 8.6.5  Выявить подключенным ПЭП отражатель - отверстие диаметром 6 мм на глубине 15 мм, установив ПЭП на мере в положение максимальной амплитуды эхо-сигнала от отражателя. Совместить маркер с эхо-сигналом и отсчитать индицируемые на экране дефектоскопа показания Н и L.

• 8.6.6 Перевернуть меру №ЗР и выявить подключенным ПЭП отражатель - отверстие диаметром 6 мм на глубине 44 мм, установив ПЭП на мере в положение максимальной амплитуды эхо-сигнала от отражателя. Совместить маркер с эхо-сигналом и отсчитать индицируемые на экране дефектоскопа показания Н и L.

• 8.6.7  Клавишей F5 вывести на экран меню со значением длительности развертки и установить длительность развертки 250 мкс при установленных в меню единицах измерения - мкс. Перевести в меню единицы измерения снова в мм.

• 8.6.8 Установить ПЭП на смоченную контактной жидкостью плоскую поверхность меры №3 из комплекта ККО-3, точку ввода ПЭП расположить в районе отметки «0» на боковой поверхности меры и, смещая ПЭП в небольших пределах на поверхности меры, получить на экране максимальное число многократно отраженных эхо-сигналов. Совместить маркер с первым эхо-сигналом и отсчитать индицируемые на экране дефектоскопа показания НиЬ.

• 8.6.9  Совместить маркер со вторым эхо-сигналом и отсчитать индицируемые на экране дефектоскопа показания Н и L.

• 8.6.10 Совместить маркер с третьим эхо-сигналом и отсчитать индицируемые на экране дефектоскопа показания Н и L.

Для каждого из выполненных измерений вычислить основную абсолютную погрешность А определения координат залегания отражателей Н и L по формулам (1) и (2): ^Н = Н_изм-Н_ном,мы                       (1)

=                                               (2)

где Низы - измеренное значение глубины, мм; Ь_изм - измеренное значение расстояния от точки ввода до проекции дефекта на поверхность, мм, Нц_ОМ - номинальное значение глубины залегания дефекта в соответствии с таблицей 5, мм; L_H0M - номинальное значение расстояния от точки ввода до проекции дефекта на поверхность в соответствии с таблицей 5, мм;

• 8.6.11 Выполнить 8.6.4 по аналогии для ПЭП с номинальным углом ввода 50°.

• 8.6.12 Выполнить 8.6.5 по аналогии для ПЭП с номинальным углом ввода 50°.

• 8.6.13 Выполнить 8.6.6 по аналогии для ПЭП с номинальным углом ввода 50°.

• 8.6.14 Выполнить 8.6.8 по аналогии для ПЭП с номинальным углом ввода 50°.

• 8.6.15 Выполнить 8.6.9 по аналогии для ПЭП с номинальным углом ввода 50°.

• 8.6.16 Выполнить 8.6.10 по аналогии для ПЭП с номинальным углом ввода 50°.

• 8.6.17 Выполнить 8.6.4 по аналогии для ПЭП с номинальным углом ввода 70°.

• 8.6.18 Выполнить 8.6.5 по аналогии для ПЭП с номинальным углом ввода 70°.

• 8.6.19 Выполнить 8.6.6 по аналогии для ПЭП с номинальным углом ввода 70°.

• 8.6.20 Выполнить 8.6.8 по аналогии для ПЭП с номинальным углом ввода 70°.

• 8.6.21 Выполнить 8.6.9 по аналогии для ПЭП с номинальным углом ввода 70°.

• 8.6.22 Выполнить 8.6.10 по аналогии для ПЭП с номинальным углом ввода 70°.

• 8.6.23 Выполнить 8.6.4 по аналогии для ПЭП с номинальным углом ввода 55°.

• 8.6.24 Выполнить 8.6.5 по аналогии для ПЭП с номинальным углом ввода 55°.

• 8.6.25 Выполнить 8.6.6 по аналогии для ПЭП с номинальным углом ввода 55°.

• 8.6.26 Выполнить 8.6.8 по аналогии для ПЭП с номинальным углом ввода 55°.

• 8.6.27 Выполнить 8.6.9 по аналогии для ПЭП с номинальным углом ввода 55°.

• 8.6.28 Выполнить 8.6.10 по аналогии для ПЭП с номинальным углом ввода 55°.

• 8.6.29 Выполнить 8.6.4 по аналогии для ПЭП с номинальным углом ввода 65°.

• 8.6.30 Выполнить 8.6.5 по аналогии для ПЭП с номинальным углом ввода 65°.

• 8.6.31 Выполнить 8.6.6 по аналогии для ПЭП с номинальным углом ввода 65°.

• 8.6.32 Выполнить 8.6.8 по аналогии для ПЭП с номинальным углом ввода 65°.

• 8.6.33 Выполнить 8.6.9 по аналогии для ПЭП с номинальным углом ввода 65°.

• 8.6.34 Выполнить 8.6.10 по аналогии для ПЭП с номинальным углом ввода 65°.

Таблица 5

• 8.6.35 Наименьшее измеренное значение глубины залегания дефекта принять за нижнюю границу диапазона измерений глубины залегания дефектов.

• 8.6.36 Наибольшее измеренное значение глубины залегания дефекта принять за верхнюю границу диапазона измерений глубины залегания дефектов.

• 8.6.37 Наименьшее измеренное значение расстояния от точки ввода до проекции дефекта на поверхность принять за нижнюю границу диапазона измерений расстояния от точки ввода до проекции дефекта на поверхность.

• 8.6.38 Наибольшее измеренное значение расстояния от точки ввода до проекции дефекта на поверхность принять за верхнюю границу диапазона измерений расстояния от точки ввода до проекции дефекта на поверхность.

• 8.6.39 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если диапазон и абсолютная погрешность измерения координат залегания отражателей соответствуют значениям, представленных в таблице 6.

Таблица 6

• 8.7.1  Выполнить 8.4.1. Подключить ПЭП П121-2,5-42 к соединительному кабелю для наклонных ручных ПЭП и подключить к электронному блоку дефектоскопу.

• 8.7.2 Нажать на клавишу «Ф » для вывода на экран страницы меню выбора режима контроля канала работы с ручными PC ПЭП. Вращая ручку энкодера на правой стороне электронного блока, установить режим №8 Проверка по ТУ и нажать на ручку энкодера или на клавишу F1 для вывода на экран индикации осциллограммы сигналов с ПЭП в развертке типа А. Запрограммировать в меню следующие параметры настройки канала:

единицы измерения - мкс;

задержка начала развертки - 0 мкс; длительность развертки >4?--100 мкс;

задержка начала зоны контроля tRr - 5 мкс; длительность зоны контроля _Пг - 54 мкс; режим работы звукового индикатора - по превышению порога (УЧ.); ВРЧ - выкл;

опорный уровень чувствительности (Кп) - на 20 дБ больше измеренного в пункте 8.4 для ПЭП П121-2,5-42;

время распространения УЗК в ПЭП (2Тп) - 5 мкс.

Усиление приемника канала установить на 20 дБ больше опорного уровня чувствительности, установленного в меню.

• 8.7.3  Собрать схему согласно рисунку 12. Установить ослабление аттенюатора ультразвукового тестера 40 дБ.

Установить ПЭП на предварительно смазанную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для излучения в направлении цилиндрической поверхности. Перемещая ПЭП по мере, установить его в оптимальное положение, при котором эхо-сигнал от цилиндрической поверхности имеет максимальную амплитуду. Зафиксировать ПЭП в этом положении.

• 1 - Электронный блок дефектоскопа

• 2 - Аттенюатор ультразвукового тестера

• 3 - Мера №ЗР

• 4 - ПЭП П121-2,5

• 5 - Тройник СР-50-95 из комплекта дефектоскопа

• 6 - Кабель соединительный к ПЭП на 2,5 МГц из комплекта дефектоскопа

• 7 - Кабель РК-50-2-16 длиной 1м с соединителями СР-50-74 из комплекта дефектоскопа

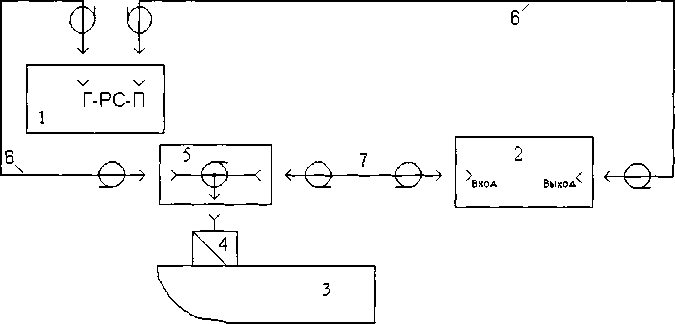

Рисунок 12 - схема соединения для определения диапазона измерения коэффициента выявляемое™ дефекта эхо-методом

• 8.7.4  Совместить маркер с эхо-сигналом и установить значение условной чувствительности контроля в канале Ку = 0 дБ (по индикации на экране дефектоскопа). Аттенюатором тестера установить амплитуду эхо-сигнала на пороговый уровень, убедиться, что значение коэффициента выявляемое™ дефекта, индицируемое на экране, равно нулю (Кд = 0 дБ). Зафиксировать установленное ослабление аттенюатора.

• 8.7.5  Установить, вращая ручку энкодера регулировки усиления приемника канала, показания Ку = 20 дБ, зафиксировать индицируемое на экране дефектоскопа значение коэффициента выявляемое™ дефекта, которое должно находиться в пределах (0 ± 1) дБ.

• 8.7.6  Уменьшить ослабление Ni аттенюатора тестера, относительно значения, установленного в 8.7.4, на 10 дБ, зафиксировать индицируемое значение коэффициента выявляемое™ дефекта К_изм.

• 8.7.7 Рассчитать абсолютную погрешность измерения коэффициента выявляемое™ дефекта эхо-методом по формуле:

ДЛ- = К_им-М’,дБ                         (3)

где Кизм - измеренное значение амплитуды сигнала, дБ; Ni - ослабление аттенюатора тестера, относительно установленного, дБ;

• 8.7.7  Уменьшить ослабление аттенюатора тестера, относительно значения, установленного в 8.7.4, на 20 дБ, зафиксировать индицируемое значение коэффициента выявляемое™ дефекта. Рассчитать абсолютную погрешность измерения коэффициента выявляемое™ дефекта эхо-методом аналогично 8.7.7.

• 8.7.8  Увеличить ослабление аттенюатора тестера, относительно значения, установленного в 8.7.4, на 10 дБ, зафиксировать индицируемое значение коэффициента выявляемое™ дефекта. Рассчитать абсолютную погрешность измерения коэффициента выявляемое™ дефекта эхо-методом аналогично 8.7.7.

• 8.7.9  Увеличить ослабление аттенюатора тестера, относительно значения, установленного в 8.7.4, на 20 дБ, зафиксировать индицируемое значение коэффициента выявляемое™ дефекта. Рассчитать абсолютную погрешность измерения коэффициента выявляемое™ дефекта эхо-методом аналогично 8.7.7.

• 8.7.10 Наименьшее измеренное значение коэффициента выявляемое™ принять за нижнюю границу диапазона измерения коэффициента выявляемое™ дефекта эхо-методом.

• 8.7.11 Наибольшее измеренное значение коэффициента выявляемое™ принять за верхнюю границу диапазона измерения коэффициента выявляемое™ дефекта эхо-методом.

• 8.7.12 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если диапазон и абсолютная погрешность измерения коэффициента выявляемое™ дефекта эхо-методом соответствуют значениям, указанным в таблице 7.

Таблица 7

• 8.8.1 Выполнить пункты 8.7.1 - 8.7.3 методики поверки.

• 8.8.2 Совместить маркер с эхо-сигналом. Аттенюатором тестера установить амплитуду эхо-сигнала на пороговый уровень. Зафиксировать установленное на аттенюаторе значение ослабления эхо-сигнала, отсчитать индицируемое на экране дефектоскопа значение ЛА и определить его отклонение от номинального значения, равного 0 дБ.

• 8.8.3 Уменьшить ослабление аттенюатора тестера, относительно установленного в 8.8.2, на Ni (где Ni равно 5, 10, 15 дБ и т. д.). Зафиксировать индицируемое значение АА и определить его отклонение от номинального значения, равного Ni. Измерения выполнить для не менее чем 5-ти равномерно распределенных по диапазону от 0 до У значений Ni (У -значение усиления, установленное при проведении измерений).

• 8.8.4 Определить в каждой точке абсолютную погрешность измерения амплитуды эхо-сигнала по формуле:

ЛА = Л^-М,дБ                    (4)

где N_U3M - измеренное значение амплитуды сигнала, дБ; Ni - ослабление аттенюатора тестера, относительно установленного, дБ;

• 8.8.5  Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если диапазон и абсолютная погрешность измерения амплитуды эхо-сигнала соответствуют значениям, указанным в таблице 8.

Таблица 8

• 8.9.1  Подключить электронный блок к блоку питания, подключить к выходным разъемам для БП, установленным на задней стенке электронного блока, контрольные кабели с разъемом HR10A13P20P на одном конце и разъемами СР-50-1 (схема распайки кабеля приведена в приложении Б) на противоположных концах; к выходным разъемам подключения ручных ПЭП подключить соединительные кабели к ручным ПЭП из комплекта дефектоскопа. Допустимо использовать делитель в положении 1:1 с щупами для подключения к разъему дефектоскопа (схема разъема приведена в приложении Б). Включить электронный блок дефектоскопа, нажав на клавишу «Ф» на передней панели электронного блока. Установить многоканальный режим сплошного контроля с мнемосхемой на экране.

• 8.9.2  Подключить к разъему СР-50-1 соединительного кабеля каналов с маркировкой «Г1» разъем СР-50-74. Свободный разъем тройника подключить к осциллографу. Измерить осциллографом период повторения Т импульсов возбуждения резонатора канала контроля.

• 8.9.3 Вычислить рабочую частоту следования импульсов F в килогерцах по формуле:

^ = ркГц                           (5)

где Т— период следования импульсов возбуждения ПЭП, в миллисекундах , мс.

• 8.9.4  Аналогичные измерения выполнить, подключая осциллограф к разъемам «Г2», «ГЗ», «Г4», «Г5», «Гб», «Г7», «Г8» и «Г9» соединительного кабеля.

• 8.9.5  Нажать на клавишу « Р », затем на F1, активировав канал работы с наклонными ПЭП на частоту 2,5 MHz. К разъему СР-50-74 соединительного кабеля, подключенного к разъему «Н» на задней стенке электронного блока, и провести измерения осциллографом период повторения Т импульсов возбуждения данного канала контроля.

• 8.9.6  Нажать на клавишу «Ф», затем на F1, деактивировав канал работы с PC ПЭП на частоту 2,5 MHz. К разъему СР-50-74 соединительного кабеля, подключенного к разъему «Г-РС» на задней стенке электронного блока, подключить разъем СР-50-73 с распаянной на нем эквивалентной нагрузкой, и провести измерения осциллографом параметров импульса возбуждения ПЭП канала контроля.

• 8.9.7  Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если частота генератора импульсов возбуждения соответствует значению 2,50 ± 0,25 МГц.

• 8.10.1 Подключить электронный блок к блоку питания, подключить к разъемам на электронном блоке соединительные кабели для работы с БП и с наклонными ПЭП, подключить разъем телефона к соответствующему разъему электронного блока. Включить электронный блок дефектоскопа, нажав на клавишу «Ф» на передней панели электронного блока.

• 8.10.2 Активировать режим регулировки чувствительности канала ЗТМ (канал 11) с выведенной на экран мнемосхемой и разверткой типа А канала 1. Установить тип контролируемого рельса - Р 65.

• 8.10.3 Подключить к разъему соединительного кабеля «1» БП с маркировкой «1» (с резонатором РП РС2). Установить БП на смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для прозвучивания PC резонатором бездефектной зоны меры с маркировкой «20 ps». Установить, вращая ручку энкодера на боковой стороне электронного блока, амплитуду 3-го донного эхо-сигнала сначала выше, а затем ниже порогового уровня и убедиться в правильности работы звуковой сигнализации ЗТМ канала, затем, вращая ручку энкодера, установить индицируемое в выделенных для этой цели знакоместах на мнемосхеме значение условной чувствительности ЗТМ сначала 4 дБ, а затем 20 дБ. Убедиться, что возможна установка промежуточных значений условной чувствительности ЗТМ в диапазоне от 4 до 20 дБ с дискретностью 1 дБ.

• 8.10.4 Проверку выполнить для всех БП с маркировкой «1», входящих в комплект проверяемого дефектоскопа.

• 8.10.5 Нажать на клавишу «^», затем на клавишу F1 для вывода на экран индикации развертки типа А канала работы с ручным PC ПЭП. Установить клавишей ТР тип контролируемого рельса Р65.

• 8.10.6 Подключить разъемы кабеля PC ПЭП П112-2,5 к выходным разъемам канала «Г»-РС-«П» на задней стенке электронного блока. Установить ПЭП на смоченную контактной жидкостью поверхность меры №ЗР для прозвучивания бездефектной зоны стандартного меры с маркировкой «20 ps». Линию акустического экрана на контактной поверхности ПЭП располагать перпендикулярно продольной оси контактной поверхности меры.

• 8.10.7 Активировать режим регулировки чувствительности канала ЗТМ, нажав на клавишу 1. Установить, вращая ручку энкодера на боковой стороне электронного блока, амплитуду 3-го донного эхо-сигнала выше, а затем ниже порогового уровня и убедиться в правильности работы звуковой сигнализации ЗТМ канала, затем, вращая ручку энкодера установить индицируемое на экране значение АУ - условной чувствительности ЗТМ сначала 4, а затем 20 дБ. Убедиться, что возможна установка промежуточных значений условной чувствительности ЗТМ в диапазоне от 4 до 20 дБ с дискретностью 1 дБ. Проверку выполнить для всех ПЭП П112-2,5, входящих в комплект проверяемого дефектоскопа.

• 8.10.8 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если условная чувствительность ЗТМ в каналах, работающих с PC резонаторами и PC ПЭП, устанавливается в пределах от 4 до 20 дБ с дискретностью 1 дБ.

  • 8.11 Определение диапазона и расчет абсолютной погрешности измерения толщины изделия и глубины залегания дефектов при работе с прямыми ПЭП для каналов ручного контроля

    • 8.11.1 Выполнить 8.6.2. Подключить ПЭП П121-2,5-42 к соединительному кабелю для наклонных ручных ПЭП.

    • 8.11.2 Нажать на клавишу « Р» для вывода на экран страницы меню выбора режима контроля канала работы с ручными PC ПЭП. Вращая ручку энкодера на правой стороне электронного блока, установить режим №8 Проверка по ТУ и нажать на ручку энкодера или на клавишу F1 для вывода на экран индикации осциллограммы сигналов с ПЭП в развертке типа А. Запрограммировать в меню следующие параметры настройки канала:

единицы измерения - мкс;

задержка начала развертки - 33 мкс; длительность развертки -85 мкс; режим работы звукового индикатора - по превышению порога (УЧ); ВРЧ - выкл;

время распространения УЗК в ПЭП (2Тп) - 5 мкс.

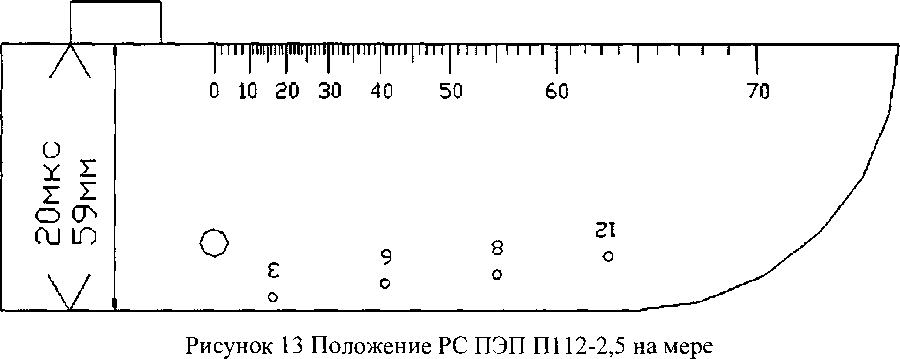

• 8.11.3 Расположить ПЭП на смоченной контактной жидкостью поверхности меры №ЗР из комплекта ККО-3 таким образом, чтобы прозвучивался бездефектный участок меры (рисунок 13). Вращая ручку левого энкодера, установить вершину первого донного эхо-сигнала на половину высоты экрана. Вращая ручку правого энкодера, установить курсор в информационное окно меню со значением 2Тп, нажатием на ручку энкодера активизировать информационное окно меню со значением 2Тп и занести значение 2Тп в выделенные для него знакоместа окна. Ввод осуществляется вращением ручки энкодера на правой стороне электронного блока до тех пор, пока показания глубины залегания Н отражателя, индицируемые на экране дефектоскопа, не станут равными значению высоты образца, указанному в паспорте на меру №ЗР из комплекта ККО-3.

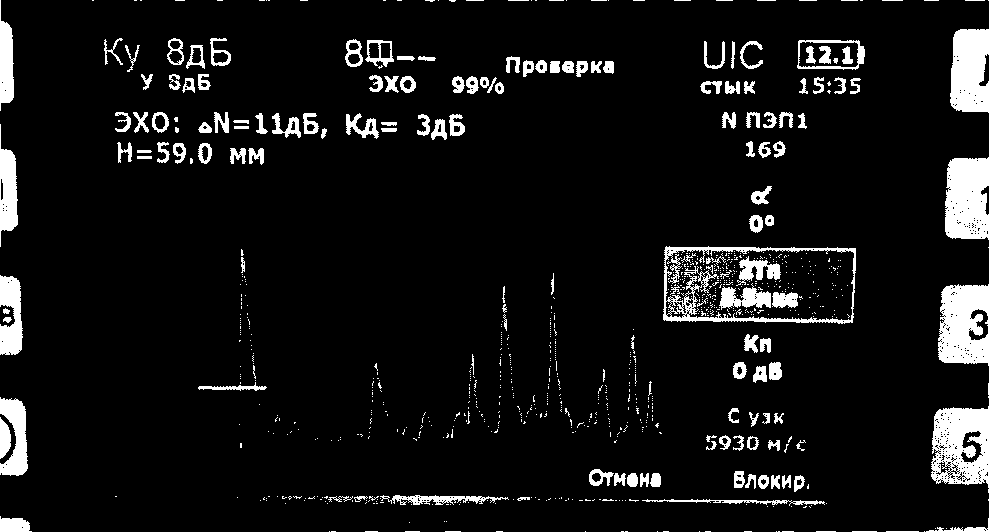

Рисунок 14. Изменение времени задержки УЗ колебаний в призме PC ПЭП П112-2,5

• 8.11.4 Деактивировать информационное окно меню кратковременным нажатием на энкодер.

• 8.11.5 Установить подключенный ПЭП на предварительно смоченную контактной жидкостью поверхность меры №ЗР из комплекта ККО-3 для выявления опорного отражателя - отверстия диаметром 6 мм на глубине 44 мм, располагая линию акустического экрана на контактной поверхности ПЭП перпендикулярно продольной оси контактной поверхности меры. Зафиксировать ПЭП на мере в положении, при котором амплитуда эхо-сигнала от выявленного отражателя максимальна. Изменяя правым энкодером положение строба (желтого цвета), измерить глубину залегания отражателя.



• 8.11.6 Перевернуть меру №ЗР из комплекта ККО-3 и аналогично 8.11.5 выявить опорный отражатель - отверстие диаметром 6 мм на глубине 15 мм.

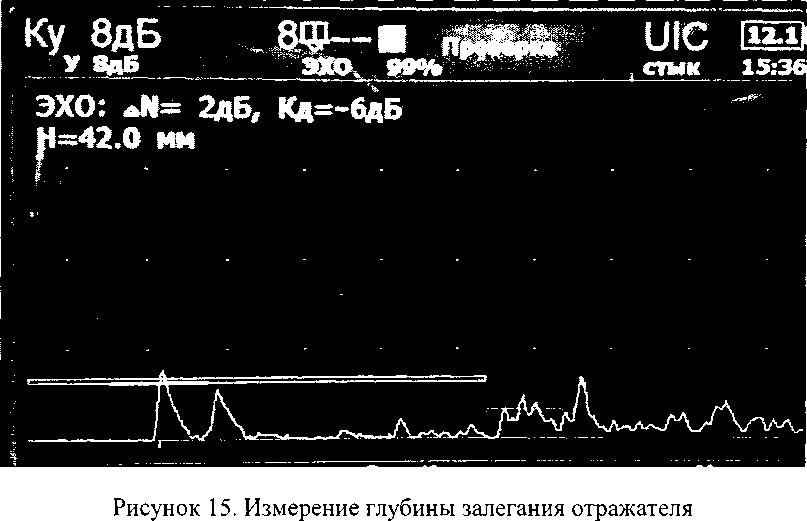

• 8.11.7 Выявить опорный отражатель - отверстие диаметром 2 мм на глубине 6 мм.

• 8.11.8 Перевернуть меры №ЗР из комплекта ККО-3 и аналогично 8.11.5, изменяя положение строба, выявить четвертое отражение донного сигнала.

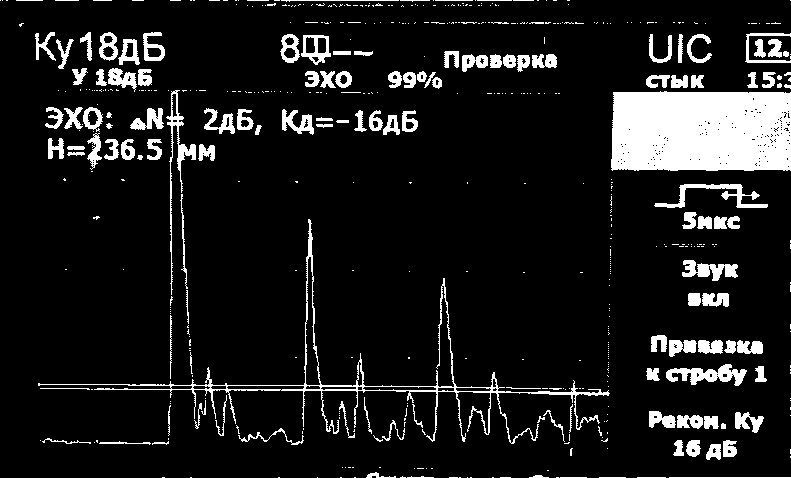

Рисунок 16. Измерение четвертого отражения донного сигнала

• 8.11.9 Определить абсолютную погрешность измерения толщины изделия и глубины залегания дефектов при работе с прямыми ПЭП для каналов ручного контроля по формуле: &Н = ^ниы - ^Hi ’ ^мм                         (⁶)

где Низм - измеренное значение амплитуды сигнала, мм; Hi - действительное значение глубины залегания дефекта в соответствии с таблицей 9, мм.

Таблица 9

• 8.11.10 Наименьшее измеренное значение глубины залегания дефекта принять за нижнюю границу диапазона измерений толщины изделия и глубины залегания дефектов.

• 8.11.11 Наибольшее измеренное значение глубины залегания дефекта принять за верхнюю границу диапазона измерений толщины изделия и глубины залегания дефектов.

• 8.11.12 Дефектоскоп считается прошедшим операцию поверки с положительным результатом, если диапазон и абсолютная погрешность измерения толщины изделия и глубины залегания дефектов при работе с прямыми ПЭП для каналов ручного контроля соответствуют таблице 10.

Таблица 10.

• 9.1 Результаты поверки заносятся в протокол (рекомендуемая форма протокола поверки - приложение А).

• 9.2 При положительных результатах поверки оформляют свидетельство о поверке в установленной форме и наносят знак поверки в соответствии с приказом Минпромторга России от 02.07.2015 г. №1815.

• 9.3 При отрицательных результатах поверки, установка признается непригодной к применению и на нее выдается извещение и непригодности в соответствии с приказом Минпромторга России от 02.07.2015 г. №1815 с указанием причин непригодности.

Исполнители:

Иванов

Начальник

отдела испытаний и сертификации

ФГУП «ВНИИОФИ»

Начальник сектора МО НК отдела испытаний и сертификации ФГУП «ВНИИОФИ»

Инженер 2-ой категории сектора МО НК отдела испытаний и сертификации ФГУП «ВНИИОФИ»

А.С. Неумолотов

Приложение А - Форма протокола поверки

(рекомендуемое)

Протокол №

Первичной/периодической поверки

от «______»___________20___года.

Средство измерений:_______________________________________________________________

Серия и номер клейма предыдущей поверки:________________________________________

Заводской номер:__________________________________________________________________

Заводские номера ПЭП:__________________________________________________________

Принадлежащее:______________________________________________________________

Поверено в соответствии с___________________________________________________________

С применением эталонов:________________________________________________________

Условия проведения поверки:

Температура окружающей среды______°C;

относительная влажность_____________%;

атмосферное давление_______________мм рт.ст.

Результаты поверки:

Заключение:______________________________________________________________________

Поверитель:

(Обязательное)

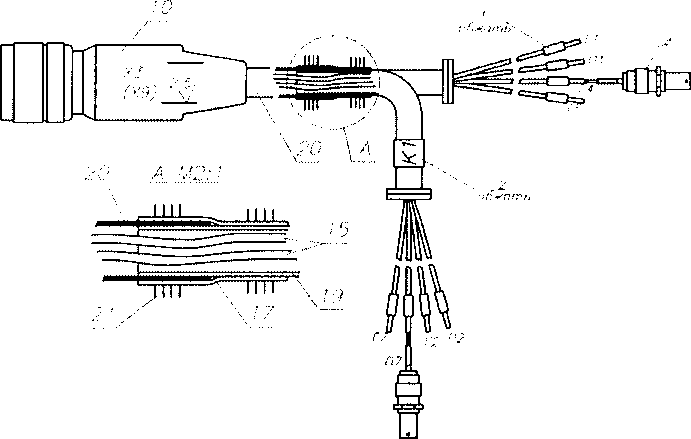

Схема распайки кабеля

1 - бирка; 9 - розетка СР50-1ФВ; 10 - вилка кабельная; 15 - кабель РК50-1-24; 17-трубка электроизоляционная; 19-трубка 3.05 ТВ-50,6; 20-трубка 3.05 ТВ-50,8; 21 - нитки осбопрочные.

Таблица 20 - Распиновка кабеля контрольного 1

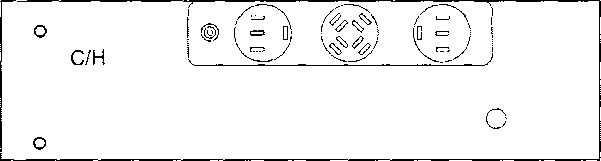

Схема распиновки разъема дефектоскопа
