Методика поверки «Установки для тестирования средств беспроводной связи E7515A» (651-18-001 МП)

УТВЕРЖДАЮ Первый заместитель генерального директора -заместитель по научной работе

Инструкция

Установки для тестирования средств беспроводной связи Е7515А

Методика поверки

2018 г.

• 1.1 Настоящая методика предназначена для проведения поверки установки для тестирования средств беспроводной связи Е7515А (тестеров протоколов сигнализации), изготовленного компанией «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия (далее - E7515A).

• 1.2 Интервал между поверками - 1 год.

• 1.3 Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 При получении отрицательных результатов в процессе выполнения операций по любому из пунктов таблицы 1 Е7515А признается непригодным и к эксплуатации не допускается.

• 3.1 Основные средства поверки приведены в таблице 2.

Таблица 2 - Основные средства поверки

• 3.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.3.3 Применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

• 4.1 При проведении операций поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации на средства измерений, используемых при поверке.

• 4.2 К проведению поверки Е7515А допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованными в качестве поверителей).

5.1. При проведении поверки должны соблюдаться нормальные условия по

ГОСТ 22261-94:

• - температура окружающего воздуха



  от 30 до 80 %;

  от 84,0 до 106,7 кПа;

  (220±20) В;

  (50±0,5) Гц.

• - относительная влажность воздуха

• - атмосферное давление

• - напряжение питающей сети

• - частота питающей сети

• 6.1 Поверитель должен изучить руководство по эксплуатации или техническое описание поверяемого Е7515А и используемых средств поверки.

• 6.2 Поверяемая Е7515А должна быть выдержана в помещении в расположении средств поверки не менее 2-х часов.

• 6.3 Е7515А и средства поверки должны быть подготовлены к работе в соответствии

  сРЭ.

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, чёткость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность пломб;

• - комплектность согласно требованиям эксплуатационной документации;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 7.1.2 Установка, не удовлетворяющая данным требованиям, бракуется и направляется в ремонт.

• 7.2 Опробование Е7515А

  • 7.2.1 Включить Е7515А и дать прогреться в течение 30 минут.

  • 7.2.2 Проверить загрузку ОС Windows.

  • 7.2.3 В случае успешной загрузки выбрать и запустить режим полной калибровки.

  • 7.2.4 Результаты поверки считать положительными, если загрузка ОС Windows и полная калибровка завершились успешно.

7.3 Идентификация программного обеспечения

• 7.3.1 Для проверки установленного на Е7515А программного обеспечения использовать следующий порядок действий

• - проверить номера версий ПО;

• - проверить работоспособность системы.

• 7.3.2 Результаты поверки считать положительными, если процедура самопроверки завершается успешно.

• 7.4 Определение диапазона и относительной погрешности установки и измерения уровня выходного сигнала

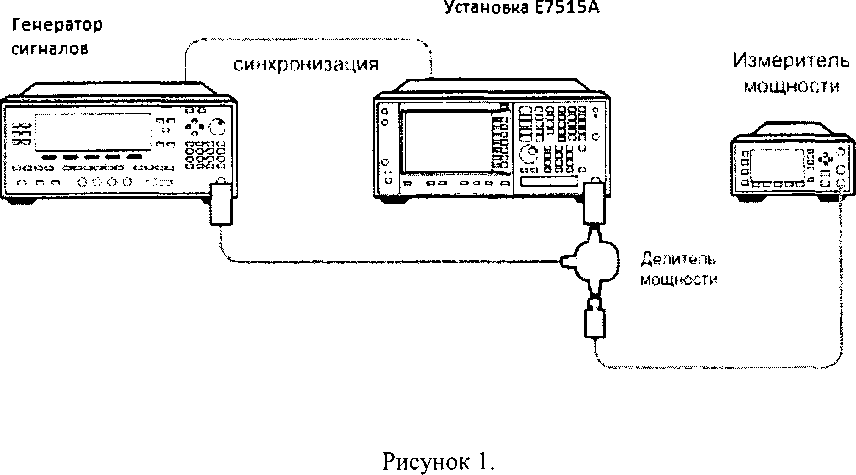

• 7.4.1 Соединить оборудование в соответствии с рисунком 1. При измерениях использовать измерительные преобразователи мощности N8482A.



• 7.4.2 Запустить программу Keysight Control Panel и нажать кнопку Application Manager (рисунок 2).

LTE-A

Auto-Start Last Configuration

Auto-Start X-Senes Measurement Applications

Рисунок 2.

• 7.4.3 Выбрать режим, соответствующий двум независимым сотам (второй сверху на рисунке 2), сконфигурированным для формата LTE, и запустить конфигурирование, нажав кнопку Start (рисунок 3), после чего будет запущено два окна с установками формируемого сигнала для приемопередатчиков А и В (рисунок 4).

ИЮ Keysight Control Panel

Application Manager

LTE

Status

Application Menace!

Update

Stop

Auto-Start La

Auto-start X-!

DOWNLOAD YOUR NEXT J, INSIGHT

Е7530А

LTE/LTE-Advanced

Test Application

аД* keysight

TECHNOLOGIES

9 Keyset Tec^claeies 2С(И-2017

Рисунок 3.

Keysight E7530A LTE/LTE-A Test Application

Identities

slack

Stand-alone

Cell Power

6S CO

Frequency f Duplex Mode

Duplex Mode I Band

Dowdtnk Bandwidvi;

10 MHz

FARFCN

Simulated Path Loss

Reference Signal Power {SIB2t

TDD S|rea*ic Conf gyration

I

Frame Configurator

a 1

dBm/15kHz 5722 dBntftl

LTE

Application

Manager

Applicator Manager

aA. KEYSIGHT

’> • TECHNOLOGIES

Рисунок 4.

:-м

carnei Aggregation

Message Summary

J

gjjKeysight E7530A LTE/tTE-A Test Application

Рисунок 6.

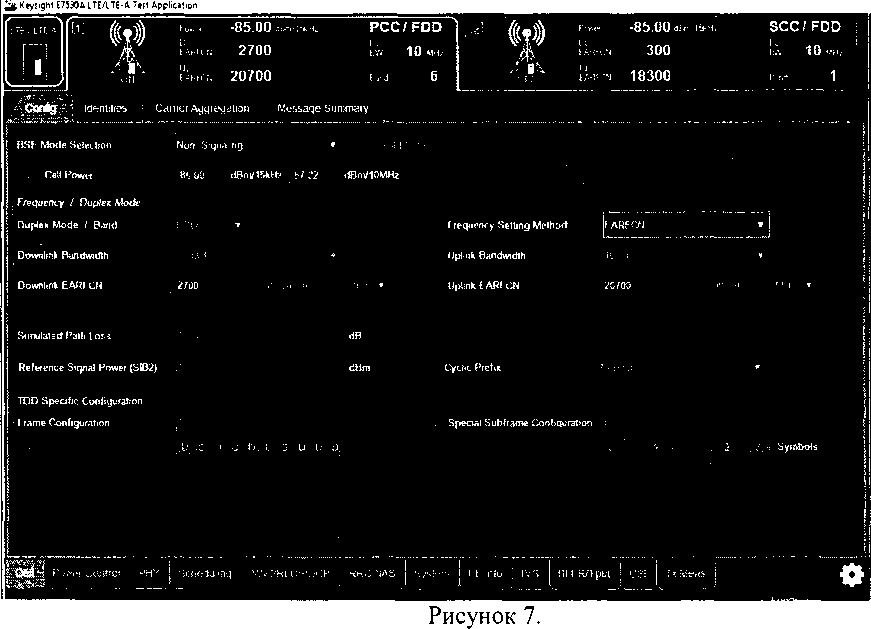

7.4.6 Нажать кнопку Cell On и запустить формирование/анализ сигнала TXRX1 приемопередатчика В (рисунок 7).

Main

Connect*!

Function Test*

T^XJ

Measurements

Rx I

Measurements

7.4.7 Определить входной порт Cell A TXRX1 во вкладке System (рисунок 8).

Keysight Е753ОА1Т£Л.ТЕ-А Test Application

HAHH7N

СаЫ e Loss Correction

Timing Configuration

ULTimtng Offset:

DLTinwig Offset.

Manual Input Power

300

18300

Penodic Trigger Type (A)

Frame

- RF Output 1 -

TXRX1

-RF Output 2-

RE Output Config

Transceiver A

TranscerverA

Ш ERfTpHt |

Рисунок 8.

• 7.4.8 Запустить режим измерений, для чего нажать кнопку ТХ Measurements в правой части экрана и выбрать режим Monitor Spectrum (рисунок 9).

Measurements*"

Measurements :

Utility*-

Рисунок 9.

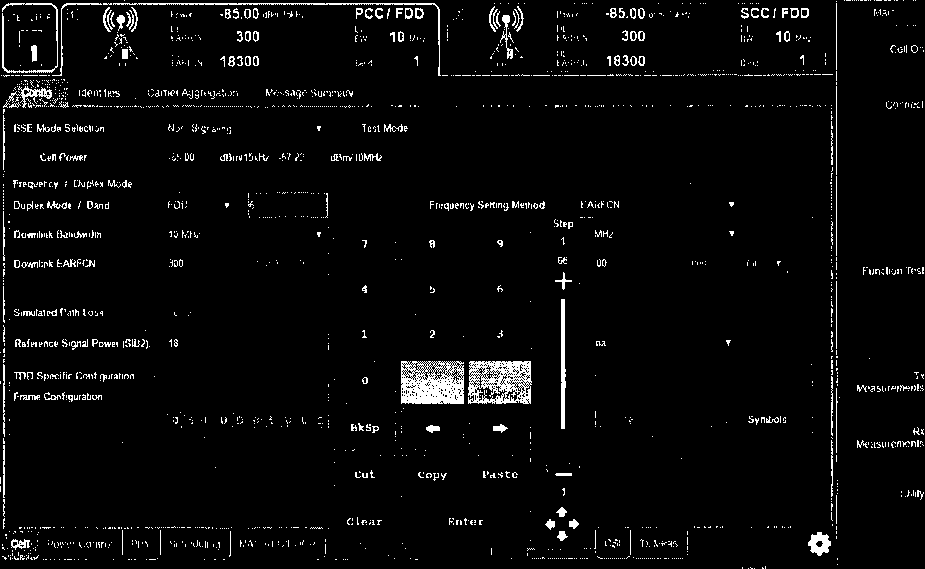

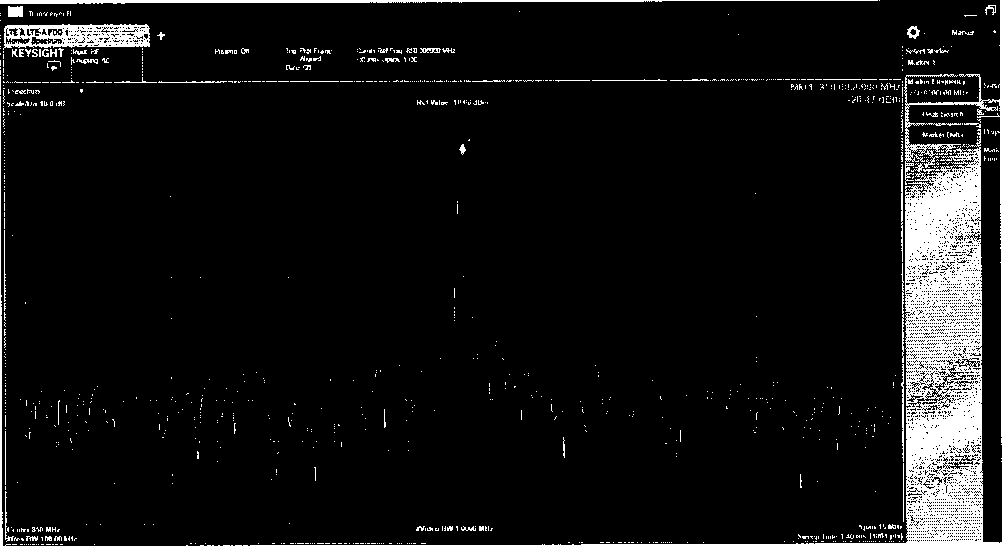

• 7.4.9 Установить вручную частоту сигнала и запустить поиск пика по маркеру в открывшемся измерительном окне приложений Х-серии (рисунок 10).



Рисунок 10.

• 7.4.10 Установить на генераторе частоту сигнала 300 МГц, выходную мощность 6 дБ/мВт.

• 7.4.11 Измерить уровень мощности сигнала ваттметром, отрегулировать уровень мощности на генераторе таким образом, чтобы измеренное ваттметром значение мощности было 0 (± 0.05) дБ/мВт.

• 7.4.12 Нажать кнопку маркер дельта на установке Е7515А.

• 7.4.13 На генераторе установить уровень выходной мощности 9.5 дБ/мВт и измерить значение мощности ваттметром.

• 7.4.14 Отрегулировать уровень мощности UycT на выходе генераторе таким образом, чтобы измеренное ваттметром значение мощности было 3.5 (±0.05) дБ/мВт.

• 7.4.15 Записать значение дельта маркера - Иизм.

• 7.4.16 Вычислить относительную погрешность установки и измерения уровня выходного сигнала измерения как иизм-UycT. Полученное значение погрешности измерения не должно превышать значение, указанное в таблице 1.

• 7.4.17 Провести измерения всех уровней мощности и частот, указанных в таблице 3. При измерении уровня мощности меньше 20 дБ/мВт использовать преобразователь 8481D.

• 7.4.18 Повторить все измерения для Cell Rx A TxRx2/R2, Cell В Rx TxRxl/Rl, Cell Rx В TxRx2/R2.

Таблица 3.

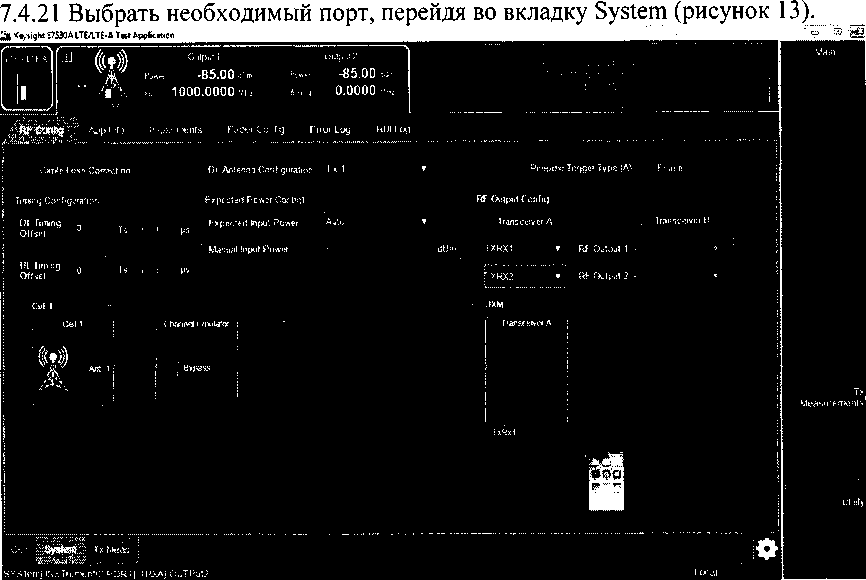

Рисунок 13.

• 7.4.22 На установке Е7515А установить значение уровня сигнала 0 дБ/мВт (СГуст), частоту 300 МГц.

• 7.4.23 Измерить уровень мощности Uhm ваттметром и занести измеренное значение в таблицу 2.

• 7.4.24 Подать тот же сигнал на анализатор спектра N9030A.

• 7.4.25 На анализаторе установить центральную частоту 300 МГц, полоса обзора 0 Гц, RBW 10 Гц, нажать Peak Search, Marker -> Delta. После этого с шагом 10 дБ/мВт

уменьшать сигнал, измеряя на анализаторе спектра уровень мощности сигнала (Иизм).

• 7.4.26 Рассчитать погрешность измерения по формуле иизм-иуст-иим.

• 7.4.27 Полученные значение занести в таблицу 4.

• 7.4.28 Повторить измерения для всех частот, указанных в таблице 4. Повторить измерения для Cell A TxlRxl, Cell A TxlRx2, Cell А Тх2, Cell В Txl, Cell В TxlRxl, Cell В TxlRx2, Cell В Тх2. При уровнях ниже -70 дБ/мВт на анализаторе спектра необходи

мо включить предусилитель сигнала.

Таблица 4.

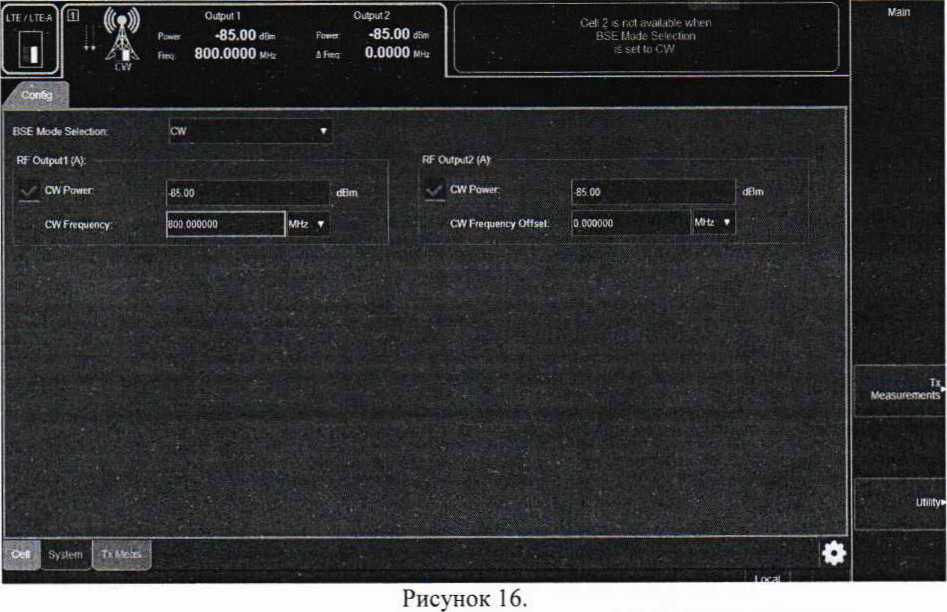

• 7.5.3 Выбрать поле BSE Mode Selection для приемопередатчика В в режиме CW (чтобы исключить формирование дополнительного сигнала downlink) (рисунок 16).

_____________________= Э

• 7.5.4 Устанавливать на выходе тестера сигнал с частотой 750, 2150 и 3550 МГц с заданными параметрами модуляции (WCDMA: Modulation Format QPSK, Symbol Rate 3.84 МГц, Span 5 МГц, Res BW 150.888 кГц).

• 7.5.5 На анализаторе сигналов N9030A устанавливать последовательно центральную частоту в соответствии с частотой выходного сигнала тестера 750, 2150 и 3550 МГц. Запустить на анализаторе сигналов режим цифровой демодуляции сигналов. Выбрать предварительные настройки для стандарта WCDMA: Modulation Format QPSK, Symbol Rate 3,84 МГц, Span 5 МГц, Res BW 150.888 кГц

• 7.5.6 Измерить и записать значение EVM.

• 7.5.7 Остановить вывод сигнала на Е7515А.

• 7.5.8 Выбрать в параметрах соответсвующий выход Cell A Txl, Cell A TxlRxl, Cell А TxlRx2, Cell А Тх2. Cell В Txl. Cell В TxlRxl, Cell В TxlRx2. Cell В Tx2.

• 7.5.9 Измерить и записать значение Phase Err.

• 7.5.10 Остановить вывод сигнала на Е7515А.

Результаты поверки считать положительными, если значение модуля EVM при воспроизведении сигнала стандарта WCDMA не превышает 3,5 % rms.

• 8.1 При положительных результатах поверки на установку Е7515А выдают свидетельство установленной формы.

• 8.2 На оборотной стороне свидетельства о поверке записывают результаты поверки.

• 8.3 В случае отрицательных результатов поверки применение установки Е7515А запрещается. на нее выдаётся извещение о непригодности к применению с указанием причин непригодности.
