УТВЕРЖДАЮ

ФГУП

Менделеева"

01 одинокий

2016 г.

Государственная система обеспечения единства измерений

Газоанализаторы портативные модели Microtector 11 G450, Microtector II G460, Micro IV.

Методика поверки

МП-242-2048-2016

Руководитель научно-исследовательского о г юла государствен н ых зга. юной в области физико-химических измерений ФГУП "ВНИИМ^рЦ.И. Менделеева" __              _ Л. А. Конопельке ) 16 г.

Разработал

'кооддиуёль НИЛ 2422 f / Т.Н. Соколов

г. Санкт-Петербург 2016 г.

Настоящая методика поверки распространяется на газоанализаторы портативные модели Microtector II G450, Microtector II G460, Micro IV, выпускаемые фирмой «GfG Gesellschaft fur Geratebau mbH», Германия, и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

при периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

4.1 Определение основной погрешности

6.4.1

да

да

4.2 Определение вариации показаний

6.4.2

да

нет

4.3 Определение времени установления показаний

6.4.3

да

да

  • 1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

  • 1.3 Допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4. ТУ 25-2021.003-88. ГОСТ 28498

90. диапазон измерений от 0 до 55 °C. цена деления 0,1 °C, погрешность ± 0.2 °C

Секундомер механический СОПпр. ТУ 25-1894.003-90. класс точности 2

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., погрешность ±0,8 мм рт.сг.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.0011-92. диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40 С

6.4

Ротаметр РМ-А-0.063Г УЗ. ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0.063 м3/ч, кл. точности 4

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм *

Редуктор     баллонный     кислородный     одноступенчатый     БКО-50-4

по ТУ 3645-026-00220531-95 *

Трубка медицинская поливинилхлоридная (Г1ВХ) по ТУ6-01-2-120-73. 6* 1.5 мм *

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки. номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.4

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм. голщи- | на стенки 1 мм *

Поверочный нулевой газ (ПНГ) - воздух марки А. Б. в баллонах под давлением по ТУ 6-21-5-85

Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением

Рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ. модификация ГГС-Р или ГГС-Т или ГГС-К в комплекте источниками микропотока по ИБЯЛ.418319.013 ТУ

Источники микропотоков по ИБЯЛ.418319.013 ТУ (характеристики приведены в Приложении А)

Стандартные образцы газовых смесей в баллонах под давлением по ГУ 6-16-2956-92 и

ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)

Рабочий эталон 1-го разряда - комплекс ГГП-1, диапазон воспроизведения довзрыво-опасных концентраций от 5 до 50 % НКПР, пределы допускаемой относительной погрешности от ±10 до ±5 %. регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48775-11

Насадка для подачи ГС (из комплекта поставки газоанализатора) *

  • 2.2 Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением действующие паспорта.

  • 2.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью ".

3 Требования безопасности
  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.2 Содержание вредных компонентов в воздухе рабочей зоны должно соответствован. требованиям ГОСТ 12.1.005-88.

  • 3.3 При работе с ГС с объемной долей кислорода свыше 23 %, жировое загрязнение газового тракта должно быть исключено.

  • 3.4 Должны выполняться требования техники безопасности для защиты персонала oi нора жения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.5 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

'Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методики поверки, при выполнении следующих условий:

- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения Л;

-отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

■Л J

4 Условии поверки
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды, °C                                           20 ± 5;

  • - диапазон относительной влажности окружающей среды. %                  от 30 до 80;

  • - атмосферное давление. кПа                                                   101,3 ± 4.0.

мм рт.ст.                                                760 ± 30;

  • - механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены.

5 Подготовка к поверке
  • 5.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4 Выдержать газоанализатор и средства поверки при температуре поверки в течение не менее 4 ч.

  • 5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям руководства по эксплуатации;

  • - соответствие маркировки требованиям руководства по эксплуатации;

  • - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1 При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего запускается режим самодиагностики и газоанализатор проверяет сигнальные светодиоды, акустический и вибрационный сигналы:

  • - на дисплее отображается название газоанализатора, версия программного обеспечения, заводской номер;

  • - установленные датчики;

  • - значения порогов сигнализации для каждого измерительного канала и дата последней градуировки;

По окончанию времени прогрева газоанализатор переходит в режим измерений.

  • 6.2.2 Результат опробования считают положительным, если:

  • - органы управления газоанализатора функционируют;

  • - во время самодиагностики отсутствуют сообщения об отказах;

  • - после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация).

6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается при включении газоанализатора);

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

  • 6.4 Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности газоанализатора

  • 6.4.1.1 Определение основной погрешности газоанализатора проводят по схеме рисунков в Приложении Б (в зависимости от способа подачи ГС) в следующем порядке:

  • 1) Подают на вход газоанализатора ГС (Приложение А. соответственно поверяемому диапазону измерений и определяемому компоненту) в последовательности:

  • - при первичной поверке:

  • - №№ 1 —2 — 3—4 — 3-2 - 1 - 4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки),

  • - №№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки):

  • - при периодической поверке:

  • - №№ 1—2 — 3 — 4-1 - 4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки).

  • - №№ 1 - 2 - 3 - 1 - 3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки);

Время подачи каждой ГС не менее утроенного Тдзм для соответствующего измери тельного канала.

Расход ГС устанавливают вентилем точной регулировки:

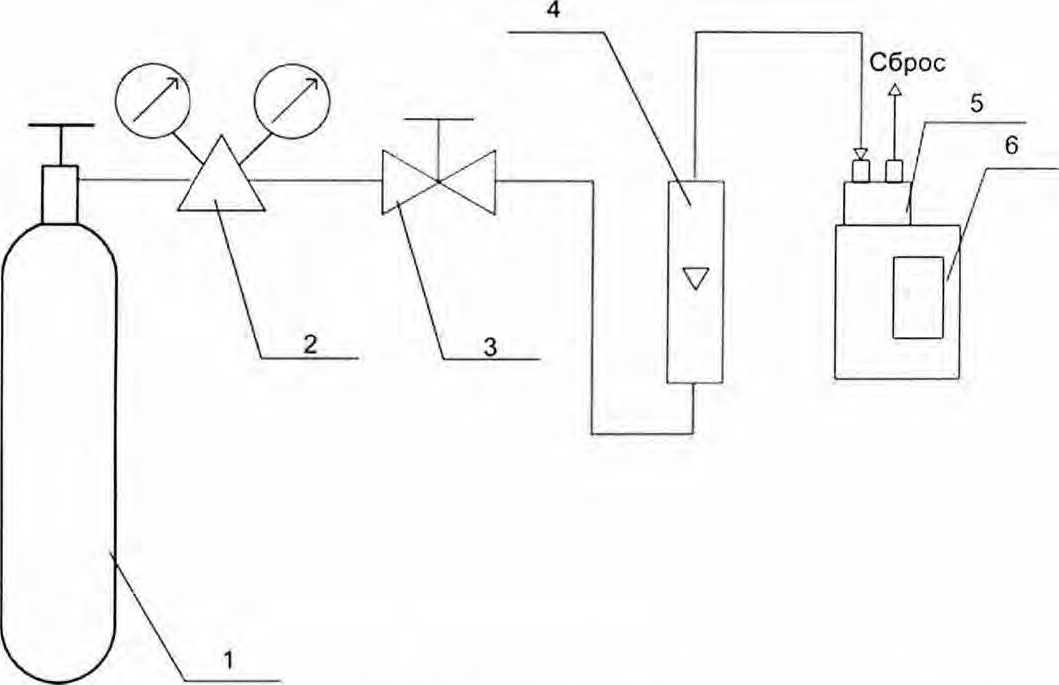

  • - равным (0.5 ± 0,1) дм3/мин для газоанализаторов с диффузионным отбором пробы;

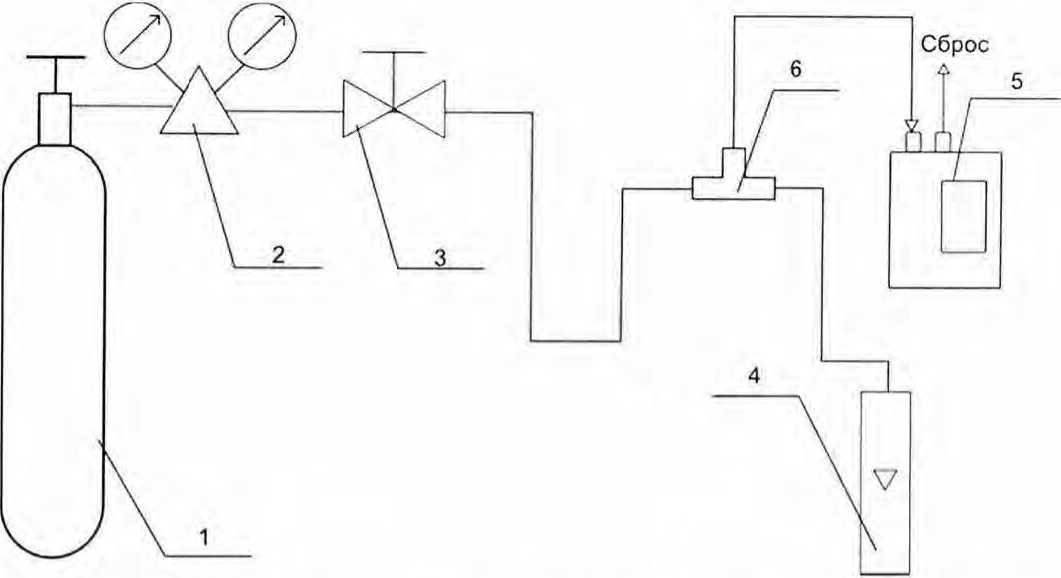

  • - для газоанализаторов с принудительным отбором пробы так. чтобы расход газа через ротаметр 4 был на уровне (0.1 - 0,3) дм3/мин.

  • 2) Фиксируют установившиеся показания газоанализатора при подаче каждой ГС:

  • 3) Повторяют операции по пп. 1) - 2) для всех поверяемых измерительных каналов газоанализатора.

  • 4) Значение основной абсолютной погрешности газоанализатора в i-ой точке А,, довзрыво-опасная концентрация. % НКПР. или объемная доля, % (млн'1), для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле

Л,=С,-СЛ                              (1)

где С, -показания газоанализатора в i-ой точке, довзрывоопасная концентрация. % НКПР. или объемная доля. % (млн'1);

С/ - действительное значение содержания определяемого компонента, довзрывоопасная концентрация, % НКПР. или объемная доля. % (млн1).

Значение основной относительной погрешности газоанализатора. fy, %. для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле

С -С

3='   " 100,                              (2)

С

Пересчет значений содержания определяемого компонен та, выраженных в объемных долях, %. в значения довзрывоопасной концентрации, % НКГ1Р. проводят по формуле

Q'HKnr

где С'"'"1""'01       . объемная доля определяемого компонента, указанная в паспорте i-й ГС. %:

С//Л///’  - объемная доля определяемого компонента, соответствующая нижнему концен

трационному пределу распространения пламени (НКГ1Р), % (согласно ГОСТ 30852.19-2002).

  • 6.4.1.2 Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в Приложении В для соответствующего определяемого компонента.

  • 6.4.2 Определение вариации показаний газоанализатора

Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 4 гонки поверки).

Вариацию показаний, 1>Л, в долях от пределов допускаемой основной абсолютной погрешности. для диапазонов измерений, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

11 _ XT Л/

ч С. з

(4)

где Cf,        - результат измерений содержания определяемого компонента при подходе к

точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, %, или довзрывоопасная концентрация, % НКПР;

0   - пределы допускаемой основной абсолютной погрешности поверяемого измери

тельного канала газоанализатора, объемная доля определяемого компонента. %. или довзрывоопасная концентрация, % ЫКПР.

Вариацию показаний. us. в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

(5)

где         - пределы допускаемой основной относительной погрешности для поверяемого из

мерительного канала газоанализатора, %.

Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

  • 6.4.3 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или №4 (при поверке измерительных каналов газоанализаторов, для которых в Приложении Л указаны 4 точки поверки) для всех измерительных каналов, кроме измерительного каназа объемной доли кислорода, в следующем порядке:

  • 1) подать на газоанализатор ГС № 3 или ГС № 4, зафиксировать установившееся значение показаний поверяемого измерительного канала газоанализатора.

  • 2) рассчитать значение, равное 0.9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на газоанализатор ГС № 1. дождаться установления показаний газоанализатора по поверяемому измерительному каналу (отклонение показаний от нулевых не должно превышать 0.5 в долях от пределов допускаемой основной абсолютной погрешности), затем, не подавая I С на газоанализатор продуть газовую линию ГС № 3 или ГС № 4 в течение не менее 3 мин., подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

При поверке измерительного канала объемной доли кислорода определение времени установления показаний допускается проводить в следующем порядке:

  • 1) продувать газоанализатор чистым атмосферным воздухом в течение не менее 5 мин. зафиксировать показания газоанализатора;

  • 2) рассчитать значение, равное 0,9 ог показаний газоанализатора, полученных в и. 1);

  • 3) подать на газоанализатор ГС №1. дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);

  • 4) не подключая к газоанализатору, продуть газовую линию атмосферным воздухом в течение не менее 3 мин., подать воздух на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).

Результат считают положительным, если время установления показаний не превышае! значений. указанных в Приложении В.

7 Оформление результатов поверки
  • 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на него или техническую докумеп ганию наносится оттиск поверительного клейма или выдается свидетельство о поверке установленной формы. На лицевой стороне свидетельства о поверке указывают:

  • - перечень эталонов, с помощью которых произведена поверка газоанализатора;

  • - перечень влияющих факторов с указанием их значений;

  • - метрологические характеристики газоанализатора:

  • - указание на наличие Приложения — протокола поверки (при его наличии);

  • - дату поверки;

  • - наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне:

  • - руководителем подразделения, производившего поверку,

  • - поверителем, производившим поверку;

На оборотной стороне:

  • - руководителем подразделения, производившего проверку (не обязательно).

  • - поверителем, производившим поверку.

  • 7.3 Если газоанализатор по результатам поверки признан непригодным к применению, oi-тиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное) Технические характеристики ГС, используемых при поверке газоанализаторов портативных модели Microtector II G450. Microtector II G460, Micro IV

Таблица A.l - Технические характеристики ГС. используемых при поверке газоанализаторов портативных модели Micro IV

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента. пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Кислород (О?)

От 0 до 25 %

азот

О.ч., сорт 2 по

ГОСТ 9293-74

12.5 % ± 5 %

отн.

±(-0,046Х + 1,523) % отн.

ГСО    10253

2013

23.8 % ± 5 %

отн.

-

±(-0.008Х + 0,76) % отн.

ГСО    10253

2013

Оксид   углерода

(СО)

От 0 до 300 млн'1

ПНГ -воздух

-

Марка А по ТУ

6-21-5-85

0,0025    %

об.д. ± 20 % отн.

0.015 % об.д.

± 20 % отн.

0.025 % об.д. ± 20 % отн.

±(-15.15Х+4,015)% отн.

ГСО    10242

2013

От 0 до 500

млн'1

ИНГ -воздух

-

Марка А по ТУ

6-21-5-85

0.0042    %

об.д. ± 20 % отн.

0.025 % об.д.

± 20 % отн.

0.042 % об.д. ± 20 % отн.

±(-15.15Х+4,015) % отн.

ГСО    10242

2013

От 0 до 2000

млн'1

ПНГ -воздух

-

Марка А по ТУ

6-21-5-85

0.0042    %

об.д. ± 20 % отн.

0.1 % об.д. ±

20 % отн.

±(-15,15X4-4,015) % отн.

ГСО    10242

2013

1

0.18 % об.д. ±

10 % отн.

±(-2.5Х+2.75)   %

отн.

ГСО    10242

2013

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС№1

ПГС №2

ПГС №3

ПГС №4

Сероводород (H?S)

От 0 до 100 млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.00077   %

об.д. ± 30 % отн.

±(-1111,IX + 5.11) % отн.

ГСО    10329

2013

0.005 % об.д. ± 20 % отн.

0,0083 % об.д. ± 20 % отн.

±(-15.15Х+4.015) % отн.

ГСО    10329

2013

От 0 до 500 млн'1

ПНГ-воздух

Марка А по ТУ

6-21-5-85

0.00125   %

об.д. ± 20 % отн.

0,025 % об.д. ± 20 % отн.

0,042 % об.д. ± 20 % отн.

±(-15,15Х+4,015) % отн.

ГСО    10329

2013

Аммиак (NH3)

От 0 до 200 млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0,0025    %

об.д. ± 20 % отн.

0.01 % об.д. ±

20 % отн.

0,0167 % об.д. ± 20 % отн.

±(-15,15Х+4,015) % отн.

ГСО    10327

2013

От 0 до 1000 млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.0042    %

об.д. ± 20 % отн.

0.05 % об.д. ±

20 % отн.

0,083 % об.д. ± 20 % отн.

±(-15.15Х+4.015) % отн.

ГСО    10327

2013

Диоксид     серы

(SO2)

От 0 до 10 млн'1

ПНГ-воздух

Марка А по ТУ

6-21-5-85

0.00031    %

об.д. ± 30 % отн.

0.00077   %

об.д. ± 30 % отн.

±(-1111.IX + 5.11) % отн.

ГСО    10342

2013 (диоксид серы - воздух)

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Диоксид    серы

(SO2)

От 0 до 50 млн'1

ПН Г-воздух

!■

Марка А по ТУ

6-21-5-85

0,00031    %

об.д. ± 30 % отн.

±(-1111,IX + 5.11) % отн.

ГСО    10342

2013 (диоксид серы - воздух)

0,0025    %

об.д. ± 20 % отн.

0.0042 % об.д. ± 20 % отн.

±(-15,15Х±4.015) % отн.

ГСО    10342

2013 (диоксид серы - воздух)

Оксид азота (NO)

От 0 до 100 млн'1

ПНГ-воздух

Марка А по ТУ

6-21-5-85

0,00039   %

об.д. ± 30 % отн.

±(-1111.1X^-5,11) % отн.

ГСО    10323

2013    (оксид

азота - азот)

0.005 % об.д. ± 20 % отн.

0.0084 % об.д. ± 20 % отн.

±(-15,15Х+4.015) % отн.

ГСО    10323

2013    (оксид

азота - азот)

Диоксид    азота

(NO2)

От 0 до 30 млн'1

ПН Г-воздух

Марка А по ТУ

6-21-5-85

0.00023   %

об.д. ± 30 % отн.

± (-1111.IX + 5.11) % отн.

ГСО    10331

2013 (диоксид азота - воздух)

0.0015    %

об.д. ± 20 % отн.

0.0025 % об.д. ± 20 % отн.

± (-15.15Х + 4.015) % отн.

ГСО    10331

2013 (диоксид азота - воздух)

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента. пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Хлор (Ch)

От 0 до 10 млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0,91 млн'1 ±

10 % отн.

±7 % отн.

Генератор ГГС (исп.    ГГС-Т.

ГГС-К) в комплекте с ИМ С1 ИМ09-М-А2

5 млн'1 ± 10 % отн.

9.1 млн'1 ± 10 % отн.

±5 % отн.

Генератор ГГС (исп.    ГГС-Т,

ГГС-К) в комплекте с ИМ С1 ИМ09-М-А2

Синильная кислота

(HCN)

От 0 до 50 млн'1

ПН Г-воздух

-

Марка А по ТУ

6-21-5-85

0,00077   %

об.д. ± 30 % отн.

±(-2222,2Х+10,2) % отн.

ГСО    10376

2013

0,0025    %

об.д. ± 20 % отн.

0.0042 % об.д. ± 30 % отн.

±5 % отн.

ГСО    10376

2013

Хлороводород (HCI)

От 0 до 30 млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.00023   %

об.д. ± 30 % отн.

±(-2222.2Х+10.2) % отн.

ГСО    10371

2013 (хлористый водород -азот)

0.0015    %

об.д. ± 20 % отн.

0.0025 % об.д.

± 20 % отн,-

±5 % отн.

ГСО    10371

2013 (хлористый водород -азот)

Определяемый компонент

Диапазон измерений содержания оп редел яе-мого компонента

Номинальное значение объёмной доли определяемого компонента. пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Этиленоксид (С2Н4О)

От 0 до 20 млн’1

ПН Г-воздух

-

Марка А по ТУ

6-21-5-85

0,00039   %

об.д. ± 30 % отн.

0,001 % об.д. ±30 % отн.

±(-111 l.lX+5,11) % отн.

ГСО    10387

2013

0.0017 % об.д. ± 20 % отн.

±(-15.15Х±4.015) % отн.

ГСО    10387

2013

Фосфин (PH?)

От 0 до 10 млн’1

ПН Г-воздух

-

Марка А по ТУ

6-21-5-85

0.0001 % об.д. ± 30 % отн.

0,0005    %

об.д. ± 30 % отн.

0,00075    %

об.д. ± 30 % отн.

±(-2222.2Х+10.2) % отн.

ГСО    10348

2013

Фосген (СОСИ)

От 0 до 2 млн’1

ПН Г-воздух

-

Марка А по ТУ

6-21-5-85

0.000009  %

об.д. ± 10 % отн.

± 10 % отн.

Генератор ГГС (исп.    ГГС-Р.

ГГС-К) в комплекте с ГСО 10374-2013

0.0001 % об.д. ± 30 % отн.

0.000155   %

об.д. ± 30 % отн.

±(-2222,2Х+10.2) % отн.

ГСО    10374

2013

Озон (Оз)

От 0 до 0.25 млн’1

_

ПН Г-воздух

-

Марка А по ТУ

6-21-5-85

0.095 млн’1 ±

7 % отн.

0.23 млн’1 ± 7 % отн.

±7 % отн.

Генератор озона ГС 7601 по ТУ 25-7407.040-90

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента. пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Фторид водорода

(HF)

От 0 до 10 млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.00006 % об.д. ± 10 % отн.

±10 % отн.

Генератор ГГС (исп.    ГГС-Р.

ГГС-К) в комплекте с ГСО 10375-2013

0,0005     %

об.д. ± 30 % отн.

0.00077    %

об.д. ± 30 % отн.

±(-2222,2Х+10,2) % отн.

ГСО    10375

2013

Водород (Нз)

От 0 до 2000

млн'1

ПН Г-воздух

Марка Б по ТУ

6-21-5-85

0.0167    %

об.д. ± 20 % отн.

0.1 % об.д. ±

20 % отн.

±(-15,15Х±4,015) % отн.

ГСО    10325

2013

0.182 % об.д. ± 10 % отн.

±(-2,5Х±2.75)   %

отн.

ГСО    10325

2013

От 0 до 1 %

ПНГ-воздух

-

Марка Б по ТУ

6-21-5-85

0.5 % об.д. ±

10 % отн.

±(-2,5Х±2.75)   %

отн.

ГСО    10325

2013

0.95 % об.д. ±

5 % отн.

-

±1,5 % отн.

ГСО    10325

2013

От 0 до 2 %

11ПГ-воздух

Марка Б по ТУ

6-21-5-85

1 % об.д. ± 5 % отн.

1.9 % об.д. ±

5 % отн.

±1,5 % отн.

ГСО    10325

2013

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Примечания:

  • 1) Г1НГ - воздух марки А. Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

  • 2) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС, %.

  • 3) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.

  • 4) ГГС - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГТС-Р, ГГС-Т или ГГС-К регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте с газовыми смесями по ТУ 2114-014-20810646-2014 и источниками микропогока по ИБЯЛ.418319.013-95 ТУ.

Таблица А.2 - Технические характеристики ГС. используемых при поверке газоанализаторов портативных модели Microtector II G450

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компо-

Пределы допускаемой погрешности

№ по реестру

нента. пределы допускаемого значения

отклонения от номинального

Г1ГС№1

ПГС №2

ПГС №3

ПГС №4

Кислород (О?)

От 0 до 25 %

азот

-

О.ч., сорт 2 по

ГОСТ 9293-74

12,5 % ± 5 % отн.

±(-0.046Х + 1.523) % отн.

ГСО

2013

10253-

23.8 % ± 5 %

отн.

-

±(-0.008Х + 0,76) % отн.

ГСО

2013

10253-

Сероводород (H2S)

От 0 до 100 млн’1

ПНГ-воздух

Марка А

6-21-5-85

по ТУ

0.00077   %

об.д. ± 30 % отн.

±(-1111.IX + 5.11) % отн.

ГСО

2013

10329-

0.005 % об.д.

± 20 % отн.

0.0083 % об.д. ± 20 % отн.

±(-15,15Х+4,015) % отн.

ГСО

2013

10329-

Оксид   углерода

(СО)

От 0 до 500 млн’1

ИНГ -воздух

Марка А

6-21-5-85

по ТУ

0,0025    %

об.д. ± 20 % отн.

0,025 % об.д. ± 20 % отн.

0.042 % об.д. ± 20 % отн.

±(-15.15Х+4.015) % отн.

ГСО

2013

10242-

Метан (СНд)

От 0 до 2.2 % (от 0 до 50 % НКПР)

ПНГ-воздух

-

Марка Б

6-21-5-85

по ТУ

1.1 % об.д. ±

5 % отн.

2.09 % об.д. ±

5 % отн.

-

±1,5 % отн.

ГСО

2013

10257-

Пропан (СзНх)

От 0 до 0.85 (от 0 до 50 %

ИНГ - воздух

Марка Ь по

ТУ 6-21-5-82

НКПР)

0,43 % об.д. ± 5 % отн.

±(-2.5Х+2.75)   %

отн.

ГСО

2013

10263-

_

0,8 % об.д. ±5 % отн.

±1.5 % отн.

ГСО

2013

10263-

Определяемый компонент

Диапазон измерений содержания определяемою компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС№1

ПГС №2

ПГС №3

ПГС №4

Бутан (С4Н10)

О г 0 до 0,7

(от 0 до 50 %

НКПР)

ПНГ - воздух

й

Марка Б по

ТУ 6-21-5-82

0.35 % об.д. ± 10 % отн.

0,63 % об.д. ± 10 % отн.

-

±(-1,667X4-2.667)

% отн.

ГСО    10246

2013

Пентан (С5Н12)

От 0 до 0.7 (от 0 до 50 % НКПР)

ПНГ - воздух

Марка Б по

ТУ 6-21-5-82

0,35 % об.д. ± 10 % отн.

0.63 % об.д. ± 10 % отн.

±(-1.667Х+2.667) % отн.

ГСО    10364

2013

Гексан (СбНн)

От 0 до 0,5 (от 0 до 50 %

НКПР)

ПНГ - воздух

Марка Б по

ГУ 6-21-5-82

0.250 % об.д. ± 10 % отн.

0.45 % об.д. ±

10 % отн.

-

±(-2.5Х+2,75)   %

отн.

ГСО    10335

2013

Водород (Н?)

От 0 до 2.0 (от 0 до 50 %

НКПР)

ПНГ - воздух

-

Марка Б по

ТУ 6-21-5-82

1.00 % об л. ±

5 % отн.

1.90 % об.д. ±

5 % отн.

-

±1.5 % отн.

ГСО    10325

2013

Ацетилен (С2Н2)

От 0 до 1.15 (от 0 до 50 % НКПР)

ПНГ - воздух

-

Марка Б по

ТУ 6-21-5-82

0.6 % об.д. ±

5 % отн.

1.1 % об.д. ±

5 % отн.

±1,5 % отн.

ГСО    10386

2013

Этилен (С2Н4)

От 0 до 1.15 (от 0 до 50 %

НКПР)

ПНГ - воздух

-

Марка Б по

ТУ 6-21-5-82

0.55 % об.д. ±

5 % отн.

1.09 % об.д. ± 5 % отн.

±1.5 % отн.

ГСО    10248

2013

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

Г1ГС№3

ПГС №4

Примечания:

  • 1) ИНГ - воздух марки А, Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

  • 2) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС. %.

  • 3) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.

  • 4) Значения НКПР для горючих газов в соответствии с ГОСТ 30852.19-2002.

Таблица А.З - Технические характеристики ГС, используемых при поверке газоанализаторов портативных модели Microtector II G460

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента. пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Оксид   углерода

(СО)

От 0 до 500 млн-1

ПНГ -воздух

-

Марка А по ТУ

6-21-5-85

0,0025    %

об.д. ± 20 % отн.

0.025 % об.д. ± 20 % отн.

0.042 % об.д. ± 20 % отн.

±(-15.15Х+4.015) % отн.

ГСО    10242

2013

От 0 до 300 млн'1

ПНГ -воздух

-

Марка А по ТУ

6-21-5-85

0.0025    %

об.д. ± 20 % отн.

0.015 % об.д. ± 20 % отн.

0.025 % об.д. ± 20 % отн.

±(-15,15Х+4,015) % отн.

ГСО    10242

2013

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Оксид   углерода

(СО)

От 0 до 2000 млн’1

ПН Г -воздух

-

Марка А по ТУ

6-21-5-85

0.0042    %

об.д. ± 20 % отн.

0,1 % об.д. ±

20 % отн.

±(-15,15Х+4.015) % отн.

ГСО    10242

2013

0.18 % об.д. ±

10 % отн.

±(-2.5Х±2.75)   %

отн.

ГСО    10242

2013

Диоксид     серы

(SO2)

От 0 до 10 млн’1

ПН Г-воздух

-

Марка А по ТУ

6-21-5-85

0,00031    %

об.д. ± 30 % отн.

0.00077   %

об.д. ±30 % отн.

±(-11 И.IX + 5.11) % отн.

ГСО    10342

2013 (диоксид серы - воздух)

Фосфин (РНз)

От 0 до 10 млн’1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0,0001 % об.д. ± 30 % отн.

0,0005     %

об.д. ± 30 % отн.

0,00075    %

об.д. ± 30 % отн.

±(-2222,2Х±10,2) % отн.

ГСО    10348

2013

Кислород (О2)

От 0 до 25 %

азот

-

О.ч., сорт 2 по

ГОСТ 9293-74

12,5 % ± 5 %

отн.

±(-0.046Х ± 1.523) % отн.

ГСО    10253

2013

23.8 % ± 5 %

отн.

-

±(-0.008Х ± 0.76) %

отн.

ГСО    10253

2013

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента. пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Аммиак (NFh)

От 0 до 200 млн’1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.0025    %

об.д. ± 20 % отн.

0.01 % об.д. ±

20 % отн.

0.0167 % об.д. ± 20 % отн.

±(-15.15Х+4.015) % отн.

ГСО    10327

2013 (аммиак -воздух)

От 0 до 1000 млн’1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.0042    %

об.д. ± 20 % отн.

0.05 % об.д. ±

20 % отн.

0.083 % об.д. ± 20 % отн.

±(-15,15Х+4,015) % отн.

ГСО    10327

2013 (аммиак -воздух)

Водород (Ih)

От 0 до 2000 млн'1

ПНГ-воздух

-

Марка Б по ТУ

6-21-5-85

0,0167    %

об.д. х 20 % отн.

0.1 % об.д. ±

20 % отн.

±(-15.15Х+4.015) % отн.

ГСО    10325

2013

0.182 % об.д. ± 10 % отн.

±(-2,5Х+2,75)   %

отн.

ГСО    10325

2013

От 0 до 1 %

ПНГ-воздух

Марка Б по ТУ

6-21-5-85

0.5 % об.д. ± 10 % отн.

±(-2.5Х+2.75)   %

отн.

ГСО    10325

2013

0.95 % об.д. ±

5 % отн.

-

±1.5 % отн.

ГСО    10325

2013

От 0 до 2 %

ПНГ-воздух

Марка Б по ТУ

6-21-5-85

1.0 % об.д. ±

5 % отн.

1.9 % об.д. ±

5 % отн.

-

±(-0.046Х+1.523) % отн.

ГСО    10325

2013

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Синильная кислота (HCN)

От 0 до 50 млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0,00077   %

об.д. ± 30 % отн.

±(-2222,2Х+10.2) % отн.

ГСО    10376

2013

0.0025    %

об.д. ± 20 % отн.

0.0042 % об.д. ± 30 % отн.

±5 % отн.

ГСО    10376

2013

Сероводород (1 hS)

От Одо 100 млн'1

ПНГ-воздух

Марка А по ТУ

6-21-5-85

0,00077   %

об.д. ± 30 % отн.

±(-1111.IX + 5.11) % отн.

ГСО    10329

2013

0.005 % об.д. ± 20 % отн.

0.0083 % об.д. ± 20 % отн.

±(-15,15Х+4.015) % отн.

ГСО    10329

2013

От 0 до 500 млн'1

ПНГ-воздух

Марка А по ТУ

6-21-5-85

0.00125   %

об.д. ± 20 % отн.

0.025 % об.д. ± 20 % отн.

0.042 % об.д. ± 20 % отн.

±(-15.15Х+4.015) % отн.

ГСО    10329

2013

Оксид азота (NO)

От 0 до 100 млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.00039   %

об.д. ± 30 % отн.

±(-1111.1X^5.11) % отн.

ГСО    103232013    (оксид

азота - азот)

0.005 % об.д. ± 20 % отн.

0.0084 % об.д. ± 20 % отн.

±(-15.15Х+4.015) % отн.

ГСО    103232013    (оксид

азота - азот)

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Поминальное значение объёмной доли определяемого компонента. пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Диоксид    азота

(NO2)

От 0 до 30 млн'1

ПНГ-воздух

Марка А по ТУ

6-21-5-85

0.00023   %

об.д. ± 30 % отн.

± (-1111.IX + 5.11) % отн.

ГСО    10331

2013 (диоксид азота - воздух)

0.0015    %

об.д. ± 20 % отн.

0.0025 % об.д. ± 20 % отн.

± (-15.15Х + 4,015) % отн.

ГСО    10331

2013 (диоксид азота - воздух)

Этиленоксид (С2Н4О)

От 0 до 20 млн'1

ПН Г-воздух

-

Марка А по ТУ

6-21-5-85

0.00039   %

об.д. ± 30 % отн.

0.001 % об.д.

±30 % отн.

±(-1111.1Х+5.11) % отн.

ГСО    10387

2013

0.0017 % об.д. ± 20 % отн.

±(-15,15Х+4.015) % отн.

ГСО    10387

2013

Хлор (Ch)

О г 0 до 10 млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.91 млн'1 ±

10 % отн.

±7 % отн.

Генератор ГГС (исп.    ГГС-Т.

ГГС-К) в комплекте с ИМ С1

ИМ09-М-А2

5 млн'1 ± 10 % отн.

9.1 млн*1 ± 10 % отн.

±5 % отн.

Генератор ГГС (исп.    ГГС-Т.

ГГС-К) в комплекте с ИМ CI

ИМ09-М-А2

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента. пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Метанол (СНзОН)

От 0 до 70 млн'1

ПНГ-воздух

-

Марка А по ГУ

6-21-5-85

0.00039   %

об.д. ± 30 % отн.

(-1111.1Х+5.11) % отн.

ГСО    10337

2013 (метанол -воздух)

0,0035     %

об.д. ± 20 % отн.

0.0058 % об.д. ± 20 % отн.

(-15.15Х+4.015) % отн.

ГСО    10337

2013 (метанол -воздух)

Хлороводород (НС1)

От 0 до 30 млн'1

ПНГ-воздух

Марка А по ТУ

6-21-5-85

0.00023   %

об.д. ± 30 % отн.

±(-2222.2Х+10.2)% отн.

ГСО    10371

2013 (хлористый водород -азот)

0.0015     %

об.д. ± 20 % отн.

0.0025 % об.д.

± 20 % отн.-

±5 % отн.

ГСО    10371

2013 (хлористый водород -азот)

Изобутилен     (i-

С4Н8)

От 0 до 500 млн'1

ПНГ-воздух

Марка А по ТУ

6-21-5-85

51 млн’1 ± 20 % отн.

±5% отн.

ГСО    10539

2014 (изобутилен - воздух)

250 млн’1 ±

15 % отн.

440 млн’1 ± 15 % отн.

±3.5% отн.

ГСО    10539

2014 (изобутилен - воздух)

Метан (СН4)

:

От 0 до 2,2 % (от

Одо 50%НКПР)

1111 Г-воздух

Марка Б по ТУ

6-21-5-85

1.1 % об.д. ±

5 % отн.

2.09 % об.д. ±

5 % отн.

±1.5 % отн.

ГСО    10257

2013

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения ог номинального значения

1 1 ределы допускаемой погрешности

№ по реес гру

ПГС №1

ПГС №2

11ГС№3

ПГС №4

Пропан (С.;Нх)

От 0 до 0.85 (от 0 до 50 % НКПР)

ПНГ - воздух

Марка Б по

ТУ 6-21-5-82

0.43 % об.д. ± 5 % отн.

±(-2.5X4-2.75)   %

отн.

ГСО    10263

2013

0.8 % об.д. ±5 % отн.

*

±1.5 % отн.

ГСО    10263

2013

Бутан (СдНю)

От 0 до 0.7 (от 0 до 50 % НКПР)

ИНГ - воздух

-

Марка Б по

ТУ 6-21-5-82

0,35 % об.д. ± 10 % отн.

0.63 % об.д. ± 10 % отн.

±(-1.667Х+2,667) % отн.

ГСО    10246

2013

Пентан (С5Н12)

От 0 до 0.7

(от 0 до 50 %

НКПР)

ПНГ - воздух

Марка Б по

ТУ 6-21-5-82

0.35 % об.д. ± 10 % отн.

0.63 % об.д. ± 10 % отн.

±(-1.667Х+2.667) % отн.

ГСО    10364

2013

Гексан (СбПы)

От 0 до 0.5 (от 0 до 50 % НКПР)

ПНГ - воздух

Марка Б по

ТУ 6-21-5-82

0.250 % об.д. ± 10 % отн.

0.45 % об.д. ±

10 % отн.

±(-2.5X4-2.75)    %

отн.

ГСО    10335

2013

Водород (Н2)

От 0 до 2.0

(от 0 до 50 % НКПР)

ПНГ - воздух

Марка Б по

ТУ 6-21-5-82

1.00 % об.д. ±

5 % отн.

1.90 % об.д. ±

5 % отн.

±1,5 % отн.

ГСО    10325

2013

Ацетилен (С2Н2)

От 0 до 1.15 (от 0 до 50 %

НКПР)

ПНГ - воздух

Марка Б по

ТУ 6-21-5-82

0.6 % об.д. ±

5 % отн.

1.1 % об.д. ±

5 % отн.

±1.5 % отн.

ГСО    10386

2013

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Поминальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Диоксид углерода (СО2)

От 0 до 5 %

ПНГ - воздух

Марка Б по

ТУ 6-21-5-82

0.95 % об.д. ±

5 % отн.

2,5 % об.д. ±

5 % отн.

4.76 % об.д. ±

5 % отн.

±(-0.046Х+1.523) % отн.

ГСО    10241

2013 (диоксид углерода - воздух)

Метан (СНД

От 0 до 4,4 % (от 0 до 100  %

НКПР)

азот

О.ч., сорт 2 по

ГОСТ 9293-74

2.09 % об.д. ±

5 % отн.

4.19 % об.д. ±

5 % отн.

±(-0,046Х+1.523) % отн.

ГСО    10256

2013 (метан -азот)

Пропан (СзНв)

От 0 до 1.7 (от 0 до 100 % НКПР)

азот

-

О.ч., сорт 2 по

ГОСТ 9293-74

0.81 % об.д. ± 5 % отн.

1,62 % об.д. ± 5 % отн.

±1,5 % отн.

ГСО    10262

2013 (пропан -азот)

Гексан (СлНи)

От 0 до 1.0 (от 0 до 100 %

НКПР)

азот

О.ч., сорт 2 по

ГОСТ 9293-74

0.46 % об.д. ± 10 % отн.

±(-2.5Х+2.75)   %

отн.

ГСО    10334

2013 (гексан -азот)

0.95 % об.д. ±

5 % отн.

±1,5 % отн.

ГСО    10334

2013 (гексан -азот)

Метан (СНд)

От 0 до 100 % об.д.

азот

О.ч., сорт 2 по

ГОСТ 9293-74

48 % об.д. ± 5 % отн.

±(-0.008Х+0,76) % отн.

ГСО    10256

2013 (метан -азот)

99.5 % об.д. ±

-

±0.10% отн.

ГСО    10256-

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ но реестру

ПГС№1

ПГС №2

ПГС №3

ПГС №4

5 % отн.

2013 (метан -азот)

Бензол (СбНб)

От 0 до 2000

млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.0042    %

об.д. ± 20 % отн.

0.1 % об.д. ±

20 % отн.

±(-15,15Х+4,015) %

отн.

ГСО    10366

2013

0.18 % об.д. ±

10 % отн.

±(-2,0Х+2,7) % отн.

ГСО    10366

2013

Стирол (CrHs)

Ог 0 до 1000

млн'1

ПН Г-воздух

-

Марка А по ТУ

6-21-5-85

51 млн'1 ± 20 % отн.

±5% отн.

ГСО    10539

2014 (стирол -воздух)

500 млн'1 ±

15 % отн.

870 млн'1 ± 15 % отн.

±3.5% отн.

ГСО    10539

2014 (стирол -воздух)

Толуол (С7Н8)

От 0 до 2000

млн'1

ПНГ-воздух

-

Марка А по ТУ

6-21-5-85

0.0042    %

об.д. ± 20 % отн.

0,1 % об.д. ±

20 % отн.

±(-15.15Х+4.015) % отн.

ГСО    10368

2013 (толуол -воздух)

0.18 % об.д ±

10 % отн.

±(-3,33X+2.83)  %

отн.

ГСО    10368

2013 (толуол -воздух)

Примечания:

  • 1) Г1НГ - воздух марки А. Б в баллонах под давлением, выпускаемый по ГУ 6-21-5-82.

  • 2) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС. %.

  • 3) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к гос-

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объёмной доли определяемого компонента. пределы допускаемого отклонения от номинального значения

Пределы допускаемой погрешности

№ по реестру

ПГС №1

Г1ГС №2

Г1ГС №3

Г1ГС №4

ударсгвенному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.

  • 4) ГГС - рабочий эталон 1-го разряда - генератор газовых смесей ГГ’С ШДЕК.418313.900 ТУ, исполнений ГТС-Р. ГГС-Т или ГГС-К регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте с газовыми смесями по ТУ 2114-014-20810646-2014 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.

  • 5) Значения НКПР для горючих газов в соответствии с ГОСТ 30852.19-2002.

Приложение Б

(рекомендуемое)

Схемы подачи ГС при проведении поверки

1 - источник ГС (баллон или ГГС и т.д.); 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый; 4 - ротаметр (индикатор расхода); 5 - поверяемый газоанализатор (показан условно);

6 - насадка для подачи ГС

Рисунок Б.1 - Схема подачи ГС на газоанализаторы с диффузионным отбором пробы

1 источник ГС (баллон или ГГС и т.д.); 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый; 4 - ротаметр (индикатор расхода); 5 -газоанализатор (показан условно); 6 - тройник.

Рисунок Б.2 - Схема подачи ГС на газоанализаторы с принудительным отбором пробы

Приложение В

(рекомендуемое)

Диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний газоанализаторов по измерительным каналам

Таблица В.1 Основные метрологические характеристики газоанализаторов модели Micro IV

Определяемый компонент / тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То.9д

Цена наименьшего разряда цифрового индикатора

Назначе

ние

абсолютной

относительной

Кислород (О2)        /

МК383-5

От 0 до 25 %

От 0 до 25 %

±0.6 % об.д.

20

0,1 %

Контроль воздуха рабочей зоны

Оксид углерода (СО) / МК369-5

От 0 до 300 млн*1

От 0 до 30 млн'1 включ.

±3 млн'1

-

40

1 млн'1

Контроль

ПДКр.з.

св. 30 до 300 млн*1

-

±10%

Оксид углерода (СО) / МК.443-5

От 0 до 500 млн'1

От 0 до 50 млн*1 включ.

±5 млн'1

-

40

1 млн'

Контроль аварийных выбросов

св. 50 до

500 млн'1

±10%

Оксид углерода (СО) / МК443-6

От 0 до 2000 млн*1

От 0 до 50 млн'1 включ.

±5 млн'1

40

1 млн*1

Контроль аварийных выбросов

св. 50 до 2000 млн'1

-

±10%

Сероводород (H2S) / МК445-5

От 0 до 100

млн*1

От 0 до 10 млн'1 включ.

±2 млн*1

-

40

1 млн*1

Контроль

ПДКр,

св. 10 до 100 млн*1

-

±20 %

Сероводород (H2S) /

МК445-6

От 0 до 500 млн*1

От 0 до 15 млн*1 включ.

±3 млн*1

40

1 млн*1

Контроль аварийных выбросов

св. 15 до 500 млн*1

-

±20 %

Аммиак (NH3)     /

МК393-5

От 0 до 200 млн*1

От 0 до 30 млн*1 включ.

±6 млн'1

60

1 млн’1

Контроль ПДКр,

св. 30 до 200 млн*1

-

±20 %

Аммиак (МНз)     /

МК.399-5

От 0 до 1000 млн*1

От 0 до 50 млн'1 включ.

±10 млн'1

90

5 млн'1

Контроль аварийных выбросов

св. 50 до 1000 млн*1

-

±20 %

Диоксид серы (SO?) /

М К.440-5

От Одо 10 млн*1

От 0 до 4 млн'1 включ.

±1 млн’1

30

0,1 млн'1

Кон 1 роль

ПДКр,

св. 4 до 10 млн*1

-

±25%

Определяемый компонент / тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени усга-новления показаний То.Уд

1 (ена наименьшего разряда цифрового индикатора

Назначе

ние

абсолютной

относительной

Диоксид серы (SO?) / МК440-6

От 0 до 50 млн'1

От 0 до 4 млн'1 включ.

±1 млн'1

-

30

0.1 млн'1

Контроль ПДКр,

св. 4 до 50 млн'1

±25 %

Оксид азота (NO)      /

МК.347-5

От 0 до 100 млн'1

От 0 до 5 млн'1 включ.

±1 млн'1

-

30

1.0 млн'1

Контроль ПДКр.

св. 5 до 100 млн'1

-

±20 %

Диоксид азота (NO?) / МК348-5

От 0 до 30 млн'1

От 0 до 3 млн'1 включ.

±0.6 млн'1

-

30

0.2 млн'1

Контроль аварийных выбросов

св. 3 до 30 млн'1

-

±20 %

Хлор (CI?) /

МК390-5

От 0 до 10 млн'1

От 0 до 1.0 млн'1 включ.

±0.2 млн'1

-

30

0.1 млн'1

Контроль аварийных выбросов

св. 1,0 до 10 млн'1

±20 %

Синильная кислота (HCN)    /

МК409-5

От 0 до 50

млн'1

От 0 до 10 млн'1 включ.

±2.0 млн'1

60

0,5 млн'1

Контроль аварийных выбросов

св. 10 до 50

млн'1

-

±20 %

Хлороводород (НС1) / МК392-5

От 0 до 30 млн'1

От 0 до 3 млн'1 включ.

±0.6 млн'1

90

0.2 млн'1

Контроль

ПДКр,

св. 3 до 30 млн'1

-

±20 %

Этиленок-сид (С2Н4О) /

МК379-5

От 0 до 20 млн'1

От 0 до 5 млн'1 включ.

±1 млн'1

-

120

0.1 млн'1

Контроль аварийных выбросов

св. 5 до 20 млн'1

-

±20 %

Фосфин (PH?)      /

МК353-5

От Одо 10 млн'1

От 0 до 1 млн'1 включ.

±0.2 млн'1

-

90

0,05 млн'1

Кош роль аварийных выбросов

св. 1 до 10

млн'1

-

±20 %

Фосген (СОС12)   /

МК349-5

От 0 до 2 млн'1

От 0 до 0,1 млн'1 включ.

±0.02 млн'1

-

150

0.01 млн'1

Контроль

ПДКр,

св. 0,1 до 2 млн'1

±20 %

Озон (Оз) /

МК411-5

От Одо 1

млн'1

От 0 до 0.1 млн1 включ.

±0.02 млн’1

-

60

0.01 млн'1

Контроль аварийных выбросов

св. 0.1 до 0.25 млн'1

±20 %

Фторид водорода (1 IF) /МК412-5

От 0 до 10 млн'1

От 0 до 0.6 млн'1 включ.

±0.2 млн’1

90

0.1 млн'1

Контроль ПДКр,

св. 0.6 до 10 млн'1

-

±25 %

Определяемый компонент / тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

11 редел допускаемого времени установления показаний То.9д

Цена наименьшего разряда цифрового индикатора

1 (азначе-

ние

абсолютной

относительной

Водород (Н2)        /

МК396-5

Ог 0 до 2000

млн'*

От 0 до 200 млн'1 включ.

±20 млн'1

90

Л      -1

2 млн

Контроль

воздуха рабочей зоны

св. 200 до

2000 млн'1

±10%

Водород (Н2)        /

МК402-5

От 0 до 1 %

От 0 до 1 %

±0.2 %

об.д.

90

0.01 %

Контроль воздуха рабочей зоны

Водород (Н2)        /

МК403-5

От 0 до 4 %

От 0 до 2 %

±0.2 %

об.д.

90

0.01 %

Контроль воздуха рабочей зоны

Таблица В.2 - Основные метрологические характеристики газоанализаторов модели Microtector II G450

Определяемый компонент / ЗИП сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То. 9 д

Цена наименьшего разряда цифрового индикатора

Назначе

ние

абсолютной

относительной

Кислород (О2)        /

МК427-0

От 0 до 25 %

От 0 до 25 %

±0.6 %

об.д.

25

0.1 %

Контроль воздуха рабочей зоны

Кислород (О2)        /

МК383-О

От 0 до 25 %

От 0 до 25 %

±0,3 %

об.д.

Сероводород (H2S) / МК445-0

От 0 до 100

млн'1

От 0 до 10 млн'1 включ.

±2 млн'1

-

40

I млн'1

Контроль ПДКр,

св. 10 до 100 млн'1

*

±20 %

Горючие газы (термохимический сенсор)

МК221-0 ".

МК221-1 21

От 0 до 100 %

НКПР3

От 0 до 50 % НКПР включ.

±5%

НКПР

20 (СНД

30 (СзНв)

105 (остальные)

0.5 %

НКПР

Контроль воздуха рабочей зоны

св. 50 до 100 % НКПР

Не нормированы

Оксид углерода (СО) / МК369-0

От 0 до 500 млн'1

От 0 до 30 млн'1 включ.

±3 млн'1

-

50

1 млн'1

Контроль ПДКр.

св. 30 до 500

млн'1

-

±10%

Определяемый компонент /тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

11 редел допускаемого времени установления показаний То.9д

Пена наименьшего разряда цифрового индикатора

I Значе

ние

абсолютной

относительной

Оксид углерода (СО) / МК.443-0

От 0 до 500 млн'1

От 0 до 30 млн'1 включ.

±3 млн'1

50

1 млн'1

Контроль

ПДКр,

св. 30 до 500

млн'1

-

±10%

Сероводород (H2S) / МК38О-О (совмещенный с СО)

От Одо 100 млн'1

От 0 до 10 млн'1 включ.

±2 млн'1

50

1 млн'1

Контроль

ПДКр.з.

св. 10 до 100 млн'1

±20 %

Примечания:

  • 1)  поверочным компонентом является один из следующих определяемых компонентов: метан (С1П). пропан (СзН«), бутан (С4Н10), пентан (С5Н12), гексан (СбНм), водород (Н?). ацетилен (С2Н2);

  • 2) - поверочным компонентом является один из следующих определяемых компонентов: метан (СНД пропан (СзНк). бутан (С4Н10). пентан (С5Н12), гексан (СбНы), водород (Нз), ацетилен (С2Н2), этилен (С2Н4);

  • 3) - значения НКПР для горючих газов в соответствии с ГОСТ 30852.19-2002.

Таблица В.3 - Основные метрологические характеристики газоанализаторов модели Microtector II G460

Определяемый компонент / тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Поминальное время установления показаний 1 0.9ном, С

Цена наименьшего разряда цифрового индикатора

Назначе

ние

абсолютной

относительной

Оксид углерода (СО) / МК38О-5 (совмещенный с         H2S).

МК343-5,

МК369-6

От 0 до

500 млн'1

От 0 до

30 млн'1 включ.

±3 млн'1

50

(М КЗ 80-5.

МК369-6)

65 (МК

344-6)

1 млн'1

Контроль

ПДКрл

св. 30 до

500 млн*1

±10%

Оксид углерода (СО) МК 344-5,    МК-

369-5

От 0 до

300 млн'1

От 0 до

30 млн'1 включ.

±3 млн'1

65

1 млн'1

Контроль

ПДКр,

св. 30 до

300 млн'1

±10%

Оксид углерода (СО) / МК 443-6

От 0 до

2000

млн'1

От 0 до

50 млн'1 включ.

±5 млн’1

30

1 млн'1

Контроль аварийных выбросов

св. 50 до

2000

млн'1

±10%

Определяемый компонент / тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Номи

нальное

Цена наименьшего разряда цифрового индикатора

1 Значение

абсолютной

относительной

время установления показаний То.9ном. С

Диоксид серы (SO2)         /

МК440-5

От 0 до

10 млн'1

От 0 до 4 млн'включ.

±1

млн'1

75

0.1 млн'1

Контроль ПДКрл

Св. 4 до

10 млн'1

-

±25 %

Фосфин (РНз) / МК.353-5

От 0 до

10 млн'1

От 0 до 1 млн' включ.

±0,2

млн1

90

0.05 млн’1

Контроль аварийных выбросов

Св. 1 до

10 млн'1

±20 %

Кислород (О2) /    МК383-5.

МК427-5

От 0 до

25 %

От 0 до

25 %

±0.3 % об.д.

20 (МК383-5)

25

(МК427-5)

0.1 %

Контроль воздуха рабочей зоны

Аммиак (NH3) / МК393-5

От 0 до

200 млн'1

От 0 до

30 млн'1 включ.

±6 млн'1

60

1 млн'1

Контроль ПДКр,

св. 30 до

200 млн'1

±20 %

Аммиак (NH3) / МК399-6

От 0 до

1000 млн'1

От 0 до

50 млн'1 включ.

±10 млн'1

90

5 млн'1

Контроль аварийных выбросов

св. 50 до

1000 млн'1

±20 %

Водород (Н2) /

МК396-5

От 0 до

2000

млн'1

От 0 до

200 млн'включ.

±20 млн'1

90

2 млн'1

Контроль воздуха рабочей зоны

св. 200 до 2000 млн'1

±10%

Водород (Н2) /

МК402-5

От 0 до 1 %

От 0 до 1 %

±0,2 % об.д.

70

0.01 %

Контроль воздуха рабочей зоны

Водород (Н2) /

МК403-5

От 0 до 4 %

От 0 до 2 %

±0,2 % об.д.

60

0.01 %

Контроль воздуха рабочей зоны

Определяемый компонент / тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Номинальное время установления показаний 1 ОЧном. С

Цена наименьшего разряда цифрового индикатора

1 Значе

ние

абсолютной

относительной

Синильная кислота (HCN) / МК409-5

От 0 до

50 млн'1

От 0 до

10 млн’1 включ.

±2.0 млн'1

60

0.5 млн'1

Контроль аварийных выбросов

св. 10 до

50 млн'1

±20 %

Сероводород (H2S)         /

МК380-5 (совмещенный с СО)

От 0 до

100 млн’1

От 0 до

10 млн’1 включ.

±2 млн’1

50

0.5 млн’1

Кон

троль

ПДКр,

_

св. 10 до

100 млн’1

±20 %

Сероводород (H2S)         /

МК445-5

От 0 до

100 млн’1

От 0 до

10 млн'1 включ.

±2 млн'1

30

0,2 млн'1

Контроль

ПДКр,

св. 10 до

100 млн'1

±20 %

Сероводород (H2S)         /

МК445-6

От 0 до

500 млн’1

От 0 до

15 млн'1 включ.

±3 млн'1

30

0.5 млн'1

Контроль

ПДКр,

св. 15 до

500 млн'1

±20 %

Оксид азота (NO) / МК347-5

От 0 до

100 млн'1

От 0 до 5 млн'включ.

±1 млн’1

40

1.0 млн’1

Контроль ПДКр,

св. 5 до

100 млн'1

±20 %

Диоксид азота (NO2)        /

МК348-5

От 0 до

30 млн’1

От 0 до 3 млн’включ.

±0.6 млн’1

30

0.2 млн’1

Контроль аварийных выбросов

св. 3 до 30

млн'1

-

±20 %

Этиленоксид (С2Н4О)     /

МК379-5

От 0 до

20 млн’1

От 0 до 5 млн'включ.

±1

млн'1

120

0.1 млн’1

Контроль аварийных выбросов

св. 5 до

20 млн'1

±20 %

Хлор (С12) /

МК.390-5

От 0 до

10 млн’1

От 0 до

1.0 млн’1 включ.

±0,2 млн'1

30

0.1 млн’1

Контроль аварийных выбросов

св. 1.0 до

10 млн'1

-

±20 %

Определяемый компонент / тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Номинальное время установления показаний 1 0.9но.м, С

Цена наименьшего разряда цифрового индикатора

Назначе

ние

абсолютной

относительной

Метанол (СНзОН)    /

МК.379-6

От 0 до

70 млн'1

От 0 до 5 млн'включ.

±1

млн’1

120

0.1 млн’1

Контроль аварийных выбросов

св. 5 до

70 млн’1

±20 %

Хлороводород (HCI)         /

МК392-5

От 0 до

30 млн'1

От 0 до 3 млн’включ.

±0,6 млн'1

90

0,2 млн’1

Кон

троль

ПДКр3,

1

св. 3 до

30 млн'1

±20 %

Изобутилен (i-

С4Н8)         /

МК222-3

МК.222-2

От 0 до

500 млн'1

От 0 до

60 млн’1 включ.

±6 млн'1

30

0,1 млн’1

Контроль аварийных выбросов

св. 60 до

500 млн'1

±10%

Горючие газы (термохимический сенсор) / МК211-6 МК211-7 2>

МК211-8

От 0 до

100 %

НКПР 31

От 0 до

50   %

НКПР

включ.

±5 %

НКПР

20 (СНл)

30 (СзНк)

175 / 230

(СбНы)

0,5 %

НКПР

Контроль воздуха рабочей зоны

св. 50 до

100 %

НКПР

Не нормированы

Диоксид углерода (СО?) / МК224-5,

МК231-5

От 0 до 5 % (об.д.)

От 0 до 1 % включ.

±0,1 %

об.д.

50

0,01...0,5

% (об.д.)

Контроль воздуха рабочей зоны

св. 1.0 до

5 %

±10%

Горючие газы (инфракрасный сенсор) /

МК227-5   4),

М К.231-5 41

От 0 до

100 %

НКПР

От 0 до

50   %

НКПР

включ.

±5 % НКПР

45 (СН4)

66 (Сз1 Is)

99 (С6Н14)

1 % НКПР

Кон

троль воздуха рабочей зоны

св. 50 до

100 % НКПР

±10%

Метан (СНд) /

МК227-5.

МК231-5

От 0 до 100 % об.д.

От 0 до

50   %

включ.

±5 %

об.д.

60

0.01...0,5

% (об.д.)

Контроль воздуха рабочей зоны

св. 50 до

100%

±10%

Определяемый компонент / тип сенсора

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Номинальное время установления показаний

1 0.9НОМ. С

Цена наименьшего разряда цифрового индикатора

Назначе

ние

абсолютной

относительной

Бензол (СбН<,) / МК-222-3

От 0 до

2000

млн'1

От 0 до

50 млн'1 включ.

±5 млн'1

30

0,1 млн'1

Контроль аварийных выбросов

св. 50 до

2000

млн'1

±10%

Стирол (CsHs)

/ МК-222-3

От 0 до

2000

млн'1

От 0 до

60 млн'1 включ.

±5 млн'1

30

0,1 млн'1

Контроль аварийных выбросов

св. 60 до

1000 млн'1

±10%

Толуол (Oils) / МК-222-3

От 0 до

2000

млн'1

От 0 до

50 млн'1 включ.

±5

млн'1

30

0,1 млн'1

Контроль аварийных выбросов

св. 50 до

2000

млн'1

±10%

Примечания:

11 - поверочным компонентом является один из следующих определяемых компонентов: метан (СНд). пропан (СзНв), бутан (СлНю), пентан (С5Н12), гексан (СбНм), водород (И?), ацетилен

2Н2);

  • 2) - поверочным компонентом является один из следующих определяемых компонентов: метан (СНд). пропан (СзН8), бутан (С4Н10), пентан (С5Н12), гексан (СбНн), водород (Н2)

  • 3) -значения НКПР для горючих газов в соответствии с ГОСТ Р 51330.19-99;

41 - поверочным компонентом является один из следующих определяемых компонентов: метан (СНд), пропан (СзНв). гексан (СбНы).

36

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
