Методика поверки «ГСИ. Генераторы сигналов специальной формы серий АКИП-3408, АКИП-3418» (МП 54882137-16/2)

Государственная система обеспечения единства измерений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

отделения области»

. Рубайлов

2016 г.

54882137-16/2МП

р.п. Менделееве) Московская обл.

2016 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок генераторов сигналов специальной формы серий АКИП-3408, АКИП-3418, изготавливаемых «SIGLENT TECHNOLOGIES Со.,Ltd», Китай

Генераторы сигналов специальной формы серий АКИП-3408, АКИП-3418 (далее по тексту - генераторы) предназначены для для генерации периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Межповерочный интервал - один год.

Периодическая поверка генераторов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца генераторов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (25 ± 5) °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

• - напряжение питания - в зависимости от модификации;

• - частота питающего напряжения 50 Гц.

• 6.1  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

• -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• - комплектность прибора должна соответствовать руководству по эксплуатации;

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

• - все разъемы, клеммы и генераторные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

Опробование генераторов проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

При отрицательном результате проверки прибор бракуется и направляется в ремонт.

Проверка программного обеспечения генераторов осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации на прибор.

Результат считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

• 7.4.1 Подключить частотомер к выходному разъему первого канала на передней панели генератора.

• 7.4.2 Для генераторов с опцией 100 (термостатированный опорный генератор), подать сигнал внешней опорной частоты от FS725 на входное гнездо частотомера «EXT REF IN 5,10 MHz», чтобы засинхронизировать частотомер от опорной частоты.

• 7.4.3 В генераторе выбрать синусоидальную форму сигнала, в соответствии с руководством по эксплуатации.

• 7.4.4 В частотомере установить режим измерения частоты с временем счета 1 с, в соответствии с руководством по эксплуатации на частотомер.

• 7.4.5 Установить на генераторе частоту 1 Гц, для чего в меню установки параметров сигнала выбрать Frequency (в серии генераторов АКИП-3408 нажать программную клавишу Freq), ввести с цифровой клавиатуры цифру 1 и нажать кнопку выбора единицы измерений ‘Hz”.

• 7.4.6 Установить на генераторе значение амплитуды сигнала 4 В. Для чего в меню установки параметров сигнала выбрать Amplitude (в серии генераторов АКИП-3408 нажать программную клавишу Ampl), ввести цифру 4 с цифровой клавиатуры и выбрать единицу измерения «Урр».

• 7.4.7 Измерить установленное значение частоты частотомером и значения установленной и измеренной частот занести в таблицы 2,3.

• 7.4.8 Провести измерения для других значений частоты генератора в соответствии с таблицами 5, 6, кроме значений частот 1 Гц, 10 Гц и 100 Гц.

• 7.4.9 В генераторе выбрать импульсную форму сигнала, в соответствии с руководством по эксплуатации.

• 7.4.10 Провести измерения для значений частоты 1 Гц, 10 Гц и 100 Гц.

• 7.4.11 Для генераторов серии АКИП-3418 провести измерение длительности импульсов. Для этого в частотомере установить режим измерения длительности импульсов.

• 7.4.12 В генераторе задать последовательно значения длительностей 16,3 нс, 1 мкс,

100 мкс, 1мс, 500 мс. Провести измерение значений длительности импульсов частотомером. Занести результаты измерений в таблицу 7.

• 7.4.13 Для генераторов серии АКИП-3418 повторить операции по пунктам 7.4.3 - 7.4.12 для второго канала генератора.

• 7.4.14 Для других модификаций генераторов серий АКИП-3408, АКИП-3418 операции поверки проводятся в том же порядке и результаты заносятся в таблицу, аналогичную таблицам 5, 6 и 7.

Таблица 5 - Определение погрешности установки частоты для серии АКИП-3408.

Таблица 6 - Определение погрешности установки частоты для серии АКИП-3418.

Примечание: * Верхний предел установки частоты зависит от модификации генератора

Таблица 7 - Определение погрешности установки длительности импульсов для серии АКИП-3418.

Результаты поверки считаются удовлетворительными, если измеренные значения находятся в пределах, приведенных в таблицах 5-7.

• 7.5.1 Подключить вольтметр В7-78/1 к выходному разъему первого канала генератора.

• 7.5.2 На поверяемом генераторе установить импеданс выхода 1 МОм. Для этого войти в меню Utility и в подменю Output Setup выбрать Load HiZ.

• 7.5.3 В генераторе выбрать синусоидальную форму сигнала, в соответствии с руководством по эксплуатации.

• 7.5.4 Установить на генераторе частоту 1 кГц, для чего в меню установки параметров сигнала выбрать Frequency (в серии генераторов АКИП-3408 нажать программную клавишу Freq), ввести с цифровой клавиатуры цифру 1 и нажать кнопку выбора единицы измерений «kHz».

• 7.5.5 Установить на генераторе значение размаха сигнала, приведенные в таблице 8 и 9. Для чего в меню установки параметров сигнала выбрать Amplitude (в серии генераторов АКИП-3408 нажать программную клавишу Ampl), ввести значение амплитуды с помощью цифровых кнопок и выбрать единицу измерения «mVpp» или «Урр».

• 7.5.6 Измерить установленное среднеквадратическое значение амплитуды вольтметром и пересчитать в значение размаха, умножив измеренное значение на 2,828. Занести результат измерений в таблицы 8, 9.

• 7.5.7 Для генераторов серии АКИП-3418 повторить операции по пунктам 7.5.2 - 7.5.6 для второго канала генератора.

Таблица 8 - Определение абсолютной погрешности размаха синусоидального сигнала для серии АКИП-3408.

Таблица 9 - Определение абсолютной погрешности размаха синусоидального сигнала для серии АКИП-3418.

Результаты поверки считаются удовлетворительными, если измеренные значения находятся в пределах, приведенных в таблицах 8, 9.

• 7.6.1 Подсоединить вольтметр ВЗ-49 к выходному разъему первого канала генератора, в соответствии с руководствами по эксплуатации вольтметра и генератора.

• 7.6.2 На генераторе установить импеданс выхода 50 Ом. Для этого войти в меню Utility и в подменю Output Setup выбрать Load 50Q.

• 7.6.3 В генераторе выбрать синусоидальную форму сигнала, в соответствии с руководством по эксплуатации.

• 7.6.4 Установить на генераторе частоту 1 кГц, для чего в меню установки параметров сигнала выбрать Frequency (в серии генераторов АКИП-3408 нажать программную клавишу Freq), ввести с цифровой клавиатуры цифру 1 и нажать кнопку выбора единицы измерений ‘Hz”.

• 7.6.5 Установить на генераторе значение амплитуды сигнала 5 В, для чего в меню установки параметров сигнала выбрать Amplitude (в серии генераторов АКИП-3408 нажать программную клавишу Ampl), ввести цифру 5 с цифровой клавиатуры и выбрать единицу измерения «Урр».

• 7.6.6 Измерить установленное значение амплитуды вольтметром и показание вольтметра занести в таблицу 10 в качестве опорного значения амплитуды на частоте 1 кГц (Аопор)-

• 7.6.7 Провести измерения установленного значения амплитуды для всех частот в соответствии с таблицей 6 и результаты измерений Af занести во второй столбец таблицы.

• 7.6.8 Вычислить значение неравномерности Лдчх по формуле:

Лачх ⁼ 20 log(Ap/ Аопор) дБ                               (1)

где: Ар - значение амплитуды сигнала, измеренное вольтметром на частоте F, В;

Аопор - значение амплитуды сигнала, измеренное вольтметром на частоте 1 кГц

• 7.6.9 Занести результаты вычислений в таблицу 9.

• 7.6.10 Для генераторов серии АКИП-3418 повторить операции по пунктам 7.6.2 - 7.6.9 для второго канала генератора.

Таблица 10 - Определение неравномерности АЧХ сигнала

Примечание: * Верхний предел установки частоты зависит от модификации генератора

Результаты поверки считаются удовлетворительными, если вычисленные значения неравномерности Длчхне превышают значений приведенных в таблице 10.

• 7.7.1 Подсоединить вольтметр В7-78/1 к выходному разъему первого канала генератора, в соответствии с руководствами по эксплуатации вольтметра и генератора.

• 7.7.2 На генераторе установить импеданс выхода 1 МОм. Для этого войти в меню Utility и в подменю Output Setup выбрать Load HiZ.

• 7.7.3 На генераторе выбрать форму сигнала - постоянное напряжение, в соответствии с руководством по эксплуатации.

• 7.7.4 Установить на генераторе значение напряжения постоянного смещения 100 мВ, для чего ввести цифру 100 с цифровой клавиатуры и выбрать единицу измерения «mVpp».

• 7.7.5 Перевести вольтметр в режим измерения напряжения постоянного тока и измерить установленное значение смещения; установленное и измеренное значения смещения занести в таблицы 11, 12.

• 7.7.6 Повторить операции по пунктам 4.7.2 - 4.7.5 для других значений смещения в соответствии с таблицами 11, 12.

• 7.7.7 Для генераторов серии АКИП-3418 повторить операции по пунктам 7.7.2 - 7.7.6 для второго канала.

Таблица 11 - Определение абсолютной погрешности установки постоянного смещения для серии АКИП-3408

Таблица 12 - Определение абсолютной погрешности установки постоянного смещения для серии АКИП-3418

Результаты поверки считаются удовлетворительными, если показания вольтметра укладываются в пределы, указанные в таблицах 11, 12.

• 7.8.1 Подключить анализатор спектра к выходному разъему первого генератора.

• 7.8.2 На генераторе установить импеданс выхода 50 Ом. Для этого войти в меню Utility и в подменю Output Setup выбрать Load 500.

• 7.8.3 В генераторе выбрать синусоидальную форму сигнала, в соответствии с руководством по эксплуатации.

• 7.8.4 Установить на генераторе частоту 20 кГц, для чего в меню установки параметров сигнала выбрать Frequency (в серии генераторов АКИП-3408 нажать программную клавишу Freq), ввести с цифровой клавиатуры цифру 20 и нажать кнопку выбора единицы измерений «kHz».

• 7.8.5 Установить на генераторе значение амплитуды сигнала 500 мВ, для чего в меню установки параметров сигнала выбрать Amplitude (в серии генераторов АКИП-3408 нажать программную клавишу Ampl), ввести значение амплитуды 500 с помощью цифровых кнопок и выбрать единицу измерения «mVrms»

• 7.8.6 Провести измерения анализатором спектра амплитуды гармонических (не менее трех) и негармонических составляющих выходного сигнала генератора по отношению к амплитуде несущей частоты, согласно руководству по эксплуатации на анализатор. Уровни гармоник и негармонических составляющих измерять дельта маркером: один маркер поставить на пик сигнала несущей, второй маркер ставить поочередно на пики измеряемых гармоник и негармонических составляющих с помощью функции «поиск пика». Значения максимальной амплитуды гармонических и негармонических составляющих занести в таблицу 13.

• 7.8.7 Провести операции по пунктам 7.8.4 - 7.8.6 для других частот выходного сигнала генератора - не менее чем для трех частот, равномерно распределенных в каждом диапазоне частот, приведенном в таблице 13.

• 7.8.8 Для генераторов серии АКИП-3418 повторить операции по пунктам 7.8.2 - 7.8.7 для второго канала генератора.

Таблица 13 - Определение уровня гармонических и негармонических составляющих в выходном сигнале

Результаты поверки считаются удовлетворительными, если гармонических и негармонических составляющих в выходном сигнале не превышают значений, приведенных в таблице 13.

• 7.9.1 Подсоединить измеритель нелинейных искажений С6-12 с нагрузкой 50 Ом к выходному разъему первого канала на передней панели генератора.

• 7.9.2 В генераторе выбрать синусоидальную форму сигнала, в соответствии с руководством по эксплуатации.

• 7.9.3 Установить на генераторе частоту 50 Гц, для чего в меню установки параметров сигнала выбрать Frequency (в серии генераторов АКИП-3408 нажать программную клавишу Freq), ввести с цифровой клавиатуры цифру 50 и нажать кнопку выбора единицы измерений «Hz».

• 7.9.4 Установить на генераторе значение амплитуды сигнала 1 В, для чего в меню установки параметров сигнала выбрать Amplitude (в серии генераторов АКИП-3408 нажать программную клавишу Ampl), ввести цифру 1 с цифровой клавиатуры и выбрать единицу измерения «Урр».

• 7.9.5 На измерителе нелинейных искажений выполнить необходимые установки в соответствии с руководством по эксплуатации прибора.

• 7.9.6 Измерить коэффициент гармоник выходного сигнала генератора и результат измерений занести в таблицу 14.

• 7.9.7 Провести измерения коэффициента гармоник для других частот выходного сигнала в соответствии с таблицей 14.

• 7.9.8 Для генераторов серии АКИП-3418 повторить операции по пунктам 7.9.3 - 7.9.7 для второго канала генератора.

Таблица 14 - Определение суммарных гармонических искажений

Результаты испытаний считаются удовлетворительными, если результаты измерений не превышают предельного значения, указанного в таблице 14.

• 7.10.1 Подсоединить осциллограф к выходному разъему первого канала на передней панели генератора.

• 7.10.2 Включить нагрузку канала осциллографа 50 Ом.

• 7.10.3 На генераторе установить импеданс выхода 50 Ом. Для этого войти в меню Utility и в подменю Output Setup выбрать Load 50Q.

• 7.10.4 В генераторе выбрать прямоугольную форму сигнала, в соответствии с руководством по эксплуатации.

• 7.10.5 Установить на генераторе частоту 1 кГц, для чего в меню установки параметров сигнала выбрать Frequency (в серии генераторов АКИП-3408 нажать программную клавишу Freq), ввести с цифровой клавиатуры цифру 1 и нажать кнопку выбора единицы измерений «kHz».

• 7.10.6 Установить на генераторе значение амплитуды сигнала 1 В, для чего в меню установки параметров сигнала выбрать Amplitude (в серии генераторов АКИП-3408 нажать программную клавишу Ampl), ввести цифру 1 с цифровой клавиатуры и выбрать единицу измерения «Урр».

• 7.10.7 Установить на генераторе значение скважности 50 %

• 7.10.8 Настроить осциллограф так, чтобы амплитуда прямоугольного сигнала соответствовала пяти делениям.

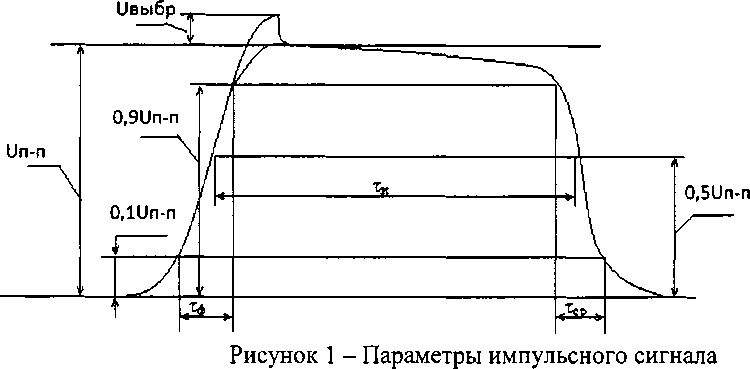

• 7.10.9 Измерить на экране осциллографа длительность фронта Тф и среза т_ср импульса на уровне 10 - 90 % и значение выброса на вершине и_вЫбр как показано на рисунке 1.

• 7.10.10 Результаты измерений занести в таблицу 15.

• 7.10.11 Для генераторов серии АКИП-3418 повторить операции по пунктам 7.10.3 -

• 7.10.10 для второго канала генератора.



Таблица 15 - Определение длительности фронта и среза

Результаты поверки считаются удовлетворительными, если полученные значения длительностей фронта/среза не превышают значений, указанных в таблице 15.

• 8.1 При положительных результатах поверки генераторов оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

• 8.3 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.
