Методика поверки «ГСИ.Г азоанализаторы промышленные LaserGas» (МП-242-2444-2021)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
СОГЛАСОВАНО
И.о. генерального директора «ВНИИМ им. Д.И. Менделеева»
А.Н. Пронин
«09» июля 2021 г.
Государственная система обеспечения единства измерений Г азоанализаторы промышленные LaserGas Методика поверки МП-242-2444-2021
И.о. руководителя научно-исследовательского отдела государственных эталонов в области физико-химических измерений ФГУП "ВнфЫ им/Д.И. Менделеева"
^/7 _____А.В. Колобова
"____"_____________2021 г.
Руководитель .лаборатории
Т.Б. Соколов
г. Санкт-Петербург 2021 г.
Настоящая методика поверки распространяется на газоанализаторы промышленные La-serGas (в дальнейшем - газоанализаторы), выпускаемые фирмой "NEO monitors AS", Норвегия, и устанавливает методы их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.
Методикой поверки должна обеспечиваться прослеживаемость к Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.
Метод, обеспечивающие реализацию методики поверки - прямое измерение поверяемым средством измерений величины, воспроизводимой стандартным образцом.
Примечание - при пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.
Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
1 Перечень операций поверки средства измерений-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта ме-тодики поверки |
Обязательность проведения при поверке | |
|
первичной |
периодической | ||
|
1 Внешний осмотр средства измерений |
6 |
да |
да |
|
2 Подготовка к поверке и опробование средства измерений |
7 |
да |
да |
|
3 Проверка программного обеспечения средства измерений |
8 |
да |
да |
|
4 Определение метрологических характеристик |
9 | ||
|
4.1 Определение абсолютной погрешности |
9.1 |
да |
да |
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
1.3 Допускается проведение поверки отдельных измерительных каналов газоанализаторов в соответствии с заявлением владельца газоанализатора, с обязательным указанием информации об объеме проведенной поверки.
2 Требования к условиям проведения поверки-
4.1 При проведении поверки должны быть соблюдены следующие условия:
температура окружающего воздуха, °C 20 ± 5;
относительная влажность окружающего воздуха, % от 30 до 80;
атмосферное давление, кПа от 84,4 до 106,7.
Допускается проведение поверки газоанализаторов в условиях эксплуатации.
3 Требования к специалистам, осуществляющим поверку-
3.1 К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-81, приказом Госстандарта от 31.12.2020 № 2315, эксплуатационной документацией поверяемых газоанализаторов и эталонных средств измерений, имеющие квалификацию не ниже инженера и прошедшие инструктаж по технике безопасности.
-
4.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 ... 9 |
Прибор комбинированный Testo 622 (per. № 44744-10), диапазон измерений температуры от -10 до +60 °C, относительной влажности от 10 до 98 %, атмосферного давления от 300 до 1200 гПа, пределы допускаемой абсолютной погрешности по каналам: относительной влажности ±3 %, температуры ±0,4 °C, абсолютного давления ±5 гПа |
|
Секундомер механический СОПпр, СОСпр (per. № 11519-11), ТУ 25-1894.003-90, класс точности третий | |
|
9 |
Стандартные образцы состава газовых смесей в баллонах под давлением (Приложение А) |
|
Источники микропотока ИМ-ГП-94-М-А2, ИМ-ГП-108-М-Е, ИМ-ГП-130-М-Е (per. № 68336-17) | |
|
Азот особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллонах под давлением | |
|
Поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением | |
|
Генератор газовых смесей ГГС модификации ГГС-Т, ГГС-К (per. № 62151-15) | |
|
Государственный вторичный эталон единиц молярной доли газовых компонентов в диапазоне значений от 1,2 млн'1 до 500000 млн'1 и массовой концентрации газовых компонентов в диапазоне значений от 2 мг/м3 до 10000 мг/м3 в промышленных выбросах в реальной матрице (per. № 2.1.ZZB.0267.2018) | |
|
Генератор нулевого воздуха мод. 701 (per. № 57528-14) | |
|
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 * | |
|
Ротаметр РМ-А-0,25Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,25 м3/ч, кл. точности 4 * | |
|
Секундомер механический СОПпр, СОСпр (ФИФ 11519-11), ТУ 25-1894.003-90, класс точности третий | |
|
Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 * или Редуктор баллонный одноступенчатый “Go Regulator” серии PR-1 (нержавеющая сталь 316L), диапазон регулирования давления на выходе от 0 до 7 кгс/см2. | |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2. диаметр условного прохода 3 мм * | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм* | |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6х 1,5 мм * | |
|
IBM-совместимый компьютер с установленной ОС семейства Windows (не ниже Windows ХР), свободным COM-портом и установленным автономным ПО, обеспечивающим работу с газоанализаторами * | |
|
Кювета для градуировки и поверки из нержавеющей стали или алюминия (входит в комплект поставки газоанализаторов LaserGas II SP, LaserGas II SP Compact, La-serGas Q, LaserGas II iQ2 X-stack. LaserGas iQ2 Vulcan, соответственно исполнению) | |
|
Рулетка измерительная металлическая 2 класса точности (per. № 55464-13), номинальная длина шкалы рулетки 1 м |
-
4.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:
-
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из таблицы приложения А;
-
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой погрешности поверяемого газоанализатора, должно быть не более 1/3.
-
4.3 Все средства поверки должны иметь действующие свидетельства о поверке или аттестации; газовые смеси и чистые газы в баллонах под давлением - действующие паспорта.
-
5.1 При проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационной документации на газоанализаторы и средства поверки.
-
5.2 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.
-
5.3 Требования техники безопасности при эксплуатации ГС и чистых газов в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15.12.2020 г. № 536.
-
5.4 Должны соблюдаться "Правила технической эксплуатации электроустановок потребителей".
-
6.1 При внешнем осмотре должно быть установлено:
отсутствие механических повреждений (трещин, вмятин, окисленных контактов и др.), влияющих на работоспособность отдельных элементов газоанализаторов и газоанализаторов в целом, а также линий связи (при наличии);
исправность органов управления;
четкость надписей;
наличие маркировки газоанализаторов согласно требованиям эксплуатационной документации.
Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.
7 Подготовка к поверке и опробование средства измерений-
7.1 Перед проведением поверки выполняют следующие подготовительные работы:
-
1) При первичной поверке проверяют комплектность газоанализатора согласно требованиям эксплуатационной документации.
-
2) Подготавливают поверяемый газоанализатор и средства поверки к работе согласно требованиям эксплуатационной документации.
-
3) Проверяют наличие и сроки действия паспортов на используемые ГС и чистые газы в баллонах под давлением.
-
4) Выдерживают в помещении, в котором будет проводиться поверка, ГС в баллонах под давлением и средства поверки в течение не менее 24 ч, поверяемый газоанализатор - не менее 3 ч.
Для газоанализаторов LaserGas II SP, LaserGas II SP Compact, LaserGas Q, LaserGas II iQ" X-Stack, LaserGas II iQ2 Vulcan при помощи автономного программного обеспечения устанавливают следующие параметры:
-
- длину оптического пути между приемником и передатчиком. Полная длина оптического пути рассчитывается в соответствии с эксплуатационной документацией;
Примечание - длина кюветы для градуировки и поверки, входящей в комплект поставки газоанализатора, перед началом проведения поверки подлежит уточнению при помощи рулетки измерительной металлической.
-
- источник получения газоанализатором текущих значений температуры и давления для введения соответствующих поправок;
-
- параметры и состав среды во фланцах.
-
7.2 При опробовании проводят общую проверку функционирования газоанализатора при включении электрического питания в порядке, описанном в эксплуатационной документации.
Результат опробования считают положительным, если:
-
- на дисплее газоанализатора (при наличии) / мониторе персонального компьютера с автономным ПО отображается измерительная информация и отсутствуют сообщения об отказах;
-
- органы управления газоанализаторов функционируют.
-
8.1 Подтверждение соответствия ПО газоанализатора проводится путем проверки соответствия ПО газоанализатора тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.
-
8.2 Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО газоанализатора посредством отображения номера версии встроенного ПО на дисплее газоанализатора (при наличии) при включении электрического питания или посредством автономного ПО для персонального компьютера;
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализатора.
-
9.1 Определение погрешности

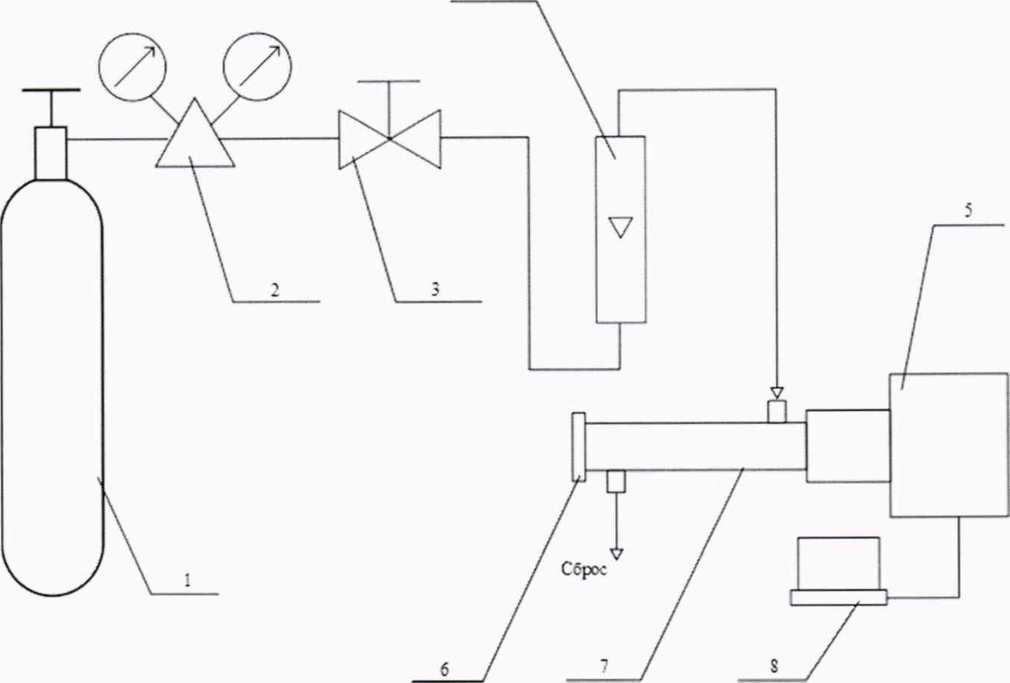

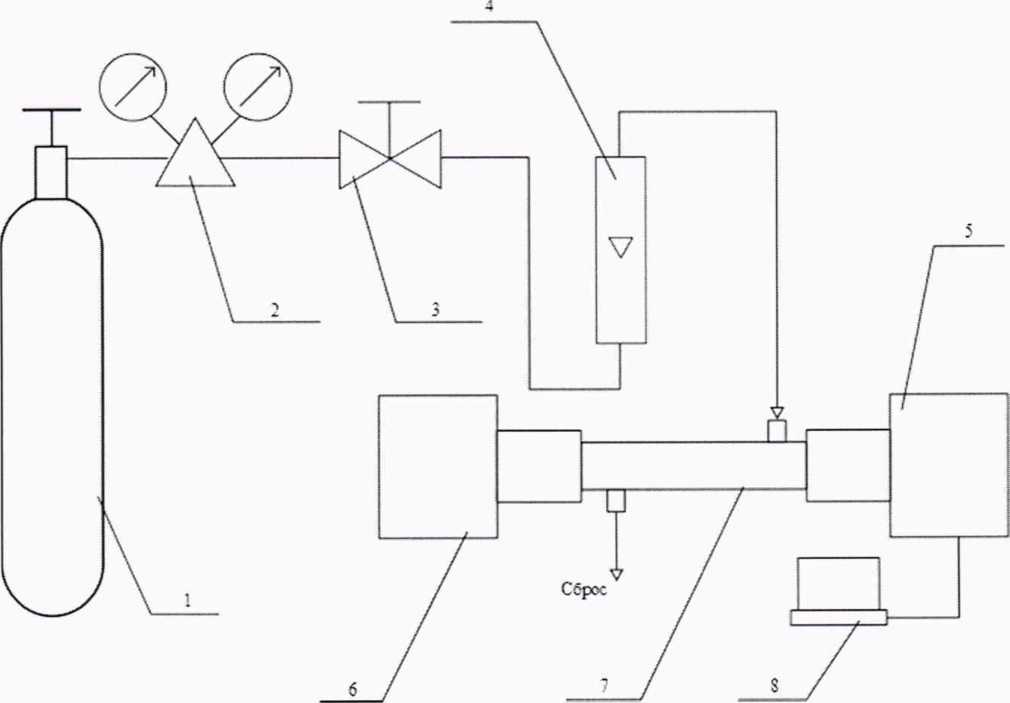

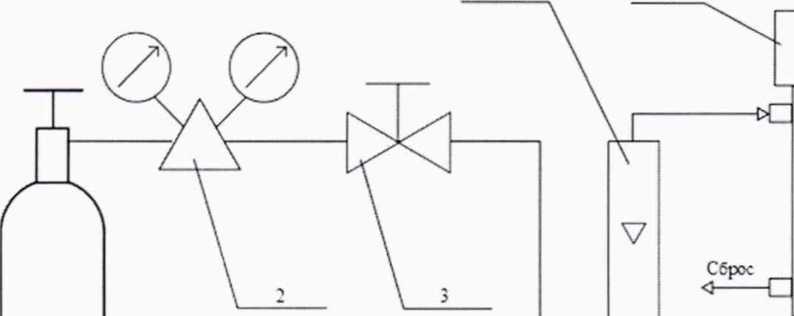

Определение погрешности газоанализатора проводят по схеме рисунка Б.1 при подаче азота особой чистоты или ПНГ-воздуха, а затем ГС состава определяемый компонент - азот (воздух), в последовательности №№ 1-2-3 (таблицы А.1 ... А.6 приложения А, в зависимости от исполнения газоанализатора) в следующем порядке:
-
1) подсоединяют к входному штуцеру кюветы газовой газовую линию ГС № 1 (от баллона или генератора газовых смесей);
-
2) ГС № 1 подают с расходом в соответствии с указаниями эксплуатационной документации на газоанализатор, в течение времени, обеспечивающего продувку не менее, чем пятикратного объема кюветы газовой;
-
3) фиксируют установившееся значение показаний газоанализатора при подаче ГС (по дисплею или по цифровому выходу газоанализатора с помощью персонального компьютера с автономным ПО);
-
4) повторяют операции п. 1) - 3) для ГС №№ 2, 3.
-
5) Значение абсолютной погрешности газоанализатора , объемная доля определяемого компонента, % (млн’1, млрд’1) рассчитывают по формуле
(1)
где Q - установившиеся показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, % (млн’1, млрд’1);
Сд - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля определяемого компонента, % (млн'1, млрд'1).
Для газоанализаторов с градуировкой в единицах массовой концентрации, мг/м3, пересчет значений содержания определяемого компонента в единицы измерений объемной доли, млн'1, проводят по формуле
22,41 •(! + —) -760
273
^(масс)
(2)
М-Р
где С(Об) - значение содержания определяемого компонента, выраженное в объемных долях, млн'1;
С(.масс) - значение содержания определяемого компонента, выраженное в единицах массовой концентрации определяемого компонента, мг/м3;
Р - атмосферное давление, мм рт.ст.;
М - молекулярная масса определяемого компонента, г/моль;
t - температура анализируемой среды, °C.
Результат определения погрешности газоанализаторов считают положительным, если значения абсолютной погрешности газоанализатора в каждой точке поверки, рассчитанные по формуле (1), не превышают пределов допускаемой абсолютной погрешности, приведенных в таблицах В.1 ... В.6 Приложения В (соответственно исполнению газоанализатора, определяемому компоненту и диапазону измерений).
10 Подтверждение соответствия средства измерений метрологическим требованиям-
10.1 Газоанализаторы признают соответствующим метрологическим требованиям, указанным в описании типа, если результаты проверок по пп. 6 и 7 положительные, а результаты проверок по пп. 8 и 9 соответствуют требованиям описания типа газоанализаторов.
-
11.1 При проведении поверки оформляют протокол результатов поверки. Рекомендуемая форма протокола поверки приведена в приложении Г.
-
11.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению. При отрицательных результатах газоанализаторы не допускают к применению.
-
11.3 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.
Характеристики газовых смесей, используемых при поверке газоанализаторов
Таблица А.1 - Газоанализаторы исполнения LaserGas II SP / LaserGas II SP Compact
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности, % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Кислород (О2) |
от 0 до 1 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | ||
|
0,50 % ± 5 % отн. |
0,95 % ± 5 % отн. |
±1,5 |
ГСО 10531-2014, O2-N2 | |||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
50 % ± 5 % отн. |
±0,5 |
ГСО 10532-2014, O2-N2 | ||||
|
95 % ± 0,5 % отн. |
±0,2 |
ГСО 10532-2014, O2-N2 | ||||
|
Оксид углерода (СО) |
от 0 до 30 млн'1 |
ПНГ- воздух |
марка А по ТУ 6-21-5-82, содержание СО не более 0,5 млн'1 | |||
|
15 млн'1 ± 20 % отн. |
25 млн'1 ± 20 % отн. |
±2,5 |
ГСО 10531-2014, СО-воздух (N2) | |||
|
от 0 до 1000 млн'1 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5-82 | ||||
|
500 млн'1 ± 10 % отн. |
900 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, СО-воздух ((N2)) | |||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
50 % ± 3 % отн. |
±0,4 |
ГСО 10531-2014, CO-N2 | ||||
|
95 % ± 0,5 % отн. |
±0,1 |
ГСО 10531-2014, CO-N2 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения О |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Метан (СН4) |
от 0 до 20 млн’1 |
ПНГ-воздух |
марка А по ТУ 6-21-5-82, содержание СНд не более 0,15 млн’1 | |||
|
10 млн'1 ± 20 % отн. |
18 млн’1 ± 20 % отн. |
±4 |
ГСО 10531-2014, СНд-воздух (N2) | |||
|
от 0 до 1000 млн’1 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5-82 | ||||
|
500 млн’1 ± 10 % отн. |
900 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, СНд-воздух (N2) | |||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
50 % ± 3 % отн. |
±0,4 |
ГСО 10531-2014, CH4-N2 | ||||
|
95 % ± 0,5 % отн. |
±0.1 |
ГСО 10531-2014, CH4-N2 | ||||
|
Пары воды (Н2О) |
от 0 до 50 млн’1 |
5 млн’1 ± 20 % отн. |
±4 |
ГСО 10531-2014, H2O-N2 | ||
|
25 млн’1 ± 10 % отн. |
45 млн’1 ± 10 % отн. |
±2.5 |
ГСО 10531-2014, H2O-N2 | |||
|
от 0 до 10 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
5,0 % ± 10 % отн. |
9,0 % ± 10 % отн. |
±(5,28- 0.28Y), где Y - объемная доля, % |
2.1.ZZB.0267.2018 2) | |||
|
от 0 до 40 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
20 % ± 10 % отн. |
37 % ± 10 % отн. |
±2.5 |
2.1.ZZB.0267.2018 2) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Аммиак (NH3) |
от 0 до 15 млн'1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
7,5 млн* 1 ± 20 % отн. |
±4 |
ГСО 10546-2014, NH3-N2 | ||||
|
13,5 млн*1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NH3-N2 | ||||
|
от 0 до 100 млн*1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | ||||
|
50 млн*1 ± 10 % отн. |
90 млн*1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NH3-N2 | |||
|
от 0 до 1000 млн*1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | ||||
|
500 млн*1 ± 5 % отн. |
900 млн’1 ± 5 % отн. |
±1,5 |
ГСО 10546-2014, NH3-N2 | |||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
50 % ± 5 % отн. |
±1,0 |
ГСО 10547-2014, NH3-N2 | ||||
|
95 % ± 0,5 % отн. |
±0.5 |
ГСО 10547-2014, NH3-N2 | ||||
|
Хлористый водород (НС1) |
от 0 до 5 млн*1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
2,5 млн* 1 ± 10% отн. |
4,5 млн* 1 ± 10% отн. |
±5 |
ГГС исп. ГГС-Т, ГГС-К с ИМ-ГП-108-М-Е | |||
|
от 0 до 3 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
1,5 % ± 7 % отн. |
2,75 % ± 7 % отн. |
±2.5 |
ГСО 10547-2014, NH3-N2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС №1 |
ГС №2 |
ГС №3 | ||||
|
Фтористый водород (HF) |
от 0 до 1,5 млн’1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
0,75 млн'1 ± 10 % отн. |
1,45 млн’1 ± 10 % отн. |
±5 |
ГГС исп. ГГС-Т, ГГС-К с ИМ-ГП-130-М-Е | |||
|
от 0 до 0,5 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
0,25 % ± 7 % отн. |
0,45 % ± 7 % отн. |
±3 |
ГСО 10547-2014, hf-n2 | |||
|
Сероводород (H2S) |
от 0 до 100 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
50 млн’ ± 10 % отн. |
90 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, H2S-N2 | |||
|
от 0 до 1000 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
500 млн’1 ± 10 % отн. |
900 млн’1 ± 10 % отн. |
±1,5 |
ГСО 10546-2014, H2S-N2 | |||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
50 % ± 5 % отн. |
±1,0 |
ГСО 10547-2014, H2S-N2 | ||||
|
95 % ± 0,5 % отн. |
±0,5 |
ГСО 10547-2014, H2S-N2 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения |
Пределы допускаемой относительной погрешности, % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
от номинального 1) |
значения | |||||
|
ГС №1 |
ГС №2 |
ГС №3 | ||||
|
Диоксид углерода (СО2) |
от 0 до 100 млн'1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
50 млн'1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, CO2-N2 | |||
|
от 0 до 1000 млн'1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
500 млн'1 ± 10 % отн. |
900 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, CO2-N2 | |||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
50 % ± 5 % отн. |
±1,0 |
ГСО 10532-2014, CO2-N2 | ||||
|
95 % ± 0,5 % отн. |
±0,2 |
ГСО 10532-2014, CO2-N2 | ||||
|
Оксид азота (NO) |
от 0 до 1000 млн'1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
500 млн'1 ± 10 % отн. |
900 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NO-N2 | |||
|
от 0 до 10 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
5 % ± 5 % отн. |
9,5 ± 5 % отн. |
±1,0 |
ГСО 10546-2014, NO2-N2 | |||
|
Закись азота (N2O) |
от 0 до 200 млн'1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
100 млн'1 ± 10 % отн. |
180 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, N2O+N2 | |||
|
от 0 до 1000 млн'1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
500 млн’1 ± 10 % отн. |
900 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, N2O-N2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Закись азота (N2O) |
от 0 до 100 % |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
50 % ± 5 % отн. |
±1 |
ГСО 10532-2014, N2O+N2 | ||||
|
95 % ± 0,5 % отн. |
±0,2 |
ГСО 10532-2014, N2O+N2 | ||||
|
Диоксид азота (NO2) |
от 0 до 1000 млн’1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
500 млн’1 ± 10 % отн. |
900 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NO2-N2 | |||
|
от 0 до 1 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
0,5 % ± 5 % отн. |
0,95 % ± 5 % отн. |
±1,5 |
ГСО 10546-2014, no2-n2 | |||
|
Цианистый водород (HCN) |
от 0 до 30 млн’1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
15 млн'1 ± 10 % отн. |
25 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, HCN+N2 | |||
|
от 0 до 50 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
25 млн’1 ± 10 % отн. |
45 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, hcn+n2 | |||
|
Водород (Н2)3) |
от 0 до 5 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | ||
|
2,5 % ± 7 % отн. |
4,75 % ± 7 % отн. |
±1 |
ГСО 10531-2014, h2-n2 | |||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
50 % ± 5 % отн. |
±1 |
ГСО 10532-2014, h2-n2 | ||||
|
95,0 % ± 0,5 % отн. |
±0,2 |
ГСО 10532-2014, h2-n2 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения О |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Ацетилен (С2Н2) |
от 0 до 10 млн'1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
5 млн'1 ± 10 % отн. |
9 млн' ± 10 % отн. |
±5 |
ГГС с ГСО 10540-2014. C2H2-N2 | |||
|
от 0 до 1000 млн'1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
500 млн’1 ± 10 % отн. |
900 млн’1 ± 10 % отн. |
±2,5 |
ГГС с ГСО 10540- 2014, C2H2-N2 | |||
|
от 0 до 5 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
2,5 % ± 5 % отн. |
4,75 % ± 5 % отн. |
±1,5 |
ГСО 10540-2014. C2H2-N2 | |||
|
Этилен (С2Н4) |
от 0 до 1000 млн'1 |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | ||
|
500 млн’1 ± 7 % отн. |
900 млн’1 ± 7 % отн. |
±2,5 |
ГСО 10540-2014, C2H4-N2 | |||
|
от 0 до 50 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
25 % ± 2 % отн. |
47,5 % ± 2 % отн. |
±0.8 |
ГСО 10540-2014, C2H4-N2 | |||
|
Винилхло рид (С2Н3С1) |
от 0 до 300 млн'1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
150 млн'1 ± 7 % отн. |
275 млн'1 ± 7 % отн. |
±2.5 |
ГСО 10549-2014, C2H3CI-N2 | |||
|
от 0 до 1000 млн'1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
500 млн'1 ± 10 % отн. |
900 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10549-2014, C2H3CI-N2 | |||
|
от 0 до 1 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
0,5 % ± 5 % отн. |
0,9 % ± 5 % отн. |
±1,5 |
ГСО 10549-2014, C2H3CI-N2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения О |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Оксид этилена (С2Н4О) |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | ||||
|
25 млн’1 ± 10 % отн. |
45 млн'1 ± 10 % отн. |
±5 |
ГГС с ГСО 10540- 2014, C2H4O-N2 | |||
|
от 0 до 1 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
0,5 % ± 7 % отн. |
0,9 % ± 7 % отн. |
±5 |
ГСО 10540-2014, C2H4O-N2 | |||
|
Пропилен (СзН6) |
от 0 до 1 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | ||
|
0,5 % ± 5 % отн. |
0,9 % ± 5 % отн. |
±2 |
ГСО 10540-2014, c3h6-n2 | |||
|
Формальдегид (СН2О) |
от 0 до 10 млн'1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
5 млн'1 |
9 млн'1 |
±5 |
ГГС исп. ГГС-Т, ГГС-К с ИМ-ГП-94-М-А2 (2,7 мкг/мин) | |||
|
Дихлорме-тан (СН2С12) |
от 0 до 50 млн'1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
25 млн'1 ± 10 % отн. |
45 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10549-2014, CH2CI2-N2 | |||
|
от 0 до 1 % |
азот |
О.ч. сорт 2 по ГОСТ 9293-74 | ||||
|
0,5 % ± 5 % отн. |
0,9 % ± 5 % отн. |
±1,5 |
ГСО 10549-2014, CH2C12-N2 | |||
Таблица А.2 -Газоанализаторы исполнения LaserGas II SP / LaserGas II SP Compact (Dual gas)
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности, % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС №1 |
ГС №2 |
ГС№3 | ||||
|
Аммиак (NH3) |
от 0 до 15 млн*1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
7,5 млн* 1 ± 20 % отн. |
±4 |
ГСО 10546-2014, NH3-N2 | ||||
|
13,5 млн*1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NH3-N2 | ||||
|
от 0 до 100 млн*1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | ||||
|
50 млн*1 ± 10 % отн. |
90 млн*1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NH3-N2 | |||
|
от 0 до 1 000 млн* 1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | ||||
|
500 млн*1 ± 5 % отн. |
900 млн*1 ± 5 % отн. |
±1,5 |
ГСО 10546-2014, NH3-N2 | |||
|
Пары воды (Н2О) |
от 0 до 10 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | ||
|
5,0 % ± 10 % отн. |
9,0 % ± 10 % отн. |
±(5,28- 0,28Y), где Y объемная доля, % |
2.1.ZZB.0267.2018 2) | |||
|
от 0 до 40 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
20 % ± 10 % отн. |
37 % ± 10 % отн. |
±2,5 |
2.1.ZZB.0267.2018 | |||
|
Хлористый водород (НС1) |
от 0 до 10 млн*1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
5 млн'1 ± 10 % отн. |
9 млн*1 ± 10 % отн. |
±5 |
ГГС исп. ГГС-Т, ГГС-К с ИМ-ГП-108-М-Е | |||
|
от 0 до 50 млн*1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
25 млн*1 ± 10 % отн. |
45 млн*1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, HCI-N2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Хлористый водород (НС1) |
от 0 до 2000 млн’ 1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
1000 млн'1 ± 5 % отн. |
1800 млн’1 ± 5 % отн. |
±1,5 |
ГСО 10546-2014, HC1-N2 | |||
|
от 0 до 3000 млн’ 1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
1500 млн’1 ± 5 % отн. |
2800 млн’1 ± 5 % отн. |
±1,5 |
ГСО 10546-2014, HC1-N2 | |||
|
Фтористый водород (HF) |
от 0 до 2.0 млн’1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
1,0 млн’ 1 ± 10% отн. |
1.8 млн’ 1 ± 10 % отн. |
±5 |
ГГС исп. ГГС-Т, ГГС-К с ИМ-ГП-130-М-Е | |||
|
от 0 до 3000 млн’ i |
азот |
* |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
1500 млн'1 ±7 % отн. |
2800 млн’1 ±7 % отн. |
±3 |
ГСО 10547-2014, hf-n2 | |||
|
Оксид углерода (СО) |
от 0 до 50 млн’1 |
ПНГ-воздух |
марка А по ТУ 6-21-5-82, содержание СО не более 0,5 млн’1 | |||
|
25 млн’1 ± 10 % отн. |
45 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, СО-воздух (N2) | |||
|
от 0 до 200 млн’1 |
ПНГ-воздух |
марка А по ТУ 6-21-5-82, содержание СО не более 0,5 млн’1 | ||||
|
100 млн’1 ± 10 % отн. |
180 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, СО-воздух (N2) | |||
|
от 0 до 1 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
0,5 % ± 5 % отн. |
0,9 % ± 5 % отн. |
±1,5 |
ГСО 10531-2014, co-n2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения D |
Пределы допускаемой относительной погрешности. % |
ГОСТ. ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Оксид углерода (СО) |
от 0 до 5 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
2,5 % ± 5 % отн. |
4,75 % ± 5 % отн. |
±1 |
ГСО 10531-2014, co-n2 | |||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
50 % ± 3 % отн. |
±0.4 |
ГСО 10531-2014, co-n2 | ||||
|
95 % ± 0,5 % отн. |
±0,1 |
ГСО 10531-2014, co-n2 | ||||
|
Диоксид углерода (СО2) |
от 0 до 5 % |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
2,5 % ± 5 % отн. |
4,75 % ± 5 % отн. |
±1 |
ГСО 10531-2014, co2-n2 | |||
|
от 0 до 30 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
15 % ± 5 % отн. |
±2 |
ГСО 10532-2014, co2-n2 | ||||
|
28,5 % ± 5 % отн. |
±1 |
ГСО 10532-2014, co2-n2 | ||||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
50 % ± 5 % отн. |
±1.0 |
ГСО 10532-2014, co2-n2 | ||||
|
95 % ± 0,5 % отн. |
±0.2 |
ГСО 10532-2014, co2-n2 | ||||
|
Метан (СН4) |
от 0 до 200 млн’1 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5-82 | |||
|
100 млн'1 ± 10 % отн. |
180 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, СНд-воздух (N2) | |||
|
от 0 до 0,2 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
0,1 % ± 5 % отн. |
0,18 % ± 5 % отн. |
±1,5 |
ГСО 10531-2014, СН4-воздух (N2) | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Метан (СНд) |
от 0 до 0,5 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
0,25 % ± 5 % отн. |
0,48 % ± 5 % отн. |
±1,5 |
ГСО 10531-2014, СНд-воздух (N2) | |||
|
от 0 до 5 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
2,5 % ± 5 % отн. |
4,75 % ± 5 % отн. |
±1 |
ГСО 10531-2014, СН4-воздух (N2) | |||
|
Сероводород (H2S) |
от 0 до 100 млн*1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
50 млн*1 ± 10 % отн. |
90 млн*1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, H2S+N2 | |||
|
от 0 до 0,2 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
0,1 % ± 10 % отн. |
0,18 % ± 10 % отн. |
±1,5 |
ГСО 10546-2014, H2S+N2 | |||
|
11 В случае поставки газоанализаторов с диапазонами измерений с верхней границей диапазона измерений (кроме газоанализаторов на пары Н2О), не указанной в таблице А.2, номинальные значения объемной доли определяемого компонента в ГС выбираются как:
где Св - верхняя граница диапазона измерений. 2) 2.1.ZZB.0267.2018 Государственный вторичный эталон единиц молярной доли газовых компонентов в диапазоне значений от 1,2 млн'1 до 500000 млн*1 и массовой концентрации газовых компонентов в диапазоне значений от 2 мг/м? до 10000 мг/м? в промышленных выбросах в реальной матрице. | ||||||
Таблица А.З - Газоанализаторы исполнения LaserGas II МР
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности. % |
ГОСТ. ТУ. регистрационный № в ФИФ | ||
|
ГС №1 |
ГС №2 |
ГС №3 | ||||
|
Кислород (О2) |
от 0 до 1 000 млн' 1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
500 млн'1 ± 10 % отн. |
900 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, o2-n2 | |||
|
от 0 до 25 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
12,5 % ± 5 % отн. |
±2 |
ГСО 10532-2014, O2-N2 | ||||
|
24 % ± 5 % отн. |
±1 |
ГСО 10532-2014, O2-N2 | ||||
|
Оксид углерода (СО) |
от 0 до 3 млн'1 |
воздух нулевой |
Генератор нулевого воздуха мод. 701 (per. № 57528-14), объемная доля СО не более 0.025 млн’ 1 | |||
|
1,5 млн' ’ ± 20 % отн. |
2,5 млн' 1 ± 20 % ОТН. |
±4 |
ГСО 10531-2014, co-n2 | |||
|
от 0 до 70 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
35 % ± 5 % отн. |
±1 |
ГСО 10532-2014, co-n2 | ||||
|
66,5 % ± 5 % отн. |
±0,5 |
ГСО 10532-2014, co-n2 | ||||
|
Метан (СН4) |
от 0 до 2 млн'1 |
воздух нулевой |
Генератор нулевого воздуха мод. 701 (per. № 57528-14), объемная доля углеводородов в пересчете на метан не более 0.02 млн'1 | |||
|
1,0 млн' 1 ± 20 % ОТН. |
1,8 млн' 1 ± 20 % ОТН. |
±4 |
ГСО 10531-2014, ch4-n2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Метан (СН4) |
от 0 до 10 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | ||
|
5 % ± 5 % отн. |
9,5 % ± 5 % отн. |
±1 |
ГСО 10531-2014, ch4-n2 | |||
|
Аммиак (NH3) |
от 0 до 2 млн’1 |
воздух нулевой |
Генератор нулевого воздуха мод. 701 (per. № 57528-14), объемная доля аммиака не более 0,005 млн’1 | |||
|
1,0 млн’ 1 ± 20 % ОТН. |
1.8 млн’ 1 ± 20 % ОТН. |
±4 |
ГСО 10546-2014, nh3-n2 | |||
|
от 0 до 10 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
5 % ± 5 % отн. |
9,5 % ± 5 % отн. |
±1 |
ГСО 10546-2014, nh3-n2 | |||
|
Хлористый водород (НС1) |
от 0 до 500 млрд’ 1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
250 млрд’1 ± 10 % отн. |
450 млрд’1 ± 10 % отн. |
±5 |
ГГС исп. ГГС-Т, ГГС-К с ИМ-ГП-108-М-Е | |||
|
от 0 до 300 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
150 млн’1 ± 10 % отн. |
270 млн’1 ± 10 % отн. |
±2.5 |
ГСО 10546-2014, HC1-N2 | |||
|
Сероводород (H2S) |
от 0 до 10 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
5 млн’1 ± 20 % отн. |
9 млн’1 ± 20 % отн. |
±4.0 |
ГСО 10546-2014, H2S-N2 | |||
|
от 0 до 1000 млн' 1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
500 млн’1 ± 10 % отн. |
900 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, H2S-N2 | |||
|
от 0 до 2 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
1,0 % ± |
1,8 % ± |
±1 |
ГСО 10546-2014, | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения О |
Пределы допускаемой относительной погрешности, % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
5 % отн. |
5 % отн. |
H2S-N2 | ||||
|
Диоксид углерода (СО2) |
от 0 до 5 млн’1 |
0,5 млн’1 ± 30 % отн. |
±5 |
ГСО 10531-2014, CO2-N2 | ||
|
2,5 млн’ 1 ± 20 % ОТН. |
4,5 млн' 1 ± 20 % ОТН. |
±4 |
ГСО 10531-2014, CO2-N2 | |||
|
от 0 до 30 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
15 % ± 5 % отн. |
±2 |
ГСО 10532-2014, CO2-N2 | ||||
|
28,5 % ± 5 % отн. |
±1 |
ГСО 10532-2014, CO2-N2 | ||||
|
Оксид азота (NO) |
от 0 до 100 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
50 млн’1 ± 10 % отн. |
90 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NO-N2 | |||
|
от 0 до 1 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
0,5 % ± 5 % отн. |
0,95 ± 5 % отн. |
±1,5 |
ГСО 10546-2014, NO2-N2 | |||
|
Диоксид азота (NO2) |
от 0 до 100 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
50 млн'1 ± 10 % отн. |
90 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NO-N2 | |||
|
от 0 до 1 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
0,5 % ± 5 % отн. |
0,95 ± 5 % отн. |
±1,5 |
ГСО 10546-2014, NO2-N2 | |||
|
Цианистый водород (HCN) |
от 0 до 3 млн’1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
1,5 млн’ 1 ± 20 % ОТН. |
2,7 млн' 1 ± 20 % ОТН. |
±4 |
ГСО 10546-2014, hcn+n2 | |||
|
от 0 до 50 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
25 млн’1 ± 10 % отн. |
45 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, HCN+N2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения О |
Пределы допускаемой относительной погрешности, % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС№3 | ||||
|
Водород (Н2) |
от 0 до 2 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | ||
|
1,0 % ± 7 % отн. |
1,9 % ± 7 % отн. |
±1 |
ГСО 10531-2014, h2-n2 | |||
|
от 0 до 100 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
50 % ± 5 % отн. |
±1 |
ГСО 10532-2014, h2-n2 | ||||
|
95,0 % ± 0,5 % отн. |
±0,2 |
ГСО 10532-2014, h2-n2 | ||||
|
Ацетилен (С2Н2) |
от 0 до 2 млн'1 |
воздух нулевой |
Генератор нулевого воздуха мод. 701 (per. № 57528-14), объемная доля углеводородов в пересчете на метан не более 0,02 млн'1 | |||
|
1 млн'1 ± 10 % отн. |
1.8 млн' 1 ± 10% отн. |
±5 |
ГГС с ГСО 10540- 2014, C2H2-N2 | |||
|
от 0 до 0,05 % |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
0,025 % ± 10 % отн. |
0,045 % ± 10 % отн. |
±2,5 |
ГГС с ГСО 10540- 2014, C2H2-N2 | |||
|
Этилен (С2Нд) |
от 0 до 100 млн'1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
50 млн’1 ± 15 % отн. |
90 млн'1 ± 15 % отн. |
±2,5 |
ГСО 10540-2014, C2H4-N2 | |||
|
от 0 до 5 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
2,5 % ± 5 % отн. |
4,75 % ± 5 % отн. |
±1,5 |
ГСО 10540-2014, c2h4-n2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Оксид этилена (С2Н4О) |
от 0 до 10 млн’1 |
азот |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
5 млн’1 ± 10 % отн. |
9 млн'1 ± 10 % отн. |
±5 |
ГГС с ГСО 10540-2014, C2H4O-N2 | |||
|
от 0 до 500 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
250 млн’1 ± 15 % отн. |
475 млн’1 ± 15 % отн. |
±7 |
ГСО 10540-2014, C2H4O-N2 | |||
|
11 В случае поставки газоанализаторов с диапазонами измерений с верхней границей диапазона измерений, не указанной в таблице А.З, номинальные значения объемной доли определяемого компонента в ГС выбираются как:
где Св - верхняя граница диапазона измерений. | ||||||
Таблица А.4 -Газоанализаторы исполнения LaserGas Q
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС №1 |
ГС №2 |
ГС №3 | ||||
|
Диоксид серы (SO2) |
от 0 до 100 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
50 млн’1 ± 10 % отн. |
90 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, SO2-N2 | |||
|
от 0 до 20000 млн’1 |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
1,0 % ± 5 % отн. |
1,9 % ± 5 % отн. |
±1 |
ГСО 10546-2014, SO2-N2 | |||
|
Оксид азота (NO) |
от 0 до 50 млн’1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
25 млн’1 ± 10 % отн. |
45 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NO-N2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС №1 |
ГС №2 |
ГС №3 | ||||
|
Оксид азота (NO) |
от 0 до 1 000 млн’ i |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
500 млн’1 ± 10 % отн. |
900 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NO-N2 | |||
|
Диоксид азота (NO2) |
от 0 до 50 млн'1 |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | ||
|
25 млн’1 ± 10 % отн. |
45 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NO2-N2 | |||
|
от 0 до 1 000 млн’ i |
азот |
- |
О.ч. сорт 1 по ГОСТ 9293-74 | |||
|
500 млн’1 ± 10 % отн. |
900 млн’1 ± 10 % отн. |
±2,5 |
ГСО 10546-2014, NO2-N2 | |||
|
11 В случае поставки газоанализаторов с диапазонами измерений с верхней границей диапазона измерений, не указанной в таблице А.4, номинальные значения объемной доли определяемого компонента в ГС выбираются как:
где Св - верхняя граница диапазона измерений. | ||||||
Таблица А.5 - Газоанализаторы исполнения LaserGas iQ~ Vulcan
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения 1) |
Пределы допускаемой относительной погрешности. % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Кислород (О2) |
от 0 до 5 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | ||
|
2,5 % ± 5 % отн. |
4,75 % ± 5 % отн. |
±1 |
ГСО 10531-2014, o2-n2 | |||
|
от 0 до 25 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
12,5 % ± 5 % отн. |
±2 |
ГСО 10532-2014, o2-n2 | ||||
|
24 % ± 5 % отн. |
±1 |
ГСО 10532-2014, o2-n2 | ||||
|
Оксид углерода (СО) |
от 0 до 100 млн’ 1 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5-82 | |||
|
50 млн’1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, СО-воздух ((N2)) | |||
|
от 0 до 10000 млн’1 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5-82 | ||||
|
0,5 % ± 5 % отн. |
0,9 % ± 5 % отн. |
±1,5 |
ГСО 10531-2014, СО-воздух ((N2)) | |||
|
Метан (СНд) |
от 0 до 1 % |
ПНГ-воздух |
марка Б по ТУ 6- 21-5-82 | |||
|
0,5 % ± 5 % отн. |
0,9 % ± 5 % отн. |
±1,5 |
ГСО 10531-2014, СНд-воздух ((N2)) | |||
|
от 0 до 5 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
2,5 % ± 5 % отн. |
4,75 % ± 5 % отн |
±1 |
ГСО 10531-2014, ch4-n2 | |||
11 В случае поставки газоанализаторов с диапазонами измерений с верхней границей диапазона измерений, не указанной в таблице А.5, номинальные значения объемной доли определяемого компонента в ГС выбираются как:
-ГС№2-0.5-Св ± 10% отн.,
- ГС № 3 - 0,9-Св ± 10 % отн.;
где Св - верхняя граница диапазона измерений.
Таблица А.6 - Газоанализаторы исполнения LaserGas iQ2 X-stack
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения В |
Пределы допускаемой относительной погрешности, % |
ГОСТ, ТУ. регистрационный № в ФИФ | ||
|
ГС№1 |
ГС №2 |
ГС №3 | ||||
|
Кислород (О2) |
от 0 до 2 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | ||
|
1,0 % ± 5 % отн. |
1,9 % ± 5 % отн. |
±1 |
ГСО 10531-2014, O2-N2 | |||
|
от 0 до 25 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
12,5 % ± 5 % отн. |
±2 |
ГСО 10532-2014, O2-N2 | ||||
|
24 % ± 5 % отн. |
±1 |
ГСО 10532-2014, O2-N2 | ||||
|
Оксид углерода (СО) |
от 0 до 100 млн' 1 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5-82 | |||
|
50 млн'1 ± 10 % отн. |
90 млн'1 ± 10 % отн. |
±2,5 |
ГСО 10531-2014, СО-воздух ((N2)) | |||
|
от 0 до 20000 млн'1 |
ПНГ-воздух |
марка Б по ТУ 6- 21-5-82 | ||||
|
1,0 % ± 5 % отн. |
1,9 % ± 5 % отн. |
±1 |
ГСО 10531-2014, СО-воздух ((N2)) | |||
|
Метан (СНд) |
от 0 до 1 % |
ПНГ-воздух |
марка Б по ТУ 6- 21-5-82 | |||
|
0,5 % ± 5 % отн. |
0,9 % ± 5 % отн. |
±1,5 |
ГСО 10531-2014, СН4-воздух ((N2)) | |||
|
от 0 до 10 % |
азот |
- |
О.ч. сорт 2 по ГОСТ 9293-74 | |||
|
5 % ± 5 % отн. |
9,5 % ± 5 % отн |
±1 |
ГСО 10531-2014, CH4-N2 | |||
-
1 ’ В случае поставки газоанализаторов с диапазонами измерений с верхней границей диапазона измерений, не указанной в таблице А.6, номинальные значения объемной доли определяемого компонента в ГС выбираются как:
-ГС№2-0,5-Св ± 10% отн.,
- ГС № 3 - 0,9-Св ± 10% отн.;
где Св - верхняя граница диапазона измерений.
Приложение Б(рекомендуемое)
Схема подачи ГС при проведении поверки
-
1 - баллон с ГС;
-
2 - редуктор;
-
3 - вентиль точной регулировки
-
4 - индикатор расхода (ротаметр);
5, 6 - излучатель и приемник газоанализатора (для LaserGas iQ" X-stack - блоки приемопередатчика и ретрорефлектора соответственно);
-
7 - кювета газовая;
-
8 - персональный компьютер.
Подача ГС при использовании генератора осуществляется аналогично, при этом вентиль точной регулировки трассовый 3 и ротаметр 4 могут быть исключены из схемы при условии задания необходимого расхода ГС непосредственно на генераторе
Рисунок Б.1 - Рекомендуемая схема подачи ГС при проведении поверки на газоанализаторы исполнений LaserGas II SP / LaserGas II SP Compact, LaserGas Q, LaserGas iQ" X-stack
4
5
-
1 - баллон с ГС;
-
2 - редуктор;
-
3 - вентиль точной регулировки
-
4 - индикатор расхода (ротаметр);
-
5 - газоанализатор;
-
6 - персональный компьютер.
Подача ГС при использовании генератора осуществляется аналогично, при этом вентиль точной регулировки трассовый 3 и ротаметр 4 могут быть исключены из схемы при условии задания необходимого расхода ГС непосредственно на генераторе
Рисунок Б.2 - Рекомендуемая схема подачи ГС при проведении поверки на газоанализаторы исполнения LaserGas II МР
4
-
1 - баллон с ГС;
-
2 - редуктор:
-
3 - вентиль точной регулировки
-
4 - индикатор расхода (ротаметр);
-
5 - газоанализатор (зонд демонтирован)
-
6 - ретрорефлектор (входит в комплект поставки кюветы газовой);
-
7 - кювета газовая;
-
8 - персональный компьютер.
Подача ГС при использовании генератора осуществляется аналогично, при этом вентиль точной регулировки трассовый 3 и ротаметр 4 могут быть исключены из схемы при условии задания необходимого расхода ГС непосредственно на генераторе
Рисунок Б.З - Рекомендуемая схема подачи ГС при проведении поверки на газоанализаторы исполнений LaserGas iQ2 Vulcan
Приложение В(обязательное)
Диапазоны измерений, пределы допускаемой погрешности газоанализаторов промышленных LaserGas
Таблица В.1 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов ис-полнения LaserGas II SP / LaserGas II SP Compact
|
Определяемый компонент (измерительный канал) |
Диапазон измерений объемной доли определяемого компонента 1 ’ |
Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента |
|
Кислород (О2) |
от 0 до 1 % |
±(0,01 + 0,05-Свх) % |
|
от 0 до 100 % |
±(1,0±0,05-Свх)% | |
|
Оксид углерода (СО) |
от 0 до 30 млн’1 |
±(0,3 + 0,075-Свх) млн’1 |
|
от 0 до 1000 млн’1 |
±(10 + 0,05-Свх) млн’1 | |
|
от 0 до 100 % |
±(1,0 ± 0,05 Свх)% | |
|
Метан (СНд) |
от 0 до 20 млн’1 |
±(0,2 + 0,1-Свх) млн’1 |
|
от 0 до 1000 млн’1 |
±(10 + 0,05-Свх) млн’1 | |
|
от 0 до 100 % |
±(0,01 ±0,05-Свх)% | |
|
Пары воды (Н2О) |
от 0 до 50 млн'1 |
±(0,1 ± 0,1-Свх) млн’1 |
|
от 0 до 10 % |
±(0,1 ± 0,15 Свх)% | |
|
от 0 до 40 % |
±(0,4 ± 0,075 Свх) % | |
|
Аммиак (NH3) |
от 0 до 15 млн’1 |
±(0,15 + 0,15-Свх) млн’1 |
|
от 0 до 100 млн’1 |
±(1 + 0,15-Свх) млн’1 | |
|
от 0 до 1000 млн’1 |
±(10 ± 0,05-Свх) млн’1 | |
|
от 0 до 100 % |
±(1 ±0,05-Свх)% | |
|
Хлористый водород (НС1) |
от 0 до 5 млн’1 |
±(0,05 ± 0,15-СВх) млн’1 |
|
от 0 до 3 % |
±(0,03±0,10-Свх)% | |
|
Фтористый водород (HF) |
от 0 до 1,5 млн’1 |
±(0,015 ± 0,15-Свх) млн’1 |
|
от 0 до 0,5 % |
±(0,05 ± 0,09-Свх) % | |
|
Сероводород (H2S) |
от 0 до 100 млн’1 |
±(3 + 0.075-Свх) млн’1 |
|
от 0 до 1000 млн’1 |
±(10 ± 0,075-Свх) млн’1 | |
|
от 0 до 100 % |
±(1±0,05-Свх)% | |
|
Диоксид углерода (СО2) |
от 0 до 100 млн’1 |
±(1 ± 0,075 Свх) млн’1 |
|
от 0 до 1000 млн’1 |
±(10 + 0,05 Свх) млн’1 | |
|
от 0 до 100 % |
±(1 ± 0,05-Свх) % | |
|
Оксид азота (NO) |
от 0 до 1000 млн’1 |
±(10 ± 0.075 Свх) млн'1 |
|
от 0 до 10 % |
±(0,1 ±0,05-Свх)% | |
|
Закись азота (N2O) |
от 0 до 200 млн’1 |
±(2 + 0,075 Свх) млн’1 |
|
от 0 до 1000 млн’1 |
±(10 ± 0,05 Свх) млн’1 | |
|
от 0 до 100 % |
±(1 ±0,05-Свх)% | |
|
Диоксид азота (NO2) |
от 0 до 1000 млн’1 |
±(10 + 0,075-Свх) млн’1 |
|
от 0 до 1 % |
±(0,1 ± 0,05 Свх) % | |
|
Цианистый водород (HCN) |
от 0 до 30 млн’1 |
±(0,3 ± 0,075 Свх) млн’1 |
|
от 0 до 50 млн’1 |
±(0,5 ± 0,075 Свх) млн’1 | |
|
Водород (Н2) |
от 0 до 5 % |
±(0,1 ± 0,05 Свх) % |
|
от 0 до 100 % |
±(1,0 + 0,05-Свх) % | |
|
Ацетилен (С2Н2) |
от 0 до 10 млн’1 |
±(0,1 + 0,15-СВх) млн’1 |
|
от 0 до 1000 млн’1 |
±(10 + 0,075-Свх) млн’1 | |
|
от 0 до 5 % |
±(0,05 ± 0,05-Свх) % | |
|
Этилен (С2Н4) |
от 0 до 1000 млн’1 |
±(10 ± 0,075-Свх) млн’1 |
|
от 0 до 50 % |
±(0,5 ± 0,05-Свх) % |
|
Определяемый компонент (измерительный канал) |
Диапазон измерений объемной доли определяемого компонента 1’ |
Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента |
|
Винилхлорид (C2H3CI) |
от 0 до 300 млн’1 |
±(3 ± 0,075-Свх) млн’1 |
|
от 0 до 1 % |
±(0,01 +0,05’Свх)% | |
|
Оксид этилена (С2Н4О) |
от 0 до 50 млн’1 |
±(0,5 + 0,15-Свх) млн’1 |
|
от 0 до 1 % |
±(0,01 ±0,15-Свх)% | |
|
Пропилен (СзНб) |
от 0 до 1 % |
±(0,01 ±0,05-Свх)% |
|
Формальдегид (СН2О) |
от 0 до 50 млн’1 |
±(0,5 ± 0,15-Свх) % |
|
Дихлорметан (CH2CI2) |
от 0 до 50 млн’1 |
±(0,5 ± 0,075-Свх) млн’1 |
|
от 0 до 1 % |
±(0,01 + 0,05-Свх) % | |
|
) Допускается поставка газоанализаторов (кроме газоанализаторов на пары Н2О) с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,0ТСв + к-Свх) % (млн’1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св. Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м3, пересчет осуществляется автоматически. 21 Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн'1. 3) Только для LaserGas II Hydrogen. | ||
Таблица В.2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов ис-полнения LaserGas II SP / LaserGas II SP Compact (Dual gas)
|
Обозначение исполнения Dual gas |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента 1’ |
Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента |
|
NH3+H2O |
Аммиак (NH3) |
от 0 до 15 млн’1 |
±(0,2 + 0,15-Свх) млн’1 |
|
от 0 до 100 млн’1 |
±(1 + 0,15-Свх) млн’1 | ||
|
от 0 до 1000 млн’1 |
±(20 + 0,05-Свх) млн'1 | ||
|
Пары воды (Н2О) |
от 0 до 10 % |
±(0,1 + 0,15 Свх) % | |
|
от 0 до 40 % |
±(0,4±0,1-Свх)% | ||
|
HCI+H2O |
Хлористый водород (НС1) |
от 0 до 10 млн’1 |
±(0,1 + 0,15-Свх) млн'1 |
|
от 0 до 3000 млн’1 |
±(30 + 0,15-Свх) млн'1 | ||
|
Пары воды (Н2О) |
от 0 до 10 % |
±(0,1 ± 0,15 Свх)% | |
|
от 0 до 40 % |
±(0,4 ± 0,ГСвх) % | ||
|
HF±H2O |
Фтористый водород (HF) |
от 0 до 2 млн'1 |
±(0,02 + 0,15-Свх) млн'1 |
|
от 0 до 3000 млн’1 |
±(30 + 0,09-Свх) млн'1 | ||
|
Пары воды (Н2О) |
от 0 до 10 % |
±(0,1 ±0,15 Свх)% | |
|
от 0 до 40 % |
±(0,4±0,1-Свх)% | ||
|
CO±CO2 |
Оксид углерода (СО) |
от 0 до 5 % |
±(0,05 ± 0,05 Свх) % |
|
от 0 до 100 % |
±(1,0 ±0,05 Свх)% | ||
|
Диоксид углерода (СО2) |
от 0 до 5 % |
±(0,05 ± 0,05 Свх) % | |
|
от 0 до 100 % |
±(1,0 ±0,05 Свх)% | ||
|
HCI+CH4 |
Хлористый водород (HCI) |
от 0 до 50 млн’1 |
±(0,5 + 0,075-Свх) млн'1 |
|
от 0 до 2000 млн’1 |
±(20 ± 0,15-Свх) % | ||
|
Метан (СН4) |
от 0 до 0,2 % |
±(0,002 ± 0,05-Свх) % | |
|
от 0 до 0,5 % |
±(0,005 ± 0,05-Свх) % |
|
Обозначение исполнения Dual gas |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента 1 ’ |
Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента |
|
СО+СН4 |
Оксид углерода (СО) |
от 0 до 50 млн'1 |
±(0,5 + 0,075-Свх) млн'1 |
|
от 0 до 1 % |
±(0,01 + 0,05 Свх) % | ||
|
Метан (СН4) |
от 0 до 200 млн'1 |
±(2 + 0,075-Свх) млн'1 | |
|
от 0 до 5 % |
±(0,05 + 0,05-Свх) % | ||
|
СО+Н2О |
Оксид углерода (СО) |
от 0 до 200 млн'1 |
±(2 + 0,075-Свх) млн'1 |
|
от 0 до 1 % |
±(0,01 + 0,05 Свх) % | ||
|
Пары воды (Н2О) |
от 0 до 10 % |
±(0,1 +0,15 Свх)% | |
|
от 0 до 40 % |
±(0,4 + 0,1-Свх)% | ||
|
H2S+CO2 |
Сероводород (H2S) |
от 0 до 100 млн'1 |
±(5 + 0,075-Свх) млн'1 |
|
от 0 до 0,2 % |
±(0,02 + 0,05-Свх) млн'1 | ||
|
Диоксид углерода (СОД |
от 0 до 5 % |
±(0,05 + 0,05 Свх) % | |
|
от 0 до 30 % |
±(0,3 + 0,05 Свх) % | ||
|
1 ’ Допускается поставка газоанализаторов (кроме газоанализаторов на пары Н2О) с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01 Св + к-Свх) % (млн'1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св. Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м3, пересчет осуществляется автоматически. 21 Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн'1. | |||
Таблица В.З - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов исполнения LaserGas II МР
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента 1' |
Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента |
|
Кислород (О2) |
от 0 до 1000 млн'1 |
±(10 + 0,075-Свх) % |
|
от 0 до 25 % |
±(0,25 + 0,05-Свх) % | |
|
Оксид углерода (СО) |
от 0 до 3 млн'1 |
±(0,03 + 0,15-Свх) млн'1 |
|
от 0 до 70 % |
±(0,7 + 0,05 Свх) % | |
|
Метан (СНд) |
от 0 до 2 млн'1 |
±(0,02 + 0,15-Свх) млн'1 |
|
от 0 до 10 % |
±(0,1+0,05 Свх)% | |
|
Аммиак (NH3) |
от 0 до 2 млн'1 |
±(0,02 + 0,20-Свх) млн'1 |
|
от 0 до 10 % |
±(0,1 + 0,05Свх) % | |
|
Хлористый водород (НС1) |
от 0 до 500 млрд*1 |
±(5 + 0,15-Свх) млрд'1 |
|
от 0 до 300 млн'1 |
±(3 + 0,15-Свх) млн'1 | |
|
Сероводород (H2S) |
от 0 до 10 млн'1 |
±(0,5 + 0,15-Свх) млн'1 |
|
от 0 до 1000 млн'1 |
±(10 + 0,075-Свх) млн'1 | |
|
от 0 до 2 % |
±(0,02 + 0,05-Свх) % | |
|
Диоксид углерода (СО2) |
от 0 до 5 млн'1 |
±(0,1 +0,12 Свх) млн'1 |
|
от 0 до 30 % |
±(0,3 + 0,05-Свх) % | |
|
Оксид азота (NO) |
от 0 до 100 млн'1 |
±(1 + 0,075 Свх) млн'1 |
|
от 0 до 1 % |
±(0,01 + 0,05-Свх) % | |
|
Диоксид азота (NO2) |
от 0 до 100 млн'1 |
±(1 + 0,075 Свх) млн'1 |
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента 1' |
Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента |
|
от 0 до 1 % |
±(0,01 + 0,05-Свх)% | |
|
Цианистый водород (HCN) |
от 0 до 3 млн’1 |
±(0,03 + 0,15 Свх) млн'1 |
|
от 0 до 50 млн’1 |
±(0,5 + 0,075 Свх) млн’1 | |
|
Водород (Н2) |
от 0 до 2 % |
±(0,02 + 0,05 Свх) % |
|
от 0 до 100 % |
±(1,0 + 0,05-Свх)% | |
|
Ацетилен (С2Н2) |
от 0 до 2 млн’1 |
±(0,02 + 0,15-Свх) млн’1 |
|
от 0 до 0,05 % |
±(0,510’J + 0,075-Свх) % | |
|
Этилен (С2Н4) |
от 0 до 100 млн’1 |
±(1 + 0,09Свх) млн’1 |
|
от 0 до 5 % |
±(0,05 + 0.05-Свх) % | |
|
Оксид этилена (С2Н4О) |
от 0 до 10 млн’1 |
±(0,1 + 0,15Свх) млн’1 |
|
от 0 до 500 млн’1 |
±(5 + 0,15-Свх) млн’1 | |
|
” Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св + к-Свх) % (млн’1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м3, пересчет осуществляется автоматически. 2) Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн’1. | ||
Таблица В.4 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов ис-полнения LaserGas Q
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента 1' |
Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента |
|
Диоксид серы (SO2) |
от 0 до 100 млн’1 |
±(1 + 0,075-Свх) млн’1 |
|
от 0 до 20000 млн’1 |
±(200 + 0,05-Свх) млн’1 | |
|
Оксид азота (NO) |
от 0 до 50 млн’1 |
±(1 + 0,075 Свх) млн’1 |
|
от 0 до 1000 млн’1 |
±(10 + 0,075 Свх) млн’1 | |
|
Диоксид азота (NO2) |
от 0 до 50 млн’1 |
±(1 + 0,05 Свх) млн’1 |
|
от 0 до 1000 млн’1 |
±(10 + 0,05 Свх) млн’1 | |
|
1 ’ Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0.01-Св + к-Свх) % (млн’1), где «к» соответствует коэффициенту7 в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св. Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м3, пересчет осуществляется автоматически. 2) Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн'1. | ||
Таблица В.5 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов ис-полнения LaserGas iQ2 Vulcan
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента 1 1 |
Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента |
|
Кислород (Оз) |
от 0 до 5 % |
±(0,05 + 0,05-Свх) % |
|
от 0 до 25 % |
±(0,25 ± 0,05-Свх) % | |
|
Оксид углерода (СО) |
от 0 до 100 млн"1 |
±(3 ± 0,05-Свх) млн"1 |
|
от 0 до 10000 млн"1 |
±(100 + 0,05-Свх) млн"1 | |
|
Метан (СНд) |
от 0 до 1 % |
±(0,01 + 0,05-Свх) % |
|
от 0 до 5 % |
±(0,05+ 0,05-Свх) % | |
|
1 1 Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01 Св + к-Свх) % (млн*1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м3, пересчет осуществляется автоматически. 2) Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн"1. | ||
Таблица В.6 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов ис-полнения LaserGas iQ2 X-stack
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента 11 |
Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента |
|
Кислород (О2) |
от 0 до 2 % |
±(0,02 + 0,05-Свх) % |
|
от 0 до 25 % |
±(0,25 + 0,05-Свх) % | |
|
Оксид углерода (СО) |
от 0 до 100 млн'1 |
±(3 + 0,05-Свх) млн"1 |
|
от 0 до 20000 млн’1 |
±(200 + 0,05-Свх) млн’1 | |
|
Метан (СН4) |
от 0 до 1 % |
±(0,01 + 0,05-Свх) % |
|
от 0 до 10 % |
±(0,1+ 0,05-Свх) % | |
|
11 Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св + к-Свх) % (млн"1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м3, пересчет осуществляется автоматически. 2) Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн"1. | ||
(рекомендуемое) Рекомендуемая форма протокола поверки Протокол поверки от__________________
(дата поверки)
|
Наименование СИ | |
|
Зав. № | |
|
Регистрационный номер в ФИФ ОЕИ | |
|
Изготовитель СИ | |
|
Год выпуска СИ | |
|
Наименование методики поверки СИ | |
|
Владелец СИ |
Условия проведения поверки:
|
Параметры |
Требования МП |
Измеренные значения |
|
Температура окружающего воздуха, °C | ||
|
Относительная влажность воздуха. % | ||
|
Атмосферное давление. кПа |
Средства поверки
(наименование эталонного средства измерений или вспомогательного средства поверки, сведения о поверке аттестации)
Внешний осмотр средства измерений
(результаты внешнего осмотра средства измерений)
Подготовка к поверке и опробование средства измерений
(результаты подготовки к поверке и опробования средства измерений)
Проверка программного обеспечения средства измерений
(результаты проверки ПО средства измерений)
Определение метрологических характеристик средства измерений
(результаты определения метрологических характеристик средства измерений)
35
1 * В случае поставки газоанализаторов с диапазонами измерений с верхней границей диапазона измерений (кроме газоанализаторов на пары Н2О), не указанной в таблице А.1, номинальные значения объемной доли определяемого компонента в ГС выбираются как:
-ГС№2-0.5-Св ± 10% отн.,
- ГС № 3 - 0,9Св ±10% отн.;
где Св - верхняя граница диапазона измерений.
2.1.ZZB.0267.2018 Государственный вторичный эталон единиц молярной доли газовых компонентов в диапазоне значений от 1,2 млн'1 до 500000 млн’1 и массовой концентрации газовых компонентов в диапазоне значений от 2 мг/м3 до 10000 мг/м3 в промышленных выбросах в реальной матрице.
?> Только для LaserGas II Hydrogen
