Методика поверки «ГСОЕИ. Счетчики газа бытовые СГ-1» (ОЦСМ 080196-2019 МП)

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

РАЗРАБОТЧИКИ:

Начальник отдела поверки и испытаний средств измерений в приборостроении ФБУ «Омский ЦСМ»

Д.С. Нуждин

Ведущий инженер по метрологии

г. Омск

2019 г.

Настоящая методика поверки распространяется на счетчики газа бытовые СГ-1 (далее по тексту - счетчики), выпускаемые ОАО ОмПО «Радиозавод им. А.С. Попова» (РЕЛЕРО) по ЯШИУ.407369.001 ТУ, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - двенадцать лет.

1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверку прекращают, результаты поверки оформляют в соответствии с разделом 8 настоящей методики.

2.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2

Продолжение таблицы 2

• 2.2   Эталоны единиц величин, используемые при поверке, должны быть аттестованы в установленном порядке.

• 2.3   Средства измерений, используемые при поверке, должны быть поверены в установленном порядке.

• 2.4   Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

• 3.1   Лица, проводящие поверку, должны быть ознакомлены с правилами (условиями) безопасной работы счетчика, оборудования и средств поверки, указанными в эксплуатационной документации на них, и пройти инструктаж по технике безопасности,

• 3.2   Все работы по монтажу и демонтажу счетчика выполняют при неработающей поверочной установке.

• 3.3   Конструкция соединительных элементов счетчика и поверочной установки должна обеспечивать надежность крепления счетчика и фиксацию его положения в течение всего цикла поверки.

• 3.4   Все металлические части рабочего места, средств поверки и корпуса поверяемого счетчика должны быть заземлены.

К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на счетчики и средства их поверки, прошедшие обучение в качестве поверителя и работающие в организации, аккредитованной на выполнение работ и (или) оказания услуг по поверке средств измерений.

• 5.1    В качестве поверочной среды используют воздух.

• 5.2   Требования к помещению, в котором должна находиться поверочная установка.

приведены в эксплуатационной документации на поверочную установку.

• 5.3 При проведении поверки соблюдают следующие условия:

  от +15 до +25;

  80;

  от 84,0 до 106,7;

  не более 1.

• - температура окружающего воздуха, °C

• - относительная влажность окружающего воздуха, %, не более

• - атмосферное давление, кПа

• - изменение температуры поверочной среды в течение поверки, °C

• 5.4   В ходе поверки не допускается наличие внешних электрических и магнитных полей (кроме геомагнитного), вибрации, тряски и ударов, влияющих на работу счетчика.

• 5.5   Рабочее положение счетчика - любое.

• 6.1   Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - поверяемый счетчик и средства поверки приводят в рабочее состояние в соответствии с документацией по их эксплуатации:

• - поверяемый счетчик и средства поверки выдерживают в помещении, где проводят поверку, не менее одного часа.

• 6.2   Счетчик на первичную поверку представляют с паспортом.

• 6.3   Счетчик на периодическую поверку представляют с паспортом или свидетельством о предыдущей поверке.

• 6.4   Перед проведением периодической поверки необходимо заменить автономный элемент питания счетчика на однотипный.

• 7    Проведение поверки

• 7.1.1  При внешнем осмотре устанавливают соответствие счетчика следующим требованиям:

• 7.1.1.1 Надписи и обозначения на корпусе счетчика должны быть четкими и соответствовать требованиям эксплуатационной документации.

• 7.1.1.2 Видимые повреждения, препятствующие правильному снятию показаний должны отсутствовать.

• 7.1.1.3 В исходном состоянии индикация счетчика вариант 12 серии 05, 06, 07 должна находиться в неактивном состоянии, показания на отсчетном устройстве должны отсутствовать (при этом измерение объема потребленного газа производится). Однократное нажатие на экран отсчетного устройства ближе к знаку «3» переводит индикацию в активное состояние, на отсчетном устройстве отображается информация об объеме потребленного газа в кубических метрах. При повторном нажатии на экран отсчетного устройства ближе к знаку «2К» в активном состоянии отображаются показания объема потребленного газа с дробными частями числа кубических метров после запятой. Время отображения информации в активном состоянии после нажатия на отсчетное устройство 30 с. После истечения 30 с индикация счетчика переходит в неактивное состояние.

• 7.1.1.4 Индикация счетчика вариант 12 серии 01, 02 должна быть постоянной: на отсчетном устройстве отображается информация об объеме потребленного газа в кубических метрах (с дробными частями числа кубических метров).

• 7.1.1.5 Емкость отсчетного устройства должна быть 99999,999 м³ (в режиме отображения объема потребленного газа с дробными частями числа кубических метров после запятой).

• 7.1.1.6 Цена деления отсчетного устройства должна быть 0,001 м³ (в режиме отображения объема потребленного газа с дробными частями числа кубических метров после запятой).

• 7.1.1.7 На корпусе счетчика должна находиться стрелка, указывающая направления потока измеряемого газа.

• 7.1.1.8 Пломбы должны находиться на местах, определенных технической документацией на счетчик.

• 7.1.2 Счетчик, не удовлетворяющий вышеперечисленным требованиям, дальнейшей поверке не подлежит.

• 7.2.1  Проверку на герметичность счетчика проводят с помощью стенда для проверки герметичности (схема проверки герметичности приведена на рисунке А.1 Приложения А) следующим образом:

• 7.2.1.1  Закрывают вентили «1», «2», «3».

• 7.2.1.2 Устанавливают счетчик на стенд для проверки герметичности.

• 7.2.1.3 Плавно открывают вентиль «2» и устанавливают избыточное давление в системе (10,0±0,2) кПа. Значение давления контролируют по манометру.

• 7.2.1.4 Плавно открывают вентиль «1» и контролируют показания манометра водяного, которые должны быть (9,8±0.4) кПа ((1000±40) мм вод. ст.).

• 7.2.1.5 Закрывают вентили «1» и «2» и открывают вентиль «3»;

• 7.2.1.6 В течение 60 с наблюдают за изменением давления по манометру водяному. Давление не должно падать.

• 7.2.1.7 По окончанию проверки открывают вентиль «1», снимают счетчик и закрывают вентили «1» и «3».

Примечание - Допускается подтверждать герметичность счетчика актом предприятия-изготовителя или предприятия, проводившего ремонт.

• 7.2.2 Счетчик, не прошедший проверку на герметичность, дальнейшей поверке не подлежит.

• 7.3.1  Проверка работоспособности

• 7.3.1.1 Устанавливают счетчик в поверочную установку.

• 7.3.1.2 Контролируют давление в вакуумной сети. Давление по вакуумметру должно быть в пределах от минус 1,0 до минус 0,8 кгс/см“.

• 7.3.1.3 Выбирают на установке сопло со значением расхода (1,6О_о,24) м³/ч.

• 7.3.1.4 У счетчика вариант 12 серии 05, 06, 07 двойным нажатием на экран отсчетного устройства ближе к знаку « S », переводят отсчетное устройство в режим отображения показаний общего объема потребленного газа с дробными частями числа кубических метров после запятой.

• 7.3.1.5 Включают расход, при этом показания отсчетного устройства должны равномерно увеличиваться.

• 7.3.1.6 Счетчик, не удовлетворяющий данному требованию, дальнейшей поверке не подлежит.

• 7.3.2 Проверка идентификационных данных программного обеспечения счетчика вариант 12 серии 01, 02

• 7.3.2.1 Идентификационные данные программного обеспечения счетчика вариант 12 серии 01, 02 не доступны. Программное обеспечение следует идентифицировать по наименованию счетчика.

• 7.3.2.2 Сохранение результатов измерений, ведение журнала событий в памяти микропроцессора и последующее их считывание не предусмотрены. Необходимости в новых версиях и обновлениях программного обеспечения нет.

• 7.3.2.3 Возможности программного изменения коэффициентов программного обеспечения посредством органов управления и наличие интерфейсов связи не предусмотрены конструкцией счетчика.

• 7.3.3  Проверка идентификационных данных программного обеспечения счетчика вариант 12 серии 05, 06, 07

• 7.3.3.1 Для проверки идентификационных данных программного обеспечения счетчик необходимо перевести в режим отображения технологической информации с идентификационными данными программного обеспечения. Для перевода счетчика в режим отображения технологической информации с идентификационными данными программного обеспечения реализовано два способа:

• 7.3.3.1.1 Устанавливают счетчик в поверочную установку и задают расход (1,6О.о,24) м³/ч, производят нажатие на экран отсчетного устройства ближе к знаку «А», вначале тройное нажатие, затем двойное нажатие и одинарное нажатие, с интервалом между сериями 2 с, при этом отсчетное устройство счетчика перейдет в режим отображения технологического кадра, содержащего информацию о текущей дате, идентификационные данные программного обеспечения, информацию о модуле счетчика и измеренном объеме газа. Если перехода не произошло, повторить нажатия до перехода отсчетного устройства в режим отображения технологического кадра. Для возврата в режим отображения показаний общего объема потребленного газа в кубических метрах необходимо произвести тройное нажатие на экран отсчетного устройства ближе к знаку « А».

• 7.3.3.1.2 Удаляют заглушку отверстия доступа на боковой стороне корпуса счетчика и подключают перемычку ЕК 8783-6081 (см. Приложение В), отсчетное устройство счетчика перейдет в режим отображения технологического кадра, содержащего информацию о текущей дате, идентификационные данные программного обеспечения, информацию о модуле счетчика и измеренном объеме газа. Для возврата в режим отображения показаний общего объема потребленного газа в кубических метрах необходимо отсоединить перемычку.

Примечание - Модуль счетчика - это количество импульсов, генерируемое датчиком расхода при прохождении через счетчик объема газа равного 0,001 м³. Значение модуля индивидуально для каждого счетчика.

7.3.3.2 Результаты проверки считают положительными, если идентификационные данные программного обеспечения счетчика соответствуют представленным в таблице 3.

Таблица 3

• 7.4.1  Потерю давления на счетчике определяют при максимальном расходе (1,60.0,24) м³/ч. Потерю давления измеряют с помощью U-образного мановакуумметра или другого аналогичного средства измерения, входящего в состав поверочной установки.

• 7.4.2  Результаты проверки считают положительными, если потеря давления на счетчике не превышает 2,45 кПа (250 мм вод. ст.).

• 7.4.3  Допускается определять потерю давления одновременно с определением основной относительной погрешности измерений объема газа на максимальном расходе по 7.5 настоящей методики.

• 7.5.1 Основную относительную погрешность измерений объема газа определяют методом сравнения объема воздуха, измеренного поверяемым счетчиком и поверочной установкой на расходах, представленных в таблице 4.

Таблица 4

• 7.5.2  Счетчик устанавливают на поверочную установку.

• 7.5.3  Задают необходимый расход подключением соответствующего сопла.

• 7.5.4  Измерение объема начинают не менее чем через 10 с после установления контрольного расхода. Минимальные значения контрольных объемов воздуха, измеряемых при поверке, указаны в таблице 4.

• 7.5.5  У счетчика вариант 12 серии 05, 06, 07 двойным нажатием на экран отсчетного устройства ближе к знаку « ZS», переводят отсчетное устройство в режим отображения показаний общего объема потребленного газа с дробными частями числа кубических метров после запятой

• 7.5.6  Измеряют время прохождения через счетчик заданного в таблице 4 объема воздуха для соответствующего расхода с помощью секундомера.

• 7.5.7  Эталонный объем газа И_о, м³, заданный поверочной установкой определяют по формуле:

к, =-^-- Jt + 273,15 -(I-—)- г,                     (1)

⁰ looo ^у         ' V p^J ’                               ^{v 7}

где К₃ - градуировочный коэффициент эталонного критического сопла (по сертификату о калибровке на эталонное критическое сопло), л-с'¹-К'^0,5;

t - температура окружающего воздуха при проведении поверки, °C;

ДР_СЧ - потеря давления на счетчике при поверочном расходе, кПа;

Р_атм ~ атмосферное давление в месте проведения поверки. кПа;

т - интервал времени прохождения заданного объема воздуха через поверяемы счетчик, с.

• 7.5.8  Основную относительную погрешность измерений объема газа определяют по формуле:

6 = (^-1)-100%, (2) где /_сч - объем воздуха, измеренный счетчиком, м³;

У_о - эталонный объем воздуха, заданный поверочной установкой, м³, определяемый по формуле (1).

• 7.5.9  При каждом значении расхода воздуха измерения проводят до трех раз. Если по результатам первого измерения основная относительная погрешность счетчика не превышает пределов допускаемой относительной погрешности, повторные измерения не проводят. В противном случае измерения повторяют и за результат измерений принимают среднее арифметическое из полученных значений.

• 7.5.10  На расходах 0,03; 0,04 и 0,10 м³/ч, определение основной относительной погрешности измерений объема газа допускается проводить методом измерения частоты сигнала датчика, соответствующей измеряемому расходу следующим образом:

• 7.5.10.1  У счетчика вариант 12 серии 01, 02, под винтом крепления кожуха, имеется отверстие для подключения щупа частотомера к контрольной точке.

• 7.5.10.2 У счетчика вариант 12 серии 05, 06, 07 удаляют заглушку отверстия доступа на боковой стороне корпуса и подключают перемычку ЕК 8783-6081 (см. Приложение В), которая имеет выход с контрольной точки, для подключения щупа частотомера.

• 7.5.10.3 Устанавливают счетчик на поверочную установку и задают максимальный расход (1,60-0,24) М³/Ч.

• 7.5.10.4  На отсчетном устройстве счетчика вариант 12 серии 01, 02 в течение 3 с появится значение модуля счетчика. Если не удалось зафиксировать значение модуля счетчика, перекрыть вентиль вакуумной сети на 5 с, затем снова открыть.

• 7.5.10.5  Отсчетное устройство счетчика вариант 12 серии 05, 06, 07, переводят в режим отображения технологического кадра, содержащего информацию о модуле счетчика, для чего выполняют операции, приведенные в п.7.3.3.1 настоящей методики.

• 7.5.10.6  Задают поверяемый расход.

• 7.5.10.7 Устанавливают частотомер в режим измерения частоты следования импульсов, включают фильтр нижних частот 100 кГц. устанавливают время счета 10 с.

• 7.5.10.8  Измеряют частоту сигнала на поверяемом расходе Fj, Гц. не менее трех раз, с точностью до двух знаков после запятой, за результат измерений принимают среднее арифметическое из полученных значений.

• 7.5.10.9  Определяют эталонный объем воздуха, заданный поверочной установкой. м³, по формуле: где К_э - градуировочный коэффициент эталонного критического сопла (по сертификату о калибровке на эталонное критическое сопло), л с ’ -К'⁰";



  (3)

t - температура окружающего воздуха при проведении поверки. °C;

ДР_СЧ - потеря давления на счетчике при поверочном расходе, кПа;

Р_атм - атмосферное давление в месте проведения поверки, кПа;

М - модуль счетчика;

Fj - частота сигнала на i-ом поверочном расходе, Гц.

• 7.5.10.10 Основную относительную погрешность измерений объема газа определяют по формуле (2) при заданном значении объема К_сч = 0,001 м³.

7.5.11 Основная относительная погрешность измерений объема газа не должна превышать допускаемых пределов:

• - ± 3,0 % на расходах 0,03; 0,04; 0,10 м³/ч;

• - ± 2,0 % на расходе 1,60 м³/ч.

• 7.6.1  При проведении поверки с применением установки поверочной УПС-1 счетчик устанавливают в поверочную установку (схема подключения приведена на рисунке А.2 Приложения А) и задают расход (1,6О._о,24) м³/ч.

• 7.6.2  При проведении поверки с применением аналогичной установки поверочной счетчик устанавливают в поверочную установку (схема подключения приведена на рисунке А.З Приложения А) и задают расход (1,6О_о,24) м³/ч. Переводят частотомер в режим подсчета количества импульсов. Устанавливают на источнике питания напряжение 18 В.

• 7.6.3  Счетчик переводят в режим отображения показаний общего объема потребленного газа с дробными частями числа кубических метров после запятой.

• 7.6.4  При проведении поверки с применением установки поверочной УПС-1 импульсный выход счетчика считают исправным, если в момент смены сотых долей кубического метра (десятки литров), наблюдают вспышку светодиода «ИМПУЛЬС СЧЕТА» на стенде СП СГ/5641 из состава поверочной установки.

• 7.6.5  При проведении поверки с применением аналогичной установки поверочной импульсный выход счетчика считают исправным, если в момент смены сотых долей кубического метра (десятки литров), происходит прирост количества импульсов, подсчитанных частотомером.

• 8.1   Результаты поверки оформляются протоколом поверки свободной формы.

• 8.2   Положительные результаты первичной поверки оформляются оттиском поверительного клейма в паспорте. Счетчик пломбируется согласно схеме пломбировки, представленной в приложении Б.

• 8.3   Положительные результаты периодической поверки оформляются свидетельством о поверке установленного образца. Счетчик пломбируется согласно схеме пломбировки, представленной в приложении Б.

• 8.4   При отрицательных результатах первичной поверки счетчик считают непригодным к применению.

• 8.5   При отрицательных результатах периодической поверки счетчик считают непригодным к применению. Свидетельство о поверке аннулируют и выдают извещение о непригодности установленного образца, с указанием причин непригодности.

(обязательное)

Структурные схемы соединений

Стенд проверки герметичности

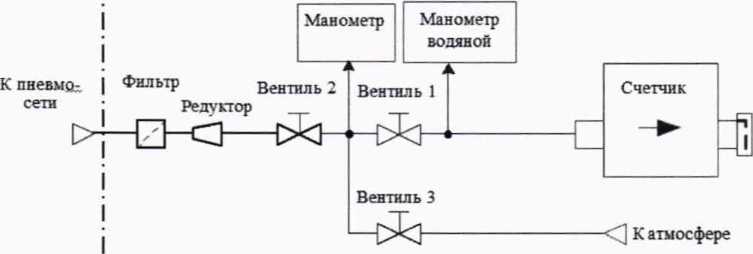

Рисунок А. 1 - Схема проверки герметичности

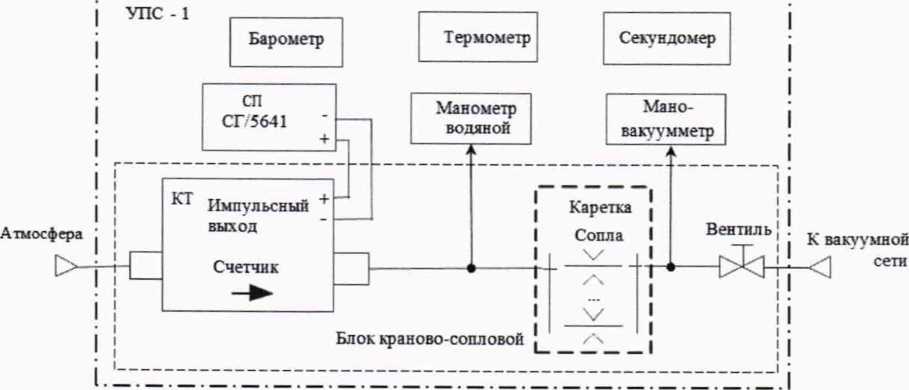

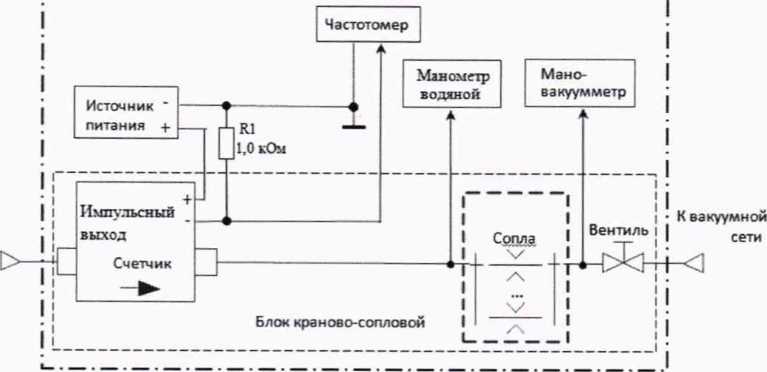

Рисунок А.2 - Схема поверки импульсного выхода на установке поверочной УПС-1

Рисунок А.З - Схема проверки импульсного выхода на аналогичных установках поверочных

Место нанесения штампа ОТК

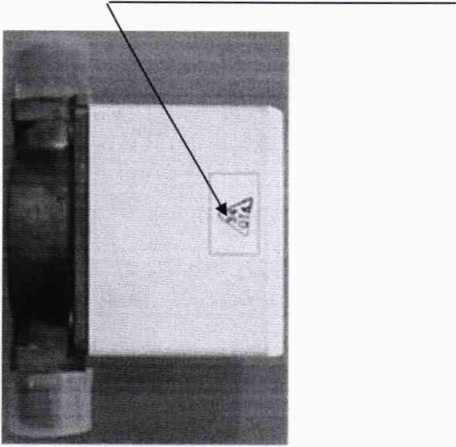

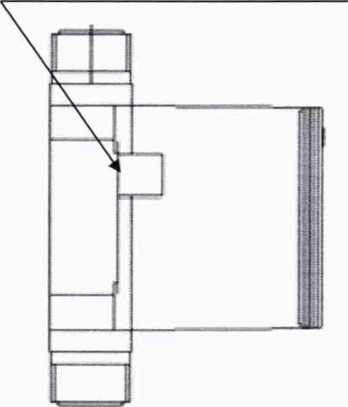

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков СГ-1 вариант 12 серии 01 и 02

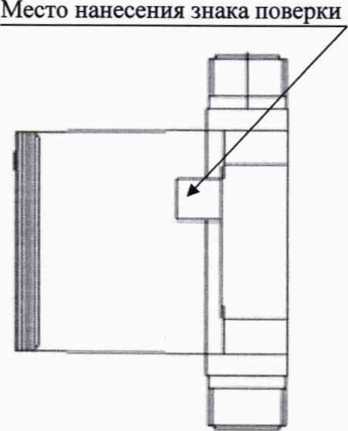

Место нанесения знака поверки

Место нанесения штампа ОТК

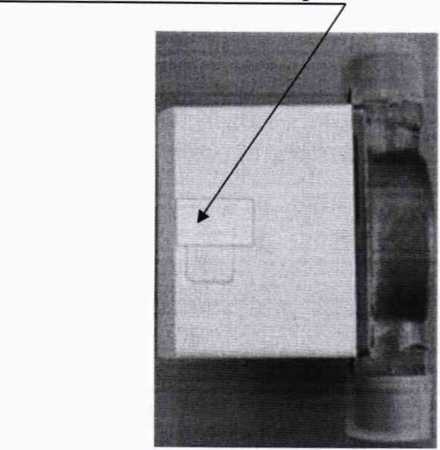

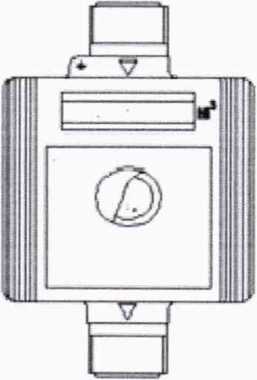

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков СГ-1 вариант 12 серии 05, 06. 07

(справочное)

Перемычка ЕК 8783-6081

Рисунок В.1 - Схема перемычки ЕК 87836081

Рисунок В.2 — Схема расположения контактов разъема на боковой стороне корпуса счетчика вариант 12 серии 05, 06, 07
