Методика поверки «ГСИ. Вакуумметры электронные со встроенным дисплеем СС-10» (РТ-МП-3193-443-2016)

ФЕДЕРАЛЬНОЕ АГЕНТСТ ВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ II МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕН НЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ» (ФБУ «РОСТЕСТ - МОСКВА »)

УТВЕРЖДАЮ

генерального

Государственная система обеспечения единства измерений

Вакуумметры элект ронные со встроенным дисплеем СС-10

Методика поверки РТ-М П-3193-443-2016 _A.r>.G6oas-'i6

г. Москва 2016

Настоящая методика поверки распространяется на вакуумметры электронные со встроенным дисплеем СС-10 и устанавливает порядок проведения их первичной и периодической поверок (далее по тексту - вакуумметры).

Интервал между поверками 12 месяцев.

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки применяют средства измерений и вспомогательные устройства, указанные в таблице 2.

Таблица 2 - Средства измерений

Примечания:

лист № 3 Всего листов 6 стиками, не хуже указанных, и разрешенных к применению в Российской Федерации.

К проведению поверки допускаются лица, прошедшие обучение по специализации «Поверка средств измерений давления и вакуумных измерений», ознакомленные с руководством по эксплуатации вакуумметров и прошедшие инструктаж по технике безопасности.

Перед поверкой проводится проверка соблюдения условий поверки и выполнения требований безопасности, установленных в эксплуатационной документации на средства измерения и вспомогательную аппаратуру.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 10) °C;

• - относительная влажность от 30 до 80 %;

• - напряжение питания должно быть не более от 22 до 26 В.

Должны отсутствовать внешние электрические и магнитные поля, влияющие на работу вакуумметров.

• 6.1 Для проведения поверки представляют следующую документацию:

• - руководство по эксплуатации вакуумметров;

• - свидетельство о предыдущей поверке вакуумметров (при периодической и внеочередной поверке).

• 6.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - средства поверки выдерживают в условиях и в течение времени, установленных в нормативных документах на средства поверки;

• - все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 При внешнем осмотре должно быть установлено:

• - отсутствие механических повреждений на корпусе и дисплее вакуумметра, влияющих на его эксплуатационные свойства;

• - наличие на корпусе вакуумметра наименования компании изготовителя и заводского номера

• 7.1.2 Вакуумметры, забракованные при внешнем осмотре, дальнейшей поверке не подлежат.

После включения вакуумметра проверяются идентификационные данные программного обеспечения (идентификационное наименование программного обеспечения и номер версии (идент. номер) программного обеспечения)

Таблица 3

Если идентификационные данные (наименование программного обеспечения и номер версии) не совпадают с данными указанными в описание типа и технической документации дальнейшую поверку не проводят.

Присоединить поверяемый вакуумметр к установке вакуумметрической эталонной, обеспечивающей получение остаточного давления 1,33-10'⁸ Па и регулирование давлений в пределах диапазона измерений поверяемого вакуумметра. Поверку вакуумметра, в диапазоне измерений давления свыше 1 • 10'² Па, допускается производить в статическом режиме, т.е. без откачки камеры в момент установления измеряемого давления. В остальных случаях испытания следует выполнять в динамическом режиме, т.е. при непрерывной откачке камеры. Положение вакуумметра в пространстве должно учитывать указания, имеющиеся в руководстве по эксплуатации на него.

Подсоединить к поверяемому вакуумметру источник питания постоянного тока и мультиметр цифровой.

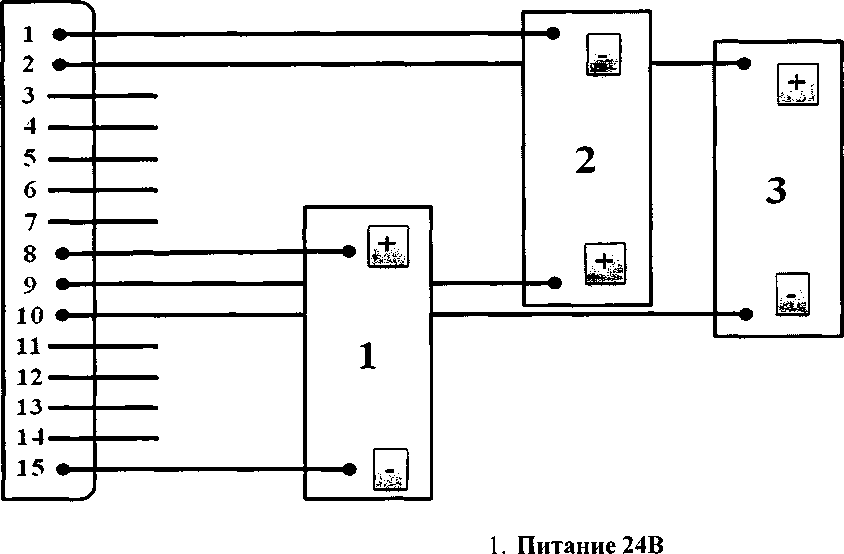

Схема включения вакуумметра для измерения выходного сигнала при проведении испытаний приведена на рисунке 1.

• 2. Вывод аналогового сигнала

• 3. Вывод цифрового сигнала RS-485

Рис. 1. Рекомендуемая схема подключения вакуумметра

лист № 5 Всего листов 6

Относительную погрешность вакуумметров СС-10 определяют как по показаниям аналогового выходного сигнала, так и по показаниям встроенного дисплея.

С помощью натекателя осуществить регулируемую подачу газа в измерительную камеру. В диапазоне давлений поверяемого вакуумметра дискретно устанавливают поверочные точки, располагая их в порядке возрастания давления с интенсивностью не менее трёх точек в пределах каждой декады давлений диапазона измерения. Поверку вакуумметров, по желанию заказчика, допускается производить как во всем диапазоне измерений, так и в сокращённом диапазоне измерений (от 1,3310’⁷ до 1,3310’² или от 1,3310'² до 1 10⁵ Па).После установления в каждой поверочной точке постоянства давления, фиксируемого по неизменности показаний эталона в течение 30 секунд, с отклонением 0,3 относительной погрешности, одновременно снимаются показания с эталонного СИ, мультиметра цифрового и поверяемого СИ.

Значение напряжения для вакуумметров СС-10 с аналоговым выходным сигналом рассчитывается по формулам -

V = 0,5 • log Р + (и -1,5) или И = 0,5• log(133.332 • Р) + (и-1,5)

V = logP + (10-«) или V = log(133.332 •7^>) + (10-л)

где: Р - значение абсолютного давления, Па (мм рт.ст.);

V- значение напряжения, соответствующее задаваемому эталоном давлению, В;

п - измерительный диапазон вакуумметра, берётся из раздела 5 руководства по эксплуатации.

Относительную погрешность для вакуумметра СС-10 вычисляют по формуле -

И -V у = —^--100%

V

где: у - относительная погрешность вакуумметра, %;

V_U3M ~ показания аналогового выходного сигнала вакуумметра, В;

V - значение напряжения, соответствующее задаваемому эталоном абсолютному давлению, В.

Относительную погрешность по встроенному дисплею вакуумметра СС-10 вычисляют по формуле -

Р -Р

Р эт

где: Р_иМ1 - показания вакуумметра, Па (мм рт.ст.);

Р_эт - значение абсолютного давления, задаваемое эталоном, Па (мм рт.ст.)

Значение относительной погрешности вакуумметра не должно превышать значения допускаемой погрешности, приведённой в описание типа на прибор.

• 8.1 Результаты поверки заносят в протокол поверки произвольной формы.

• 8.2 При положительных результатах поверки на вакуумметр выписывают свидетельство о поверке в соответствии с приказом Минпромторга РФ от 02.07.15 № 1815. При первичной поверке знак поверки наносится в виде оттиска поверительного клейма, а при периодической поверке знак поверки наносится в виде оттиска поверительного клейма и голографической наклейки, на свидетельство о поверке.

• 8.3 При отрицательных результатах поверки датчик вакуумный к дальнейшей эксплуатации не допускают и на него выдают извещение о непригодности в соответствии с приказом Минпромторга РФ от 02.07.15 № 1815.

Заместитель начальника лаборатории № 443

ФБУ "Ростест-Москва"

Главный специалист по метрологии лаборатории № 443 ФБУ "Ростест-Москва'

¹

Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

²

Допускается применение других средств измерений с метрологическими характери-
