Методика поверки «ГСИ. Измерители светопропускания стекол «ТОНИК-Н»» (МП 055.М4-19)

УТВЕРЖДАЮ

Заместитель директора по инновациям

ФГУП «ВНИИОФИ»

И.С. Филимонов «11» ноября 2019 г.

Государственная система обеспечения единства измерений

МП 055.М4-19

Главный метролог

/7 ФГУП «ВНИИОФИ»

/7________С.Н. Негода

у /    «11» ноября 2019 г.

ый научный сотрудник

ФГ «ВНИИОФИ»

____В.Н. Крутиков «11» ноября 2019 г.

г. Москва

2019 г.

Настоящая методика поверки распространяется на измерители светопропускания стекол «ТОНИК-Н» (далее - измерители ТОНИК-Н), предназначенные для измерений светопропускания стекол тонированных и затемненных различного назначения, и устанавливает методику первичной поверки и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

• 1.1 При проведении первичной и периодической поверок выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 1.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.1 При проведении первичной и периодической поверок применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 2.2 Средства поверки должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых измерителей ТОНИК-Н с требуемой точностью.

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации измерителей ТОНИК-Н, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

• 4.1 При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям поверке для легких физических работ.

• 4.2 Помещение, в котором проводятся испытания, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 5.1 При проведении поверки необходимо соблюдать следующие условия:

• - температура воздуха, °C                            от +15 до +25;

• - относительная влажность, %                        от 45 до 75;

• - атмосферное давление, кПа                        от 96 до 104.

• 5.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещение не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (особенно бензина и разбавителя), способных вызвать коррозию краски.

• 5.3 В помещении не допускаются посторонние источники электромагнитного излучения, мощные постоянные и переменные электрические и магнитные поля.

• 5.4 При проведении поверки не прилагать больших усилий к органам управления измерителей ТОНИК-Н, не подвергать ударам и не допускать падения.

• 6.1 Перед началом работы с измерителями ТОНИК-Н необходимо внимательно изучить Руководство по эксплуатации.

• 6.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 6.3 Выдержать измерители ТОНИК-Н в условиях, указанных в п. 5.1 настоящей Методике поверки не менее 5 часов.

• 6.4 Открыть футляр, извлечь измеритель «ТОНИК-Н» (см. рисунок 1 позиция 1) и сетевое зарядное устройство (см. рисунок 1 позиция 13). Подключить измеритель «ТОНИК-Н» через разъем, указанный на рисунке 1 позиция 12, к сети переменного тока при помощи кабеля сетевого зарядного устройства, входящего в комплектность. Заряжать встроенную аккумуляторную батарею в течение 12 часов. В процессе зарядки на измерителе светодиод, указанный на рисунке 1 позиция 6, постоянно горит красным светом. После окончания зарядки светодиод загорится зеленым цветом. В процессе заряда работа с прибором не допускается.

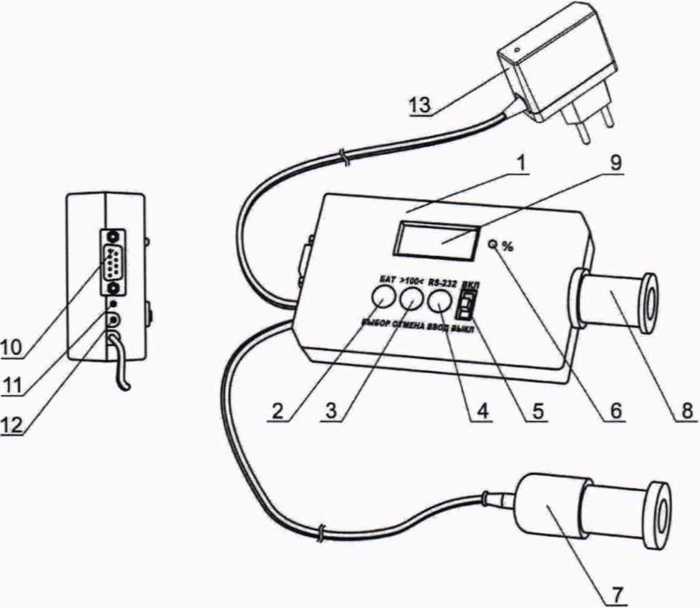

1  - Измерительный блок; 2 - Кнопка «БАТ/ВЫБОР»; 3  - Кнопка

«>ЮО</ОТМЕНА»; 4 - Кнопка «RS-232/ВВОД»; 5 - Включатель питания ВКЛ/ВЫКЛ; 6 - Светодиод; 7 - Осветитель; 8 - Фотоприемник; 9 - Цифровой индикатор; 10 - Разъем для подключения кабеля связи; 11 - Светодиод (индикатор зарядки аккумулятора); 12 - Разъем для подключения зарядного устройства; 13 - Зарядное устройство

Рисунок 1 - Измеритель «ТОНИК-Н»

• 6.5 Перед началом поверки источники питания и измерители ТОНИК-Н должны находиться в выключенном состоянии.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 Проверку проводят визуально. Проверяют соответствие расположения органов управления, надписей и обозначений требованиям технической документации; отсутствие механических повреждений на наружных поверхностях измерителей ТОНИК-Н, влияющих на его работоспособность.

• 7.1.2 Измерители ТОНИК-Н считаются прошедшими операцию поверки, если корпус, внешние элементы, органы управления и индикации не повреждены, отсутствуют механические повреждения, загрязнения и ослабления элементов конструкции.

• 7.2.1 Осветитель и фотоприемник измерителя ТОНИК-Н имеют метки для облегчения их совмещения при проведении измерений. Используя метки совместить плоскости приложения к стеклу осветителя (см. рисунок 1 позиция 7) и фотоприемника (см. рисунок 1 позиция 8), и удерживать их в этом положении.

• 7.2.2 Установить переключатель измерителя ТОНИК-Н ВКЛ-ВЫКЛ (см. рисунок 1 позиция 5) в положение ВКЛ.

• 7.2.3 При включении измерителя ТОНИК-Н подаются два кратковременных звуковых сигнала (если звуковая сигнализация разрешена, см. п.2.2.2.1 Руководства по эксплуатации), затем автоматически проводится тест индикации, загорается светодиод «%» (см. рисунок 1 позиция 6) и цифра «8.8.8.8.» на цифровом индикаторе). Через 2 секунды индикация гаснет и прибор переходит в режим прогрева длительностью 10 секунд. При этом каждую секунду на индикаторе добавляется символ «-».

• 7.2.4 После выхода измерителя ТОНИК-Н в рабочий режим убедиться, что уровень напряжения аккумуляторной батареи соответствует требуемому уровню для начала измерений по процедуре, указанной в п.2.3.1 Руководства по эксплуатации.

• 7.2.5 После прогрева подается кратковременный звуковой сигнал (если звуковая сигнализация разрешена), автоматически производится калибровка уровня 100 %, сопровождаемая надписью «САЬ» на индикаторе.

• 7.2.6 Отвести осветитель измерителя ТОНИК-Н от фотоприемника и убедиться визуально в свечении источника света.

• 7.2.7 Полностью закрыть отверстие фотоприемника измерителя ТОНИК-Н светонепроницаемым материалом (например, поставить фотоприемник чувствительной частью на стол) и убедиться, что показания индикатора находятся в пределах от 0 до 1 %.

• 7.2.8 Измерители ТОНИК-Н считают выдержавшими операцию поверки, если результаты опробования соответствуют перечисленным требованиям п.п. 7.2.4 - 7.2.7 настоящей методики.

7.3 Определение метрологических характеристик

• 7.3.1.1 Закрепить измерительный блок (см. рисунок 1 позиция 1) и осветитель измерителя ТОНИК-Н в приспособлении для поверки из комплекта на расстоянии, достаточном для установки между ними эталонного светофильтра из набора, входящего в состав рабочего эталона координат цвета и координат цветности.

• 7.3.1.2 Включить питание измерителя ТОНИК-Н и выполнить калибровку измерителя ТОНИК-Н в рабочем режиме в соответствии с руководством по эксплуатации.

Проверить верхний диапазон измерений (100 %). Для этого снять показания прибора без светофильтра.

• 7.3.1.3 Установить   эталонный светофильтр между фотоприемником и осветителем, немного прижав его к торцу фотоприемника и совместив нанесенные метки.

• 7.3.1.4 На   дисплее измерителя ТОНИК-Н отображается значение светопропускания стекол, Т^св, %• Повторить измерение 5 (пять) раз.

• 7.3.1.5 Извлечь установленный эталонный светофильтр.

• 7.3.1.6 Повторить операции пп. 7.3.1.3 — 7.3.1.5 для каждого эталонного светофильтра из набора.

• 7.3.1.7 За результат измерений принимают среднее арифметическое Tj_CB, %, результатов наблюдений отдельно для каждого светофильтра, рассчитанное по формуле:

T_(CB = ;X„⁵=iT_incB                                (1)

где Т_св_ значение светопропускания, %;

i — номер наблюдения;

п — номер эталонного светофильтра.

• 7.3.1.8 Измерители ТОНИК-Н считаются прошедшими операцию поверки, если

диапазон измерений светопропускания составляет от 1,0 до 100,0 %.

• 7.3.2.1 За результат измерения светопропускания Т_св, %, принимают среднее арифметическое пяти результатов наблюдений для z-ого светофильтра.

• 7.3.2.2 Допускаемую абсолютную погрешность измерений светопропускания, А, %, вычисляют по формуле:

A=(T_icB-T_b),                          (2)

где Т,_св - среднее арифметическое значение пяти результатов наблюдений для /-ого светофильтра, %;

Т/_э - эталонные значения светопропускания /-ого светофильтра,%, из свидетельства о поверки на набор.

• 7.3.2.3 Измерители ТОНИК-Н считаются прошедшими операцию поверки, если значение допускаемой абсолютной погрешности измерений светопропускания не превышает ± 2 %.

• 7.1 Результаты измерений поверки заносятся в протокол (форма протокола приведена в приложении А настоящей методики поверки).

• 7.2 Измерители ТОНИК-Н, прошедшие поверку с положительным результатом, признаются годными. На них выдаётся свидетельство о поверке установленной формы с указанием полученных по п. 7.3 фактических значений метрологических характеристик измерителей ТОНИК-Н и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и измерители ТОНИК-Н допускают к эксплуатации.

• 7.3 Измерители ТОНИК-Н, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению и на них выдается извещение о непригодности с указанием причин. На них выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г.

Начальник лаборатории ФГУП «ВНИИОФИ»                       Е.А. Ивашин

Ведущий специалист ФГУП «ВНИИОФИ»                         Т.Б. Горшкова

ПРИЛОЖЕНИЕ А (Обязательное) к Методике поверки МП 055.М4-19 «ГСП. Измерители светопропускания стекол «ТОНИК-Н». Методика поверки»

ПРОТОКОЛ первичной / периодической поверки от «________»_____________2 01 года

Средство измерений: Измерители светопропускания стекол «ТОНИК-Н» ____________

(Наименование СИ. тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав.№ №/№_________________________________________________

Заводские номера блоков

Принадлежащее______________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 055.М4-19 «ГСИ. Измерители светопропускания стекол «ТОНИК-Н». Методика поверки», утвержденной ФГУП «ВНИИОФИ» «11» ноября 2019 года

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов___________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %, не более

• - атмосферное давление, кПа

Внешний осмотр:_________________________________________________________

Опробование:_______________________________________________________________

Получены результаты поверки метрологических характеристик:

Таблица А.1 - Результаты измерений

Реком енд а ци и_________________________________________________

Средство измерений признать пригодным (или непригодным) дтя применения

Исполнители:____________________________________________________

подписи, ФИО, должность
