Методика поверки «ГСИ. Трансформаторы тока измерительные лабораторные ТТИ-200» (МП 74-26-2020)

Федеральное агентство по техническому регулированию и метрологии (Росстандарт) Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Трансформаторы тока измерительные лабораторные ТТИ-200

Методика поверки

МП 74-26-2020

Екатеринбург

2020

ПРЕДИСЛОВИЕ

• 3 УТВЕРЖДЕНА УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева»:

«18» сентября 2020 г.

• 4 ВВЕДЕНА ВПЕРВЫЕ

Настоящий документ не может быть полностью или частично воспроизведён, тиражирован и распространен без разрешения УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева» или ООО «Электрощит-К⁰».

СОДЕРЖАНИЕ

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7 УСЛОВИЯ ПОВЕРКИ

• 8 ПОДГОТОВКА К ПОВЕРКЕ

• 9 ПРОВЕДЕНИЕ ПОВЕРКИ

• 10 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 11 ПРИЛОЖЕНИЕ А

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Трансформаторы тока измерительные лабораторные ТТИ-200

Методика поверки

МП 74-26-2020

Дата введения в действие: «18» сентября 2020 г.

Настоящая методика распространяется на трансформаторы тока измерительные лабораторные ТТИ-200, с заводскими номерами 07-07, 10-11, 17-16, 21-17 (далее по тексту -трансформаторы), изготовленные ООО Предприятие «ТМЕ», г. Екатеринбург, и устанавливает методы и средства первичной и периодической поверок.

Интервал между поверками - четыре года.

В настоящей методике использованы ссылки на следующие документы:

ГСИ. Трансформаторы тока. Методика поверки

«ССБТ. Изделия электротехнические. Общие требования безопасности»

«ССБТ. Испытания и измерения электрические. Общие требования безопасности»

Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры

«Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015, регистрационный № 38822).

«Об утверждении Правил по охране труда при эксплуатации электроустановок» (Зарегистрировано в Минюсте России 12.12.2013, регистрационный № 30593).

«Об утверждении Правил технической эксплуатации электроустановок потребителей». Зарегистрировано в Минюсте РФ 22.01.2003 № 4145.

• 3.1 При проведении поверки трансформаторов должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.2 В случае получения отрицательного результата при выполнении любой операции, поверку прекращают и оформляют ее результаты в соответствии с п. 10.4.

• 4.1 При проведении поверки трансформаторов применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 4.2 Государственный первичный эталон, применяемый при поверке трансформатора, должен быть утвержден приказом Госстандарта и аттестован в установленном порядке. Средства измерений должны иметь действующие свидетельства о поверке.

• 4.3 Допускается применение других средств поверки, отличающихся от приведённых в таблице 2, при условии обеспечения ими определения метрологических характеристик с точностью, требуемой соответствующей Государственной поверочной схемой.

К поверке трансформаторов допускаются лица назначаемые в установленном порядке, в следующем необходимом составе: ученый хранитель Государственного первичного эталона или его помощник, изучившие настоящую методику поверки, эксплуатационную документацию на трансформаторы и средства поверки, имеющие квалификационную группу по технике безопасности не ниже III при работе на установках до 1 000 В, прошедшие обучение в качестве поверителей средств электрических измерений и работающие в организации, аккредитованной на право поверки.

• 6.1 При выполнении измерений должны быть соблюдены требования Приказа Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок», ГОСТ 8.217-2003, ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, а также требования эксплуатационной документации на трансформаторы и средства поверки.

• 6.2 Перед любыми переключениями в цепях схемы поверки следует убедиться, что питание отключено и ток в первичной цепи отсутствует. Отключение питания проводят при помощи коммутационного устройства, расположенного до регулятора напряжения или непосредственно после него.

При проведении поверки трансформаторов должны соблюдаться следующие условия:

• 8.1 Провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с требованиями ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80:

• - все средства поверки, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений;

• - собирать и разбирать электрические схемы необходимо при отключенном напряжении питания средств поверки.

• 8.2 Трансформаторы и средства поверки должны быть подготовлены к работе в соответствии с требованиями их эксплуатационной документации.

• 9 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре устанавливают соответствие трансформатора следующим требованиям:

• - контактные зажимы и выводы первичной и вторичной обмоток должны быть исправны и снабжены маркировкой;

• - отдельные части трансформатора должны быть прочно закреплены, снаружи и внутри трансформатора не должно быть узлов и деталей с ослабленным или отсутствующим креплением;

• - болт для заземления должен иметь обозначение в соответствии с требованиями ГОСТ 21130-75 и быть исправен;

• - трансформатор не должен иметь дефектов и механических повреждений, влияющих на нормальную работу;

• - на табличке трансформатора должны быть четко указаны его данные в соответствии с эксплуатационной документацией.

Если при внешнем осмотре обнаружены дефекты по приведенному перечню, то трансформатор к дальнейшим операциям поверки не допускается.

Сопротивление изоляции обмоток у трансформатора проверяют для вторичной обмотки между соединенными вместе контактными выводами И1 и И2 и корпусом трансформатора при помощи мегаомметра на 1000 В. Сопротивление изоляции должно быть не менее 20 МОм.

Если сопротивление изоляции меньше приведенного выше значения, то трансформатор к дальнейшим операциям поверки не допускается.

• 9.3.1 Правильность обозначения контактных зажимов и выводов определяют по схеме поверки, приведенной на рисунке 1.

• 9.3.2  Поверяемый трансформатор ТТх (ТТИ-200) и трансформатор тока ТТо (ТТЭ-3000.5 из состава ГЭТ 152-2018) включают в соответствии с маркировкой контактных зажимов по схеме поверки (рисунок 1). Затем плавно увеличивают первичный ток до значения, составляющего 5 % от номинального. В случае правильной маркировки выводов на приборе сравнения токов можно определить соответствующие значения погрешностей поверяемого трансформатора. При неправильном обозначении контактных зажимов и выводов или неисправности поверяемого трансформатора срабатывает защита в приборе сравнения токов. В этом случае трансформатор дальнейшей поверке не подлежит и к применению не допускается.

• 9.3.3 Проверку правильности обозначения контактных зажимов и выводов допускается совмещать с пунктом 9.4.

• 9.3.4 Проверку правильности обозначения контактных зажимов и выводов проводят при первичной поверке.

9.4.1. Токовые и угловые погрешности трансформатора определяют дифференциальным методом в соответствии с рисунками 1 и 2 при значениях первичного тока, указанных в 9.4.3. Соединение приборов для измерительной схемы по рисункам 1 и 2 осуществляют в соответствии с требованиями их эксплуатационных документов. Последовательность выполнения измерений — от минимального значения тока с последующим его увеличением до максимального.

• 9.4.2 Значения относительной токовой погрешности поверяемого трансформатора Д/_о в процентах и абсолютной угловой погрешности Д5 в минутах принимают равными значениям токовой и угловой погрешностей, отсчитываемых по шкалам прибора сравнения токов.

• 9.4.3 Погрешности определяют:

а) при значениях первичного тока 20, 100 и 1000 А, используя схему поверки, приведенную на рисунке 1. Соединение между клеммами И1, И2 поверяемого трансформатора ТТх (ТТИ-200) и зажимами И1 и И2 прибора сравнения ПС (КНТ-05А) осуществляют 2-х жильным медным кабелем (сечение одной жилы 4 мм²) длиной 3 м. Трансформатор тока ТТо (ТТЭ-3000.5) включен с коэффициентом преобразования 1000 А/ 5 А, первичная обмотка ТТх (ТТИ-200) выполнена медным кабелем сечением 120 мм², пропущенным через центральное отверстие трансформатора;

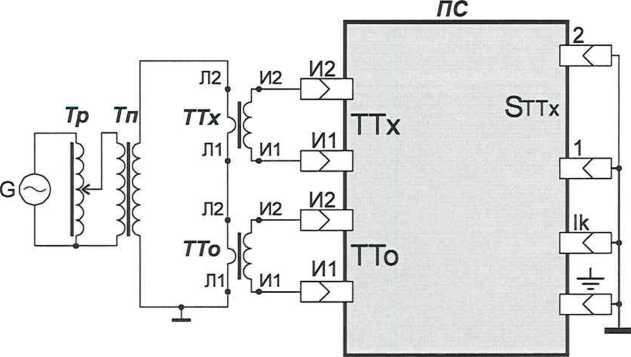

G- -сеть; Тр - регулировочный трансформатор источника тока; Тп - источник тока; ТТх - поверяемый трансформатор ТТИ-200; ТТо - трансформатор тока измерительный лабораторный ТТЭ-3000.5; Л1, Л2 - контактные зажимы первичной обмотки;

И1, И2 - контактные зажимы вторичной обмотки; ПС - прибор сравнения КНТ-05А

Рисунок 1 - Схема поверки трансформатора ТТИ-200

при первичных токах 20, 100 и 1000А.

б) при значениях первичного тока 10000, 30000, 40000 и 48000 А, используя схему поверки, приведенную на рисунке 2. При измерениях используются каскадные схемы включения трансформаторов. Первичная обмотка TTol (ТТЭ-200) и ТТх (ТТИ-200) выполнена медной шиной сечением не менее 4000 мм², пропущенной через центральное отверстие трансформаторов. Трансформаторы тока ТТо2 (ТТЭК-30К/5-В) и ТТоЗ (ТТЭ-3000.5) включены с коэффициентом преобразования 200 А/5 А. Соединение между клеммами И1, И2 трансформатора ТТх (ТТИ-200) и зажимами первичной обмотки трансформатора тока ТТоЗ (ТТЭ-3000.5) производят двумя медными кабелями сечением 25 мм² и длиной 2,25 м каждый (из комплекта ТТИ-200).

ПС

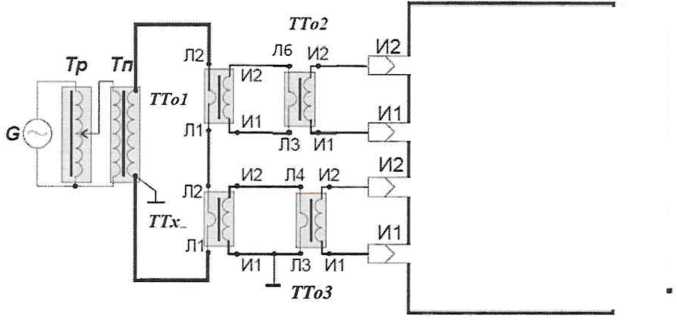

G~ -сеть; Тр - регулировочный трансформатор источника тока; Тп - источник тока;

TTol — трансформатор тока измерительный лабораторный ТТЭ-200; ТТо2 - компаратор тока эталонный каскадный ТТЭК-ЗОК/5 (каскад В) с блоком электронной компенсации;

ТТоЗ - трансформатор тока измерительный лабораторный ТТЭ-3000.5;

ТТх - поверяемый трансформатор ТТИ-200; Л1, Л2, ЛЗ, Л4, Л6 - контактные зажимы первичной обмотки; И1, И2 - контактные зажимы вторичной обмотки; ПС - прибор сравнения КНТ-05А

Рисунок 2 - Схема поверки трансформатора ТТИ-200 при первичных токах 10000, 30000, 40000 и 48000 А

• 9.4.4 Погрешности поверяемого трансформатора, определяемые с учетом требований 9.4.1 - 9.4.3 не должны превышать пределов допускаемых погрешностей ±0,01 % для относительной токовой погрешности и ±Г для абсолютной угловой погрешности.

• 10.1 Результаты поверки заносят в протокол, форма которого приведена в приложении А.

• 10.2 Трансформатор, прошедший поверку с положительными результатами по всем операциям поверки (таблица 1), признается пригодным к применению.

• 10.3 Положительные результаты поверки оформляют в соответствии с Приказом Минпромторга от 02.07.2015 г. № 1815. Знак поверки наносится на корпус трансформатора.

• 10.4 Трансформатор, прошедший поверку с отрицательным результатом хотя бы по одной из операции поверки (таблица 1), признается непригодным к применению и на него выписывается извещение о непригодности к применению в соответствии с Приказом Минпромторга от 02.07.2015 г. № 1815.

  Заведующий отделом 26



Заместитель заведующего отделом 26

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ ПОВЕРКИ №_________от________

Трансформатор тока измерительный лабораторный ТТИ-200

Заводской № _______________

Год выпуска________________

Разряд______________________

Пределы допускаемой относительной токовой погрешности, %

Пределы допускаемой абсолютной угловой погрешности

Диапазон первичного тока, кА                                         0,02..48

Номинальный коэффициент трансформации

Номинальная частота, Гц

Предприятие-изготовитель ООО Предприятие "ТМЕ", г. Екатеринбург Принадлежит______________________________________________

Поверка проведена в соответствии с: МП 74-26-2020 "ГСП. Трансформаторы измерительные лабораторные ТТИ-200. Методика поверки".

Условия проведения поверки:

температура окружающей среды, °C___

относительная влажность воздуха, %____

атмосферное давление, кПа (мм рт. ст.)____

частота питающей сети, Гц____

коэффициент несинусоидальности кривой напряжения питающей сети, %, не более____

Средства поверки:______________________________________________________________

Результат внешнего осмотра__________________________________________

соответствует, не соответствует

Результат проверки сопротивления изоляции_____________________________

соответствует, не соответствует

Результат проверки правильности обозначения

контактных зажимов и выводов______________________

соответствует, не соответствует

Результаты определения погрешности:   _____________________________

ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ПОВЕРКИ

СИ признано годным (или не годным) к применению.

Выдано Свидетельство о поверке (или Извещение о непригодности)

от "___"___________20_ г. №___________

Поверку проводил _____________ ________________________

подпись                     инициалы, фамилия

Дата проведения поверки "___"___________20__г.

Организация, проводившая поверку______

10
