Методика поверки «Счетчик электроэнергии трехфазный ZMG310» (UA-0244778)

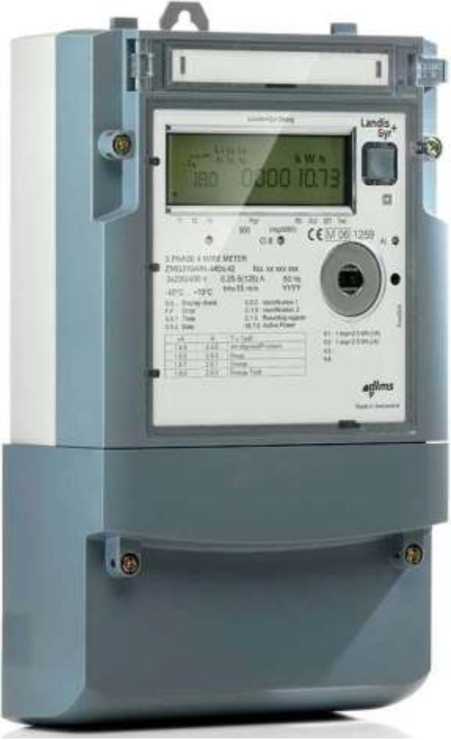

Счетчик электроэнергии трехфазный ZMG310

Серия Е550

МЕТОДИКА ПОВЕРКИ

UA-0244778.

Настоящая методика предназначена для проведения поверки счетчиков электрической энергии трехфазных электронных прямого включения типа ZMG310 класса точности 1.0 производства Landis+Gyr Ltd.

Методика устанавливает объем, условия поверки, методы и средства поверки метрологических характеристик счетчика и порядок оформления результатов поверки.

Межповерочный интервал составляет 6 лет.

При определении основной погрешности счетчика в качестве показаний поверяемого счетчика можно принимать одно из следующих значений:

• • приращения показаний регистров энергии на ЖК дисплее, который переведен в тестовый режим;

• • число импульсов, поступающих от испытательных светодиодных выходов;

• • число импульсов, поступающих от выходных контактов К1,К2,К3,К4 (вес и длительность импульса программируется сервисной программой МАР120).

• 1.1. ИСПЫТАТЕЛЬНЫЕ СВЕТОДИОДНЫЕ ВЫХОДЫ

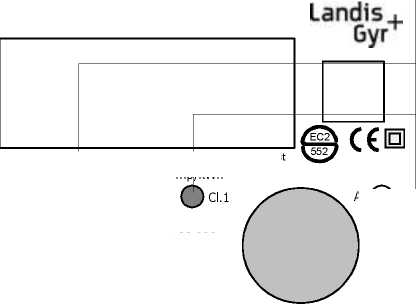

На лицевой панели счетчика расположены два испытательных светодиодных выходу которые используются для поверки счетчика по активной и реактивной энергии.

Landis+Gyr Dialog

CLK SET Test

1000

о

0.0.0 Identification 1

C.1.0 Identification 2

0.1.0 Reset counter

C.8.x Operating times

K1: 1 imp=20 Wh (+A)

K2: 1 imp=20 Wh (-A)

K3: 1 imp=20 kvarh (+R)

K4: 1 imp=20 kvarh (-R)

T1 T2 T3

8.8... Display check F.F Error message 0.9.1 Time

0.9.2 Data

No. 90 000 000 5(100)A         50 Hz

2005

T4

-   _         imp/kvarh

Y Cl.2 О

3 PHASE-4 WIRE METER

ZMG310CR4.260b.43 3x230/400 V

tm=15 min

Испытательные светодиоды излучают импульсы с частотой, зависящей от константы счетчика R и текущей мощности. Число импульсов за единицу времени зависит от константы счетчика, которая нанесена на лицевой панели. Необходимо обратить внимание на то, что цифровая обработка сигнала обуславливает задержку в 2 секунды между мгновенной мощностью, фиксируемой счетчиком и появлением импульса светодиода. При этом ни один из импульсов не пропадает. Число импульсов в секунду, соответствующее мощности, равно произведению постоянной счетчика R на мощность в кВт и деленное на 3600.

Пример: Постоянная счетчика R = 1000

Мощность P = 35 кВт

f-светодиода = R x P / 3600 = 1000 x 35 / 3600 = 10 имп/сек

Таким образом при регистрации энергии испытательные светодиодные выходы имеют разрешение 1 импульс на Втч или Варч энергии. Длительность импульса составляет 10 мс.

Испытательный светодиодный выход для активной энергии выдает импульсы с разрешением 1 Втч для измерения потребления или отдачи (генерации) активной энергии . Это соответствует константе счетчика 1'000 имп/кВтч.

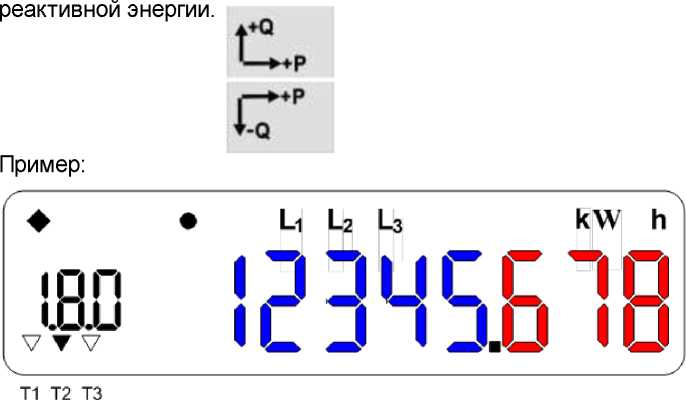

Испытательный светодиодный выход для реактивной энергии работает аналогично, но со значением импульса 1 Варч и константой счетчика 1'000 имп/кВарч.

• 1.2. ТЕСТОВЫЙ РЕЖИМ ЖК ДИСПЛЕЯ

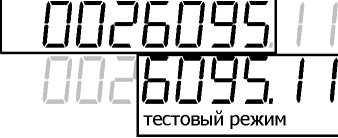

Тестовый режим позволяет увеличить разрешение регистров энергии от 1 до 4 цифр младших разрядов. Это позволяет провести поверку счетчика в достаточно короткий промежуток времени.

В тестовом режиме привычный режим автопрокрутки превращается в управляемый вручную список тех же регистров, но с большим разрешением отображения.

Регистры энергии состоят из 12 цифр с 4 десятичными. Однако только 8 цифр отображаются на дисплее. Число цифр и количество знаков после запятой определяется при параметризации счетчика. Для тестового режима, обычно, при параметрировании задается больше десятичных знаков после запятой (максимум 4), что позволяет быстрее выполнить проверку величины энергии фиксируемой в регистрах.

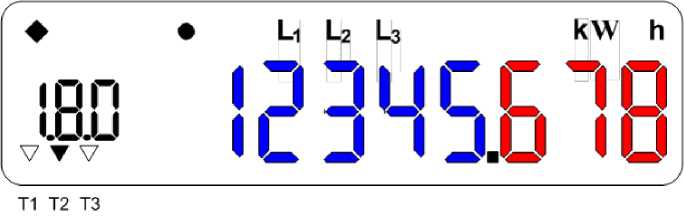

Разрядность рабочий режим

Переключение отображения автопрокрутка - тестовый режим

Перевод из режима автопрокрутки в тестовый и обратно осуществляется с помощью сервисных программ МАР110, МАР120 или вручную через сервисное меню "tESt".

• 1.3. Импульсные выходы К1,К2,К3 и К4

Счетчики имеют 4 выходных полупроводниковых контакта (полупроводниковое реле)

Напряжение от 12 до 277 В. Переменного или постоянного тока. Макс. ток 100 мА макс. частота переключения 25 Гц (для импульса длительностью 20 мс)

Цифровая обработка сигнала обуславливает задержку от 1 до 2 секунд между мгновенной мощностью и появлением импульса на выходе , при этом ни один из импульсов не теряется.

Выполняемые при поверке операции, а также применяемые при этом эталонные средства измерений (в дальнейшем - ЭСИ) и вспомогательные средства указаны в таблице 1.

Таблица 1

| ПРИМЕЧАНИЕ

• 1. Допускается проведение поверки счетчиков с применением ЭСИ и вспомогательных средств поверки, не указанных в таблице 1, но обеспечивающих определение и контроль метрологических характеристик (далее - МХ) поверяемых изделий с требуемой точностью.

• 2. Допускается проводить проверку электрической прочности изоляции счетчиков до поверки. В этом случае повторные испытания по этой позиции не проводят.

В случае отрицательного результата поверки хотя бы по одному пункту поверку прекращают, а счетчик бракуют. Применяемые при поверке счетчика средства измерения и испытательное оборудование должны иметь действующие свидетельства о поверке (аттестации).

1. При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, “Правила технической эксплуатации электроустановок потребителей” и “Правила техники безопасности при эксплуатации электроустановок потребителей”, утвержденные Главгосэнергонадзором.

2. К проведению поверки счетчиков допускаются лица, имеющие квалификационную группу по электробезопасности не ниже третьей.

• 3. Подключение и отключение счетчиков можно производить только после их обесточивания.

• 4. Запрещается производить поверку счетчиков со снятой крышкой корпуса.

При проведении поверки должны соблюдаться условия, перечисленные в таблице 2.

Таблица 2

Перед проведением поверки счетчик должен быть выдержан при нормальной температуре и относительной влажности окружающего воздуха не менее 1 часа.

• 5.1. ВНЕШНИЙ ОСМОТР

При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:

а) корпус должен быть цельным, не иметь трещин;

б) смотровое стекло должно быть прочно закреплено, должно быть прозрачным, без царапин и коробления на поверхности;

в) все узлы и детали должны быть надежно закреплены и не должны иметь повреждений;

г) шлицы на винтах клеммной колодки должны быть не разбитыми и не смятыми, а резьба должна обеспечивать надежное крепление проводов;

д) надписи на шильдиках и щитках должны быть четкими и ясными;

е) на основном шильдике должны быть четко обозначены заводской номер счетчика и год его выпуска;

ж) комплектность должна соответствовать требованиям паспорта;

з) на дисплее не должно быть пятен и царапин, мешающих правильному восприятию информации, отображение информации на дисплее должно быть четким и хорошо различимым.

Для поверки счетчик должен быть установлен на поверочном стенде и подключен к образцовому прибору.

Счетчик использует пружинные контакты цепей напряжения, которые подключают цепи напряжения счетчика к фазным зажимам счетчика. Подключите счетчик к поверочному стенду в соответствии со следующими схемами.

Выходные контакты.

Программируются сервисной программой МАР120.

Заводские установки:

К1: 1 имп = 5 Втч (+А)

К2: 1 имп = 5 варч (+R)

К3: 1 имп = 5 Втч (-А)

К4: 1 имп = 5 варч (-R)

К испытательному напряжению фазы А

К испытательному напряжению фазы В

К испытательному напряжению фазы С

2

3

7    9

4    6

-------cr

10 12

. IOIOL ₈д y^i g 11—ГП ГИ 1П / 1Г -Ц |Е

I

Фаза А

Фаза В Фаза С

V

Нейтраль

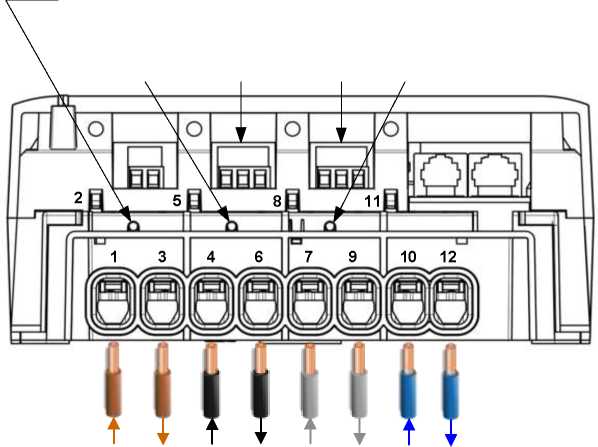

Подключение к испытательным цепям тока поверочной установки

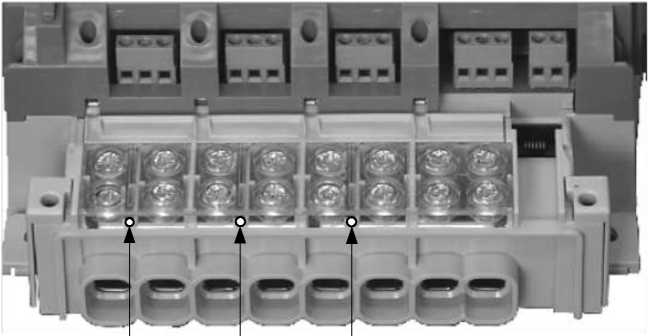

Для подключения к поверочным цепям напряжения, используйте соединительные кабели с наконечником в виде металлического штифта диаметром 2.5 мм и длиной около 40 мм (± 1мм). Эти штифты необходимо вставить в отверстия на передней поверхности клеммной колодки прямо над фазными клеммами (помечены кругами на рисунке ниже).

Фаза А Фаза В Фаза С

Разъемы подключения соединительных кабелей с наконечником в виде металлического штифта диаметром 2.5 мм и длиной около 40 мм (± 1мм) от испытательных цепей напряжения поверочной установки.

При подключении металлического штифта измерительные цепи тока и напряжения счётчика разъединяются !

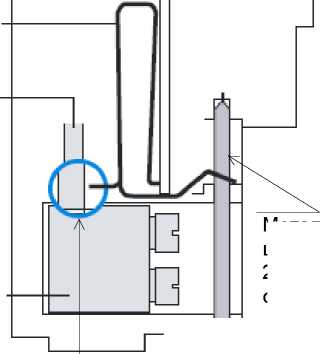

В цепях напряжения счётчика используются пружинные контакты, которые подключаются к токовым цепям. При вставке металлического штифта диаметром 2.5 мм и длиной около 40 мм (±1мм) цепи тока и напряжения счётчика разъединяются. Через эти металлические штифты от поверочного стенда на счетчик подается испытательное напряжение по каждой фазе отдельно от токовых цепей.

Клемма подключения фазы сети

В рабочем режиме цепи напряжения и тока счетчика соединены.

Материнская плата счетчика

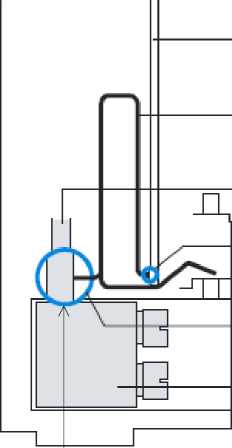

Цепь тока

Контакт с цепями тока

Контактная пружина

Контакт с материнской платой

Металлический штифт диаметром 2.5 мм и длиной около 40 мм (±1 мм)

I

В режиме поверки цепи напряжения и тока счетчика разъединяются.

Кабель напряжения от поверочной установки

• 5.2. ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ ИЗОЛЯЦИИ.

Испытаниям подвергаются счетчики с закрытым корпусом и с установленной крышкой зажимов.

При данных испытаниях термин “земля” имеет следующий смысл: корпус счетчика оборачивается фольгой, присоединенной к плоской проводящей поверхности, на которой установлен цоколь счетчика. Фольга должна находиться от зажимов и от отверстий для проводов на расстоянии не более 20 мм.

После указанных испытаний погрешность счетчика при нормальных условиях должна соответствовать норме.

Скорость изменения испытательного напряжения должна быть такой, чтобы испытательное напряжение изменялось от 0 до заданного значения ( от заданного значения до 0 ) за время от 5 до 10 с.

Появление “короны” и шума при испытаниях не является признаком неудовлетворительной изоляции.

Испытательное напряжение переменного тока (среднее квадратическое значение 2 кВ) с частотой 50 Гц следует проводить:

- между всеми цепями тока и напряжения, а также вспомогательными цепями с номинальным напряжением свыше 40 В, соединенными вместе и “землей” ;

- между соединенными между собой цепями тока и соединенными между собой цепями напряжения (только для счетчиков трансформаторного включения).

Результат проверки электрической прочности изоляции считается положительным, если электрическая изоляция счетчика выдерживает воздействие испытательного напряжения в течение 1 мин.

При периодической поверке допускается не проверять электрическую прочности изоляции, если со времени предыдущей поверки счетчик не подвергался вскрытию (пломбы не нарушены).

• 5.3. ОПРОБОВАНИЕ.

a) Проверка ввода информации и вывода данных на индикацию работы оптического канала.

Проверку работы индикаторных устройств счетчика в прямом и обратном направлениях проводить при номинальном значении напряжения, значении тока, равном 5 А, и cosф = 0,5 путем наблюдения за жидкокристаллическим индикатором (ЖКИ) и испытательными светодиодами (LED), расположенными в центре передней панели. Правый светодиод - активная энергия, левый - реактивная. Светодиоды являются испытательными выходами для поверки счетчиков.

на ЖКИ отсутствует индикация мигающего символа низкого заряда батареи г

автоматический и ручной режимы работы ЖКИ переключаются с помощью синей кнопки управления дисплеем,

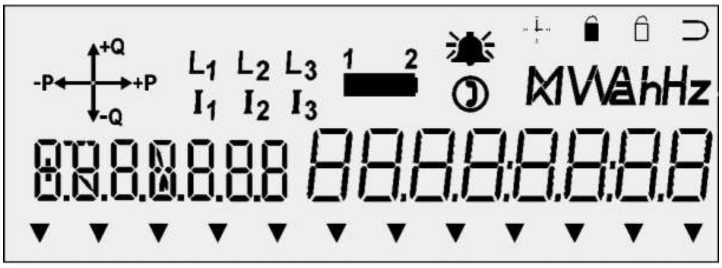

ЖКИ отображает запрограммированные данные и их значения, индикаторы направления нагрузки отображают первый квадрант. Например, для потребления активной энгергии ЖКИ отображает следующее:

T1 T2 T3

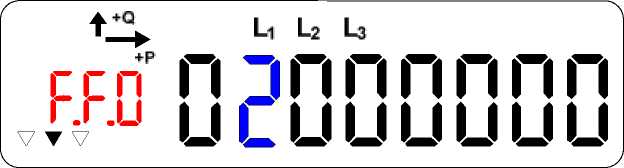

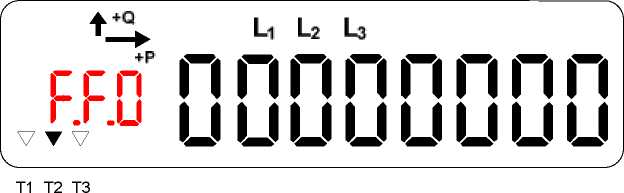

• отсутствует регистрация ошибок в работе счетчика: значение регистра ошибок на ЖКИ имеет восемь нулей (регистр ошибок имеет адрес F.F.0 и выводится на ЖК-дисплей нажатием синей кнопки):

Примечанме: наличие ошибок в работе счетчика отображается знаками, отличными от нуля, например:

T1 T2 T3

При обнаружении ошибок в работе счетчика необходимо обратиться в официальный сервисный центр Landis+Gyr в Украине:

ООО «ЛГ Смарт Энерджи», г. Киев, пр-т Московский 20Б

Тел +38 044 393-3231, Факс +38 044 393-3241,

info@smartenergy.com.ua; www.smartenergy.com.ua

b) Проверка отсчета времени и календаря

В режиме автоматической прокрутки или вручную при помощи синей кнопки управления войти в режимы отображения текущего времени, даты и года и проконтролировать правильность отображаемой информации.

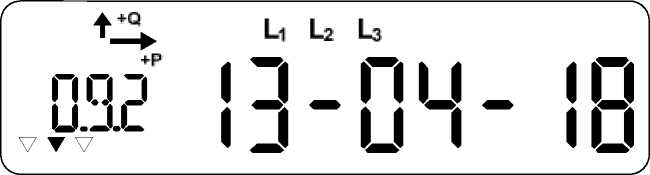

Код: 0.9.2 Текущая дата.

В зависимости от программирования может иметь формат ГГ-ММ-ДД (год-месяц-дата) или ДД-ММ-ГГ (дата-месяц-год).

T1 T2 T3

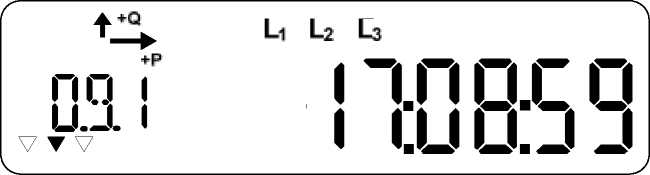

Код: 0.9.1 Текущее время в формате ЧЧ-ММ-СС (часы-минуты-секунды).

T1 T2 T3

• 5.4. ОПРЕДЕЛЕНИЕ ОСНОВНОЙ ПОГРЕШНОСТИ.

В качестве показаний поверяемого счетчика принимают одно из следующих значений:

• • приращения показаний регистров энергии на ЖК дисплее;

• • число импульсов, поступающих от испытательного светодиодного выхода или выходных контактов.

Определение основной погрешности при симметричной нагрузке проводить при номинальном напряжении при значениях параметров симметричной нагрузки, указанных в таблице 3.

Таблица 3.

Результат проверки считают положительным, если основная относительная погрешность не превышает допустимых значений, указанных в таблице 3.

Определение основной погрешности при однофазной нагрузке производить для прямого направления энергии при номинальном напряжении и значениях тока в одной из фаз (поочередно для каждой фазы А, В, С), приведенных в таблице 4.

Таблица 4.

Для счетчиков класса точности 1.0 результат проверки в режиме несимметричной нагрузки считают положительным, если разность между значениями погрешности, выраженной в %, при однофазной и симметричной многофазной нагрузке при базовом токе 1б и коэффициенте мощности, равном 1, не превышает 1,5 %.

• 5.5. ПРОВЕРКА ОТСУТСТВИЯ САМОХОДА.

Проверку отсутствия самохода производить при симметричном напряжении, составляющем 115% от номинального и отсутствии тока в последовательной цепи в нормальных условиях применения.

Для проверки отсутствия самохода используется напряжение Up = 1.15 Un, согласно требований МЭК 62053-21 (Up = 265 В при Un = 230В).

• •  Отключите счетчик от сети по меньшей мере на 10 с.

• •  Подключите испытательное напряжение U_p и подождите около 10с.

• •  Проверка производится с помощью визуального наблюдения за состоянием светодиода основного передающего устройства счетчика и индикаторами дисплея.

• •  Продолжительность испытаний составляет 1 мин.

Результат проверки считается положительным, если в течение времени наблюдений:

• 1. Испытательные светодиодные выходы активной и реактивной энергии имеют постоянное свечение. (т.е. не выдают ни одного импульса).

• 2. На ЖК дисплее не светятся индикаторы направления активной и



Это означает, что счетчик остановлен и не ведет счет энергии.

• 5.6. ПРОВЕРКА ПОРОГА ЧУВСТВИТЕЛЬНОСТИ.

Порог чувствительности счетчика проверять при симметричной нагрузке, номинальном напряжении, cos9=1 (для активной энергии) и sin9=1 (для реактивной энергии).

a) Подать на счетчик ток нагрузки в размере 0.1% от номинального тока Ib =5 A, при номинальном трехфазном напряжении ином. Счетчик должен оставаться нечувствительным.

• 1. Испытательные светодиодные выходы активной и реактивной энергии должны иметь постоянное свечение. (т.е. не выдают ни одного импульса).

• 2. Индикаторы направления активной и реактивной энергии на ЖК дисплее не должны светится.

b) Увеличьте ток нагрузки до 0.4% Ib (то есть 20 mA при Ib =5 A от номинального тока Ib =5 A при номинальном трехфазном напряжении ином.

В течение 10 секунд на ЖК дисплее должен появиться индикатор направления активной энергии

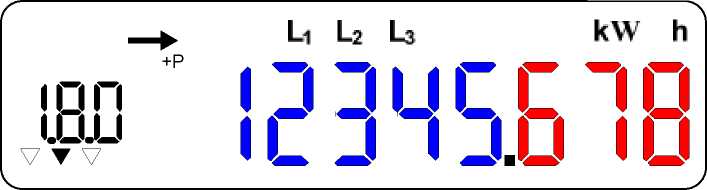

T1 T2 T3

Испытательный светодиодный выход активной энергии должен начать мигать.

Аналогично проверяется порог чувствительности счетчика для реактивной энергии

• •   Подключите ток нагрузки равный 0.2% от базового тока Ib (то есть 10 mA при Ib = 5 A) подайте трехфазное напряжение Un и установите sop = 1. Счетчик не должен считать.

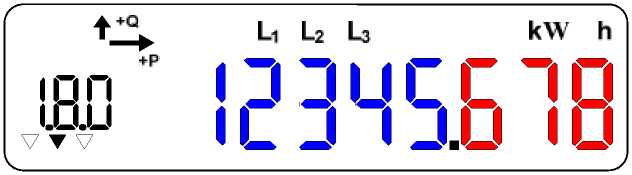

• •  Увеличьте ток нагрузки до 0.5% Ib (то есть 25 mA при Ib = 5 A). Через 10 секунд должна появиться стрелка направления потока реактивной энергии "Q". Тестовый светодиод потребления реактивной энергии больше не горит непрерывно

Результат проверки считается положительным, если за время 30 мин не наблюд ается постоянного свечения испытательного светодиодного выхода соответствующего виду энергии и ее направлению, а также будет получено не менее 1 импульса.

Ускоренные методы проверки отсутствия самохода и порога чувствительности

Отсутствие нагрузки отображается “постоянно горящим” поверочным светодиодом. Состояние поверочного светодиода нельзя увидеть, так как он инфракрасный. Для автоматизированной поверки элемент оптической головки должен иметь возможность фиксировать установившееся состояние. Необходимо проводить следующие тесты:

• • Ток “без нагрузки”

При токе без нагрузки поверочный светодиод должен перейти в состояние “постоянно горящий”. Ток “без нагрузки” составляет 30% тока запуска для счетчиков класса 1 согласно МЭК 62053-21.

• • Ток запуска

При этом токе нагрузки поверочный светодиод должен перейти в состояние не горит. Проверка проводится при 90% тока запуска согласно МЭК 62053-21.

Следующие установки необходимо обеспечить для проверки измерения активной энергии:

• • cos9 = 1, соответственно sin9 = 0

• • Напряжение U = Un

• • Ток без нагрузки 0.15% Ib

• • Ток запуска 0.45% Ib

Минимальное время ожидания отображения результата

(бездействие или запуск) следующее:

• • Время ожидания бездействия: 12 с

• • Время ожидания запуска: 10 с

• 5.7. ПРОВЕРКА ПРАВИЛЬНОСТИ РАБОТЫ ТАЙМЕРА

Визуально проверить все таймеры счетчиков. Они должны показывать текущее время с погрешностью не более ±1 мин и текущий день недели. Погрешность таймеров определяется с помощью секундомера и радиоприемника.

В начале испытания по шестому радиосигналу точного времени запустить секундомер, с помощью которого зафиксировать погрешность таймера счетчика То в момент, когда показания таймера составят ровно 1 минуту следую щего часа.

В конце испытания снова по шестому радиосигналу точного времени запустить секундомер и зафиксировать показания таймера счетчика Ti также, как и в начале испытания.

Вычислить погрешность таймера по формуле :

Тисп - время испытаний в часах.

Рекомендуемое время проверки работы таймера - 1-2 суток.

Допускается контролировать основную погрешность таймера по управляющим импульсам, которые выдает счетчик в конце каждого периода интегрирования средней мощности. Период интегрирования запрограммирован в счетчике и обычно составляет 30 или 15 минут. С этим интервалом следуют импульсы с выхода счетчика. Этот период следует измерять частотомером.

Годными признаются счетчики, у которых основная погрешность таймера не превышает 0,5 с/сутки или отклонение измеренного значения периода интегрирования от расчетного не превышает значений, указанных в таблице 6.

Таблица 6.

Счетчик, прошедший проверку с положительными результатами, признают годным к эксплуатации.

Корпус счетчика после поверки пломбируется пломбой поверителя.

Результаты и дату поверки счетчика оформляют записью в паспорте.

Счетчик, прошедший поверку с отрицательными результатами, запрещается к применению, имеющиеся на нем клейма гасятся специальным знаком, пломбу предыдущей поверки снимают, а на него выдается извещение о непригодности с указанием причины его выдачи.

Счетчик ZMG310xR может содержать две батареи: Батарея 1 слева служит как первичный резерв питания для поддержки календарных часов, управления индикацией и считывания посредством оптического интерфейса, батарея 2 справа служит как резерв питания поддержки календарных часов в случае, если батарея 1 отсутствует или разряжена. Счетчик проводит мониторинг напряжения батареи. При его снижении ниже установленного значения активирует символ батареи на дисплее. Однако, такой мониторинг возможен только в случае активации при параметризации наличия батареи.

Если счетчик снабжен батареей, то её необходимо заменять при появлении следующих событий:

• • На экране ЖКИ мигает соответствующий номер символа ^М, 1 для батареи 1, 2 для батареи 2.

• • Батарея установлена в счетчик более 10 лет назад (предупредительная мера). Рекомендуется записывать дату установки на батарее. Дата замены может зависеть от марки батареи и срока от изготовления до её применения в счетчике.

• • Счетчик часов работы батареи показывает более 100,000 часов (в сервисном режиме считывается под кодом C.6.0).

Только те счетчики имеют символ и счетчик часов работы батареи, которые запараметрированы как “оснащенные батареей”.

Контакты в отделении батареи могут иметь высокое напряжение при подключении по схеме Арона. Открытый отсек защищает от случайного прикосновения к контактам. Убедитесь, что контакты касаются металлических частей.

Не касайтесь батарей голыми руками. Жировые загрязнения и грязь окисляют поверхность батареи и могут привести к плохому контакту.

Батарея 1: Используйте только литиевую батарею номинальным напряжением 3.6 В и такой же конструкции как заменяемая.

Батарея 2: Используйте только литиевую батарею номинальным напряжением 3 В и такой же конструкции как заменяемая.

Убедитесь, что батарея вставлена в соответствии с полярностью (плюс справа у батареи 1, снизу - у батареи 2). Неправильная установка батареи приводит к ее быстрому разряду и не опасна для счетчика.

3 4

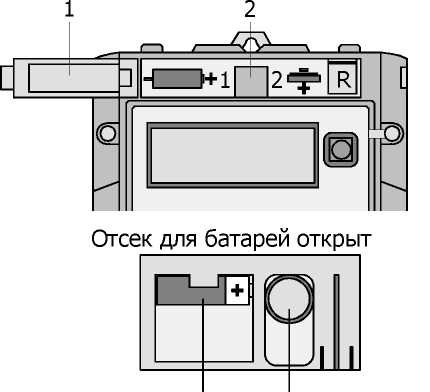

Отсек для батарей

Удалите пломбу с верхней крышки счетчика.

• •  Откройте верхнюю крышку.

• •  Вытащите отсек для батарей при помощи отверстия захвата для (2). Отсек опустите вниз под углом.

• •  Извлеките старую батарею.

• •  Отметьте текущую дату на новой батарее.

• •  Вставьте в держатель новую батарею.

• •  Сбросьте счетчик часов работы батареи в ноль с помощью сервисной программы соответствующей команды или в режиме установки. Соответствующий символ перестанет мигать после сброса.

Сброс счетчика часов работы батареи может быть также выполнен при помощи батареи 1 когда питание счетчика отключено.

• •  Закройте верхнюю крышку.

• •  Вновь опломбируйте верхнюю крышку.

• •  Утилизируйте батарею в соответствии с нормами Украины.

При замене батареи Вы должны проверить установленные дату и время без подключения счетчика к сети и, в случае необходимости, откорректировать их.

Не закорачивайте батареи, даже если они уже разряжены. Это может вызвать взрыв.

Не нагревайте батареи до высоких температур (свыше 80 °C). Это также может вызвать взрыв.

Трехфазные счетчики электроэнергии типа ZMG310 при выпуске из производства пломбируются штифтовыми (т.е. беспроволочными) пломбами, которые изготовлены из специального черного пластика или свинца. Штифт вставляется в место для пломбировки и при помощи пломбиратора специальной конструкции деформируется с нанесением оттиска, что предотвращает удаление штифта из места установки без повреждения пломбы:

Штифт Пломба

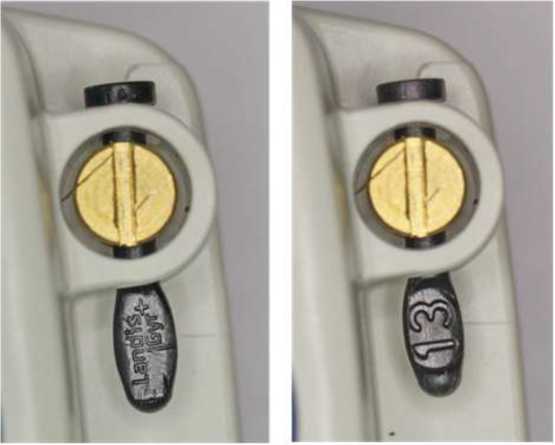

Одна сторона заводской пломбы содержит теснение логотипа завода-производителя Landis+Gyr или L+G, а с другой стороны наносится теснение двух последних цифр года выпуска счетчика из производства.

Пломбы завода-производителя Landis+Gyr признаются в Украине.

© Landis+Gyr

UA-0244778- E450 Счетчики электроэнергии ZMG310CR. Методика поверки
