Методика поверки «ГСИ.Колонки раздаточные Helix серии AdBIue» (РТ-МП-3069-449-2016)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

Государственная система обеспечения единства измерений

Колонки раздаточные Helix серии AdBlue

Методика поверки

РТ-МП-3069-449-2016 г. Москва

2016

СОДЕРЖАНИЕ

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

  • 1.1 Настоящая методика поверки распространяется на колонки раздаточные Helix серии AdBlue, изготавливаемые «Wayne Fueling Systems Sweden АВ», Швеция, и устанавливает объём и методы их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

• 2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 При проведении поверки колонок выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

3 СРЕДСТВА ПОВЕРКИ

3.1 Средства измерений, применяемые при поверке, указаны в таблице 2.

• 3.2 Средства измерений, применяемые при поверке, должны быть поверены и иметь действующие свидетельства о поверке.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки должны выполняться следующие требования безопасности:

• - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй;

• - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

• - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

• - соблюдать требования безопасности, указанные в документации на колонки, применяемое средство поверки и вспомогательное оборудование;

• - поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

• 5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - относительная влажность окружающего воздуха не более 95 %;

• - атмосферное давление от 84 до 106 кПа;

• - температура окружающей среды при первичной поверке (20 ± 5) °C;

• - температура окружающей среды при периодической поверке от минус 25 °C до плюс 60 °C;

• - температура поверочной среды от минус 25 °C плюс 60 °C.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

При внешнем осмотре проверяется:

• - соответствие комплектности колонки требованиям паспорта;

• - отсутствие механических повреждений, не позволяющих провести поверку;

• - отсутствие дефектов, препятствующих чтению надписей, маркировки, дисплея.

Проверить соответствие идентификационных данных программного обеспечения (ПО). Для этого необходимо выполнить следующее:

• - снять корпус блока электроники в соответствии с руководством по эксплуатации:

• - нажать на кнопку CRC на плате iGEM, контрольная сумма и версия будут выведены на дисплей, как приведено в руководстве по эксплуатации;

• - проверить соответствие идентификационных данных ПО приведённых в таблице 3.

Таблица 3 - Идентификационные данные ПО

• 6.2 Проверка герметичности

Герметичность колонки проверяют давлением, создаваемым насосом при закрытом раздаточном кране. Для этого включить насос, заполнить гидравлическую систему колонки. После выдержки колонки под максимальным рабочим давлением в течение 3 минут выключить двигатель насоса, перекрыть краны, соединяющие колонку с мерником, и выдержать систему ещё одну минуту, после чего смочить мыльным раствором места соединений колонки и осмотреть их.

Результат проверки считается положительным, если при осмотре не обнаружено следов течи и при обмыливании стыков и соединений не обнаружена утечка, а давление не снижается более, чем на 0,01 МПа.

• 6.3 Опробование

Проверяют соответствие показаний счетчиков разового и суммарного учета заданной или выданной дозе.

Для этого необходимо выполнить следующие действия:

• - записывают показания счетчика суммарного учета п;

• - выдают установленную задающим устройством дозу;

• - записывают показания счетчика разового учета q;

• - записывают показания счетчика суммарного учета щ;

- определяют значение выданной дозы по формуле

n_}-n = q_x                                            (1)

где qi - значение дозы, отсчитанное счетчиком суммарного учета, должно быть равно значению q, л.

Допускается совместить выполнение операции по п. 6.3 с операцией по п. 6.4.

• 6.4 Определение метрологических характеристик

  • 6.4.1 Определение номинального расхода и относительной погрешности колонки при номинальном расходе

Объём пропущенной через колонку присадки принимают по указателю разового учёта, а время определяют по секундомеру.

Расход Q, л/мин, через колонку вычисляют по формуле

• V х 60

Q =------,                                           (2)

t

где V - объём пропущенной присадки, л;

t - время по секундомеру, с.

Погрешность колонки определяют трёхкратным измерением доз указанных в таблице 4. Погрешность колонок определяют объёмным методом путём непосредственного сличения доз, выдаваемых колонкой, с показанием эталонных мерников по формуле

• V — V

S_v= ^{к ц} Х100,                                    (3)

' у

м

где V_K - объём дозы присадки, выданной колонкой, л;

V_M - объём дозы присадки в мернике, л.

Таблица 4

Результат считается положительным, если значения допускаемой основной относительной погрешности измерений объёма жидкости при температуре окружающей среды (20 ± 5) °C не превышают ±0,25 % и допускаемой дополнительной относительной погрешности измерений объёма жидкости при температуре, отличной от (20 ± 5) °C, в пределах температур окружающей среды и жидкости от минус 25 °C до плюс 60 °C не превышают ±0,25 %.

• 6.4.2 Определение относительной погрешности при наименьшем расходе проводится аналогично п. 6.5.1.

Результат считается положительным, если значения допускаемой основной относительной погрешности измерений объёма жидкости при температуре окружающей среды (20 ± 5) °C не превышают ±0,4 % и допускаемой дополнительной относительной погрешности измерений объёма жидкости при температуре, отличной от (20 ± 5) °C, в пределах температур окружающей среды и жидкости от минус 25 °C до плюс 60 °C не превышают ±0,25 %.

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

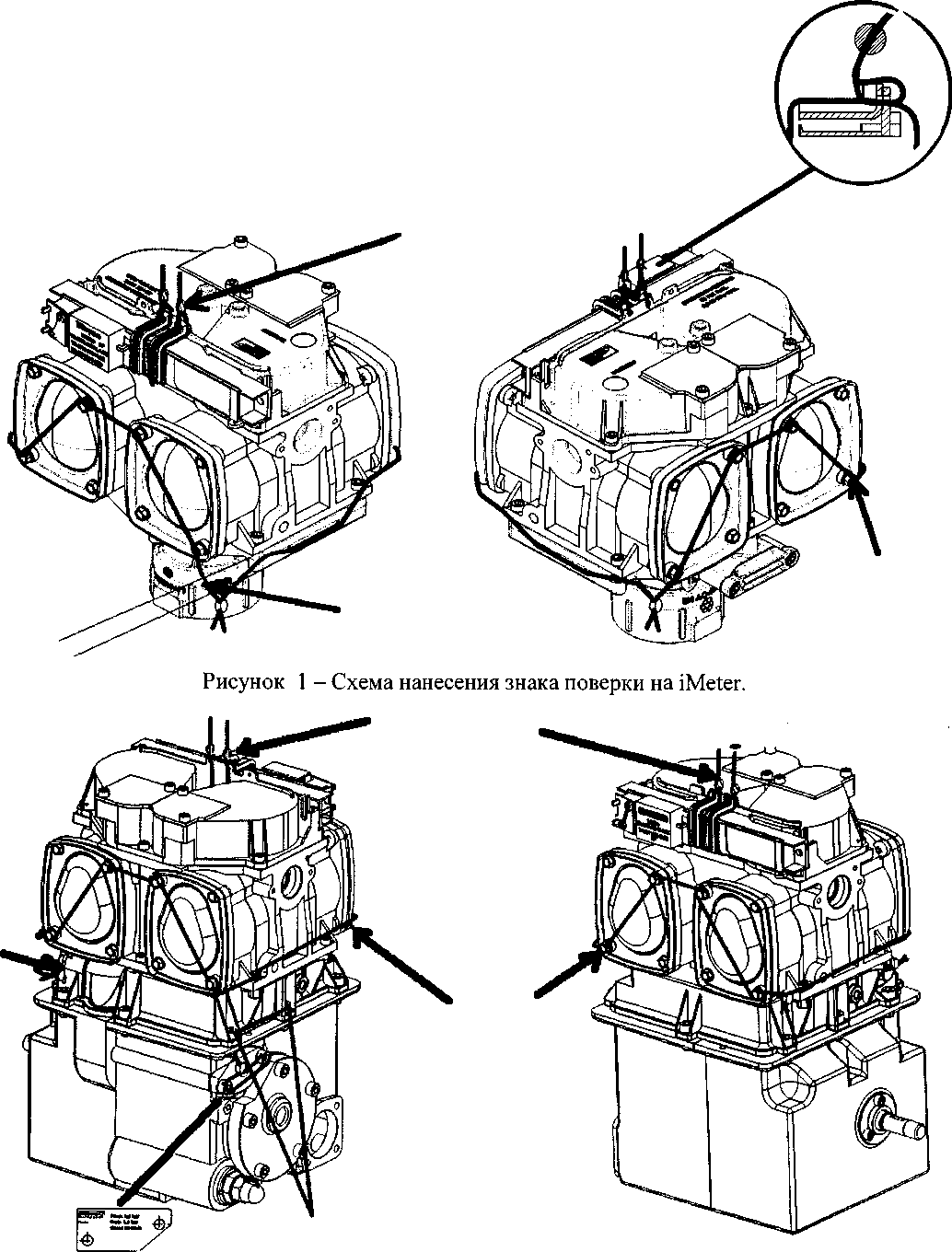

7.1 При положительных результатах знак поверки наносится на свидетельство о поверке или в паспорт, на электронный блок и измеритель объема iMeter в соответствии с рисунками 1-3.

Рисунок 2 - Схема нанесения знака поверки на iMeter.

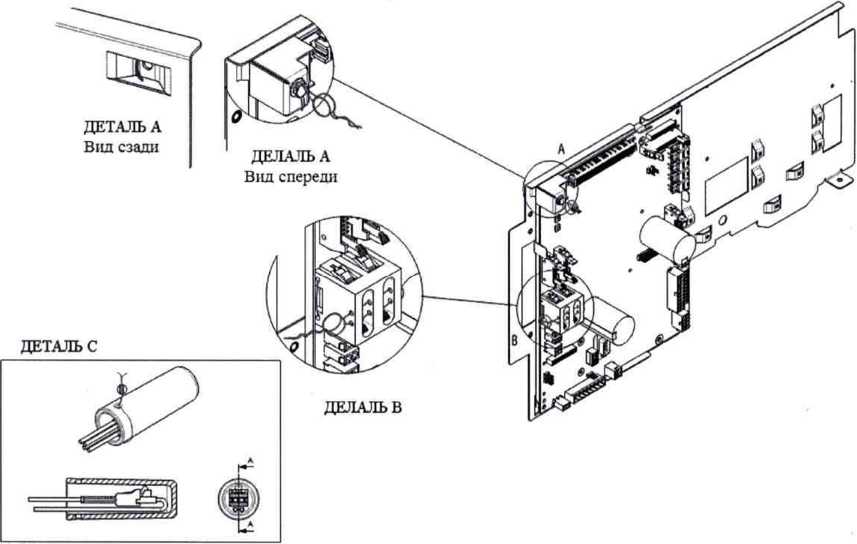

Рисунок 3 - Схема нанесения знака поверки на электронный блок.

• 7.2 При отрицательных результатах поверки колонку к эксплуатации выдают извещение о непригодности с указанием причин.

  не допускают,
