ВАТТМЕТР ПОГЛОЩАЕМОЙ МОЩНОСТИ ТЕРМИСТОРНЫЙ МЗ-28

МЕТОДИКА ПОВЕРКИ

2.720.004

2.7. ПОВЕРКА ВАТТМЕТРА

Настоящий раздел технического описания составлен в соответствии с требованиями ГОСТ 8.392—80 «Ваттметры СВЧ малой мощности и их первичные измерительные преобразователи диапазона частот 0,03—78,33 ГГц. Методы и средства поверки».

Периодическая поверка производится один раз в год после гарантийного срока или после ремонта.

2.7.1. Операции и дредства поверки

При проведении поверки производятся операции и применяются средства поверки, указанные в табл. 5.

2.7.2. Условия поверки и подготовка к ней
  • 2.7.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура' 293zfc5K (20+5°С); относительная влажность воздуха '65±15%; атмосферное давление 100+4 кПа (750+30 мм рт. ст.); напряжение сети 220+4,4 В 50+0,5 Гц.

  • 2.7.2.2.  Ваттметры, предъявленные на поверку, должны быть полностью укомплектованы.

Перед проведением операций поверки необходимо выполнить следующие подготовительные работы:

проверить комплектность ваттметра;

разместить поверяемый ваттметр на рабочем месте, обеспечив удобство работы и исключив попадание на него прямых солнечных лучей;

подсоединить ВЧ переключатель, соответствующий поверяемому тракту, к мосту ваттметра Я2М-64.

Перед включением питания ваттметра необходимо выпол пить требования, указанные в пунктах 2.2 и 2.3.

32

Номер пункта настоящего ТО

Наименование операций, производимых при поверке

Поверяемые отметки'

2.7.3.1

  • 27.3.2

  • 27.3.3

Внешний осмотр | Опробование г

I

Онределепке    j

метрологических ? параметров: определение основной погрешности ваттметра без учета погрешности рассогласования его входа

а) поэлементным методом

2.7.3.3а

Определение погрешности моста на постоянном токе

. На 0,05;

На

0.15?;

пределе 0,15 мВт—

0,10; 0,15

пределе 0,5 мВт—

0,3; 6,5

На

2,5;

пределе 7,5 мВт

5; 7,5

На остальных пределах на конечных отметках шкал

Допускаемые значения погрешностей, предельные значения параметров

Средства поверки

образцовые

вспомогательные

'±10% в тракте 50 Ом

■± 1Оо/л при измерении мощности от 0,1 до 10 мВт в тракте-75 Ом;

±12 при измерении мощности свыше 10 до 1000 мВт в тракте 75 Ом;

dz 15% в трактах 50 и 75 0м при работе с кабелями

Зи = ± f 2.4- 0,5

МСР-60М

НЭ»-65 Р-:63/2

М-95

в диапазоне измеряемых мощностей свыше 0,1 до 10 мВт

10,54-1,5—^ %

\         Рх/

в диапазоне измеряемых мощностей от 0,05 до 0.1 мВт

s? ________

Номер пункта настоящего ТО

Наименование операции, производимых при поверке

Поверяемые отметки,

2 7.3.3^ I Определенно К ctU

I

f

I

1,0; 1,5; 2Д 2,5; 3,0;

3,5; 4,0; 4,5; 5,0; 5.5 ГГц в тракте 50 Ом

1,0; 1,5; 2,0; 2,5; 3 0 ГГц в тракте 75 Ом

2.7.3.3в | Определение К эф

I I

>

1,0, 1,5; 2,0; 2,5; 3,0;

3,5; 4,0; 4,5; 5,0; 5,5 ГГц в тракте 50 Ом

1,0; 1,5; 2,0; 2,5; 3,0 ГГц в тракте 75 Ом

Допускаемые значения погрешностей.; предельные значения параметров

Средства поверки

образцовые

вспомогательные

1,3 в диапазоне 0,02—

В8-7, Pl-36, Р1-37,

Г ГГц

Г4--107, Г4-76А

Г4-78,  Г4-79,

Г4-80, Г4-81,

1,5 в диапазоне свы-

36-29, 36-33,

ше 1 до 5,5 ГГц

36-35, 36-36

1,7 с ВЧ кабелем в

диапазоне от 0,02 до

3 ГГц

2,1 с ВЧ кабелем в диапазоне свыше 3 до 5,5 ГГц

1,5 без кабеля

1,7 с кабелем

0,9 в диапазоне от 0,02

Я2М-2;

Г4-107, Г4-76А

до 1 ГГц (±7%)

Я2М-21

КМ-75

МЗ-22А (мост)

Г4-78, Г4.79,

Г4-80, Г4-81,

36,29, 36-33, f

0,8 в диапазоне свыше

36-35, 36-36

1 до 5,5 ГГц (±7%)

43.54            .

0,7 при работе с ВЧ кабелями (±8%)

Номер пункта настоящего ТО

Наименование операций, производимых при поверке

Поверяемые отметки

Допускаемые значения погрешностей, предельные значения параметров

Средства поверки

образцовые

вспомогательные

2,7.3.3Г

Определение Кд

0,02;   0,15;   0,5;   1,0;

115 ±15 в диапазоне

МЗ-22А

Г4>-107,

Г4.76А

1,5; 2,0; 2,5; ЗД 3.5

0,02-3 ГГц (±7,5%)

Я2М-22

Г4-78,

Г4-79,

4,0; 4,5; 5,0; 5,5 ГГц в

Я2М-23

Г4-80,

Г4.81,

тракте 50 Ом

36-29,

36-33,

36-35,

36-36,

0,02;   0,15;   0,5;   1,0;

110± 15 в диапазоне

!

1,5; 2,0; 2,5; 3,0 ГГц в тракте 75 Ом

3-5,5 ГГц (±7,5%)

б») комплектным

1,0; 1,5; 2,0; 2,5; 3.0;

±10% от измеряемой

МЗ-22А

Г4-107»

Г4-76А

I

методом

3,5; 4,0; 4,5; 5,0; 5,5 ГГц

величины

Я2М-21

Г4-78,

Г4.79,

1

в тракте 50 Ом

Я2М-23

Г4-80,

Г4-81,

i

КМ-75

Э6-29,

36-33,

i

1,0; 1,5; 2,0; 2,5;

±15% (с ВЧ кабелями)

Э6-35,

36.36,

|

i

i

3,0 ГГц в тракте 75 0м

43-54

Примечания:

  • 1. Вместо указанных в табл. 5 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

  • 2. Образцовые (вспомогательные средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах и паспортах) о государственной или ведомственной поверке.

СР

СО О:

Наименование

средства поверки

Генератор сигналов высокочастотный

То же

$

$

Вентиль коаксиальный

То же

»

’t-

основные технические характеристики средства поверки

пределы измерения

погрешность, %

12,5—400 МГц нестабильность частоты 2,5 • 10~4

1,5

,0,4-1,2 ГГц нестабильность частоты 0,01;%'

1,5

1,16—1,78 ГГц, нестабильность частоты 1 • 10 4

1

1,78—2,56 ГГц, нестабильность

частоты 1 -10 ~4

1

2,56—4 ГГц, нестабильность частоты 1 • 10~4

1

4—5,6 ГГц, нестабильность частоты 1 ■ 10~4

1

0,9—1,8 ГГц

1,5—3 ГГц

2,35—4,7 ГГц

4—7 ГГц

Рекомендуемое

средство

Примечание

Г4-107

Г4.76А

Г4.78

Г4-79

Г4-80'

Г4-81

96.29

96.33

96-35

96.36

«Линия измерительная

1—7,5 ГГц

То же

1—3 ГГц

Измеритель отношения напряжений

Чувствительность

1 мкВ

Преобразователь падающей мощности

1—3 ГГц .

То же

3—3,5 ГГц

1—3 ГГц

Ваттметр поглощаемой мощности термисторный (индикаторное устройство)

0,004—6 мВт

Норм а л ьный элемент

Микроам перметр

0> 1—100 мкА

Потенциометр постоянного тока

10-6—1,91 В

Магазин сопротивлений

0,01—11111,1 Ом

Частотомер электронно-счетный

0,1— 5,5 ГГц

со

3,2—5

3,8

  • 1.5

  • 2.5

  • 2.5

3,0

  • 1.5

KJJ. 0,005

кл. 1,0

кл. 0,015

кл. 0,02

Pl-36

Pl-37

B8-7

Я2М-23

Я2М-21

KM-75

M3-22A

11Э-65

M-95

P-363/2

MCP-60M

43-54

2.7.3- Проведение поверки
  • 2.7.3.1. Внешний осмотр

При внешнем осмотре проверяются отсутствие механических повреждений, исправность коаксиальных разъемов, возможность установки на нуль электроизмерительных приборов при помощи нуль-корректоров при выключенном питании и четкость фиксации переключателей.

  • 2.7.3.2. Опробование

При опробовании проверяют возможность электрической установки стрелочного указателя на нулевую отметку шкалы.

Опробование проводят на всех пределах измерения с каждым переключателем, входящим в комплект ваттметра.

При обнаружении неисправности ваттметр подлежит забракованию’ и направлению в ремонт.

  • 2.7.3.3. Определение метрологических параметров

Определение метрологических характеристик ваттметра заключается в определении основной погрешности измерения мощности без учета погрешности за счет рассогласования его входа поэлементным или комплектным методами.

Определение основной погрешности ваттметра при поэлементной поверке включает *в себя:

определение погрешности термисторного моста Я2М-64 ла постоянном токе (8М);

определение значения Кст U ВЧ переключателей;

определение значения К8ф и погрешность определения значения Кэф(^кэф) ВЧ переключателей;

определение значения коэффициента деления (Кд ) и по-: грешность определения значения Кд(&а) ВЧ переключателей;

определение погрешности оД Р за счет ухода нуля моста при изменении положения переключателя от «О» на «1».

а) При определении погрешности моста ваттметра на постоянном токе предварительно определяется погрешность установки рабочего сопротивления термистора по схеме рис. 3.

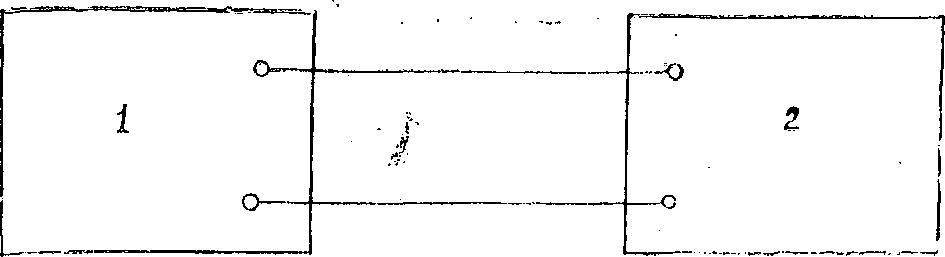

Рир. 3. Схехма определения относительной погрешности

установки рабочего сопротивления

  • 1— мост термисторный, Я2А4-64;

  • 2— магазин сопротивлений МСР-60М.

Определение погрешности установки рабочего сопротивления термистора производится следующим образом.

К клеммам моста ваттметра «ПРЕОБРАЗОВАТЕЛЬ ТЕРМИСТОРНЫЙ» подключить магазин сопротивлений. Установить на магазине сопротивление 149 0м, включить тумблер сети, переключатель «ПРЕДЕЛЫ ИЗМЕРЕНИЙ mW» поставить в положение «5», при этом стрелка индикаторного прибора нахо. дится за пределами шкалы.. Увеличить сопротивление магазина на 10 Ом.

Когда стрелка будет двигаться к нулю, уменьшить сопротивление магазина на те же 10 Ом, при этом стрелка индикаторного прибора будет двигаться в обратную сторону. Увеличить сопротивление магазина на 1 Ом и более (используя ручку «0,1 Ом»), при этом вновь изменится направление движения стрелки (она будет двигаться в сторону нуля). Затем уменьшением сопротивления магазина на 0,1 ОхМ остановить стрелку в любой части шкалы. Дальнейшее уменьшение сопротивления на 0,1 Ом вызывает медленное движение стрелки вправо от установленного положения, а увеличение его на 0,1 Ом—влево.

Рабочее сопротивление термистора будет равным сопротивлению магазина, при котором остановлена стрелка.

Относительная погрешность установки рабочего сопротивления термистора (SRT) определяется по формуле oRT = .Ут~Кт 100%,  .

Rf

Т ■

где RT —величина сопротивления, выставленная на магазине сопротивлений при балансе моста;

R'T —значение сопротивления термистора, указанное на пе. реключателе рабочих сопротивлений термистора (R'T =150Ом). -

Погрешность установки рабочего сопротивления термистора не должна превышать ±0,6%.

Затем определяется погрешность моста ваттметра на постоянном токе по схеме рис. 4.

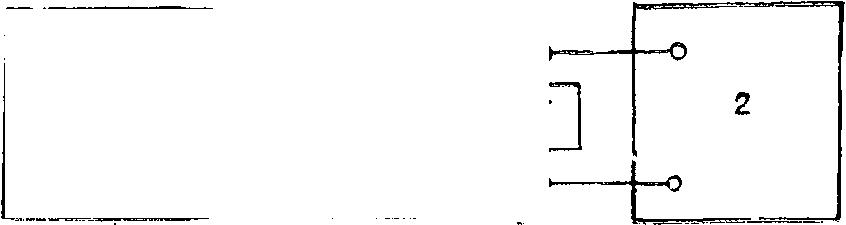

Рис. 4. Схема определения погрешности моста ваттметра

на постоянном токе

  • 1— поверяемый ваттметр (с одним из ВЧ переключателей);

  • 2— потенциометр постоянного -тока Р-363/2;

3, 4—дроссели ( L?>0,5 Г R.>500 Ом );

5—конденсатор типа МБГО, С=10мкФ

Параллельно с ВЧ переключателем к мосту ваттметра к • клеммам «ПРЕОБРАЗОВАТЕЛЬ ТЕРМИСТОРНЫЙ» через, дроссели 3, 4 подключается потенциометр постоянного тока Р-363/2.

Ваттметр подготавливается к измерениям согласно инструкции по эксплуатации (ин. 2.1—2.4).

При включенном поверяемом пределе измеряется напряжение на термисторе с помощью потенциометра Р-363/2 при нулевом показании ваттметра (Uo). Оно должно быть близким гю

качению к U(J, указанному в табл. 7 для соответствующих Rr

Таблнцл7

'CoupoiiiB.K'iiiic icpMiiciopci (*н )

Напряжение на P.363/2, ( U„)

(Ом)

(BJ

149,1

I                 0,94583

149,2

0,94615

149,3

0,94646

149,4

0,94678

149,5

0,9471

J 49,6

0,94742

149 J

0,94773

119,8

0,94805

149,9

6,9483/

150

0.94868

150.1

0,949

150,2

0,94932

159,3

0,94963

150,4

0,94995

150,5

0,95026

I5(k(i

0,95058

150,7

0,95089

150,8

0,95121

150,9

0,95153

Значение начальной мощности смещения иа термисторе должно быть близким к б мВт. Определяется по формуле

П р и м е ч а ии я:

  • 1. Переключение пределов измерения менее 5 мВт производится после предварительной установки нуля на пределе 5 мВт.

  • 2. При нажатии кнопки «ТОЧНО» потенциометра Р-363/2 допускается ход нуля ваттметра. В этом случае необходимо установить стрелку индикаторного прибора ваттметра на нуль (поверяемую отметку шкалы) при нажатой кнопке потенциометра и повторить измерения.

Ручками установки нуля стрелка индикаторного прибора ваттметра устанавливается на поверяемую отметку шкалы, и на термисторе измеряется напряжение (Ui).

Относительная погрешность термисторного моста ваттметра на постоянном токе (ом ) определяется по формуле

J ___ (Un-- Ul)(Uo+U1) ~

100%,

Рх • Rt • Ю-3

где

Рх —поверяемая отметка шкалы, .мВт;

показании

Uo—напряжение на. термисторе при нулевом

ваттметра, *В

Up- напряжение на термисторе па поверяемой отметке шкалы, В;

R.,. -измеренное значение сопротивления термистора, Ом. Погрешность моста на постоянном токе определяется па следующих отметках?

на пределе 0,15 мВт—0,05; 0,10; 0.15;

на пределе 0,5 мВт—0,15; 0,3; 0,5;

на пределе 7,5 мВт—2,5; 5; 7,5.

Па остальных пределах измерения погрешность определяет, ся на конечных отметках шкал. Измерения проводятся не менее трех раз, и определяется среднеарифметическая величина измерений.

Величина погрешности не должна превышать значений, определяемых по формулам-:                                 <

в диапазоне измеряемых мощностей свыше 0,1 до 10 мВт

в диапазоне измеряемых мощностей свыше 0,05 до 0,1 мВт.

где Р х —поверяемая отметка шкалы;

Рк —конечное значение установленного предела измерений.

б) Определение KctU входа ваттметра производится по схеме рис. 5 на частотах 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5 ГГц с ВЧ переключателем 50 Ом и 1,0; .1,5; 2,0; 2,5; 3,0 ГГп с ВЧ переключателем 75 0м.

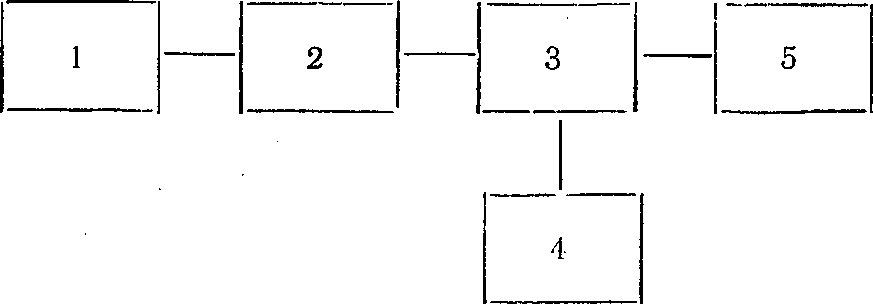

Рис. 5. Схема определения K»ct,U входа ваттметра

1—генераторы ВЧ сигналов Г4-76А, Г4-78,. Г4-79, Г4-8О Г4-81;

  • 2 — аттенюатор или вентили коаксиальные (Э6*29, 36 33 Э6-35, Эб-36);

  • 3 — линии измерительные (Pl-36, Р1-37);

  • 4 — измеритель отношения напряжений В<8 7;

  • 5 — лов'еряемын ваттметр

Определение KctU входа ваттметра производится по методике в соответствии с инструкциями по эксплуатации на приборы, указанные, на рис. 5.

Определение К U входа ваттметра должно производиться при балансе моста в положении ВЧ переключателей «1» и «100».

Определение KctU входа ваттметра в диапазоне 0,02 — 4,0 ГГц производится >с помощью панорамных цзмерителеп KctU РК2-47.

Уровень СВЧ мощности, подаваемой па ВЧ переключатель в положении «1», не должен превышать 10 мВт, т. к. при большей мощности не гарантируется величина рабочего сопротивления терморезистора.

Кст U не должен превышать значений, указанных в и. 1.2.5.

в) Определение Кэф ВЧ переключателей (п. 1.2.10) производится по схеме рис. 6 на частотах 1,0; 1,5; 2,0; 2,5; 3,0 ГГц в коаксиальном тракте 75 0м и 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5 ГГц в коаксиальном (тракте 50 Ом.

Значение Кэф на частотах ниже 1,0 ГГц определяется из графиков, приведенных в приложении формуляра на ваттметр.

При пользовании графиками необходимо пользоваться той прямой, значение Кэф которой на частоте 1,0 ГГц соответствует-значению Кэф на частоте 1,0 ГГц, приведенному в формуляре.

При определении значения КЭ|> согласно схеме рис. 6 ВЧ переключатель устанавливается в положение «1» и подключается к образцовому термисторному мосту. Белому штепселю соответствует рабочий выход (от термистора), черному—корпусной.

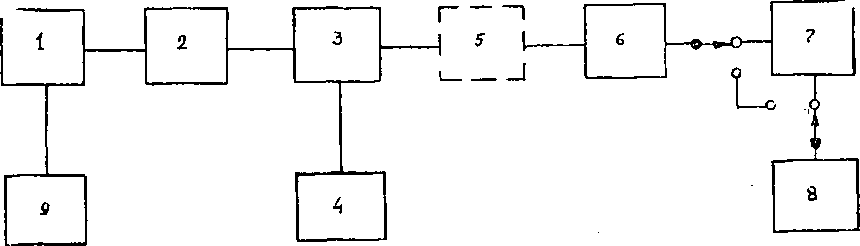

Рис. 6. Схема определения К эф ВЧ переключателей ваттметра

  • 1 — генераторы ВЧ сигналов Г4-76А, Г4-78, Г4-79, Г4-80. Г4-81;

  • 2 — вентиль коаксиальный Э6-29,  Э6-33,  Э6-35,  36-36;

  • 3 — преобразователи падающей мощности (калибраторы СВЧ мощности)

Я2М-23, Я2М-21;

  • 4 — мост ваттметра МЗ-22А;

  • 5 — коаксиальный переход из комплекта ваттметра для ВЧ переключа

теля 50 Ом;

  • 6 — поверяемый ВЧ переключатель ваттметра;

7—-резистор типа С2-10 (50 Ом ±0,2%);

8 — мост ваттметра МЗ-22Л;

О — частотомер 43-54.

Поверка ВЧ преобразователей по КЭф производится путем измерения мощности термисторным мостом (8) с поверяемым ВЧ переключателем и образцовым (4), измерителем мощности. Уровень мощности на выходе поверяемого ВЧ переключателя должен быть не менее 4—5 мВт.

Определение К эф ВЧ переключателей с мостом ваттметра МЗ-22А производится на рабочем сопротивлении 200 Ом. При этом переключатель подключается к мосту через сопротивление 50 0м±0,2% типа С2-10, включенное последовательно■ в цепь рабочего термистора.

Кэф определяется по формуле

iz             0,75 • Р„ • А

l^-эф ИЗМ          /1    |т/            гл ,

а(1--|Котр. в ]“)-Ро

где Ри—мощность, измеренная термисторным мостом, в схему которого включен поверяемый ВЧ переключатель;

Р()—показания образцового моста;

а—коэффициент передачи преобразователя падающей мощности;,.

Котр J —модуль коэффициента отражения на входе поверяемого ВЧ переключателя;

II/ [__ KctU 1 .

|Котр- вНксти+1 ’

А—коэффициент, учитывающий потери в коаксиальном переходе (для ВЧ переключателя 50Ом);

А=1 в диапазоне частот от 1 до ЗГГц,

’Л^ 1,005 в диапазоне частот свыше 3 до 5,5 ГГц.

Отсчет Ро и Ри производится одновременно, количество измерений на одной частоте не менее пяти-

По результатам пяти измерений определяется среднее арифметическое значение Кэф и заносится в формуляр па ватт метр. Разброс значений Кэф в каждом ряду из пяти измерении должен быть по более ±2,0%.

. 100 % < 2 %,

аср

где- 7гп;1х» 7min> 7ср—максимальное, минимальное и среднее арифметическое значения Кэф для ряда из пяти измерений.

При поверке ВЧ переключателей с мостами термисторными, имеющими значения рабочих сопротивлений 150 Ом, 1( изм подсчитывается по формуле

р '. А

т/        ____________г н 1__________

г» вф ИЗМ       /1 /г/           гл }

а-(1— /Котр. п/-)-Ро

где Р ,/ -мощность, измеренная термисторным мостом, в схем}7 которого включен поверяемый ВЧ переключатель.

Погрешность аттестации ВЧ переключателя по КЭф вычисляется по формуле

Ок»ф=йкэф I + Тз°рь

где оКэф— погрешность аттестации ВЧ переключателя по Кэф оКЭф1 — погрешность аттестации ВЧ переключателя по Кэф без учета погрешности за счет рассогласования

Зкэф = ± )/" & 12 4~ 2о22 V 4“ ^42 4“ ^52 э

где S1 -- относительная погрешность коэффициента передачи преобразователя падающей мощности, приведенная в свидетельстве по его аттестации;

^ — относительная погрешность моста ваттметра МЗ-22А;

— относительная погрешность за счет неточности значения Ксти, равная

о,, = К0-гр 1* ‘ SKctU ,

где Кр в--коэффициент отражения, измеренный на входе поверяемых ВЧ переключателей в диапазоне частот от 1 до ЗГГц или коэффициент стоячей волны, измеренный на входе коаксиального перехода, подключенного к поверяемому ВЧ переключателю 50 Ом в диапазоне частот свыше 3 до 5,5 ГГц;

SKctII— относительная погрешность определения коэффициента стоячей волны (oKf lU < 10%)

о4 — случайная погрешность результата измерения Кэф ВЧ переключателя, которая определяется по формуле

8-:Iin ( ..-«max—f 0Q % < , j g % ,

Х        «ср       /

где Рп — коэффициент, зависящий от числа измерении;

»лп — 0,58 для пяти измерений;

S-— относительная погрешность за счет потерь в коаксиальном переходе (для ВЧ переключателя 50 Ом);

S5 = 0 в диапазоне от 1 до 3 ГГц (без коаксиального перехода);

Sf) = 0,5% в диапазоне частот от 3 до 5,5 ГГц;

Gp] — относительная погрешность за счет рассогласования при определении значения К8ф, равная

100

где | Котр Эф| ~ модуль эффективного коэффициента отражения выхода преобразователя падающей мощности, приведенной в свидетельстве по его аттестации; —весовой коэффициент, зависящий от отношения 3 г

~~— и определяемый по табл. 8.

Таблица 8

Зор | z          ЗВрj

0

1

2

4

6

8

10

У °м2+°кэф 12+°Д р2

11’  13

0

0,53

0,7

0,85

0,93

0,97

0,98

При этом должно выполняться условие

где КЭф; К»фнзм—значения коэффициента эффективности, полученное в результате данной проверки и приведенное в формуляре (предыдущая аттестация);

Ч?ф-«ям -- значения погрешности коэффициента эффективности ваттметра, указанное в и. 1-2.9 и полученное в результате данной аттестации в %

Величина 1\Эф 113м. должна быть не менее значений, указанных в и. 1.2.9. Если условие ие выполняется, то в формуляр записывается значение К эф, полученное в результате данной аттестации (поверки).

г) Определение коэффициента деления ваттметра производится ио схемам рис. 7 и 8.

Рис. 7. Схема определения значения коэффициента деления ваттметра в диапазоне частот от 0,02 до 1 ГГц с ВЧ переключателем 50 Ом и в диапазоне частот от 0,02 до 3 ГГц с ВЧ переключателем 75 Ом

  • 1—генераторы СВЧ сигналов Г4-107, Г4-76А, Г4-78, Г4-79. Г4-80;

  • 2 — аттенюатор из комплекта ваттметра МЗ-28;

  • 3 —поверяемый ваттметр

5

Рис. 8. Схема определения значении коэффициента деления ваттметра в диапазоне частот 1—5;5 ГГц с ВЧ переключателем 50 Ом

  • 1— генераторы СВЧ сигналов Г4-76А, Г4-78, Г4-79, Г4-80, Г4-81;

  • 2— вентили коаксиальные 36-29, 36-33, 36-35, 36-36;                  -1

  • 3— поверяемый ваттметр

Для поверки ваттметра ио коэффициенту деления (К.) на вход ВЧ переключателя через соответствующий аттенюатор (из комплекта ваттметра) с ослаблением не менее 10 дБ и коэффициентом стоячей волны не более 1,1 (рис. 7) или вентиль (рис. 8) подается мощность от генератора сигналбв.

Регулировкой выхода генератора величина мощности устанавливается около 10 мВт и измеряется поверяемым ваттметром без делителя мощности (ВЧ переключатель в положении «1»). Затем эта мощность измеряется поверяемым ваттметром с делителем мощности (ВЧ переключатель в положении «100»).

Коэффициент деления определяется как отношение

где ?! и Р2 — значения мощности, отсчитанной по шкале повел ряемого ваттметра при первом и втором измерениях соответственно.

Определение коэффициента деления ваттметра производится на частотах-: 0,02; 0,15; 0,5; 1,0;   1,5; 2,0; 2,5; 3,0; 3,5; 4,0: 4,5

5,0; 5,5ГГц с ВЧ переключателем 50О?л и 0,02; 0,15;'0,5; 1,0, 1,5; 2,0; 2,5; 3,0 ГГц с ВЧ переключателем 75 0м.

Измерение коэффициента деления производится не менее трех раз на каждой частоте. За действительное значение коэффициента деления принимается среднее арифметическое результатов измерений.

Погрешность измерения коэффициента деления (&л ) вычисляется по формуле

5 А == ±(&Л1~И 'Л ’Л где Sa i — относительная погрешность измерения коэффициента деления (Кд) ВЧ переключателя без учета погрешности за счет рассогласования

1 — ± У SMI'2' -j- 6МЛ

где

О

"М J

<) г носи тел ь пая ног р еш ы ос ть тер мистор -ного моста ваттметра на постоянном

токе в проверяемых отметках шкал;

у < - весовой коэффициент,

зависящий от

отношения -

И

определяемый

по табл, 9.

Т а б л и

и. а 9

3(орI Г Ор2)

Зйр2

0

1

9

4

(S

8

10

/ V 4-Чсэф2“Г °А 12

1

*/ « •/

12) И

0

0/25

0.49

0,66

0,76

0,82 У

0,85

ор2 относительная погрешность за счет рассогласования при определении значения Кл ВЧ переключателя,

ор2~ 4s-2-K0Tr л (|КоЧ1 p.J | К'отр fi?.|)-lW% для диапазона часлог 0,02 - -1,0 ГГн. (ВЧ переключатель 50 Ом),

для диапазона часют 0.02—3 ГГп (ВЧ переключатель 75 0м),.

■ ■■" i 2 * Кр. и (| Котр в 11 ~Г } Ко гр bj| ) ■ 100(о для ди а -навои а частот свыше 1 до 5,5 ГГц (ВЧ переключатель 50 Ом),

где j Ku?), л I - модуль коэффициента отражения развязывающего аттенюатора (из комплекта ваттметра),

j, |Кр. з21 — модули коэффициентов отражения на входе ВЧ переключателя в положениях ..,1“ и „100е соответственно.

р н|— модуль коэффициента отражения вентилей коаксиальных.

Величина К;1 должна соответствовать значениям, указанным в п. 1.2-10.

Погрешность измерения К., не должна превышать ±7,5%.

jl Ногреш>пшть ju C'i<?i уход.» нуля моста /12М-64 при изменении положения переключи геля <ч /Ол- на Ь, (o.\j?) опрс-шлястся следующим образом

134 переключатель ваттметра установить в положение «О?/, а переключатель «ПРЕДЕЛЫ ИЗМЕРЕНИЙ mW» установить в положение 0,15.

Включить ваттметр А'13-28 в сеть. После времени установления рабочего режима стрелку прибора ручками «УСТАНОВКА НУЛЯ» вывести на середину шкалы ( д).

Затем ВЧ переключатель перевести в положение «1» (без подачи СВЧ мощности ВЧ переключатель нс подключен к источнику мощности) и отсчитать показание измерительного прибора (а ). Абсолютная погрешность изменения за счет ухода пуля составит

. 771

(мкВт), юг.ч;! Щ,-          1.0'Ло,

**

где- р   зп; I чс и i I е и вменяемой Мощности.

Уход нуля шитмсгра (щ-—• ) не должен превышать omkBi.

Величина погрешности не должна нревыша гь .зн я' • ei I пя где — погрешность термисторного моста ваттметра на постоянном .токе;

( тш а ш= ,| погрешнее гь

!Ш 1

ни .ш несогласованности его

входа

лам:

Г\

Гг: -

О,

осз \чс1а по грешное ги вычисляемся но форму-в диапазоне измеряем ых мо щностей 0,1—10 мВт;

р2) в диапазоне измеряемых мощностей

10 мВт—1 Вт,

^кэфх—погрешность определения значения К3ф ВЧ переключателя ваттметра без учета ио-репшосгз за счет, рассогласования;

одр --погрешность за счет ухода пуля моста Я2М-61 при изменении положения переключателя с ,,и“ на „Iй-ом.....-погрешность определения значения Кд ВЧ переклю

чателя ваттметра без учета погрешности за счет рассогласования;

Gpj —• погрешность за счет рассогласования при определении значения 1СИ1, ВЧ переключателя;

ор2 • погрешность за счет рассогласования при определении значения Кд ВЧ переключателя;

7!........весовой коэффициент,-зависящий от отношения

В Ч/ !-^фг т'Ч.Р';

и онренеляемый пн табл. 8,

\

1

72 —весовой коэффициент, з.анисяшюн от отношения

Основная погрешность наттки-i рл бс,- учета hoi решноетн за счет рассогласовани-я при комнлш. • ной поверке определяется но с.Хоме рис. .9.

Нис. 9. Схема комплектной поверки ваттметра

  • 1 -- генератор СВЧ сигналов Г4-78, Г4-80, 1'4-81;

  • 2 - вентиль коаксиальный Э6-29, Э6-33, 96-35, Э6-36;

л - преобразователь падающей мсипиом;; Ч2Л'А-23, Я2М-24;

1 — м ост ваттметр а М3 • 22 Ь ■

  • 5 — и о в ер я е м ы й в аттм ет р:

  • 6 — частотомер 43-51

Основная погрешность ваттметра при комплектной поверке определяется по формуле

8 = ± I —            - 1 Г- Ю0% г Рж-ф-а !\йф           |

где PfjTc*!—мощность, измеренная поверяемым ваттметром;

Робр —мощность, измеренная мостом ваттметра МЗ-22А;

л—коэффициент передачи преобразователя падающей мощности;

К3ф —коэффициент эффективности ВЧ переключателя.

Определение основной погрешности ваттметра производится в положении ВЧ переключателя «1» при уровнях СВЧ мощности 0,5—5мВтиа частотах 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0,  5,5 ГГц в тракте 50 Ом и 1,0; 1.5; 2,0;   2,5; 3,0 ГГц в

тракте 75 Ом.

Полученная величина основной погрешности ваттметра без учета погрешности за счет рассогласования его входа не должна превышать значений, указанных в табл. 5

2 7.4. Оформление результатов поверки

  • 2.7.4.1. При государственной поверке положительные результаты записываются в раздел формуляра «Периодическая поверка основных нормативно-технических характеристик» н заверяются подписью поверителя п оттиском поверив ел иного клейма.

  • 2.7.4.2. При ведомственной поверке положительные резуль таты записываются в протоколы поверки, форма которых приведена в приложении 10, и заверяются в порядке, установлен ном органом ведомственной метрологической службы.

  • 2.7.4.3. Запрещается выпуск в обращение приборов, про шедших поверке с отрицательными результатами.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
