Методика поверки «Измерители параметров электробезопасности мощных электроустановок MZC-310S производства фирмы "SONEL S.A.", Польша» (MZC-310S-11 МП)

СОГЛАСОВАНО

Руководитель ГЦИ СИ

УТВЕРЖДАЮ

ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЭЛЕКТРОБЕЗОПАСНОСТИ МОЩНЫХ ЭЛЕКТРОУСТАНОВОК

MZC-310S

Производства фирмы «SONEL S.A.», Польша

МЕТОДИКА ПОВЕРКИ

MZC-310S-11 МП

Москва 2011

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

• 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

  • 5.1 Внешний осмотр.

  • 5.2 Опробование.

  • 5.3 Определение метрологических характеристик

    • 5.3.1 Определение абсолютной погрешности измерения напряжения постоянного тока

    • 5.3.2 Определение абсолютной погрешности измерения частоты и напряжения переменного тока (True RMS).

    • 5.3.3 Определение абсолютной погрешности измерения сопротивления цепи 2-х проводным методом

    • 5.3.4 Определение абсолютной погрешности измерения сопротивления цепи 4-х проводным методом

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Настоящая методика поверки (далее по тексту - «методика») распространяется на измерители параметров электробезопасности мощных электроустановок MZC-310S (далее по тексту -«измерители») и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

• 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2

Таблица 1 - Операции поверки

• 1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по 6.2.

Таблица 2 -Средства поверки

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

При проведении поверки должны соблюдаться следующие условия:

• • температура окружающей среды, °С

  15

  85

  30

  198...242;

  49,5

  не более 5 %.

• • атмосферное давление, кПа

• • относительная влажность воздуха, %

• • электропитание - однофазная сеть, В

• • частота, Гц

• • коэффициент несинусоидальности

• 4.2 Поверку по пункту 5.3.4 следует проводить в схеме, подключенной к электрической сети типа TN (по ГОСТ Р 50571), питающейся от трансформатора с номинальной мощностью не менее 400 кВА. Полное сопротивление цепи “фаза-нуль” этой сети не должно превышать 0,7 Ом.

• 4.3 Поверку по пункту 5.3.5 следует проводить в схеме, подключенной к электрической сети типа TN, питающейся от трансформатора с номинальной мощностью не менее 800 кВА. Полное сопротивление цепи “фаза-нуль” этой сети не должно превышать 100 мОм.

• 4.4 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 4.5 В качестве элементов питания поверяемого измерителя, необходимо использовать щелочные (алкалиновые) элементы питания 1,5 В типа R14. Использование солевых или аккумуляторных элементов питания недопустимо.

• 4.6 Определение метрологических характеристик должно проводиться со штатными калиброванными проводами фиксированной длины, из комплекта измерителя. Провод PEN - 1,2 м. Провод L - 1,2 м; 5 м; 10 м или 20 м. Перед выполнением измерений, в меню измерителя - “УСТАНОВКИ ИЗМЕРЕНИЯ ПЕТЛИ”, необходимо выбрать соответствующую длину используемого провода L.

• 4.7 Перед проведением поверки по пунктам 5.3.4 - 5.3.5, необходимо:

• - в меню измерителя - “УСТАНОВКИ ОТОБРАЖЕНИЯ” установить:

• - “РЕЗУЛЬТАТЫ” - “ВСЕ”;

• - “ОСНОВНОЙ РЕЗУЛЬТАТ” - “Zs”.

• - в меню измерителя - “УСТАНОВКИ ИЗМЕРЕНИЯ ПЕТЛИ” установить:

• - “ИЗМЕРЕНИЕ (4p)” - “- -“.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:

• •  комплектности измерителя в соответствии с руководством по эксплуатации;

• •  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• •  все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

• 5.3 Определение метрологических характеристик.

Поверяемый измеритель подключают к калибратору В1-28 (см. рисунок 1). На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение U. Включают питание измерителя с помощью клавиши @. На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А. Измеритель производит измерение напряжения автоматически после включения питания. Фиксируют показания поверяемого измерителя, и результат заносится в эти же таблицы.

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения напряжения постоянного тока, действующего значения напряжения переменного тока, частоты переменного тока,

где MZC-310S - поверяемый измеритель; В1-28 - калибратор универсальный.

Абсолютную погрешность измерения определяют по формуле:

где   Хуст - показания калибратора

Хизм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А.

Поверяемый измеритель подключают к калибратору В1-28 (см. рисунок 1). На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение U. Включают питание измерителя с помощью клавиши @. На калибраторе устанавливают значения в точках, в соответствии с таблицами А.2, A.3 Приложения А. Измеритель производит измерение напряжения и частоты автоматически после включения питания. Фиксируют показания поверяемого измерителя, и результат заносится в эти же таблицы.

Абсолютную погрешность измерения частоты и действующего значения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.2, А.3 Приложения А.

Поверяемый измеритель подключают к магазину сопротивлений ММС-1 и сети типа TN (см. рисунок 2). На ММС-1 устанавливают значение сопротивления - 0 Ом. На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение 2p (Imax=42 А). Включают питание измерителя с помощью клавиши [О~|. Измеритель автоматически переходит в режим измерения напряжения переменного тока.

Проводят измерение значений активного (R0) и реактивного (Х0) сопротивления сети, нажатием клавиши [^ЭТАНТ] в момент присутствия на дисплее значения напряжения и надписи “ГОТОВ”. Измерение происходит в течении 10 мс с максимальным измерительным током не превышающим 42 А. По окончании измерения фиксируют полученное значение R0, Х0. Эти значения используется при расчете погрешности по формулам (2), (3).

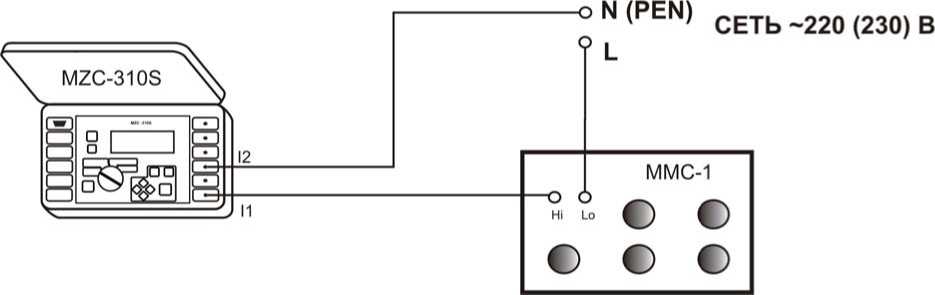

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи “фаза-нуль” 2-х проводным методом ,

где MZC-310S - поверяемый измеритель;

ММС-1 - магазин мер сопротивлений петли короткого замыкания.

Добавляют в схему катушки LN-1, в соответствии с таблицей А.4 Приложения А, соблюдая правильность подключения (смотри рисунок 3). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.4 Приложения А. Проводят измерения полного сопротивления. Результат измерения полного сопротивления отображается крупными символами в центральной части дисплея.

В каждой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.

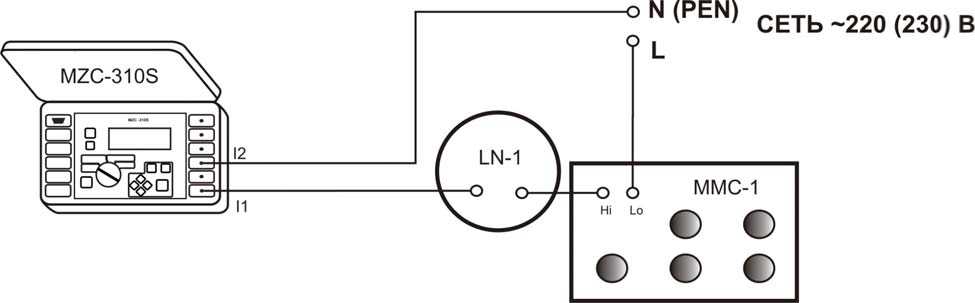

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи 2-х проводным методом ,

где    MZC-310S - поверяемый измеритель;

OD-1-B2 - магазин мер сопротивлений петли короткого замыкания; LN-1 - катушка индуктивности силовой цепи эталонная.

По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения полного сопротивления определяют по формулам:

^AZ = ^Z„„ ^- 7'~ ^{+ R}0 ⁺ -Rln )^{2 + (+ X}o)’         ⁽²⁾

Xy,„ - 2 * П * f * L                              (3)

где   Z_U3M - показания поверяемого измерителя при измерении полного сопротивления;

R_ycT -значение установленное на магазине (мере) сопротивлений;

R0 - значение активного сопротивления сети;

RLN - значение активного сопротивления катушки индуктивности LN-1;

X0 - значение реактивного сопротивления сети;

Х_уст - реактивное сопротивление катушки индуктивности LN-1 [Ом];

f - номинальное значение частоты электросети [Гц];

L - номинальное значение индуктивности LN-1 [Гн]; п - 3,14.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.4 Приложения А.

Поверяемый измеритель подключают к мере сопротивлений RN-1-P и сети типа TN (см. рисунок 4). На поверяемом измерителе устанавливают поворотный переключатель режимов работы в положение 4p (Imax=280 А). Включают питание измерителя с помощью клавиши [~ф]. Измеритель автоматически переходит в режим измерения напряжения переменного тока.

Проводят измерение значений активного (R0) и реактивного (Х0) сопротивления сети, нажатием клавиши t⁸¹**^1-] в момент присутствия на дисплее значения напряжения и надписи “ГОТОВ”. Измерение происходит в течении 30 мс с максимальным измерительным током не превышающим 280 А. По окончании измерения фиксируют полученное значение R0, Х0. Эти значения используется при расчете погрешности по формулам (2), (3).

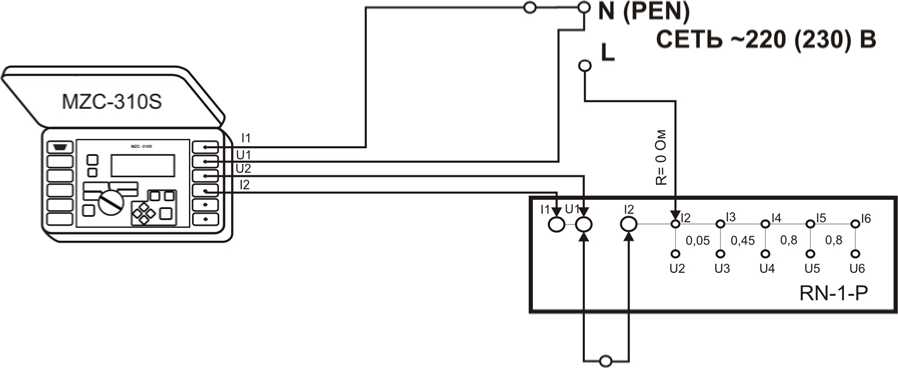

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи 4-х проводным методом ,

где    MZC-310S - поверяемый измеритель;

RN-1-P - мера сопротивлений петли короткого замыкания.

Добавляют в схему катушки LN-1, с номиналами в соответствии с таблицей А.5 Приложения А, соблюдая правильность подключения (смотри рисунок 5). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.5 Приложения А. Проводят измерения полного сопротивления. Результат измерения полного сопротивления отображается крупными символами в центральной части дисплея.

В каждой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.

2 ' о: s; о • го ' 17 • ОТ •

i s ■ О • 2 • о * о ю ' п • (Г '

; ?^з   j⁴   3'5  _oi

I 0,45  | 0.8  | 0.8  |

О   О   О   О

из   U4   U5   U6

RN-1-P

о—9 N (PEN)

_L СЕТЬ ~220 (230) В

2

О

2

о ю и о:

о¹²

0,05 О

U2

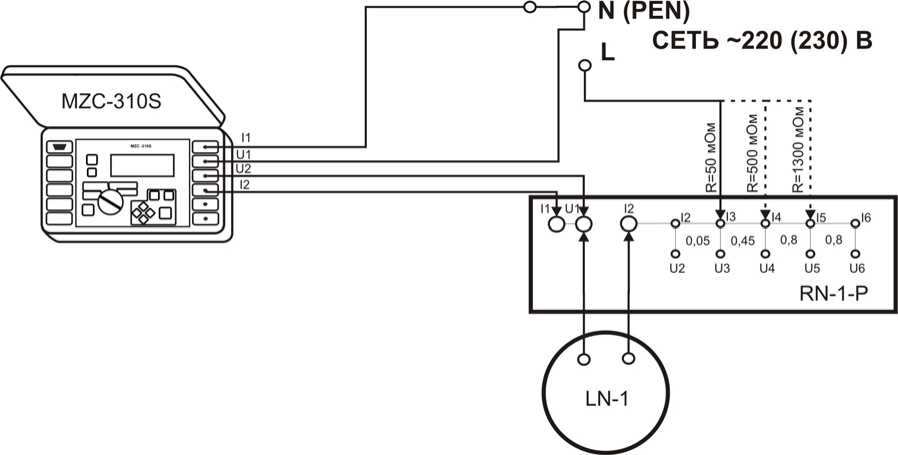

Рисунок 5 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи 4-х проводным методом ,

где    MZC-310S - поверяемый измеритель;

RN-1-P - мера сопротивлений петли короткого замыкания.

По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения полного сопротивления определяют по формулам (2),(3).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.5 Приложения А.

• 6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с МИ 1202-86.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с МИ 1202-86. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Протоколы результатов поверки

Таблица А.1 - Протокол результатов поверки MZC-310S при измерении напряжения постоянного тока.

Таблица А.2 - Протокол результатов поверки MZC-310S при измерении напряжения переменного тока (True RMS) частотой 50 Гц.

Таблица А.3 - Протокол результатов поверки MZC-310S при измерении частоты переменного тока. U =220 В

Таблица А.4 - Протокол результатов поверки MZC-310S при измерении полного сопротивления цепи 2-х проводным методом. Расчеты приведены для R0=0 Ом, X0=0 Ом, RLN=0 Ом.

R₀= | 0,00 |  X₀= | 0,00

Таблица А.5- Протокол результатов поверки MZC-310S при измерении полного сопротивления цепи 4-х проводным методом. Расчеты приведены для R0=0 мОм, X0=0 мОм, RLN=0 мОм.

R0=   |   0,0   | X0=   | 0,0~~|
