Методика поверки «Нагрузки коаксиальные Э913А, Э9-14А, Э9-15» (0.224.033)

НАГРУЗКИ КОАКСИАЛЬНЫЕ Э913А, Э9-14А, Э9-15

МЕТОДИКА ПОВЕРКИ

0.224.033

Поверка нагрузок проводится один раз в шесть месяцев после гарантийного срока или после ремонта.

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 4.

При проведении операций поверки должны соблюдаться следующие условия:

температура 293+5 К (20+5°С); относительная влажность воздуха 65+15%;

атмосферное давление 100+4кН/м² (750+30мм рт. ст.).

3.3.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

отсутствие механических повреждений разъемов;

чистота разъемов;

плавность перемещения поглотителя у нагрузок Э9-15.

В случае обнаружения дефектов нагрузка подлежит забракованию и направлению в ремонт.

Наименование операций, производимых при поверке

Определение метрологических параметров: рабочего диапазона частот, КСВ нагрузок и погрешности аттестации нагрузок:

• 1 ГГц

• 2 ГГц



• 3 ГГц

Допускаемые значения погрешности и предельные значения параметров

Г4-94, Д1-9, ответвитель направленный 2.Э 106.004

±2,5% не более 1,05 ±3% не более 1,05

Г4-95, Р1-25,

Э6-32,   В8-6,   М-244,

Г4-95, Р1-25,

В8-6, М-244

Наименование операций, производимых при поверке

Э9-14А/2              2 ГГц 3 ГГц

• 1 ГГц

• 2 ГГц

• 3 ГГц

  Э9-14А/4

  На постоянном токе

1 ГГц

Примечания:

• 1. Вместо указанных в таблице средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2. Средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 3. Ответвитель направленный 2.Э106.003 Сп выполнен с направленностью 43 дБ на частоте 1 ГГц, сечение коаксиала 16/6,95 мм. Ответвитель направленный 2.Э 106.004 выполнен с направленностью 43 дБ на частоте 1 ГГц, сечение коаксиала 16/4,6 мм.

• 4. Головка детекторная с дросселем 3.219.001 Сп выполнена на диапазон частот 2—3 ГГц, сечение коаксиала 16/4,6 мм. Головка детекторная с дросселем выполнена на диапазоне частот 2—5 ГГц, сечение коаксиала 16/6,95 мм (3.219.007 Сп).

• 5. Чертежи на направленный ответвитель и детекторную головку поставляются -по требованию потребителя.

3.3.2. Определение метрологических параметров

Проверка диапазона частот, КСВ и погрешности аттестации нагрузок производится:

Э9-13А/1—на постоянном токе; на частоте 1 ГГц по схеме рис. 4; на частотах 2; ЗГГц по схеме рис. 5;

Э9-13А/2—на частотах 2; 3; 5 ГГц по схеме рис. 5;

Э9-13А/3, Э9-13А/5—на постоянном токе; на частотах 2; 3; 4 ГГц: по схеме рис. 6; на частоте 1 ГГц по схеме рис. 4; Э9-13А/4—на частотах 3; 5 ГГц по схеме рис. 6;

Э9-13А/6—на частотах 3,0; 4,5 ГГц по схеме, рис. 6;

Э9-13А/7—на частотах 4; 5 ГГц по схеме рис. 6;

Э9-14А/1—на постоянном токе; на частоте 1 ГГц по схеме рис. 4; на частотах 2,0; 2,5 ГГц по схеме рис. 5.

Э9-14А/2—на. частотах 2; ЗГГц по схеме рис. 5;

Э9-14А/3, Э9-14А/4—на постоянном токе; на частоте 1 ГГц по схеме рис. 4; на частотах 2; 3 ГГц по схеме рис. 6;

Э9-15/1—на частотах 2,0"; 3,0 ГГц по схеме рис< 5;

Э9-15/2—на частотах 2,0; 3,5; 5,0 ГГц по схеме рис. 5;

Э9-15/3—на частотах 3,0; 5,0; 7,0; 10,0 ГГц по схеме рис. 5.

Примечание. Значения КСВ, измеренные на разных рабочих местах, имеющих каждое погрешность 2,5%, могут отличаться друг от друга на 3,5%, а на рабочих местах, имеющих каждое погрешность 3%, могут отличаться друг от друга на 4,25%.

Проверка КСВ нагрузок на постоянном токе производится путем измерения сопротивления нагрузок на мосте МО-62.

КСВ нагрузок определяется по формулам: где R — сопротивление нагрузок на постоянном токе,

W — волновое сопротивление.

Измерение КСВ по схеме рис. 4 производится с помощью направленного ответвителя методом «переориентации»: измеряется уровень падающей волны (А_пад) в дБ, затем уровень отраженной волны (А_отр) в дБ, при этом в том и другом случае первичный тракт одного и того же ответвителя нагружается измеряемой нагрузкой. В качестве индикатора используется установка длй калибровкц аттенюаторов Д1-9.

Значение КСВ рассчитывается по формуле

ксв = 4тп^Л ’

*

где             -jU- = anti lg

N = (А_отр —А_пад), дБ.

За конечный результат принимается среднее арифметическое трех-четырех измерений.

Графики зависимости КСВ нагрузок от ослабления N приведены в приложениях 1, 2, 3.

Погрешность аттестации рассчитывается по формуле

8К=/ (8К_Н)² + (8К_Г)² + (8К_И)² + (8К_С)² >            (8)

где 8К_Н — погрешность за счет ненаправленности ответвителя

2 (Н_эфф + 0,025 Г„²)

1 - Г„²

где Н_Эфф — измеренный коэффициент направленности ответвителя

н_зфф = —р                 (10)

при N = 43 дБ Н_Эфф = 0,71 -10~²;

Г_н — модуль коэффициента отражения измеряемой нагрузки,

при Г_н = 0,33 8К_Н = 2,2% ;

8К_Г — погрешность за счет рассогласования тракта со стороны входа первичной линии ответвителя, обусловленная несимметричностью входа и выхода „первичной “ линии ответвителя относительно элементов связи 8К_Г = 4 -Г_г -Г_э -Sin(P • Д1) ,                (11)

где Г_г — модуль коэффициента отражения генератора со стороны входа первичной линии ответвителя:

Г_г<0,13

2ic

р ---постоянная распространения         (12)

Al — разность расстояния от опорной шайбы нормализованных соединений типа „гнездо^u до элементов связи со стороны входа и выхода первичной линии ответвителя;

А1 не превышает 0,6 мм.

Г_э —модуль собственного коэффициента отражения ответвителя

Г_э -= 0,05, для Г_н = 0,33     оК_г = 0,04% ;

Ж_и — погрешность индикаций,

оК_и = 0,23 • AN . Г_н,                 (13)

где AN — погрешность измерения разности уровней падающей и отраженной мощности в дБ_;

Ail = 0,1 дБ, для Г_н = 0,33     оК_и=0>76%.

оК_с ■— случайная погрешность

где К — среднее значение КСВ из п измерений, Kj—значение КСВ при j-ом измерении, 8К_С не превышает 0,3% при проведении трех-четырех измерений КСВ.

Общая погрешность измерения дК не превышает 2,33%.

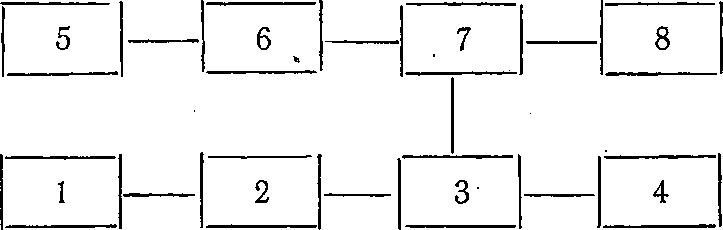

Рис. 4. Схема измерения КСВ нагрузок с помощью ответвителя на установке Д1-9

• 1, 5 —генераторы сигналов;

• 2, 6—аттенюаторы, развязывающие с ослаблением 20 дБ и КСВ 1,3

из комплекта установки для калибровки аттенюаторов;

• 3 — ответвитель направленный;

• 4 — нагрузка измеряемая;

• 7 — смеситель из комплекта установки для калибровки аттенюаторов;

• 8 — установка для калибровки аттенюаторов.

Измерение КСВ нагрузок Э9-13А/1, Э9-13А/2, Э9-14А/1, Э9-14А/2 по схеме рис. 5 проводится с помощью измерительной линии, в качестве индикатора используется измеритель отношения напряжений В8-6 с М-244. Линия подключается к генератору через ферритовый вентиль, к выходу линии подключается измеряемая нагрузка. При перемещении зонда линии отмечаются наибольшее и наименьшее показания индикаторного прибора.

КСВ определяется по формуле

КСВ=|/ Лмакс                 (15)

^амйн

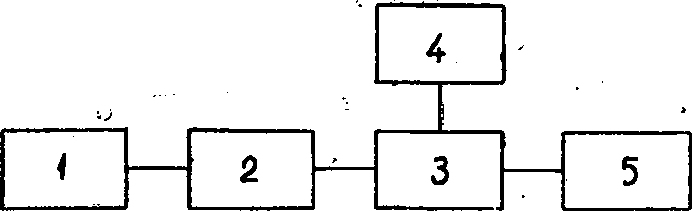

Рис. 5. Схема измерения КСВ нагрузок на измерительной

линии с использованием измерителя отношения напряжений

• 1 — генератор сигналов,

• 2 — вентиль развязывающий,

• 3 — линия измерительная,

• 4 — измеритель отношения напряжений (с М-244),

• 5 — нагрузка измеряемая.

За конечный результат принимается среднее арифметическое значение трех-четырех измерений.

Погрешность аттестации рассчитывается по формуле

8K=1,7_SB,

w                   / ³t+ ^аг²к+ °з²к+ °4К -

где six — погрешность за счет собственного КСВ линии

О_1К = 0,7 . (К_о—1) .100

К_о—собственный КСВ линии      К_о—1,02

а_11с — 1,4%*

□₂к — погрешность за счет непостоянства связи зонда с полем линии,

о_2к = 0,4 • 8U,                    (19)

где oU—непостоянство связи зонда С полем линий

а_2к = 0,45%    SU=1,2%;

озв — погрешность за счет индикаторного прибора

°3п = 4" •   • V1 + К⁴ j

5

Где iq—класс точности стрелочного прибора .

К—КСВ измеряемой нагрузки

для КСВ =1,05 °зк—0,3% (при т]=1%);

°4к — случайная погрешность

” ^(Kj~ ^К)

j₌₁n(n-l) ’

где К — среднее значение КСВ из п измерений;

Kj—значение КСВ при j-м измерении;

О4к —не превышает 0,3% при проведении трех-четырех измерений КСВ;

для КСВ=1,05 Ж не превышает 2,6%.

Измерение КСВ нагрузок Э9-15 по схеме рис. 5 производится при неподвижном зонде измерительной линии, индикатором для которой является измеритель отношения напряжения В8-6 с М-244. Линия подключается к генератору через ферритовый вентиль, к выходу линии подключается измеряемая нагрузка, КСВ определяется методом «подвижной нагрузки». При перемещении поглотителя нагрузки отмечаются наибольшее и наименьшее показания индикатора.

КСВ поглотителя нагрузки определяется по формуле

КСВ = 1/       .              (22)

у      ^амин

За конечный результат принимается среднее арифметическое значение трех-четырех измерений.

Полученное значение КСВ поглотителя записывается в паспорт как КСВ нагрузки.

Погрешность аттестации рассчитывается по формуле

где погрешность рассогласования.

(25)

Г_а — модуль коэффициента отражения тракта со стороны входа нагрузки Г_а<0,13,

Г_п — модуль коэффициента отражения подвижного элемента,

о_2к— погрешность за счет собственного KGB тракта

Ad d_H3M dg,

внутреннего проводников коаксиальной линии;

коаксиальной линии;

W — номинальное волновое сопротивление однородного тракта нагрузки;

о_2к — не превышает 0,76% при соответствии AD и Ad требованиям ГОСТ 13317—73;

^азк — погрешность индикации.

(27)

при К = 1,05 и ^=1 о_3к не превышает 0,3%, о_4к —в соответствии с формулой (19).

Общая погрешность не превышает 1,3%.

Измерение КСВ по схеме рис. 6 производится с помощью измерительной линии, отсчетным устройством является предельный аттенюатор (4).

Перед началом измерений зонд линии устанавливается в минимум поля в линии по индикатору (9), показание записывается, а показание предельного аттенюатора'^) устанавливается на линейном участке шкалы. Показание индикатора (6)

устанавливается в любой удобной для отсчета точке шкалы с пс мощью переменного аттенюатора (2). Зонд линии перемещаете до положения максимума по индикатору (9).      '

Переменным аттенюатором (2) индикатор (9) устанавли вается в положение минимума, отмеченное перед началом из мерений. Затем предельным аттенюатором устанавливаете: первоначальное показание индикатора (6). По механическом; индикатору предельного аттенюатора определяется показа ние а₂.

КСВ определяется по формуле

ДА (дБ) = («j — а₂) = 20 lgK,

^{lgK =} 1о ⁽²’ “ ^7з) ’

Для исключения случайной ошибки определение ДА производится не менее четырех раз.

Погрешность аттестации определяется по формуле

SK-1J-3EK,

где                    ⁵Хк~ v С1К + ^а2к °3к 4" ^а4к ,

где а_2к— в соответствии с формулами (16), (17);

сзк — погрешность за счет индикаторного прибора

о_3к = 0,115-AN,                        ⁴ (32)

где AN — погрешность измерения ослабления индикатора в дБ,

AN = 0,1 дБ;

/   <*4к —в соответствии с формулой (19)

Для Г_н = 0,33 8К не превышает 2,73%.

34. Оформление результатов поверки

3.4.1. Поверяемая нагрузка считается годной к применению, если выполняется условие:

(К_атт-К_пов) . _{100 <} /₈2_{атт + 8}2_{пов>               (33)}

где К_атт — значение КСВ нагрузки, записанное в паспорте, К_пов—значение КСВ нагрузки, полученное при поверке, о_атт —погрешность первичной аттестации нагрузки, 8_П0В — погрешность определения КСВ при поверке.
