ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕС КОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЕ

МНОГОФУНКЦИОНАЛЬНЫЕ «МИРТЕК-232-РУ»

Методика поверки

РТ-МП-4185-551-2017 г. Москва

2017 г.

СОДЕРЖАНИЕ

индикатора функционирования, испытательных выходов

подтверждение соответствия программного обеспечения счетчика

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ» классов точности 0,2S, 0,5S, 1 и 2, выпускаемые по техническим условиям МИРТ.411152.065ТУ (в дальнейшем - счетчики), и устанавливает методы их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 16 лет.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Обязательность   выполнения

операции при

первичной поверке

периодической поверке

Внешний осмотр

8.1

Да

Да

Проверка электрической прочности изоляции

8.2

Лаг

Да

Опробование и проверка правильности работы счетного        механизма,        индикатора

функционирования, испытательных выходов

8.3

Да

Да

Проверка без тока нагрузки (отсутствия самохода)

8.4

Да

Да

Проверка стартового тока (чувствительности)

8.5

Да

Да

Определение     основной     относительной

погрешности

8.6

Да

Да

Определение основной абсолютной погрешности часов

8.7

Да

Да

Определение погрешности измерения параметров сети

8.8

Да

Да

Проверка возможности считывания информации по интерфейсу и подтверждение соответствия программного обеспечения счетчика

8.9

Да

Да

Оформление результатов поверки

9

Да

а*

1J Если данная операция проводилась при приемо-сдаточных испытаниях, то повторная проверка не производится, а засчитывается результат приемо-сдаточных испытаний.

  • 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик признают непригодным и его поверку прекращают.

  • 2.3 После устранения недостатков, вызвавших отрицательный результат, счетчик вновь представляют на поверку.

  • 2.4 Допускается выборочная первичная поверка счетчиков. При этом объем выборки счетчиков из партии, подвергаемых первичной поверке, определяется в соответствии с ГОСТ 24660-81 «Статистический приемочный контроль по альтернативному признаку на основе экономических показателей». Пример выбора плана контроля и количества поверяемых счетчиков в соответствии с ГОСТ 24660-81 приведен в Приложении Б.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки счетчиков должны применяться средства поверки, указанные в таблице 2. Допускается применение эталонов, не приведённых в таблице, но обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 3.2 Все средства измерений должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

Таблица 2 - Средства поверки

Средства поверки

и их основные метрологические и технические характеристики

Номер пункта методики

Основное оборудование для поверки

Установка для проверки электрической безопасности GPI725:

  • - диапазон воспроизведения напряжения переменного тока: 100 В - 5 кВ (50-60 Гц);

  • - предел допускаемой абсолютной погрешности (AU): ± (0,01 U + 5 В)

8.2

Установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1:

  • - максимальное значение напряжения: 3><456 В;

  • - максимальное значение силы тока: 100 А;

  • - диапазон регулирования угла сдвига фаз: 0 - 360 °;

  • - предел допускаемой относительной погрешности измерения энергии ± 0,1 %

8.3-8.9

Частотомер 43-54:

- погрешность измерения частоты - не более ± 5 ХЮ'7± 1 ед. сч.

8.4, 8.7

Секундомер СОСпр-2б: относительная погрешность- ±0,1%

8.4-8.6

Вспомогательное оборудование поверки

ПВЭМ типа IBM PC 486 и выше

8.7, 8.8, 8.9

Адаптер RS232/RS485

8.7,8.8, 8.9

Адаптер радиоинтерфейса 433 МГц

8.7, 8.8, 8.9

Фотоголовка оптического интерфейса (в соответствии с МЭК 61107)

8.7, 8.8, 8.9

Конфигурационное программное обеспечение

8.7, 8.8, 8.9

Примечание - Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки счетчиков допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства измерений и настоящую методику поверки..

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

  • 5.2 При проведении поверки счетчиков необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверочную установку.

  • 5.3 К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку счетчиков, должен иметь квалификационную группу по электробезопасности не ниже третьей.

6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха (23 ± 2) °C;

  • - относительная влажность воздуха (30.. .80) %;

  • - атмосферное давление (84... 106) кПа;

  • - внешнее магнитное поле - отсутствует;

  • - частота измерительной сети (50 ± 0,5) Гц;

  • - форма кривой тока и напряжения - синусоидальная с коэффициентом несинусоидальности не более 5 %;

  • - отклонение значения фазного напряжения от среднего значения ± 1 %;

  • - отклонение значения силы тока от среднего значения ± 1 %.

  • 6.2 На первичную поверку следует предъявлять счетчики, принятые отделом технического контроля изготовителя или уполномоченным на то представителем организации, проводившей ремонт.

  • 6.3 На периодическую поверку следует предъявлять счетчики, которые были подвергнуты регламентным работам необходимого вида (если такие работы, например, регулировка, предусмотрены техническими документами) и в эксплуатационных документах на которых есть отметка о выполнении указанных работ.

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

Перед проведением поверки необходимо выполнить следующие операции.

  • 7.1 Выдержать счетчик в нормальных условиях не менее 1 ч.

  • 7.2 Средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

  • 7.3 Подключить счетчик и средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 При внешнем осмотре проверяют комплектность, маркировку, наличие схемы подключения счетчика, отметки о приемке отделом технического контроля или о выполнении регламентных работ, а также соответствие внешнего вида счетчика требованиям ГОСТ 31818.11-2012, технических условий и эксплуатационных документов на счетчик конкретного типа.

  • 8.1.2 На корпусе и крышке зажимной коробки счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

8.2 Проверка электрической прочности изоляции
  • 8.2.1 Проверка электрической прочности изоляции счетчика напряжением переменного тока проводится на установке GPI 725 или другой установке, которая позволяет плавно повышать испытательное напряжение практически синусоидальной формы частотой 50 Гц от нуля к заданному значению. Мощность источника испытательного напряжения должна быть не менее 500 Вт.

Скорость изменения напряжения должна быть такой, чтобы напряжение изменялось от нуля к заданному значению или от заданного значения к нулю за время от 5 до 20 с. Испытательное напряжение заданного значения должно быть приложено к изоляции в течение 1 мин.

Появление «короны» и шума не являются признаками неудовлетворительной изоляции.

  • 8.2.2 Испытательное напряжение 4 кВ переменного тока частотой 50 Гц прикладывают:

  • - между соединенными вместе всеми силовыми цепями тока и напряжения и «землей»;

  • - между соединенными вместе вспомогательными цепями с номинальным напряжением свыше 40 В и «землей».

Примечание - «Земля» - металлическая фольга, которой закрывают корпус счетчика. Расстояние от фольги до вводов коробки зажимов счетчика должно быть не более 20 мм.

Результаты проверки считают положительными, если электрическая изоляция счетчика выдерживает воздействие прикладываемого напряжения в течение 1 мин без пробоя или перекрытия изоляции.

8.3 Опробование и проверка правильности работы счетного механизма, индикатора функционирования, испытательных выходов
  • 8.3.1 Опробование и проверка испытательных выходов заключается в установлении их работоспособности - наличия выходного сигнала, регистрируемого соответствующими устройствами поверочной установки.

  • 8.3.2 Проверку работы индикатора функционирования проводят на поверочной установке при номинальных значениях напряжения и силы тока, путем наблюдения за индикатором функционирования (светодиодным индикатором, расположенным на передней панели).

Результат проверки считают положительным, если наблюдается срабатывание светодиодного индикатора.

  • 8.3.3 Контроль наличия всех сегментов дисплея проводят сразу после подачи на счетчик номинального напряжения сличением индицируемого при этом теста дисплея с образцом, приведенным в руководстве по эксплуатации счетчика.

  • 8.3.4 Правильность работы счетного механизма счетчика проверяют по приращению показаний счетного механизма счетчика и числу включений светодиода, включающегося с частотой испытательного выходного устройства (числу импульсов на испытательном выходе).

Результат проверки считают положительным, если на каждое изменение состояния счетного механизма происходит N срабатываний светодиода в соответствии с формулой:

А = —                         (8.1)

10”

где к- постоянная счетчика, имп/(кВт ч) [имп/(квар ч)];

п - число разрядов счетного механизма справа от запятой.

8.4 Проверка без тока нагрузки (отсутствия самохода)
  • 8.4.1 Проверку проводят на поверочной установке. К цепям напряжения счетчика прилагают напряжение, значение которого равно 115 % номинального значения, при этом ток в токовых цепях счетчика должен отсутствовать.

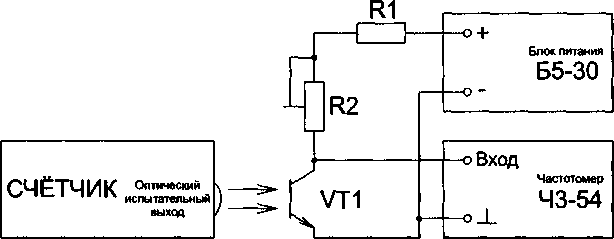

  • 8.4.2 Контроль числа импульсов на испытательном выходе выполняют по схеме

приложения А, (частотомер устанавливается в режим счетчика импульсов, напряжение на выходе блока питания -  10  В). Если используемая поверочная установка предусматривает

автоматизированную проверку отсутствия самохода счетчиков, то испытания проводят на поверочной установке.

Примечание - Перед началом контроля задают номинальное (базовое) значение силы тока в последовательных цепях счетчика, а для частотомера выполняют команду «СТАРТ» и убеждаются в том, что на цифровом табло частотомера происходит регистрация импульсов. Затем размыкают последовательные цепи счетчика, а зарегистрированное число импульсов принимают за начальное значение. При необходимости уровень сигнала на входе частотомера подстраивается резистором R2.

  • 8.4.3 Счетчик считают выдержавшим проверку, если на испытательном выходе счетчика зарегистрировано не более 1 импульса за время испытаний А/, мин, вычисленное по формуле

    А/=

    ЛГ-106

    (8.2)

где к-постоянная счётчика, имп/(кВт ч) [имп/(квар-ч)];

т - число задействованных измерительных элементов;

N-коэффициент равный 600 (480) для счетчиков классов точности 1 и 2 по ГОСТ 31819.21 и ГОСТ 31819.23 и 600 (480) для счетчиков классов точности 0,2S и 0,5S по ГОСТ 31819.22;

U„ом - номинальное напряжение, В;

1макс - максимальный ток, А.

8.5 Проверка стартового тока (чувствительности)
  • 8.5.1 Проверку чувствительности счетчика проводят при номинальном значении напряжения и cos (р = 1 (при измерении активной энергии) или sin (р = 1 (при измерении реактивной энергии). Нормированные значения силы тока, которые соответствуют чувствительности для каждого исполнения счетчиков, указаны в таблице 3. Для счетчиков, предназначенных для измерений энергии в двух направлениях, проверку выполняют по каждому из направлений.

Таблица 3 - Нормированные значения стартового тока

Тип включения счётчика

Класс точности счётчика

1

ГОСТ

31819.21

0,2S ГОСТ 31819.22

0,5S ГОСТ 31819.22

1

ГОСТ

31819.23

2

ГОСТ

31819.23

Непосредственное

0,00251б

0,0011б

0,0025 1б

0,0051б

Через трансформаторы тока

0,0021ном

0,001 1НОМ

WIIhom

0,003 1ном

  • 8.5.2 Результаты проверки признают положительными, если на испытательном выходе счетчика появится хотя бы 1 импульс за время испытаний 1st, мин, вычисленное по формуле

а. 1,2-6-Ю4

(8.3)

& =----------,

k-m-UH0M-Ic где к - постоянная счётчика, имп/(кВт ч) [имп/(квар ч)]; т - число задействованных измерительных элементов; Uhom - номинальное напряжение, В;

1С - стартовый ток, А (в соответствии с таблицей 3).

8.6 Определение основной относительной погрешности
  • 8.6.1 Определение основной относительной погрешности счетчиков проводят на установке

    SJJ-1.

  • 8.6.2 Значение основной относительной погрешности 8д в процентах для счетчика определяют по показаниям вычислителя погрешности поверочной установки, используя импульсы оптического испытательного выхода счетчика.

  • 8.6.3 Значения напряжения, силы тока и коэффициента мощности, допускаемые пределы основной относительной погрешности для счетчиков классов точности 0,2S, 0,5S и 1 при измерении активной энергии приведены в таблицах 4 и 5. В таблицах 6 и 7 приведены данные для счетчиков, имеющих класс точности 1 и 2 при измерении реактивной энергии.

Для счетчиков, предназначенных для измерений энергии в двух направлениях, проверку выполняют по каждому из направлений.

  • 8.6.4 Результаты проверки признают положительными, если значения погрешности, определенные по п. 8.6.3, не превышают соответствующих допускаемых значений.

Таблица 4 - Значения силы тока, коэффициента мощности и пределов допускаемой основной относительной погрешности счетчиков класса точности 0,2S и 0,5S при измерении активной энергии

Номер исп.

Значение информативного параметра

Допускаемое значение погрешности, %, для счетчиков класса точности

Время измерен ия, с

Сила тока

Напряжен ие

COS ф, ТИП нагрузки

0,2S

0,5S

1

1

±0,2

±0,5

2

1макс

0,5 инд.

±0,3

±0,6

2

3

0,8 емк.

4

0,5 инд.

±0,3

± 0,6

5

1ном

0,8 емк.

4

6

UHOM

1

±0,2

±0,5

7

0,1 1ном

0,5 инд.

±0,3

±0,6

20

8

0,8 емк.

9

0,05 1ном

1

±0,2

±0,5

40

10

0,02 1ном

0,5 инд.

±0,5

±1,0

100

11

0,8 емк.

12

0,01 1Ном

1

±0,4

±1,0

200

При однофазной нагрузке

13

1макс

1

±0,3

± 0,6

2

14

0,5 инд.

±0,4

± 1,0

15

1ном

UhoM

1

±0,3

± 0,6

4

16

0,5 инд.

±0,4

±1,0

17

0,1 1ном

0,5 инд.

±0,4

±1,0

20

18

0,05 1ном

1

±0,3

±0,6

40

Номер исп.

Значение информативного параметра

Допускаемое значение погрешности, %, для счетчиков

Время измерен ия, с

Сила тока

Напряжен ие

COS <р, ТИП нагрузки

непосредстве иного включения

трансформа торного включения

1

1

2

1макс

0,5 инд.

±1,0

±1,0

2

3

0,8 емк.

4

0,5 инд.

5

Гном (б)

0,8 емк.

±1,0

±1,0

4

6

1

7

0,2 1Ном (б)

0,5 инд.

±1,0

±1,0

10

8

Uhom

0,8 емк.

9

1

±1,0

-

10

0,1 1ном(б)

0,5 инд.

±1,5

± 1,0

20

11

0,8 емк.

12

0,5 инд.

±1,5

13

0,05 1ном(б)

0,8 емк.

40

14

1

±1,5

±1,0

15

0,02 1ном (б)

1

-

±1,5

100

При однофазной нагрузке

16

Гмакс

1

±2,0

2

17

0,5 инд.

±2,0

18

Гном (б)

1

±2,0

4

19

Uhom

0,5 инд.

±2,0

±2,0

20

0,2 Гном (б)

0,5 инд.

±2,0

10

21

0,1 Гном (б)

1

±2,0

20

22

0,05 Гном (б)

1

-

40

23

0,1 Гном (б)

0,5 инд.

-

20

Номер исп.

Значение информативного параметра

Допускаемое значение погрешности, %, для счетчиков

Время измерен ия, с

Сила тока

Напряжен ие

sin ф,тип нагрузки

непосредствег ного включения

трансформа торного включения

1

1макс

UhOM

1

±1,0

±1,0

2

2

0,5 инд

3

1ном (б)

1

4

4

0,5 инд

5

0,2 1ном (б)

0,5 инд

-

10

6

0,1 Гном (б)

0,5 инд.

±1,5

±1,0

20

7

1

±1,0

-

8

0,05 Гном (б)

1

-

±1,0

40

9

0,5 инд.

±1,5

±1,5

10

0,02 Гном (б)

1

-

100

При однофазной нагрузке

11

Гмакс

UhOM

0,5 инд

±1,5

± 1,5

2

2

1

3

Гном (б)

0,5 инд

±1,5

±1,5

4

14

1

15

0,2 Гном f б)

0,5 инд

±1,5

-

10

16

0,1 Гном (б)

0,5 инд

-

±1,5

20

17

1

±1,5

-

18

0,05 Гном (б)

1

-

±1,5

40

Номер исп.

Значение информативного параметра

Допускаемое значение погрешности, %, для счетчиков

Время измерен ия, с

Сила тока

Напряжен ие

sin <р,тип нагрузки

непосредствен ного включения

трансформа торного включения

1

1макс

UHOM

1

±2,0

±2,0

2

2

0,5 инд

3

1ном (б)

1

4

4

0,5 инд

5

0,2 1НОм (б)

0,5 инд

-

10

6

0,1 1ном(б)

0,5 инд.

±2,5

±2,0

20

7

1

±2,0

-

8

0,05 1Ном (б)

1

-

±1,0

40

9

0,5 инд.

±2,5

±2,5

10

0,021ном (б)

1

-

100

При однофазной нагрузке

И

1макс

UhOM

0,5 инд.

±3,0

±3,0

2

12

1

13

1ном (б)

0,5 инд.

±3,0

±3,0

4

14

1

15

0,2 1НОм (б)

0,5 инд.

±3,0

-

10

16

0, 1 1ном (б)

0,5 инд.

-

±3,0

20

17

1

±3,0

-

18

0,05 1Ном (б)

1

-

±3,0

40

8.7 Определение основной абсолютной погрешности часов
  • 8.7.1 Проверку точности хода часов проводят при номинальном входном напряжении.

  • 8.7.2  Собрать схему, приведенную в приложении А, разместив фотоприемник (фототранзистор VT1) напротив светодиода оптического испытательного выхода счетчика.

  • 8.7.3 С помощью программы конфигуратора перевести счётчик в режим проверки времени (в этом режиме на испытательный выход выводится частота кварцевого резонатора, деленная на 262144).

  • 8.7.4 Установить на блоке питания напряжение 10 В.

  • 8.7.5 Измерить период сигнала на оптическом выходном устройстве, при необходимости подстроив уровень сигнала на входе частотомера резистором R2.

Результат проверки признают положительным, если измеренный период укладывается в диапазон от (7999953,8 - 13,8-окр-20))мкс до (8000046,2 + 13,8-окр-20))мкс, где Ток/) -температура окружающей среды при проведении проверки.

8.8 Определение погрешности измерения параметров сети
  • 8.8.1 Определение погрешности измерения параметров сети проводят на установке SJJ-1.

  • 8.8.2 Пределы относительных погрешностей измерения параметров сети приведены в таблице 8.

Таблица 8 - Пределы относительных погрешностей измерения параметров сети

Предел относительной погрешности измерений

Фазного напряже НИЯ, %

Положител ьного и отрицатель ного отклонения напряжени я, %

Фазного тока, %

Частоты ,%

Отклонен ИЯ частоты, %

Активной мгновенно и мощности, %

Реактивной мгновенной мощности, %

Полной мгновенно й мощности, %

Коэффицие нта мощности, %

±0,4

±0,4

±1

±0,08

±0,08

±1

±1

±1

±1

  • 8.8.3 Проверка погрешности счетчика при измерении напряжения проводится при базовом токе, коэффициенте мощности 1 и следующих значениях напряжения: 0,75UHOM, UH0M, 1,2UHOM. С помощью конфигурационного программного обеспечения считать из счетчика значение фазного напряжения UC4. С дисплея эталонного счетчика, входящего в состав установки SJJ-1, считать показания фазного напряжения U06p. Определить погрешность измерения напряжения по формуле

и -и^ SU = —--—-100%

(8-4)

Uo6P

Результат проверки признают положительным, если погрешность при измерении напряжения не превышает значений, указанных в таблице 8.

  • 8.8.4 Проверка погрешности счетчика при измерении положительного отклонения напряжения проводится при базовом токе, коэффициенте мощности 1 и следующих значениях напряжения: 0,75UHOm, UWM, 1,2Uhom. Не менее чем через 10 мин после подачи напряжения с помощью конфигурационного программного обеспечения считать из счетчика значение положительного отклонения напряжения SU(+)C4. С дисплея эталонного счетчика, входящего в состав установки SJJ-1, считать показания фазного напряжения U^p. Определить погрешность измерения положительного отклонения напряжения по формуле

    (8-5)

Д(Я/„ ) = Я7„ -      U""‘ ■ 100%,

ном

Результат проверки признают положительным, если погрешность при измерении положительного отклонения напряжения не превышает значений, указанных в таблице 8.

  • 8.8.5 Проверка погрешности счетчика при измерении отрицательного отклонения напряжения проводится при базовом токе, коэффициенте мощности 1 и следующих значениях напряжения: Q,75UHOM, UH0M, \,2UH0M- Не менее чем через 10 мин после подачи напряжения с помощью конфигурационного программного обеспечения считать из счетчика значение отрицательного отклонения напряжения       С дисплея эталонного счетчика, входящего в

состав установки SJJ-1, считать показания фазного напряжения U^p. Определить погрешность измерения отрицательного отклонения напряжения по формуле

Д(^7(_)) = 8U{_)C4 - U-0M Uo6p • 100%,

(8.6)

Результат проверки признают положительным, если погрешность при измерении отрицательного отклонения напряжения не превышает значений, указанных в таблице 8.

  • 8.8.6 Проверка погрешности счетчика при измерении фазного тока производится при значениях информативных параметров, соответствующих таблицам 4 — 7 в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счетчика значение фазного тока /еч^>. С дисплея эталонного счетчика, входящего в состав установки SJJ-1, считать показания фазного тока 1обр- Определить погрешность измерения фазного тока по формуле

    =       1обР .100о/о>

    (8.7)

    обр

Результат проверки признают положительным, если погрешность при измерении фазного тока не превышает значений, указанных в таблице 8.

  • 8.8.7 Проверка погрешности счетчика при измерении частоты проводится при номинальном напряжении, базовом токе, коэффициенте мощности 1 и при следующих значениях частоты: 42,5 Гц, 50 Гц, 57,5 Гц. С помощью конфигурационного программного обеспечения считать из счетчика значение частоты сети Fc4. С дисплея эталонного счетчика, входящего в состав установки SJJ-1, считать показания частоты сети Fggp. Определить погрешность измерения частоты по формуле

    sf=Fc4- Fo6p -100%,

    (8-8)

    обр

Результат проверки признают положительным, если погрешность при измерении частоты не превышает значений, указанных в таблице 8.

  • 8.8.8 Проверка погрешности счетчика при измерении отклонения частоты проводится при номинальном напряжении, базовом токе, коэффициенте мощности 1 и при следующих значениях частоты: 42,5 Гц, 50 Гц, 57,5 Гц. С помощью конфигурационного программного обеспечения считать из счетчика значение отклонения частоты сети 4FC4. С дисплея эталонного счетчика, входящего в состав установки SJJ-1, считать показания частоты сети Fogp. Определить погрешность измерения отклонения частоты по формуле

    (8.9)

AF       Fя -50

A(<5F) =    . 1 оо% —--100%,

50           50

Результат проверки признают положительным, если погрешность при измерении отклонения частоты не превышает значений, указанных в таблице 8.

  • 8.8.9 Проверка погрешности счетчика при измерении активной мощности производится при значениях информативных параметров, соответствующих таблицам 4,  5. С помощью

конфигурационного программного обеспечения считать из счетчика значение активной мощности Рсч. С дисплея эталонного счетчика, входящего в состав установки SJJ-1, считать показания активной мощности Pogp. Определить погрешность измерения активной мощности по формуле

обр

(8.10)

Результат проверки признают положительным, если погрешность при измерении активной мощности не превышает значений, указанных в таблице 8.

  • 8.8.10 Проверка погрешности счетчика при измерении реактивной мощности производится при значениях информативных параметров, соответствующих таблицам 6, 7 в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счетчика значение реактивной мощности QC4. С дисплея эталонного счетчика, входящего в состав установки SJJ-1, считать показания реактивной мощности QO6p- Определить погрешность измерения реактивной мощности по формуле

Результат проверки признают положительным, если погрешность при измерении реактивной мощности не превышает значений, указанных в таблице 8.

  • 8.8.11 Проверка погрешности счетчика при измерении полной мощности производится при значениях информативных параметров, соответствующих таблицам 4 - 7 в зависимости от класса точности. С помощью конфигурационного программного обеспечения считать из счетчика значение полной мощности SC4. С дисплея эталонного счетчика, входящего в состав установки SJJ-1, считать показания полной мощности S06p. Определить погрешность измерения реактивной мощности по формуле

(8.12)

Результат проверки признают положительным, если погрешность при измерении полной мощности не превышает значений, указанных в таблице 8.

  • 8.8.12 Проверка погрешности счетчика при измерении коэффициента мощности производится при номинальном напряжении, базовом токе, и при следующих значениях коэффициента мощности: 0,5инд, 0,8инд, 1, 0,8емк. С помощью конфигурационного программного обеспечения считать из счетчика значение коэффициента мощности cos (рСч- С дисплея эталонного счетчика, входящего в состав установки SJJ-1, считать показания коэффициента мощности cos (рОбр. Определить погрешность измерения коэффициента мощности по формуле

    dcos<p =

    cosg>CT -cos^ cos^

Счетчик считается прошедшим испытание, если погрешность при измерении коэффициента мощности не превышает значений, указанных в таблице 8.

8.9 Проверка возможности считывания информации по интерфейсу и подтверждение соответствия программного обеспечения счетчика

Проверку возможности считывания информации со счетчика по интерфейсу проводить путем считывания идентификационных данных программного обеспечения счетчика (далее - ПО) с помощью компьютера с установленной программой опроса и программирования счетчиков и соответствующего адаптера интерфейса.

Для проверки наименования, номера версии и контрольной суммы ПО необходимо подать номинальное напряжение питания на счетчик и с помощью конфигурационного программного обеспечения считать из счетчика значение идентификатора ПО. Например, отобразится параметр MT1V104CB9 (где МТ1 - идентификационное наименование ПО, V10 - номер версии 1.0 ПО, 4СВ9 - контрольная сумма исполняемого кода).

Результат проверки возможности считывания информации по интерфейсу и подтверждения соответствия ПО считается положительным, если полученные идентификационные данные ПО соответствуют указанным в разделе «Программное обеспечение» Описания типа.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки оформляют отметкой в формуляре, с нанесением знака поверки в виде оттиска поверительного клейма в соответствующем разделе формуляра и на корпус счетчика в виде пломбы, в соответствии с Приказом Министерства промышленности и торговли Российской Федерации № 1815 от 02.07.2015.

  • 9.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики установку к дальнейшей эксплуатации не допускают и выдают извещение о непригодности. В извещении указывают причину непригодности.

Начальник лаборатории № 551

Инженер по метрологии

Н. Ткаченко

В.Ф. Литонов

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Схема соединений для проверки отсутствия самохода и точности хода часов

R1 - резистор С2-ЗЗН-2-750 Ом ± 5%-А-Д-В-А ОЖО.467.173 ТУ;

R2 - резистор подстроечный Р13ТАВ103МАВ17 (10 кОм ± 20%, 1,5 Вт); VT1 - фототранзистор BPW85 (чувствительность в диапазоне 620-980 нм).

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Пример выбора плана контроля и количества поверяемых счетчиков в соответствии с ГОСТ 24660-81

Принятые условные обозначения:

N - объем контролируемой партии (шт.);

М - отношение убытков от забракования партии к затратам на контроль одной единицы продукции. При неразрушающем контроле с последующим сплошным контролем забракованной партии М = N (п. 1.3 ГОСТ 24660-81);

qH - входной уровень дефектности в процентах;

q0 - приемочный уровень дефектности в процентах;

п - объем выборки;

с - допускаемое количество дефектных счетчиков в выборке;

Е - средний относительный уровень затрат. При неразрушающем контроле Е « q0.

До принятия решения о выборочном контроле был проведен сплошной контроль 10 партий по 1080 штук счетчиков в каждой (N =М = 1080) на соответствие счетчиков п. 8.4 и п. 8.5 настоящей методики и 5 партий по 96 штук счетчиков в каждой (N =М = 96) на соответствие п. 8.7 настоящей методики. Среди общего числа счетчиков, испытанных на наличие «чувствительности» и отсутствие «самохода» (10800 штук), дефектных по «чувствительности» и «самоходу» было 0 штук. Из общего количества счетчиков, испытанных на точность хода встроенных часов (480 штук) дефектных по точности хода встроенных часов было 1 штука.

Входной уровень дефектности по «чувствительности» и «самоходу» qH = 0x100/10800 = 0 %. Входной уровень дефектности по точности хода часов qH = 0,21 %.

По таблице 9 (для М = 1001-1600) ГОСТ 24660-81, соблюдая условие целесообразности применения ГОСТ 24660-81 (п. 1.7; п. 1.8), выбираем q0 = 0.01, Е = 0.025 и устанавливаем план выборочного одноступенчатого контроля: п = 28; с = 0.

В соответствии с п. 2.2 ГОСТ 24660-81 ведется контроль выборки случайно извлеченных 28 счетчиков из партии 1080 шт. счетчиков на соответствие п. 8.4 и п. 8.5 настоящей методики. При отсутствии в выборке дефектных счетчиков по «чувствительности» и «самоходу» всю партию принимают, при наличии хотя бы 1 дефектного счетчика всю партию бракуют и подвергают сплошному контролю.

По таблице 3 (для М = 64 - 100) ГОСТ 24660-81, соблюдая условие целесообразности применения ГОСТ 24660-81 (п. 1.7; п. 1.8), выбираем q0 = 0.25, Е = 0.25 и устанавливаем план выборочного контроля:: п = 17; с = 0.

В соответствии с п. 2.2 ГОСТ 24660-81 ведется контроль выборки случайно извлеченных 17 счетчиков из партии 96 шт. счетчиков на соответствие п. 8.7 настоящей методики. При отсутствии в выборке дефектных счетчиков по точности хода встроенных часов всю партию принимают, при наличии хотя бы 1 дефектного счетчика всю партию бракуют и подвергают сплошному контролю.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Номера листов, страниц

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного докум. и дата

Подл.

Дата

Изм.

Измененных

замененных

новых

аннулированных

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
