Методика поверки «ЭКВИВАЛЕНТЫ СЕТИ ANY» (РТ-МП- 7912-441-2020)
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-1.jpg)
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)
СОГЛАСОВАНО
Заместитель генерального директора
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-2.jpg)
Государственная система обеспечения единства измерений
ЭКВИВАЛЕНТЫ СЕТИ ENY
Методика поверки
РТ-МП-7912-441-2020 г. Москва
2021 г.
1 Общие положенияНастоящая методика распространяется на эквиваленты сети ENY (модификации ENY81 и ENY81-CA6) (далее - ЭС), изготавливаемые фирмой “Rohde & Schwarz GmbH & Со. KG”, Германия, и устанавливает порядок и объем их первичной и периодической поверки.
Интервал между поверками - 1 год.
Поверка эквивалентов сети ENY может осуществляться только аккредитованным на проведение поверки в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации лицом, в соответствии с его областью аккредитации.
При проведении поверки должна быть обеспечена прослеживаемость поверяемых эквивалентов сети ENY к государственным первичным эталоном единиц величин в соответствии с:
-
- ГОСТ Р 8.813-2013 геи. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65,00 ГГц;
-
- Приказом Госстандарта № 3456 от 30.12.2019. Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока.
Для обеспечения реализации методики поверки при определении метрологических характеристик по пунктам 9.1. - 9.4 применяется метод прямых измерений.
Методика поверки не предусматривает возможность проведения поверки для меньшего числа измеряемых величин и на меньшем числе поддиапазонов измерений.
2 Перечень операций поверки средства измерений2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки
Наименование операции |
Методы поверки (номер пункта) |
Обязательность проведения при поверке | |
первичной |
периодической | ||
Внешний осмотр средства измерений |
7 |
Да |
Да |
Подготовка к поверке и опробование средства измерения |
8 |
Да |
Да |
Определение метрологических характеристик средства измерений |
9 | ||
Определение абсолютной погрешности модуля и аргумента полного сопротивления |
9.1 |
Да |
Да |
Определение затухания преобразования общего несимметричного напряжения LCL на порте испытываемого объекта в зависимости от категории кабеля и частоты и абсолютной погрешности LCL |
9.2 |
Да |
Да |
Определение затухания развязки между портами в зависимости от частоты |
9.3 |
Да |
Да |
Определение абсолютной погрешности коэффициента калибровки |
9.4 |
Да |
Да |
условия,
При проведении поверки должны соблюдаться нормальные установленные в ГОСТ 8.395-80 «Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования»:
-температура окружающей среды, °C............от 15 до 25;
-относительная влажность воздуха, %...............от 30 до 80;
-атмосферное давление, кПа (мм рт.ст.).........от 84 до 106 (от 630 до 795);
4 Требование к специалистам, осуществляющим поверкуК проведению поверки эквивалентов сети ENY допускаются специалисты имеющие:
-
- высшее образование или дополнительное профессиональное образование по специальности и (или) направлению подготовки, соответствующему области аккредитации («метрология» и (или) «радиоизмсрения»);
-
- опыт работы по обеспечению единства измерений в области аккредитации, указанной в заявлении об аккредитации или в реестре аккредитованных лиц, не менее трех лет;
-
- освоившие работу с эквивалентами сети и применяемыми средствами поверки;
-
- изучившие настоящую методику.
-
5.1 При проведении поверки эквивалентов сети ENY применяют средства поверки, указанные в таблице 2.
-
5.2 Вместо указанных в таблице средств поверки допускается применять другие аналогичные эталоны единиц величин и средства измерений, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.
-
5.3 Применяемые средства поверки должны быть исправны и поверены.
-
5.4 Применяемые средства поверки в качестве эталонов единиц величин должны быть утверждены приказом Федерального агентства по техническому регулированию и метрологии, в соответствии с пунктом 6 Положения об эталонах единиц величин используемых в сфере государственного регулирования обеспечения единства измерений, утверждённого постановлением Правительства Российской Федерации от 23 сентября 2010 года №734 (с изменениями на 21 октября 2019 года) с присвоением соответствующего разряда по требованию государственных поверочных схем.
Таблица 2 -
два
Номер пункта документа по поверке |
Наименование средства поверки |
Требуемые технические характеристики средства поверки |
Рекомендуемое средство поверки | |
Пределы измерений |
Пределы допускаемой погрешности | |||
9.1 -9.4 |
Анализатор цепей |
от 150 кГц до 30 МГц КП от 5 до -35 дБ КеВН от 1,05 до 10 |
±0,05 дБ ±5 %! ±2 ° |
Анализатор электрических цепей векторный R&S ZNC3 |
таблицы 2
Номер пункта документа по поверке |
Наименование средства поверки |
Требуемые технические характеристики средства поверки |
Рекомендуемо е средство поверки |
Номер пункта документа по поверке |
Пределы измерений |
Пределы допускаемой погрешности | |||
9.1 -9.4 |
Набор мер коэффициентов передачи и отражения |
от 150 кГц до 30 МГц |
Вторичный эталон по ГОСТ 8.813-2013 |
Набор мер коэффициентов передачи и отражения ZV-Z270 |
9.2 |
Измеритель сопротивления постоянного тока |
от 0 до 200 Ом |
Эталон 3 разряда по Приказу Госстандарта № 3456 от 30.12.2019 |
Мультиметр цифровой Fluke 8846А |
9.1 -9.4 |
Термогигрометр |
от 0 до 60 °C от 10 до 95 % |
±0,4 °C ±3% |
Прибор комбинированный Testo 622 |
6 Требования (условия) по обеспечению безопасности проведения поверки
-
6.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности с Изменением №1».
-
6.2 К проведению поверки допускаются специалисты, изучившие требования безопасности по ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия, с Изменением №1» и ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», имеющие 3 группу допуска по электробезопасности и прошедшие инструктаж по технике безопасности на рабочем месте.
-
6.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.
При проведении внешнего осмотра установить соответствие эквивалентов сети следующим требованиям:
-
- внешний вид эквивалентов должен соответствовать фотографиям, приведённым в описании типа на данное средство измерений;
-
- наличие маркировки, подтверждающей тип, и заводской номер;
-
- наличие пломб от несанкционированного доступа, установленных в местах согласно описанию типа на данное средство измерений.
-
- наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу эквивалентов;
-
- разъемы должны быть чистыми;
-
- комплектность эквивалентов должна соответствовать указанной в технической документации фирмы-изготовителя.
Результаты выполнения операции считать положительными, если выполняются вышеуказанные требования.
Установленный факт отсутствия пломб от несанкционированного доступа при периодической поверке не является критерием неисправности средства измерения и носит информативный характер для производителя средства измерений и сервисных центров, осуществляющих ремонт.
Факт отсутствия пломб от несанкционированного доступа при периодической поверке фиксируется в протоколе поверке в соответствующем разделе.
8 Подготовка к поверке и опробование средства измерений-
8.1 Подготовка к поверке
Порядок установки эквивалентов на рабочее место, подключения, управления и дополнительная информация приведены в руководстве по эксплуатации: «Эквиваленты сети ENY». Руководство по эксплуатации».
Убедиться в выполнении условий проведения поверки.
Выдержать эквиваленты в условиях проведения поверки не менее двух часов, если они находились в отличных от них условиях.
Подключить эквивалент к пластине заземления. Технические характеристики пластины заземления должны соответствовать требованиям ГОСТ CISPR 16-1-2 пункт 9.
Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.
-
8.2 Опробование
Опробование эквивалентов сети заключается в проверке возможности подключения к входному и выходному разъему.
Результаты опробования по данной операции считать положительными, если эквиваленты сети допускают возможность подключения к средствам поверки.
9 Определение метрологических характеристик средства измеренийДля подключения эквивалентов к средствам измерения использовать переходные устройства по ГОСТ CISPR 16-1-2, например, из комплекта ENY-FTS.
9.1 Определение абсолютной погрешности полного сопротивления
Определение абсолютной погрешности модуля и аргумента полного сопротивления проводят методом прямых измерений значений модуля полного сопротивления и аргумента полного сопротивления (фазового угла) с помощью анализатора цепей векторного R&S ZNC3 (далее - АЦВ) и набора мер коэффициентов передачи и отражения ZV-Z270 (далее - НМКПО).
Установить на АЦВ диапазон частот от 0,15 до 30 МГц, выполнить полную однопортовую калибровку порта 1 для измерения S11 с использованием нагрузки 50 Ом из НМКПО и адаптеров из комплекта ENY-FTS.
Для выполнения однопортовой калибровки порта 1 выполнить последовательно соединения приборов в соответствии с рисунками 1.1 - 1.3.
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-3.jpg)

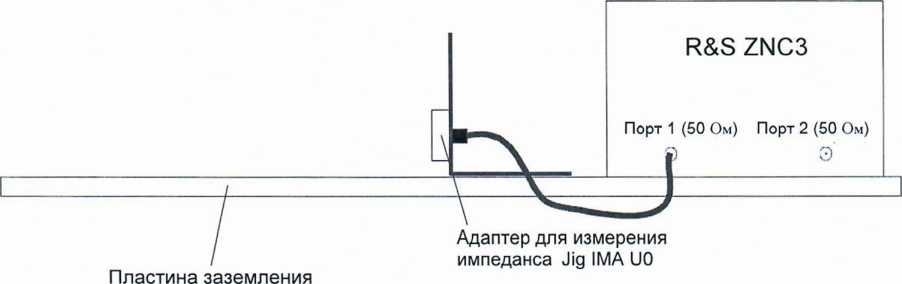

Рис. 1.1 Схема соединения приборов при калибровке для состояния «Разомкнуто»
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-4.jpg)
Рис. 1.2 Схема соединения приборов при калибровке для состояния «Замкнуто»
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-5.jpg)

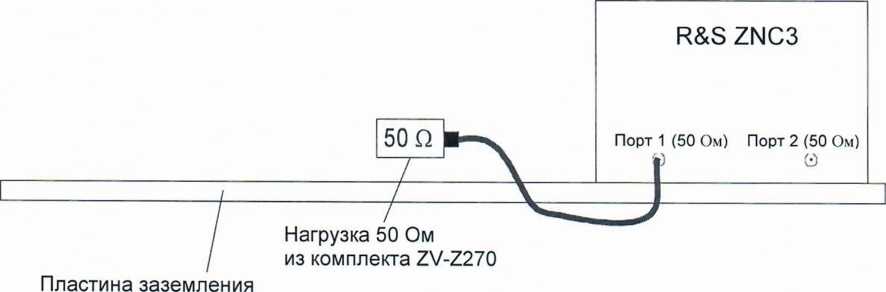

Рис.1.3 Схема соединения приборов при калибровке для состояния «50 Ом»
Произвести измерения значений модуля полного сопротивления 2„зм с использованием АЦВ, установив режим пересчета Z из S11. Для измерения значений полного сопротивления у ЭС модификации ENY81 выполнить соединения приборов в соответствии с рисунком 1.4, для измерения значений полного сопротивления у ЭС модификации ENY81-CA6 выполнить соединения приборов в соответствии с рисунком 1.5.
Измерения проводить для режимов холостого хода (XX) и короткого замыкания (КЗ). Для обеспечения данных режимов проводят следующие подключения:
-
- для ЭС модификации ENY81-CA6 к порту АЕ для режима XX ничего не подключают, для режима КЗ подключают адаптер оконечной нагрузки Jig TRA UO-150, находящийся в положении SHORT;
-
- для ЭС модификации ENY81 к порту АЕ поочерёдно подключают адаптеры оконечной нагрузки A-OPEN (режим XX) и A-SHORT (режим КЗ).
Для ЭС модификации ENY81 измерения проводят при подключении к порту EUT адаптера синфазного режима SAR Т802 для RJ45 и адаптера SAR Т8х0 для восьмипроводного 1-мм соединителя типа «банан». При этом для каждого адаптера SAR Т802 и SAR Т8х0 последовательно подключают адаптеры кабелей категории 3 и 5.
Частоты, на которых производятся измерения, установить согласно таблице 3 и внести измеренные значения в таблицу 3.
Аналогично для режимов XX и КЗ, для всех типов адаптеров, произвести на тех же частотах измерение аргумента полного сопротивления (фазового угла (ризм-) установив режим пересчета ф из S11. Измеренные значения занести в таблицу 3.
Таблица 3 -
полного
Zn3M и фазового угла
режим холостого хода | |||||||||
Частота, МГц |
0,15 |
0,2 |
0,3 |
0,4 |
0,5 |
0,7 |
1 |
1,5 |
2 |
Zn3M> Ом | |||||||||
физм? | |||||||||
Частота, МГц |
2,5 |
3 |
4 |
5 |
7 |
10 |
15 |
20 |
30 |
2изм, Ом | |||||||||
(ризм, ° | |||||||||
режим короткого замыкания | |||||||||
Частота, МГц |
0,15 |
0,2 |
0,3 |
0,4 |
0,5 |
0,7 |
1 |
1,5 |
2 |
^113м> Ом | |||||||||
(Ризм» | |||||||||
Частота, МГц |
2,5 |
3 |
4 |
5 |
7 |
10 |
15 |
20 |
30 |
Zh3m, Ом | |||||||||
(ризм, ° |
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-6.jpg)

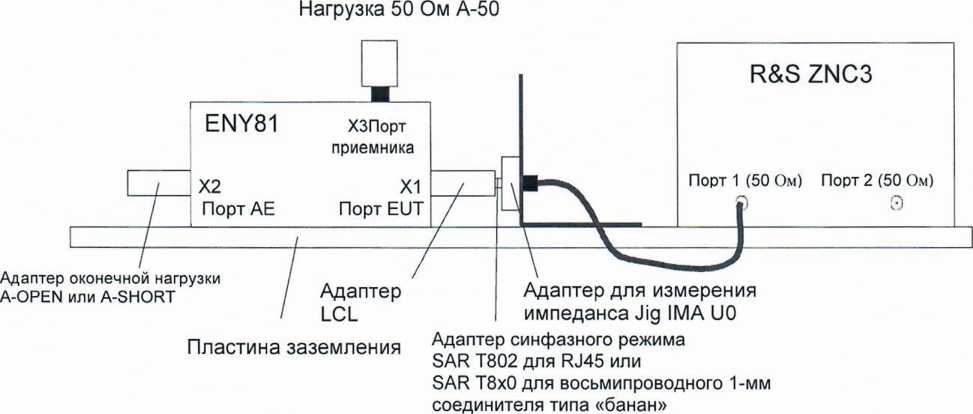

Рис. 1.4 Схема соединения приборов для измерения модуля и аргумента полного сопротивления ЭС модификации ENY81
Нагрузка 50 Ом А-50
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-7.jpg)
Пластина заземления
в положении SHORT (Замкнуто) или без адаптера

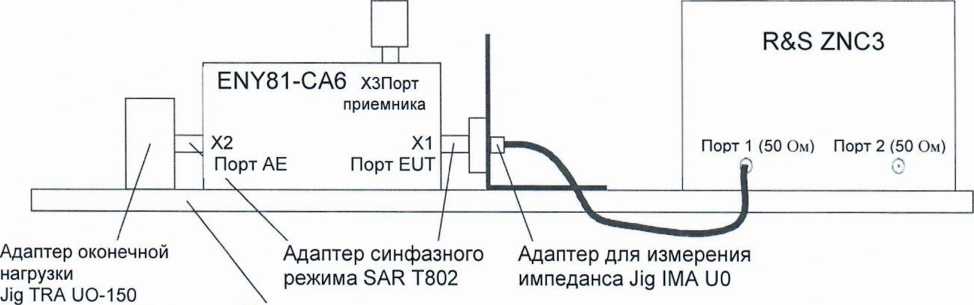

Рис. 1.5 Схема соединения приборов для измерения модуля и аргумента полного сопротивления ЭС модификации ENY81-CA6
-
9.2 Определение затухания преобразования общего несимметричного напряжения (LCL) на порте испытываемого объекта в зависимости от категории кабеля и частоты и абсолютной погрешности ЕСЕ.
Определение затухания преобразования общего несимметричного напряжения (LCL) на порте испытываемого объекта в зависимости от категории кабеля и частоты проводят методом прямых измерений с помощъю АЦВ и пробника LCL в соответствии с ГОСТ CISPR 16-1-2.

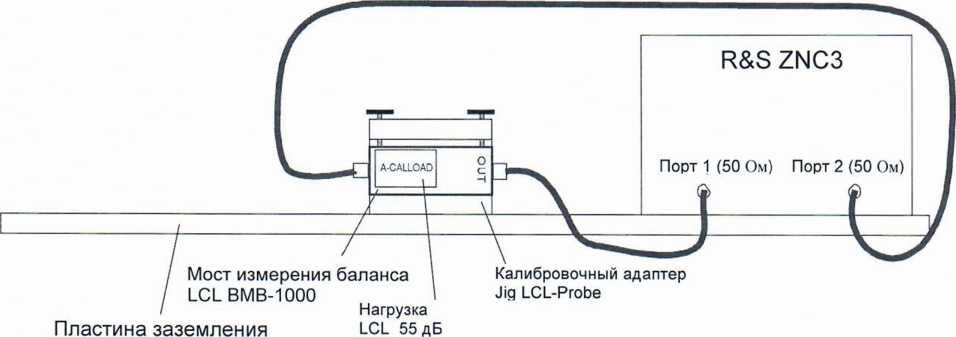

Перед проведением данной процедуры измерения необходимо проверить соответствие пробника LCL требованиям приложения Е ГОСТ CISPR 16-1-2. Процедура определения параметров пробника LCL - моста измерения баланса LCL ВМВ-1000 из комплекта ENY-FTS приведена в приложении А настоящей методики поверки.
Для измерения LCL ЭС модификации ENY81 выполнить соединения приборов в соответствии с рисунком 2.1.

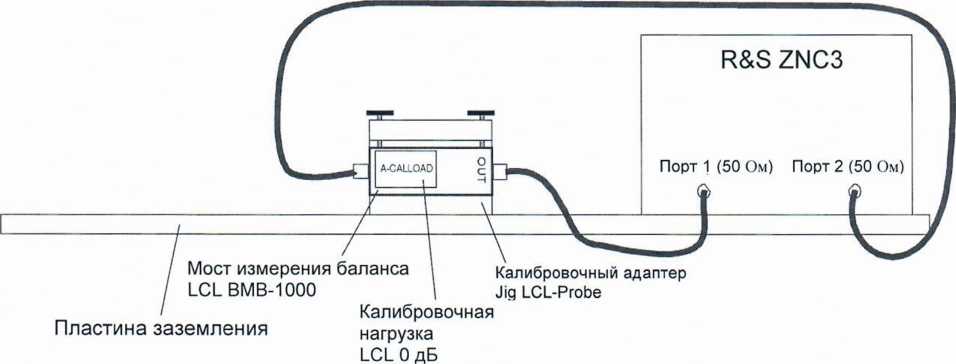

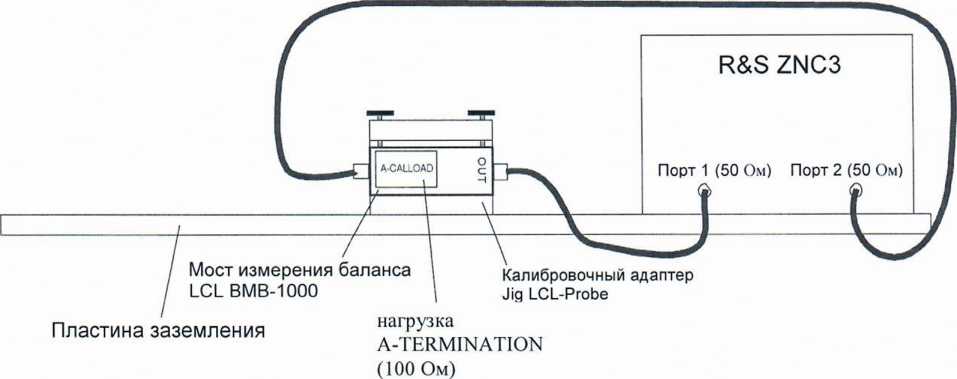

Установить на АЦВ диапазон частот от 0,15 до 30 МГц. Выполнить нормализацию трассы о дБ, провести с помощью математических функций АЦВ: Data to Mem и Math=Trace\MeiTi.
Измерение затухания преобразования общего несимметричного напряжения (LCL) выполнить на порту EUT для адаптеров подключения кабелей категории 3 и 5, для каждой пары отдельно. Для подключения измеряемой пары к мосту измерения баланса LCL необходимо использовать адаптер «соединитель RJ45/1-MM соединитель» А-8-0-Р1, А-8-0-Р2, А-8-0-РЗ и А-8-0-Р4. Ко всем неподключенным симметричным парам подключаются резисторы 100 Ом. Схема и мост измерения баланса LCL должны быть заземлены.
Оконечная нагрузка 50 Ом А-50
ENY81 |
ХЗПорт | ||||
приемника |
ПЯ---- | ||||
Х2 Порт АЕ |
XI Порт EUT |
OUT |
R&S ZNC3
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-8.jpg)
Мост измерения баланса LCL ВМВ-1000
Адаптер «соединитель RJ45/1-MM соединитель»: А-8-0-Р1, А-8-0-Р2, А-8-0-РЗ или А-8-0-Р4.
Оконечная нагрузка (100 Ом) А-800
/ Адаптер LCL / (компонент ' схемы ENY) Пластина заземления

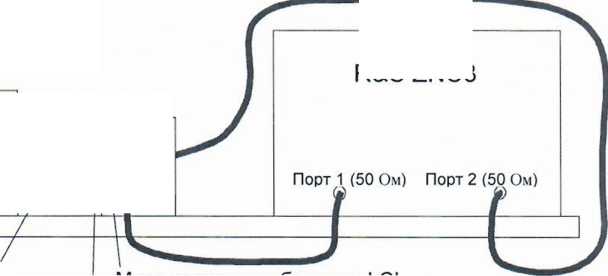

Рис. 2.1 Схема соединения приборов для измерения LCL ЭС модификации ENY81
На АЦВ провести измерение коэффициента передачи S21 для каждой частоты из таблицы 3 и зафиксировать измеренные значения.
Для измерения LCL ЭС модификации ENY81-CA6 выполнить соединения приборов в соответствии с рисунком 2.2.
ENY81-CA6 хзпорт
приемника
Оконечная нагрузка 50 Ом А-50
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-9.jpg)
R&S ZNC3
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-10.jpg)
=t
Оконечная нагрузка (100 Ом) А-801
Х2 XI
Порт АЕ Порт EUT
Пластина заземления
Мост измерения баланса LCL ВМВ-1000
Адаптер «соединитель RJ45/1-MM соединитель»; А-8-САТ6-Р1, А-8-САТ6-Р2, А-8-САТ6-РЗ или А-8-САТ6-Р4
Адаптер «соединитель RJ45/1-MM соединитель»: А-8-САТ6-Р1Х. А-8-САТ6-Р2Х, А-8-САТб-РЗх или А-8-САТ6-Р4Х
Рис. 2.2 Схема соединения приборов для измерения LCL ЭС ENY81-CA6
Для ЭС модификации ENY81-CA6 измерение для одной пары предусматривает два отдельных измерения для пары, измеряемой в нормальном положении с использованием разъемов RJ45 А-8-САТ6-Р1, А-8-САТ6-Р2, А-8-САТ6-РЗ или А-8-САТ6-Р4 и в положении с перекрестным соединением с использованием разъемов RJ45 А-8-САТ6-Р1х, А-8-САТ6-Р2Х, А-8-САТб-РЗх или А-8-САТ6-Р4х.
На АЦВ провести измерение коэффициента передачи S21 для обоих положений и для каждой частоты из таблицы 3. Зафиксировать измеренные значения.
-
9.3 Определение затухания развязки между портами в зависимости от частоты

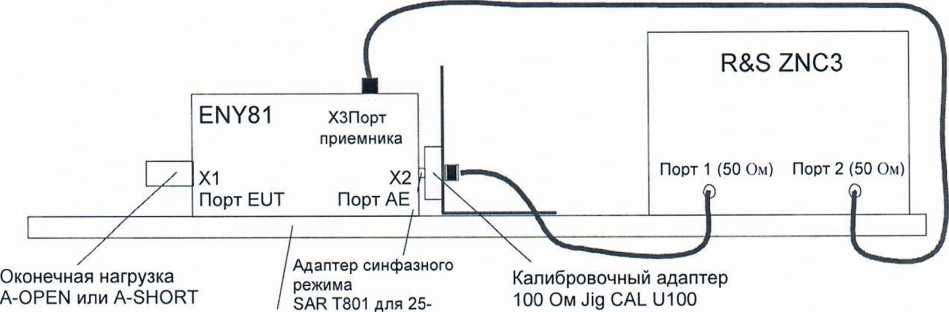

Определение затухания развязки между портами в зависимости от частоты проводят методом прямых измерений с помощью АЦВ и НМКПО.
Установить на АЦВ диапазон частот от 0,15 до 30 МГц. Подключить к обоим портам АЦВ измерительные кабели ( которые в дальнейщем будут использоваться для подключения к ЭС) и с помощью НМКПО провести полную двухпортовую калибровку АЦВ.
Для проведения измерения затухания развязки между портами ЭС модификации ENY81 выполнить соединения приборов в соответствии с рисунком 3.1, для проведения измерения коэффициента калибровки ЭС модификации ENY81-CA6 соединения приборов в соответствии с рисунком 3.2.
выполнить
замыкания
Измерения проводить для режимов холостого хода (XX) и короткого (КЗ). Для обеспечения данных режимов проводят следующие подключения:
ничего не подключают, для режима КЗ подключают адаптер оконечной нагрузки Jig TRA UO-150, находящийся в положении SHORT;
- для ЭС модификации ENY81 к порту АЕ поочерёдно подключают адаптеры оконечной нагрузки A-OPEN (режим XX) и A-SHORT (режим КЗ).
- для ЭС модификации ENY81-CA6 к порту АЕ для режима XX
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-11.jpg)

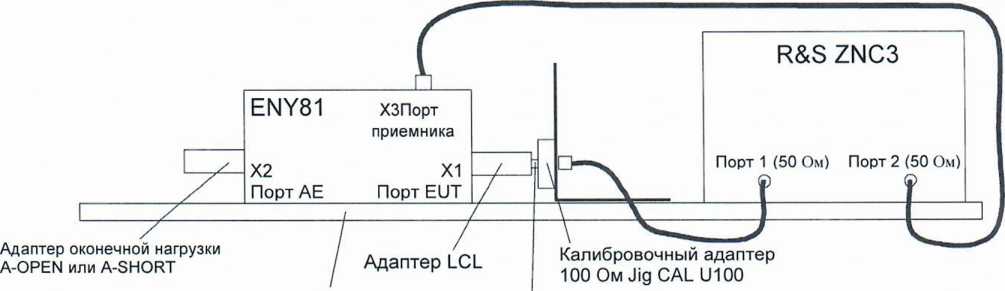

Рис.3.1 Схема соединения приборов для измерения затухания развязки между портами в зависимости от частоты ЭС модификации ENY81
контактного
Пластина заземления миниатюрного соединителя D-типа
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-12.jpg)
Пластина заземления
в положении SHORT (Замкнуто) или без адаптера

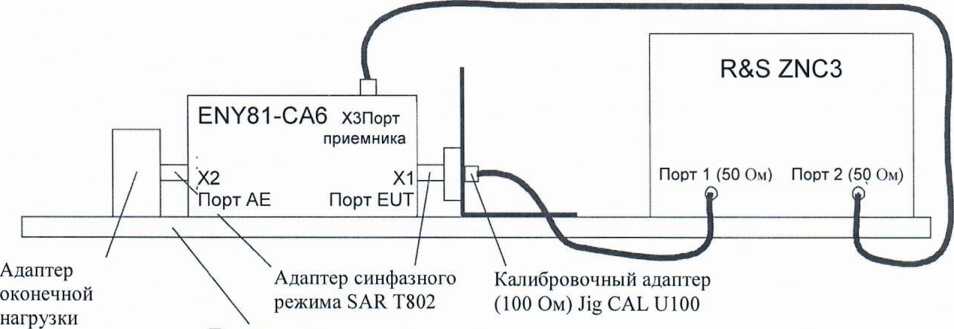

Рис.3.2 Схема соединения приборов для измерения затухания развязки между портами в зависимости от частоты ЭС модификации ENY81-CA6
На АЦВ провести измерение коэффициента передачи S21 для каждой частоты из таблицы 3 и зафиксировать измеренные значения.
-
9.4 Определение абсолютной погрешности коэффициента калибровки
Определение абсолютной погрешности коэффициента калибровки проводят методом прямых измерений с помошью АЦВ и НМКПО.
Установить на АЦВ диапазон частот от 0,15 до 30 МГц. Подключить к обоим портам АЦВ измерительные кабели ( которые в дальнейшем будут использоваться для подключения к ЭС) и с помощью НМКПО провести полную двухпортовую калибровку АЦВ.
Для
проведения измерения коэффициента калибровки ЭС модификации ENY81 соединения приборов в соответствии с рисунком 5.1, для проведения коэффициента калибровки ЭС модификации ENY81-CA6 выполнить
выполнить
измерения
соединения приборов в соответствии с рисунком 5.2.
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-13.jpg)
Пластина заземления Адаптер синфазного режима
SAR Т802 для RJ45
SAR Т8х0 для восьмипроводного 1-мм соединителя типа «банан»
Рис.4.1 Схема соединения приборов для измерения коэффициента калибровки
ЭС модификации ENY81
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-14.jpg)
Пластина заземления
Jig TRA ио-150 в положении 150 Ом
Рис.4.2 Схема соединения приборов для измерения коэффициента калибровки ЭС модификации ENY81-CA6
На АЦВ провести измерение коэффициента передачи S21 для каждой частоты из таблицы 3 и зафиксировать измеренные значения. Для ЭС модификации ENY81 измерения проводят для всех типов адаптеров подключения кабелей категории 3 и 5 при подключении к порту EUT сначала адаптера синфазного режима SAR Т802 для RJ45, а затем адаптера SAR Т8х0 для восьмипроводного 1-мм соединителя типа «банан».
10 Подтверждение соответствия средства измерений метрологическим требованиям-
10.1 Для полученных в пункте 9.1 результатов измерений значений модуля полного сопротивления 2и,м, рассчитать по формуле 1.1 абсолютную погрешность полного сопротивления:
AZ = Z„3M - 150
(1.1)
Рассчитанные значения абсолютной погрешности полного сопротивления для всех указанных частот в таблице 3 пункта 9.1 не должны превышать ±20 Ом.
Для полученных в пункте 9.1 результатов измерений фазового угла ф„зм, рассчитать по формуле 1.2 абсолютную погрешность фазового угла:
Д(р физм о
(1.2)
Рассчитанные значения абсолютной погрешности фазового угла для всех указанных частот в таблице 3 пункта 9.1 не должны превышать ±20 градусов.
-
10.2 Для полученных в пункте 9.2 результатов измерений значений затухания преобразования общего несимметричного напряжения (LCL) на порте испытываемого объекта в зависимости от категории кабеля и частоты рассчитать действительные значения затухания АьСГнзм.
Для ЭС ENY81 рассчитать действительные значения затухания ГСЕизм по формуле 2.1:
LCLh3m —S21
(2.1)
Абсолютную погрешность (LCL) AAlcl рассчитать по формуле 2.2:
ALCL - LCLh3m - LCLhom,
(2.2)
где LCLhom - затухание преобразования общего несимметричного напряжения (LCL) на порте испьпгываемого объекта в зависимости от категории кабеля и частоты, рассчитанное по формулам, указанным в таблице 4, в зависимости от категории кабеля и ЭС
Таблица 4
Категория кабеля, тип ЭС |
Формула для расчёта Alclhom |
категория 6 (ENY81-CA6) |
75-10-lgll+(10''^-f/5)-l |
категория 5 (ENY81) |
65-10-lg|l+(10'^-f/5)2| |
категория 3 (ENY81) |
55-10-lg|H-(10-^-f/5)2| |
где f [МГц] частоты из таблицы 3
Рассчитанные значения абсолютной погрешности ALCL в зависимости от частоты и типа ЭС для указанных в таблице 3 частот не должны превышать значений, указанных в таблице 5:
Таблица 5
Категория кабеля |
Диапазон частот |
Допустимые значения ААрсг, дБ |
категория 6 |
от 1,5-10^ до 2-10*'включ. |
±3 |
св. 2-10^ до 3-1 о’ |
от -3 до +6 | |
категория 5 |
от 1,5-10^ до 2-10^включ. |
±3 |
св. 2-10^ до 3-10' |
от -3 до +4,5 | |
категория 3 |
от 1,5-105 до 3-10’ |
±3 |
Для ЭС модификации ENY81-CA6 рассчитать действительные значения затухания в нормальном положении ГСГнпизм по формуле 2.3 и действительные значения затухания в положении с перекрестным соединением ГСГппсизм по формуле 2.4: где Ккном - номинальное значение коэффициента калибровки для ЭС модификации ENY81=10 дБ, для ЭС модификации ENY81 -СА6=9,5 дБ
ЬСЬнпизм —S21
(2.3)
ЬСЬппсизм —S21
(2.4)
рассчитать действительные значения затухания Alclibm по формуле 2.5:
ЬСЕизм ~ (ТСЬнпизм ТСТ11псизм)/2
(2.5)
Абсолютную погрешность ALCL рассчитать по формуле 2.2
Рассчитанные значения абсолютной погрешности ALCL в зависимости от частоты и типа ЭС для указанных в таблице 3 частот не должны превышать значений, указанных в таблице 5.
10.3 Для полученных в пункте 9.3 результатов измерений значений затухания развязки между портами в зависимости от частоты рассчитать по формуле 3.1 действительные значения затухания развязки между портами Ар в зависимости от частоты:
Ap = -S21
(3.1)
Рассчитанные значения затухания развязки между портами Ар в зависимости от частоты для указанных в таблице 3 частот не должны быть:
-
- менее 55 дБ в диапазоне частот свьппе 1,5 до 30 МГц включигелыю;
-
- менее значения Ардоп в диапазоне частот от 150 кГц до 1,5 МГц включительно, где допустимое значение Ардоп рассчитывается по формуле 3.2:
Ардоп =35+20-lg(10-^’-f/0,15),
(3.2)
где f [МГц] - частоты из таблицы 3 для диапазона частот от 150 кГц до 1,5 МГц
10.4 Для полученных в пункте 9.5 результатов измерений значений коэффициента калибровки рассчитать по формуле 5.1 абсолютную погрешность коэффициента калибровки:
AKk = -S21-Kkhom,
(4.1)
Рассчитанные значения абсолютной погрешности коэффициента калибровки указанных в таблице 3 частот не должны превышать ±1 дБ.
Критериями принятия специалистом, проводившим поверку, решения по подтверждению соответствия средства измерений метрологическим требованиям установленным при утверждении типа, являются: обязательное выполнение всех процедур, перечисленных в разделах 8.2; 9 и соответствие действительных значений
метрологических характеристик эквивалентов сети ENY требованиям, указанным в пунктах раздела 10.
11 Оформление результатов поверки-
11.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы. Протокол должен наглядно отображать полученные результаты измерений в поверяемых точках и диапазонах частот, которые указаны в соответствующих пунктах данной методики, а также сравнение полученных действительных и допустимых значений нормируемых погрешностей.
-
11.2 Сведения о результатах поверки эквивалентов сети в целях её подтверждения передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений.
-
11.3 Свидетельство о поверке или извещение о непригодности к применению средства измерений выдаётся по заявлению владельцев эквивалентов сети или лиц, представивших их на поверку. Свидетельство о поверке или извещение о непригодности к применению средства измерений должны быть оформлены в соответствии с требованиями действующих правовых нормативных документов. Знак поверки наносится на свидетельство о поверке.
А. С. Каледин
И. о. начальника лаборатории № 441
ФБУ «Ростест-Москва»
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-16.jpg)
Главный специалист по метрологии лаборатории № 441 ФБУ «Ростест-Москва»
Приложение А
к РТ-МП-7912-441-2020
Определение параметров моста измерения баланса LCL ВМВ-1000 из комплекта ENY-FTS (далее моста) в соответствии с требованиями ГОСТ CISPR 16-1-2 (приложение Е). Определение параметров моста проводят методом прямых измерений с помощью АЦВ, НМКПО и мультиметра цифрового Fluke 8846А.
Установить на АЦВ диапазон частот от 0,15 до 30 МГц. Подключить к обоим портам АЦВ измерительные кабели (которые в дальнейщем будут использоваться для подключения к мосту) и с помощью НМКПО провести полную двухпортовую калибровку АЦВ.
Выполнить нормализацию АЦВ с использованием калибровочной нагрузки А-CALLOAD (ЕСЕ = 0 дБ) по схеме рисунка П.1.
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-17.jpg)
A-CALLOAD
Рисунок A. 1 - Схема соединения приборов для нормализации моста
Нормализацию трассы О дБ провести с помощью математических функций АЦВ: Data to Mem и Math=Trace\Mem.
Определить собственное LCL моста. Для этого выполнить соединения приборов в соответствии с рисунком А.2, с использованием оконечной нагрузки A-TERMINATION (100 Ом). Провести измерения собственного LCL моста на частотах 0,15 МГц; 2 МГц, 30 МГц. Зафиксировать измеренные значения на АЦВ. Рассчитать действительные значения собственного LCL моста ЕСЕМизм по формуле А. 1:
LCLMh3m = -S21
(А.1)
Значения собственного LCL моста (ЕСЕМизм) для указанных выше частот не должны быть меньще значений LCLM, рассчитанных по формуле А.2:
LCLM = 95-10-lg|l+(10Af/5)2|
(А.2)
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-18.jpg)
Рисунок А.2 - Схема соединения приборов для измерения собственного LCL моста
Для определения погрешности измерения LCL с помощью моста подключить нагрузку A-REFLOAD (55 дБ), как показано на рисунке А.З. Провести измерения на частотах 0,15 МГц; 2 МГц, 30 МГц. Зафиксировать измеренные значения на АЦВ.
![Методика поверки. ЭКВИВАЛЕНТЫ СЕТИ ANY. ОЕИ Аналитика](mp_html/65033184366214497b908c_files/65033184366214497b908c-19.jpg)
A-REFLOAD
Рисунок А.З - Схема соединения приборов для определения погрешности измерения LCL с помощью моста
Рассчитать действительные значения измерения LCL с помощью моста АьскМизм по формуле А.З:
АгскМизм S21
(А.З)
Рассчитать значения погрешности измерения LCL с помощью моста по формуле
А.4:
А Акскм - АьскМизм - LCLhom
(А.4)
где - LCLhom значение LCL нагрузки A-REFLOAD
Для расчета значения LCL нагрузки A-REFLOAD LCLhom необходимо провести измерения сопротивлений Ram и Rbm нагрузки A-REFLOAD с помощью мультиметра цифрового Fluke 8846А. Подготовить к работе мультиметр цифровой Fluke 8846А в соответствии с его руководством по эксплуатации. Провести измерения сопротивлений Ram и Rbm нагрузки A-REFLOAD по четырёх проводной схеме с помощью мультиметра цифрового Fluke 8846А. Рассчитать значение LCLhom по формуле А. 5:
LCLhom 20 lg(2 (Ram+Rbm)/(Ram-Rbm)) (А.5)
Рассчитанные значения погрешности измерений LCL с помощью моста не должны превышать ± 1 дБ.
Если значения LCL моста и значения погрешности измерений моста не превышают допустимые значения, то следует приступить к эквивалентов сети.
LCL с помощью измерениям LCL
его параметры в
В противном случае следует взять другой мост и определить соответствии с требованиями ГОСТ CISPR 16-1-2 (приложение Е пункт Е.2)
18
