УСТРОЙСТВА ИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ МИР КПР-01М

Методика поверки

МП206.1-234-2016 г. Москва

Введение

Методика поверки (в дальнейшем - методика) устанавливает порядок проведения поверки устройств измерительных многофункциональных МИР КПР-01М (в дальнейшем - устройства) и устанавливает объем, условия и методику первичной, периодической и внеочередной поверок устройств.

Поверка устройств осуществляется в соответствии с методикой, изложенной в данном документе.

В настоящей методике приняты следующие обозначения модификаций устройств:

  • - «КПР-01М», модификация устройства в корпусе с габаритными размерами 96x96x155 мм;

  • - «КПР-01МА», модификация устройства в корпусе с габаритными размерами 90x75x105 мм.

При выпуске устройств на заводе-изготовителе и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждое устройство.

Устройства, находящиеся в эксплуатации, подлежат периодической поверке по истечении межповерочного интервала .

Внеочередную поверку при эксплуатации устройств проводят в случае:

  • - повреждения знака поверительного клейма (пломбы);

  • - утраты формуляра устройств;

  • - ввода устройств в эксплуатацию после длительного хранения (более половины межповерочного интервала);

  • - известного или предполагаемого ударного воздействия на устройства или неудовлетворительной работы устройств;

  • - продажи (отправки) потребителю устройств, не реализованных по истечении срока, равного половине межповерочного интервала.

К поверке устройств следует допускать лиц, аттестованных в качестве поверителей в соответствии с ПР 50.2.012-94.

Сокращения, принятые в настоящей методике:

СКЗ - среднеквадратическое значение.

ПКЭ - показатели качества электрической энергии.

Межповерочный интервал - 16 лет.

1 Операции поверки

1.1 Операции, выполняемые при поверке устройств, и порядок их выполнения приведены в таблице 1.1.

Т аблица 1Л

Операция

Номер пункта методики

Обязательность выполнения операции при поверке

первичной

периодической

1 Внешний осмотр

6.1

Да

Да

2 Проверка электрической прочности изоляции

6.2

Да

Да*

3 Опробование

6.3

Да

Да

4 Подтверждение   соответствия

программного обеспечения

6.4

Да

Нет

5 Проверка основной погрешности измерения параметров напряжения:

  • 1) СКЗ с учетом гармоник;

  • 2) СКЗ основной гармоники;

  • 3) СКЗ напряжений симметричных составляющих;

  • 4) частоты основной гармоники напряжения.

6.5

Да

Да

6 Проверка основной погрешности измерения параметров тока (интервал измерения 10 периодов): .

  • 1) СКЗ с учетом гармоник

  • 2) СКЗ основной гармоники

  • 3) СКЗ тока симметричных составляющих

6.6

Да

Да**

7 Проверка погрешности измерения ПКЭ:

  • 1) погрешности измерения положительного и отрицательного отклонения напряжения и установившегося отклонения напряжения;

  • 2) погрешности измерения коэффициентов несимметрии обратной и нулевой последовательности;

  • 3) погрешности измерения коэффициентов искажения синусоидальности;

  • 4) погрешности измерения коэф-

6.7

Да

Да

Операция

Номер пункта методики

Обязательность выполнения операции при поверке

первичной

периодической

фициентов n-й гармонической составляющей;

  • 5) напряжения при прерывании напряжения, провалах напряжения и перенапряжении;

  • 6) длительность прерывания напряжения, провала напряжения и перенапряжения;

  • 7) кратковременной дозы фликера

8 Проверка стартового тока

6.8

Да

Да

9 Проверка отсутствия самохода

6.9

Да

Да

10 Проверка основной относительной погрешности измерения мощности и энергии

6.10

Да

Да

11 Проверка абсолютной погрешности суточного хода встроенных часов

6.11

Да

Да

* Последующие испытания проводят напряжением, составляющим 80 % от полного испытательного напряжения.

** При максимальном токе 10 А.

Примечания

  • 1 В качестве положительных результатов первичной поверки по операциям 5, 6, 8-11 допускается засчитывать положительные результаты приемо-сдаточных испытаний.

  • 2 Операции 3-11 допускается проводить по 6.12.

  • 3 Внеочередную поверку выполняют в объеме и последовательности проведения операций, предусмотренных для периодической поверки.

ВНИМАНИЕ! ЕСЛИ С МОМЕНТА ПРЕДЫДУЩЕЙ ПОВЕРКИ ПРОШЛО БОЛЕЕ ДВУХ ЛЕТ, ПЕРЕД НАЧАЛОМ ПОВЕРКИ НЕОБХОДИМО ЗАМЕНИТЬ РЕЗЕРВНЫЙ ЭЛЕМЕНТ ПИТАНИЯ ВСТРОЕННЫХ ЧАСОВ (РЕКОМЕНДУЕМЫЙ ТИП ЭЛЕМЕНТА ПИТАНИЯЧАСОВ: SL 350).

  • 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки устройства бракуют и его поверку прекращают.

  • 1.3 После устранения недостатков, вызвавших отрицательный результат, устройства вновь представляют на поверку.

2 Средства поверки
  • 2.1 Средства поверки, используемые при поверке, приведены в таблице

2.1.

Таблица2.1

Средство поверки

Основные технические характеристики средства поверки

1 Установка для проверки электрической безопасности GPI-735А

Выходная мощность не менее 500 В’А.

Испытательное напряжение переменного тока от 0,1 до 5,0 кВ, допускаемые отклонения ± (0,01 U+ 5) В, где U- устанавливаемое испытательное напряжение, В.

Испытательное напряжение постоянного тока 500 В (фиксировано), диапазон измеряемых сопротивлений от 1 до 1990 МОм, пределы погрешности измерения сопротивления ± 5 %

2Установка многофункциональная измерительная СМС 256 plus

Выходное трехфазное напряжение от 0 до 300 В, точность установки не хуже ± (0,04 % показания + 0,01 % диапазона).

Выходной трехфазный ток от 0 до 75 А, точность установки не хуже ± (0,04 % показания + 0,01 % диапазона).

Погрешность установки мощности не хуже ±0,1 %

ЗЧастотомер электронно-счетный 43-85/3

Диапазон частот от 0,14 мГц до 150 МГц, погрешность частоты опорного генератора ±1 • 10'7

4Трансформатор то

ка УТТ-5М

Номинальное значение силы первичного тока: 15; 50; 100; 150; 200; 300; 600 А. Класс точности: 0,2

5Трансформатор тока ПРИЗМА-ТТ CMR-I2330S

Четыре витка первичной обмотки и один - вторичной

бИсточник питания

PSCI 1220А

Для питания трансформатора тока ПРИЗМА-ТТ CMR-12330S

7Амперметр цифро

вой САЗ 010/3

Диапазон измерения переменного тока от 0 до 10 А, класс точности 0,1

8Персональный

компьютер

С установленными программами TestUniverse и программой автоматизированной поверки КПР М12.00325-01

Компьютер должен иметь интерфейс Ethernet 10/100Base-TX

9Персональный

компьютер

С установленным браузером и программой КОНФИГУРАТОР КПР-01 М11.00321-02 (в дальнейшем - программа Конфигуратор).

Продолжение таблицы 2.1

10 Стенд   проверки

КПР-01

М12.032.00.000

Примечания

  • 1 Средства поверки под номерами 4-7 используются только для поверки устройств с максимальным током 150 А.

  • 2 Средство поверки под номером 10 и программа автоматизированной поверки КПР используются только при проведении автоматизированной поверки по 6.12.

  • 3 Допускается применение других средств поверки, по метрологическим и техническим характеристикам не уступающих указанным.

2.2 Используемые средства измерения должны иметь действующие свидетельства о поверке.

3 Требования безопасности
  • 3.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

  • 3.2 При проведении поверки следует соблюдать правила по охране труда при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на средства поверки.

4 Условия проведения поверки

вия:

  • 4.1 При проведении поверки должны быть соблюдены следующие усло-

  • - температура окружающего воздуха - плюс (23 ± 3) °C;

  • - относительная влажность окружающего воздуха - от 30 до 80 %;

  • - атмосферное давление - от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

  • - отсутствие постоянного магнитного поля внешнего происхождения;

  • - сетевое напряжение переменного тока - (230 ± 23) В;

  • - частота сетевого напряжения переменного тока - (50,0 ± 0,4) Гц.

5 Подготовка к поверке
  • 5.1 При подготовке к поверке необходимо подготовить к работе средства поверки согласно эксплуатационным документам на них.

  • 5.2 При проведении автоматизированной поверки необходимо ознакомиться с документом «ПРОГРАММА АВТОМАТИЗИРОВАННОЙ ПОВЕРКИ КПР. Описание применения» М12.00325-01 31 01.

  • 5.3 Перед проведением поверки устройства необходимо сконфигурировать:

  • - номинальный ток вторичной обмотки 1А, прямое включение (только для модификаций КПР-01М с номинальным током 1-5 А);

  • - номинальное напряжение вторичной обмотки 57 В, прямое включение (только для модификаций КПР-01М);

  • - схема подключения: 4-х проводная схема включения «звездой» с тремя трансформаторами тока.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре проверяют соответствие устройств следующим требованиям:

  • - лицевая панель и этикетка устройств должны быть чистыми и иметь четкую маркировку;

  • - все крепящие винты должны быть в наличии, механические элементы хорошо закреплены.

  • 6.2 Проверка электрической прочности изоляции

  • 6.2.1 Проверку электрической прочности изоляции напряжением переменного тока частотой 50 Гц проводить с помощью установки для проверки электрической безопасности GPI-735A в соответствии с документом «Установки для проверки электрической безопасности GPI-725A, GPI-735A, GPI-740А, GPI-745A, GPI-715A, GPI-705A. Руководство по эксплуатации».

  • 6.2.2 Покрыть корпус устройств сплошной, прилегающей к поверхности корпуса металлической фольгой («Земля») таким образом, чтобы расстояние от фольги до зажимов соединителя «ИЗМЕР. ЦЕПИ» или до контактов «1а~>», «1а<~», «1Ь->», «1Ь<~», «1с~>», «1с<-», «Ua», «ПЪ», «Ис», «N» было не более 20 мм.

  • 6.2.3 Подать напряжение переменного тока частотой 50 Гц среднеквадратическим значением 4 кВ в течение 1 мин (повторные испытания проводить при значении испытательного напряжения, равном 3,2 кВ) между группой высоковольтных цепей устройства, указанных в таблице 6.1 и группой низковольтных цепей, указанных в таблице 6.1.

  • 6.2.4 Последовательно подать напряжение переменного тока частотой 50 Гц среднеквадратическим значением 2 кВ в течение 1 мин (повторные испытания проводить при значении испытательного напряжения, равном 1,6 кВ) между каждой высоковольтной цепью устройства (указаны в таблице 6.1), и другими высоковольтными цепями.

  • 6.2.5 Последовательно подать напряжение переменного тока частотой 50 Гц среднеквадратическим значением 2 кВ в течение 1 мин (повторные испытания проводить при значении испытательного напряжения, равном 1,6 кВ) между каждой низковольтной цепью устройства (указаны в таблице 6.1) и другими низковольтными цепями.

  • 6.2.6 Результаты проверки считаются положительными, если во время проверки не произошло пробоя или перекрытия изоляции испытуемых цепей.

Таблицаб. 1 - Цепи для приложения испытательного напряжения

Модификация

Группа цепей

Цепи, контакты

Высоковольтные цепи

Соединенные вместе контакты «1а->», «1а<-» Соединенные вместе контакты «1Ь->», «1Ь<-» Соединенные вместе контакты «1с->», «1сС-» Соединенные вместе контакты «Иа», «ЦЪ», «Ис», «N»

Соединенные вместе контакты соединителя «ПИТАНИЕ ~23 ОВ»

Соединенные вместе контакты соединителя «ТУ»

КПР-01М

Низковольтные цепи

Соединенные вместе контакты соединителя «RS485-1»

Соединенные вместе контакты соединителя «RS485-2»

Соединенные вместе контакты соединителя «RS485-3»

Соединенные вместе контакты соединителя «RS485-4/+24B»

Соединенные вместе контакты соединителя «RS232»

Соединенные вместе контакты соединителя «ETHERNET-1»

Соединенные вместе контакты соединителя «ETHERNET-2»

Соединенные вместе контакты соединителя «CAN-1»

Соединенные вместе контакты соединителя «ТС»

Соединенные вместе контакты соединителя «ПИТАНИЕ -24В»

Контакт «Земля»

КПР-01МА

Высоковольтные цепи

Соединенные вместе контакты «1», «2» Соединенные вместе контакты «3», «4»

Соединенные вместе контакты «5», «6» Соединенные вместе контакты «7» - «10»

Соединенные вместе контакты «11» - «19» для модификаций с номинальным напряжением входов телесигнализации 230 В

Соединенные вместе контакты «21» - «24»

Соединенные вместе контакты «26», «27» для модификаций с номинальным напряжением цепи питания 230 В

Низковольтные цепи

Соединенные вместе контакты соединителя «RS485-1»

Соединенные вместе контакты соединителя

Модификация

Группа цепей

Цепи, контакты

«RS485-2»

Соединенные вместе контакты соединителя «RS485-3»

Соединенные вместе контакты.соединителя «ETHERNET»

Соединенные вместе контакты соединителя «ETHERNET-1»

Соединенные вместе контакты соединителя «ETHERNET-2»

Соединенные вместе контакты «11» - «19» для модификаций с номинальным напряжением входов телесигнализации 24 В

Соединенные вместе контакты «26», «27» для модификаций с номинальным напряжением цепи питания 24 В

Контакт «Земля»Х)

Контакт «Земля» (контрольная земля при испытании по ГОСТ 12.2.091-2012): проводящая пленка из фольги, плотно прилегающая к корпусу устройства.

  • 6.3 Опробование

  • 6.3.1.1 Подключить устройства к установке многофункциональной измерительной СМС 256 plus ( в дальнейшем - установка СМС 256 plus) по схемам, приведенным на рисунках Б.1 - Б.4 (в зависимости от модификации).

  • 6.3.2 Подать номинальное напряжение на цепь питания (при ее наличии), через 40 с контролировать:

  • - индикатор «ПИТАНИЕ» светится зеленым цветом;

  • - индикатор «СТАТУС» мигает зеленым цветом.

  • 6.3.3 На компьютере, подключенном к устройству, запустить браузер или программу КОНФИГУРАТОР.

  • 6.3.4 Установить соединение с устройством любым способом, описанным в документе «Устройство измерительное многофункциональное МИР КПР-01М. Руководство по эксплуатации» М13.013.00.000 РЭ или «Устройство измерительное многофункциональное МИР КПР-01МА. Руководство по эксплуатации» М14.022.00.000 РЭ.

  • 6.3.5 Зафиксировать показания учтенной устройством прямой активной энергии и прямой реактивной энергии.

  • 6.3.6 На компьютере, подключенном к, установке СМС 256 plus, запустить модуль Meter, входящий в состав программы TestUniverse.

  • 6.3.7 В окне модуля Meter (предварительно настроив модуль в соответствии с руководством пользователя Omicron TestUniverse) задать следующие параметры:

  • - фазное напряжение: UH0M;,

  • - ток: 10А',

  • - коэффициент активной мощности: cos (р= 0,5, тип нагрузки: индуктивная;

  • - доза энергии: 20 Вт-ч.

  • 6.3.8 В окне модуля Meter нажать кнопку Пуск/продолжение испытаний (если кнопка недоступна, предварительно необходимо нажать кнопку Очистить результаты).

  • 6.3.9 После появления сообщения в левом нижнем углу окна Испытание завершено выполнить чтение текущих показаний активной и реактивной энергии прямого направления.

  • 6.3.10 Вычислить приращение значений активной и реактивной энергии прямого направления.

  • 6.3.11 Результаты проверки считаются положительными, если при проведении проверки режим работы индикаторов соответствует 6.3.2, приращение значения активной энергии прямого направления равно (100 ± 2) единиц, а приращение значения реактивной энергии прямого направления равно (173 ± 3) единиц.

  • 6.4 Подтверждение соответствия программного обеспечения

    • 6.4.1 Запустить на компьютере программу. Запуск программы осуществляется из меню Пуск = > Программы = > Mir — > Крг = > Программа автоматизированной поверки КПР.

    • 6.4.2 Если программа поверки не прошла идентификацию метрологически значимой части (рисунок 6.1), в поле Цифровая идентификация метрологической части ПО появляется надпись ERR и дальнейшая работа с программой блокируется.

    • 6.4.3 Если программа поверки прошла идентификацию метрологически значимой части, в поле Цифровая идентификация метрологической части ПО появляется надпись Ок! (рисунок 6.2).

    • 6.4.4 Встроенное программное обеспечение (в дальнейшем - ПО) устройств реализовано в управляющем микроконтроллере, разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единую контрольную сумму.

    • 6.4.5 ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Встроенное ПО не может быть считано с устройств без применения специальных программно-технических устройств, поэтому при поверке встроенное ПО не проверяется. Характеристики ПО приведены в приложении А.

  • 6.5 Проверка основной погрешности измерения параметров напряжения

    • 6.5.1 При проведении проверки основной погрешности измерения параметров напряжения определить погрешности измерения:

  • - среднеквадратического значения фазного напряжения с учетом гармоник'

UA, ив, Uc;

  • - среднеквадратического значения фазного напряжения основной частоты UA(i), Ub(i), Uc(i)j

  • - среднеквадратического значения напряжения прямой, обратной и нулевой последовательности Ui, U2, Uo;

  • - частоты сигнала напряжения,/

  • 6.5.2 Проверку погрешностей измерения параметров напряжения проводить, используя установку СМС 256 plus с программным модулем Harmonics.

  • 6.5.3 Подключить устройство к установке СМС 256 plus по схемам, приведенным на рисунках Б. 1 - Б.4 (в зависимости от модификации устройства).

  • 6.5.4 На компьютере, подключенном к установке СМС 256 plus, запустить программный модуль Harmonics и выполнить конфигурирование аппаратных средств установки СМС 256 plus (используя руководство пользователя Omicron TestUniversal) для работы в режиме 6x12,5А 70В.

  • 6.5.5 Подать номинальное напряжение на цепь питания (при ее наличии).

  • 6.5.6 Настроить формирование выходного сигнала установки СМС 256 plus в соответствии со столбцом «Условия испытания 1» (для устройства с номинальным напряжением 57 В) или «Условия испытания 2» (для устройства с номинальным напряжением 230 В) таблицыб.2 (параметры напряжения 1 - 4 должны быть заданы в программном модуле Harmonics, остальные параметры являются расчетными). При работе с программным модулем Harmonics пользоваться встроенной помощью.

  • 6.5.7 Нажать кнопку Статический выход, расположенную на панели инструментов программного модуля Harmonics.

  • 6.5.8 Через (30 ± 5) с считать с устройства и зафиксировать:

  • - среднеквадратические значения фазных напряжений с учетом гармоник

UA, UB, Uc;

  • - среднеквадратические значения фазных напряжений основной частоты UA(1), UB(1), Uc(l);

  • - среднеквадратические значения напряжений прямой, обратной и нулевой последовательности Ui, U2, Uo;

  • - значение частоты сигнала напряжения, f.

  • 6.5.9 Отжать кнопку Статический выход, расположенную на панели инструментов программного модуля Harmonics.

  • 6.5.10 Повторить действия 6.5.7 - 6.5.9, последовательно формируя выходной сигнал установки СМС 256 plus в соответствии со столбцами «Условия испытания 3» - «Условия испытания 6» таблицы. 6.2.

Таблица6.2- Условия испытаний и эталонные значения при определении погрешностей измерения параметров напряжения

Параметр напряжения

Условия испытания и эталонные значения

1

2

3

4

5

6

1 Частота основной гармоники, Гц

50

50

42,5

57,5

48

48

2 Фазные напряжения основной частоты, В

Иа=5,7

UA=10,0

Ua=0,4Uhom.

Ua~0,7Uhom.

Ua=120,0

Ua=299,0

Ub=5,7

Ub=10,0

Ub-0,4Uhom.

Ub=0,8UHOm.

UB=120,0

Ub=299,0

Uc=5,7

Uc=10,0

Uc=0,4UHom.

UC-0,9UHOM.

Uc=120,0

Uc= 299,0

3 Углы между фазными напря-

Фцав=120°,

фиАв-1200,

4>uab=-120°,

<PUAB=100°,

<PUAB=10°

фЦАВ=10°,

жениями

<Puca-120°

<Puca=120°

<Puca=-120°

<PUCA=100°

<PUCA=10°

фиСА=Ю°

4 Коэффициенты n-х гармони-

Ku(50)=50,

Ku(25)=50,

0

0

ческих составляющих, %, %

фазовый сдвиг 0°

фазовый сдвиг 90°

5 Фазные напряжения с учетом

Ua=5,7 •

Ua=10,0

Ua=0,4472Uhom.

UA=0,7826UHOM.

Ua=120,0

Ua=299,0

UB=5,7

Ub=10,0

UB=0,4472UHOM.

Ub=0,8944UHom.

Ub=120,0

Ub=299,0

гармоник, В

Uc=5,7

Uc=10,0

Uc=0,4472UHom.

Uc=1,0062UHom.

Uc=120,0

Uc=299,0

6 Симметричные составляющие, В

Ui=5,7

Ui=10,0

Ui=0

U!=0,7660UHoM

U!=12,64

Ui = 31,49

u2=o

U2=0,0

U2=0,4UHom.

U2=0,2019Uhom

U2 = 11,42

U2 = 28,46

Uo=O

Uo=O,O

Uo=O

Uo=0,1389UHOM

Uo-118,8

Uo = 296,0

Примечания

  • 1 Испытания 1, 5 проводить только для устройств с номинальным напряжением 57 В.

  • 2 Испытание 2, 6 проводить только для устройств с номинальным напряжением 230 В.

  • 6.5.11 Для всех считанных с устройства значений частоты напряжения вычислить абсолютную погрешность измерения частоты А, Гц, по формуле

= (6.1) где - измеренное устройством значение частоты, Гц;

/э~ эталонное значение частоты, указанное в таблице 6.2, Гц.

  • 6.5.12 Для всех считанных с устройства среднеквадратических значений фазных напряжений с учетом гармоник вычислить относительную погрешность измерения напряжения 5, %, по формуле

3 = ^—^--100% (6.2) иэ

где Un~ измеренное устройством среднеквадратическое значение напряжения, В;

Us - эталонное среднеквадратическое значение напряжения, указанное в таблице 6.2, В.

  • 6.5.13 Для всех считанных с устройства среднеквадратических значений фазных напряжений основной частоты, среднеквадратических значений фазных напряжения прямой, обратной и нулевой последовательности вычислить приведенную погрешность измерения напряжения у, %, по формуле

r = UH~U3-100%                      С6-3)

U

норм.

где ии - измеренное устройством среднеквадратическое значение напряжения, В;

Us— эталонное среднеквадратическое значение напряжения, указанное в таблице 6.2, В;

UНорм. - нормирующее значение, равное номинальному напряжению, В.

  • 6.5.14 Результаты проверки считаются положительными, если:

  • - вычисленные значения абсолютной погрешности измерения частоты не превышают пределов ±0,01 Гц;

  • - вычисленные значения относительной погрешности измерения напряжения не превышают пределов ± 0,5 % в диапазоне напряжения переменного тока от 5,7 до 40 В, ± 0,2 % в остальном диапазоне;

  • - вычисленные значения приведенной погрешности измерения напряжения не превышают пределов ±0,1 %.

6.6 Проверка основной погрешности измерения параметров тока

6.6.1 При проведении проверки основной погрешности измерения параметров тока определить погрешности измерения:

  • - среднеквадратического значения фазного тока с учетом гармоник 1А, 1в, 1с5

  • - среднеквадратического значения фазного тока основной частоты IA(i>, 1в(1)> 1с(1)5

  • - среднеквадратического значения тока прямой, обратной и нулевой последовательности Ii, 12,10.

  • 6.6.2 Проверку погрешностей измерения параметров проводить, используя установку СМС 256 plus с программным модулем Harmonics.

  • 6.6.3 Подключить устройства к установке СМС 256 plus по схемам, приведенным на рисунках Б.1 - Б.4 (в зависимости от модификации устройства).

  • 6.6.4 На компьютере, подключенном к установке СМС 256 plus, запустить программный модуль Harmonics и выполнить конфигурирование аппаратных средств установки СМС 256 plus (используя руководство пользователя Omicron TestUniversal) для работы в режиме Зх25А;140ВА.

  • 6.6.5 Подать номинальное напряжение на цепь питания (при ее наличии).

  • 6.6.6 Настроить формирование выходного сигнала установки СМС 256 plus в соответствии со столбцом «Условия испытания 1»:

• таблицы 6.3 для модификации КПР-01М с номинальным током 1-5 А; таблицы 6.4 для модификации КПР-01М с номинальным током 5 А; таблицы 6.5 для модификации КПР-01МА с номинальным током 1 А. таблицы 6.6 для модификации КПР-01МА с номинальным током 5 А.

В программном модуле Harmonics должны быть заданы параметры 1-4, остальные параметры являются расчетными. При работе с программным модулем Harmonics пользоваться встроенной помощью.

  • 6.6.7 Нажать кнопку Статический выход, через (30 ± 5) с считать с устройства и зафиксировать:

  • - среднеквадратические iB, Ic;

  • - среднеквадратические 1в(1)5 Ic(i);

  • - среднеквадратические последовательности Ib I2,1о-

значения

значения

значения

фазных токов с учетом гармоник 1А,

фазных токов основной частоты IA(i),

токов прямой, обратной и нулевой

  • 6.6.8 Отжать кнопку Статический выход, расположенную на панели инструментов программного модуля Harmonics.

  • 6.6.9 Выполнить действия 6.6.6 - 6.6.8, последовательно формируя выходной сигнал установки СМС 256 plus в соответствии со столбцами «Условия испытания 2», «Условия испытания 3».

  • 6.6.10 При испытании модификаций КПР-01МА выполнить следующие действия:

  • - собрать схему в соответствии с рисунком Б.4;

  • - выполнить конфигурирование аппаратных средств установки СМС 256 plus (используя руководство пользователя Omicron TestUniversal) для работы в режиме 1x75А; 420ВА.

  • 6.6.11 При испытании модификаций КПР-01М с максимальным током 150 А выполнить следующие действия:

  • - собрать схему в соответствии с рисунком Б.5 или Б.6 (в зависимости от цепи питания);

- выполнить конфигурирование аппаратных средств установки СМС 256 plus (используя руководство пользователя Omicron TestUniversal) для работы в режиме 1x37,5А; 420ВА, настроить подключение трансформатора тока с максимальной амплитудой силы тока 150 А и усилением: -4.

  • 6.6.12 Выполнить действия 6.6.6, 6.6.7 (при испытании модификации КПР-01М с максимальным током 150 А также необходимо зафиксировать эталонное значение тока по показаниям прибора РА1) и 6.6.8, формируя выходной сигнал установки СМС 256 plus в соответствии со столбцом «Условия испытания 4».

Таблицаб.З - Условия испытаний при определении погрешностей измерения параметров тока модификации КПР-01М с номинальным током 1-5 А

Параметр тока

Условия испытания

1

2

3

4

1 Частота, Гц

50,0

42,5 •

57,5

50,0

2 Напряжение, В

3x230

3x40

3x120

3x300

ЗТок, А

11 = 0,01

12=0,01

13 = 0,01

11 = 0,5 12=0,5

13 = 0,5

11 = 4,0

12=5,0

13 = 6,0

11= 10,0

12=0,0

13 = 0,0

4 Углы токов

ф1А=0° ф1В=-120°

<Pic=120°

<Р1А=О° ф1в~120° (pic=-120°

ф1А=0° ф1в=-100° ф1с=Ю0°

ф1А=0° фш=0° ф1с=0°

5 Коэффициенты n-х гармонических составляющих, %

0

Ki(50)=50

Ki(25)=50

0

Таблица6.4 - Условия испытаний при определении погрешностей измерения

параметров тока модификации i

ШР-01М с номинальным током 5 А

Параметр тока

Условия испытаний

1

2

3

4

1 Частота, Гц

50,0

42,5

57,5

50,0

2 Напряжение, В

3x230

3x40

3x120

3x300

3 Ток, А

11=0,05

12=0,05

13=0,05

11=2,5

12=2,5

13=2,5

11=4,0

12=5,0

13=6,0

11=150,0

12=0,0

13=0,0

4 Углы токов

ф1А=ф1в=_120° ф1с=120°

ф1А=0°

Фев“120°

ф1С=-120°

ф1А=0° ф1в=-Ю0° (pic=100°

ф1А=0° ф1в~ -120° фгс-О0

5 Коэффициенты n-х гармонических составляющих, %

0

Ki(50)=50; фазовый сдвиг 0°

К1(25)=50; фазовый сдвиг 90°

0

Таблица6.5- Условия испытаний при определении погрешностей измерения параметров тока модификации КПР-01МА с номинальным током 1 А

Параметр тока

Условия испытаний

1

2

3

4

1 Частота, Гц

50,0

42,5

57,5

50,0

2 Напряжение, В

ЗхТТ

3x0,8UHOM.

3x0,4UHOM.

3xl,3UHOM.

11=0,01

11=0,5

11=0,8

11=10,0

3 Ток, А

12=0,01

12=0,5

12=1,0

12=10,0

13=0,01

13=0,5

13=1,2

13=10,0

Параметр тока

Условия испытаний

1

2

3

4

4 Углы токов

(piA=0° ф1в=-120° (pic=120°

<PlA=0° cpiB=120° (Pic=-120°

(piA=0° фш=-100° cpIC=100°

<Pia=0° фш=0° <Pic=

5 Коэффициенты n-х гармонических составляющих, %

0

Ki(50)=50, фазовый сдвиг: 0°.

Ki(25)=50, фазовый сдвиг: 90°.

0

Таблицаб.б - Условия испытаний при определении погрешностей измерения параметров тока модификации КПР-01МА с номинальным током 5 А

Параметр тока

Условия испытаний

1

2

3

4

1 Частота, Гц

50,0

42,5

57,5

50,0

2 Напряжение, В

ЗхТТ

A. kJ НОМ.

3x0,8UHOM.

3x0,4UHOM.

3х1,3ином.

3 Ток, А

11=0,05

12=0,05

13=0,05

11=1,0

12=1,0

13=1,0

11=4,0

12=5,0

13=6,0

11=50,0

12=0,0

13=0,0

4 Углы токов

ф1А“0° ф1в=_120° Ф1с=120°

ф1А=0° ф1в=120° Ф1С=-120°

ф1А“0° ф1в=-Ю0° Фю—100°

Ф1А=0° ф1в=0о ф1с~0°

5 Коэффициенты n-х гармонических составляющих, %

0

Ki(50)=50, фазовый сдвиг 0°

Ki(25)=50, фазовый сдвиг 90°

0

  • 6.6.13 Для всех считанных с устройства среднеквадратических значений фазных токов вычислить относительные погрешности измерения тока, д, %, по формуле

<5 = ^—^--700%

(6-4)

4

где 1И- измеренные устройством значения тока, А;

1Э-эталонные значения тока, указанные в таблицах 6.7 - 6.10, либо зафиксированные по показаниям прибора РА1, А.

Таблица6.7 - Эталонные значения силы тока для определения погрешностей измерения параметров тока модификаций КПР-01М с номинальным током 1-5 А

Параметр тока

Эталонные значения для условий испытания

1

2

3

4

1 Фазные токи основной частоты, А

1а(1)=0501

1в(1)=0,01

1с(п=0901

1а(1)=055

1в(1)=0>5

1ссп=055

1а(1)=4,0

1в(1)=5,0

1са)=6,0

1а(1)~1050

1в(1)~10,0

2 Фазные токи с учетом гармоник, А

1а=0,01.

1в=0,01

1с=0,01

1а=0,5590

1в=0,5590

1с=0,5590

1а=4,4721

1в=5,5902

1с=6,7082

1А=Ю,0

1в=Ю,0

1с=Ю,0

3 Симметричные составляющие, А

11=0,01

12=0

1о=О

11-0,0

12=0,5

1о=О,О

11=4,7802

12=1,4910

10=0,7701

11=0,0

12=0,0

1о=Ю,О

Таблица6.8 - Эталонные значения силы тока для определения погрешностей измерения параметров тока модификаций КПР-01М с номинальным током 5 А

Параметр тока

Эталонные значения для условий испытания

1

2

3

4

1 Фазные токи основной частоты, А

1а(1)=0,05

1в(1)=0,05

1сц)=0505

1а(1)=2,5

1в(1)=2,5

Icfn=2,5

1а(1)=4,0

1в(1)=5,0

1с(1)=6,0

Измеренное значение1-*

2 Фазные токи с учетом гармоник, А

1а=0,05

1в=0,05

1с=0,05

1А=2,5590

1в=2,5590

1с=2,5590

1а=4,4721

1в=5,5902

1с=6,7082

Измеренное значение1-*

3 Симметричные составляющие, А

11=0,05

12=0

1о=О

11-0,0

12=2,5

1о=О,О

11=4,7802 12= 1,4910 1о=О,77О1

11=0,0

12=0,0

10 - измеренное значение1-*

11 Значение тока, измеренное амперметром РА1, умноженное на коэф-фициент трансформации трансформатора тока Т2

Таблица6.9 - Эталонные значения силы тока для определения погрешностей измерения параметров тока модификаций КПР-01МА с номинальным током 1 А

Параметр тока

Эталонные значения для условий испытания

1

2

3

4

1 Фазные токи основной частоты, А

1а(1)=0,01

1в(1)=0,01

1сгп=0501

1а(1)=0,5

1в(1)=0,5

Icm=0,5

1а(1)=0,8

IB(i)=l,0

Icm=l,2

1а(1)=Ю,0

1в(1)=10,0

1с(Т)=Ю,0

2 Фазные токи с учетом гармоник, А

1а=0,01

1в=0,01

1с=0,01

1а=0,5590

1в—0,5590

1с=0,5590

1а=0,8944

1в=1,1180

1с=1,3416

1а=Ю,0

1в=Ю,0

1с=Ю,0

3 Симметричные составляющие, А

11=0,01

12=0

1о=О

11=0,0

12=0,5

1о=О,О

11=0,9560

12-0,2982

1о=О,154О

11=0,0

12=0,0

1о=Ю,О

Таблицаб.10 - Эталонные значения силы тока для определения погрешностей измерения параметров тока модификации КПР-01МА с номинальным током 5 А

Параметр тока

Эталонные значения для условий испытания

1

2

3

4

1 Фазные токи основной частоты, А

1а(1)=0,05

1в(1)“0,05

1с(Тщ0505

1а(1)~1,0

1в(1)=150

1с(Гщ150

СщщАО

1в(1)=5,0

Icm=6,0

1а(1)=50,0

1в(1)=50,0

Icar^OjO

2 Фазные токи с учетом гармоник, А

1а=0,05.

1в=0,05

1с=0,05

1а=1,1180

1в=1,1180

1с=1,1180

1а=4,4721

1в=5,5902

1с=6,7082

1а=50,0

1в=50,0

1с=50,0

3 Симметричные составляющие, А

11=0,05

12=0

1о=О

11=0,0

12=1,0

1о=О,О

11=4,7802

12=1,4910

1о=О,77О1

. 11-0,0

12=0,0

1о=5О,О

  • 6.6.14 Результаты проверки считаются положительными, если вычисленные значения основной относительной погрешности измерения параметров тока не превышают пределов, указанных в таблице 6.11.

Таблицаб.П - Пределы относительной погрешности измерения параметров тока

Модификация

Пределы основной относительной погрешности измерения параметров тока, %, для условий испытания

1

2

3

4

КПР-01М, с номинальным током 1-5А,

КПР-01МА

±5

±0,2

±0,2

±0,2

КПР-01М с номинальным током 5А

±50,5

± 1

± 1

± 1

6.7 Проверка погрешностей измерения ПКЭ

  • 6.7.1 Общие положения

  • 6.7.1.1 При проведении проверки погрешностей измерения ПКЭ выполнить проверку следующих погрешностей:

  • - погрешности измерения положительного и отрицательного отклонения напряжения и установившегося отклонения напряжения;

  • - погрешности измерения коэффициентов несимметрии обратной и нулевой последовательности К2, КО;

  • - погрешности измерения коэффициентов искажения синусоидальности (только для модификаций КПР-01М);

  • - погрешности измерения коэффициентов n-й гармонической составляющей (только для модификаций КПР-01М);;

  • - погрешности измерения напряжения при прерывании напряжения, провалах напряжения и перенапряжении;

  • - погрешности измерения длительности прерывания напряжения, провала напряжения и перенапряжения;

  • - погрешность измерения дозы фликера (только для модификаций КПР-01М).

Проверка погрешности измерения положительного и отрицательного отклонения напряжения, установившегося отклонения напряжения, коэффициентов несимметрии по нулевой и обратной последовательности, коэффициентов искажения синусоидальности и коэффициентов n-ой гармонической составляющей

  • 6.7.1.2 Проверку погрешности измерения положительного и отрицательного отклонения напряжения, установившегося отклонения напряжения, коэффициентов несимметрии по нулевой и обратной последовательности, коэффициентов искажения синусоидальности и коэффициентов n-ой гармонической составляющей проводить, используя установку СМС 256 plus с программным модулем Harmonics.

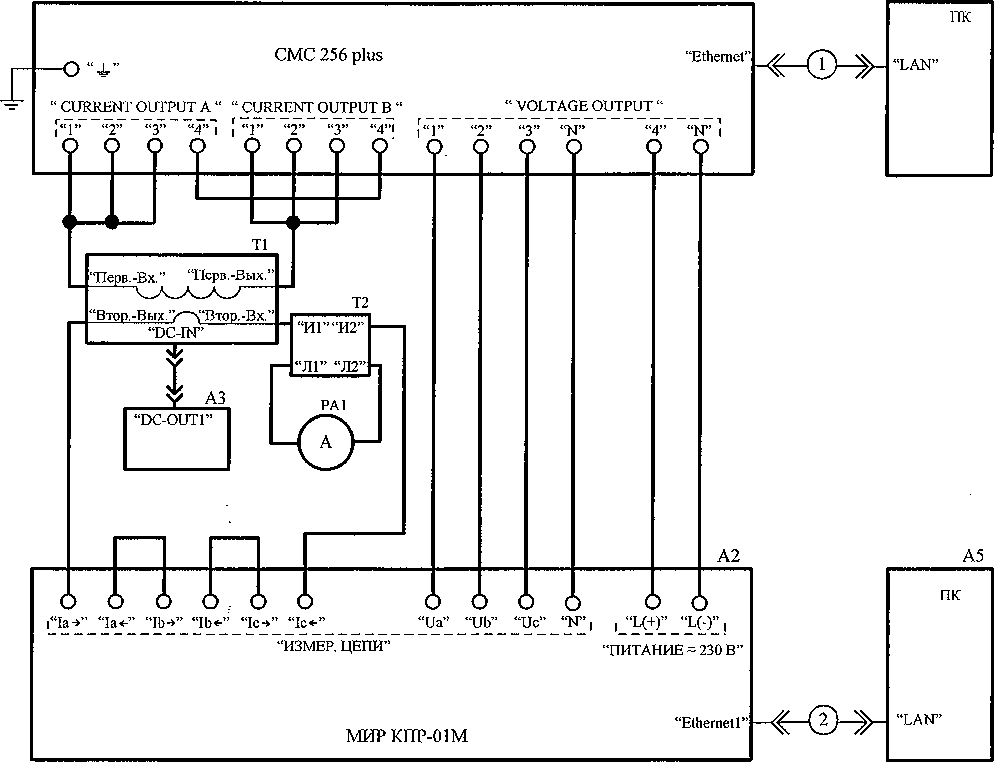

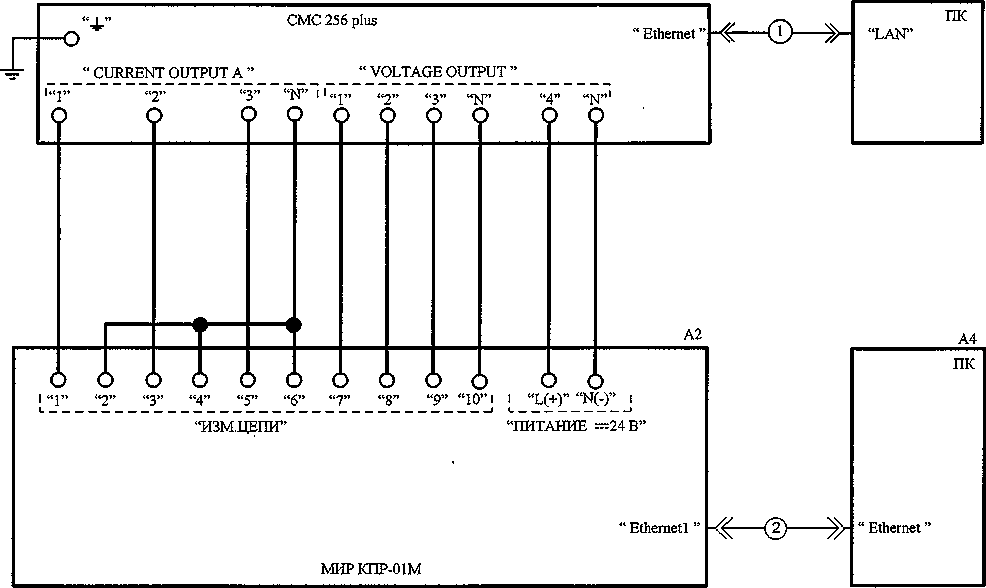

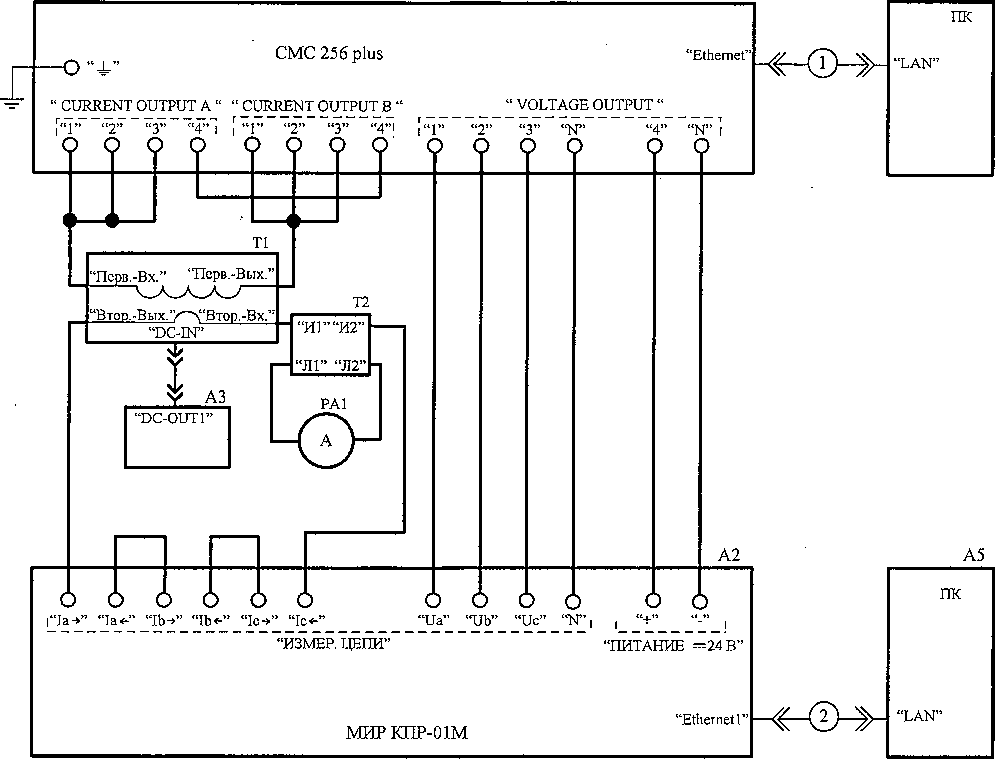

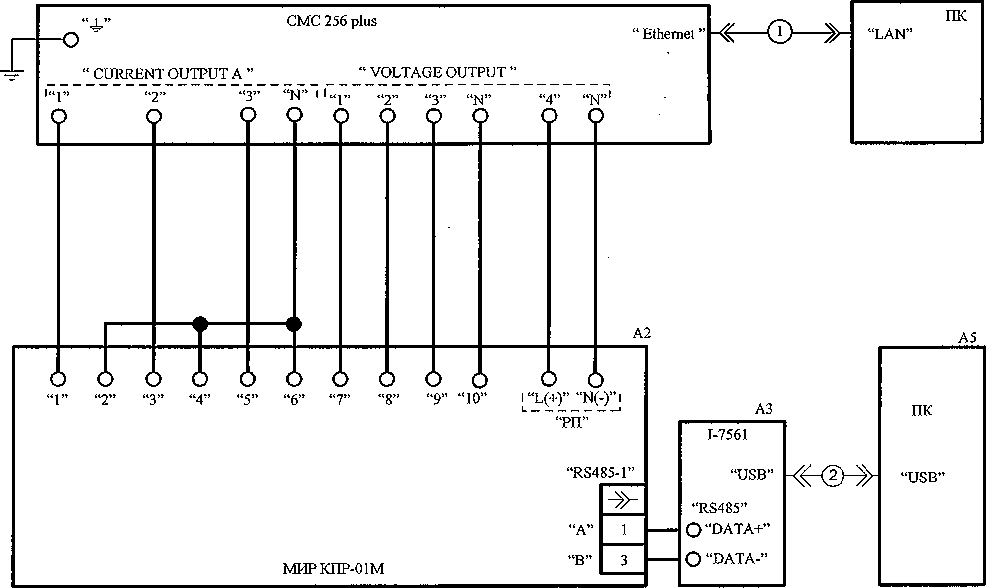

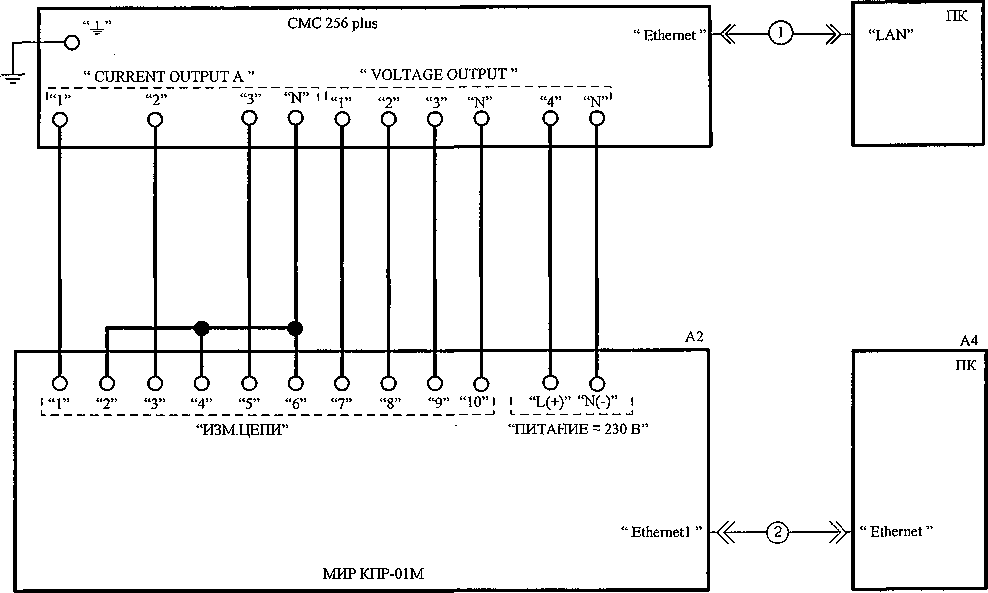

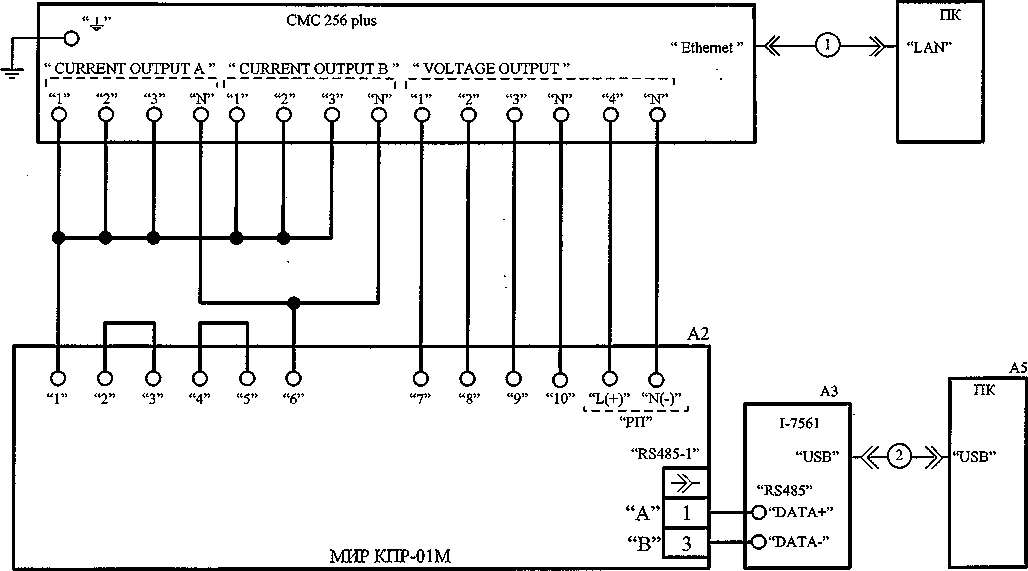

  • 6.7.1.3 Подключить устройства к установке СМС 256 plus по схемам, приведенным на рисунках Б.1 - Б.4 (в зависимости от модификации устройства).

  • 6.7.1.4 На компьютере, подключенном к установке СМС 256 plus, запустить программный модуль Harmonics и выполнить конфигурирование аппаратных средств установки СМС 256 plus (используя руководство пользователя Omicron TestUniversal) для работы в режиме 6x12,5А 7ОБА.

  • 6.7.1.5 Настроить формирование выходного сигнала установки СМС 256 plus в соответствии со столбцом «Условия испытания 1» таблицы 6.12. При работе с программным модулем Harmonics пользоваться встроенной помощью.

Таблицаб. 12 - Параметры напряжения, задаваемые на установке СМС 256 plus

Параметр напряжения

Условия испытания

1

2

3

4

5

1 Частота, Гц

50,0

49,6

50,2

49,8

50,4

Ul=0,9UH

Ul=0,8UH

U1=1,2UHO

U1=1,1UHO

2 Напряжение, В

U1 UH0M. U2=UHom.

°U2=0,9UH

°U2=0,8UH

“u2=l,2U.„

“U2=1,1U„O

U3=UH0M.

°U3=0,9UH

°U3=0,8UH

“u3=l,2U„0

"U3=1,1UH

ОМ.

ОМ.

м.

м.

ЗУглы фазных напряжений, °

фиА=0 фив=_120 фис~120

фИА=0

Фив=-1 Ю фис~130

фИА=0 фив=_120 фис=120

фИА=0 фив=_120 фис=120

фиА=0 фив~120 фис=125

4 Коэффициент n-й гармони-

Тип 1

Тип 2

Тип 3

Тип 4

Тип 5

ческой составляющей фазно-го/линейного напряжения

по таблице

6.13

по таблице

6.13

по таблице

6.13

по таблице

6.13

по таблице

6.13

6.13 - Значения коэффициентов n-х гармонических составляющих фазного

напряжения

Номер гармоники

Тип 1

Тип 2

Тип 3

Тип 4

Тип 5

Ки(п),

%

Фи(п)> %

Ки(п), %

фи(п)? %

Ки(п),

%

фи(п)>

%

Ки(п),

%

фи(п), %

Ки(п),

%

фИ(п), %

2

0

0

0

0

1,00

0

2,00

0

3,00

0

3

0

0

10,00

0

1,00

0

5,00

0

7,50

30

4

0

0

0

0

1,00

0

1,00

0

1,5

0

5

0

0

0

0

1,00

0

6,00

0

9,00

60

6

0

0

0

0

1,00

0

0,50

0

0,75

0

7

0

0

0

0

1,00

0

5,00

0

7,50

90

8

0

0

0

0

1,00

0

0,50

0

0,75

0

9

0

0

0

0

1,00

0

1,50

0

2,25

120

10

0

0

10,00

0

1,00

0

0,50

0

0,75

0

И

0

0

0

0

1,00

0

3,50

0

5,25

150

12

0

0

0

0

1,00

0

0,20

0

0,3

0

13

0

0

0

0

1,00

0

3,00

0

4,5

180

14

0

0

0

0

1,00

0

0,20

0

0,3

0

15

0

0

0

0

1,00

0

0,30

0

0,45

-150

16

0

0

0

0

1,00

0

0,20

0

0,3

0

17

0

0

0

0

1,00

0

2,00

0

3,00

-120

18

0

0

0

0

1,00

0

0,20

0

0,3

0

19

0

0

0

0

1,00

0

1,50

0

2,25

-90

20

0

0

5,00

0

1,00

0

0,20

0

0,3

0

21

0

0

0

0

1,00

0

0,20

0

0,3

-60

22

0

0

0

0

1,00

0

0,20

0

0,3

0

23

0

0

0

0

1,00

0

1,50

0

2,25

-30

24

0

0

0

0

1,00

0

0,20

0

0,3

0

25

0

0

0

0

1,00

0

1,50

0

2,25

0

26

0

0

0

0

1,00

0

0,20

0

0,3

0

27

0

0

0

0

1,00

0

0,20

0

0,30

30

28

0

0

0

0

1,00

0

0,20

0

0,30

0

29

0

0

0

0

1,00

0

1,32

0

1,92

60

30

0

0

3,00

0

1,00

0

0,20

0

0,30

0

31

0

0

0

0

1,00

0

1,25

0

1,86

90

32

0

0

0

0

1,00

0

0,20

0

0,30

0

33

0

0

0

0

1,00

0

0,20

0

0,30

120

34

0

0

0

0

1,00

0

0,20

0

0,30

0

35

0

0

0

0

1,00

0

1,13

0

1,70

150

36

0

0

0

0

1,00

0

0,20

0

0,30

0

37

0

0

0

0

1,00

0

1,08

0

1,62

180

38

0

0

0

0

1,00

0

0,20

0

0,30

0

39

0

0

0

0

1,00

0

0,20

0

0,30

-150

40

0

0

1,00

0

1,00

0

0,20

0

0,30

0

Номер гармоники

Тип 1

Тип 2

Тип 3

Тип 4

Тип 5

Ки(п),

%

фи(п)5 %

Ки(п),

%

фи(п), %

Ки(п)>

%

фи(п), %

KU(n),

%

фИ(п)>

%

Код, %

фи(п), %

41

0

0

0

0

1,00

0

1,00

0

1,50

0

42

0

0

0

0

1,00

0

0,20

0

0,30

0

43

0

0

0

0

1,00

0

0,20

0

0,30

180

44

0

0

0

0

1,00

0

0,20

0

0,30

0

45

0

0

0

0

1,00

0

1,00

0

1,30

0

46

0

0

0

0

1,00

0

0,20

0

0,30

0

47

0

0

0

0

1,00

0

0,20

0

.0,30

150

48

0

0

0

0

1,00

0

0,20

0

0,30

0

49

0

0

0

0

1,00

0

0,20

0

0,30

0

50

0

0

1,00

0

1,00

0

1,00

0

1,00

0

Таблицаб. 14- Эталонные значения параметров напряжения и пределы допустимой погрешности

Параметр напряжения

Условия испытания

Пределы погреш-ности

1

2

3

4

5

1 Отклонение частоты, Гц

0

-0,4

0,2

-0,2

0,4

± 0,01 (А)

2 Установившееся отклонение фазного напряжения, %

0

зиуА=-ю

ЗиуВ=-Ю

биуС=-10

3UyA=-20

3UyB=-20

3UyC=-20

8UyA=20

5UyB=20

8UyC=20

зиуА

8UyB=10

8UyC=10

±0,1 (А)

3 Коэффициент не-симметрии по обратной последовательности напряжения, %

0

5,83

0

0

2,91

±0,15 (А)

4 Коэффициент не-симметрии по нулевой последовательности, %

0

5,83

0

0

2,91

±0,15 (А)

5 Коэффициент искажения синусоидаль-ности фазного напряжения, %

киА

Кцв=0

Кис=0

-

-

-

-

± 0,05 (А)

-

КиА=15,36

Кцв=15,36

Кис=15,36

КиА=7

■ Кив=7

Кис-7

Kua-11,66

Кив=И,66

Кис=11,66

Кид-17,43

Кцв=17,43

Кис=17,43

± 5,0 (8)

6 Коэффициент п-ой гармонической    со-

ставляющей фазного напряжения, %

Тип 1

-

-

Тип 4, ДЛЯ Ки(п)<1

Тип 5,

ДЛЯ Кц(п)<1

± 0,05 (А)

-

Тип 2

Тип 3

Тип 4, ДЛЯ Ки(п)>1

Тип 5, ДЛЯ Ки(п)>1

± 5,0 (8)

Примечания

1 Знаком «А» обозначается абсолютная погрешность, знаком «5» обозначается отно

сительная погрешность.

  • 2 Коэффициенты п-х гармонических составляющих фазного напряжения, обозначенные «Тип 1» - «Тип 5», указаны в таблице 6.13.

  • 3 Знак «-» означает, что данный вид погрешности при указанном условии испытания не нормирован.

  • 6.7.1.6 Нажать кнопку Статический выход в программном модуле Harmonics.

  • 6.7.1.7 После окончания целого десятиминутного интервала (десятиминутный интервал начинается в момент десятиминутной отметки по часам устройства) считать с устройства и зафиксировать значения следующих параметров напряжения:

  • - положительного и отрицательного отклонения;

  • - установившегося отклонения;

  • - коэффициентов несимметрии по нулевой и обратной последовательности;

  • - коэффициентов искажения синусоидальности (только для модификаций

КПР-01М);

  • - коэффициентов n-х гармонических составляющих (только для модификаций

КПР-01М).

  • 6.7.1.8 Отжать кнопку Статический выход в программном модуле Harmonics.

  • 6.7.1.9 Выполнить действия 6.7.1.5-6.7.1.8, последовательно формируя выходной сигнал установки СМС 256 plus в соответствии со столбцами «Условия испытания 2» - «Условия испытания 5» таблицы 6.12.

  • 6.7.1.10 Снять напряжение с цепи питания (при ее наличии).

  • 6.7.1.11 Для всех считанных при выполнении 6.7.1.7 значений параметров напряжения вычислить погрешности измерения (тип погрешности указан в таблице 6.14):

  • - абсолютную погрешность измерения А, - по формуле

где Аэ эталонное значение, указанное в таблице 6.14; Аи~ значение, считанное с устройства;

- относительную погрешность измерения 5, %, - по формуле

(6.6)

S=AH АЭ .10Q

Аэ

где Аи - значение, считанное с устройства;

Аэ эталонное значение, указанное в таблице 6.14.

  • 6.7.1.12 Результаты проверки считаются положительными, если вычисленные значения погрешностей не превышают пределов, указанных в таблице 6.14.

  • 6.7.2 Проверка погрешности измерения характеристик прерываний, провалов и временных перенапряжений

  • 6.7.2.1 Проверку погрешности измерения характеристик прерываний, провалов и временных перенапряжений проводить, используя установку СМС 256 plus с программным модулем State Sequencer.

  • 6.7.2.2 Подключить устройство к установке СМС 256 plus по схемам, приведенным на рисунках Б.1 - Б.4 (в зависимости от модификации устройства).

  • 6.7.2.3 Подать на цепь питания номинальное напряжение (при наличии цепи питания).

  • 6.7.2.4 На компьютере, подключенном к установке СМС 256 plus, запустить программный модуль State Sequencer и выполнить конфигурирование аппаратных средств установки СМС 256 plus (используя руководство пользователя Omicron TestUniversal) для работы в режиме 6x12,5А 70ВА.

  • 6.7.2.5 Сформировать выходной сигнал установки СМС 256 plus в соответствии с параметрами для испытательного сигнала 1 из таблицы 6.15. Параметры выходного сигнала установки СМС 256 plus до и после испытательного сигнала:

  • - значение выходного напряжения UH0M.;

  • - значение выходного тока 1Н0М_;

  • - триггер: взаимодействие пользователя.

При работе с программным модулем State Sequencer пользоваться встроенной помощью.

Таблица6.15 - Характеристики прерываний, провалов и перенапряжений

Испытательный сигнал

Характеристика прерываний, провалов и перенапряжений

Фаза

А

В

С

1

Напряжение провала

0,7UHOM.

Длительность провала, с

30

Количество провалов

1

2

Напряжение провала

0,5UHOM.

Длительность провала, с

1

-

Количество провалов

5

3

Напряжение провала

— . ■

0,ШНом.

Длительность провала, с

0,1

Количество провалов

10

4

Напряжение перенапряжения

1,15Uhom.

-

-

Длительность перенапряжения, с

30

Количество перенапряжений

1

5

Напряжение перенапряжения

1,3UHOM.

Длительность перенапряжения, с

1

-

Количество перенапряжений

5

-

6

Напряжение перенапряжения

1,4UHom.

Длительность перенапряжения, с

0,1

Количество перенапряжений

10

7

Остаточное напряжение при прерывании напряжения

0,03UHOM.

0,03UHOM.

0,03UHOM.

Длительность прерывания напряжения, с

0,5'

0,5

0,5

Количество прерывания напряжения

10

10

10

Примечания

1 Период повторения испытательного сигнала задавать в два раза больше длитель

ности испытательного сигнала.

2 Испытательный сигнал 6 подавать только на устройства с номинальным напряжением 57 В.

3 Испытательные сигналы 2, 3, 7 подавать только на устройства с цепью питания.

  • 6.7.2.6 На ленте Главная программного модуля State Sequencer нажать кнопку Пуск/Продолжитъ. В открывшемся окне нажать кнопку Продолжить.

  • 6.7.2.7 После появления окна Ручной триггер считать с устройства и зафиксировать длительность и значения напряжений прерываний, провалов и перенапряжений, сформированных при последнем испытании (количество формируемых при испытании прерываний, провалов и перенапряжений указано в таблице 6.15),

  • 6.7.2.8 В открывшемся окне нажать кнопку Продолжить. На ленте Главная программного модуля State Sequencer нажать кнопку Очистить.

  • 6.7.2.9 Повторить действия 6.7.2.5 - 6.7.2.8 для испытательных сигналов 2 - 7 из таблицы 6.15.

  • 6.7.2.10 Для всех зафиксированных значений длительности провала, перенапряжения или прерывания напряжения вычислить погрешности измерения длительности провала, перенапряжения или прерывания напряжения, по формуле

At = r„. -Чтап.’                                    (6-7)

где ? мзм. - значение длительности, измеренное устройством, с;

t3majl эталонное значение длительности событий, указанное в таблице 6.15, с.

  • 6.7.2.11 Для всех зафиксированных значений напряжения вычислить погрешности измерения напряжения при провале, перенапряжении или прерывании напряжения по формуле

ru = U™~U™000%, (6.8)

где Uизм. — значение напряжения, измеренное устройством, В;

U этал - эталонное значение напряжения, указанное в таблице 6.15, В;

UH0M. — значение номинального напряжения, В.

  • 6.7.2.12 Результаты проверки считаются положительными, если вычисленные значения погрешности измерения длительности провалов напряжения, перенапряжения и прерывания напряжения не превышают ± 0,02 с, а погрешность измерения напряжения не превышает ± 0,2 %.

  • 6.7.3 Проверка погрешности измерения дозы фликера

  • 6.7.3.1 Проверку погрешности измерения кратковременной дозы фликера проводить, используя установку СМС 256 plus с программным модулем State Sequencer только для модификаций КПР-01М .

  • 6.7.3.2 Подключить устройство к установке СМС 256 plus по схемам, приведенным на рисунках Б.1 - Б.4 (в зависимости от модификации устройства).

  • 6.7.3.3 Подать на цепь питания номинальное напряжение (при наличии цепи питания).

  • 6.7.3.4 На компьютере, подключенном к установке СМС 256 plus, запустить программный модуль State Sequencer и выполнить конфигурирование аппаратных средств установки СМС 256 plus (используя руководство пользователя Omicron TestUniversal) для работы в режиме 6x12,5А 7ОБА.

  • 6.7.3.5 Сформировать выходной сигнал установки СМС 256 plus в соответствии с таблицей 6.16.

Таблица6.16 - Параметры сигнала при проверке дозы фликера

Параметр

Состояние 1

Состояние 2

VA-N

UH0M.

. 0,00°

50,000

Hz

0,9854UHOM.

0,00°

50,000

Hz

VB-N

UH0M.

-120,00°

50,000

Hz

0,9854UHOM.

-120,00°

50,000

Hz

VC-N

UH0M.

120,00°

50,000

Hz

0,9854UHOM.

120,00°

50,000

Hz

IA

Ihom.

0,00°

50,000

Hz

Ihom.

0,00°

50,000

Hz

IB

Пом.

-120,00°

50,000

Hz

Ihom.

-120,00°

50,000

Hz

IC

Пом.

120,00°

50,000

Hz

Ihom.

120,00°

50,000

Hz

Триггер

8,57 c

8,57 c

  • 6.7.3.6 Нажать кнопку Цикл по всем состояниям на ленте Главная.

  • 6.7.3.7 После окончания целого десятиминутного интервала (десятиминутный интервал начинается в момент десятиминутной отметки по часам устройства) считать и зафиксировать текущие значения кратковременной дозы фликера Pst по всем фазам.

  • 6.7.3.8 Отжать кнопку Цикл по всем состояниям, расположенную на ленте Главная.

  • 6.7.3.9 Вычислить относительную погрешность измерения кратковременной дозы фликера $psl по формуле

Sp = PSl ЦэТАЛ. '100ОЛ ы    р

(6.9)

гSt ЭТАП.

где PSt значение кратковременной дозы фликера, считанное с устройства; PstOTAP. ~ значение эталонной кратковременной дозы фликера, равное 1,00.

  • 6.7.3.10 Результаты проверки считаются положительными, если вычисленные значения погрешностей кратковременной дозы фликера не превышают ±5%.

6.8 Проверка стартового тока

  • 6.8.1 Проверку стартового тока проводить используя установку СМС 256 plus с модулем программного обеспечения QuickCMC.

  • 6.8.2 Подключить устройство к установке СМС 256 plus по схемам, приведенным на рисунках Б.1 - Б.4 (в зависимости от модификации устройства).

  • 6.8.3 Подать на цепь питания номинальное напряжение (при наличии цепи питания).

  • 6.8.4 Установить выходной сигнал установки СМС 256 plus с параметрами в соответствии с таблицей 6.17 для активной положительной мощности.

Таблицаб. 17-Параметры сигналов проверки стартового тока

Тип мощности

Напряжение, В

Сила тока, А

cos

ф

sin (р

Угол, задаваемый на установке СМС 256 plus

Активная положительная

Ujiom.

3x0,0011но

м.

1

0

Активная отрицательная

-1

0

180°

Реактивная положительная

0

1

-90°

Реактивная отрицательная

0

-1

90°

Примечания

1 Для модификаций КПР-01М UH0M, принимается равным 57 В, 1ном. принимается равным 1 А.

  • 6.8.5 Перевести устройства в режим поверки, установить время измерения мощности равным 30 с.

  • 6.8.6 По истечении 40 с считать и зафиксировать значения фазных мощностей для проверяемого типа мощности, измеренных устройством.

  • 6.8.7 Выполнить действия, указанные в 6.8.4 - 6.8.6, для всех типов мощности, указанных в таблице 6.17.

  • 6.8.8 Результаты проверки считаются положительными, если модули мощностей, считанных при проведении проверки, больше или равны значениям, указанным в таблице 6.18.

Таблицаб. 18 - Минимально допустимые измеренные значения фазной мощно-сти при стартовом токе

Модификация

Минимально допустимое значение мощности, Вт (вар)

КПР-01М с установленным номинальным током 1 А и установленным номинальным напряжением 57 В

0,028

КПР-01М с номинальным током 5 А и установленным номинальным напряжением 57 В

0,14

КПР-01МА с номинальным током 5 А и номинальным напряжением 57 В

0,14

КПР-01МА с номинальным током 5 А и номинальным напряжением 230 В

0,57

КПР-01МА с номинальным током 1 А и номинальным напряжением 57 В

0,028

КПР-01МА с номинальным током 1 А и номинальным напряжением 230 В

0,12

6.9 Проверка отсутствия самохода

  • 6.9.1 Проверку отсутствия самохода проводить используя установку СМС 256 plus с модулем программного обеспечения QuickCMC.

  • 6.9.2 Подключить устройство к установке СМС 256 plus по схемам, приведенным на рисунках Б.1 - Б.4 (в зависимости от модификации устройства).

  • 6.9.2.1 Подать на цепь питания номинальное напряжение (при наличии цепи питания).

  • 6.9.3 Установить выходной сигнал установки СМС 256 plus со следующими параметрами:

  • - выходное напряжение 1,15UHOm., углы между напряжениями - 120° (для модификаций КПР-01М UHOM. принимается равным 230 В);

  • - выходной ток 0 А;

  • 6.9.4 Перевести устройства в режим поверки, установить время измерения мощности равным 30 с.

  • 6.9.5 По истечении 40 с считать значения фазных активных и реактивных мощностей.

  • 6.9.6 Результаты проверки считаются положительными, если все считанные значения мощности равны 0.

    • 6.10 Проверка основной относительной погрешности измерения мощности и энергии

      • 6.10.1 Проверку основной относительной погрешности измерения мощности и энергии проводить используя установку СМС 256 plus с программным модулем QuickCMC.

      • 6.10.2 Подключить устройства к установке СМС 256 plus по схемам, приведенным на рисунках Б.1 - Б.4 (в зависимости от модификации устройства).

      • 6.10.3 Подать на цепь питания номинальное напряжение (при наличии цепи питания).

      • 6.10.4 Перевести устройства в режим поверки, установить время измерения мощности равным 30 с.

      • 6.10.5 На компьютере, подключенном к установке СМС 256 plus, запустить программный модуль QuickCMC.

      • 6.10.6 В окне модуля QuickCMC задать параметры аналоговых выходов установки СМС 256 plus в соответствии с испытанием 1 из таблицы 6.19 для модификаций с номинальным током 1 А, или в соответствии с испытанием 1 из таблицы 6.20для модификаций с номинальным током 5 А. При формировании сигнала учесть:

  • - соответствие между коэффициентом мощности и фазовыми сдвигами кривых тока и напряжения, задаваемыми в окне программного модуля QuickCMC, приведено в приложении В;

  • - номинальный ток модификаций КПР-01М принять равным 1 А;

  • - испытания 1, 3 модификаций КПР-01М проводить при напряжении равном 57 В, испытания 2, 4, 5 при напряжении 230 В;

  • - при проведении испытаний 2, 4, 5 определять погрешность измерения мощности и энергии фаз А, В, С и суммарной мощности и энергии по трем фазам, при поведении остальных испытаний - только погрешность измерения суммарной мощности и энергии по трем фазам;

  • - максимальное значение силы тока 1макс.н, при котором выполняется проверка основной относительной погрешности измерения мощности и энергии, равно 10 А.

  • 6.10.7 В окне программного модуля QuickCMC нажать кнопку Пуск, по истечении 60 с считать значения активных мощностей, измеренных устройством (фазные и суммарные, или только суммарные в зависимости от испытания).

  • 6.10.8 В окне модуля QuickCMC нажать кнопку Остановить.

  • 6.10.9 Выполнить действия 6.10.6 - 6.10.8 для всех испытаний, указанных в таблице 6.19 или 6.20.

Таблица6.19 - Испытательный сигнал при проверке погрешности измерения активной мощности и энергии модификаций с номинальным током 1 А

Номер испытания

Информативные параметры входного сигнала

Пределы погрешности, %, для устройств класса точности

Сила переменного тока, А

Cos <р

Эталонное значение фазной (суммарной) мощности, Вт, при напряжении

57 В

230 В

0,2S

0,5S

1

3 х 0,011но

м.

1,0

0,57(1,71)

2,30 (6,90)

±0,4  :

±1,0

2

3 х 0,05 1н0

м.

1,0

2,85 (8,55)

11,50 (34,50)

±0,2

±0,5

3

3 х 0,021н0

м.

0,5 L

0,57 (1,71)

2,30 (6,90)

± 0,5

±1,0

4

3 х 0,101но

м.

-0,5 С

-2,85 (-8,55)

-11,50 (-

34,50)

±0,3

±0,6

5

3 X ^макс.н

-0,5 С

-285 (-855)

-1150 (-3450)

±0,3

±0,6

Примечание - Здесь и далее символ «Ь» обозначает индуктивную на-

грузку, символ «С» - емкостную.

Таблица6.20 -Испытательный сигнал при проверке погрешности измерения активной мощности и энергии модификаций с номинальным током 5 А

Номер испытания

Информативные параметры входного сигнала

Пределы погрешности, %, для устройств класса точности

Сила переменного тока, А

Cos ср

Эталонное значение фазной (суммарной) мощности, Вт, при напряжении

57 В

230 В

0,2S

0,5S

1

3 х 0,011но

м.

1,0

2,85 (8,55)

11,5 (34,5)

±0,4

±1,0

2

3 х 0,05 1но

м.

1,0

14,25 (42,75)

57,5 (172,5)

±0,2

±0,5

3

3 X 0,021но

м.

0,5 L

2,85 (8,55)

11,5 (34,5)

±0,5

±1,0

4

3 х 0,101но

м.

-0,5 С

-14,25 (-

42,75)

-57,5 (-172,5)

±0,3

±0,6

5

3 X 1макс.н

-0,5 С

-285 (-855)

-1150 (-3450)

±0,3

±0,6

  • 6.10.10 В окне программного модуля QuickCMC задать параметры аналоговых выходов установки СМС 256 plus в соответствии с испытанием 1 из таблицы 6.21 для модификаций с номинальным током 1 А, или в соответствии с испытанием 1 из таблицы 6.22 для модификаций с номинальным током 5 А. При формировании сигнала учесть:

- соответствие между коэффициентом мощности и фазовыми сдвигами кривых тока и напряжения, задаваемыми в окне программного модуля QuickCMC, приведено в приложении В;

  • - номинальный ток модификаций КПР-01М принять равным 1 А;

  • - испытания 1, 3 модификаций; КПР-01М проводить при напряжении равном 57, испытания 2, 4, 5, 6 - при напряжении 230 В;

  • - при проведении испытаний 2, 4, 5 определять погрешность измерения мощности и энергии фаз А, В, С и суммарной мощности и энергии по трем фазам, при проведении остальных испытаний - только погрешность измерения суммарной мощности и энергии по трем фазам;

  • - максимальное значение силы тока 1макс.н, при котором выполняется проверка основной относительной погрешности измерения мощности и энергии, равно 10 А.

  • 6.10.11 В окне программного модуля QuickCMC нажать кнопку Пуск, по истечении 60 с считать значения реактивных мощностей, измеренных устройством (фазные и суммарные, или только суммарные в зависимости от испытания).

  • 6.10.12 В окне программного модуля QuickCMC нажать кнопку Остановить.

  • 6.10.13 Выполнить действия 6.10.10 - 6.10.12 для всех испытаний, указанных в таблице 6.21 или 6.22.

  • 6.10.14 Вычислить основную относительную погрешность измерения активной (реактивной) мощности и энергии 3, %, по формуле

=--‘~Рр“'-Ю0%,               (6.Ю)

** расч.

где Рм - значение активной (реактивной) мощности, измеренное устройствами, Вт (вар);

Ррасч. ~ эталонное значение активной (реактивной) мощности, указанное в таблицах 6.19 - 6.22, Вт (вар).

  • 6.10.15 Результаты проверки считаются положительными, если вычисленные значения основных относительных погрешностей не превышают пределов допускаемой погрешности, указанных в таблицах 6.19 - 6.22.

Таблица6.21 - Испытательный сигнал при проверке погрешности измерения реактивной мощности и энергии модификации с номинальным током 1 А

Номер ис-пы-та-ния

Информативные параметры входного сигнала

Пределы погрешности, %, для устройств класса точности

Сила переменного тока, А

Sin ср

Эталонное значение фазной (суммарной) мощности, вар, при напряжении

57 В

230 В

0,5

1

1

3 х 0,021но

м.

-1,0

-1,14 (-3,42)

-4,6 (-13,8)

±0,75

±1,5

2

3 х 0,05 1но

м.

0,5 С

1,425 (4,275)

5,75 (17,25)

±0,75

±1,5

3

3 х 0,10 1но

м.

0,5 L

2,85 (8,55)

11,5(34,5)

±0,5

±1,0

4

3 X 1макс

0,5L

285 (855)

1150 (3450)

±0,5

±1,0

5

3 х 0,10 1но

м.

0,25 С

1,425 (4,275)

5,75 (17,25)

±0,75

±1,5

6

3 х 1макс н

-0,25 L

-142,5 (-

427,5)

-575 (-1725)

±0,75

±1,5

Таблица6.22 - Испытательный сигнал при проверке погрешности измерения реактивной мощности и энергии модификаций с номинальным током 5 А

Номер ис-пы-та-ния

Информативные параметры входного сигнала

Пределы погрешности, %, для устройств класса точности

Сила переменного тока, А

Sin (р

Эталонное значение фазной (суммарной) мощности, вар, при напряжении

57 В

230 В

0,5

1

1

3 х 0,02 1но

м.

-1,0

-5,7 (-17,1)

-23 (-69)

±0,75

±1,5

2

3 х 0,05 1но

м.

0,5 С

7,125

(21,375)

28,75 (86,25)

±0,75

±1,5

3

3 х 0,10 1но

м.

0,5 L

14,25 (42,75)

57,5 (172,5)

±0,5

±1,0

4

3 х 1макс

0,5L

285 (855)

1150 (3450)

±0,5

±1,0

5

3 х 0,10 1но

м.

0,25 С

7,125

(21,375)

28,75 (86,25)

±0,75

±1,5

6

3 х 1макс.н

-0,25 L

-142,5 (-

427,5)

-575 (-1725)

±0,75

±1,5

6.11 Проверка абсолютной погрешности суточного хода встроенных часов

  • 6.11.1 Проверку абсолютной погрешности суточного хода встроенных часов проводить при помощи частотомера электронно-счетного 43-85/3.

  • 6.11.2 Подать на цепь питания устройства номинальное напряжение (при наличии цепи питания).

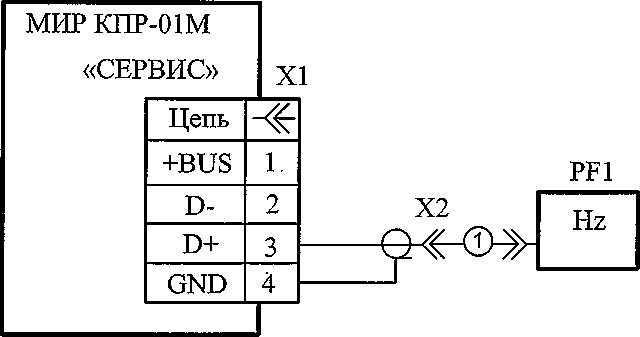

  • 6.11.3 Подключить частотомер электронно-счетный 43-85/3 к контактам «+» и «-» соединителя «RS485-1» при поверке модификаций КПР-01М, или собрать схему в соответствии с рисунком Б.7 при проверке модификаций КПР-01МА.

  • 6.11.4 С помощью компьютера, подключенного к устройству, установить соединение с устройством любым доступным способом и перевести устройства в режим поверки часов, нажав кнопку Проверка часов на Web-странице Сервисные функции или в окне программы КОНФИГУРАТОР.

  • 6.11.5 Установить частотомер электронно-счетный 43-85/3 в режим измерения частоты с усреднением 10 с и измерить значение частоты.

  • 6.11.6 Вычислить значение абсолютной погрешности суточного хода встроенных часов Л, с/сут, по формуле

    F

(6.И)

где F4 - показание частотомера электронно-счетного 43-85/3, Гц;

Т- количество секунд в сутках, равное 86400 с/сут.;

F -значение частоты встроенных часов, равное 32768 Гц.

  • 6.11.7 Результаты проверки считаются положительными, если вычисленная абсолютная погрешность суточного хода встроенных часов устройств не превышает ± 0,5 с/сут.

6.12 Автоматизированная проверка метрологических характеристик

  • 6.12.1 При автоматизированной проверке метрологических характеристик производится проверка устройств по методикам 6.3 - 6.11.

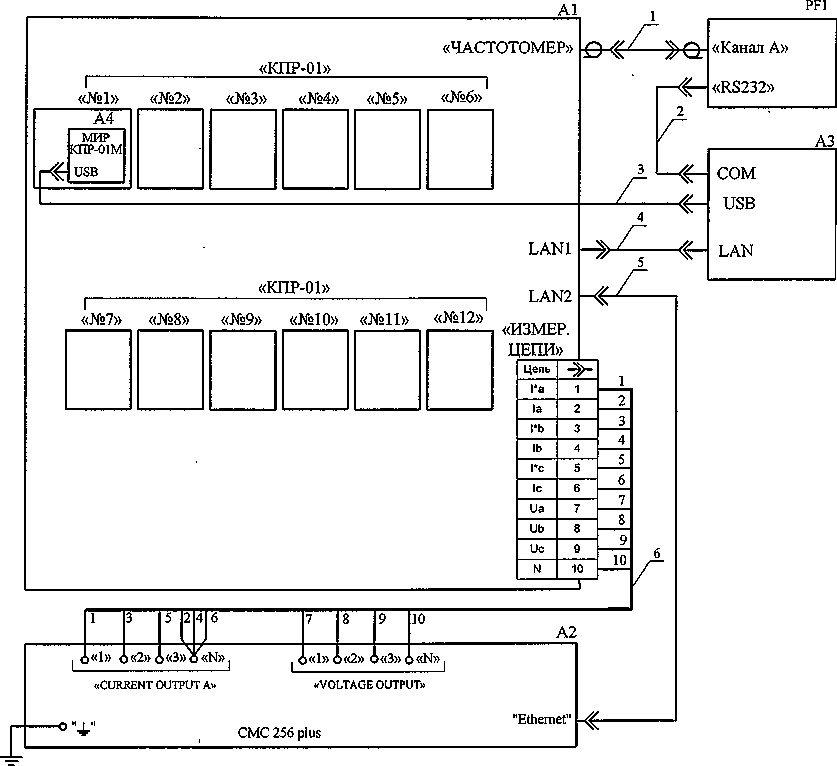

  • 6.12.2 Установить на стенд проверки КПР-01 М12.032.00.000 (в дальнейшем - стенд) устройство или партию устройств, начиная с первого установочного места. Схема рабочего места при проведении автоматизированной проверки приведена на рисунке Б. 8.

  • 6.12.3 Включить средства поверки и подготовить к работе согласно их эксплуатационным документам.

  • 6.12.4 Тумблеры стенда «КПР-01», расположенные над свободными установочными местами, перевести в положение «0»; остальные тумблеры перевести в положение «I».

  • 6.12.5 Установить автоматические выключатели «ВВОД 220 В», «РОЗЕТКИ 220 В», «БП 220/12» в положение «I».

  • 6.12.6 Подать на устройства напряжение питания, установив автоматический выключатель «ПИТАНИЕ КПР» в положение «I».

  • 6.12.7 Запустить на компьютере программу автоматизированной поверки КПР М12.00325-01 (в дальнейшем - программа поверки). Запуск программы осуществляется из меню Пуск — > Программы = > Mir = > Крг - > Программа автоматизированной поверки КПР.

  • 6.12.8 Если программа поверки не прошла идентификацию метрологически значимой части (рисунок 6.1), в поле Цифровая идентификация метрологической части ПО появляется надпись ERR и дальнейшая работа с программой блокируется.

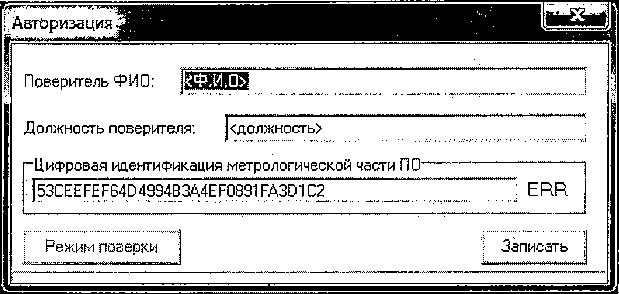

    Рисунок 6.1

  • 6.12.9 Если программа поверки прошла идентификацию метрологически значимой части, в поле Цифровая идентификация метрологической части ПО появляется надпись Ок! (рисунок 6.2).

  • 6.12.10 В окне Авторизация в соответствующие поля ввести фамилию, имя, отчество и должность поверителя. Для сохранения данных поверителя, которые в дальнейшем будут внесены в протокол поверки, необходимо нажать кнопку Записать. Для продолжения работы с программой поверки нажать кнопку Режим поверки.

    Поверитель ФИО: |<ФИО>

    Должность поверителя: |<должность>'2

    -Цифровая идентификация метрологической части ПО-i|53CEEFEF64D4994B3A4EFO891 FA3D1С2

    а Режим поверки :

    1 Записать |

    Рисунок 6.2

  • 6.12.11 Просмотреть номер виртуального COM-порта, который присвоен устройству, подключенному к компьютеру через интерфейс USB. Для этого необходимо в меню Пуск = > Панель управления - > Система в окне Свойства системы на вкладке Оборудование вызвать Диспетчер устройств (рисунок 6.3). Номер COM-порта отображается в строке Silicon Labs СР210х USB to UARTBridge (рисунок 6.4).

Свойства системы

Восстановление системы

| Автоматическое обновление ]|........Удаленные сеансы

Удаленные сеансы

|~~0бщие |[ Имя\омпьютера~)Г^°Р^двание2^ Дополнительно

Диспетчер устройств----—------——■---—

Диспетчер устройств приводит список всего установленного оборудования на данном компьютере и позволяет изменить свойства любого устройства.

Диспетчер устройств ']

. Драйверы —---———

| е-~| Подписывание драйверов обеспечивает совместимость few1 установленных драйверов с системой Windows. Windows

.         Update позволяет выбрать способ подключения системы

к Windows Update для поиска драйверов.

| Подписывание драйверов [ [ Ызел Windows Update ]

Профили оборудования—-------

Профили оборудования помогают устанавливать и хранить различные конфигурации оборудования.

■ { Дрофили оборудования ]

OKJ._ j I Отмена | Пр им лип (

Рисунок 6.3

^Диспетчер устройств

Консоль Действие Вид Справка

<- Ф S EJ Й1 ®            И ®

Я Д PROGON208ZAV

Щ-sH DVD и CD-ROM дисководы IDE АТА/AT API контроллеры

Й-Ц' Видеоадаптеры

$••*»> Дисковые устройства

{|М$> Звуковые, видео и игровые устройства

Й-SS? Клавиатуры

Й-}Ц: Компьютер

Ш-® Контроллеры гибких дисков

Й-R* Контроллеры универсальной последовательной шины USB

Й'“® Мониторы

Мыши и иные указывающие устройства

Порты (СОМ и LPT) .

j l-Д Intel(R) Active Management Technology - SOL (COM3)

I        Последовательный порт (COMI)

Й-W Процессоры

Й-W Сетевые платы

Й-Ц Системные устройства

Тома запоминающих устройств

FUfih Устройства HID (Human Interface Devices)

Рисунок 6.4

  • 6.12.12 В меню Настройка = > Настройка соединений ввести номер виртуального COM-порта, который присвоен устройству, подключенному к компьютеру через интерфейс USB. Значения IP-адресов присваиваются устройствам автоматически при отсутствии флажка в поле Изменять IP-адрес в окне Настройка. При необходимости присвоения значений IP-адресов вручную следует в окне Настройка установить флажок в поле Изменять IP-adpec и в поле Первый IP-адрес ввести значение IP-адреса устройства, установленного в первое установочное место. Остальным устройствам присваиваются значения IP-адресов, следующие по порядку.

  • 6.12.13 Закрыть окна Панель управления, Свойства системы ж Диспетчер устройств.

  • 6.12.14 В главном окне программы поверки нажать кнопку Найти КИР.

  • 6.12.15 Убедиться, что в главном окне программы поверки отображаются все устройства, установленные в установочные места стенда (поверка будет выполнена только для тех устройств, которые отображаются в окне программы). Если в главном окне отобразились не все устройства, установленные на стенде, необходимо повторно нажать кнопку Найти КПР.

  • 6.12.16 Нажать в главном окне программы поверки кнопку Старт. Программа поверки приступит к проведению поверки в автоматическом режиме, последовательно выполняя проверки по 6.3 - 6.11 настоящей методики.

  • 6.12.17 При выполнении проверки абсолютной погрешности суточного хода встроенных часов по 6.11 в появившемся окне Проверка абсолютной погрешности RTC поочередно для каждого устройства ввести показания частотомера электронно-счетного 43-85/3 и нажать кнопку Принять. В случае соответствия требованиям, приведенным в 6.11, в главном окне программы поле RTC помечается знаком «+», в случае несоответствия - знаком «-».

  • 6.12.18 Проверка основной относительной погрешности измерения мощности и энергии по 6.10 в программе поверки разделена на два теста: тест №7 - проверка основной относительной погрешности измерения мощности и энергии при напряжении 57 В, тест №8 - проверка основной относительной погрешности измерения мощности и энергии при напряжении 230 В.

  • 6.12.19 После выполнения поверки по 6.3 - 6.11 настоящей методики, протоколы поверки автоматически сохраняются в архиве по следующему пути:

\\mirsrv3\ЦПРЭА \КПР-01 \2_Протоколы_поверки\yyyy mm\пп\<файл протокола^

где уулу - год,

тт — месяц, пп — число месяца календарной даты поверки.

  • 6.12.20 При необходимости сохранения копии протокола в месте, указанном оператором, следует в меню Протокол выбрать команду Сохранить протокол и в появившемся окне указать место сохранения протокола.

  • 6.12.21 Открыть протокол поверки, используя программу Microsoft Excel.

  • 6.12.22 Просмотреть протокол поверки и при необходимости распечатать.

  • 6.12.23 Результаты автоматизированной проверки устройств считаются положительными, если устройства по всем пунктам проверки были признаны соответствующими требованиям.

7 Оформление результатов поверки

На основании положительных результатов по пунктам раздела 9 выписывают свидетельство о поверке АНИС КУЭ в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». В приложении к свидетельству указывают перечень ПК.

При отрицательных результатах поверки хотя бы по одному из пунктов методики поверки АПИС КУЭ признается негодной к дальнейшей эксплуатации и на нее выдают извещение о непригодности в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с указанием причин.

Начальник отдела 206.1

С.Ю. Рогожин

Приложение А

(обязательное)

ТаблицаА. 1 - Характеристики ПО модификаций КПР-01М

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

kpr-01m.bin

Номер версии (идентификационный номер)

ПО

2.1.X.Y 0

Цифровой идентификатор ПО

ххххх2)

Другие идентификационные данные, если имеются

отсутствуют

версия метрологически значимой части ПО 2.1, специальными символами X.Y заменены элементы, отвечающие за метрологически незначимую (прикладную) часть ПО

2) цифровой идентификатор рассчитан по алгоритму md5 для версии ПО 2.1.21020.160615

ТаблицаА.2 - Характеристики ПО модификаций КПР-01МА

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

kpr-01ma.bin

Номер версии (идентификационный номер)

ПО

1.1.X.Y 0

Цифровой идентификатор ПО

ХХХХХ2?

Другие идентификационные данные, если имеются

отсутствуют

версия метрологически значимой части ПО 1.1, специальными символами X.Y заменены элементы, отвечающие за метрологически незначимую (прикладную) часть ПО

2) цифровой идентификатор рассчитан по алгоритму md5 для версии ПО

1.1.Х.Х

Конструкция изделий исключает возможность несанкционированного влияния на ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 - высокий.

Приложение Б

(обязательное)

Схемы рабочих мест

А1                            АЗ

А1 - установка многофункциональная измерительная СМС 256 plus;

А2 - устройства модификаций КПР-01М;

АЗ - персональный компьютер с установленной программой TestUniverse;

А4 - персональный компьютер;

1,2 — кабель Ethernet САТ5е RJ45-RJ45.

Рисунок Б.1 - Схема проверки модификаций КПР-01М с номинальным напряжением цепи питания 230 В при токе менее 150 А

Al                          АЗ

Al - установка многофункциональная измерительная СМС 256 plus;

А2 - устройства модификаций КПР-01М;

АЗ - персональный компьютер с установленной программой TestUniverse;

А4 - персональный компьютер с установленным браузером;

  • 1,2- кабель Ethernet САТ5е RJ45-RJ45.

Рисунок Б.2 - Схема проверки модификаций КПР-01М с номинальным напряжением цепи питания 24 В при токе менее 150 А

Al - установка многофункциональная измерительная CMC 256 plus;

A2 - устройства модификаций КПР-01МА;

АЗ - адаптер 1-7561;

А4 - персональный компьютер с установленной программой TestUniverse;

А5 - персональный компьютер с установленным браузером;

  • 1 - кабель Ethernet САТ5е RJ45-RJ45;

  • 2 - USB кабель из комплекта поставки адаптера 1-7561.

Рисунок Б.З - Схема рабочего места проверки модификаций КПР-01МА при токе менее 50 А

Al - установка многофункциональная измерительная CMC 256 plus;

A2 - устройства модификаций КПР-01МА;

АЗ - адаптер 1-7561;

А4 - персональный компьютер с установленной программой TestUniverse;

А5 - персональный компьютер с установленным браузером;

  • 1 - кабель Ethernet САТ5е RJ45-RJ45;

  • 2 - USB кабель из комплекта поставки адаптера 1-7561.

Рисунок Б.4 - Схема рабочего места проверки устройств КПР-01МА при токе 50 А

Al - установка многофункциональная измерительная CMC 256 plus;

A2 - устройства модификаций МИР КПР-01М;

АЗ - источник питания PSCI 1220А;

А4 - персональный компьютер с установленной программой TestUniverse;

А5 - персональный компьютер с установленным браузером;

Т1 - трансформатор тока ПРИЗМА-ТТ CMR-I 233OS с четырьмя витками первичной обмотки и одним вторичной;

Т2 -трансформатор тока УТТ-5М;

РА 1 - амперметр САЗ 010/3;

  • 1,2- кабель Ethernet САТ5е RJ45-RJ45.

Рисунок Б.5 - Схема проверки модификаций КПР-01М с номинальным напряжением цепи питания 230 В при токе 150 А

Al - установка многофункциональная измерительная CMC 256 plus;

A2 - устройства модификаций КПР-01М;

АЗ - источник питания PSCI 1220А;

А4 - персональный компьютер с установленной программой TestUniverse;

А5 - персональный компьютер с установленным браузером;

Т1 - трансформатор тока ПРИЗМА-ТТ CMR-I 2330S с четырьмя витками первичной обмотки и одним вторичной;

Т2 -трансформатор тока УТТ-5М;

РА1 - амперметр САЗ 010/3;

  • 1,2- кабель Ethernet САТ5е RJ45-RJ45.

Рисунок Б.6 - Схема проверки модификаций КПР-01М с номинальным напряжением цепи питания 24 В при токе 150 А

Al

Al - устройства модификаций КПР-01МА;

PF1 - частотомер электронно-счетный 43-85/3;

XI-штекер USB ВМ;

Х2 - розетка кабельная СР50 ГЕ0.364.235 ТУ; 1 - кабель из комплекта частотомера PF1.

Рисунок Б.7 - Схема проверки погрешности суточного хода часов модификаций КПР-01МА

Al - стенд проверки КПР-01 М12.032.00.000;

А2 - установка многофункциональная измерительная СМС 256 plus;

АЗ - персональный компьютер с установленной программой автоматизированной поверки КПР Ml 2.00325-01;

А4 -устройства;

PF1 - частотомер электронно-счетный 43-85/3;

  • 1 - кабель измерительный коаксиальный PTL923;

  • 2 - кабель RS232 (из комплекта PF1);

  • 3 - кабель СА USB-18 (USB тип А в USB тип В);

4, 5 - кабель Ethernet САТ5е RJ45-RJ45;

6 - жгут из комплекта установки А2.

Примечания

  • 1 Допускается подключать к стенду до двенадцати устройств.

  • 2 Кабель 3 рекомендуется подключать к устройству, установленному в первое установочное место стенда.

Рисунок Б.8 - Схема рабочего места при проведении автоматизированной проверки метрологических характеристик

Приложение В

(обязательное)

Соответствие между коэффициентом мощности и фазовыми сдвигами кривых тока и напряжения, задаваемыми в окне модуля QuickCMC

ТаблицаВ.1

Коэффициент мощности

Фазовый сдвиг крг пряжения на аналог ходах установки СМС 2

Выход 1

Выход 2

Cos ср

■1

1

-120°

0,5 L

0,8 С

-1

-0,5 L

' -0,8С

Sin (р

1

-120°

0,5 L

0,5 С

0,25 L

0,25 С

-1

-0,5 L

-0,5 С

-0,25

L

-0,25

С

гвых на-

'ОВЫХ вы-

56 plus

Фазовый сдвиг кривых тока

на аналоговых выходах установки СМС 256 plus

Выход 3

Выход

1

Выход 2

Выход

3

120°

-120°

120°

-60°

-180°

60°

о

о

-90°

150°

180°

60°

300°

120°

240°

210°

о

О

330°

120°

О

О

1

-210°

30°

-30°

-150°

i

о

1 О

-150°

-270°

-30°

-15°

-135°

105°

-165°

-285°

-45°

о

О

О

о

210°

150°

30°

270°

i

иэ о о

-90°

150°

165°

45°

285°

15°

-105°

135°

1

......                          f

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного документа и дата

Подпись

Дата

измененных

замененных

но

вых

аннулированных

54

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
