Методика поверки «ГСОЕИ. Комплекс измерительно-вычислительный ИВК-104» (Г11.32365.00.00 МП)

Государственная система обеспечения единства измерений

КОМПЛЕКС ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ ИВК-104

Методика поверки

Г1Е32365.00.00 МП г. Москва

2020 г.

СОДЕРЖАНИЕ

Стр.

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

• 1.1 Методика поверки (далее - МП) предусматривает порядок проведения, объем и операции поверки комплекса измерительно-вычислительного ИВК-104, зав. №310/2020, (далее - комплекса), изготовленного ФКП «НИЦ РКП», г. Пересвет, Московская обл.

• 1.2 Интервал между поверками - 2 года.

• 2.1 При проведении поверки комплекса должны быть выполнены операции, указанные в таблице 1.

Таблица 1

3 СРЕДСТВА ПОВЕРКИ

3.1 Перечень средств поверки приведен в таблице 2.

Таблица 2

• 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 3.3 При поверке должны использоваться средства измерений утвержденных типов.

• 3.4 Используемые средства поверки должны иметь действующие свидетельства о поверке.

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные в руководстве по эксплуатации (РЭ) комплекса.

• 4.2 Любые подключения приборов проводить только при отключенном напряжении питания комплекса.

• 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации комплекса знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую МП и имеющие достаточную квалификацию.

• 4.5 Лица, участвующие в поверке комплекса, должны пройти обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

5.1 При проведении поверки должны быть соблюдены следующие условия:

• 6.1 При подготовке к поверке:

• - проверить наличие свидетельств о поверке эталонов;

• - проверить целостность электрических цепей комплекса;

• - перед началом поверки измерить параметры окружающей среды (температуру, влажность воздуха и атмосферное давление).

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить:

• - соответствие состава комплекса, указанного в формуляре;

• - наличие товарного знака изготовителя и заводского номера комплекса;

• - отсутствие механических повреждений;

• - заземление всех элементов комплекса;

7.2 Опробование

• 7.2.1 При опробовании комплекса необходимо:

включить электропитание комплекса, активность индикаторов «Сеть» свидетльствует о наличии напряжения питания на сетевых разъемах составных частей комплекса. Запустить программное обеспечения (ПО) комплекса согласно руковдству по эксплуатации Г11.32365.00.00 РЭ.

• 7.2.2 Результаты опробования считать положительными, если ПО загружено.

• 7.3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

• 7.3.1 Запустить программу «Программа управления сбором, преобразованием и регистрацией ТМИ», которая использует метрологически значимую часть «AcqserveRT.dll»;

В диалоговом окне программы открыть пункт меню «О программе». В открывшемся информационном окне указывается номер версии и контрольная сумма текущей версии метрологически значимой части ПО. Вид информационного окна программы приведен на рисунке 1.

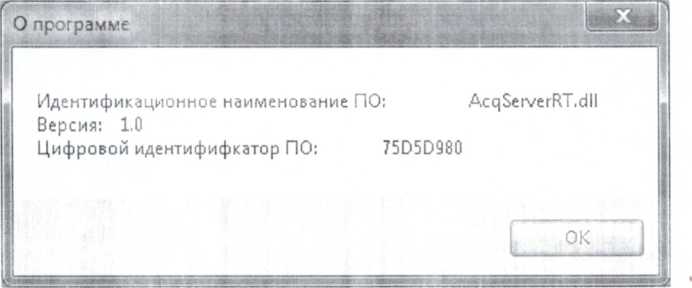

Рисунок 1 - Вид информационного окна программы «Программа управления сбором, преобразованием и регистрацией ТМИ»

Убедиться в соответствии характеристик метрологически значимой части ПО в информационном окне программы «Программа управления сбором, преобразованием и регистрацией ТМИ», указанным в формуляре на комплекс.

• 7.3.2 Результаты проверки считать положительными, если полученная контрольная сумма совпадает с указанной в формуляре на комплекс.

• 7.4 Определение метрологических характеристик

• 7.4.1 Определение абсолютной погрешности измерений напряжения постоянного тока

Определение абсолютной погрешности измерений напряжения постоянного тока проводят в следующей последовательности:

• - подключить поочерёдно на вход каждого измерительного канала (ИК) калибратор процессов документирующий Fluke 753 (далее - калибратор) в соответствии со схемой рисунка 2а для модуля PXI-6255, рисунка 26 для модуля РХ1-6284. Калибратор переключить в режим воспроизведения напряжения постоянного тока;

• - произвести настройку ИК, для чего установить диапазоны измерений и частоту опроса:

• - диапазон измерений от минус 10 до плюс 10 В, частоту опроса 100 Гц для модуля PXI-6255;

• - диапазон измерений от минус 100 до плюс 100 мВ, частоту опроса 10 Гц для модуля PXI-6284.

измерения проводить в одиннадцати точках диапазона измерений, задавая следующую последовательность напряжения постоянного тока: минус 10,0; минус 8,0; минус 6,0; минус 4,0; минус 2,0; минус 0,2 и плюс 0,2; плюс 2,0; плюс 4,0; плюс 6,0; плюс 8,0; плюс 10,0 В для диапазона измерений от минус 10 до плюс 10 В; минус 100,0; минус 80,0; минус 60,0; минус 40,0; минус 20,0; плюс 20,0; плюс 40,0; плюс 60,0; плюс 80,0; плюс 100 мВ для диапазона измерений от минус 100 до плюс 100 мВ.

• - зафиксировать результаты измерений напряжения постоянного тока на каждом ИК посредством программы «POUS 104».

КСИ-101/ИС-04

Коммутационный пункт КП-3

I

I

I

I

I

I

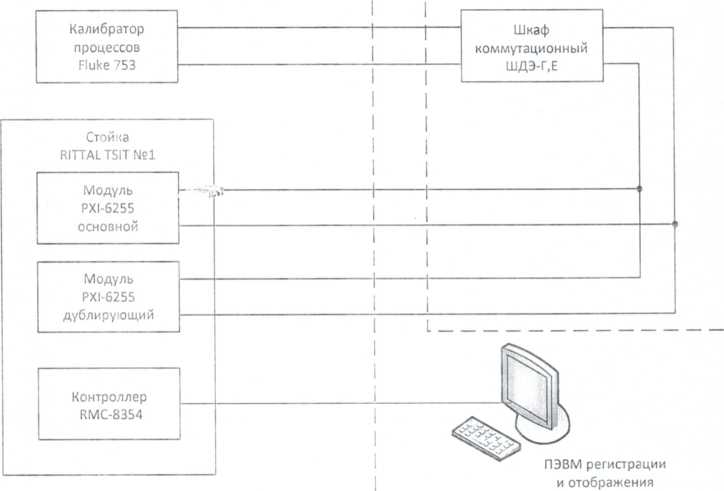

Рисунок 2a - Схема определения погрешности измерений напряжения постоянного электрического тока в диапазоне измерений от минус 10 до плюс 10 В

КСИ-101/ИС-04

Коммутационный пункт КП-3

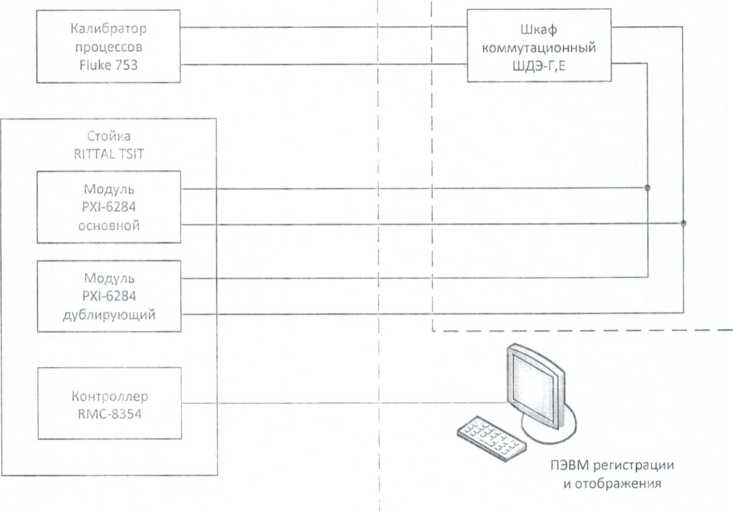

Рисунок 26 - Схема определения погрешности измерений напряжения постоянного электрического тока в диапазоне измерений от минус 100 до плюс 100 мВ

В каждой контрольной точке произвести регистрацию сигнала в течение не менее 5 с, по результатам регистрации выполнить отсчет с максимальным отклонением от

контрольного значения и рассчитать значение погрешности ИК путем разницы показаний комплекса и калибратора.

Результат проверки считать положительным, если для ИК комплекса в диапазонах измерений от минус 10 до плюс 10 В и от минус 100 до плюс 100 мВ полученные значения абсолютной погрешности находятся в пределах ±10 мВ и ±0,5 мВ, соответственно.

• 7.4.2 Определение абсолютной погрешности измерений электрического сопротивления постоянному току

Определение абсолютной погрешности измерений электрического сопротивления постоянному току проводят в следующей последовательности:

- подключить поочерёдно на вход каждого ИК меру электрического сопротивления постоянному току многозначную МС3026-1 (далее - меру) в соответствии со схемой рисунка За для модуля РХ1-6284, рисунка 36 для модуля PXIe-4357;

I--------------1

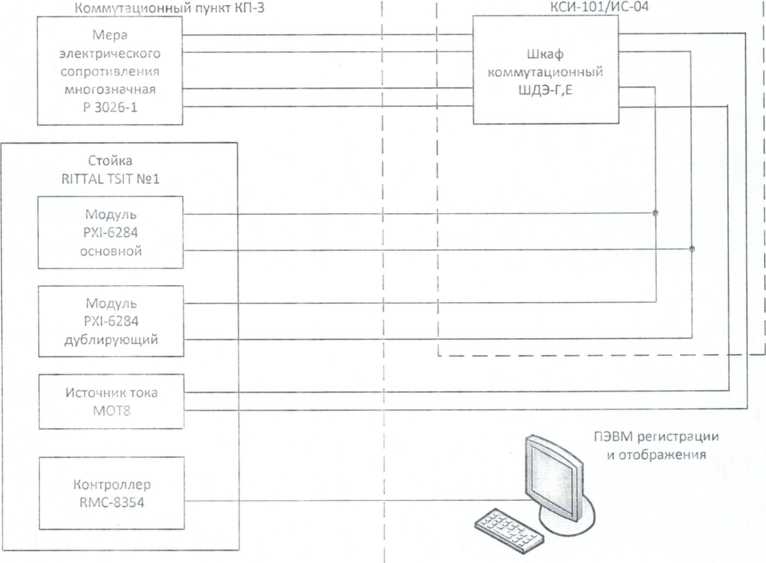

Рисунок За - Схема определения абсолютной погрешности измерений электрического сопротивления постоянному току в диапазоне измерений от 0 до 200 Ом

i--------------1

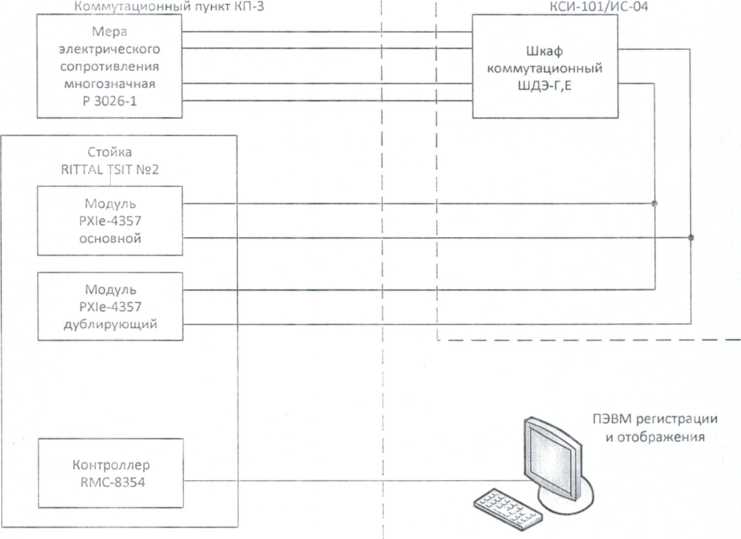

Рисунок 36 - Схема определения погрешности измерений электрического сопротивления постоянному току в диапазоне измерений от 0 до 400 Ом

• - произвести настройку ИК, для чего установить диапазоны измерений и частоту опроса:

• - ток питания модуля источника тока МОТ8 1 мА, диапазон измерений напряжения постоянного тока ± 0,2 0, частоту опроса 10 Гц для модуля PXI-6284;

• - ток питания 0,9 мА, диапазон измерений от 0 до 400 Ом, частоту опроса 10 Гц для модуля PXIe-4357;

• - измерения проводить в пяти точках диапазона измерений, задавая следующую последовательность сопротивлений: 1, 50, 100, 150, 200 Ом для диапазона измерений от 0 до 200 Ом; 1; 100; 200; 300; 400 Ом для диапазона измерений от 0 до 400 Ом;

зафиксировать результаты измерений сопротивления на каждом ИК.

• 3 каждой контрольной точке произвести регистрацию сигнала в течение не менее 5 с, по результатам регистрации выполнить отсчет с максимальным отклонением от контрольного значения и рассчитать значение абсолютной погрешности ИК путем разницы показаний комплекса и установленного мерой.

Результат проверки считать положительным, если для ИК комплекса в диапазонах измерений электрического сопротивления постоянному току от 0 до 200 Ом и от 0 до 400 Ом полученные значения абсолютной погрешности измерений электрического сопротивления постоянному току находятся в пределах ±0,4 Ом и ±0,25 Ом, соответственно.

• 7.4.3 Определение абсолютной погрешности измерений частоты периодических сигналов

Определение абсолютной погрешности измерений частоты периодических сигналов проводят в следующей последовательности:

• - подключить поочерёдно на вход каждого ИК калибратор в соответствии со схемой рисунка /а. Калибратор переключить в режим воспроизведения частоты;

• - произвести настройку ИК, для чего установить диапазон измерений модуля РХ1-6255 от минус 10 до плюс 10 В, время счета 0,1 с;

- измерения проводить в пяти точках диапазона измерений, задавая следующую последовательность частоты: 10,0; 50,0; 109,99 (амплитудой 50 мВ); 110,0: 500,0; 1099,9; 1100,0;5000,0; 10000,0 (амплитудой 1 В) Гц ;

- зафиксировать результаты измерений частоты периодического сигнала на каждом

ИК.

В каждой контрольной точке произвести регистрацию сигнала в течение не менее 5 с, по результатам регистрации выполнить отсчет с максимальным отклонением от контрольного значения и рассчитать значение абсолютной погрешности измерений частоты периодического сигнала ИК путем разницы показаний комплекса и калибратора.

Результат проверки считать положительным, если для ИК комплекса в диапазонах измерений от 10 до 1100 Гц и от 1100 до 10000 Гц полученные значения абсолютной погрешности измерений частоты находятся в пределах ±0,5 Гц и ±6 Гц, соответственно.

• 8.1 Результаты поверки оформляют в соответствии с Приказом Минпромторга РФ №2510 от 31.07.2020 г.

• 8.2  При положительных результатах поверки выдается свидетельство установленного образца. Поверительное клеймо размещают на свидетельстве о поверке комплекса.

• 8.3 При отрицательных результатах поверки применение комплекса запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

Главный метролог ООО «КИА» /В.В. Супрунюк
