Инструкция «ПРИСПОСОБЛЕНИЕ К ВЕРТИКАЛЬНОМУ ОПТИЧЕСКОМУ ДЛИНОМЕРУ ИЗВ ДЛЯ ПОВЕРКИ ИНДИКАТОРОВ С ЦЕНОЙ ДЕЛЕНИЯ 0,001 И 0,002 мм» (МП2626-70)

ПРИЛОЖЕНИЕ 2

ПРИСПОСОБЛЕНИЕ К ВЕРТИКАЛЬНОМУ ОПТИЧЕСКОМУ ДЛИНОМЕРУ ИЗВ ДЛЯ ПОВЕРКИ ИНДИКАТОРОВ С ЦЕНОЙ ДЕЛЕНИЯ 0,001 И 0,002 мм

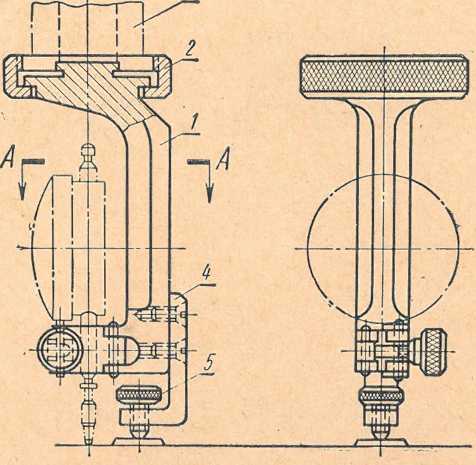

Приспособление (см. рисунок) представляет собой кронштейн /, закрепляемый гайкой 2 на измерительном стержне длиномера 3. К нижней части кронштейна привернут угольник 4, несущий винт подачи 5. Там же имеются хомутик 6, болт 7 и гайка 8 для крепления поверяемого микроиндикатора.

Нормы точности, предъявляемые к данному приспособлению:

• 1) ось отверстия для крепления индикатора должна быть перпендикулярна к опорному торцу посадочного цилиндра кронштейна для крепления последнего на длиномере с точностью 5';

• 2) ось отверстия для крепления индикатора должна совпадать с осью посадочного цилиндра кронштейна с точностью 0,2 мм\

• 3) винт подачи должен иметь шаг не более 0,5 мм и должен плавно, без рывков и заеданий, перемещать приспособление относительно столика.

Люфт в механизме подачи не допускается.

Инструкция разработана Всесоюзным научно-исследовательским институтом Государственного комитета стандартов, мер и измерительных приборов СССР; утвер-ждена Государственным комитетом стан-? /- < -7 /- - Дартов, мер и измерительных приборов ) о                              ¹⁷ Д^екабР^{я 1963 г}- ^и введена в дей-

""                   ’           ствие 1 июня 1964 г»

ПО ПОВЕРКЕ НУТРОМЕРОВ С ЦЕНОЙ ДЕЛЕНИЯ

0,001 и 0,002 мм

Инструкция устанавливает методы и средства поверки нутромеров с ценой деления 0,001 и 0,002 мм с пределами измерения соответственно от 3 до 10 мм от 10 до 50 мм, находящихся в применении, выпускаемых из производства и ремонта в соответствии с ГОСТ 9244—59 и ГОСТ 9384—60.

Инструкция устанавливает также методы и средства поверки нутромеров с ценой деления 0,001 и 0,002 мм и пределами измерения соответственно не более 3—10 и 10—50 мм (в частности, нутромеры фирм К. Цейсс, Иогансон и др.).

Соблюдение требований инструкции обязательно для всех организаций и предприятий, проводящих поверку нутромеров.

• I. НАЗНАЧЕНИЕ И УСТРОЙСТВО

• 1. Нутромеры предназначены для измерений внутренних размеров путем сравнения с образцовыми кольцами или блоками концевых мер с боковичками.

• 2. Механизм нутромера представляет собой сочетание клиновой передачи с измерительным устройством индикаторного типа или другого рычажно-зубчатого устройства с ценой деления 0,001 и 0,002 мм.

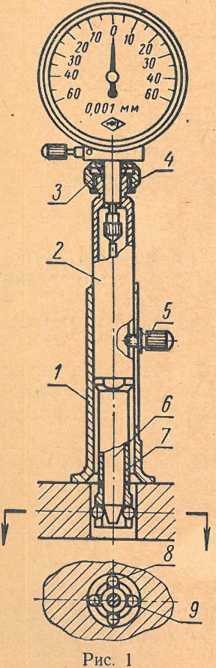

• 3. На рис. 1 изображена схема шариковых нутромеров с пределами измерений от 3 до 18 мм. В корпусе измерительной вставки 7 в диаметрально противоположных отверстиях находятся два измерительных 9 и два центрирующих 8 шарика. Центрирование нутромера в отверстии осуществляется благодаря разности

диаметров шариков: диаметр измерительных шариков больше, чем центрирующих на 0,01 мм.

Перемещение измерительных шариков сообщается конической игле 6, а затем измерительному штифту рычажно-зубчатой головки.

Измерительные вставки, обеспечивающие измерения в различных пределах, делаются сменными и крепятся на резьбе к корпусу 2.

Крепление рычажно-зубчатой головки осуществляется с. помощью пружинящего разрезного кольца 3 и гайки 4 или хомутиком. Для удобства измерений на заданной глубине предусмотрен упор /, который стопорится винтом 5 в требуемом положении. Измерительное усилие нутромера создается зй счет измерительного усилия отсчетного устройства.

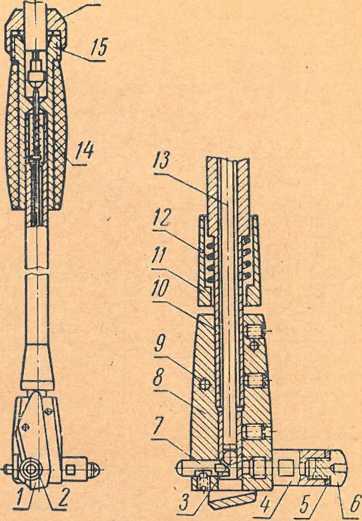

• 4. На рис. 2 и 3 изображены внешний вид и схема нутромера с пределами измерений от 18 до 50 мм. В корпусе 8 соосно расположены измерительные стержни: подвижный 7 и неподвижный 6, который свинчивается непосредственно с корпусом или через удлинитель 4 й шайбу 5. Неподвижные стержни и удлинители делаются сменными. С их помощью изменяются пределы измерения прибора.

Подвижный измерительный стержень, имеющий на конце клин с углом 45°, перемещается во втулке 10 вдоль своей оси и через шарик 3 и шток 13 передает движение измерительному стержню рычажно-зубчатой головки.

Измерительное усилие нутромера складывается из усилия рычажно-зубчатой головки и пружины 14.

Центрирующий мостик, состоящий из основания 1 и двух роликов 2, с помощью оси 9 шарнирно соединен с корпусом 8. Центрирующий мостик служшт для совмещения линии измерения прибора с осевой плоскостью измеряемого отверстия. Усилие мостика создается пружиной 12 и передается на мостик через колпачок 11.

На соединительной трубке нутромера предусмотрена ручка из теплоизоляционного материала. Рычажно-зубчатая головка крепится с помощью разрезного кольца 15 и гайки 16,

Рис. 2

/6

Рис. 3

• II. ОПЕРАЦИИ, ПРОИЗВОДИМЫЕ ПРИ ПОВЕРКЕ, И ПРИМЕНЯЕМЫЕ СРЕДСТВА

• 5. Операции, производимые при поверке нутромеров, и применяемые средства приведены в табл. 1.

Таблица 1

Наименование операции, производимой при поверке нутромеров

Технические характеристики

Проверка комплектности

Проверка внешнего вида

Примечания:

Г.Знак «+» означает, что поверка производится; знак «—» означает, что поверка не производится.

• 2. Технические характеристики образцовых мер для поверки правильности показания и центрирования нутромеров приведены в приложении 2.

• 6. Температура помещения, в котором производится поверка нутромеров, не должна отклоняться от 20° С более чем на ±3°С при цене деления отсчетного устройства 0,001 мм и на ±5°С при цене деления отсчетного устройства 0,002 мм, причем скорость изменения температуры не должна превышать 0,5° С за 1 ч.

• III. ПОВЕРКА

• 7. Операция, производимая при поверке — проверка комплектности.

а) Требования

В комплект нутромера модели 103 входят: пять сменных вставок с пределами измерений:

3—3,3; 3,3—3,6; 3,6—4,3; 4,3—5,1 и 5,1—6 рычажно-зубчатая головка типа 1МКМ с аттестатом; ключ гаечный;

инструкция по пользованию нутромером;-выпускной аттестат;

футляры для вставок;

футляр для хранения нутромера со всеми принадлежностями. В комплект нутромера модели 104 входят:

три сменных измерительных вставки с пределами измерений 6—7; 7—8,3 и 8,3—10 мм;

рычажно-зубчатая головка типа 1МКМ с аттестатом; ключ гаечный;

инструкция по пользованию нутромером; выпускной аттестат;

футляры для вставок;

футляр для хранения нутромера со всеми принадлежностями. В комплект нутромера модели 105 входят:

три сменных измерительных вставки с пределами измерений 10—12; 12—14,5 и 14,5—18 мм;

рычажно-зубчатая головка типа 2МКМ с аттестатом; ключ гаечный;

инструкция по пользованию нутромером; выпускной аттестат;

футляры для вставок;

футляр для хранения нутромера со всеми принадлежностями. В комплект нутромера модели 109 входят:

шесть сменных измерительных стержня с пределами измерений 18—20; 20—22; 22—24; 24—26; 26—28 и 28—30 мм;

три шайбы;

два удлинителя 10 и 20 мм; колодка для крепления вставок, шайба удлинителей; рычажно-зубчатая головка типа 2МКМ с аттестатом; ключ гаечный;

инструкция по пользованию; выпускной аттестат;

футляр для хранения нутромера со всеми принадлежностями.

б) Метод поверки

Требования, перечисленные в п. 1а, поверяются наружным осмотром.

• 8. Операция, производимая при поверке, — проверка внешнего вида.

а) Требования

В отсчетном устройстве штрихи шкалы должны быть четкими, с ровными краями; стекло прозрачным, чистым, без пузырей, царапин и других дефектов, искажающих отсчет показаний .или ухудшающих внешний вид прибора. Ширина стрелки в той части, которая находится под шкалой’ должна быть в пределах ширины штрихов. Конец стрелки должен перекрывать короткие штрихи шкалы не менее чем на 0,3 и не более чем на 0,8 их длины. В нерабочем состоянии рычажно-зубчатой головки стрелка должна находиться слева вне шкалы на расстоянии не менее 2 мм от последнего оцифрованного штриха.

На шкале головки должны быть знаки, указывающие на увеличение ' или уменьшение измеряемого размера, например « + » и «—».

На нутромерах должны быть маркированы пределы измерений, номер и марка завода-изготовителя.

Наружные нерабочие поверхности нутромеров и измерительных вставок должны иметь антикоррозийные покрытия. Рабочая поверхность торца измерительной иглы должна быть доведенной. В нутромере модели 109 должны быть предусмотрены теплоизоляционные ручки.

На измерительных вставках шариковых нутромеров (модели 103, 104 и 105) должны быть маркированы пределы измерений и отметки положения измерительных шариков.

Измерительные вставки шайбы и удлинители нутромера модели 109 должны храниться вставленными в колодку, на которой маркированы пределы измерений вставок и длина удлинителей около соответствующих гнезд. Рабочие поверхности вставок должны быть армированы твердым сплавом и полированы.

На наружных поверхностях всех деталей и узлов нутромеров не должно быть дефектов, ухудшающих внешний виД' или влияющих на эксплуатационные качества прибора.

На футлярах для вставок должны быть намаркированы соответствующие пределы измерений.

На футляре для хранения нутромера со всеми принадлежностями должны быть обозначены: марка завода-изготовителя, номер стандарта на соответствующий нутромер, пределы измерения прибора.

б) Методы поверки

Требования, перечисленные в п. 8 а, поверяются наружным осмотром.

• 9. Операция, производимая при поверке, — проверка взаимодействия частей нутромера и пределов измерения.

а) Требования

Перемещение подвижных измерительных стержней и измерительных шариков должно быть плавным, без скачков, задержек и заеданий. При снятии с них осевого давления стрелка отсчетного устройства должна возвращаться в исходное положение в преде-

Перемещение измерительных стержней и шариков должно соответствовать' знаку, намаркированному на шкале отсчетного устройства.

Сменные неподвижные стержни, измерительные вставки и отсчетные устройства должны свободно входить в соответствующие посадочные места и надежно закрепляться в требуемом положении.

Каждая вставка шариковых нутромеров должна обеспечивать измерения в намаркированных пределах, переходя за верхний предел не менее чем на +0,05 мм и за нижний предел не более чем на — 0,05 мм. Например, вставка с маркировкой 10— 12 мм должна обеспечивать измерения в пределах не менее чем 9,95—12,05 мм.

Каждый измерительный стержень нутромеров с центрирующим мостиком вместе с удлинителями и без них должен обеспечивать измерения в намаркированных пределах, переходя за верхний предел не менее чем на +0,1 мм и за нижний предел не более чем на —0,1 мм. Например, стержень с маркировкой 18—20 в пределах 17,9—20,1 мм.

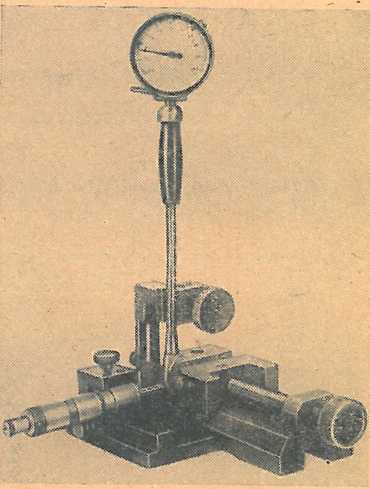

Рис. 4

б) Метод поверки обратном ходе.

Для проверки пределов измерения нутромеров между упором и микровинтом приспособления устанавливается плоскопараллельная концевая мера 5-го класса по инстр. 100—60, длина которой соответствует номинальному значению поверяемого предела измерения нутромера, после чего микровинт приспособления надежно закрепляется, а мера убирается. Поверяемый нутромер вводится между микровинтом и упором приспособления и устанавливается на нуль. Затем микровинт приспособления перемещается на величину требуемого увеличения или уменьшения поверяемого предела измерения нутромера, соответственно требованиям п. 9 а. При этом стрелка нутромера должна отклоняться не менее чем до крайнего деления шкалы нутромера: плюсового при проверке нижнего предела измерения и минусового при проверке верхнего предела измерения.

Остальные требования, перечисленные в п. 9 а, поверяются осмотром и опробованием.

• 10. Операция, производимая при поверке, — поверка измерительного усилия.

а) Требования

Требования к измерительным усилиям нутромеров приведены в табл. 2.

Таблица 2

* 1 лш ~ 0,1 гс.

б) Метод поверки

Измерительное усилие нутромера вместе с отсчетным устройством определяется следующим образом. Подвижным измерительным стержнем (центрирующий мостик при этом отводится и закрепляется в этом положении скобкой или резинкой) или измерительным шариком нутромера нажимают на площадку, уравновешенную на весах.

При прохождении стрелки по шкале измерительного устройства нутромера берется отсчет показаний весов, который соответствует величине измерительного усилия поверяемого прибора.

Измерительное усилие центрирующего мостика определяется нажимом его о площадку, уравновешенную на весах; при этом мостик поворачивается, достигая своего крайнего положения. Измерительное усилие центрирующего мостика соответствует показанию весов вблизи крайнего положения мостика.

Рекомендуется на поверхности площадки предусмотреть прямоугольный паз шириной 5,5 мм и глубиной не менее 4 мм. Тогда ролики центрирующего мостика опираются на поверхность площадки и передают усилие весам, а измерительный стержень при повороте мостика уходит в паз.

Показания весов при определении измерительного усилия нутромеров и центрирующего мостика должны соответствовать требованиям п. 10 а.

• 11. Операция, производимая при поверке, — поверка правильности показаний.

а) Требования

Сумма наибольших абсолютных значений положительной и отрицательной погрешностей показаний нутромеров с головкой, 1МКМ на любом участке шкалы в пределах от 0 до +0,05 мм или от 0 до —0,05 мм не должна превышать 0,003 мм.

Сумма наибольших абсолютных значений положительной и отрицательной погрешностей показаний нутромеров с головкой 2МКМ на любом участке шкалы в пределах от 0 до +0,1 мм или от 0 до —0,1 мм не должна превышать 0,005 мм.

Приведенные выше требования относятся к любому диапазону измерений, соответствующему маркировке на измерительных вставках или стержнях нутромеров.

б) Метод поверки

Поверка нутромеров производится по образцовым мерам, выполненным в виде колец, внутренние диаметры которых обеспечивают поверку показаний приборов с каждой измерительной вставкой или одним из измерительных стержней в 4 или 6 точках шкалы при пределах измерения отсчетного устройства, соответственно равных ±0,5 или ±0,1 мм.

Рекомендуемые номинальные диаметры образцовых мер для поверки правильности показаний и центрирования нутромеров с ценой деления 0,001 и 0,002 мм приведены в. табл. 3.

Таблица 3

Прибор устанавливается на нуль по образцовой мере, размер которой соответствует одному из пределов измерения вставки или стержня нутромера. Эта установочная мера в табл. 3 подчеркнута.

Показания прибора поверяются по образцовым мерам, отличающимся по диаметру от установочной меры на величину поверяемого интервала шкалы. Отклонения показаний прибора от действительного значения разностей диаметров образцовых и соответствующего диаметра установочной меры заносятся в протокол поверки прибора (рекомендуемая форма протокола поверки приведена в приложении 3).

Сумма абсолютных величин наибольшего и наименьшего отклонений для каждой измерительной вставки или поверяемого измерительного стержня нутромера должна соответствовать требованиям п. На.

Абсолютная величина погрешности аттестации разностей диаметров между образцовыми и установочной мерами не должна превышать 0,001 и 0,0015 мм при цене деления поверяемых приборов, соответственно равной 0,001 и 0,002 мм.

• 12. Операция, производимая при поверке, — поверка правильности центрирования.

а) Требования

Погрешность центрирования по абсолютной величине не дол-

жна превышать цены деления отсчетного устройства нутромеров, т. е. для нутромеров, снабженных головкой 1МКМ, не более О’,001 мм, а для нутромеров с головкой 2М1\М — не более 0,002 мм.

б) Метод поверки

Погрешность центрирования определяется с помощью образцовых мер (колец) и блоков того же размера, составленных из плоскопараллельных мер длины 1-го класса ГОСТ 9038—59 или 3-го разряда инстр. 100—60 с боковичками.

Образцовое кольцо и соответствующий блок предварительно аттестуются путем сравнения друг с другом с погрешностью, по абсолютной величине не превосходящей 0,0005 или 0,0007 мм в случае поверки нутромеров с погрешностью центрирования, соответственно равной 0,001 или 0,002 мм. Результат аттестации заносится в протокол поверки (рекомендуемая форма протокола приведена в приложении 4).

По блоку проводится нулевая установка поверяемого нутромера, а затем измерение образцовой меры (кольца).

Погрешность центрирования, определяемая разностью показаний нутромера и результатов предварительного сравнения кольц-а с блоком, должна соответствовать требованиям п. 12 а.

Центрирование поверяется по одному из образцовых колец для каждой вставки и для одного из стержней, а также с каждым удлинителем в сочетании с любым измерительным стержнем.

Рекомендуемые меры для поверки центрирования нутромеров приведены в табл. 3.

• 13. Операция, производимая при поверке, — поверка вариации показаний.

а) Требования

Требования к вариации показаний нутромеров приведены в табл. 4.

Таблица 4

б) Метод поверки

Вариация определяется разностью наибольшего и наименьшего показаний нутромера, полученных при пятикратном измерении одного и того же диаметра кольца, в неизменном его сечении и направлении в горизонтальной плоскости. Вычисленное значение вариации. показаний не должно превышать величин, указанных в п. 13 а.

• IV. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 14. Нутромеры, удовлетворяющие требованиям настоящей инструкции, допускаются к применению.

• 15. В удостоверение поверки нутромеров в органах Государственного комитета стандартов, мер и измерительных приборов СССР выдается свидетельство установленной формы или производится отметка в документе, составленном органами ведомственного надзора на поверяемый нутромер, с наложением оттиска государственного поверительного клейма в месте произведенной отметки.

• 16. ' Результаты периодической ведомственной поверки отмечаются в соответствующем документе, составленном органами ведомственного надзора за мерами и измерительными приборами и согласованном с Государственным комитетом стандартов, мер и измерительных приборов СССР.

• 17. Результаты поверки нутромеров оформляются органами ОТК завода-изготовителя путем выдачи выпускного аттестата.

• 18. При несоответствии требованиям, изложенным в настоящей инструкции, нутромеры к выпуску и применению не допускаются.

• 19. Рекомендуемая форма протокола поверки приведена в приложениях 3 и 4.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НУТРОМЕРОВ

мм

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАЗЦОВЫХ МЕР ДЛЯ ПОВЕРКИ НУТРОМЕРОВ

• 1. Отклонение рабочего (внутреннего) диаметра меры от номинального значения ±0,003 льи.

• 2. Конусность в аттестованном сечении не более 0,001 мм по всей длине отверстия.

• 3. Отклонение от правильности геометрической формы не более 0,001 мм.

• 4. Неперпендикулярность базовой торцовой поверхности относительно оси отверстия не более Г.

• 5. Шероховатость рабочей поверхности не ниже 13-го класса, а торцовых поверхностей не ниже 11-го класса ГОСТ 2789—59.

• 6. На верхнем торце меры должно быть маркировано направление рабочего диаметра меры.

Образцовые меры аттестуются в определенном горизонтальном сечении (посередине меры) в направлении штрихов, намаркированных на верхней торцовой поверхности.

ПРИЛОЖЕНИЕ 3

ПРОТОКОЛ ПОВЕРКИ

правильности .показаний нутромера №......с ценой деления 0,001 мм

и пределами измерений 6— 10 мм

Таблица 1

Прибор годен при условии, что |b_max + ft_min 1 <0,003 лог, где Ь_тах и 6_min— наибольшие абсолютные значения положительной и отрицательной погрешностей показаний прибора.

ММ

Прибор годен при условии, что | &_1пах + &_min | < 0,003 мм и | 6_max + 6_min| < 0,003 мм, где 6_шах, 6_тах, Z>_mjn и i_fflin — наибольшие абсолютные значения положительных и отрицательных погрешностей показаний прибора.

ПРИЛОЖЕНИЕ 4

ПРОТОКОЛ поверки

правильности центрирования нутромера №.....с ценой делений 0,001 мм

и пределами измерений 6—10 мм

¹

Под суммарной погрешностью показаний понимается сумма наибольших абсолютных значений положительной и отрицательной погрешностей показаний прибора на любом участке шкалы в пределах ее измерения от нулевого деления.
