Руководство по эксплуатации «Генераторы функциональные "Диатест"» (РДФК.468789.108 РЭ)

ЗАО «Руднев-Шиляев»

УТВЕРЖДАЮ

Генеральный директор

ЗАО «^дн^в-Шиляев»

С. Н. Шиляев

Генераторы функциональные «Диатест»

Руководство по эксплуатации

РДФК.468789.108 РЭ

Москва 2011 г.

• 1   Введение........................................................................................................................................

• 2   Описание и работа........................................................................................................................

  • 2.1   Назначение и область применения.....................................................................................

  • 2.2   Технические характеристики..............................................................................................

• 3   Использование по назначению...................................................................................................

  • 3.1   Эксплуатационные ограничения........................................................................................

  • 3.2   Подготовка изделия к использованию...............................................................................

  • 3.3   Расположение органов управления, индикации и выходных разъёмов.........................

  • 3.4   Управление генератором.....................................................................................................

• 4   Поверка..........................................................................................................................................

  • 4.1   Операции поверки................................................................................................................

  • 4.2   Средства поверки.................................................................................................................

  • 4.3   Условия поверки...................................................................................................................

  • 4.4   Требования к квалификации поверителей.........................................................................

  • 4.5   Подготовка к поверке..........................................................................................................

  • 4.6   Проведение поверки.............................................................................................................

  • 4.7   Оформление результатов поверки......................................................................................

• 5  Текущий ремонт...........................................................................................................................

• 6  Техническое обслуживание.........................................................................................................

• 7   Транспортирование и хранение..................................................................................................

• 8   Гарантии изготовителя................................................................................................................

• 9   Утилизация....................................................................................................................................

Гарантийные обязательства................................................................................................................

Настоящее руководство по эксплуатации (РЭ) предназначено для изучения принципа действия и устройства генераторов функциональных «Диатест» (далее - генератор) и содержит описание принципа действия, технические характеристики, а также сведения по установке, эксплуатации, техническому обслуживанию, транспортированию, хранению и поверке.

РЭ предназначено для работающих с генераторами поверителей и обслуживающего персонала.

Перед вводом генератор в эксплуатацию, обслуживающий персонал и поверители должны изучить настоящее РЭ. Знания этих сведений необходимы для обеспечения полного использования технических возможностей генератора, правильной эксплуатации и поддержания генератора в постоянной готовности к действию.

Эксплуатационная документация, поставляемая с генератором, состоит из руководства по эксплуатации (РЭ), паспорта (ПС) и формуляра (ФО).

Пример записи обозначения установки при его заказе и в документации другой продукции, в которой он может быть применен: «генераторы функциональные «Диатест» РДФК.468789.108 ФО».

• 2.1   Назначение и область применения

  • 2.1.1  Генератор предназначен для формирования прецизионных калибровочных сигналов для первичной и периодической поверки одноканальных и многоканальных электрокардиографов отечественного и зарубежного производства.

  • 2.1.2  Генераторы «Диатест» обеспечивают генерацию следующих типов сигналов для поверки электрокардиографов: прямоугольной, синусоидальной форм, в диапазоне инфранизких и низких частот, постоянного напряжения, а также набор сигналов: ЭКГ, ЧСС1, ЧСС2, ЧССЗ, ЧСС4.

  • 2.1.3  Генератор удовлетворяет требованиям Р50.2.009-2001, как средство поверки электрокардиографов, обеспечивающее установку параметров сигналов с требуемой точностью.

• 2.2 Технические характеристики

  • 2.2.1 Основные технические характеристики

Таблица 2.1

• 2.2.2 Общие характеристики

  • 2.2.2.1 Напряжение питания - 3 В (2 элемента питания по 1,5 В).

  • 2.2.2.2 Потребляемая генератором мощность не более - 0,045 Вт.

  • 2.2.2.3 Тип выходных разъёмов - клеммы типа ВР-6 или ВР10 внутренним диаметром 4 мм.

  • 2.2.2.4 Время установления рабочего режима - не более 5 мин.

  • 2.2.2.5 Время непрерывной работы - не менее 200 ч (с новыми элементами питания).

  • 2.2.2.6 Габариты генератора - 150x80x35 мм.

  • 2.2.2.7 Масса генератора с элементами питания - не более 300 г.

• 2.2.3 Условия эксплуатации генератора

Таблица 2.2

По условиям эксплуатации генератор относится к группе 3 согласно ГОСТ 22261-94 касательно рабочих условий применения по механическим воздействиям, за исключением условий транспортирования и хранения.

• 2.2.4  Показатели надёжности

• - Прибор должен обеспечивать непрерывный режим работы не менее 8 ч.

• - Средняя наработка на отказ - не менее 3 500 ч.

• - Средний срок службы прибора должен быть не менее 10 лет.

• 2.2.5  Комплект поставки генератора

Таблица 2.3

• 2.2.6 Устройство и работа генератора

Генераторы функциональные «Диатест» являются электронным устройством, формирующим набор сигналов в соответствии с Р50.2.009-2001 «Электрокардиографы, электрокардиоскопы и электрокардиоанализаторы. Методика поверки».

Генераторы обеспечивают 3 режима работы:

• 1. режим формирования калибровочных сигналов для поверки электрокардиографов с визуализацией формы генерируемого сигнала;

• 2. режим формирования калибровочных сигналов для поверки электрокардиографов последовательно пунктам поверки по методике Р50.2.009-2001;

• 3. дополнительный режим, позволяющий изменять настройки генератора, а так же формировать набор сигналов для поверки самого генератора «Диатест»;

Функциональная схема генераторов «Диатест» представлена на рисунке 2.1.

В основе формирования сигнала генераторов «Диатест» лежит прецизионное цифро-аналоговое преобразование (ЦАП) кодового образа, находящегося в постоянном запоминающем устройстве микроконтроллера.

Генераторы «Диатест» состоит из следующих функционально-связанных узлов:

• •     цифровой обработки сигнала

• •     аналогового усиления и аттенюатора

• •     источника питания.

Блок цифровой обработки сигнала выполнен на базе 16 битного микроконтроллера с встроенным цифро-аналоговым преобразователем. Алгоритмы работы устройства, а так же кодовые образы формируемых сигналов находятся в программируемой памяти микроконтролле-

РДФК.468789.108РЭ ра. Временные соотношения формируемых сигналов стабилизированы двумя кварцевыми генераторами. При формировании быстроизменяющихся сигналов используется тактовый генератор, работающий от тактовых импульсов, полученных делением частоты генератора 8 МГц. Для медленных сигналов используется генератор с тактовой частотой 32768 Гц. Этот же генератор обеспечивает стабильную работу микроконтроллера в режиме ожидания.

Пользовательский интерфейс поддерживается плёночной клавиатурой с 9 кнопками, и графическим жидкокристаллическим дисплеем с разрешением 61 на 16 точек. Графический индикатор позволяет наблюдать за текущим режимом работы прибора, при помощи клавиатуры вводить или корректировать значения. В левой части индикатора показывается степень разряда источника питания прибора. Дисплей имеет возможность подсветки выводимого изображения. В генераторах «Диатест» установлен миниатюрный звуковой излучатель, сигнализирующий о длительном бездействии прибора, сильной разрядке используемых источников питания, а так же при нажатии на кнопки клавиатуры, если эта функция включена пользователем. В постоянной памяти микроконтроллера заложены несколько исходных тестовых сигналов. После соответствующей обработки, цифровой код периодически загружается во встроенный 12 битный цифро-аналоговый преобразователь. С выхода ЦАПа, аналоговый сигнал усиливается усилителем - формирователем. Максимальные уровни сигналов, получаемые с усилителя: ± 2,5В. В зависимости от необходимого уровня и режима, сигнал ослабляется в одном из двух аттенюаторов - до амплитуд ± ЮмВ или до ± ЗООмВ.

Подстроечные резисторы в цепях усилителя изменяют передаточную характеристику и постоянную составляющую. Они позволяют откалибровать уровни выходных сигналов генераторов «Диатест» с учетом погрешностей аналогового канала в целом.

Для переключения различных коэффициентов ослабления аттенюатора используются двустабильные поляризованные реле с импульсным переключением. Выходные цепи обеспечивают согласование выходных сигналов генератора с отводящими электродами поверяемого электрокардиографа в соответствии с рекомендованными Р 50.2.009-2001.

Импульсный источник питания обеспечивает соответствующими уровнями цепи цифровых и аналоговых схем. Включение источника питания осуществляет микроконтроллер, который постоянно питается от двух батарей. В качестве батарей используются литиевые источники питания L91, обладающие достаточно большой ёмкостью, и в то же время, малыми токами саморазряда, однако возможно использование других видов батарей, типоразмера АА с напряжением 1,5 В при уменьшении интервала замены.

Встроенная в микроконтроллер схема проверки напряжения источника питания следит за понижением питающего напряжения и сигнализирует пользователю о необходимости замены батарей.

Конструктивно генератор выполнен в пластмассовом корпусе, состоящим из верхней и нижней частей, а так же крышки батарейного отсека. В верхней части корпуса закреплена клавиатура, батарейный отсек и часть соединительных клемм. В нижней части размещается печатная плата с установленными компонентами, часть соединительных клемм, выводы контрольных точек. Для уменьшения влияния помех на формируемый сигнал, внутри корпуса имеется металлический экран.

Доступ к контрольным точкам, необходимым для поверки самих генераторов «Диатест», возможен при снятой крышке батарейного отсека.

Для замены батарей питания необходимо отвернуть крестообразной отверткой два не-опломбированных изготовителем винта и снять крышку батарейного отсека.

При установке новых элементов питания необходимо строго следить за полярностью подключения батарей в соответствии с нанесенной маркировкой на батарейном отсеке.

Внимание! При ошибочной полярности генератор может быть выведен из строя!

• 2.2.7 Маркирование и пломбирование

  • 2.2.7.1 Генератор содержит название предприятия-изготовителя, логотип и название типа генератора.

  • 2.2.7.2 Заводской номер обозначается на наклейке.

  • 2.2.7.3 Пломбирование осуществляется наклеиванием разрушающейся наклейки на стыке соединения верхней и нижней частей корпуса.

• 2.2.8 Тара и упаковка

Генератор упаковывается в чехол, а затем в упаковочную коробку. В эту же упаковочную коробку укладывается комплект поставки генератора, перечисленный в п. 2.2.5.

• 3.1   Эксплуатационные ограничения

  • 3.1.1  При больших колебаниях температур в складских и рабочих помещениях, полученные со склада генераторы необходимо выдержать не менее двух часов в нормальных условиях в упаковке.

  • 3.1.2  После хранения в условиях повышенной влажности генератор необходимо выдержать в нормальных условиях в течение 6 ч.

  • 3.1.3  После включения питания генератора не проводить поверку электрокардиографов раньше времени установления рабочего режима генератора, то есть раньше чем через 5 мин. после включения.

• 3.2 Подготовка изделия к использованию

  • 3.2.1  Меры безопасности при подготовке изделия

• -  К эксплуатации генератора допускается персонал, хорошо изучивший настоящее РЭ.

• -  По классу защиты генератор относится к приборам не имеющим во внутренних и внешних цепях напряжений более 42 В.

• -  Во избежание неправильной работы генератора вовремя заменяйте элементы питания.

• -  При разрядке батарей ниже допустимого уровня «Диатест» подаёт звуковой сигнал, а на индикатор выведется предупреждение о необходимости замены батарей питания.

• -  При смене элементов питания необходимо строго следить за полярностью подключения батарей в соответствии с нанесенной маркировкой на батарейном отсеке.

• -  При неправильном подключении элементов питания генератор выйдет из строя.

• -  Категорически запрещается заряжать батареи питания, бросать их в огонь и использовать для питания генератора сетевые источники питания.

• -  Следите за правильностью подключения электрокардиографа к выходам генератора, в соответствии с нанесенной маркировкой.

• 3.2.2  Распаковывание и повторное упаковывание

При распаковывании генератора проверить комплектность. Распаковывание генератора проводить следующим образом:

• 1)  Открыть упаковочную коробку;

• 2) Вынуть из коробки гофрированный пакет с генератором, источниками питания, затем вынуть эксплуатационную документацию;

• 3) Вытащить генератор из гофрированного полиэтиленового пакета;

• 4)  Произвести внешний осмотр генератора на отсутствие повреждений, проверить срок годности источников питания;

• 5)  Проверить маркировку генератора в соответствии с п. 2.2.7.

• 6) Повторную упаковку генератора производить в обратном порядке аналогично п. 3.2.2 для его перевозки или хранения. Перед упаковкой проверить комплектность.

РДФК.468789.108РЭ

• 3.3 Расположение органов управления, индикации и выходных разъёмов

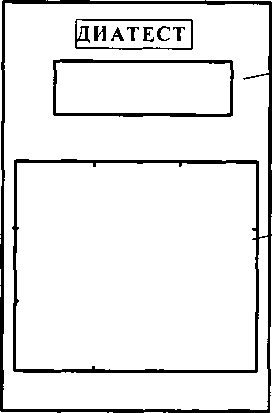

Расположение разъёмов, внешний вид лицевой панели с клавиатурой и дисплеем показаны на рисунке (Рисунок 3.1).

Рисунок 3.1

Обозначение и назначение выходных разъемов генератора соответствует обозначению и назначению отводящих электродов электрокардиографов. Разъем N соответствует потенциалу на корпусе генератора, разъемы L, F, Cl, С2, СЗ, С4, С5, С6 предназначены для выхода измерительных сигналов.

• 3.4 Управление генератором

  • 3.4.1 Управление генератором осуществляется с помощью кнопок клавиатуры, отображение информации о режиме работы генератора и индикация состояния заряда/разряда источника питания осуществляется на графическом дисплее.

Блок клавиатуры прибора состоит из 9 кнопок - ENTER, ESC, Fl, F2, F3 и 4-х стрелок управления предназначенных для:

• • ENTER - включение прибора, подтверждение ввода и другие действия;

• • ESC - выход в основное меню программы, отказ от предложенного действия, отключение генератора;

• • F1 - перевод прибора в режим воспроизведения сигналов для поверки электрокардиографов с визуализацией формы генерируемого сигнала;

• • F2 - перевод прибора в режим поверки электрокардиографов с описанием пунктов поверки по методике Р50.2.009-2001;

• • F3 - перевод прибора в дополнительный режим, позволяющий изменять настройки генератора, а так же формировать набор сигналов для поверки самого генератора «Диатест»;

• • Стрелки - позволяют перейти к следующему/предыдущему пункту выполнения процедуры поверки и изменить конкретное значение введенного параметра.

• 3.4.2  Включение/выключение генератора

Для включения прибора достаточно удерживать в течение 3-5 секунд кнопку «ENTER». Сразу после включения на графический дисплей выводится надпись «DIATEST».

Затем начинают выводится приглашения начинать работать в одном из следующих режимов: Fl, F2, F3 или ESC для выключения генератора.

Если включения не последовало, то отпустите кнопку, выждите 5-10 секунд и повторите включение.

Для выключения генератора необходимо нажать и удерживать в нажатом состоянии кнопку «ESC» в течение 2-3 сек.

> Примечания

• 1) Для выключения возможно придется нажать кнопку «ESC» несколько раз, в зависимости от местонахождения в меню генератора.

• 2)  С целью экономии питания, если не пользоваться генератором продолжительное время, генератор подаст звуковой сигнал для привлечения оператора, затем еще несколько раз повторит сигнализацию - и выключится самостоятельно.

• 3.4.3  Формирование тестовых сигналов

Формирование тестовых сигналов осуществляется в режимах Fl, F2 и F3.

• 3.4.3.1 F1 - выбор вида генерируемого сигнала по пунктам меню в соответствии с таблицей 2.1.

Значение частоты, размаха выходного напряжения и миниатюра формы сигнала отображаются на графическом дисплее.

Переход по пунктам меню исполнения программы в режиме F1 осуществляется следующими действиями с кнопками клавиатуры:

• • Вперед (переход к следующему пункту меню) - кнопки «ENTER», стрелки «вверх», «направо»;

• • Назад (переход к предыдущему пункту меню) - стрелки «налево», «вниз»;

• • Выход из режима F1 - кратковременное нажатие кнопки «ESC»;

• • Выключение -нажатие и удержание около 2-х секунд кнопки «ESC».

Таблица 3.1

В заключении формирования тестовой последовательности на дисплей выведется сообщение «Поверка закончена».

• 3.4.3.2 F2 - выбор вида генерируемого сигнала по пунктам меню в соответствии с последовательностью операций поверки изложенных в Р50.2.009-2001.

Значение частоты, размаха напряжения и вид генерируемого сигнала отображаются на графическом дисплее. На дисплее также показывается номер выполняемого пункта поверки по методике Р50.2.009-2001.

Переход по пунктам меню исполнения программы в режиме F2 осуществляется следующими действиями с кнопками клавиатуры:

• • Вперед (переход к следующему пункту меню) - кнопки «ENTER», стрелки «вверх», «направо»;

• • Назад (переход к предыдущему пункту меню) - стрелки «налево», «вниз»;

• • Выход из режима F2 - кратковременное нажатие кнопки «ESC»;

• • Выключение - продолжительное нажатие и удержание «ESC».

РДФК.468789.108РЭ

В режиме F2 обеспечивается выбор вида генерируемого сигнала по пунктам меню в соответствии с таблицей 2.2.

Таблица 3.2

В заключение формирования тестовой последовательности на дисплей выведется сообщение «Поверка закончена».

• 3.4.3.3 F3- дополнительный режим, позволяющий изменять настройки генератора, а так же формировать набор сигналов для поверки самого генератора «Диатест».

Управление и переход по пунктам меню исполнения программы осуществляется следующими действиями кнопками клавиатуры:

• •  Вперед (переход к следующему параметру) - стрелка «направо»

• •  Назад (переход к предыдущему параметру) - стрелка «налево»

• •   (изменение параметра вперед) - стрелка «вверх»

• •  (изменение параметра назад) - стрелка «вниз»

• 3) Выход - кратковременное нажатие кнопки «ESC»

РДФК.468789.108РЭ

• 4) Выключение - продолжительное нажатие и удержание кнопки «ESC». Последовательно доступны следующие режимы:

1) Поверка генератора (обеспечивается выбор вида генерируемого сигнала по пунктам меню в соответствии с таблицей 2.3).

Значение частоты, размаха выходного напряжения и миниатюра формы сигнала отображаются на графическом дисплее. Надпись “Тест” говорит о том, что пользователь находится в режиме воспроизведения тестовых сигналов для поверки самого генератора.

Таблица 3.3

• 2) Подсветка {отключена/включена} позволяет подсвечивать графический дисплей при каждом нажатии на кнопки клавиатуры.

Включение подсветки сокращает ресурс используемых батарей.

• 3) Звук {отключен/включен} позволяет получать звуковое подтверждение нажатия кнопок.

• 3.4.4 Указания о взаимосвязи данного изделия с другими изделиями

Соединение генератора с поверяемым ЭКП происходит по средствам соединительных проводов двух исполнений:

- щтекер - крокодил (удобно подключать с различными нестандартными, особенно разнокалиберными, клеммами);

РДФК.468789.108РЭ

- штекер-штекер (удобно подключать к различным приборам, имеющим гнезда, диаметром 4 мм, а так же подключениями типа кнопок).

• 3.4.5 Перечень возможных неисправностей изделия в процессе его подготовки и рекомендации по действиям при их возникновении.

Таблица 3.4

УТВЕРЖДАЮ

Руководитель ГЦИ СИ -. Генерального директора СТЕСТ - Москва» ~-~-А.С.Евдокимов ГК- кУ 2011 г.

средств измерении

генераторов функцио-ли «Диатест»).

Поверка генератора производится один раз в год, а также после проведения ремонтных

работ. Генераторы, подлежащие государственному метрологическому контролю, подвергается поверке только органами государственной метрологической службы или аккредитованными метрологическими службами юридических лиц.

• 4.1    Операции поверки

  • 4.1.1  При первичной и периодической поверке генераторов выполняются операции, указанные в таблице (Таблица 4.1).

  • 4.1.2  При получении отрицательных результатов при выполнении любой из операций поверка прекращается и генератор бракуется.

Таблица 4.1

• 4.2 Средства поверки

  • 4.2.1  При проведении поверки должны применяться средства поверки, указанные в таблице (Таблица 4.2).

  • 4.2.2  Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

Таблица 4.2

Допускается применение других средств измерений и испытательного оборудования, имею-щих характеристики, не хуже указанных.

• 4.3 Условия поверки

При проведении поверки должны соблюдаться условия, перечисленные в таблице

(Таблица 4.3).

Таблица 4.3

• 4.4 Требования к квалификации поверителей

К проведению поверки могут быть допущены лица, имеющие высшее образование, практический опыт работы в области радиотехнических измерений не менее одного года и квалификацию поверителя.

• 4.5   Подготовка к поверке

  • 4.5.1  Поверитель должен изучить руководства по эксплуатации поверяемого генератора и используемых при поверке средств измерений.

  • 4.5.2  Перед включением генератора должно быть проверено выполнение требований безопасности, указанных в п. 3.2.1.

• 4.6   Проведение поверки

  • 4.6.1  Внешний осмотр

При проведении внешнего осмотра необходимо проверить:

• - сохранность пломб;

• - комплектность согласно п. 2.2.5;

• - отсутствие внешних механических повреждений, влияющих на точность показаний прибора;

• - исправность и надежность крепления органов управления, гнезд и разъемов;

• - чистоту гнезд и разъемов.

Генераторы считаются годными для проведения поверки, если их внешний вид, комплектность и маркировка соответствуют требованиям п.п. 4.1, 4.16, 4.18 ТУ.

• 4.6.2  Опробование

При опробовании проводят:

• - проверку заряда элементов питания;

• - проверку наличия измерительных сигналов на всех выходах генератора.

Включить генератор и убедится, в достаточном заряде источника питания прибора (при нажатии любой из клавиш управления прибором не раздается звуковой сигнал, предупреждающий о разряде батареи питания). При появлении звукового сигнала, сигнализирующего о разряде батареи питания, в процессе поверки, поверку необходимо прекратить, заменить элементы питания и продолжить поверку с текущей операции.

Нажатием кнопки F3 перевести прибор в режим формирования специальных сигналов, кнопками управления установить ЭКГ сигнал размахом 600 мВ, частотой 0,75 Гц. Установить на осциллографе коэффициент отклонения 100 мВ/дел, коэффициент развертки 500 мс/дел. Подключить осциллограф к выходам N, L генератора в соответствии с рисунком (Рисунок 4.1). Нулевой контакт соединительного кабеля подключается к гнезду N, измерительный к гнезду L. На экране осциллографа должен наблюдаться ЭКГ сигнал. По вышеописанной методике проверить наличие ЭКГ сигнала на гнездах F, С1, С2, СЗ, С4, С5 и С6 генератора.

Рисунок 4.1

Результат опробования считать положительным, если на осциллографе наблюдается сигнал ЭКГ-сигнал на гнездах F, С1, С2, СЗ, С4, С5 и С6 генератора.

• 4.6.3 Проверка формы выходных сигналов.

Подключить осциллограф к контрольным точкам прибора (контакты, обозначенные и + под батарейной крышкой генератора). Коэффициенты отклонения и развертки осциллографа установить в соответствии с таблицей (Таблица 4.4). На контрольных точках размах сигнала в 250 раз больше, чем размах сигнала, устанавливаемого на ЭКГ выходах генератора.

Нажатием кнопки F1 перевести прибор в режим формирования испытательных сигналов, кнопками управления установить ЭКГ сигнал размахом 2 мВ, частотой 0,75 Гц. На экране осциллографа должен наблюдаться ЭКГ сигнал.

Таблица 4.4

Последовательно устанавливая выходные сигналы генератора, как указано в таблице (Таблица 4.4), при соответствующих настройках осциллографа, убедится в соответствии фактических форм сигналов, формам, указанным в таблице (Таблица 4.4).

При проверке сигнала «шум 0 мВ» амплитуда шумов на экране осциллографа не должна превышать амплитуды шумов при выключенном генераторе.

Результат поверки считать положительным, если фактическая форма сигналов соответствует формам, указанным в таблице (Таблица 4.4) и рекомендации Р50.2.009-2001.

• 4.6.4 Определение относительной погрешности установки временных параметров элементов испытательного ЭКГ-сигнала.

Временные параметры элементов испытательного ЭКГ-сигнала определяются при помощи осциллографа на выходе F генератора. Нажатием кнопки F3 перевести прибор в режим формирования специальных сигналов. При помощи клавиш управления установить ЭКГ сигнал частотой 0,75 Гц размахом 600 мВ. При помощи осциллографа измерить временные параметры ЭКГ сигнала Т(к) в соответствии с рекомендацией Р 50.2.009-2001 (рисунок А.1, таблица А.З приложение А) на выходах N, F генератора¹.

Определить относительную погрешность установки временных параметров по формуле: где: Т(к) - номинальные значения временных параметров в соответствии с таблицей А.2.1 рекомендации Р50.2.009-2001 (см. также таблицу АЗ приложения A), k = 1... 11;

Т(к)_изм - значение временного параметра, измеренного с помощью осциллографа.

Результат поверки считать положительным, если относительная погрешность установки временных параметров не превышает ± 0,5 % для параметра Т1 и ± 2% для параметров Т2...11.

Примечание: Измерение параметров Т8 и T9 производят относительно сначала спада зубца Q, измерение параметров ТЗ, Т4, Т5, Тб и Т7 относительно положения изолинии.

• 4.6.5 Определение погрешности установки частоты ЧСС сигналов.

Погрешность установки частоты определяют в контрольных точках генератора при помощи осциллографа для всех видов ЧСС сигналов. Нажатием кнопки F1 перевести прибор в режим формирования испытательных сигналов, кнопками управления установить вышеуказанные сигналы. Используя курсоры измерить период сигнала Тизм. Относительную погрешность установки частоты определить по формуле:

1/   _ f

/т    J ном

/ном

где: f_НОм - номинальное значение частоты генератора, Гц (для сигналов ЧСС 60 уд./мин соответствует 1 Гц, 30 уд./мин - 0,5 Гц, 120 уд./мин - 2 Гц, 180 уд./мин - 3 Гц, 240 уд./мин - 4 Гц, 300 уд./мин - 5 Гц соответственно);

Тизм - измеренное значение периода, с.

Результат поверки считать положительным, если относительная погрешность установки частоты не превышает ± 0,5 %.

• 4.6.6 Определение погрешности установки постоянного напряжения.

Погрешность установки постоянного напряжения определяется прямыми измерениями при помощи вольтметра на выходах генератора. Нажатием кнопки F3 перевести генератор в режим формирования специальных сигналов. При помощи клавиш управления установить постоянное напряжение 10 мВ. Нулевой вход вольтметра подключить к выходу N генератора, измерительный вход к одному из выходов L, F, Cl, С2, СЗ, С4, С5 или С6. Провести измерения выходного напряжения на всех вышеперечисленных выходах генератора.

Повторить измерения при установленных значениях напряжения - 10 мВ, 300 мВ, -300 мВ на выходах генератора, указанных в таблице. Измеренные значения напряжения U_ в зависимости от выходов генератора должны соответствовать данным, приведенным в столбце 2 таблицы (Таблица 4.5).

Таблица 4.5

Результат поверки считать положительным, если измеренные значения напряжения U_ соответствуют данным, приведенным в столбце 2 таблицы (Таблица 4.5)

• 4.6.7 Определение диапазонов и погрешности установки значений размаха выходного напряжения сигнала.

  • 4.6.7.1 Определение коэффициента ослабления выходного делителя генератора.

Коэффициент ослабления выходного делителя генератора определяется косвенным методом измерений. Производят прямые измерения постоянного напряжения в контрольных точках (контакты, обозначенные и + под батарейной крышкой генератора) и постоянного напряжения на выходе F генератора с последующим расчетом.

Нажатием кнопки F3 перевести генератор в режим формирования специальных сигналов. Кнопками управления последовательно установить на выходе генератора постоянное напряжение + 10 мВ и - 10 мВ. При помощи вольтметра В7-78/1 измерить постоянное напряжение и_к(юмв) и U_k(-iomb) в контрольных точках прибора. Затем измерить постоянное напряжение Uf(io мВ) и Uf(-io мВ) на выходе F. Рассчитать коэффициент ослабления делителя для выхода F генератора:

₄     ^к(10л<В) ^— ^к(-10л/В)

л г- —

¹ и -II ^и Г(10л<В) ^и Р(-Ю.мВ)

• 4.6.7.2 Определение диапазонов и погрешности установки значений размаха выходного напряжения сигнала.

Диапазоны и погрешность установки значений размаха выходного напряжения сигнала определяются для выхода F генератора. Нажатием кнопки F3 перевести генератор в режим формирования специальных сигналов. При помощи клавиш управления последовательно устанавливают значения постоянного напряжения в соответствии со столбцом 1 таблицы (Таблица 4.6).

Таблица 4.6

При помощи вольтметра измерить постоянное напряжение U_K в контрольных точках прибора для всех вышеуказанных значений напряжения.

Действительные значения размаха напряжения на выходе F найти по формуле:

и рр —      :

A_F

где:  Af - коэффициент ослабления выходного делителя генератора для выхода F, определен

ный по методике п.4.6.7.1.

U_K - результаты измерений постоянного напряжения в контрольных точках,

U_K(o мВ) - результаты измерений постоянного напряжения при установленном значении напряжения 0 мВ.

Результат поверки считать положительным, если действительные значения размаха напряжения Upp на выходе F генератора укладываются в пределы, указанные в таблице (см. Таблица 4.6).

• 4.6.8 Определение относительной погрешности установки амплитудных параметров элементов испытательного ЭКГ-сигнала.

Амплитудные параметры элементов испытательного ЭКГ-сигнала определяются при помощи осциллографа. Нажатием кнопки F1 перевести генератор в режим формирования испытательных сигналов. При помощи клавиш управления установить ЭКГ сигнал частотой 0,75 Гц размахом 2мВ. При помощи осциллографа измерить амплитудные параметры ЭКГ сигнала U_K(n) в соответствии с рекомендацией Р 50.2.009-2001 (рисунок А.1, таблица А.2 приложение А) в контрольных точках генератора. Затем вход осциллографа подключить к выходу калибратора осциллографов и вольтметру. На калибраторе последовательно установить постоянные напряжения Uki и Uk2 такого значения, чтобы показания осциллографа совпадали с установленными верхним и нижним курсорами. По вольтметру определить значения U_Ki и U_K2.

Действительное значение размаха напряжения будет равно:

U_K(n) = (U_Ki - Uiq)

Действительные значения амплитудных параметров на выходе F найти по формуле:

U = ^-

^U ВЫХ(п)

РДФК.468789.108РЭ где:   Ар - коэффициент ослабления выходного делителя генератора для выхода F,

определенный по методике п. 4.6.7.

Определить относительную погрешность установки амплитудных параметров по формуле:

₌ U_Bblx{n}-A{n) _{х 100%}

Л(н)

где: А(п) - номинальные значения амплитудных параметров в соответствии с таблицей А. 1.1 рекомендации Р 50.2.009-2001 (см. также таблицу А2 приложение A), n = 1... 10.

Результат поверки считать положительным, если относительная погрешность установки амплитудных параметров не превышает ± 3 % для параметров А1, А6, А7, А8 и ± 5 % для параметров А2, АЗ, А4, А5, А9, А10.

• 4.6.9  Определение длительности фронта и среза сигнала прямоугольной формы.

Длительность фронта и среза сигнала прямоугольной формы определяется на всех выходах прибора при помощи осциллографа для сигнала размахом 600 мВ, частотой 75 Гц.

Нажатием кнопки F3 перевести генератор в режим формирования специальных сигналов. При помощи клавиш управления установить прямоугольный сигнал размахом 600 мВ, частотой 75 Гц. Подключить осциллограф к выходам N и L генератора в соответствии с рис. 6.1. В режиме автоматических измерений осциллографа определить длительность фронта и среза прямоугольного импульса. Повторить измерения на гнездах F, С1 генератора.

Результат поверки считать положительным, если действительные значения длительности фронта и среза сигнала прямоугольной формы не превышают 60 мкс.

• 4.6.10 Определение коэффициента гармоник синусоидального сигнала.

Коэффициент гармоник синусоидального сигнала определяется непосредственно по измерителю нелинейных искажений С6-11.

Нажатием кнопки F3 перевести генератор в режим формирования специальных сигналов. При помощи клавиш управления последовательно установить синусоидальный сигнал частотой 75 Гц размахом 600 мВ. По измерителю С6-11 измерить коэффициент гармоник в контрольных точках генератора.

Результат поверки считать положительным, если измеренное значение коэффициента гармоник не превышает 1,0 %.

4.7 Оформление результатов поверки

• 4.7.1   Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

• 4.7.2  При положительных результатах поверки на прибор выдается «Свидетельство о поверке» установленного образца.

• 4.7.3  При отрицательных результатах поверки на прибор выдается «Извещение о непригодности» установленного образца с указанием причин непригодности.

Ремонт генераторов осуществляется предприятием изготовителем.

Адрес предприятия изготовителя:

ЗАО «РУДНЕВ-ШИЛЯЕВ», Россия, 127055, г. Москва, ул. Сущевская, д. 21

Тел/факс: (495) 787-6367; 787-6368.

E-mail: adc@rudshel.ru

www.rudshel.ru

Техническое освидетельствование.

Генератор подлежит поверке. Поверку генераторов осуществляют в соответствии с настоящим РЭ. Межповерочный интервал - 1 год.

• 7.1.1  Генератор транспортируют в закрытых транспортных средствах любого вида.

• 7.1.2  При транспортировании генератор должен быть уложен сначала в упаковочную коробку, затем в дощатый ящик или ящик из листовых материалов.

• 7.1.3  Климатические условия транспортирования генератора не должны выходить за пределы предельных условий, указанных в таблице (Таблица 7.1). По механическим воздействиям предельные условия транспортирования должны соответствовать требованиям группы 3 согласно ГОСТ 22261-94.

Таблица 7.1

• 7.1.4  Генератор до введения в эксплуатацию следует хранить на складах в упаковке предприятия-изготовителя при температуре окружающего воздуха 5 - 40 °C и относительной влажности воздуха не более 80 % при температуре 25 °C.

• 7.1.5  В помещениях для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионно-активных агентов для атмосферы типа 1 по ГОСТ 15150-69.

Предприятие-изготовитель гарантирует соответствие выпускаемых генераторов всем требованиям ТУ при соблюдении потребителем условий и правил эксплуатации, транспортирования и хранения, установленных эксплуатационной документацией.

Гарантийный срок хранения - 30 мес. с момента изготовления с приемкой ОТК.

Гарантийный срок эксплуатации - 18 мес. в пределах гарантийного срока хранения начиная с момента покупки усилителя представителем заказчика.

Действие гарантийных обязательств прекращается:

• ■  по истечении гарантийного срока эксплуатации в пределах гарантийного срока хранения;

• ■  по истечении гарантийного срока хранения независимо от истечения гарантийной наработки или гарантийного срока эксплуатации;

• ■  при нарушении гарантийных пломб.

Гарантийный срок эксплуатации продлевается на период от подачи рекламаций до окончания ремонта генераторов силами предприятия-изготовителя. В период гарантийной наработки генераторов при выходе его из строя предприятие-изготовитель генераторов осуществляет бесплатный ремонт. При этом потребитель рекламации не выставляет и штрафные санкции к предприятию-изготовителю не применяет.

Генераторы утилизируются совместно с промышленными отходами.

Гарантийные обязательства

Гарантийный талон на генераторы функциональные «Диатест»

Зав.№__________________

ЗАО «Руднев-Шиляев» гарантирует безотказную работу генератора «Диатест» в течение 18 месяцев со дня продажи потребителю при соблюдении потребителем условий и правил эксплуатации, транспортирования и хранения, установленных руководством по эксплуатации генератора «Диатест». В период гарантийного срока предприятие-изготовитель осуществляет бесплатный ремонт генератора в случае обнаружения неисправности по вине предприятия-изготовителя.

тел. (495) 787-63-67; факс (495) 787-63-68

Дата продажи <   >_______________20___г.

Подпись представителя фирмы______________

МП

линия отреза (эта часть остается у изготовителя)

Гарантийный талон на генераторы функциональные «Диатест»

Зав.№__________________

ЗАО «Руднев-Шиляев» гарантирует безотказную работу генератора «Диатест» в течение 18 месяцев со дня продажи потребителю при соблюдении потребителем условий и правил эксплуатации, транспортирования и хранения, установленных руководством по эксплуатации генератора «Диатест». В период гарантийного срока предприятие-изготовитель осуществляет бесплатный ремонт генератора в случае обнаружения неисправности по вине предприятия-изготовителя.

Предприятие-потребитель, наименование и адрес:

Место и характер дефекта, содержание ремонта:

Дата ремонта:__20___г.

Подпись лица производившего ремонт:

Подпись владельца генератора «Диатест», подтверждающего ремонт:

Приложение А

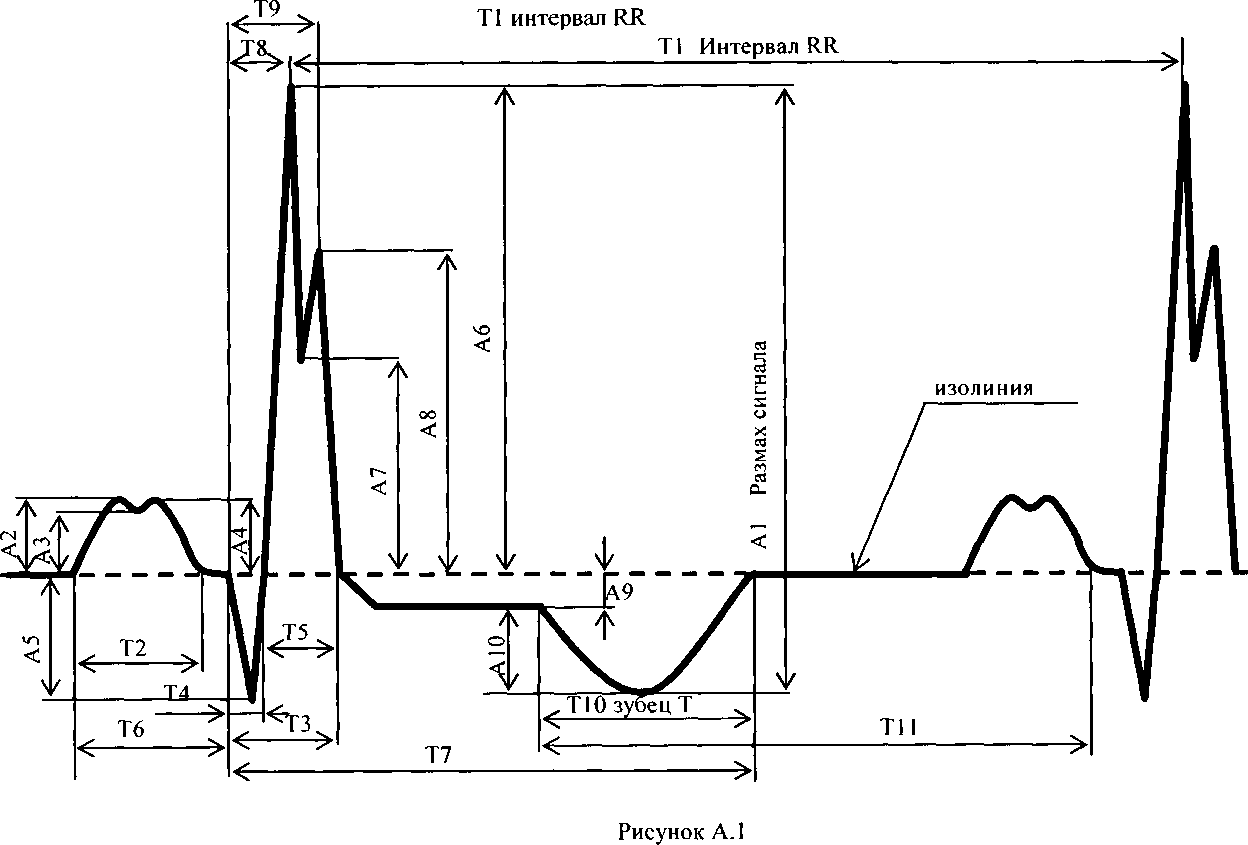

Амплитудные параметры в режиме установки на «Диатест» сигнала ЭКГ размахом 2мВ, частотой 0.75Гц.

Таблица А. 2

Временные параметры в режиме установки на «Диатест» сигнала ЭКГ размахом 2мВ, частотой 0.75Гц.

Таблица А.З

Приложение Б

В настоящем документе использованы следующие нормативные документы:

• 1) ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

• 2) ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

• 3) Р50.2.009-2001 Рекомендации по метрологии. ГСОЕИ. «Электрокардиографы, электрокардиоскопы и электрокардиоанализаторы. Методика поверки».

31

¹

Измерение параметров Т8 и T9 производят относительно начала спада зубца Q, измерение параметров ТЗ, Т4, Т5, Тб и Т7 относительно положения изолинии.
