Методика поверки «Тераомметры профкип Е6-13М, миллиомметры профкип Е6-18/1М, омметры профкип Щ306М» (РТ-МП-5289-551-2018)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ*

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

ТЕРАОММЕТРЫ ПРОФКИП Е6-13М, МИЛЛИОММЕТРЫ ПРОФКИП Е6-18/1М, ОММЕТРЫ ПРОФКИП Щ306М

Методика поверки

РТ-МП-5289-551-2018 г. Москва

2018 г.

Настоящая методика поверки распространяется на тераомметры ПрофКиП Е6-13М, миллиомметры ПрофКиП Е6-18/1М, омметры ПрофКиП Щ306М (далее - приборы), изготовленные ООО «ПрофКИП», г. Мытищи Московской обл., и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками 1 год.

• 1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки проводят операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки прибор признают непригодным и его поверку прекращают.

• 2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки тераомметров Е6-13М, миллиомметров Е6-18/1М, омметров Щ306М должны применяться средства поверки, указанные в таблице 2.

Допускается применение эталонов, не приведённых в таблице, но обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.

Таблица 2 - Основные средства поверки

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К поверке приборов допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные средства поверки и настоящую методику поверки.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1   При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, ГОСТ 12.2.007.7-75, требования Правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха (30...80) %;

• 6 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки необходимо выполнить следующие операции.

• 6.1 Внимательно ознакомиться с данной методикой поверки и руководством по эксплуатации поверяемого прибора.

• 6.2 Средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

• 6.3 Подключить прибор и средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора требованиям:

• - отсутствие механических повреждений корпуса и соединительных элементов, нарушающих работу прибора или затрудняющих поверку;

• - все надписи на панелях должны быть четкими и ясными;

• - разъемы не должны иметь повреждений и должны быть чистыми.

Приборы, не соответствующие перечисленным требованиям, дальнейшей поверке не подвергаются и бракуются.

• 7.2 Опробование

Проверить работоспособность ЖКИ и функциональных клавиш; режимы, отображаемые на ЖКИ должны соответствовать выбранным при нажатии соответствующих клавиш, версия ПО должна соответвовать приведенной в описании типа.

• 7.3   Определение относительной погрешности измерений электрического сопротивления тераомметров ПрофКиП Е6-13М проводят следующим образом:

• - подготовить тераомметр ПрофКиП Е6-13М к измерению сопротивлений с автоматическим выбором пределов и малой скоростью измерений (SLOW);

• - соединить разъемы поверяемого прибора штатными измерительными проводами с соответствующими разъемами калибратора электрического сопротивления КС-100к0-5Т0, заземлить приборы;

• - поочередно установить значения электрического сопротивления в соответствии с таблицей 3;

• - зафиксировать показания поверяемого прибора;

• - относительную погрешность измерений электрического сопротивления определить по формуле:

д= (R-R₃)/R₃*100%,                             (1)

где R - показания поверяемого прибора, Ом;

R₃ - значение электрического сопротивления на выходе калибратора, Ом.

Таблица 3 - Значения электрического сопротивления

• 7.3.1 Результаты поверки считается удовлетворительным, если полученные значения погрешностей не превышают значений, приведенных в описании типа средства измерений.

• 7.4 Определение относительной погрешности измерений электрического сопротивления миллиомметров ПрофКиП Е6-18/1М проводят следующим образом:

• - подготовить миллиомметр ПрофКиП Е6-18/1М к измерению сопротивлений с автоматическим выбором пределов и малой скоростью измерений (SLOW);

• - замкнуть между собой прищепки измерительного кабеля и убедиться в индикации нулевого сопротивления на дисплее прибора;

• - соединить разъемы поверяемого прибора штатными измерительными проводами с соответствующими разъемами катушек электрического сопротивления Р310, Р321, Р331 и меры электрического сопротивления РЗ026-1 (в соответствии с рисунком 1), заземлить приборы;

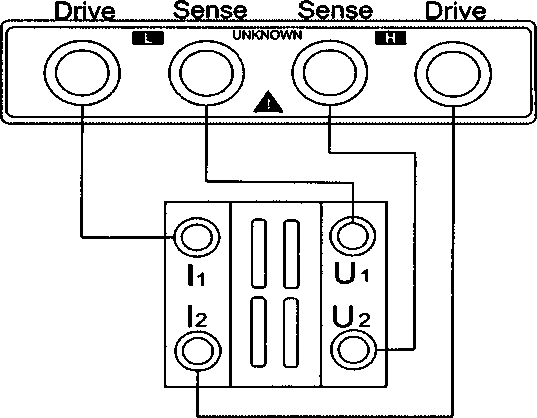

Рисунок 1 - Структурная схема соединения приборов

• - включить на поверяемом приборе ручной выбор пределов измерений и установить предел 06;

• - поочередно установить значения электрического сопротивления в соответствии с таблицей 4;

• - зафиксировать показания поверяемого прибора;

• - относительную погрешность измерений электрического сопротивления определить по формуле:

<5= (R-R₃)/R₃*100%,                              (2)

где R - показания поверяемого прибора, Ом;

R₃ - значение электрического сопротивления катушки (меры), Ом.

Таблица 4 - Значения электрического сопротивления в режиме (Slow)

Где R_n - максимально значение установленного предела измерений, Ом R_x - значение измеряемого сопротивления, Ом

• 7.4.1 Повторить операции приведенные в п. 7.4 в режиме (Medium), значения электрического сопротивления и пределы допускаемой относительной погрешности измерений электрического сопротивления приведены в таблице 5.

  Таблица 5 - Значения электрического сопротивления в режиме (Мес				ium)
  Предел измерени я	Поверяемые точки	Показания поверяемого прибора, Ом	Относительная погрешность измерений электрического сопротивления, %	Пределы допускаемой относительной погрешности измерений электрического сопротивления,%
  00	1 мОм			±(0,3+(0,05Rn/Rx))
  	10 мОм
  01	100 мОм
  02	1 Ом			±(0,2+(0,03Rn/Rx))
  03	10 Ом
  04	100 Ом
  05	1 кОм
  06	3 кОм			±(0,2+(0,03-Rn/Rx))
  	10 кОм
  	29 кОм
  Где Rn - максимально значение установленного предела измерений, Ом Rx - значение измеряемого сопротивления, Ом

• 7.4.2 Результаты поверки считается удовлетворительным, если полученные значения погрешностей не превышают значений, приведенных в описании типа средства измерений.

• 7.5 Определение относительной погрешности измерений электрического сопротивления омметров ПрофКиП Щ306М проводят следующим образом:

• - подготовить Омметр ПрофКиП Щ306М к измерению сопротивлений, измерительными проводами, оснащёнными зажимами типа «прищепка»;

• - замкнуть между собой прищепки измерительного кабеля и убедиться в индикации нулевого сопротивления на дисплее прибора;

• - соединить разъемы поверяемого прибора штатными измерительными проводами с соответствующими разъемами катушек электрического сопротивления Р310, Р321, Р331 (в соответствии с рисунком 1), заземлить приборы;

• - поочередно установить значения электрического сопротивления в соответствии с таблицей 6;

• - зафиксировать показания поверяемого прибора;

• - относительную погрешность измерений электрического сопротивления определить по формуле:

д = (R-R₃)/R₃*100%,                              (3)

где R - показания поверяемого прибора, Ом;

R₃ - значение электрического сопротивления катушки (меры), Ом.

Таблица 6 - Значения электрического сопротивления (при поверке измерительными проводами, оснащёнными зажимами типа «прищепка»)

Где R_n - значение установленного предела измерений, Ом R_x - значение измеряемого сопротивления, Ом

• 7.5.1 Повторить операции приведенные в п. 7.5 измерительными проводами по «четырехпроводной» схеме, значения электрического сопротивления и пределы допускаемой относительной погрешности измерений электрического сопротивления приведены в таблице 7.

Таблица 7 - Значения электрического сопротивления (при поверке измерительными проводами по «четырехпроводной» схеме)

Продолжение таблицы 7

• 7.5.2 Результаты поверки считается удовлетворительным, если полученные значения погрешностей не превышают значений, приведенных в описании типа средства измерений.

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 Положительные результаты поверки приборов оформляют свидетельством о поверке согласно действующим нормативным правовым документам. Знак поверки наносят на свидетельство о поверке в виде оттиска поверительного клейма.

  • 8.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики приборы к дальнейшей эксплуатации не допускают и выдают извещение о непригодности. В извещении указывают причину непригодности.



    Ю.Н. Ткаченко

    В.Ф. Литонов

Начальник лаборатории № 551

ФБУ «Ростест-Москва»

Инженер по метрологии 2 категории лаборатории № 551
