• 9.1. ОБЩИЕ СВЕДЕНИЯ

В настоящем разделе устанавливаются методы и средства пс верки генераторов, находящихся в эксплуатации, на хранении пл выпускаемых из ремонта.

Поверка параметров генератора производится не реже одно! раза в год.

• 9.2. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки должны производиться операции, ука-(анные в табл. 3, и применяться средства поверки, указанные в 1абл. 4.

• 9.3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НИМ

• 9.3.1. При проведении операций поверки должны соблюдаться I ледующие условия:

температура окружающей среды 293+5 К (20±5°С); относительная влажность воздуха 65±15%;

атмосферное давление 100+4 кПа (750+30 мм рт. ст.); напряжение сети 220+4,4 В, частотой 50+0,5 Гц и содержанием гармоник до 5%.

• 9.3.2. Перед проведением операций поверки необходимо выполнить следующие подготовительные работы:

проверьте комплектность генератора;

разместите поверяемый генератор на рабочем месте, обеспечив > юбство работы;

поверяемого генера

соедините проводом клемму

ла с земляными клеммами образцовых приборов и шиной зазем-■ния (если таковая имеется);

включите поверяемый генератор и образцовые приборы в сеть и | сменного тока напряжением 220 В, 50 Гц;

ключите генераторы и дайте им прогреться в течение 30 мин.

• 9.4. ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должны быть выполнены ■ ■ • |ребования подраздела 6.2 «Порядок установки».

¹ I cii наличии дефектов генератор подлежит забракованию и на-"I 1сцшо в ремонт.

¹'пробование работы генератора производится по п. 8.2.1 — I

IT исправные генераторы бракуются и направляются па ремонт.

определение запаса по краям диапазона и поддиапазонов частот

Две крайние риски шкалы частот (до «1» и после «10» для каждого поддиапазона)

Не менее предела допускаемой основной погрешности установки частоты

Пг ■ ': ..усение табл. 3

• 9.4.3.1. Диапазон частот и основная погрешность частоты определяются с помощью частотомера 43-54.

Диапазон частот определяется после измерения основной по-| решности частоты в точках 0,001 Гц и 1 МГц.

Основная погрешность частоты определяется по синусоидальному сигналу. При этом амплитуда сигнала на 50-омном выходе кнератора устанавливается равной максимальной, а ослабление входного аттенюатора 43-54 в положении «1 : 10». На вход 43-54 подключается кабель генератора с нагрузкой 50 Ом.

Измерения производятся в 3-х точках шкалы каждого из ча-■ ютлых поддиапазонов: «1», «5» и «10».

Основная погрешность б/ вычисляется по формуле:

-100%,                  (9.1)

‘ ^гп:ах

> /г —частота, установленная по шкале генератора;

/ч— частота, отсчитанная по частотомеру;

- максимальная частота поддиапазона генератора (в точке «10»),

При измерении перио> олебаний основная погрешность ча-гы определяется из в.., -'ження:

1

Й’тах

• 4.3.2. Определение запаса по краям поддиапазонов частот ¹ ..иводится с помощью частотомера 43-54 на двух крайних рис-шкалы частот (до «1» и после «10») для каждого поддиапа-

■ nine по краям поддиапазонов рассчитывается по формуле:

/.. номинальное значение частоты генератора в точке «10» или в точке «1» частотной шкалы;

I фактическая частота на последней или первой неоцифрованной точке частотной шкалы, измеренная частотомером;

максимальная частота поддиапазона в точке «10».

1|’ц iiiMcpeniin периодов колебаний запас по краям поддиапа-н определяется по формулам:

для начала поддиапазона, где

Т =  ¹ •

^r"’- Ата/

Запас по краям диапазона

поддиапазона 1 и в конце поддиапазона 9.

• 9.4.3.3, а). Определение погрешности установки и контроля максимальной амплитуды сигнала в диапазоне частот 0,1 Гц—₍ 1 МГц производится следующим образом.

До начала описываемой ниже поверки необходимо проверить уровень постоянной составляющей на выходе измерителя амплитуды сигналов. С этой целью к гнезду

Ле

подключается 50-омный коаксиальный кабель с нагрузкой 50 Ом! на конце (при этом три входных гнезда измерителя амплитуды сигналов остаются свободными). Указанная нагрузка с другой сто4 роны соединяется с В7-16. Значение постоянной составляющей не должно превышать ±18 мВ, измеренное вольтметром В7-16 в рея жиме постоянного тока при положении «1S» переключателя «Ро! работы».

Установка и контроль максимальной амплитуды с помощьИ встроенного измерителя амплитуды в сочетании с широкополой ным осциллографом, прецизионным вольтметром и источником пЯ стоя иного тока производится по рис. 5.

Сигнал с основного выхода генератора с помощью коаксиалИ ного кабеля подается на входное гнездо измерителя (для генерЯ тора — это нагрузка 50 Ом). К клеммам измерителя подается ком пенсирующее напряжение постоянного тока, примерно равное 5 9 от источника Б5-11, контролируемое цифровым вольтметром В7-16

С выхода

М

следуемого сигнала) с помощью коаксиального кабеля, нагруже] ного на конце сопротивлением 50 Ом (кабель и нагрузка имеют! в ЗИПе), подается на «У» — вход осциллографа С1-65А. На ко! пенсационную схему поступают два разнополярных сигнала: иссл!

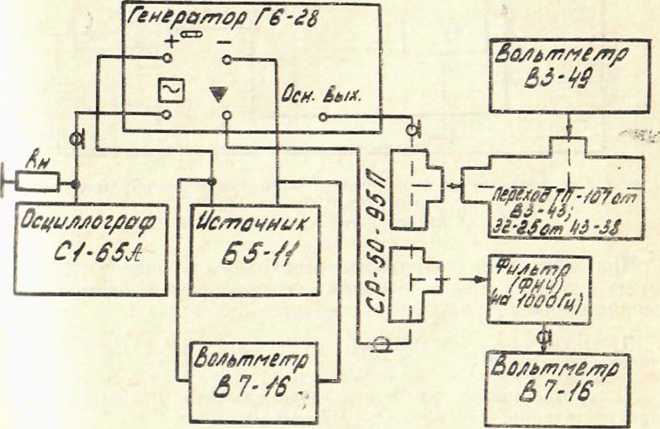

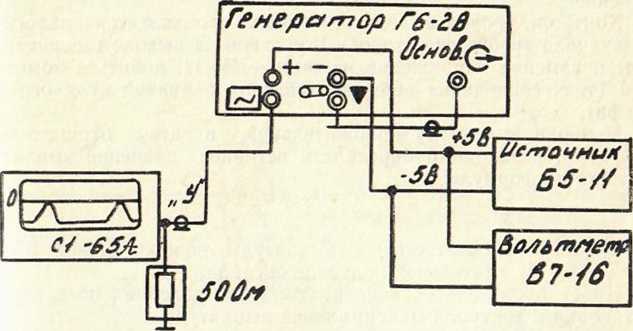

Pnc. 5. Схема установки п контроля максимальной амплитуды сигналов в диапазоне частот 0,1 Гц—1 МГц

кемый сигнал (полуволна) и компенсирующее напряжение от I» >11 (обратного знака). Смена полярности измеряемого напря-■ нпя осуществляется тумблером на панели прибора, с помощью чорого заземляют плюс или минус источника Б5-11.

Примечание. При установке тумблера «КОНТР. УРОВ.» в положение центральный проводник входного коаксиального гнезда В7-16 подключается ' ^|11’ <ду «+» источника Б5-11, а экранный проводник — к гнезду «—» Б5-11.

При переключении тумблера в положение «+» указанные проводники иеоб-i'Imo поменять местами.

Контроль постоянной составляющей на выходе генератора простить либо через ФНЧ (см. рис. 10) и любой вольтметр по-I 41 иного тока, либо непосредственно по В7-16 (на постоянном

' переключатель «Род работы» в положении «1S»). Подрегули-|к\ в заданных пределах 0—10 mV производить корректо-|"|\| •■()».

(ля того, чтобы произвести установку уровня сигнала 5 В, не-" пню:

\< lanoBHTb чувствительность «У»-канала С1-65А, равной ¹¹¹ ' В/дел;

проверить нуль на экране С1-65А, установив линию нуля посе-......к' экрана (в среднем положении рычажка);

' |.к |явить в Б5-11 с помощью В7-16 компенсирующее напря-. точно равное 5,00 В;

с I \ тировать уровень выходного сигнала генератора до тех пор,

' ' верхушка сигнала не совместится со средней линией экрана I ........ II нуля).

Проверку нуля осциллографа нужно вести перед каждым измерением.

Контроль уровня выходного сигнала производится аналогично, но вначале требуется установить уровень на выходе генератора, а затем, изменяя напряжение на выходе Б5-11, добиться компенсации (т. е. совпадения верхушки сигнала с линией нуля осциллографа).

где (7₊и [/- — соответственно амплитуды положительной и отрицательной полуволн сигнала.

Далее производится непосредственная поверка погрешностей установки и контроля максимальной амплитуды.

Измерение погрешностей производится при положении пере-j ключателя «—» (на осциллографе, что соответствует положитель-1 ной полуволне выходного сигнала генератора). При этом «пички» на вершинах не учитываются. При помощи корректора «О» под4 держнвать величину постоянной составляющей на выходе генератора в пределах 0—10 мВ. -

Контроль производится либо непосредственно по В7-16 (на по стоянном токе, переключатель «Род работы» в положении «1S»I либо через ФНЧ и любой вольтметр постоянного тока.

Для этой цели собирается структурная схема по рис. 6.

Сначала на частоте 1 кГц с помощью ВЗ-49 устанавливаете! на выходе испытуемого генератора синусоидальное напряжена! амплитудой 5 В или несколько более (по ВЗ-49 U_m 3,53 В).

После этого в Б5-11 напряжение изменяется до наступлени! компенсации и измеряется вольтметром В7-16. Погрешность уста новки и контроля амплитуды определяется по формуле:

^|13М --

где и_тя — напряжение постоянного тока в вольтах, указывае мое В7-16;

£7₀бр — напряжение в вольтах эфф., указываемое Образцовы вольтметром ВЗ-49.

Затем аналогично определяется погрешность установки и kohi роля максимального значения выходного напряжения синусо! дального сигнала па частотах 100 Гц, 10 и 100 кГц, 1 МГц (кони частотных поддиапазонов 5, 7, 8 и 9).

После этого определяется погрешность по прямоугольному ¹ треугольному сигналам. С этой целью на частоте 100 Гц устанаи ливается прямоугольное или треугольное напряжение, эффективнее значение которого по ВЗ-49 должно составлять (2,8—3) В.

После этого производят компенсацию и фиксируют показание В7-16. Далее, изменяя дискретно частоту до значений 1, 10, I 100 кГц и поддержив.ая уровень напряжения по ВЗ-49, в пределах •3 делений (шкала точно) равным установленному па частоте Гц, отмечают каждый раз показания В7-16 при компенсации.

В данном случае погрешности (по

1яются не относительно образцового прибора ВЗ-49 (который играет здесь роль индикатора уровня), а относительно значения напряжения по В7-16 па частоте 100 Гц.

Г". 6. Структурная схема поверки погрешности установки и контроля максимальной амплитуды сигналов

Примечание. На этой частоте сигналы всех трех форм воспроизводятся

¹ •.кепип амплитуды.

11-ч рсшность установки п контроля амплитуды напряжения

■ ^{1 1} .....ялов прямоугольной и треугольной форм определяются по

формуле:

100%.

(9.10)

где Df — напряжение компенсации по В7-16 (В) при /'=/=100 Гц;

U_o — напряжение компенсации по В7-16 при /=100 Гц.

б) Установка и контроль максимальной амплитуды сигнала в диапазоне частот 0,001—0,1 Гц производится при помощи самопишущего потенциометра КСП-4 и трех магазинов сопротивлений Р-517М. Для этого собирается измерительная схема, показанная на рис. 7.

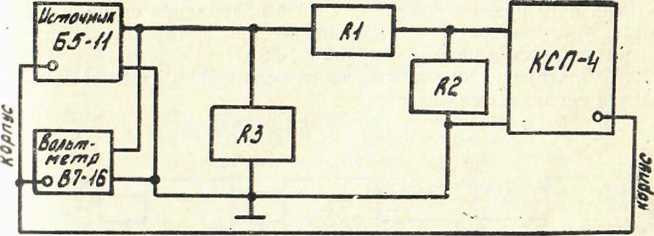

Рис. 7. Схема установки и контроля максимальной амплитуды сигналов в диапазоне 0,001—0,1 Гц:

Rl, R2, R3 — магазины сопротивлений Р-517М

При измерении напряжений необходимо на шкале КСП-4 ра/ ботать в точке 9 мВ, что обеспечивает возможность отсчета напря жений при любом знаке погрешности.

Примечая и е. Самопишущий потенциометр КСП-4 имеет шкалу со средним нулем (10 мВ—0—10 мВ).

Для установки в Гб-28 амплитуды 5,00 В необходимо установить значения: R/ = 9982 Ом, /?2=18 Ом.

Величина R3 устанавливается в зависимости от нагрузки генератора /?ц. Если /?н=600 Ом, то /?3 = 638,8 Ом. Если /?_н = 50 Ом, то /^3=50,25 Ом. При необходимости установки значений С/_Вых<5 В, необходимо также добиваться по шкале КСП-4 показания 9 мВ, подбирая соотношение R1 и R2, но сумма R1+R2 должна оставаться равной 10000 Ом.

Величина амплитуды выходного сигнала Г6-28 составит где U_a— напряжение по шкале КСП-4 (9 мВ);

Точность измерений амплитуды сигналов по этой методике составляет 1 %.

Следовательно, если для установки требуемой амплитуды необходимо выставить расчетное сооотношение R1 и R2 и добиваться с помощью регулятора Г6-28 значения //_п=9 мВ (по шкале КСП-4), то для контроля амплитуды — наоборот. Установленная амплитуда измеряется путем расчета (подбора) соотношения R1 и R2 до получения U_n = 9 мВ.

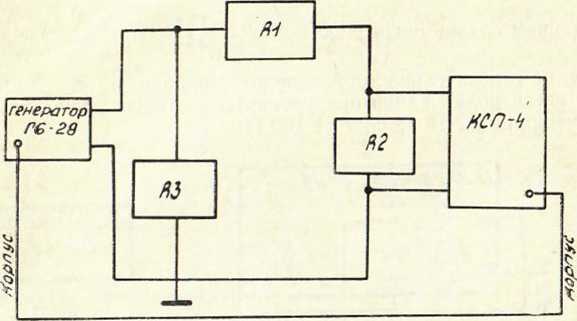

Рис. 8. Схема калибровки поверочной схемы

Перед проведением измерений необходимо провести калибров-| \ измерительной схемы рис. 4 по схеме, приведенной на рис. 8, | - и.зуясь источником напряжения постоянного тока Б5-11 и вольт-" I ром В7-16.

Калибровка производится в одной точке 5,00 В.

N казанное напряжение контролируется с точностью порядка При этом изменением R2 необходимо добиться, чтобы раз-41 шкале КСП-4 составлял 18 мВ (±9 мВ).

В качестве контрольной производится установка амплитуды вы-синусоидального сигнала 5,00 В на частоте 0,01 Гц.

3.4. а) Определение максимальной амплитуды выходных

■ и.' юв производится следующим образом. На частоте 1 кГц " ч и 1птся поочередная установка максимальной амплитуды

• • г ......в синусоидальной, прямоугольной и треугольной формы,

• •     и» используется измерительная схема на рис. 5.

и прузка генератора равна 50 Ом. Максимальная амплитуда |»н.....iip.uiioro сигнала контролируется путем подачи этого сигна-

Лн и ' согласованный 50-омный кабель (с нагрузкой 50 Ом на kun к ) ни гУ»-вход осциллографа С1-65А.

Проверка максимальной амплитуды сигналов всех форм на нагрузке 600 Ом осуществляется путем поочередной подачи сигналов через тот же кабель (с нагрузкой 600 Ом на конце) на «У»-вход С1-65А.

При измерениях t/_max непосредственно на С1-65А необходимо выбирать чувствительность, обеспечивающую максимальный размер изображения.

б) Проверка величины плавного ослабления выходных сигналов производится так же на частоте 1 кГц следующим образом. На выходе генератора устанавливается максимальная амплитуда. Аттенюатор в С1-65А устанавливается в положение, обеспечивающее просмотр изображения в размере экрана. С помощью этого аттенюатора увеличивается чувствительность по «У»-входу осциллографа в 10 раз. Регулятор плавного ослабления сигнала в генераторе устанавливается в положение, при котором изображение снова находится в размере экрана С1-65А.

9.4.3.5. Определение погрешности ослабления аттенюатора проводится следующим образом.

Собирается схема измерений, как показано на рис. 9.

Рис. 9. Схема поверки погрешностей аттенюатора

Измерительная схема на рис. 9 содержит безреактивное согласующее сопротивление /?согл образцовый аттенюатор Д1-13, вольтметр переменного тока ВЗ-40, применяемый как преобразователь переменного напряжения в постоянное, и цифровой вольтметр постоянного тока В7-18 в качестве индикатора.

При работе генератора на 7?_п=5О Ом /?<<>гл=Ян— /?вх = 50— — 37,5=12,5 Ом (/?вх —входное сопротивление Д1-13). Вначале при /?_н=50 Ом на Д1-13 устанавливается ослабление 60 дБ. после чего аттенюатором генератора Г6-28 устанавливается ослабление 0 дБ. Уровень сигнала на выходе Г6-28 выставляется таким образом, чтобы показание вольтметра ВЗ-40 было несколько менее конца шкалы 1 мВ (в последней трети). Этот уровень па выходе Г6-28 составляет примерно 1,2 В эфф. При вводе каждого из ослаблений (20. 40, 60 дБ) в генераторе одновременно на такую же величину снижается ослабление в Д1-13 и снимается каждый раз показание на индикаторе В7-18.

Погрешность ослабления аттенюатора рассчитывается по формуле:

^обр - Ur

Uo6p

i« /’обр — показание индикатора B7-18 при вводе ослабления в образцовом аттенюаторе 60 дБ и в испытуемом генераторе 0 дБ;

U_e — напряжение индикатора В7-18 при одновременном вводе ослабления в генераторе и выводе в образцовом аттенюаторе.

При этом сумма ослаблений в генераторе и образцовом вольт-| I ре должна быть всегда равна 60 дБ.

Определение погрешностей аттенюатора при /?_п=600 Ом про-ии.'щтся по той же методике, но /?_(Огл = 562,5 Ом, шкала ВЗ-40 — I мВ, а уровень сигнала на выходе генератора порядка 1,2 В Измерение погрешностей ослабления аттенюатора на частоте "1 ц при нагрузке 50 Ом производится так же, как и на частоте кГц.

о |.3.6. Определение неравномерности амплитуды выходного "  . ондального сигнала производится следующим образом.

Н испытуемом генераторе устанавливается частота 1 кГц и вы-

• ■  "й сигнал амплитудой 4 В (или 2,85 В эфф.) на нагрузке ^{11 1} >м. Эта величина измеряется при помощи вольтметра Ф584.

ши измеряются амплитуды сигнала на частотах 100 Гц, 10, Гц. Далее, пользуясь К.СП-4 и Р-517М, измеряют амплитуду тплла на частоте 0,01 Гц.

При этом для установки в испытуемом генераторе (нагрузка " ¹ >м) амплитуды выходного сигнала 4 В необходимо установить ч оивление магазинов Р-517М: /?/ = 9977 Ом и Р2 = 22,5 Ом и1чина R3 остается равной 50,25 Ом).

((•равномерность рассчитывается по формуле:

• 100%,                  (9.13)

• ■       амплитуда сигнала по частотному диапазону;

И',, амплитуда сигнала на частоте 1 кГц (4,00 В).

I Определение коэффициента гармоник синусоидального ...... и производится следующим образом.

диапазоне частот 20 Гц — 200 кГц производятся измерения и | фпциеита нелинейных искажений К_н.и с помощью С6-7 при I■ НМ.1.1Ы1ОЙ амплитуде выходного сигнала (нагрузка 50 Ом) на ■ |.1Х 25, 100 Гц, 1, 10, 100 кГц.

¹ " 'ффнциент гармоник рассчитывается по формуле:

К_г= —^К|;~"   .                    (9.14)

Г¹-**,,

д- __ ^пых,. ~ ^вых., ~Г ^вых, ^! ^пых-, j qq %

О.

...^вых —напряжения гармоник (1—5) выходного с нусоидального сигнала по В6-10.

Определение возможности установки постоянной соста ляющей выходного синусоидального сигнала в заданных пред лах может производиться одним из 2-х методов: методом ней средственного измерения по В7-16 в режиме постоянного тока, и реключатель «Род работы» в положение «1S», либо с помощь любого вольтметра постоянного тока, осциллографа через филы нижних частот (ФНЧ) (рис. 10) по схеме измерений, приведений на рис. 11.

X2.

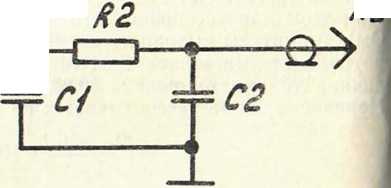

Рис. 10. Схема фильтра нижних частот RJ, /« —ОМЛТ-0,25-51 кОм±5% Ct, С2 — КМ-6-Н90-0.68 мкФ

Эффективность подавления фильтра на частоте 1 кГц не мен1 60 дБ. Проверяется эффективность работы фильтра следуюии] образом: с выхода генератора ГЗ-102 подается сигнал напряжен] ем 3 В эфф., частотой 1 кГц через согласованную нагрузку 600(1 на вход ФНЧ, входное и выходное напряжение которого измея ется при помощи вольтметра ВЗ-40. При этом выходное напИ жение ФНЧ должно составлять не более 3 мВ эффективного. ,

ала (обе полярности) и ее величины.

"1.3.9. Определение коэффициента нслинейпости треугольного

Рис. 11. Схема проверки пределов установки постоянной составляющей

I

ной 0,01 Гц поочередно записывается на диаграммной бума-| <114 (схема включения приборов на рис. 7). При этом ско-и. протяжки диаграммной бумаги устанавливается равной '""О мм/ч (15 мм/с).

......|>фициент нелинейности К_п рассчитывается по формуле: К„ = ^и*~^и' -100%.                (9.16)

н......пня U₂ и U_L для каждого из напряжений показаны на

Г’ и рис. 13.

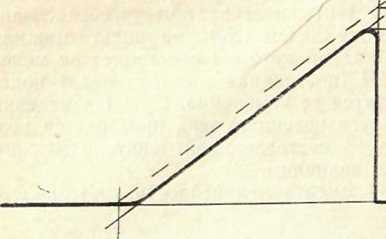

Рис. 13. Определение коэффициента нелинейности пилообразного сигнала

• 9.4.3.10. Определение длительности фронта и среза прямоуго,.™ ного сигнала, а также длительности обратного хода пилообразп! го сигнала, производится на частоте 1 МГц при максимально амплитуде сигнала (/?_н=50 Ом) с помощью осциллографа С1-65!

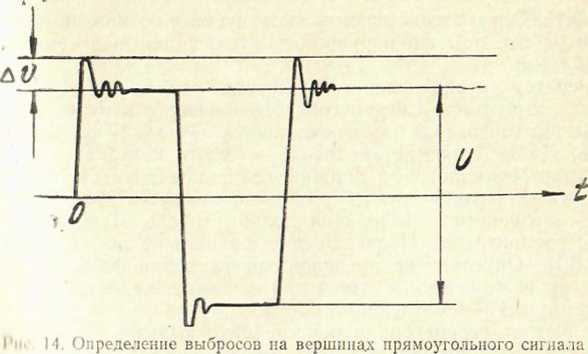

• 9.4.3.11. Определение выбросов на вершинах прямоугольно! сигнала производится при максимальной амплитуде сигнала

= 50 Ом) на частоте 1 МГц при помощи осциллографа С1-65А. 1

Выбросы определяются по формуле:

-/. = ^•100%,                    (9.11

где AU — наибольшее отклонение от плоской части, отсчитали!

по экрану С1-65А при положении аттенюатора осцил. графа 0,5 В/клетку. Смысл Д/7 и U пояснен на рис.

• 9.4.3.12. Определение коэффициента заполнения прямоуголен го сигнала производится при помощи частотомера 43-54.

Коэффициент заполнения определяется по формуле:

*,=-р                ⁽⁹

где т — длительность полуволны, измеренная по частотомеру; j Т — длительность периода, измеренная по частотомеру.

Измерения производятся на частотах 1 Гц, 1 кГц.

• 9.4.3.13. Определение возможности формирования «пачки» | лебаний в ждущем режиме при запуске широким импульсом пр изводится при помощи генератора импульсов Г5-56 и осцилло) (1 фа С1-65А.

На выходе испытуемого генератора устанавливается сиги синусоидальной формы максимальной амплитуды на нагр\ i

■ч Оме частотой 1 кГц. Затем генератор переводится в ждущий ким при запуске от широкого импульса. На вход внешнего за-го'ка от генератора Г5-56 подается импульс положительной по-•ети амплитудой 4—10 В. длительностью 3—4 мс и периодом

п НП1Я 10 мс. На выходе генератора, подключаемого .к

• ■■ осциллографа С1-65А, должна появиться «пачка» коле-||Н in I ппельпость которой определяется из выражения:

7\._к=7\.-л,                       (9.19)

ыительность серии колебаний;

' рнод одного колебания в «пачке»; полое число колебаний в «пачке».

' i ¹ ч и.I иы.ходе испытуемого генератора устанавливается час-I* 'I и. па вход внешнего запуска с выхода Г5-56 подается IV '  | ни 1ЫЮСТИ 3—4 мкс с периодом следования 10 мкс,

I п а |'Морения повторяются.

и' При данных измерениях, а также при проверке по ¹ | I • переключатель фазы устанавливается в положение «0°».

1111 Опре. шлепие возможности формирования «пачки» кони и I iiirM режиме при запуске короткими импульсами и*' | I up I помощи генератора импульсов Г5-56 и осцилло-Н I ' Л

ЙМ        11.11 \ смого генератора устанавливается сигнал

Нйнн I и ... |н>рм1.1 максимальной амплитуды на нагрузке II ч ..... I I I п. Генератор переводится в ждущий режим

'I.....|"11них импульсов. На вход внешнего запуска от

" ....... и....... I последовательность импульсов длительностью 0,1 мс ii периодом следования 10 мс. На выходе испытуемого генератора должна появиться «пачка» колебаний, причеа время действия «пачки», определяемое по формуле (9.19), пример, но должно быть равно периоду следования запускающих импуль сов.

• 9.4.3.15. Определение возможности пуска и остановки генерато ра при работе от кнопки ручного запуска производится следуя щим образом.

Генератор устанавливается в ждущий режим при запуске о¹ коротких импульсов. Сигнал со входа внешнего запуска снимает! ся. Выход генератора подключается к «У»-входу осциллограф;! С1-65А. Далее нажимается кнопка ручного запуска генератора! На экране осциллографа должны наблюдаться устойчивые коле! бания установленной частоты. Затем нажимается кнопка ручного! запуска второй раз. Колебания должны после второго нажатии кнопки прекратиться. Проверка производится на любой частоте. I

• 9.4.3.16. Определение пределов регулировки фазы колебания в ждущем режиме производится при помощи осциллографа С1-65Я и генератора Г5-56 следующим образом.

На выходе генератора в режиме непрерывного генерирования устанавливается сигнал синусоидальной формы частоты 1 кГи амплитудой (7₀= (4—5) В (при помощи встроенного измерителЯ амплитуды по методике, описанной в п. 9.4.3.3 настоящего разд?! ла).

Затем генератор переводится в ждущий режим при любом вн»| де запуска (от широкого или от последовательности, коротких им| пульсов пп. 9.4.3.13, 9.4.3.14) и на вход внешнего запуска подаете запускающий импульс, как это описано в пп. 9.4.3.13, 9.4.3.14.

Переключатель «Фаза» переводится в положение, обеспечинД ющее плавное изменение начальной (конечной) фазы колебаний

Вращая ручку «Фаза» против часовой стрелки, изменять ii.J чальную фазу колебаний до вершины синусоидального сигнал! (т. е. до —90°). Если, не доходя до —90°, генератор переходит J режим непрерывной генерации, вращением ручки в неболышИ пределах в противоположную сторону добиться устойчивых колЯ баний в «пачке» и измерить амплитуду (t7,) начала колебаний Д известной методике (см. и. 9.4.3.3 настоящего раздела). ЗакД вращая ручку «ФАЗА» по часовой стрелке, произвести аналогии ную операцию.

Пределы изменения фазы определяются по формуле:

<?max = arc sin                           (9 jfl

где Uo — установленное значение амплитуды выходного синусе! дальнего сигнала — (4—5) В:

Ui — измеренное значение напряжения, соответствующее начальной фазе колебаний.

Хналогичные измерения производятся на частоте 100 кГц.

• 1.3.17. Определение погрешности установки фазы «0°» осу-| I шляется следующим образом.

Переключатель «ФАЗА» устанавливается в положение «0°».

• | I операторе устанавливается частота 1 кГц. На вход внешнего "|. ека от генератора Г5-56 подается импульс длительностью I мс с периодом следования 10 мс.

На экране осциллографа С1-65А наблюдается «пачка» коле-

■ hi Чувствительность осциллографа устанавливается равной В/дел. Измеряется отклонение нулевой линии развертки между eih.iMii» колебаний от истинного нуля на осциллографе.

I Ini решность установки фазы «0°» определяется по формуле:

Д<?₀ = arc sin —,                      (9-21)

установленное значение амплитуды выходного синусоидального сигнала (4—5) В, измеренное так же, как в и. 9.4.3.16;

и <мерешюе с помощью осциллографа С1-65А значение ровня, соответствующее фазе «0°».

9.5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

|. и>1 поверки оформляют путем записи или отметки ре-рм ......нерки в порядке, установленном метрологической

упцетвляющей поверку.

^{11  1} p'l.i не прошедшие поверку (имеющие отрицательные ре-

Mhl ¹¹ | 'iipijij, запрещаются к выпуску в обращение и при-VUHlNRi

и        Hi.iiio.iiicii в виде переносного прибора настольного

I В....... hi двух функциональных блоков: блока генера-

н »••••> ■iii.iiiii-i. разделенных между собой электромагнит-1l'|lllll'lM

h I > м> |> 11. >p.i iixii.ihi передняя панель и платы печатного

♦  ......... ■ inii'H i <>ри юптальпо в два ряда и разделенных

< и <»’ ■ HIIIIII.IM 'краном, который является несущей кон-

№•» ....... i lli'ii лом плата «АВТОКОЛЕБАТЕЛЬНАЯ

|А«, ...... р i iMcp 160x360 мм, крепится сверху (над

" и..... м....... ра (мера «ВЫХОДНОЙ УСИЛИТЕЛЬ»

И Mil’ll иль АМПЛИТУДЫ СИГНАЛОВ»

51
