Методика поверки «ГСИ.реобразователи искробезопасные (барьеры искрозащиты) серий SL и SLA» (ИЦРМ-МП-130-19)

УТВЕРЖДАЮ

м.п.

Преобразователи искробезопасные (барьеры искрозащиты) серий SL и SLA

ИЦРМ-МП-130-19

Методика поверки г. Москва

2019 г.

• 1 ВВОДНАЯ ЧАСТЬ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

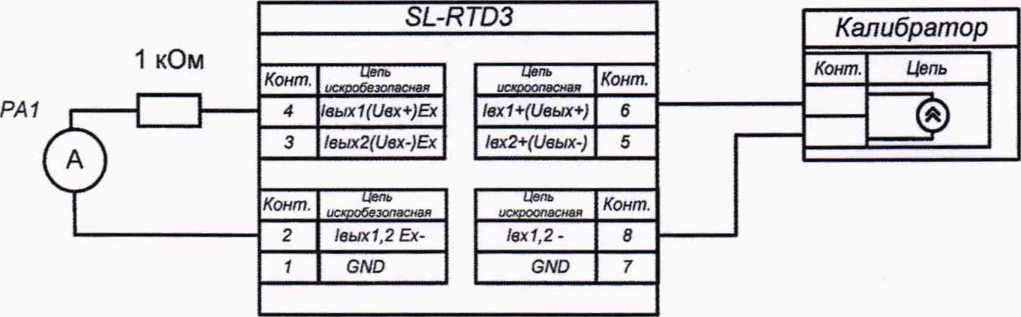

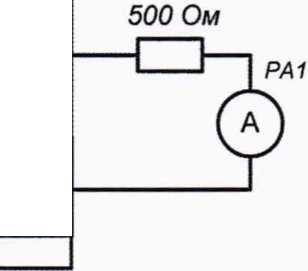

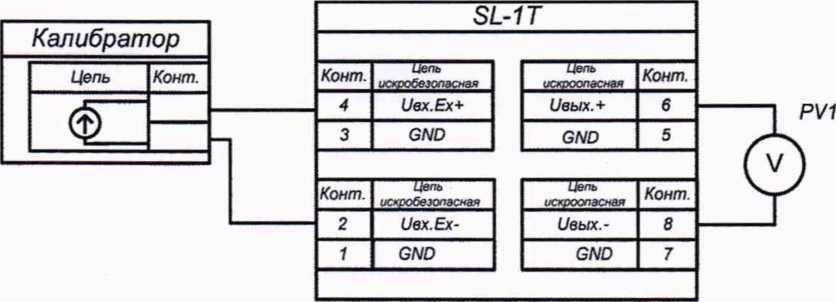

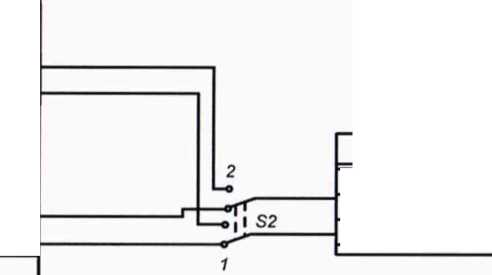

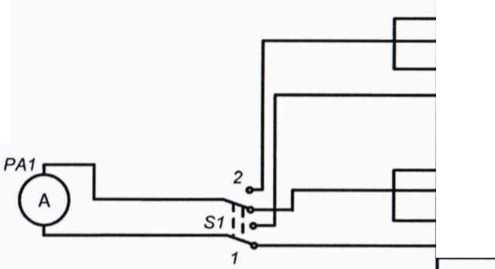

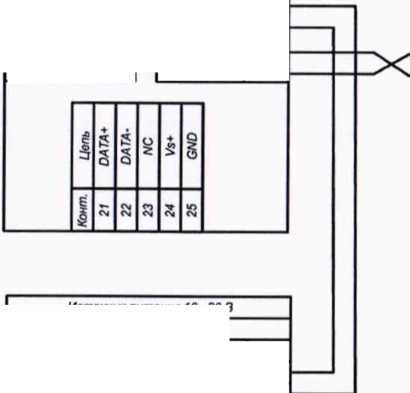

Приложение А (Обязательное) Схемы подключения преобразователей

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок преобразователей искробезопасных (барьеров искрозащиты) серий SL и SLA (далее - преобразователи).

• 1.2 Преобразователи подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 2 года.

• 1.3 На первичную поверку следует предъявлять преобразователи до ввода в эксплуатацию, а также после ремонта.

• 1.4 При наличии соответствующего заявления от владельца преобразователей допускается проведение поверки меньшего числа величин и/или на меньшем числе поддиапазонов измерений, с указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.5 Основные метрологические характеристики преобразователей представлены в таблице 1.

Таблица 1 - Метрологические характеристики преобразователей

Продолжение таблицы 1

Продолжение таблицы 1

Операции, выполняемые при поверке преобразователей, и порядок их выполнения приведены в таблице 2.

Таблица 2 - Операции поверки

2.1 При получении отрицательных результатов при проведении той или иной операции поверка прекращается.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 3 - Средства поверки

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К проведению поверки допускают лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 4.2 К проведению поверки допускают лица, изучившие эксплуатационные документы поверяемого преобразователя и применяемых средств поверки, имеющие навык работы на персональном компьютере (далее - ПК).

• 4.3 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения преобразователей необходимо обеспечить выполнение следующих требований:

• - заземление преобразователей должно производиться посредством заземляющего провода или сетевого адаптера;

• - присоединения преобразователей и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с преобразователями при снятых крышках или панелях;

• - запрещается работать с преобразователями в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с преобразователями в случае обнаружения их повреждения.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• -  температура окружающего воздуха - (+20 ± 5) °C;

• -  относительная влажность окружающего воздуха - до 75 %;

Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать преобразователь в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, а также поверяемый преобразователь в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр.

При внешнем осмотре проверяют соответствие преобразователя следующим требованиям:

• - наличие маркировки по взрывозащите;

• - отсутствие обрывов или повреждений изоляции линий внешних соединений;

• - надежность присоединения кабелей;

• - надёжность присоединения заземляющих проводов к шине заземления;

• - отсутствие вмятин, видимых механических повреждений.

Результаты проверки считать положительными, если выполняются все вышеуказанные требования.

• 8.2 Опробование.

Опробование преобразователя выполняется путем пробного измерения напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току. Допускается совмещать опробование с процедурой определения метрологических характеристик.

Результаты проверки считать положительными, если значения напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току изменяются пропорционально сигналу, заданному с калибратора.

• 8.3 Подтверждение соответствия программного обеспечения (ПО).

Соответствие наименования и номера версии ПО в программе NLConfig и указанных в описании типа проводится только для преобразователей модификаций SLA-4AI-M, SLA-4TI-M, SLA-2RTD-M. Допускается совмещать подтверждение программного обеспечения с процедурой определения метрологических характеристик.

Результаты проверки считать положительными, если номер наименования и номера версии ПО соответствует таблице Б. 1 приложения Б.

• 8.4 Определение метрологических характеристик преобразователя SLA-4AI-M.

  • 8.4.1 Определение приведенной к диапазону преобразований погрешности преобразований силы постоянного тока.

Определение приведенной к диапазону преобразований погрешности преобразований силы постоянного тока осуществляется в следующей последовательности:

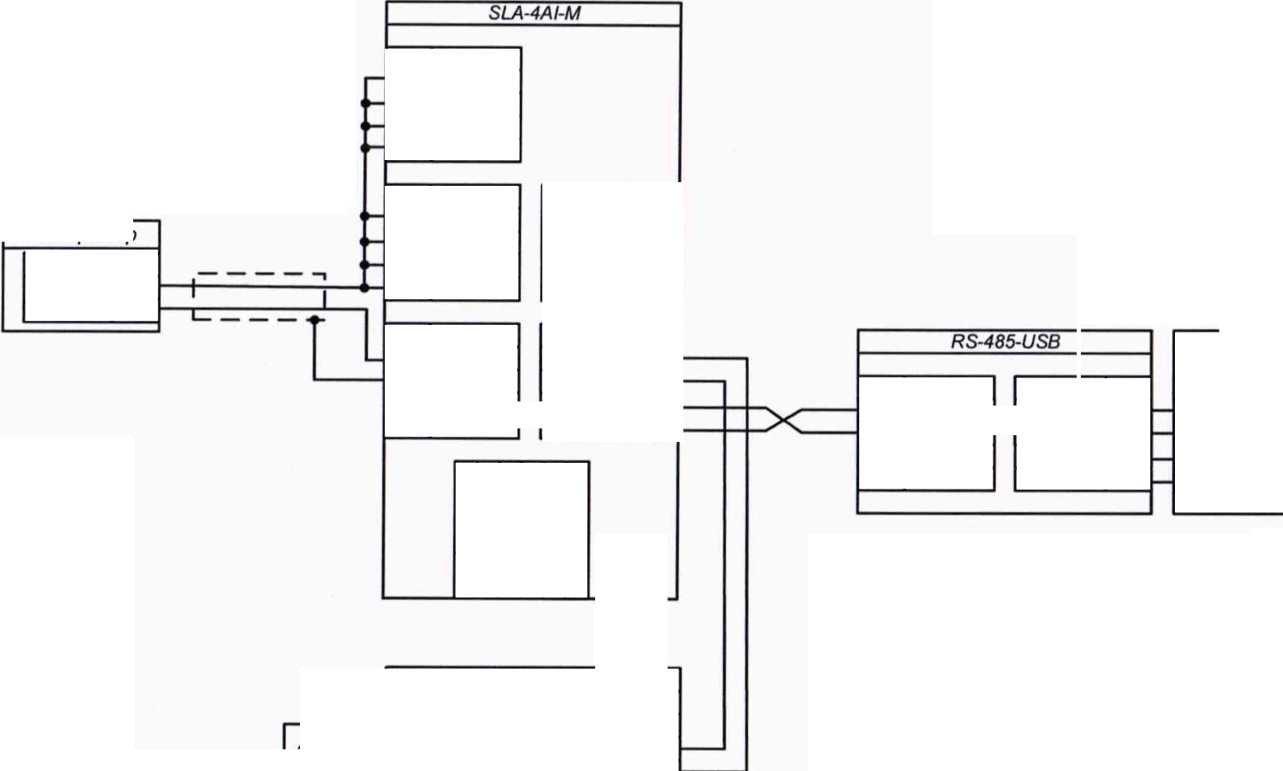

• 1)  преобразователь SLA-4AI-M подключить в соответствии со схемой, приведенной на рис. А.1;

• 2) подать питание на преобразователь и выдержать его в нормальных условиях не менее 30 минут;

• 3) включить компьютер и запустить программу NLConfig, произвести настройку COM-порта в соответствии с приложением Г руководства по эксплуатации;

• 4) произвести поиск преобразователя, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с приложением Г руководства по эксплуатации;

• 5) в основном окне программы NLConfig в соответствии с приложением Г руководства по эксплуатации открыть окно конфигуратора найденного преобразователя (двойным кликом на строке с найденным преобразователем);

• 6) в окне настроек найденного преобразователя выбрать поверяемый диапазон;

• 7) подать на входы поверяемого преобразователя от калибратора ток в соответствии с таблицей 4;

Таблица 4 - Испытательные сигналы, подаваемые на входы поверяемого преобразователя SLA-4AI-M

• 8) нажать кнопку «Старт»;

• 9) записать преобразованные значения;

• 10) повторить п.п. 8)-9) 3-5 раз;

• 11)  рассчитать приведенную к диапазону преобразований погрешность преобразований силы постоянного тока по формуле (1) для каждого преобразования:

  Хпр Х_эт

  • 100%

  (1),

  Уосн ^—

^лд

где:

Х_пр - преобразованное значение силы постоянного тока, мА;

Х_эт- значение силы постоянного тока заданного при помощи калибратора, мА;

Х_д - значение диапазона преобразований, мА;

• 12) выбрать наибольшую погрешность преобразований из рассчитанных в п. 11).

Результаты считают положительными, если полученные наибольшие значения приведенной к диапазону преобразований погрешности преобразований не превышают значений, представленных в таблице 1.

По окончании работы с преобразователем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 8.4.2 Определение приведенной к диапазону преобразований погрешности преобразования напряжения постоянного тока.

Определение приведенной к диапазону преобразований погрешности преобразований напряжения постоянного тока осуществляется в следующей последовательности:

• 1) преобразователь SLA-4AI подключить в соответствии со схемой, приведенной на рис. А.2;

• 2) подать питание на преобразователь и выдержать его в нормальных условиях не менее 30 минут;

• 3) включить компьютер и запустить программу NLConfig, произвести настройку COM-порта в соответствии с приложением Г руководства по эксплуатации;

• 4) произвести поиск преобразователя, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с приложением Г руководства по эксплуатации;

• 5) в основном окне программы NLConfig в соответствии с приложением Г руководства по эксплуатации открыть окно конфигуратора найденного преобразователя (двойным кликом на строке с найденным преобразователем);

• 6) в окне настроек найденного преобразователя выбрать поверяемый диапазон;

• 7) подать на входы поверяемого преобразователя с помощью калибратора напряжение, в соответствии с таблицей 5 и поверяемым диапазоном;

Таблица 5 - Испытательные сигналы, подаваемые на входы поверяемого преобразователя SLA-4AI-M

• 8) нажать кнопку «Старт»;

• 9) записать преобразованные значения;

• 10) повторить п.п 8)-9) 3-5 раз;

И) рассчитать приведенную к диапазону преобразований погрешность преобразований напряжения постоянного тока по формуле (2) для каждого преобразования:

Уосн =        ■ 100%                                  (2)

^Лд

Х|_1р- преобразованное значение напряжения постоянного тока, В (мВ);

Х_эт - значение напряжения переменного тока заданного при помощи калибратора, В (мВ);

Х_д - значение диапазона преобразований, В (мВ);

• 12) выбрать наибольшую погрешность преобразований из рассчитанных в п. 11);

• 13) повторить п.п. 6)-12) для каждого поверяемого диапазона.

Результаты считают положительными, если во всех диапазонах преобразований полученные наибольшие значения приведенной к диапазону преобразований погрешности преобразований не превышают значений, представленных в таблице 1.

По окончании работы с преобразователем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 8.5 Определение метрологических характеристик преобразователя SLA-4TI-M

  • 8.5.1 Определение приведенной к диапазону преобразований погрешности преобразования напряжения постоянного тока.

Определение приведенной к диапазону преобразований погрешности преобразований напряжения постоянного тока осуществляется в следующей последовательности:

• 1)  преобразователь SLA-4TI-M подключить в соответствии со схемой, приведенной на рис. А.З;

• 2) подать питание на преобразователь и выдержать его в нормальных условиях не менее 30 минут;

• 3) отправить в терминале программы NLConfig команду ^Л01Х0, чтобы отключить коррекцию температуры по датчику холодного спая;

• 4) произвести поиск преобразователя, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с приложением Г руководства по эксплуатации;

• 5) в основном окне программы NLConfig в соответствии с приложением Г руководства по эксплуатации открыть окно конфигуратора найденного преобразователя (двойным кликом на строке с найденным преобразователем);

• 6) в окне настроек найденного преобразователя выбрать поверяемый диапазон;

• 7) подать с помощью калибратора на входы поверяемого преобразователя напряжение постоянного тока в соответствии с таблицей 6 и поверяемым диапазоном;

Таблица 6 - Испытательные сигналы, подаваемые на входы поверяемого преобразователя SLA-4TI-M

• 8) нажать кнопку «Старт»;

• 9) записать преобразованные значения;

• 10) повторить п.п 8)-9) 3-5 раз;

И) рассчитать приведенную к диапазону преобразований погрешность преобразований напряжения постоянного тока по формуле (2) для каждого преобразования значения;

12) выбрать наибольшую погрешность из рассчитанных в п. 11).

Результаты считают положительными, если наибольшие, во всех диапазонах преобразований, значения приведенной к диапазону преобразований погрешности преобразований не превышают значений, представленных в таблице 1.

По окончании работы с преобразователем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 8.5.2 Определение абсолютной погрешности преобразований температуры от термопар.

Определение абсолютной погрешности преобразований температуры от термопар осуществляется в следующей последовательности:

• 1) преобразователь SLA-4TI-M подключить в соответствии со схемой, приведенной на рис. А.З;

• 2) подать питание на преобразователь и выдержать его в нормальных условиях не менее 30 минут;

• 3) отправить в терминале программы NLConfig команду ^Л01Х0, чтобы отключить коррекцию температуры по датчику холодного спая;

• 4) произвести поиск преобразователя, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с приложением Г руководства по эксплуатации;

• 5) в основном окне программы NLConfig в соответствии с приложением Г руководства по эксплуатации открыть окно конфигуратора найденного преобразователя (двойным кликом на строке с найденным преобразователем);

• 6) в окне настроек найденного преобразователя выбрать поверяемый тип термопары;

• 7) подать с помощью калибратора на входы поверяемого преобразователя напряжение постоянного тока, в соответствии с таблицей 7 и поверяемым типом термопары;

Таблица 7 - Испытательные сигналы, подаваемые на входы поверяемого преобразователя SLA-4TI-M.

• 8) нажать кнопку «Старт»;

• 9) записать преобразованные значения;

• 10) повторить п.п 8)-9) 3-5 раз;

И) рассчитать абсолютную погрешность преобразования температуры от термопар по формуле (3) для каждого преобразования:

Аосн^- Х_пр Х_эт                                     (3),

где Х_пр - преобразованное значение температуры от термопар, °C;

Х_эт - эталонное значение температуры, соответствующее заданному с калибратора напряжению постоянного тока, °C;

• 12) выбрать наибольшую погрешность из рассчитанных в п. 11) для каждого канала.

• 13) повторить п.п.6)-12) для каждого типа термопар;

Результаты считают положительными, если наибольшие, полученные типов термопар, абсолютные погрешности измерений температуры от термопар не превышают значений, представленных в таблице 1.

По окончании работы с преобразователем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 8.6 Определение метрологических характеристик преобразователя SLA-2RTD-M

  • 8.6.1 Определение приведенной к диапазону преобразований погрешности преобразований сопротивления постоянному току.

Определение приведенной к диапазону преобразований погрешности преобразований сопротивления постоянному току осуществляется в следующей последовательности:

• 1) подключить преобразователь SLA-2RTD-M в соответствии со схемой, приведенной на рис. А.4;

• 2) подать питание на преобразователь и выдержать его в нормальных условиях не менее 30 минут;

• 3) произвести поиск преобразователя, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с приложением Г руководства по эксплуатации;

• 4) в основном окне программы NLConfig » в соответствии с приложением Г руководства по эксплуатации открыть окно конфигуратора найденного преобразователя (двойным кликом на строке с найденным модулем);

• 5) для перевода преобразователя в режим измерения сопротивления необходимо открыть в основном окне программы NLConfig вкладку «Терминал»;

• 6) в окне «Терминал» установить номер используемого на компьютере СОМ порта, «Скорость» - 9600, «Тайм-аут» - 500, «Контрольная сумма» - выключена;

• 7) в окне «Послать» набрать команду %01012А0683 и нажать кнопку «Послать». Если команда принята, то будет получен ответ ’01;

• 8) подать с помощью калибратора на входы поверяемого преобразователя ток, в соответствии с таблицей 8;

Таблица 8 - Испытательные сигналы, подаваемые на входы поверяемого преобразователя SLA-2RTD-M

• 9) нажать кнопку «Старт»;

• 10) записать преобразованные значения;

• 11) повторить п.п 9)-10) 3-5 раз;

• 12)  рассчитать приведенную к диапазону преобразований погрешность преобразований сопротивления току по формуле (4) для каждого преобразования:

Уосн =        • ^100%                                   <⁴>’

^Ад

где Хцзм - преобразованное значение напряжения сопротивления току, Ом;

Х_эт - значение сопротивления току заданного при помощи калибратора, Ом; Х_д - значение диапазона преобразований, Ом.

• 13) выбрать наибольшую погрешность из рассчитанных в п. 12).

Результаты считают положительными, если наибольшие, во всех диапазонах преобразований, приведенные к диапазону преобразований погрешности преобразований сопротивления току не превышают значений, представленных в таблице 1.

По окончании работы с преобразователем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 8.6.2 Определение приведённой к диапазону преобразований погрешности преобразования температуры от термопреобразователей сопротивления.

Определение приведённой к диапазону преобразований погрешности преобразования температуры от термопреобразователей сопротивления осуществляется в следующей последовательности:

• 1) подключить преобразователь SLA-2RTD-M в соответствии со схемой, приведенной на рисунке А.4;

• 2) подать питание на преобразователь и выдержать его в нормальных условиях не менее 30 минут;

• 3) произвести поиск преобразователя, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с приложением Г руководства по эксплуатации;

• 4) для перевода преобразователя в режим измерения температуры необходимо открыть в основном окне программы NLConfig вкладку «Терминал»;

• 5) в окне «Терминал» установить номер используемого на компьютере СОМ порта, «Скорость» - 9600, «Тайм-аут» - 500, «Контрольная сумма» - выключена;

• 6) в окне «Послать» набрать команду %0101200680 и нажать кнопку «Послать». Если команда принята, то будет получен ответ !01;

• 7) в основном окне программы NLConfig в соответствии с приложением Г руководства по эксплуатации открыть окно конфигуратора найденного преобразователя (двойным кликом на строке с найденным преобразователем).

• 8) выбрать поверяемый тип термопреобразователей сопротивления;

• 9) подать с помощью калибратора или магазина сопротивлений на входы поверяемого преобразователя испытательные сигналы, в соответствии с таблицей 9 и поверяемым типом термопреобразователей сопротивления;

Таблица 9 - Испытательные сигналы, подаваемые на входы поверяемого преобразователя SLA-2RTD-M

• 10) нажать кнопку «Старт»;

• 11) записать преобразованные значения;

• 12) повторить п.п 10)-11) 3-5 раз;

• 13)  рассчитать приведенную к диапазону преобразований погрешность преобразований температуры от термопреобразователей сопротивления по формуле (5) для каждого преобразования:

  Хпр Х_эт

  • 100%

Уосн = “ • ^{100%                          (5)}-

^Ад

где Х_Пр - преобразованное значение температуры от термопреобразователей сопротивления,°C;

Х_эт - значение температуры от термопреобразователей сопротивления, °C;

Х_д - значение диапазона преобразований, °C;

• 14) выбрать наибольшую погрешность из рассчитанных в п. 13);

• 15) повторить п.п 7)-14) для всех типов поверяемых термопреобразователей

сопротивления.

Результаты считают положительными, если наибольшие во всех диапазонах преобразований приведенные к диапазону преобразований погрешности преобразований температуры от термопреобразователей сопротивления не превышают значений, представленных в таблице 1.

По окончании работы с преобразователем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 8.7 Определение метрологических характеристик преобразователей SLA-2I-4-20 и SLA-2O-4-20.

  • 8.7.1 Определение приведённой к диапазону преобразований погрешности преобразования силы постоянного тока осуществляется в следующей последовательности:

• 1)  подключить преобразователь SLA-2I-4-20 в соответствии со схемой, приведенной на рис. А.5 или преобразователь SLA-2O-4-20 в соответствии со схемой, приведенной на рис. А.6;

• 2) для поверки канала 0 переключатели S1 и S2 установить в положение 1, а для поверки канала 1 переключатели S1 и S2 установить в положение 2;

• 3)  подать питание на преобразователь и выдержать его в нормальных условиях не менее 30 минут;

• 4)  подать на входы поверяемого преобразователя от калибратора ток в соответствии с таблицей 10;

  Таблица 10 Испытательные сигналы, подаваемые на входы поверяемых преобразователей SLA-2I-4-20 и SLA-2O-4-20

  Номер испытательного сигнала	Значение испытательного сигнала
  Диапазон 4...20 мА
  1	6 мА
  2	10 мА
  3	18 мА

  • 5)  записать преобразованные значения;

  • 6)  рассчитать приведенную к диапазону преобразований погрешность

преобразований силы постоянного тока по формуле (1) для каждого преобразования;

7) выбрать наибольшую погрешность из рассчитанных в п. 6).

Результаты считают положительными, если полученные наибольшие значения приведенной к диапазону преобразований погрешности преобразования не превышают значений, представленных в таблице 1.

• 8.8 Определение метрологических характеристик преобразователей SL-RTD4 и SL-RTD3.

  • 8.8.1 Определение приведенной к диапазону преобразований, погрешности преобразований силы постоянного тока.

Определение приведенной к диапазону преобразований погрешности преобразований силы постоянного тока      осуществляется в следующей

последовательности:

• 1)  собрать измерительную схему согласно рисунку А.8, А.10-А.11 в зависимости от модификации поверяемого преобразователя;

• 2)  перевести калибратор в режим воспроизведения силы постоянного тока в соответствии с измерительной схемой;

• 3)  подать на входы преобразователя сигналы силы постоянного тока соответствии с таблицей 11:

Таблица 11 Испытательные сигналы, подаваемые на входы поверяемых преобразователей SL-RTD4 и SL-RTD3

• 4)  измерить преобразованные значения силы постоянного тока в соответствии с измерительной схемой;

• 5) рассчитать приведенную к диапазону преобразований силы погрешность преобразований постоянного тока по формуле (1).

Результаты считают положительными, если полученные наибольшие значения приведенной к диапазону преобразований погрешности преобразований не превышают значений, представленных в таблице 1.

• 8.8.2 Определение приведенной к диапазону преобразований, погрешности преобразований напряжения постоянного тока преобразователей.

Определение приведенной к диапазону преобразований погрешности преобразований напряжения постоянного тока осуществляется в следующей последовательности:

• 1)  собрать измерительную схему согласно рисунку А.9 и А. 12 в зависимости от модификации поверяемого преобразователя;

• 2)  перевести калибратор в режим воспроизведения напряжения постоянного тока в соответствии с измерительной схемой;

• 3)  подать на входы преобразователя сигналы напряжения постоянного тока соответствии с таблицей 12:

Таблица 12 Испытательные сигналы, подаваемые на входы поверяемых преобразователей SL-RTD4 и SL-RTD3

• 4)  измерить преобразованные значения напряжения постоянного тока в соответствии с измерительной схемой;

• 5)  рассчитать приведенную к диапазону преобразований погрешность преобразований напряжения постоянного тока по формуле (2).

Результаты считают положительными, если полученные наибольшие значения приведенной к диапазону преобразований погрешности преобразований не превышают значений, представленных в таблице 1.

• 8.9 Определение метрологических характеристик преобразователей SL-CL4-20.

  • 8.9.1 Определение приведенной к диапазону преобразований, погрешности преобразований силы постоянного тока.

Определение приведенной к диапазону преобразований погрешности преобразований силы постоянного тока осуществляется в следующей последовательности:

• 6)  собрать измерительную схему согласно рисунку А. 14;

• 7) перевести калибратор в режим воспроизведения силы постоянного тока в соответствии с измерительной схемой;

• 8)  подать на входы преобразователя сигналы силы постоянного тока соответствии с таблицей 13:

Таблица 13 Испытательные сигналы, подаваемые на входы поверяемых преобразователей SL-CL4-20

• 9)  измерить преобразованные значения силы постоянного тока в соответствии с измерительной схемой;

• 10) рассчитать приведенную к диапазону преобразований погрешность преобразований силы постоянного тока по формуле (1).

Результаты считают положительными, если полученные наибольшие значения приведенной к диапазону преобразований погрешности преобразований не превышают значений, представленных в таблице 1.

• 8.10 Определение метрологических характеристик преобразователей SL-1T.

  • 8.10.1 Определение приведенной к диапазону преобразований, погрешности преобразований напряжения постоянного тока.

Определение приведенной к диапазону преобразований погрешности преобразований напряжения постоянного тока осуществляется в следующей последовательности:

• 1)  собрать измерительную схему согласно рисунку А.7;

• 2)  перевести калибратор в режим воспроизведения напряжения постоянного тока в соответствии с измерительной схемой;

• 3)  подать на входы преобразователя сигналы напряжения постоянного тока соответствии с таблицей 14:

Таблица 14 Испытательные сигналы, подаваемые на входы поверяемых преобразователей SL-1T

• 4)  измерить преобразованные значения напряжения постоянного тока в соответствии с измерительной схемой;

• 5)  рассчитать приведенную к диапазону преобразований погрешность преобразований напряжения постоянного тока по формуле (2).

Результаты считают положительными, если полученные наибольшие значения приведенной к диапазону преобразований погрешности преобразований не превышают значений, представленных в таблице 1.

• 8.11 Определение для преобразователя SL-RTD3 разбаланса сопротивления ветвей преобразования силы постоянного тока, передаваемого из взрывобезопасной зоны во взрывоопасную

Определение для преобразователя SL-RTD3 разбаланса сопротивления ветвей преобразования силы постоянного тока, передаваемого из взрывобезопасной зоны во взрывоопасную осуществляется в следующей последовательности:

• 1) собрать измерительную схему согласно рисунку А. 13 приложения А;

• 2) перевести преключатели SA1 и SA2 в положение 1;

• 3) измерить проходное электрическое сопротивление ветви 1 (R_Bi);

• 4) перевести преключатели SA1 и SA2 в положение 2;

• 5) измерить проходное сопротивление ветви 2 (R_b2);

• 6) рассчитать основной разбаланс сопротивления ветвей, по формуле (6).

AR=(R_b2-Rbi)                             (6)

Результаты считают положительными, если разбаланс ветвей не превышает 0,1 Ом.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерения;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке преобразователя в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательном результате поверки, выявленном при выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815.



Начальник отдела испытаний ООО «ИЦРМ»

Инженер категории ООО «ИЦРМ»

Приложение А (обязательное)

SLA-4AI-M

Источникпитании 10 .ЗОВ

Питание

220 В

Рисунок А.1 - Схема подключения преобразователя SL-4AI-M для определения основной приведенной к диапазону преобразований погрешности преобразований силы постоянного тока

Калибратор

Питание

220 В

Питание 220 В

Рисунок А.2 - Схема подключения преобразователя SL-4AI-M для определения основной приведенной к диапазону преобразований погрешности преобразования напряжения постоянного тока

Источник питании 10...30 В

Калибратор

Источник питания 10 . .30 В

Питание

220 В

Калибратор

Калибратор

Питание

220 В

Рисунок А.6 - Схема подключения преобразователя SLA-2O-4-20 для определения основной приведенной к диапазону преобразований погрешности преобразований силы постоянного тока

Рисунок А.7 - Схема подключения преобразователя SL-1T для определения основной погрешности преобразования напряжения постоянного тока, приведенной к диапазону преобразований

Рисунок А.8 - Схема подключения преобразователя SL-RTD4 для определения основной погрешности преобразования силы постоянного тока, приведенной к диапазону преобразований

Рисунок А.9 - Схема подключения преобразователя SL-RTD4 для определения основной погрешности преобразования напряжения постоянного тока, приведенной к диапазону преобразований

Рисунок А. 10 - Схема подключения преобразователя SL-RTD3 для определения основной погрешности преобразования по ветви 1 силы постоянного тока, приведенной к диапазону преобразований

SL-RTD3

Рисунок А.11 - Схема подключения преобразователя SL-RTD3 для определения основной погрешности преобразования по ветви 2 силы постоянного тока, приведенной к диапазону преобразований

Рисунок А. 12 - Схема подключения преобразователя SL-RTD3 для определения основной погрешности преобразования напряжения постоянного тока, приведенной к диапазону преобразований

Рисунок А. 13 - Схема подключения преобразователя SL-RTD3 для определения разбаланса сопротивлений ветвей преобразования силы постоянного, передаваемого из взрывобезопасной зоны во взрывоопасную

Калибратор

Рисунок А. 14 - Схема подключения преобразователя SL-CL4-20 для определения основной погрешности преобразования силы постоянного тока, приведенной к диапазону преобразований

28
