Методика поверки «Преобразователи напряжения измерительные высоковольтные емкостные масштабные серии ПВЕ (модели ПВЕ-10, ПВЕ-35, ПВЕ-110, ПВЕ-220, ПВЕ-330)» (г.р.32575-06)

СОГЛАСОВАНО

Зам. руководителя ГЦИ СИ НИИМЬи^Д.И. Менделеева" Александров

"20" июня 2006 г.

Преобразователи напряжения измерительные высоковольтные

емкостные масштабные серии ПВЕ

(модели ПВЕ-10, ПВЕ-35, ПВЕ-110, ПВЕ-220, ПВЕ-330)

Методика поверки

МС2.727.002 МП

Руководитель лаборатории государственных эталонов в области измерения параметров электрических цепей

г Ю.П. Семенов

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ

• 5 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ..................................................

  • 6.1 Внешний осмотр...............................................................

  • 6.2 Испытание прочности изоляции первичных цепей .........

  • 6.3 Измерение сопротивления изоляции вторичных цепей

  • 6.4 Проверка функционирования..........................................

  • 6.5 Определение основной погрешности.............................

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ....................

  13

  14

ПРИЛОЖЕНИЕ А ФОРМА ПРОТОКОЛА ПОВЕРКИ ПРЕОБРАЗОВАТЕЛЯ ПВЕ

МС2.725.001 МП

Настоящая методика поверки распространяется на преобразователи напряжения высоковольтные емкостные масштабные серии ПВЕ (далее - ПВЕ).

Методика устанавливает объем первичной и периодической поверок ПВЕ, условия поверки, методы и средства поверки и порядок оформления результатов поверки.

Методика распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации ПВЕ.

При использовании методики следует дополнительно пользоваться ГОСТ 8.216-88 «ГСП. Трансформаторы напряжения. Методика поверки».

Межповерочный интервал устанавливается 1 год.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

2 Средства поверки!

• 2.1 При проведении поверки рекомендуется применять средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2

• 2.2 Все используемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке.

• 2.3 Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.

• 2.4 Допускается применение иных средств и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.

• 3.1 При поверке ПВЕ должны быть соблюдены требования безопасности ГОСТ 12.3.019, ГОСТ 22261, ГОСТ 24855, "Правил технической эксплуатации электроустановок потребителей" и «Межведомственных правил охраны труда (ТБ) при эксплуатации электроустановок», а также меры безопасности, изложенные в руководстве по эксплуатации ПВЕ и другого применяемого оборудования.

• 3.2 Лица, допускаемые к поверке ПВЕ, должны иметь квалификационную группу по электро-безопасности не ниже Г/ категории свыше 1000 В и быть официально аттестованы в качестве поверителей.

• 3.3 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

Перед проведением поверки необходимо выполнить следующие операции:

- выдержать ПВЕ в условиях окружающей среды, указанных в пункте 4, не менее 1 ч, если он находился в климатических условиях, отличающихся от указанных в пункте 4;

• - соединить зажимы заземления используемых средств поверки с контуром заземления;

• - подключить ПВЕ и средства поверки к сети переменного тока 220 В, 50 Гц, включить и дать им прогреться в течение времени, указанного в руководстве по эксплуатации.

При внешнем осмотре ПВЕ проверяетгся комплект поставки, маркировка, отсутствие механических повреждений.

• 6.1.1 Комплект поставки должен соответствовать эксплуатационной документации. Комплектность эксплуатационных документов должна соответствовать перечням, указанным в руководстве по эксплуатации.

• 6.1.2 Маркировка должна быть четкой и содержать:

изображение знака государственного реестра по ПР50.2.009;

наименование ПВЕ, номинальные напряжения;

наименование и товарный знак предприятия-изготовителя;

номер ПВЕ по системе нумерации предприятия-изготовителя (номер ПВЕ, указанного на маркировочной планке должен соответствовать номеру, указанному в эксплуатационной документации);

дату изготовления;

вид и номинальное напряжение питания;

символ заземления по ГОСТ Р 51350 ( класс I),

• 6.1.3 ПВЕ не должен иметь механических повреждений, которые могут повлиять на его работу (повреждение корпуса, соединителей, кабелей и других изделий в соответствии с комплектом поставки).

Результаты поверки считаются положительными, если выполняются требования пунктов

6.1.1, 6.1.2, 6.1.3.

Изоляция высоковольтного конденсатора ПВЕ перед проведением первичной поверки должна быть подвергнута испытанию напряжением промышленной частоты 50 Гц между высокопотенциальным выводом и зажимом заземления в течение 5 мин значением в соответствии с таблицей 3.

Таблица 3

Испытание считается успешным, если не произошло полного пробоя или перекрытия изоляции по ГОСТ 1516.2-97.

Образцы ПВЕ, не прошедшие испытания, бракуются и к дальнейшему использованию не допускаются.

Измерение сопротивления изоляции вторичных цепей проводится меязду низковольтным выводом высоковольтного конденсатора КГИ из состава преобразователя ПВЕ и клеммой заземления при помощи мегаомметра при испытательном напряжении 500 В. Отсчет показаний производить через 1 мин после подачи напряжения на испытуемую цепь.

Результат измерения считается положительным, если значение сопротивления изоляции составляет не менее 20 МОм.

Проверку сопротивления изоляции блока усилителя УИН проводят между корпусом и электрическими цепями путем измерения сопротивления мегаомметром при испытательном напряжении 500 В.

Отсчет показаний производить через 1 мин после подачи напряжения на испытуемую цепь.

Произвести измерение сопротивления изоляции последовательно между цепями: входная/выходная (при этом все контакты цепи должны быть замкнуты)- сетевая;

сетевая - корпус;

входная/выходная (при этом все контакты цепи должны быть замкнуты)- корпус.

Результат измерения считается положительным, если значение сопротивления изоляции не менее 20 МОм.

Проверка функционирования выполняется подачей номинального первичного напряжения на вход ПВЕ при подключении к выходу ПВЕ прибора сравнения или вольтметра класса точности не хуже 0,5 % и пределом измерения 240 В. Показания вольтметра должны соответствовать номинальному значению вторичного напряжения.

Результат проверки считается положительным, если выполняются функции масштабного преобразования высокого напряжения.

При поверке ПВЕ определяются следующие метрологические характеристики;

-относительная основная погрешность по напряжению Af;

- абсолютная основная угловая погрешность Ag.

Определение погрешностей выполняют одним из двух следующих методов.

• 6.5.1 Определение относительной основной погрешности напряжения Af и абсолютной основной угловой погрешности Ag методом сличения с эталонным трансформатором выполняют по ГОСТ 8.216-88 с помощью прибора сравнения в следующей последовательности.

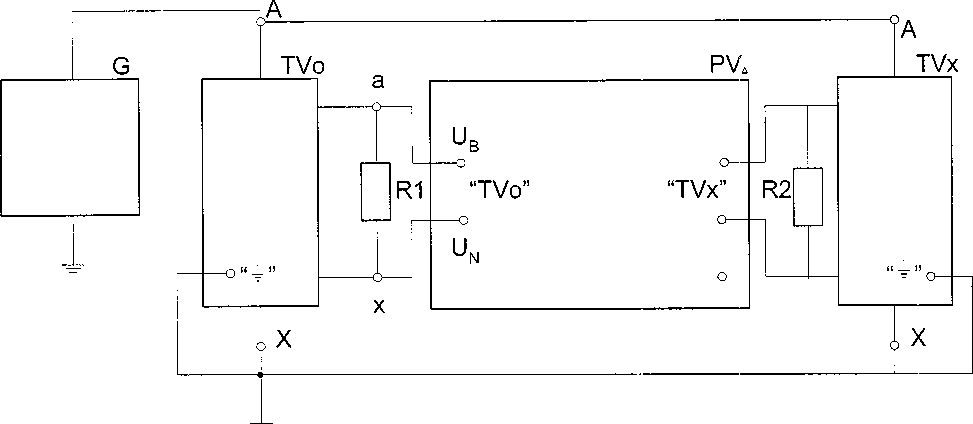

  • 6.5.1.1 Для проведения измерений собирают схему согласно рисунку 1. Эталонный трансформатор TVo подключают к прибору сравнения проводниками сопротивлением не более 0,015 Ом.




    Рисунок 1. Схема поверки методом сличения

    G - источник высокого напряжения; TVo - эталонный трансформатор; R1 - нагрузочное устройство; РУд - прибор сравнения; TVx - ПВЕ; R2 - нагрузка ПВЕ 100 кОм

  • 6.5.1.2 Включают источник высокого напряжения, устанавливают на его выходе значения напряжения Ui , составляющие 40, 80, 100 и 120 % от номинального, указанного в таблице 3. Напряжение контролируют по показаниям прибора сравнения, которое должно быть равно

U2=Ul/K„oM,                                                                      (1)

Где Кном - номинальный коэффициент трансформации эталонного трансформатора.

• 6.5.1.3 Контроль частоты и коэффициента искажений формы напряжения осуществляют по показаниям прибора сравнения или иных средств измерения.

• 6.5.1.4 Погрешности Af и Лд определяются по показаниям прибора сравнения для каждого из значений напряжения Ui и при сопротивлении нагрузки ПВЕ, равном 100 кОм. При использовании в качестве прибора сравнения прибора Энергомонитор З.ЗТ допускается определять погрешности ПВЕ без нагрузки.

Таблица 4

Результаты поверки считаются положительными, если значения основной погрешности не превышают пределов допускаемых погрешностей, приведенных в таблице 4.

6.5.2 Определение относительной основной погрешности напряжения Af и абсолютной основной угловой погрешности Ag методом компарирования токов выполняют по ГОСТ 8.216 при значениях напряжения и нагрузках, указанных в пунктах 6.5.1.2 и 6.5.1.4.

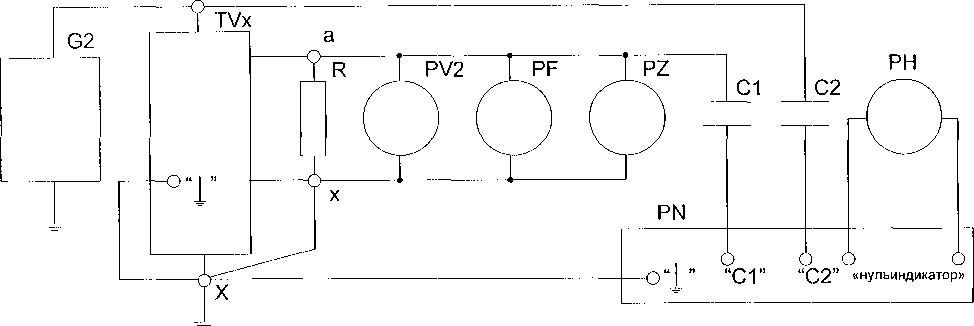

Для проведения поверки собирают схему в соответствии с рисунком 2. Эталонные конденсаторы С1 и С2 должны быть аттестованы в требуемых диапазонах напряжения. Нагрузочное устройство должно иметь сопротивление 100 кОм.

Рисунок 2. Схема поверки методом компарирования токов

G2 - источник высокого напряжения, 25 кВ-А; С1 - низковольтный эталонный конденсатор емкостью не более 6 нФ; С2 - высоковольтный эталонный конденсатор ; R - нагрузочное устройство; PV2 - вольтметр с пределом измерения 150 В; PN - электромагнитный компаратор токов; PF - частотомер; PZ - измеритель нелинейных искажений; TVx - ПВЕ, PH - нульиндикатор ’.

• 6.5.2.1 Вычисляют отношение К1 по формуле:

К1=С1/С2

Вычисленное значение заносят в табл. 5

Фазовый сдвиг 5| соответствует тангенсу угла потерь D1 конденсатора С1 и вычисляется по формуле, мин

51= arctg(Dl)-18O-6O/7x

• 6.5.2.2 Включают источник высокого напряжения, устанавливают на его выходе значение напряжения U1, составляющего 40, 80, 100 и 120 % от номинального, указанного в таблице 4. Фазовый сдвиг 82 соответствует суммарному тангенсу угла потерь D2 схемы, представленной на

' Допускается вместо вольтметра PV2, частотомера PF и измерителя нелинейных искажений PZ использовать энергомонитор З.ЗТ.

рисунке 2, и вычисляется по формуле, мин

52= arctg(D2)T 80-60/71

Результаты измерений отношения входных токов компаратора К2 и фазового угла между ними 52 заносят в таблицу 5.

Погрешность напряжения Af, в процентах, и угловую погрешность Ag, в минутах, вычисляют по формулам;

АК1-К1/(К2-К„ом))-100

где Кном= U1/U2- номинальный коэффициент трансформации ПВЕ;

As -52-51 и заносят в таблицу 5.

Таблица 5

Результаты поверки считаются успешными, если полученные значения погрешностей не превышают значений, приведенных в табл. 4.

• 7.1. ПВЕ, прошедший поверку с положительными результатами, признают годным к эксплуатации и выдают свидетельство о поверке.

• 7.2. На оборотной стороне свидетельства о поверке приводят таблицу с результатами определения основных погрешностей (таблица А1 из приложения А).

• 7.3. Результаты и дату поверки ПВЕ оформляют записью в паспорте (при этом запись должна быть удостоверена клеймом).

• 7.4 ПВЕ, прошедший проверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещается к эксплуатации, и на него выдается извещение о непригодности, с указанием причин его выдачи. Клеймо предыдущей поверки гасится.

• 7.5 Пример рекомендуемой отчетной формы по результатам проведения поверки приведен в приложении А.

ПРОТОКОЛ ПОВЕРКИ

преобразователя напряжения высоковольтного емкостного масштабного ПВЕ-__-_______ зав. №_____

представленного___________________

1 Условия поверки

-температура окружающего воздуха, °C

-относительная влажность воздуха, %__

-атмосферное давление, кПа (мм рт. ст.)

• 2 Внешний осмотр

Вывод: соответствует (не соответствует) требованиям РЭ

• 3 Испытание изоляции первичных цепей (при первичной поверке)

Вывод: соответствует (не соответствует) требованиям РЭ

• 4 Измерение сопротивления изоляции вторичных цепей

Вывод: соответствует (не соответствует) требованиям РЭ

• 5 Проверка функционирования

Вывод: соответствует (не соответствует) требованиям РЭ

• 6 Определение основной погрешности

Сопротивление нагрузки составляет 100 кОм.

Таблица А.1

Вывод; соответствует (не соответствует)

Заключение по результатам поверки: соответствует (не соответствует)

Дата Подпись поверителя

14
