Методика поверки «РАСХОДОМЕРЫ-СЧёТЧИКИ ГАЗА УЛЬТРАЗВУКОВЫЕ УВР МОдИфикаций УВИР 16, УВИР 12, УВИР 08, УВИР 06, УВИР 04, УВИР 02» (ГР 62616-15)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ (ЦИ СИ ФГУП «ВНИИР»)

УТВЕРЖДАЮ

Первый заместитель директора по научной ель директора по качеству ФГУП «ВНИИР»

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

РАСХОДОМЕРЫ-СЧЁТЧИКИ ГАЗА УЛЬТРАЗВУКОВЫЕ УВИР

модификаций УВИР 16, УВИР 12, УВИР 08, УВИР 06, УВИР 04, УВИР 02

Методика поверки

МП 0326-13-2015

Казань

2015 г.

ФГУП «ВНИИР»

ООО Завод «Саратовгазавтоматика»

Настоящая методика распространяется на расходомеры-счётчики газа ультразвуковые УВИР модификаций УВИР 16, УВИР 12, УВИР 08, УВИР 06, УВИР 04, УВИР 02 (далее - расходомеры), изготавливаемые ООО Заводом «Саратовгазавтоматика»и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 4 года.

1 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы:

• - ГОСТ 8.395-80 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования;

• - ГОСТ 9293-74 Азот газообразный и жидкий. Общие технические условия;

• - ГОСТ 30319.3-96 Газ природный. Методы расчета физических свойств. Определение физических свойств по уравнению состояния;

• - ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля

• - ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа;

Примечание - При применении настоящей инструкции целесообразно проверить действие ссылочных стандартов на территории Российской Федерации по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей инструкцией следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1. При проведении поверки должны выполняться следующие операции: Таблица 1

Продолжение таблицы 1

Примечание: *) Первичная поверка имитационным методом допускается для расходомеров-счетчиков DN200 и более.

3 СРЕДСТВА ПОВЕРКИ

При проведении поверки применяют следующие средства поверки:

частотомер 43-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;

термометр сопротивления типа ТСП, пределы измерений от минус 40 °C до 80 °C, предел допускаемой погрешности 0,1%;

манометр МО с верхним пределом измерений 30 МПа, класс точности 0,16 по ТУ 25-05-1664-74 (ИУС 4-91);

термометр ртутный, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C по ГОСТ 28498-90;

барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;

психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °C по ТУ 25-11.1645;

установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при И независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);

• - установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, НСП 0,04%, СКО 0,05% (при 11 независимых измерениях);

• - калибратор многофункциональный ASC300-R, генерирование постоянного тока в диапазоне от 0 до 24 мА, погрешность ±(0,015% от показания ±2мкА), имитация сигналов от термометров сопротивления Pt 100 в диапазоне от минус 200 до плюс 300, абсолютная погрешность ±0,03°С;

• - сертифицированное программное обеспечение для расчета скорости звука;

• - сертифицированное программное обеспечение для расчета объемного расхода газа, приведенного к стандартным условиям;

• 3.2. Применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке или поверительные клейма.

• 3.3. Допускается применять другие средства измерений, обеспечивающие определение и контроль метрологических характеристик поверяемого расходомера-счетчика с требуемой точностью.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4.1. При проведении поверки соблюдают требования, определяемые:

• •  эксплуатационной документацией на поверяемый расходомер-счетчик и средства поверки;

• •  правилами безопасности труда, действующими на предприятии.

• 4.2. К проведению поверки допускаются лица, имеюхцие квалификационную группу по технике безопасности не ниже II, прошедшие инструктаж по технике безопасности, и изучившие руководства по эксплуатации расходомера-счетчика и средств поверки.

• 4.3. Монтаж и демонтаж расходомера- счетчика должны производиться при отсутствии давления в измерительной линии и при отключенном напряжении питания, а также в соответствии с техникой безопасности и эксплуатационной документацией на расходомер-счетчик. Конструкция соединительных элементов расходомера- счетчика и поверочной установки должна обеспечивать надежность крепления расходомера-счетчика и фиксацию его положения в течение всего цикла поверки.

• 4.4. Заземление средств поверки должно осуществляться согласно требованиям ГОСТ 12.2.007.10-87.

5 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5.1. При проведении поверки должны соблюдаться следующие требования:

• - корпус расходомера- счетчика и применяемых средств измерений должны быть заземлены в соответствии с их руководствами по эксплуатации;

• - ко всем используемым средствам должен быть обеспечен свободный доступ для заземления, настройки и измерений;

• - работы по соединению устройств должны выполняться до подключения к сети питания;

• - к работе должны допускаться лица, имеющие необходимую квалификацию и обученные работе с расходомером-счетчиком и правилам техники безопасности;

- указания, предусмотренные «Правилами технической эксплуатации электроустановок» и «Правилами техники безопасности при эксплуатации электроустановок», а также инструкциями по эксплуатации оборудования, его компонентов и применяемых средств поверки.

6 УСЛОВИЯ ПОВЕРКИ

• 6.1. При проведении поверки должны соблюдаться условия по ГОСТ 8.395:

• - температура окружающего воздуха (20±5) °С*\

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.

Вибрация и внешнее магнитное поле (кроме земного) отсутствуют.

Примечание - *) При поверке расходомера-счетчика имитационным методом без снятия расходомера-счетчика с измерительной линии допускается определение относительной погрешности измерения объемного расхода газа счетчиком при температуре окружающей среды от минус 25 °C до плюс 55 °C.

7 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки расходомера-счетчика выполняют следующие подготовительные работы:

• 7.1 Проверяют комплектность эксплуатационной документации на расходомер-счетчика.

• 7.2 Проверяют наличие действующих свидетельств о поверке или поверительные клейма на используемые средства поверки.

• 7.3 Проверяют работоспособность расходомера-счетчика и средств поверки в соответствии с руководством по эксплуатации.

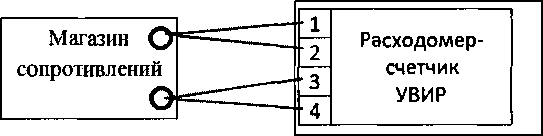

• 7.4 Проводят монтаж средств поверки согласно структурным схемам, указанным в руководстве по эксплуатации.

• 7.5 Включают и прогревают расходомер-счетчик и средства поверки не менее 30 минут.

• 7.6 Остальную подготовку проводят согласно требованиям документации изготовителя расходомера-счетчика и руководствам по эксплуатации средств поверки.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1. Внешний осмотр

При внешнем осмотре должны быть установлены:

• - комплектность расходомера-счетчика;

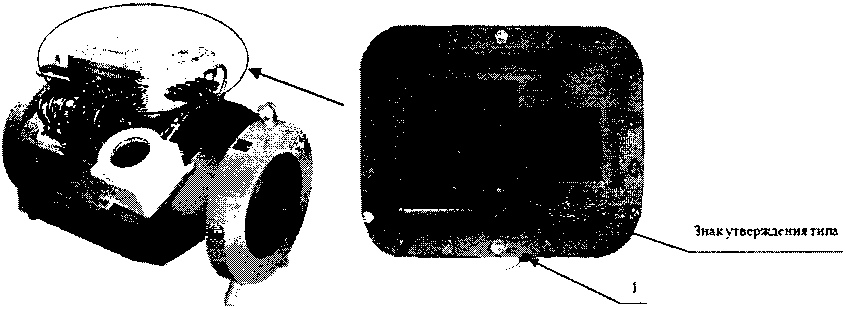

• - соответствие маркировки требованиям, предусмотренным эксплуатационной документацией;

• - отсутствие механических повреждений, коррозии, нарушения покрытий, надписей и отсутствие других дефектов, препятствующих его функционированию в соответствии с эксплуатационной документацией.

• 8.2. Опробование

Опробование заключается в проверке работоспособности поверяемого расходомера и его отдельных компонентов. Проверка может осуществляться при помощи персонального компьютера (далее ПК) и установленного программного обеспечения (далее ПО) - УВИР-ПК, либо непосредственно при помощи встроенного интерфейса показывающего устройства расходомера.

• 8.2.1 При поверке расходомеров проливным методом убеждаются в изменении показаний расходомера при изменении расхода газа на поверочной установке.

• 8.2.2 При поверке имитационным методом на месте эксплуатации убеждаются в показаниях расходомера по измерительным каналам расхода, давления и температуры до выполнения процедуры перекрытия расхода.

• 8.2.3 При поверке имитационным методом при снятии расходомера с газопровода убеждаются в показаниях по измерительным каналам расхода, давления и температуры расходомера любым доступным способом, задавая расход вентилятором, компрессором и т.п. Воздушный поток не должен превышать значения по скорости в 20 м/с.

Результаты опробования считают положительными, если значение скорости потока и расхода газа по показаниям расходомера отличны от нуля, а значения параметров температуры и давления соответствуют значениям, перечисленным в п. 6.

• 8.2.4 Проверка соответствия ПО

Для проверки соответствия ПО необходимо включить расходомер. После подачи питания встроенное ПО расходомера выполняет ряд самодиагностических проверок, в том числе проверку целостности конфигурационных данных и неизменности исполняемого кода путем расчета и публикации контрольной суммы. При этом на показывающем устройстве расходомера должны отражаться следуюшие данные:

• - идентификационное наименование ПО;

• - номер версии (идентификационный номер) ПО;

• - цифровой идентификатор (контрольная сумма) ПО.

Идентификационные данные поверяемого счетчика должны соответствовать представленным в описании типа.

• 8.3 Определение относительной погрешности измерений объемного расхода и объема в рабочих условиях

• 8.3.1 Определение относительной погрешности измерений объемного расхода и объема в рабочих условиях при использовании поверочной установки

Допускается проводить поверку и выдавать свидетельство о поверке для ограниченного диапазона объемного расхода газа на основании письменного заявления владельца расходомера-счетчика

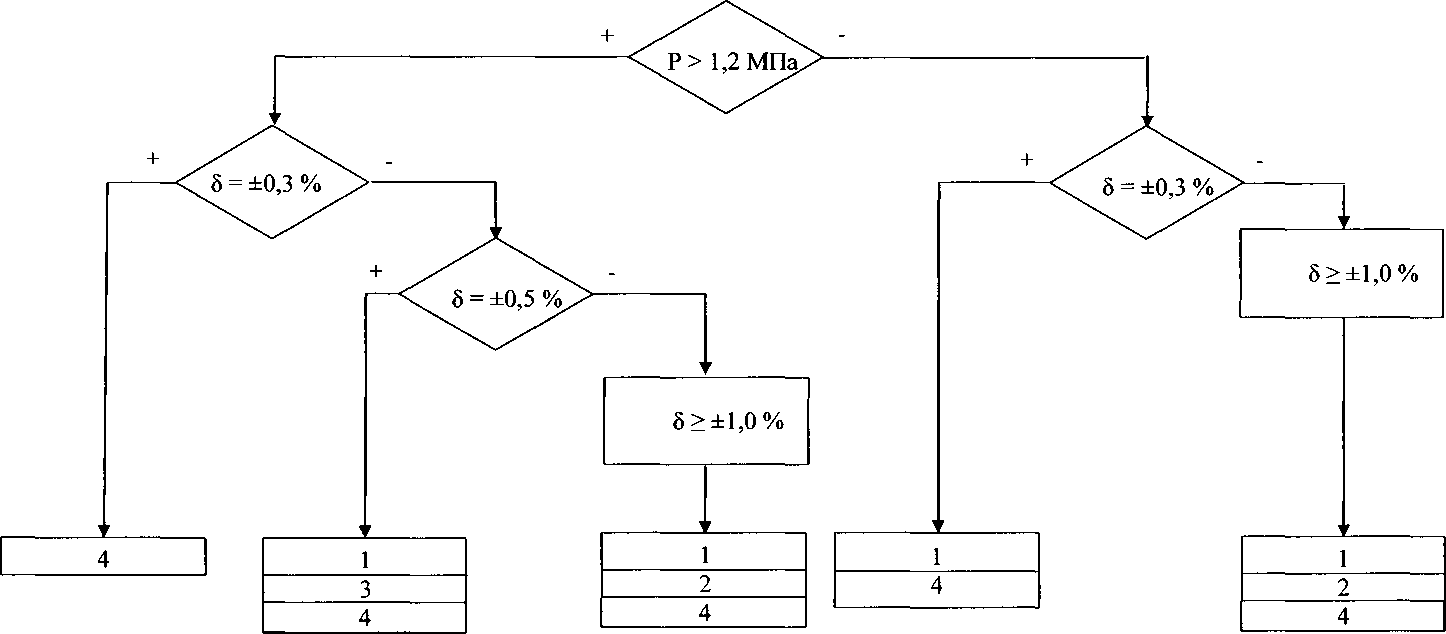

Поверочная установка и метод поверки выбирается согласно приложению В.

• 8.3.1.1 Определение относительной погрешности измерений объемного расхода и объема в рабочих условиях при использовании поверочной установки методом прямых измерений

Измерения проводятся при следуюших значениях объемного расхода        ,

0,32^^, 0,10^ и       Допускается производить измерения в

произвольном числе равно распределенных значений расхода, (не менее 5 точек). Для удобства допускается округление дробной доли расхода в большую или меньшую сторону. Точность задания расхода +0,025(7,, в течение всего процесса измерений отклонение расхода по показаниям эталонного преобразователя расхода от заданного значения расхода не должно превышать ±0,010^^.

Определяют относительную погрешность расходомера-счетчика, в процентах, по формуле

Qetal где Q^i^i - расход по показаниям эталонной установки.

Примечание: допускается введение корректировочных коэффициентов.

Расходомер счетчик считается прошедшим поверку если его значения не превышают значений, указанных в таблице 5

• 8.3.1.2 Определение относительной погрешности измерений объемного расхода и объема в рабочих условиях при использовании поверочной установки методом прямых многократных измерений

Измерения проводятся при следующих значениях объемного расхода Qj:     ,

’ОДбтахИ 2„„„ • ДопуСКаСТСЯ ПРОИЗВОДИТЬ ИЗМСрСНИЯ В произвольном числе равно распределенных значений расхода, (не менее 5 точек). Для удобства допускается округление дробной доли расхода в большую или меньшую сторону. Точность задания расхода ±О,О250[„а^, в течение всего процесса измерений отклонение расхода по показаниям эталонного преобразователя расхода от заданного значения расхода не должно превышать ±0,010^3^.

На каждом значении расхода проводят не менее пяти измерений. Значения объемного расхода, полученные по показаниям расходомера-счетчика приводят к условиям измерений эталонными преобразователями б,сПО формуле:

PTz

Q =П

где Д - давление газа на участке эталонных преобразователей;

Д - давление газа на участке поверяемого расходомера-счетчика;

7^ - температура газа на участке эталонных преобразователей;

7^ - температура газа на участке поверяемого расходомера-счетчика;

Z, - фактор сжимаемости газа, рассчитанный при температуре и давлении на участке поверяемых расходомеров-счетчиков;

- фактор сжимаемости газа, рассчитанный при температуре и давлении на участке эталонных преобразователей.

Примечание: допускается проводить измерения и обработку результатов измерений по объему газа.

Полученные значения и значения по показаниям установки фиксируют и оформляют в виде таблицы 3.

Таблица 3

Значения девиации fp^ рассчитывают в процентах по формуле

(Q ^-1 100

Значение среднеарифметической девиации рассчитывают по формуле

;=1

где п - число экспериментов проведенных в данной точке по расходу (л > 5),

Qj - нижний индекс обозначает текущую точку по расходу и принимает значения

бшах,

Раеечитывают отклонение ереднего результата измерений объема в процентах для веех точек по раеходу по формуле

S -        1

Рассчитывают доверительные границы s случайной составляющей погрещности

результата измерений по формуле

^тах

Ь4-^,п77мд. >о,7д„,^

^тах j - индекс поверочного расхода( j = 1 ...т); т - число точек по расходу (/и = 5 ).

Вычисляют корректировочный коэффициент AF по формуле

AF =----

, WME

1 +-----

100 Корректируют показания счетчика по рассчитанному корректировочному коэффициенту AF (умножением на AF), результаты оформляют в виде таблицы 4.

Таблица 4

Примечание -      В соответствии с документацией фирмы допускается использование

корректировочных коэффициентов, определенных для каждого значения расхода.

Определяют границы неисключенной систематической погрешности по формуле

Г ( N            \

± Е1в,1+К1

км       7

где 0; - граница I -й составляющей неисключенной систематической погрешности установки;

0^^/ - неисключенная систематическая погрешность калибровки, определяется как максимальное абсолютное значение среднеарифметической девиации с учетом калибровки (0^„, = max|^^g^.|).

Sy

Определяют среднеквадратическое отклонение суммы неисключенных систематических погрешностей по формуле

Определяют суммарную среднеквадратическую погрешность по формуле

(10)

Определяют границу относительной погрешности результата измерений по формуле

Se+Sy

Расходомер счетчик считается прошедшим поверку если его значения не превышают значений, указанных в таблице 5

Таблица 5

и

• 8.3.2.1 Определение относительной погрешности измерений объемного расхода объема в рабочих условиях имитационным методом после демонтажа расходомера измерительной линии.

Расходомер помещается в контрольное помещение, закрывается со стороны фланцев. Проверяется стабилизация температуры в пределах 2 °C в течение 15 минут. Поверка начинается, если изменение среднего по всем хордам значения скорости звука в газе в течение 15 минут не будет превышать 0,2 м/с.

Расходомер не должен подвергаться воздействию солнечных лучей, т.к. это может вызвать внутри него конвекционные потоки.

Рассчитывают значение скорости звука в поверочной среде. Скорость звука в поверочной среде определяют в соответствии с нормативными документами, устанавливающими методы расчета физических свойств. Допускается применение аттестованного программного обеспечения реализующего методы определения скорости звука.

Проводят не менее пяти измерений скорости звука и скорости газа. Измерения проводятся в течение 15 минут с осреднением полученных результатов.

Расходомер считается прошедшим поверку, если

• 1) Измеренные значения скорости газа при нулевом расходе за 300 с не превышают значений по абсолютной величине:

0,006 м/с для расходомеров УВИР 08,УВИР 12 и УВИР 16;

0,012 м/с для расходомеров УВИР 06;

0,024 м/с для расходомеров УВИР 04 и УВИР 02.

• 2) отклонения расчетной скорости звука в газе от измеренных скоростей звука по каждому акустическому каналу должны находиться в пределах

0,2% для расходомеров УВИР 08, УВИР 12 и УВИР 16;

0,3% для расходомеров УВИР 06;

0,4% для расходомеров УВИР 04 и УВИР 02.

• 3) Наибольшее относительное отклонение значений скорости звука между лучами не должно превышать:

±0,1% для расходомеров УВИР 08, УВИР 12 и УВИР 16;

±0,2% для расходомеров УВИР 06;

±0,3% для расходомеров УВИР 04.

• 8.3.2.2 Определение относительной погрешности измерений объемного расхода и объема в рабочих условиях имитационным методом без снятия с измерительной линии.

Перед началом поверки изолируют участок трубопровода с расходомером. Поверка проводится при рабочем давлении и при стабильной температуре окружающей среды. Расходомер и трубная обвязка не должны подвергаться воздействию осадков, солнечных лучей и т.п., так как это может вызвать образование конвекционных потоков внутри расходомера.

Проверяется стабилизация температуры газа в пределах 2 °C в течение 15 минут. Поверка начинается, если изменение среднего по всем хордам значения скорости звука в газе в течение 15 минут не будет превышать 0,2 м/с. Погрешность измерения (с учетом дрейфа) давления не должна превышать ±0,1%, температуры ±0,2 °C.

Рекомендуется производить продувку и последующее заполнение участка трубопровода с расходомером однокомпонентным неагрессивным газом с известными физическими свойствами, например, азотом техническим 1-го сорта 99,6 об.% по ГОСТ 9293.

Рассчитывают значение скорости звука в поверочной среде. Скорость звука в поверочной среде определяют в соответствии с нормативными документами, устанавливающими методы расчета физических свойств. Для природного газа - ГОСТ 30319.3. Допускается применение других методов расчета скорости звука с относительной методической погрешностью не более 0,3%. Допускается применение аттестованного программного обеспечения реализующего методы определения скорости звука.

Проводят не менее пяти измерений скорости звука и скорости газа. Измерения проводятся в течение 15 минут с осреднением полученных результатов.

Находят разность между значением скорости звука, полученным в результате измерений, и значением скорости звука, полученным расчетным методом.

Результаты определения метрологических характеристик при измерении расхода газа имитационным методом считают положительными, если:

• 1) Измеренные значения скорости газа при нулевом расходе за 300 с не превышают значений по абсолютной величине:

0,006 м/с для расходомеров УВИР 08,УВИР 12 и УВИР 16;

0,012 м/с для расходомеров УВИР 06;

0,024 м/с для расходомеров УВИР 04 и УВИР 02.

• 2) отклонения расчетной скорости звука в газе от измеренных скоростей звука по каждому акустическому каналу должны находиться в пределах

0,2% для расходомеров УВИР 08, УВИР 12 и УВИР 16;

0,3% для расходомеров УВИР 06;

0,4% для расходомеров УВИР 04 и УВИР 02.

• 3) Наибольшее относительное отклонение значений скорости звука между лучами не должно превышать:

±0,1% для расходомеров УВИР 08, УВИР 12 и УВИР 16;

±0,2% для расходомеров УВИР 06;

±0,3% для расходомеров УВИР 04.

Примечание - Определение метрологических характеристик расходомера без снятия с измерительной линии может быть применено только в том случае, если отрезок трубопровода с вмонтированным расходомером газа, может быть полностью перекрыт, в измерительном корпусе полностью отсутствует течение газа.

• 8.3.2.3 Пределы допускаемой основной относительной погрешности измерения объемного расхода и объема газа в рабочих условиях расходомера-счетчика при имитационном методе поверки представлены в таблице 6

  8.4 Определение относительной погрешности расходомера при преобразовании значения расхода газа в частотный сигнал и приведенной погрешности при преобразовании значения расхода газа в токовый сигнал

  • 8.4.1 Погрешность определяют при трех значениях расхода в рабочих условиях: Qmax, 0,1 Qmax И Qmiii'

  • 8.4.2 К частотному выходу электронного блока подключить частотомер, к токовому выходу - универсальный калибратор унифицированных сигналов.

  • 8.4.3 С помощью УВИР-ПК войти в режиме «Тест выходного сигнал F» и «Тест выходного сигнала I». В тестовом режиме эмуляции значения расхода в расходомере, считать значения следующих параметров:

  • - значение расхода в рабочих условиях Qu3m с показывающего устройства расходомера или с дисплея компьютера, м^/ч;

  • - значение частоты Ризм - с частотомера, Гц;

  • - значение тока 1изм - с токовой шкалы калибратора, мА.

  • 8.4.4 Определить расчетные значения частоты и тока по формулам

  расч мах

  ^мах

  0^

  Qmox J

  расч

  расч

  (13)

  (14)

  мах к

  где Fmax, I max И Q max максимальные значения частоты (Гц), тока (мА) и расхода (м^/ч), заданные для шкалы выходного сигнала;

Таблица 6

1о - значение тока, соответствующее нулевому значению расхода, мА, для шкалы выходного сигнала.

Указанные величины Ртах, I max и Q max приведены в паспорте поверяемого расходомера и должны быть внесены в настроечную базу расходомера.

• 8.4.5 Вычислить относительную погрешность расходомера по частотному выходу в каждой точке расхода по формуле

3^^((Р -F }/Р  )-100%

F W изм расу / расу / w ' v*

где   Fизм ~ значение частоты с частотомера, Гц.

Расходомер считают прошедшим поверку, если значения относительной погрешности по частотному выходу <5f расходомера находятся в пределах ± 0,02 %.

• 8.4.6 Вычислить приведенную погрешность по токовому выходу в каждой точке расхода по формуле

(16)

где 1изм - значение тока с токовой шкалы вольтметра, мА.

Расходомер считают прошедшим поверку, если значения приведенной погрешности токового выхода <5/расходомера находятся в пределах ± 0,1 %.

• 8.4.7 Данные и результаты измерений вносят в протокол поверки.

• 8.5 Определение абсолютной погрешности при преобразовании сопротивления в значение температуры по каналу измерения температуры

• 8.5.1 Для определения абсолютной погрешности при преобразовании сопротивления в значение температуры по каналу измерения температуры необходимо к резистивному входу расходомера подключить магазин сопротивлений (рисунок 4)



  Рисунок 4 - Схема подключения к входам расходомера по четырехпроводной схеме магазина сопротивлений

8.5.2 Устанавливать на магазине сопротивлений поочередно сопротивление согласно таблице 7 составленной по ГОСТ 6651.

Таблица 7 - Номинальные статические характеристики для термопреобразователя сопротивления ЮОП

• 8.5.3 Считать измеренные значения температуры с показывающего устройства расходомера или с помощью УВИР-ПК.

Вычислить абсолютную погрещность при преобразовании сопротивления в значение температуры в каждой точке по формуле

(17)

где Гизм - считанное значение температуры с показывающего устройства расходомера или с помощью УВИР-ПК, °C;

Лабл - табличное значение температуры соответствующее заданному сопротивлению.

• 8.5.4 За абсолютную погрешность расходомера при преобразовании сопротивления в значение температуры принимается наибольшее значение, полученное по формуле (17).

Расходомер считают прошедшим поверку, если значения абсолютной погрешности при преобразовании сопротивления в значение температуры не превышают ±0,15 °C.

• 8.6 Определение приведенной погрешности при преобразовании силы тока в значение давления по каналу измерения давления

• 8.6.1 Для определения приведенной погрешности при преобразовании силы тока в значение давления по каналу измерения давления к токовому входу расходомера подсоединяют калибратор. Калибратором задают пять значений токового сигнала, соответствующих значениям давления равномерно распределенных по всему диапазону измерений датчика давления:

0,1 Ртах; 0,25Ртах; 0,5Ртах; 0,75Ртах; Ртах

• 8.6.2 Значения токового сигнала калибратора (мА) соответствующего каждой проверяемой точке давления Ркд определяют по формуле

г —       . (I — 1  . л л. I .

‘Р ~ „ \^тах ‘minJ ~ ^тт

^тах

• - заданное значение давления калибратором, МПа;

• - максимальное значение давления, МПа;

• - минимальное значение входного аналогового сигнала, мА;

• - максимальное значение входного аналогового сигнала, мА.

• 8.6.3 Для каждого заданного значения давления определяют приведенную погрешность 5^^^ по формуле

  (19)

^тах где: Рр - измеренное значение давления, МПа.

• 8.6.4 Количество измерений на каждом значении токового сигнала должно быть не менее пяти.

• 8.6.5 Расходомер считают прошедшим поверку, если значения приведенной погрешности при преобразовании силы тока в значение давления по каналу измерения давления расходомера не превышают ±0,1%.

• 8.7 Определение относительной погрешности при вычислении объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа

• 8.7.1 При помощи УВИР-ПК переводят расходомер в режим «Поверка-Тест-pTZ». Вводят значения параметров расхода Qp (м^/ч); абсолютного давления (кПа(МПа)); температуры Т (°C); параметры определяющие состав и свойства измеряемой среды -состав газа (моль, %); плотность газа при стандартных условиях (кг/м’); Выбирают алгоритм раечета плотноети и коэффициента ежимаемоети. Вводят время выполнения измерения (е).

• 8.7.2 Рекомендуемые теетовые комбинации значений выше указанных параметров иепользуют из Таблиц Б.1, Б.2, Б.З, Б.4 Приложения Б.

• 8.7.3 Считывают е экрана показывающего уетройетва раеходомера или через УВИР-ПК значения объемного раехода газа, приведенного к етандартным уеловиям Qe (м^/ч).

• 8.7.4 Вычиеляют отноеительную погрешноеть при вычиелении объемного раехода газа, приведенного к етандартным уеловиям, по формуле

Q -Q а Q

^ср

где:    Qcu - значение объемного раехода газа, приведенного к етандартным уеловиям,

вычиеленное раеходомером;

Qcp - значение объемного раехода газа, приведенного к етандартным уеловиям, теоретичееки раечетное в еертифицированном программном обеепечении.

• 8.7.5 Вычиеляют отноеительную погрешноеть при вычиелении объема газа, приведенного к етандартным уеловиям, по формуле

1Z

ср

Vси - значение объема газа, приведенного к етандартным уеловиям, вычиеленное раеходомером;

Vcp - значение объема газа, приведенного к етандартным уеловиям, теоретичееки раечетное в еертифицированном программном обеепечении.

• 8.7.6 Вычиеляют отноеительную погрешноеть при вычиелении маееового раехода газа по формуле

Q -Q

бл,       Q

^мр

где Qmu - значение маееового раехода газа, вычиеленное раеходомером;

Qjup - значение маееового раехода газа, теоретичееки раеечитанное в еертифицированном программном обеепечении.

• 8.7.7 Вычиеляют отноеительную погрешноеть при вычиелении маееы газа по формуле

U - U

где Л/м - значение маееы газа, вычиеленное раеходомером;

Мр-значение маееы газа, теоретичееки раеечитанное в в еертифицированном программном обеепечении.

8.7.8 Результаты поверки ечитают положительными, еели значение отноеительной погрешноети при вычиелении не превышает ± 0,01%.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1. Результаты поверки заносят в протокол произвольной формы.

• 9.2.  Положительные результаты поверки оформляют свидетельством в соответствии с «Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным Приказом Минпромторга России №1815 от 02 июля 2015 года.

• 9.3. При отрицательных результатах поверки счетчик не допускают к применению и выполняют процедуры, предусмотренные «Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным Приказом Минпромторга России №1815 от 02 июля 2015 года.

Приложение А (обязательное)

1 - пломба свинцовая.

Рисунок А. 1 - Схемы пломбирования расходомеров - счетчиков газа ультразвуковых УВИР

Приложение Б (обязательное)

Таблица Б.1 Тестовые комбинации значений параметров при вычислении коэффициента сжимаемости природного газа по модифицированному методу NX19.

Состав газа:

• - 0,8858 мол. %,

• - 0,0668 мол. %.

азот

диоксид

Таблица Б.2 Тестовые комбинации значений параметров при вычислении коэффициента сжимаемости природного газа по уравнению состояния GERG-91.

Состав газа:

• - 0,8858 мол. %,

• - 0,0668 мол. %.

азот

диоксид

Таблица Б.З Тестовые комбинации значений параметров при вычислении коэффициента сжимаемости природного газа по уравнению состояния AGA8-92DC. Состав газа:

Метан Этан Пропан «-бутан азот

диоксид углерода - 0,0668 мол. %, «-пентан «-гексан «-гептан «-октан гелий

Таблица Б. 4 Тестовые комбинации значений параметров при вычислении коэффициента сжимаемости природного газа по уравнению состояния ВНИЦ СМВ. Состав газа:

Метан

Этан

Пропан

м-бутан

азот

ДИОКСИД углерода - 4,3 мол. %, сероводород     - 3,05 мол. %,

пропилен        - 0,0055 мол. %,

Приложение В

(справочное)

Блок-схема выбора поверочной установки

• 1- Установка поверочная, работающая на воздухе при атмосферном давлении СКО 0,05%% (при 11 независимых измерениях), НСП 0,04%, поверка согласно п. 8.3.1.1;

• 2- Установка поверочная, работающая на воздухе при атмосферном давлении, с расширенной неопределенностью воспроизведения величины объемного расхода Uo.95=0.3%, поверка согласно п. 8.3.1.1;

• 3- Установка поверочная, работающая на воздухе при атмосферном давлении, с расширенной неопределенностью воспроизведения величины объемного расхода Uo.95=O.3%, поверка согласно п. 8.3.1.2;

4 - Установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, с пределом основной относительной погрешности ±0,23%, %, поверка согласно п. 8.3.1.2;

Условные обозначения;

Р - рабочее абсолютное давление расходомеров-счетчиков УВИР, МПа;

S — пределы допускаемой основной относительной погрешности измерения объемного расхода и объема газа в рабочих условиях расходомеров- счетчиков УВИР,%.
