Методика поверки «ГСИ. Аспиратор воздуха автоматический одноканальный АВА 1» (435-181-2020МП)

УТВЕРЖДАЮ

Заместитель генерального директора ФБУ «Тест-^Петербург»

___Р.В. Павлов

//■        2020 г.

Государственная система измерений

АСПИРАТОР ВОЗДУХА АВТОМАТИЧЕСКИЙ ОДНОКАНАЛЬНЫЙ АВА 1

Методика поверки

435-181-2020МП

Санкт-Петербург

2020 г.

Настоящая методика поверки распространяется на аспираторы воздуха автоматические одноканальные АВА 1 (далее - аспираторы), предназначенные для отбора взвешенных в воздухе частиц на фильтры АФА и измерений объёма прокачанного воздуха, и устанавливает методы и средства первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1.1 При проведении поверки выполняются операции приведенные в таблице 1.

Таблица 1

• 2.1 При проведении поверки применяют следующие средства поверки:

• -  счетчик газа В К G16, диапазон измерений от 1,6 до 25 м³/ч, ПГ ±1,5 %; секундомер СОПР-1-2А по ГОСТ 5072-79, КТ 3;

• -  мегаомметр М 4100/3, рабочее напряжение до 500 В, КТ 2,5;

• -  прибор комбинированный Testo 622, от минус 10 до 60 °C, ПГ ±0,4 °C; влажность от Юдо 95 %, ПГ ±0,3 %; от 300 до 1200 гПа, ПГ ±5 гПа.

Примечание - Допускается использовать средства поверки других типов, метрологические характеристики которых не хуже указанных.

• 2.2 Средства поверки, приведенные в п. 2.1, должны иметь действующие свидетельства о поверке.

• 3.1 При проведении поверки должны соблюдаться требования техники безопасности, приведенные в разделе 6 ЕМИЮ.933052.060 ПС паспорта и руководства по эксплуатации на аспиратор воздуха автоматический одноканальный АВА 1.

• 4.1 К проведению поверки допускают лиц, изучивших эксплуатационные документы на аспиратор и средства поверки, настоящую рекомендацию и аттестованные в качестве поверителя.

• 5.1 При проведении поверки соблюдают следующие условия:

• - температура окружающей среды                       (20±5) °C;

• - атмосферное давление                                  от 90,6 до 104,8 кПа;

• - относительная влажность воздуха                       от 30 до 80 %;

• - отклонение напряжения питания от номинального        ±2 %;

• - отклонение частоты питания

переменного тока от номинальной                      ±1 Гц.

• 6.1 Перед проведением поверки выполняют следующие работы:

• - проверяют выполнение условий разделов 2-4 настоящей методики;

• - проверяют наличие действующих свидетельств о поверке на средства поверки;

• - подготавливают к работе средства поверки, перечисленные в п. 2.1, в соответствии с их эксплуатационными документами.

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре устанавливают:

• - соответствие маркировки и комплектности аспиратора требованиям НД;

• - отсутствие внешних повреждений, влияющих на работоспособность аспиратора;

• - четкость всех надписей на лицевой панели;

• - исправность органов управления, настройки и коррекции (кнопки, переключатели, тумблеры).

В случае несоответствия какому-либо требованию аспиратор считается непригодным к применению и дальнейшей поверке не подлежит.

• 7.2 Опробование

  • 7.2.1 Проверка электрического сопротивления изоляции

Проверку сопротивления изоляции аспиратора между закороченной сетевой вилкой и клеммой для заземления проводят в нормальных условиях при температуре (20±5) °C и относительной влажности не более 80 % мегомметром рабочим напряжением 500 В.

Через одну минуту после приложения измерительного напряжения зафиксировать по шкале мегомметра величину сопротивления изоляции.

Аспиратор считается выдержавшим испытание, если сопротивление изоляции не менее 7 МОм.

• 7.2.2 Проверка герметичности

Герметичность аспиратора проверяют следующим образом:

• - включить аспиратор, повернуть ручку ВРЕМЯ ОТБОРА МИН вправо до щелчка и установить ручкой РАСХОД стрелку дифманометра-напоромера на деление 300 Па;

• - заглушить штуцер измерительного канала;

• - следить за показаниями дифманометра-напоромера.

Результаты проверки считаются положительными, если в течение 5 с перемещение стрелки дифманометра-напоромера не превышает 2 делений шкалы.

7.3 Определение пределов задания объемного расхода совмещают с определением основной относительной погрешности.

Определение пределов задания расхода проводят для значений шкалы дифманометра-напоромера 190 и 600 Па. Расход Q о ₉ дм³/мин рассчитывается по формуле (1) и сравнивается со значением на графике в паспорте аспиратора:

где: т - время, измеренное секундомером при прохождении объема ^v о через аспиратор, мин;

V_o - объем воздуха, измеренный аспиратором и приведенный к нормальным условиям (температура 20°С, давление 760 мм рт.ст), дм³

V_o = 0,3855 --—                            (2)

С273,15 -ьг>

V_A - объем воздуха, прошедший через аспиратор по формуле (3), дм³;

Р - атмосферное давление, мм рт.ст.;

t - температура окружающего воздуха, °C.

Результаты поверки считаются положительными, если значения измеренных пределов задания расходов отклоняются от значений, определённых по графику не более чем на ±5 %.

• 7.4. Определение основной относительной погрешности.

• 7.4.1. Собрать схему подключения в соответствии с рисунком 1 Приложения А.

К входному штуцеру счетчика газа ВК G16 (2) подсоединить фильтродержатель ИРА-20-1 Пл-25 с фильтром АФА ВП-20 и подложкой (1). Выходной штуцер счетчика газа соединить с входным штуцером (3) газового счетчика аспиратора (4). Оба соединения выполняются с помощью силиконовой трубки (внутренний диаметр 25 мм, толщина стенки 3 мм) так, чтобы силиконовая трубка не имела перегибов и заломов.

• 7.4.2. Включить аспиратор в сеть или подсоединить к источнику питания постоянного напряжения (12±1,2) В с помощью шнура питания. Установить переключатель РЕЖИМЫ в положение РУЧНОЙ.

• 7.4.3. Включить аспиратор тумблером ВКЛ, повернуть вправо до щелчка ручку ВРЕМЯ ОТБОРА МИН. и задать время работы аспиратора 30 мин.

• 7.4.4. Установить ручкой РАСХОД стрелку дифманометра-напоромера на деление 190 Па. Через 1 мин выключить тумблер ВКЛ.

• 7.4.5. Зафиксировать показания счетчика аспиратора (Vi, m^j) и показания счетчика газа ВК G16 (У|д, м³), а затем включить тумблер ВКЛ. Во время измерения стрелка дифманометра-напоромера должна находиться на делении 190 Па, при необходимости проводить корректировку положения стрелки при помощи ручки РАСХОД. Время измерения объема не менее 5 мин.

• 7.4.6. Выключить аспиратор по истечении 5 мин и зафиксировать показания счетчика аспиратора (У₂, м³) и показания счетчика газа ВК G16 (У₂д, м³).

• 7.4.7 Увеличивая расход воздуха, повторить операции по пп. 7.4.3-7.4.6, при положениях стрелки напоромера на делениях 300, 450 и 600 Па. На делении 600 Па измерение провести дважды. Если стрелка дифманометра-напоромера не выводится на деление 600 Па, снять показания при максимально достижимом расходе воздуха, отметив количество делений.

• 7.4.8 Повторить операции по пп. 7.4.3-7.4.6, уменьшая расход воздуха, при положениях стрелки дифманометра-напоромера на делениях 450, 300, 190 Па.

Таким образом, для каждой точки будет проведено два измерения.

• 7.4.9 Рассчитать объем воздуха (У_А, дм^?), прошедший через аспиратор по формуле:



Рассчитать объем воздуха, измеренный счетчиком газа ВК G16 (Уд, м³) по формуле :

Уд=Т000(У₂д-У1д)                                  (4)

Основная относительная погрешность аспиратора для каждого измерения рассчитывается по формуле:

И -V

• 8 = —----100%

где: V_A - объем воздуха, прошедший через аспиратор, рассчитанный по формуле (3), дм^J;

Уд - действительное значение объема воздуха, измеренное счетчиком газа ВК G16, рассчитанное по формуле (4).

Результаты поверки считаются положительными, если значение основной относительной (8) погрешности в каждой точке не превышает ±5 %.

• 8.1 Результаты поверки вносят в протокол по форме, приведенной в приложении Б.

• 8.2 При положительных результатах поверки аспиратор признают годным к применению, наносят поверительное клеймо и оформляют свидетельство о поверке или делают запись в паспорте, заверяемой подписью поверителя и знаком поверки.

• 8.3 При отрицательных результатах поверки аспиратор признается непригодным к применению, выпуск в обращение аспиратора запрещается и выдается извещение о непригодности.

Разработал:

Ведущий инженер отдела № 435

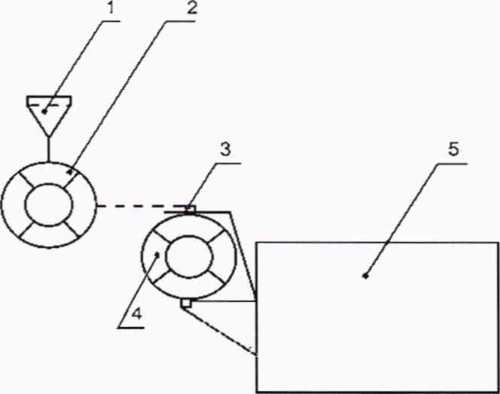

• 1 - фильтродержатель ИРА-20 с фильтром АФА и подложкой;

• 2 - счётчик газа диафрагменный ВК G16;

• 3 - входной штуцер газового счётчика аспиратора АВА 1;

• 4 - газовый счётчик аспиратора АВА 1;

• 5 - побудитель расхода аспиратора АВА 1.

Рисунок 1А

ПРОТОКОЛ

поверки аспиратора АВА 1 Г осреестр №

принадлежащего_________________________________________________________

Условия поверки:

температура окружающего воздуха__________°C;

атмосферное давление____________________кПа;

относительная влажность___________________%.

Средства поверки

РЕЗУЛЬТАТЫ ПОВЕРКИ

• 1 Внешний осмотр________________________________________

• 2 Опробование:

  • 2.1 Проверка сопротивления изоляции_____________________________________

  • 2.2 Проверка герметичности_____________________________________________

• 3 Определение основной приведенной погрешности:

  Номер канала	Шкала, Па	Расход по графику Qa, дм3/мин	Показания счетчика		Время отбора т, мин.	Объём воздуха Va, дм3	Объём привел, к норм, усл., Vo, дм3	Расход воздуха прив. к норм, усл. Qo, дм3/мин	Осн. привел, погреш. у, %, ± 5
  			нач. знач. Vi, дм3	кон. знач. V2, дм3

• 4 Диапазон измерения расхода:_____________________________________________

• 5 Заключение:

на основании результатов поверки СИ признано пригодным к применению и выдано свидетельство о поверке №_______________________от______________

или извещение о непригодности №______________________от_____________

Поверитель____________________________________

(подпись)

Дата поверки «____»_________________20_____г.
