Методика поверки «ГСОЕИ. Мультиметры цифровые Agilent 34410А, Agilent 34411А» (МП-393/447-2007)
Федеральное государственное учреяедение
«РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ - МОСКВА»
(ФГУ «РОСТЕСТ-МОСКВА»)
За
аль
мос%
уюсква»
АЮ И СИ
имов 2007 г.
[ректора
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Мультиметры цифровые Agilent 34410A, Agilent 34411АМЕТОДИКА ПОВЕРКИ
МП-393/447-2007
Москва
2007
СОДЕРЖАНИЕ
-
-
5.3 Определение метрологических характеристик
-
5.3.1 Определение абсолютной погрешности измерения напряжения постоянного тока
-
5.3.2 Определение абсолютной погрешности измерения напряжения переменного тока
-
5.3.3 Определение абсолютной погрешности измерения силы постоянного тока
-
5.3.4 Определение абсолютной погрешности измерения силы переменного тока
-
5.3.5 Определение абсолютной погрешности измерения электрического сопротивления
-
5.3.6. Определение абсолютной погрешности измерения электрической ёмкости
Настоящая методика поверки распространяется на мультиметры цифровые Agilent 34410А, Agilent 34411А (далее по тексту - мультиметры) и устанавливает методику их первичной и периодической поверок.
Межповерочный интервал - один год.
1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ-
1.1 При проведении поверки проводят операции, указанные в табл. 1 и применяют средства поверки, указанные в табл. 2.
Таблица 1 Операции поверки
|
№ п/п |
Операции поверки |
№ п/п МП |
|
1 |
2 |
3 |
|
1 |
Внешний осмотр |
5.1 |
|
2 |
Опробование |
5.2 |
|
3 |
Определение метрологических характеристик |
5.3 |
|
3.1 |
Определение абсолютной погрешности измерения напряжения постоянного тока |
5.3.1 |
|
3.2 |
Определение абсолютной погрешности измерения напряжения переменного тока |
5.3.2 |
|
3.3 |
Определение абсолютной погрешности измерения силы постоянного тока |
5.3.3 |
|
3.4 |
Определение абсолютной погрешности измерения силы переменного тока |
5.3.4 |
|
3.5 |
Определение абсолютной погрешности измерения электрического сопротивления |
5.3.5 |
|
3.6 |
Определение абсолютной погрешности измерения электрической ёмкости |
5.3.6 |
|
3.7 |
Определение абсолютной погрешности измерения частоты |
5.3.7 |
|
3.8 |
Определение абсолютной погрешности измерения периода |
5.3.8 |
|
3.9 |
Определение абсолютной погрешности измерения температуры |
5.3.9 |
При несоответствии характеристик поверяемых мультиметров установленным требованиям по любому из пунктов табл. 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.
Таблица 2 Средства поверки
|
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки. | ||
|
1 |
2 |
3 |
4 |
|
5.3.1-5.3.8 |
Калибратор универсальный Fluke 5520А | ||
|
Наименование воспроизводимой величины |
Диапазоны воспроизведения |
Предел допускаемой абсолютной погрешности | |
|
Напряжение постоянного тока на выходе “Normal” |
0-329,9999 мВ 0-3,299999 В 0-32,99999 В 30-329,9999 В 100-1000,000 В |
A=±(0,002x10'2xU + 1 мкВ) Д=±(0,0011 х 10'2xU + 2 мкВ) A=±(0,0012xl0'2xU + 20 мкВ) Д=±(0,0018хЮ‘2хи + 0,15 мВ) A=±(0,0018x10'2xU+ 1,5 мВ) | |
|
Напряжение переменного тока |
1,0-32,999 мВ 45 Гц-10 кГц 1,0-32,999 мВ 10кГц-20кГц |
Д=±(0,015хЮ'2хи + 5,9 мкВ) A=±(0,020xl0‘2xU + 5,9 мкВ) | |
|
33-329,999 мВ 45 Гц-10 кГц 33-329,999 мВ 10 кГц - 20кГц |
A=±(0,0145xl0’2xU + 8,2 мкВ) Д=±(0,016хЮ’2хи + 8,2 мкВ) | ||
|
0,33-3,29999 В 45 Гц - 10 кГц 0,33-3,29999 В 10 кГц - 20кГц |
Д=+(0,015хЮ'2хи + 59,3 мкВ) A=±(0,019xl0’2xU + 59,3 мкВ) | ||
|
Д=+(0,015хЮ'2хи + 593,9 мкВ) A=+(0,024xl0'2xU + 593,9 мкВ) | ||
33...329,999 В 10 кГц...20 кГц |
A=±(0,019xl0'2xU + 1980 мкВ) Д=±(0,02хЮ’2хи + 5940 мкВ) A=±(0,025x10’2xU + 5940 мкВ) | ||
330... 1020 В 5кГц...10кГц |
A=+(0,03x10’2xU + 10200 мкВ) Д=±(0,025хЮ_2хи + 10200 мкВ) Д=±(0,03х10'2хи + 10200 мкВ) | ||
|
Сила постоянного тока на выходе “AUX” |
0...3,29999 мА 0...32,9999 мА 0...329,999 мА 0... 1,09999 А 0... 10,9999 А |
Д=±(0,01хЮ'2х1 + 0,05 мкА) Д=±(0,01 х Ю’2х1 + 0,25 мкА) Д=+(0,01 х10’2х1 + 25 мкА) Д=±(0,02хЮ’2х1 + 4 МкА) Д=±(0,05хЮ’2х1 + 440 мкА) | |
|
Сила переменного тока на выходе “AUX” |
0,33-3,2999 мА 45 Гц... 1 кГц 0,33-3,2999 мА 1 кГц .....5 кГц |
Д=±(0,1 х 10'2 х I + 0,15 мкА) Д=+(0,2хЮ’2х1 + 0,2 мкА) | |
|
3,3-32,999 мА 45 Гц... 1 кГц 3,3-32,999 мА 1 кГц.....5 кГц |
Д=±(0,04хЮ'2х1 + 2 мкА) Д=±(0,08х10'2х1 + 2 мкА) | ||
|
Л=+(0,04х10'2х1 + 20 мкА) Д=±(0,1 х 10‘2х I + 50 мкА) | ||
|
0,33... 2,99999 А 45 Гц... 1 кГц 0,33... 1,09999 А 1 кГц... 5 кГц |
Д=±(0,05хЮ'2х1 + 99 мкА) Д=±(0,6хЮ'2х1 + 990 мкА) | ||
3... 10,9999 А 1 кГц...5 кГц |
Д=±(0,06хЮ’2х1 + 1980 мкА) Л=+(0,1х10’2х1 + 1980 мкА) Д=+(3,0х10’2х1+ 1980 мкА) | ||
|
Электрическое сопротивление на выходе “Normal” |
0,33... 1,099999 кОм
0,33... 1,099999 МОм
|
Д=±(0,28х 10'4xR + 0,002 Ом) A=+(0,28x10’4xR + 0,02 Ом) A=±(0,28x10’4xR + 0,2 Ом) Д=±(0,32* I0’4xR + 2 Ом) A=±(l,3xlO’4xR+ 50 Ом) A=±(5,0xl0'4xR + 3 кОм) Д=+(150,Ox 10'4xR + 300 кОм) | |
|
1 |
3 |
4 |
5 |
|
Электрическая ёмкость на выходе “Normal” |
1,1 ...... 3,2999 нФ 3,3......10,9999 нФ 11 .........109,999 нФ 110 ........329,99 нФ 0,33 .......1,09999 мкФ 1,1 ........3,29999 мкФ 3,3 .......10,9999 мкФ И ........32,9999 мкФ 33 ........109,999 мкФ 110 .......329,999 мкФ 0,33........1,1 мФ |
Д=+(0,5х10'2х°С + 0,001нФ) Д=+(0,5хЮ’2х°С + 0,01нФ) Д=±(0,25х10‘2х°С + 0,01 нФ) Д=±(0,25хЮ'2х°С + 0,03нФ) Д=+(0,25хЮ'2х°С + 1нФ) Д=±(0,25х10’2х°С + ЗнФ) Д=+(0,25хЮ'2х°С+ 10 нФ) Д=+(0,4х10'2х°С + 30 нФ) Д=±(0,45х10’2х°С + 100 нФ) Д=±(0,45х10'2х°С + 300 нФ) | |
|
Частота на выходе “Normal” |
0.01Гц.. ,2МГц 29мкВ..,1025В |
Д=±(2.5х 10‘6xf + 5 мкгц) | |
|
Воспроизведение температуры (имитация термометра сопротивления Pt 385 1000 Ом) |
0 °C.....+100 °C +100 °C....+260 °C +260 °C .... +300 °C +300 °C .... +400 °C +400 °C ....+600 °C |
Д= ± 0,03 °C Д=±0,08 °C Д= ± 0,04 °C Д= ± 0,05 °C Д= ± 0,06 °C Д=±0,07 °C Д= ± 0,07 °C |
Примечание: 1. Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в табл. 2.
2. Все средства поверки должны быть исправны и поверены в установленном порядке.
2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙК поверке мультиметров допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин.
Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИПри проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правила эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.
Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.
4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
4.1. При проведении поверки должны соблюдаться следующие условия:
|
18.....28; 85.....105; 30.....80; |
|
198...242; 49,5......50,5; не более 5 %. |
-
4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.
5 ПРОВЕДЕНИЕ ПОВЕРКИ
5.1 Внешний осмотрПри проведении внешнего осмотра должно быть установлено соответствие проверяемого прибора следующим требованиям:
-
• комплектности прибора в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;
-
• не должно быть механических повреждений корпуса, лицевой и задней панелей, органов управления, надписи на панелях должны быть четкими и ясными;
-
• разъемы не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.
5.2 ОпробованиеПроверить работоспособность ЖКИ и функциональных клавиш; режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать руководству по эксплуатации.
-
5.3 Определение метрологических характеристик
Поверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого прибора и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» (VOH(--M-) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).

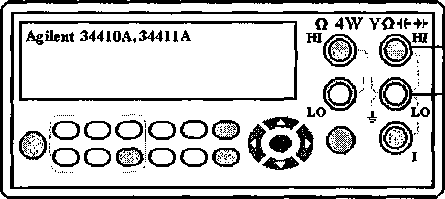

Рис. 1 - Схема соединения приборов при определении абсолютной погрешности измерения напряжения постоянного и переменного тока, электрической ёмкости, частоты напряжения переменного тока, периода, где:
Agilent 34410А, 34411А - поверяемый прибор;
FLUKE 5520А - калибратор универсальный.
На поверяемом мультиметре нажимают функциональную клавишу «DCV» (на дисплее высвечивается индикатор «DC»), предел измерения устанавливают вручную клавишами Ок и , расположенными на передней панели мультиметра (на дисплее высвечивается
индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А1 Приложения А. Фиксируют показания поверяемого прибора и результат заносят в эту же таблицу.
normal
normal
7© ъ
Абсолютную погрешность измерения определяют по формуле (1):
А~ Хизм ~ Хуст (1)
где Хуст - показания калибратора
Хизм - показания поверяемого мультиметра.
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А1 Приложения А
5.3.2 Определение абсолютной погрешности измерения напряжения переменного токаПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» (VQ4(--H~) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).
На поверяемом мультиметре нажимают функциональную клавишу «АСУ» (на дисплее высвечивается индикатор «АС»), предел измерения устанавливают вручную клавишами и 4Qfc , расположенными на передней панели мультиметра (на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А2 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А2 Приложения А.
5.3.3 Определение абсолютной погрешности измерения силы постоянного токаПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод подключают к соответствующему разъему «СОМ» калибратора. Разъем токового входа «I» поверяемого мультиметра и маркированный красным цветом измерительный провод должен измерения силы постоянного и переменного тока, где:
быть подключен к соответствующему разъему

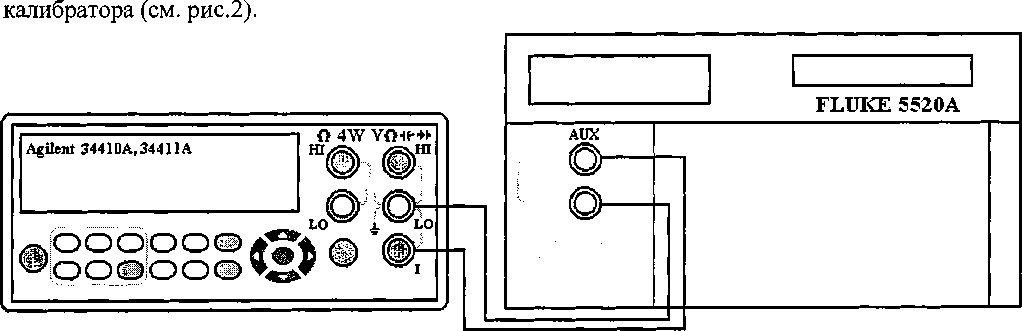

Рис. 2 - Схема соединения приборов при определении основной абсолютной погрешности
Agilent 34410А, 34411А - поверяемый прибор;
FLUKE 5520А - калибратор универсальный.
На поверяемом мультиметре нажимают функциональные клавиши «Shift» и «DCV» (DCI) (на дисплее высвечивается индикатор «DC»), предел измерения устанавливают вручную клавишами О и , расположенными на передней панели мультиметра (на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. АЗ Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Мультиметры цифровые Agilent 34410А, Agilent 34411 А. Методика поверки МП-393/447-2007 Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. АЗ Приложения А.
5.3.4 Определение абсолютной погрешности измерения силы переменного токаПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод подключают к соответствующему разъему «СОМ» калибратора. Разъем токового входа «I» поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис.2).
На поверяемом мультиметре нажимают функциональные клавиши «Shift» и «АСУ» (ACI) (на дисплее высвечивается индикатор «АС»), предел измерения устанавливают вручную клавишами W и 4ЕЙ-, расположенными на передней панели мультиметра (на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А4 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А4 Приложения А.
5.3.5 Определение абсолютной погрешности измерения электрического сопротивленияПоверяемые мультиметры подключают к калибратору FLUKE 5520А по 4-х проводной схеме, соблюдая правильность подключения. Разъемы «LO» поверяемого мультиметра должны быть подключены к соответствующему разъему «СОМ» калибратора при помощи соответствующих измерительных проводов. Разъем «Н1» (VQ4(--H~) и разъем «Н1» (Q 4W) поверяемого мультиметра должны быть подключены к соответствующему разъему

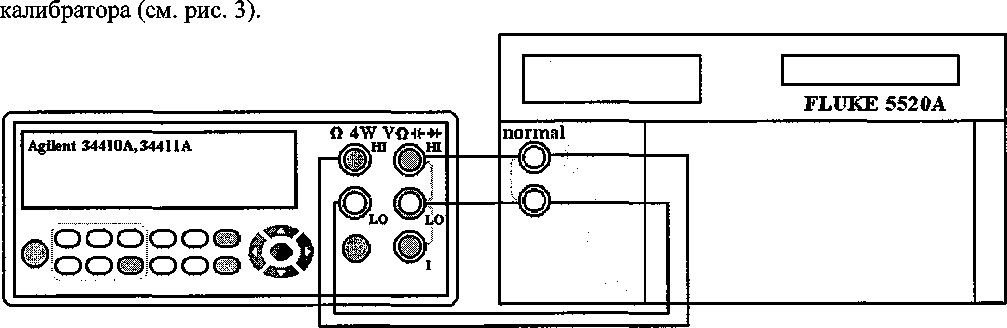

Рис. 3 - Схема соединения приборов при определении основной абсолютной погрешности измерения электрического сопротивления, температуры, где:
Agilent 34410А, 34411А - поверяемый прибор; FLUKE 5520А - калибратор универсальный.
На поверяемом мультиметре нажимают функциональные клавиши «Shift» и «Q2W» (Q4W) (на дисплее высвечиваются индикаторы «4W» и «£2»), предел измерения устанавливают вручную клавишами и , расположенными на передней панели мультиметра (на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А5 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А5 Приложения А.
5.3.6 Определение абсолютной погрешности измерения электрической ёмкостиПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» (VQ4(—Н-) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).
На поверяемом мультиметре нажимают функциональные клавиши «Shift» и «Freq» (Ч(-),предел измерения устанавливают вручную клавишами и ЖЖ,
расположенными на передней панели мультиметра (на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения). Для исключения влияния емкости измерительных щупов на результат измерения нажимают клавишу «Null» на передней панели мультиметра.
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А6 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А6 Приложения А.
5.3.7 Определение абсолютной погрешности измерения частотыПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» (VQ4(-->F) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).
На поверяемом мультиметре нажимают функциональную клавишу «Freq», предел измерения устанавливают вручную клавишами и ЖЖ , расположенными на передней панели мультиметра (на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А7 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А7 Приложения А.
5.3.8 Определение абсолютной погрешности измерения периодаПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» (VQ-lf—Н-) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).
На поверяемом мультиметре нажимают функциональную клавишу «Freq», затем нажимают клавишу (Config) и из меню выбирают пункт «PERIOD» для перехода в режим измерения периода, предел измерения устанавливают вручную клавишами и О, расположенными на передней панели мультиметра (на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
Мультиметры цифровые Agilent 34410А, Agilent 34411 А. Методика поверки МП-393/447-2007
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А8 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (2):
(2)
где Хуст - показания калибратора
Хизм - показания поверяемого мультиметра.
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А8 Приложения А.
5.3.9 Определение абсолютной погрешности измерения температурыПоверяемые мультиметры подключают к калибратору FLUKE 5520А по 4-х проводной схеме, соблюдая правильность подключения. Разъемы «LO» поверяемого мультиметра должны быть подключены к соответствующему разъему «СОМ» калибратора при помощи соответствующих измерительных проводов. Разъем «НЬ> (VQ-|(--H-) и разъем «Н1» (Q 4W) поверяемого мультиметра должны быть подключены к соответствующему разъему калибратора (см. рис. 3).
На поверяемом мультиметре нажимают функциональные клавиши «Shift» и «Config» (Temp), (на дисплее высвечивается индикатор «4W»), затем нажимают клавишу «Config» и из меню выбирают пункт «RTD-4W» для перехода в режим измерения температуры, предел измерения устанавливается автоматически.
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А9 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А9 Приложения А.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
6.1 Положительные результаты поверки мультиметров цифровых Agilent 34410А, Agilent 34411А оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.
-
6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики мультиметры к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении мультиметров в ремонт или невозможности их дальнейшего использования.
Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»
Е.В.Котельников
Протоколы результатов поверки
Таблица А1 - Протокол результатов поверки мультиметров при измерении напряжения постоянного тока
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
100,0000 (мВ) |
10,0000 |
±0,0105 | ||
|
50,0000 |
±0,0205 | |||
|
90,0000 |
±0,0305 | |||
|
1,000000 (В) |
0,100000 |
±0,000085 | ||
|
0,500000 |
±0,000185 | |||
|
0,900000 |
±0,000285 | |||
|
10,00000 (В) |
1,00000 |
±0,00075 | ||
|
5,00000 |
±0,00175 | |||
|
9,00000 |
±0,00275 | |||
|
100,0000 (В) |
10,0000 |
±0,0075 | ||
|
50,0000 |
±0,0175 | |||
|
90,0000 |
±0,0275 | |||
|
1000,000 (В) |
75,0000 |
±0,075 | ||
|
375,000 |
±0,175 | |||
|
675,000 |
±0,275 |
Таблица А2 - Протокол результатов поверки мультиметров при измерении напряжения переменного тока
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
От 3 Гц до 5 Гц | ||||
|
100,0000 (мВ) |
10,0000 |
±0,2 | ||
|
50,0000 |
±0,6 | |||
|
90,0000 |
±1 | |||
|
1,000000 (В) |
0,100000 |
±0,002 | ||
|
0,500000 |
±0,006 | |||
|
0,900000 |
±0,01 | |||
|
10,00000 (В) |
1,00000 |
±0,02 | ||
|
5,00000 |
±0,06 | |||
|
9,00000 |
±0,1 | |||
|
100,0000 (В) |
10,0000 |
±0,2 | ||
|
50,0000 |
±0,6 | |||
|
90,0000 |
±1 | |||
|
750,000 (В) |
75,0000 |
±1,5 | ||
|
375,000 |
±4,5 | |||
|
675,000 |
±7,5 | |||
Продолжение таблицы А2
|
1 I 2 | 3 | 4 | 5 | ||||
|
От 5 Гц до 10 Гц | ||||
|
100,0000 (мВ) |
10,0000 |
±0,12 | ||
|
50,0000 |
±0,2 | |||
|
90,0000 |
±0,28 | |||
|
1,000000 (В) |
0,100000 |
±0,0012 | ||
|
0,500000 |
±0,002 | |||
|
0,900000 |
±0,0028 | |||
|
10,00000 (В) |
1,00000 |
±0,012 | ||
|
5,00000 |
±0,02 | |||
|
9,00000 |
±0,028 | |||
|
100,0000 (В) |
10,0000 |
±0,12 | ||
|
50,0000 |
±0,2 | |||
|
90,0000 |
±0,28 | |||
|
750,000 (В) |
75,0000 |
±0,9 | ||
|
375,000 |
±1,5 | |||
|
675,000 |
±2,1 | |||
|
От 10 Гц до 20 кГц | ||||
|
100,0000 (мВ) |
10,0000 |
±0,45 | ||
|
50,0000 |
±1,05 | |||
|
90,0000 |
±1,65 | |||
|
1,000000 (В) |
0,100000 |
±0,0045 | ||
|
0,500000 |
±0,0105 | |||
|
0,900000 |
±0,0165 | |||
|
10,00000 (В) |
1,00000 |
±0,045 | ||
|
5,00000 |
±0,105 | |||
|
9,00000 |
±0,165 | |||
|
100,0000 (В) |
10,0000 |
±0,45 | ||
|
50,0000 |
±1,05 | |||
|
90,0000 |
±1,65 | |||
|
750,000 (В) |
75,0000 |
±3,375 | ||
|
375,000 |
±7,875 | |||
|
675,000 |
±12,375 | |||
|
От 20 кГц до 50 кГц | ||||
|
100,0000 (мВ) |
10,0000 |
±0,5 | ||
|
50,0000 |
±1,7 | |||
|
90,0000 |
±2,9 | |||
|
1,000000 (В) |
0,100000 |
±0,005 | ||
|
0,500000 |
±0,017 | |||
|
0,900000 |
±0,029 | |||
|
10,00000 (В) |
1,00000 |
±0,05 | ||
|
5,00000 |
±0,17 | |||
|
9,00000 |
±0,29 | |||
|
100,0000 (В) |
10,0000 |
±0,5 | ||
|
50,0000 |
±1,7 | |||
|
90,0000 |
±2,9 | |||
|
750,000 (В) |
75,0000 |
±3,75 | ||
|
375,000 |
±12,75 | |||
|
675,000 |
±21,75 | |||
Продолжение таблицы А2
|
1 I 2 | 3 | 4 | 5 | ||||
|
От 50 кГц до 100 кГц | ||||
|
100,0000 (мВ) |
10,0000 |
±0,12 | ||
|
50,0000 |
±0,2 | |||
|
90,0000 |
±0,28 | |||
|
1,000000 (В) |
0,100000 |
±0,0012 | ||
|
0,500000 |
±0,002 | |||
|
0,900000 |
±0,0028 | |||
|
10,00000 (В) |
1,00000 |
±0,012 | ||
|
5,00000 |
±0,02 | |||
|
9,00000 |
±0,028 | |||
|
100,0000 (В) |
10,0000 |
±0,12 | ||
|
50,0000 |
±0,2 | |||
|
90,0000 |
±0,28 | |||
|
750,000 (В) |
75,0000 |
±0,9 | ||
|
375,000 |
±1,5 | |||
|
675,000 |
±2,1 | |||
|
От 100 кГц до 300 кГц | ||||
|
100,0000 (мВ) |
10,0000 |
±0,45 | ||
|
50,0000 |
±1,05 | |||
|
90,0000 |
±1,65 | |||
|
1,000000 (В) |
0,100000 |
±0,0045 | ||
|
0,500000 |
±0,0105 | |||
|
0,900000 |
±0,0165 | |||
|
10,00000 (В) |
1,00000 |
±0,045 | ||
|
5,00000 |
±0,105 | |||
|
9,00000 |
±0,165 | |||
|
100,0000 (В) |
10,0000 |
±0,45 | ||
|
50,0000 |
±1,05 | |||
|
90,0000 |
±1,65 | |||
|
750,000 (В) |
75,0000 |
±3,375 | ||
|
375,000 |
±7,875 | |||
|
675,000 |
±12,375 | |||
Таблица АЗ - Протокол результатов поверки мультиметров при измерении силы постоянного тока
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
100,0000 (мкА) |
10,0000 |
±0,025 | ||
|
50,0000 |
±0,085 | |||
|
90,0000 |
±0,145 | |||
|
1,000000 (мА) |
0,10000 |
±0,25 | ||
|
0,50000 |
±0,85 | |||
|
0,90000 |
±1,45 | |||
|
10,00000 (мА) |
1,00000 |
±0,025 | ||
|
5,00000 |
±0,085 | |||
|
9,00000 |
±0,145 | |||
|
100,0000 (мА) |
10,0000 |
±0,25 | ||
|
50,0000 |
±0,85 | |||
|
90,0000 |
±1,45 | |||
|
1,000000 (А) |
0,10000 |
±0,0025 | ||
|
0,50000 |
±0,0085 | |||
|
0,90000 |
±0,0145 | |||
|
3,00000 (А) |
0,30000 |
±0,025 | ||
|
1,50000 |
±0,085 | |||
|
2,70000 |
±0,145 |
Таблица А4 - Протокол результатов поверки мультиметров при измерении силы переменного тока
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
ОтЗ Гц до 5 кГц | ||||
|
100,0000 (мкА) |
10,0000 |
±0,025 | ||
|
50,0000 |
±0,085 | |||
|
90,0000 |
±0,145 | |||
|
1,000000 (мА) |
0,10000 |
±0,25 | ||
|
0,50000 |
±0,85 | |||
|
0,90000 |
±1,45 | |||
|
10,00000 (мА) |
1,00000 |
±0,025 | ||
|
5,00000 |
±0,085 | |||
|
9,00000 |
±0,145 | |||
|
100,0000 (мА) |
10,0000 |
±0,25 | ||
|
50,0000 |
±0,85 | |||
|
90,0000 |
±1,45 | |||
|
1,000000 (А) |
0,10000 |
±0,0025 | ||
|
0,50000 |
±0,0085 | |||
|
0,90000 |
±0,0145 | |||
|
3,00000 (А) |
0,30000 |
±0,025 | ||
|
1,50000 |
±0,085 | |||
|
2,70000 |
±0,145 | |||
|
От 5 кГц до 10 кГц | ||||
|
100,0000 (мкА) |
10,0000 |
±0,025 | ||
|
50,0000 |
±0,085 | |||
|
90,0000 |
±0,145 | |||
|
1,000000 (мА) |
0,10000 |
±0,25 | ||
|
0,50000 |
±0,85 | |||
|
0,90000 |
±1,45 | |||
|
10,00000 (мА) |
1,00000 |
±0,025 | ||
|
5,00000 |
±0,085 | |||
|
9,00000 |
±0,145 | |||
|
100,0000 (мА) |
10,0000 |
±0,25 | ||
|
50,0000 |
±0,85 | |||
|
90,0000 |
±1,45 | |||
|
1,000000 (А) |
0,10000 |
±0,0025 | ||
|
0,50000 |
±0,0085 | |||
|
0,90000 |
±0,0145 | |||
|
3,00000 (А) |
0,30000 |
±0,025 | ||
|
1,50000 |
±0,085 | |||
|
2,70000 |
±0,145 | |||
Таблица А5 - Протокол результатов поверки мультиметров при измерении электрического сопротивления
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
100,0000 (Ом) |
10,000 |
±0,013 | ||
|
50,000 |
±0,033 | |||
|
90,000 |
±0,053 | |||
|
1,000000 (кОм) |
0,10000 |
±0,0001 | ||
|
0,50000 |
±0,0003 | |||
|
0,90000 |
±0,0005 | |||
|
10,00000 (кОм) |
1,0000 |
±0,0011 | ||
|
5,0000 |
±0,0031 | |||
|
9,0000 |
±0,0051 | |||
|
100,0000 (кОм) |
10,000 |
±0,012 | ||
|
50,000 |
±0,032 | |||
|
90,000 |
±0,052 | |||
|
1,000000 (МОм) |
0,10000 |
±0,00013 | ||
|
0,50000 |
±0,00037 | |||
|
0,90000 |
±0,00061 | |||
|
10,00000 (МОм) |
1,0000 |
±0,003 | ||
|
5,0000 |
±0,013 | |||
|
9,0000 |
±0,023 | |||
|
100,0000 (МОм) |
10,000 |
±0,205 | ||
|
50,000 |
±1,005 | |||
|
90,000 |
±1,805 | |||
|
1,000000 (ГОм) |
0,10000 |
±0,00013 | ||
|
0,50000 |
±0,00037 | |||
|
0,90000 |
±0,00061 |
|
Таблица А6 - Протокол результатов поверки мультимет |
ров при измерении элект| |
рической ёмкости | ||
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
1,000000 (нФ) |
0,10000 |
±0,01 | ||
|
0,500000 |
±0,018 | |||
|
0,900000 |
±0,026 | |||
|
10,00000 (нФ) |
1,00000 |
±0,06 | ||
|
5,00000 |
±0,1 | |||
|
9,00000 |
±0,14 | |||
|
100,0000 (нФ) |
10,0000 |
±0,6 | ||
|
50,0000 |
±1 | |||
|
90,0000 |
±1,4 | |||
|
1,000000 (мкФ) |
0,10000 |
±0,006 | ||
|
0,50000 |
±0,01 | |||
|
0,90000 |
±0,014 | |||
|
10,00000 (мкФ) |
1,00000 |
±0,06 | ||
|
5,00000 |
±0,1 | |||
|
9,00000 |
±0,14 | |||
Таблица А7 - Протокол результатов поверки мультиметров при измерении частоты
|
Диапазон измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
От 3,00000 (Гц) до 5,00000 (Гц) |
3,20000 |
±0,00042 | ||
|
4,00000 |
±0,00186 | |||
|
4,80000 |
±0,0033 | |||
|
От 5,00000 (Гц) до 10,0000 (Гц) |
5,50000 |
±0,0018 | ||
|
7,50000 |
±0,0046 | |||
|
9,50000 |
±0,0078 | |||
|
От 10,0000 (Гц) до 40,0000 (Гц) |
13,0000 |
±0,005 | ||
|
25,0000 |
±0,013 | |||
|
37,0000 |
±0,021 | |||
|
От 40,0000 (Гц) до 300,000 (кГц) |
50,000 |
±0,005 | ||
|
200,000 |
±0,013 | |||
|
250,000 |
±0,021 |
Таблица А8 - Протокол результатов поверки мультиметров при измерении периода
|
Предел измерений |
Заданная величина (Гц) |
Поверяемая точка (обратная величина, соответствующая заданной точке) (с) |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
От 3,3 мкс до 0,025 с |
250000 |
0,000004 |
±0,00042 | ||
|
200000 |
0,000005 |
±0,00186 | |||
|
50000 |
0,00002 |
±0,0033 | |||
|
От 0,025 с до 0,1 с |
37,0000 |
0,027 |
±0,0018 | ||
|
25,0000 |
0,04 |
±0,0046 | |||
|
13,0000 |
0,077 |
±0,0078 | |||
|
От 0,1 с до 0,2 с |
9,50000 |
0,105 |
±0,005 | ||
|
7,50000 |
0,133 |
±0,013 | |||
|
5,50000 |
0,182 |
±0,021 | |||
|
От 0,2 с до 0,33 с |
4,80000 |
0,208 |
±0,033 | ||
|
4,00000 |
0,25 |
±0,049 | |||
|
3,20000 |
0,3125 |
±0,065 |
Таблица А9 - Протокол результатов поверки при измерении температуры
|
Диапазон измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
от -200 °C до 0 °C |
-180,0 |
±0,06 | ||
|
- 100,0 |
±0,06 | |||
|
-20,0 |
±0,06 | |||
|
от 0 °C до 600 °C |
60,0 |
±0,06 | ||
|
300,0 |
±0,06 | |||
|
540,0 |
±0,06 |
16
