Методика поверки «Стенды проверки параметров двухсекторных штепсельных реле ДСШК» (МП 0244-2020)
УТВЕРЖДАЮ
Заместитель
![Методика поверки. Стенды проверки параметров двухсекторных штепсельных реле ДСШК. ОЕИ Аналитика](mp_html/20809382006586976fc071e_files/20809382006586976fc071e-1.jpg)
Ю.М. Суханов
инициалы, фамилия
СОГЛАСОВАНО Директор ООО «Парк ЖД»
![Методика поверки. Стенды проверки параметров двухсекторных штепсельных реле ДСШК. ОЕИ Аналитика](mp_html/20809382006586976fc071e_files/20809382006586976fc071e-2.jpg)
директора
по метрологии, по обеспечению «УРАЛТЕСТ»
Государственная система обеспечения единства измерений
Стенды проверки параметров двухсекторных штепсельных реле ДСШК Методика поверки
МП 0244-2020 г. Екатеринбург2020 г.
СодержаниеНастоящая методика поверки (далее - методика) распространяется на стенды проверки параметров двухсекторных штепсельных реле ДСШК (далее - стенд) и устанавливает методы и средства первичной и периодической поверки.
Стенд подлежит поверке с периодичностью - один раз в два года.
2 Операции поверки-
2.1 При проведении поверки стенда должны быть выполнены операции,
приведенные в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1. Внешний осмотр |
8.1 |
Да |
Да |
2. Опробование |
8.2 |
Да |
Да |
3. Определение метрологических характеристик |
8.3 | ||
3.1 Определение относительной погрешности измерений напряжения переменного тока на местном элементе |
8.3.1 |
Да |
Да |
3.2 Определение относительной погрешности измерений напряжения переменного тока на путевом элементе 50/25 Гц |
8.3.2 |
Да |
Да |
3.3 Определение относительной погрешности измерений измерений силы переменного тока в местном и путевом элементах |
8.3.3 |
Да |
Да |
3.4 Определение абсолютной погрешности измерений переходного сопротивления контактов |
8.3.4 |
Да |
Да |
3.5 Определение абсолютной погрешности измерений временных параметров реле |
8.3.5 |
Да |
Да |
3.6 Определение относительной погрешности измерений угла разности фаз между напряжениями на обмотках (токами в обмотках) реле |
8.3.6 |
Да |
Да |
Оформление результатов поверки |
9 |
Да |
Да |
2.2 Поверка прекращается при получении отрицательного результата по любому из пунктов таблицы 1.
3 Средства поверки-
3.1 При проведении поверки применяются средства измерений, указанные в таблице 2.
Таблица 2
Номер пункта методики поверки |
Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки |
Основные средства поверки | |
83.1,8.3.2, 8.3.3 |
Мультиметр цифровой Fluke 8845А, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 57943-14 |
8.3.4 |
Магазин электрического сопротивления Р4830/1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 4614-74 |
8.3.5 |
Осциллограф-мультиметр цифровой портативный Fluke 124, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46572-11 |
8.3.6 |
Прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.ЗТ1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39952-08 |
Вспомогательные средства поверки | |
6 |
Прибор комбинированный Testo 622, регистрационный номер в Федеральном информационном фонде 53505-13 |
3.2 Допускается использование других средств поверки с аналогичными характеристиками, обеспечивающих определение метрологических характеристик (далее - MX) поверяемых средств измерений с требуемой точностью.
4 Требования к квалификации поверителей-
4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке.
-
4.2 Персонал, проводящий поверку, должен быть ознакомлен с руководством по эксплуатации стенда и настоящей методикой поверки.
-
5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, а также требования безопасности, изложенные в эксплуатационных документах на комплекс и применяемые средства измерений.
При проведении поверки должны соблюдаться следующие условия:
температура окружающего воздуха, °C...........................................от 15 до 25;
относительная влажность воздуха, %..................................................................65 ± 15;
атмомферное давление, кПа.........................................................................от 84 до 106.
Поверяемый стенд и используемые при поверке средства измерений должны быть исправны, поверены и подготовлены к работе в соответствии с требованиями, изложенными в их эксплуатационной документацией.
-
8 Проведение поверки
-
8.1.1 При внешнем осмотре должно быть установлено:
-
- соответствие комплектности и маркировки стенда требования эксплуатационной документации;
-
- отсутствие механических повреждений корпуса стенда, цифровых индикаторов, разъемов.
-
8.1.2 Результаты поверки по данному пункту считать положительными, если обеспечивается выполнение всех вышеперечисленных требований.
-
8.2.1 Установить тумблер включения и выбора частоты питающего напряжения «Сеть» в левое положение при этом необходимо убедиться по свечению индикатора «25 Гц» в том, что стенд включен.
-
8.2.2 Установить тумблер «Сеть» в среднее положение, при этом по несветящимся индикаторам «25 Гц» и «50 Гц» убедиться в том, что стенд выключен;
-
8.2.3 Установить тумблер «Сеть» в правое положение при этом необходимо убедиться по свечению индикатора «50 Гц» в том, что стенд включен.
-
8.2.4 Результаты поверки по данному пункту считать положительными, если обеспечивается выполнение всех вышеперечисленных требований.
-
8.3 Определение метрологических характеристик
Относительную погрешность измерений напряжения переменного тока на местном элементе определяют методом непосредственного сличения стенда с мультиметром цифровым Fluke 8845А (далее - мультиметр).
8.3.1.1.Собрать схему поверки в соответствии рисунком 1 и установить тестовую заглушку в разъем «заглушка».
![Методика поверки. Стенды проверки параметров двухсекторных штепсельных реле ДСШК. ОЕИ Аналитика](mp_html/20809382006586976fc071e_files/20809382006586976fc071e-3.jpg)
![Методика поверки. Стенды проверки параметров двухсекторных штепсельных реле ДСШК. ОЕИ Аналитика](mp_html/20809382006586976fc071e_files/20809382006586976fc071e-4.jpg)
![Методика поверки. Стенды проверки параметров двухсекторных штепсельных реле ДСШК. ОЕИ Аналитика](mp_html/20809382006586976fc071e_files/20809382006586976fc071e-5.jpg)
• г» |
0, CZZJ сг |
О' ь 3, |
* CZZ3 |
1 |
ц

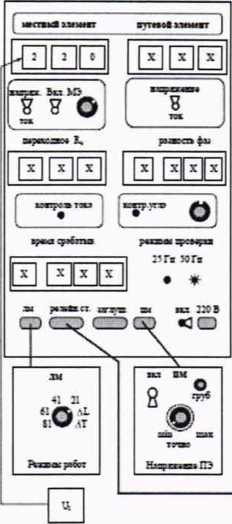

Ui- мультиметр; U2- индикатор стенда, где будет отображаться измеренное значение напряжения переменного тока

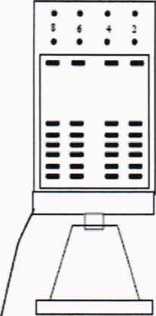

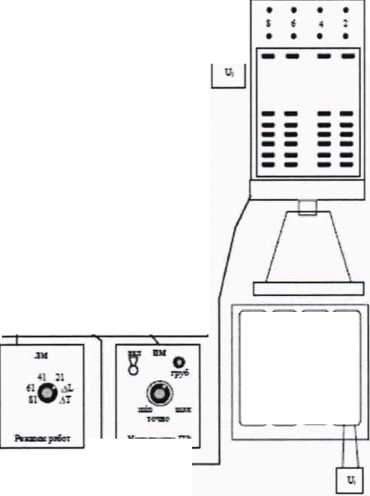

Рисунок 1 - Схема измерений напряжения переменного тока на местном элементе
-
8.3.1.2 Установить тумблер выбора режима измерения на местном и путевом элементах «напряжение/ток» в положение «напряжение», а тумблер включения стенда и выбора частоты напряжения «Сеть» в правое положение, при этом измерение параметров проверяемого реле будет осуществляться на частоте 50 Гц.
-
8.3.1.3 Установить при помощи регулятора напряжения на местном элементе поочередно значения напряжения 100, 130, 160, 190, 220 В, при этом снимая показания с мультиметра и стенда, полученные результаты занести в протокол поверки.
-
8.3.1.4 Установить тумблер включения и выбора частоты напряжения «Сеть» в левое положение, что обеспечивает проведение измерения параметров реле на частоте 25 Гц.
-
8.3.1.5 Установить при помощи регулятора напряжения на местном элементе поочередно значения напряжения 50, 70, 90, НО В, при этом снимая показания с мультиметра и стенда, полученные результаты занести в протокол поверки.
-
8.3.1.6 Рассчитать и занести в протокол поверки для каждого измеренного значения по п. 8.3.1.3, 8.3.1.5 значения относительной погрешности измерений напряжения переменного тока на местном элементе, %, по формуле
1/1-Ц2
<5 = —---100,
и2
(1)
где Ui - показание стенда при заданном значении напряжении, В;
U2 - показание мультиметра при заданном значении напряжения, В.
-
8.3.1.7 Результаты поверки считать положительными, если для каждого результата измерений значения относительной погрешности напряжения переменного тока не превышают пределов допускаемой относительно погрешности ±1,5 %.
Относительную погрешность измерений напряжения переменного тока на путевом элементе определяют методом непосредственного сличения стенда с мультиметром.
-
8.3.2.1 Собрать схему поверки в соответствии с рисунком 2 установить тестовую заглушку в разъем «заглушка».
ОГГТГВОв XWMMT J
□ин
□□□]
кжрек Вкд МЭ
.5 в О,
8
ТОХ
V
К.
рзжеп фа
□□□
□ НЕЕ
I сэстрс з* тиз
1 •
хаср утя
гее a rprwno
разовое трзмрск
IS ИГЕ
• *
» 7-Хз г: jvr
V® Е4 ид 2^0
Li J с" з C5D *3 CD
Меряя» Л-5
пг
г0
'0
0
п»
ь
—
«1
W
=
Ui- мультиметр; U2- индикатор стенда, где будет отображаться измеренное значение напряжения переменного тока
Рисунок 2 - Схема измерений напряжения переменного тока на путевом элементе
-
8.3.2.2 Выполнить операции по п.8.3.1.2.
-
8.3.2.3 Установить с помощью регуляторов напряжения на путевом элементе «Грубо» и «Точно» поочередно значения напряжения 5, 10, 15, 20 В, при этом снимая показания с мультиметра и стенда, полученные результаты занести в протокол поверки.
-
8.3.2.4 Выполнить п. 8.3.1.4 и повторить измерения по п. 8.3.2.3.
-
8.3.2.5 Рассчитать значение относительной погрешности измерений для каждого значения напряжения переменного тока на путевом элементе, %, по формуле (1). Полученные результаты занести в протокол поверки.
-
8.3.2.6 Результаты поверки считать положительными, если для каждого результата измерений значения относительной погрешности напряжения переменного тока частотой 50 Гц не превышают пределов допускаемой относительной погрешности ±1,5%.
Относительную погрешность измерений силы переменного тока в местном и путевом элементах определяют методом непосредственного сличения стенда с мультиметром.
-
8.3.3.1 Собрать схему измерений, приведенную на рисунке 3, установить тестовую заглушку в разъем «заглушка».

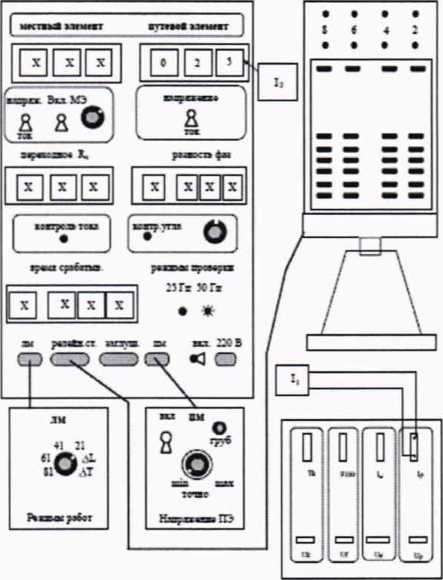

11- мультиметр; h- индикатор стенда, где будет отображаться измеренное значение силы переменного тока

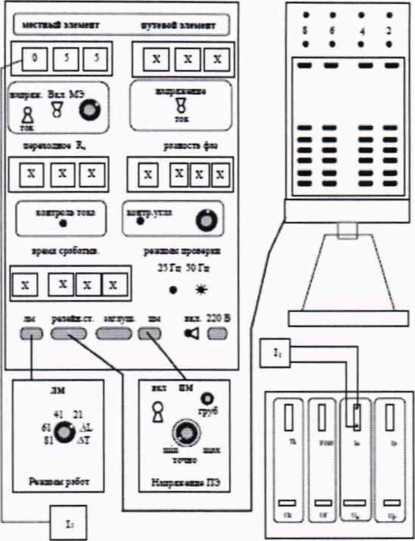

Рисунок 3 - Схема измерений силы переменного тока на местном элементе
-
8.3.3.2 Установить тумблер выбора режима измерения на местном и путевом элементах «напряжение/ток» в положение «ток» и установить тумблер включения стенда и выбора частоты напряжения «Сеть» в правое положение, при этом измерение параметров проверяемого реле будет осуществляться на частоте 50 Гц.
-
8.3.3.3 Установить при помощи регулятора тока на местном элементе поочередно значения силы переменного тока 30, 40, 50, 60, 70 мА, при этом снимая показания с мультиметра и стенда, полученные результаты занести в протокол поверки.
-
8.3.3.4 Выполнить п. 8.3.1.4 и повторить п. 8.3.3.3.
-
8.3.3.5 Рассчитать значение относительной погрешности измерений для каждого значения силы переменного тока на местном элементе, %, по формуле
11 -12
5т =----- -100,
(2)
h
где Ii - показание стенда при заданном значении силы переменного тока, мА; h - показание мультиметра при заданном значении силы переменного тока, мА.
-
8.3.3.6 Рассчитанные по формуле (2) значения относительной погрешности измерений силы переменного тока на местном элементе занести в протокол поверки.
-
8.3.3.7 Собрать схему измерений, приведенную на рисунке 4, тестовая заглушка должна быть в разъеме «заглушка».
11- мультиметр; h- индикатор стенда, где будет отображаться измеренное значение силы переменного тока;
Рисунок 4 - Схема измерений силы переменного тока на путевом элементе
-
8.3.3.8 Повторить операции по п. 8.3.3.2.
-
8.3.3.9 Установить с помощью регуляторов тока на путевом элементе «Грубо» и «Точно» поочередно значения силы переменного тока 10, 20, 30, 35 мА, при этом снимая показания с мультиметра и стенда, полученные результаты занести в протокол поверки.
-
8.3.3.10 Выполнить п. 8.3.1.4 и повторить п. 8.3.3.9, 8.3.3.5.
-
8.3.3.11 Рассчитанные по формуле (2) значения относительной погрешности измерений силы переменного тока на путевом элементе занести в протокол поверки.
-
8.3.3.12 Результаты поверки считать положительными, если для каждого результата измерений, значения относительной погрешности силы переменного тока на местном и путевом элементах не превышают пределов допускаемой относительной погрешности ±1,5 %.
Абсолютную погрешность измерений переходного сопротивления контактов определять методом непосредственного сличения стенда с значениями сопротивлений, установленными на магазине электрического сопротивления Р4830/1 (далее - магазин сопротивления).
-
8.3.4.1 Собрать схему измерений, приведенную на рисунке 5, тестовая заглушка должна быть установлена в разъем «заглушка».
Rnepexi - сопротивление проводников; Rnepex2- индикатор стенда, где будет отображаться значение переходного сопротивления; М - магазин сопротивления;
RM(0)- начальное сопротивление магазина сопротивления; RM - установленное сопротивление на магазине сопротивления;
Рисунок 5 - Схема измерений переходного сопротивления контактов
-
8.3.4.2 Установить с помощью магазина сопротивления поочередно значения сопротивлений 0,1, 0,2, 0,3, 0,4, 0,5 Ом и считать показания со стенда, полученные результаты занести в протокол поверки.
-
8.3.4.3 Рассчитать значение абсолютной погрешности измерений переходного сопротивления контактов для каждого значения по п.4.5.6, Ом, по формуле
Лпс = (Rm + (Rnepexi + Rm(0))) " Rnepex2, (3)
где Rnepexi - сопротивление проводников, Ом;
Rnepex2-значение переходного сопротивления на индикаторе стенда, Ом;
Rm(0)- начальное сопротивление магазина сопротивления, Ом;
Rm - значение сопротивления, установленное на магазине сопротивления, Ом. Полученные результаты занести в протокол поверки.
-
8.3.4.4 Результаты поверки считать положительными, если для каждого результата измерений значения абсолютной погрешности измерений переходного сопротивления контактов не превышают пределов допускаемой абсолютной погрешности ±0,01 Ом.
Абсолютную погрешность измерений временных пармеров реле определять методом непосредственного сличения стенда с осциллографом-мультиметром цифровым портативным Fluke 124 (далее - осцилдлограф).
-
8.3.5.1 Собрать схему измерений, приведенную на рисунке 6, тестовая заглушка должна быть в разъеме «заглушка».
[ хммигт «утнймиижт
□□□
□□□1
Вьл МЭ
ЕНО
Т)
□□□
□ ши
детрохь wo
1___•_J
:рэ»гал
о]
IQJZEJZ
« рдеДхст MTWS гж ыл
CpdDCZDGD <О
Г01
»
□
а
0
г.ж
iu‘
1 1
0
L
0
а
Е
ti - Осциллограф-мультиметр цифровой портативный Fluke 124; t2- индикатор стенда, где будет отображаться значение времени;

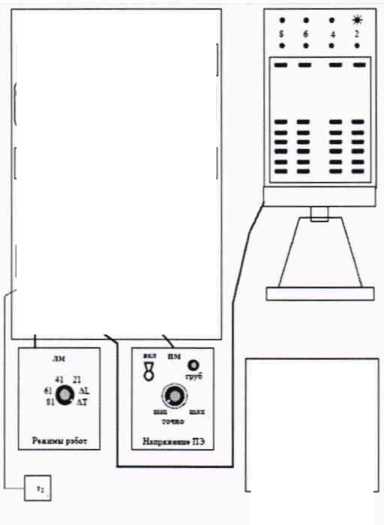

Рисунок 6 - Схема измерений временных параметров реле
-
8.3.5.2 При частоте 50 Гц установить рабочие значения напряжений и угол сдвига фаз на путевом и местном элементах,Um = 220 В, Un = 20 В, (р = 90°, соответственно;
На манипуляторе «Напряжение ПЭ» тумблер «вкл» установить в нижнее положение, на манипуляторе «Режимы работ» переключателем выбрать режим «ДТ», на индикаторе стенда «время срабатыв.» должны отобразиться нули.
-
8.3.5.3 Перевести тумблер «вкл.» на манипуляторе стенда «Напряжение ПЭ» в верхнее положение, на экране осциллографа получить импульсную последовательность, после чего считать показания со стенда, развернув импульсную последовательность на осциллографе до размеров удобных для считывания.
-
8.3.5.4 Контролировать совпадение первого заднего фронта с положением курсора времени 0,000S. Считать значение по осциллографу.
-
8.3.5.5 Вращая рукоятку горизонтальной развертки осциллографа, сосчитать все «задние фронты» (включая первый) полученной импульсной последовательности, полученные значения занести в протокол поверки.
-
8.3.5.6 Поочередно установить величину напряжения на путевом элементе 15, 12 В. Повторить измерения по п. 8.3.5.2-8.3.5.5.
-
8.3.5.7 Рассчитать значение абсолютной погрешности измерений временных параметров реле для каждого значения временных параметров реле, с, по формуле
Двп = t2 — tl, (4)
где t2 - значение полученное на индикаторе стенда, с;
ti - значение полученное по осциллографу, с.
Полученные результаты занести в протокол поверки.
-
8.3.5.8 Результаты поверки считать положительными, если для каждого результата измерений значения абсолютной погрешности измерений врмеменных параметров реле не превышают пределов допускаемой абсолютной погрешности ±0,02 с.
Абсолютную погрешность измерений временных параметров реле определять методом непосредственного сличения стенда с прибором для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.ЗТ1 (далее - прибор).
-
8.3.6.1 Собрать схему измерений, приведенную на рисунке 7, тестовая заглушка должна быть в разъеме «заглушка».
<pi - Прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.ЗТ1; срг- индикатор стенда, где будет отображаться значение угла разности фаз между напряжениями на обмотках (токами в обмотках) реле;

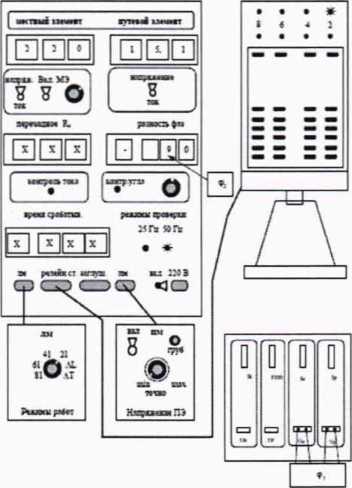

Рисунок 7 - Схема измерений временных параметров реле
-
8.3.6.2 Установить переключатель режимов работы на левом манипуляторе в положение «21».
-
8.3.6.3 С помощью регулятора фазовращателя стенда поочередно установить значения угла разности фаз 30°(-150°), 60°(-120°); 90°(-90°), 120°(-60°), 150°(-30°), при этом снимая показания с прибора и стенда, полученные результаты занести в протокол поверки.
-
8.3.6.4 Рассчитать значение абсолютной погрешности измерений для каждого значения угла разности фаз по п. 8.3.6.3, °, по формуле
ДУ = <Р2-Ф1, (5)
где (р2 - значение полученное на индикаторе стенда, °;
(pi - значение полученное по прибору, °.
Полученные результаты занести в протокол поверки.
-
8.3.6.5 Результаты поверки считать положительными, если полученные значения абсолютной погрешности измерений угла разности фаз не превышают пределов допускаемой абсолютной погрешности ±2°.
-
9.1 Результаты поверки оформляются протоколом свободной формы.
-
9.2 При положительных результатах первичной поверки стенда делается отметка в паспорте и производится электронная регистрация результатов оформления поверки средств измерений в Федеральном информационном фонде по обеспечению единства измерений.
-
9.3 При положительных результатах периодической поверки стенда производится электронная регистрация результатов оформления поверки средств измерений в Федеральном информационном фонде по обеспечению единства измерений и, по заявлению заказчика, на стенд выдается свидетельство о поверке стенда.
-
9.4 При отрицательных результатах поверки стенда, производится электронная регистрация результатов оформления поверки средств измерений в Федеральном информационном фонде по обеспечению единства измерений и, по заявлению заказчика, на стенд выдается извещение о непригодности, ранее выданное свидетельство о поверке аннулируется.
