Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Директор

ООО «Сарансккабель»

УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИМС» по производственной метрологии

Иванникова

2019 г.

МОСТ ДЛЯ ИЗМЕРЕНИЙ ЕМКОСТИ И ТАНГЕНСА УГЛА ПОТЕРЬ АВТОМАТИЧЕСКИЙ Tettex 2877

Методика поверки

МП 206.1-141-2019

г. Москва

2019

Настоящая методика поверки распространяется на мост для измерений емкости и тангенса угла потерь автоматический Tettex 2877, зав. № 151138 (далее по тексту — мост), изго-говленный Haefely Test AG, Швейцария, и устанавливает методы и средства его первичной и периодической поверки.

На поверку представляется мост, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации;

  • - методика поверки.

Интервал между поверками - 2 года.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г.№ 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Г лавгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и последовательности, указанные в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Определение относительной погрешности измерений емкости

8.3

Да

Да

4 Определение абсолютной погрешности измерений тангенса угла потерь

8.4

Да

Да

5 Определение относительной погрешности измерений напряжения и абсолютной погрешности измерений частоты переменного тока

8.5

Да

Да

3. СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Реко

мендуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Делитель напряжения

от 1 до 20 кВ

±0,5%

ДН-20э

1

8.5

Вольтметр универсальный цифровой

до 1 000 В

±0,5 %

GDM-78255А

1

8.5

Меры емкости образцовые

от 1 нФ до

1 мФ

±0,05 %

Р597

1

8.2, 8.3

Конденсатор измерительный высоковольтный

100 пФ

±0,1 %

КИВ-10

1

8.4

Мера электрической емкости и тангенса угла потерь

от 2 до 30 пФ от 1 • 1 О'4 до 0,1

±0,05 %

±(3-10'5 +0,002 tg6)

СА6221

D-30-10

1

8.4

Универсальный калибратор

до 1000 В

50 Гц

0,025 %

0,0025 %

Fluke

9100

1

8.2, 8.3

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомендуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Измеритель нелинейных искажений

20 Гц - 200 кГц

20 Гц -1 МГц

±(0,05 Кгк+0,06) % ±(0,05 Кгк +0,02) %;

±(0,1 Кгк +0,1)%

С6-11

1

6.2

Термометр ртутный лабораторный

от 0 до 50 °C

±1 °C

ТЛ-4

1

6.1

Барометр-анероид метеорологический

от 80 до 106 кПа

±200 Па

БАММ-

1

1

6.1

Психрометр аспирационный

от 10 до 100 %

±1 %

М-34-М

1

6.1

Аппарат высоковольтный испытательный

от 1 до 10 кВ

50 Гц

±3,0 %

УПУ-юм

1

8.4, 8.5

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций. аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ. изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на аппараты, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

  • 6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

6.1 Поверка преобразователей должна проводиться при нормальных условиях при-

менения:

• температура окружающей среды, °C

от +15 до +25;

• атмосферное давление, кПа

от 86 до 106;

• относительная влажность воздуха, %

от 10 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±22 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на мост и входящие в его комплект компоненты.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого моста следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в Руководстве по эксплуатации;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, соединительные кабели, ЖКИ-дисплеи и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность моста.

При несоответствии по вышеперечисленным позициям мост бракуется и направляется в ремонт.

8.2 Опробование
  • 8.2.1 Соберите схему, приведенную на рисунке 1.

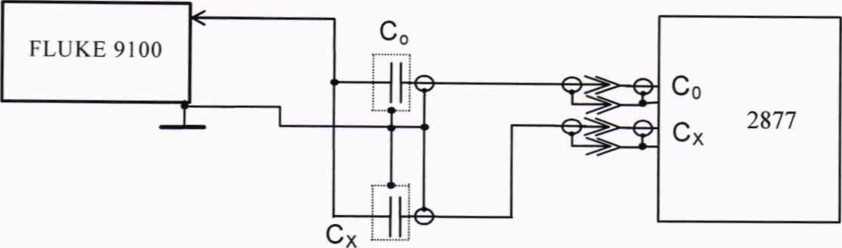

Рисунок 1 - Схема измерений электрической емкости

  • 8.2.2 Подключите к мосту в качестве эталонного конденсатора и объекта измерений меры емкости Р597 с номиналами 1000 пФ.

  • 8.2.3 Введите в меню поверяемого моста действительное значение емкости конденсатора Р597, используемого в качестве меры Со.

  • 8.2.4 Задайте напряжение на выходе калибратора 100 В частотой 50 Гц.

  • 8.2.5 С помощью моста определите значения емкости Сх и тангенса tg5x измеряемой меры.

  • 8.2.6 Результаты измерений считаются удовлетворительными, если мост производит измерения емкости, тангенса угла потерь, напряжения и частоты переменного тока.

8.3 Определение относительной погрешности измерений емкости
  • 8.3.1 Соберите схему, приведенную на рисунке 1.

  • 8.3.2 В качестве эталонной емкости Со включите меру Р597 номиналом 1000 пФ, а в качестве измеряемой емкости Сх - меру Р597 с номиналом 1000 пФ.

  • 8.3.3 Введите в меню поверяемого моста действительные значения емкости конденсатора Р597, используемого в качестве меры Со.

  • 8.3.4 Для измеряемой меры Сх запишите в соответствующий столбец таблицы 4 её действительное значение емкости См.

  • 8.3.5 Задайте напряжение на выходе калибратора 100 В частотой 50 Гц.

  • 8.3.6 С помощью поверяемого моста определите значение емкости Сх измеряемой меры.

  • 8.3.7 Результаты измерений занесите в столбец Сх таблицы 4.

  • 8.3.8 Повторите операции по п.п. 8.3.5 - 8.3.7, подключив в качестве измеряемой емкостей меру с номиналами 4 нФ.

  • 8.3.9 В качестве эталонной емкости Со включите меру Р597 номиналом 10 нФ, а в качестве измеряемой емкости Сх - меру Р597 с номиналом 10 нФ.

  • 5.3.10 Для измеряемой меры Сх запишите в соответствующий столбец таблицы 4 её действительное значение емкости См.

  • 8.3.11 Задайте напряжение на выходе калибратора 20 В частотой 50 Гц.

  • 8.3.12 С помощью поверяемого моста определите значение емкости Сх измеряемой меры.

  • 8.3.13 Результат измерений занесите в столбец Сх таблицы 4.

  • 8.3.14 Повторите операции по п.п. 8.3.11 - 8.3.13, подключая в качестве измеряемых емкостей меры с номиналами 100 и 1000 нФ.

Таблица 4 - Результаты измерений электрической емкости

Номинал См, нФ

См, пФ

Сх, пФ

5С, %

1

4

10

Номинал См, нФ

См, пФ

Сх, пФ

8С. %

100

1000

  • 8.3.15 Вычислите расхождение между измеренными значениями емкостей Сх и их действительными значениями См по формуле: 8С=100(Сх- См)/См.

  • 8.3.16 Результаты измерений считаются удовлетворительными, если полученные значения 8С не более ±0,1 %.

8.4 Определение абсолютной погрешности измерений тангенса угла потерь
  • 8.4.1 Соберите схему, приведенную на рисунке 2.

  • 8.4.2 В качестве эталонной емкости Со включите конденсатор КИВ-10 с номинальным значением емкости 40 пФ, а в качестве измеряемой емкости Сх - меру электрической емкости и тангенса угла потерь CA6221D-30-10 с номинальным значением емкости 30 пФ и тангенса утла потерь 1 • 1 О’4.

  • 8.4.3 Введите в меню поверяемого моста действительные значения емкости конденсатора КИВ-10. используемого в качестве меры Со.

  • 8.4.4 Для измеряемой меры Сх запишите в соответствующие столбцы таблицы 5 её действительные значения емкости См и тангенса угла потерь tg5M.

  • 8.3.5 Задайте напряжение на выходе установки УПУ-10М значением 10 кВ частотой 50 Гц.

    КИВ-10

    Со

    УПУ-10М

    2809а

    CA6221D-30-10

    Сх

Рисунок 2 - Схема измерений тангенса угла потерь

  • 8.4.6 С помощью поверяемого моста определите значения емкости Сх и tg§x измеряемой меры.

  • 8.4.7 Результаты измерений занесите в соответствующие столбцы таблицы 5.

  • 8.4.8 Повторите операции по п.п. 8.4.4 - 8.4.7, включая последовательно в качестве объекта измерений меру электрической емкости и тангенса угла потерь CA6221D-30-10 с номинальным значением емкости 30 пФ и тангенса угла потерь 1 10'3, 1 10’2, 1-Ю’1.

Таблица 5 - Результаты измерений тангенса угла потерь

Номинал tg8M

См, пФ

tg8M

Сх, пФ

tg8x

5С, %

AtgS

1-ю-4

110’3

110’2

110’1

  • 8.4.9 Вычислите расхождение между измеренным значением емкостей Сх и их действительными значениями См по формуле: 8С=100(Сх - См)/См и между измеренным значением tgSx и действительными значениями tg8M по формуле: Atg8= tg8x - tg8M.

  • 8.4.10 Результаты измерений считаются удовлетворительными, если полученные значения 8С не более ±0,1 %, а полученные значения Atg8 не более ±(l,0 10’4+5 10’3tg8x).

8.5 Определение относительной погрешности измерений напряжения и абсолютной погрешности измерений частоты переменного тока
  • 8.5.1 Соберите схему, приведенную на рисунке 3.

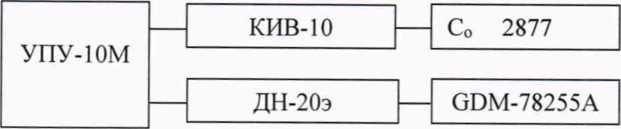

Рисунок 3 - Схема измерений напряжения и частоты переменного тока

  • 8.5.2 Подключите в качестве эталонной емкости Со конденсатор КИВ-10 с номинальным значением емкости 40 пФ.

  • 8.5.3 Введите в меню поверяемого моста действительное значение емкости конденсатора КИВ-10. используемого в качестве меры Со.

  • 8.5.4 Задайте на выходе УПУ-10М напряжение, значением 1 кВ частотой 50 Гц.

  • 8.5.5 Произведите измерение напряжение и частоты, результаты занесите в таблицу 6.

  • 8.5.6 Повторите операции по п.п. 8.5.4 - 8.5.5 последовательно устанавливая на выходе УПУ-10М значения напряжения 2,5, 5,0, 7,5 и 10 кВ частотой 50 Гц.

  • 8.5.7 Вычислите расхождение между измеренными значениями напряжений Ux и Uпо формуле:

5U=100(Ux-Uo)/Uo,%

  • 8.5.8 Вычислите расхождение между измеренными значениями частоты fx и f0 по формуле:

Af=fx - f0.

Таблица 6 - Результаты измерения напряжения и частоты

Номинальное значение напряжения UH, кВ

1

2,5

5

7,5

10

Измеренное измерительной системой, состоящей из ДН-20э и GDM-78255A значение напряжения и0, в

Измеренное значение частоты f0, Гц

Измеренное поверяемым мостом значение напряжения Ux, В

Измеренное значение частоты fx, Гц

  • 8.5.9 Результаты измерений считаются удовлетворительными, если 5U не более ±1,5 %, a Af не более ±0,005 fx.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

  • 9.2 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИЙМС»

С.Ю. Рогожин

А.В. Леонов
