Методика поверки «ГСОЕИ. Датчики вибрации TD-3228-6» (МП-265/03-2021)

СОГЛАСОВАНО

В.А. Лапшинов

11» марта 2021 г.

руководителя ЛОЕИ

ММАШ ТЕСТ»

Государственная система обеспечения единства измерений

Датчики вибрации TD-3228-6

г. Чехов 2021 г.

• 1.1  Настоящая методика поверки распространяется на датчики вибрации TD-3228-6 (далее по тексту - датчики), производства Tokyo Dengyo Engineering Со., Ltd., Япония, и устанавливает методику их первичной и периодической поверок.

• 1.2  Датчики обеспечивают прослеживаемость к ГЭТ58-2018 «ГПСЭ единиц длины, скорости и ускорения при колебательном движении твердого тела» в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

• 1.3  Настоящей методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и отдельных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

• 2.2  Если при проведении той или иной операции получен отрицательный результат, дальнейшую поверку приостанавливают до устранения недостатков, выявленных при проведении поверки.

• 2.3  После устранения недостатков, вызвавших отрицательный результат, датчик вновь предоставляют на поверку.

• 2.4  При невозможности устранения недостатков, датчик признают непригодным к применению и эксплуатации по назначению. Оформляют извещение о непригодности датчика в соответствии с Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений

• 3.1  При проведении поверки должны соблюдаться следующие нормальные условия измерений:

• - температура окружающей среды, °C              от +18 до +25

• - относительная влажность окружающей среды, % от 45 до 80

• - атмосферное давление, кПа                       от 87,3 до 106,0

• - уровень звукового давления, дБ                    не более 65

• 3.2  Отсутствие механической вибрации, тряски и ударов, влияющих на работу датчиков. Напряжение питания поверяемого датчика должно соответствовать требованиям, установленным в эксплуатационной документации фирмы изготовителя.

• 4.1  К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый датчик и средства измерений, участвующих при проведении поверки.

• 5.1  При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Сведения о средствах поверки

• 6.1  При проведении поверки должны быть выполнены все требования безопасности, указанные в эксплуатационной документации на поверяемый датчик и средства поверки.

• 6.2  Все средства поверки и поверяемый датчик должны иметь защитное заземление.

• 7.1  При внешнем осмотре проверяют:

• - целостность корпуса датчика вибрации TD -3228-6;

• - целостность корпуса предусилителя ТР-3217;

• - отсутствие повреждений соединительных разъемов.

• 7.2  При наличии вышеуказанных дефектов поверку не проводят до их устранения. Если дефекты невозможно устранить, поверяемый датчик бракуют.

• 8.1  Перед проведением поверки проверяют условия проведения поверки в соответствии с разделами 3 и 6.

• 8.2  Датчик и средства измерений должны быть выдержаны при температуре, указанной в п.

• 3.1 раздела 3 не менее 3 часов.

• 8.3  Опробование проводят на виброустановке поверочной DVC-500 (далее -виброустановка). Датчик закрепляют на виброустановку таким образом, чтобы направление главной оси чувствительности датчика совпадало с направлением колебаний виброустановки. Датчик вибрации TD-3228-6 подключают к предусилителю ТР-3217 (далее - предусилитель) в соответствии с эксплуатационной документацией. К входу предусилителя подключают источник питания, к выходу предусилителя подключают вольтметр универсальный В7-78/2 (далее - вольтметр) в соответствии с рисунком 1 Приложения А.

• 8.4  Включают и прогревают приборы не менее 15 минут.

• 8.5  После выполнения вышеуказанных операций, с помощью виброустановки воспроизводят виброускорение не менее lg (9,8 м/с²) на частоте 40 Гц.

• 8.6  Датчик считают работоспособным, если считанный с помощью вольтметра выходной сигнал в виде переменного напряжения электрического тока изменился с момента покоя.

• 9.1  Перед определением метрологических характеристик проводят корректировку коэффициента преобразования.

  • 9.1.1  Перед корректировкой коэффициента преобразования проводят операции в соответствии с п. 8.3 настоящей методики поверки.

  • 9.1.2  При помощи винта корректировки чувствительности, указанного на рисунке 1 Приложения А, проводят корректировку коэффициента преобразования. Винт корректировки проворачивают по-или против часовой стрелки, а с помощью вольтметра измеряют выходной сигнал в виде напряжения переменного тока.

  • 9.1.3  Результаты поверки по данному пункту считают положительными, если с помощью винта корректировки удалось отрегулировать значение коэффициента преобразования до номинального значения коэффициента преобразования, представленного в таблице 1 Приложения А.

• 9.2 Определение диапазона измерений виброускорения и основной относительной погрешности измерений виброускорения

  • 9.2.1  Перед определением диапазона измерений виброускорения и основной относительной погрешности измерений виброускорения проводят операции в соответствии с п. 8.3 настоящей методики поверки.

  • 9.2.2  С помощью виброустановки последовательно воспроизводят амплитуду виброускорения с значениями предельно близким к 1; 5; 10; 15; 20 g, на частоте 160 Гц,

Относительную погрешность измерений виброускоерния определяют по формуле (1):

_г ^изм i ~ ^ном i                                           ...

^{Sai =} —u~i—  ’                    ⁽¹⁾

^и ном ¹

где

д'а/- определенная относительная погрешность измерений виброускорения на / - ом значении амплитуды виброускорения, %;

Гизм / - измеренное значение напряжения переменного тока на i - ом значении амплитуды виброускорения, мВ;

t/ном i - номинальное значение напряжения переменного тока на / - ом значении амплитуды виброускорения, мВ, рассчитанное по формуле (2):

t/ном t ⁼ 70,7 ■ Пуст i >                                         (2)

где

a_yCTi - предельно близкое установленное виброустановкой i - ое значение амплитуды виброускорения, g.

• 9.2.3  Результаты определения диапазона измерений виброускорения и основной относительной погрешности измерений виброускорения считают положительными, если получившиеся результаты относительной погрешности измерений виброускорения при каждой заданной амплитуде виброускорения не превышало значений, указанных в таблице 1 Приложения А.

• 9.3  Определение частотного диапазона и неравномерности частотной характеристики.

  • 9.3.1  Перед определением частотного диапазона и неравномерности частотной характеристики (далее - неравномерность ЧХ) проводят операции по п. 8.3 настоящей методики поверки.

  • 9.3.2  Неравномерность ЧХ датчика определяют на фиксированном значении виброускорения 2g (19,6 м/с²) и не менее чем при десяти или более значениях частот из ряда 2; 2,5; 3,15; 4; 5; 6,3; 8;



    1600; 2000; 2500; 3150; 4000; 5000 Гц. Частотный ряд должен включать нижнюю и верхнюю границы частоты рабочего диапазона.

    Неравномерность ЧХ датчика определяют по формуле (3):

    Уачх i

    ^изм i ^ном i



    (3)

где

Уачх i ~ определенное относительное отклонение от номинального на i - ом значении амплитуды виброускорения, %;

Г'изм / - измеренное значение переменного напряжения на / - ом значении амплитуды виброускорения, мВ;

t/ном i - номинальное значение переменного напряжения на i - ом значении амплитуды виброускорения, мВ, рассчитанное по формуле (2).

• 9.3.3 За неравномерность ЧХ принимают максимальное относительное отклонение, %, вычисленное по формуле (4):

  (4)

УаЧХ“(УаЧХ i)max

• 9.3.4  Результаты определения частотного диапазона и неравномерности частотной характеристики считают положительными, если полученные значения неравномерности ЧХ не превышает значений, указанных в таблице 1 Приложения А настоящей методики поверки.

• 9.4  Определение нелинейности амплитудной характеристики

  • 9.4.1  Перед определением нелинейности амплитудной характеристики (далее - нелинейность АХ) проводят операции по п.8.3 настоящей методики поверки.

  • 9.4.2  Определение нелинейности АХ проводят на частоте 160 Гц, с последовательно заданными значениями амплитуды виброускорения предельно близким к 1; 5; 10; 15; 20 g. С помощью вольтметра считывают значение выходного сигнала в виде напряжения переменного тока в каждом значении амплитуды виброускорения и определяют относительное отклонение коэффициента преобразования от среднего значения по формуле (5):

(5)

где

5₍^вп- определенное относительное отклонение коэффициента преобразования от среднего на i - ом значении амплитуды виброускорения, %;

Kjx i - действительное значение коэффициента преобразования на i - ом значении амплитуды виброускорения, мВ/g, определенное по формуле (6);

Кер- среднее значение коэффициента преобразования, мВ, рассчитанное по формуле (7).

где

^aycri ^_ предельно близкое установленное виброустановкой i - ое значение амплитуды виброускорения, g;

f/изм i-измеренное значение выходного сигнала в виде напряжения переменного тока на i - ом значении амплитуды виброускорения, мВ.

<,                 .                                  (7>

^р и

где

п - количество задаваемых значений амплитуды виброускорения;

Kj\i- действительное значение коэффициента преобразования на i - ом значении амплитуды виброускорения, мВ, рассчитанное по формуле (6).

• 9.4.3 За нелинейность АХ датчика принимают максимальное значение относительного отклонения коэффициента преобразования от среднего, %, по формуле (8):



  max

(8)

• 9.4.4 Результаты определения нелинейности АХ считают положительными, если полученные значения нелинейности АХ не превышают значений, указанных в таблице 1 Приложения А настоящей методики поверки.

• 10.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пунктам 9.2-9.4 настоящей методики поверки.

• 10.2 При положительных результатах поверки датчик признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на датчик выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на корпус предусилителя в виде мастичной пломбы в соответствии с описанием типа.

• 10.2 При отрицательных результатах поверки датчик признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на датчик выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.



  И.В. Мартынов



Исполнитель

Инженер по метрологии

ООО «ПРОММАШ ТЕСТ»

Приложение А

Таблица 1 - Метрологические характеристики датчиков вибрации TD-3228-6

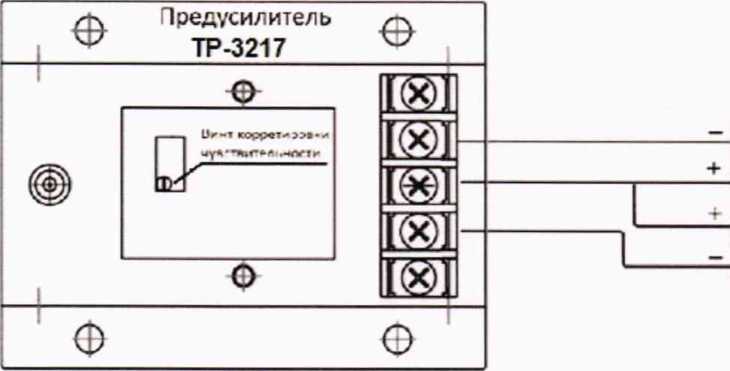

Рисунок 1 - Схема подключения эталонных средств измерений
