СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-БА-1600

РЭ

Инв. Nsnodn.Подп. и дата Вгам. ине. Ns.. .....Инв. № дубл        Лаа? и дата

2018

13 Поверка

Настоящая методика распространяется на изделие ФТКС.411713.264 и устанавливает порядок проведения первичной и периодической поверок.

  • 13.1 Общие требования

    Ине. № подл.        Подл, и дата        Взам, ине, № I Ине, № дубл,        Подп, и дата

  • 13.1.1 Поверка должна проводиться метрологической службой, аккредитованной в установленном порядке на проведение данных работ.

  • 13.1.2 Поверка изделия должна проводиться не реже одного раза в два года, перед началом эксплуатации, а также после хранения, продолжавшегося более 6 месяцев.

  • 13.1.3 При поверке должны использоваться поверенные в установленном порядке средства измерений, имеющие действующие свидетельства о поверке. Перечень приборов и оборудования, необходимых для выполнения поверки изделия, приведен в таблице 13.2

  • 13.1.4 Перед началом поверки необходимо проверить изделие в режиме «ОК

отключен» программы тестовой проверки модулей (см. ФТКС.52082-01 34 01

Система проверки функций ТЕСТ-БА-1600. Руководство оператора). Выявленные неисправности устранить, руководствуясь разделом 14.

  • 13.1.5 Поверку выполнять только при положительном результате выполнения тестовой проверки всех модулей.

  • 13.1.6 При отрицательных результатах тестевой проверки модулей и мезонинов необходимо выполнить их внешнюю калибровку в соответствии с руководством по эксплуатации на соответствующий модуль (мезонин), а затем повторить поверку.

  • 13.1.7 Поверку мезонинов из состава ЗИП-0 изделия не выполнять.

  • 13.1.8 При выполнении поверки изделия следует использовать программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600.

Программой создается и ведется файл протокола, содержащий результаты поверки.

  • 13.1.9 Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка являются символ (буква) «Е» или «е» латинского или русского алфавита.

Изм

Лист

№ докум.

Подп.

Пата

  • 13.1.10 Допускаемые значения погрешностей при проведении поверки определяются автоматически в зависимости от диапазона измерений и значения измеренной величины и заносятся в файл протокола поверки.

  • 13.1.11 Допускается не отключать изделие по окончании выполнения очередного пункта поверки, если вслед за ним сразу же начинается выполнение следующего пункта поверки.

13.2 Операции поверки

13.2.1 При проведении поверки должны выполняться операции, указанные в

таблице 13.1.

Ине. Ns подл.        Подп. и дата        Взам. ине. Ns        Ине. Ns дубл. I Подп. и дата

Таблица 13.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

13.6.1

+

+

2 Опробование

13.6.2

+

+

3 Определение          электрического

сопротивления защитного заземления, сопротивления    изоляции    цепей

сетевого    питания    относительно

корпуса,   проверка   электрической

прочности изоляции цепей сетевого питания

13.6.3

+

-

Определение метрологических характеристик

4.1 Определение диапазонов и погрешности воспроизведения напряжения постоянного тока

13.6.4.1

+

+

4.2 Определение диапазона и погрешности измерений силы постоянного тока

13.6.4.2

+

+

4.3 Определение диапазона и погрешности воспроизведения силы постоянного тока

13.6.4.3

+

+

Изм.

Лист

№ докум.

Подп.

Дата

РЭ

Лист

33

Ине. No подл.        Подп. и дата        Взам. ине. No        Ине. No дубл.        Подп. и дата

Продолжение таблицы 13.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

4.4 Определение диапазонов и погрешности измерений мгновенных значений напряжения

13.6.4.4

+

+

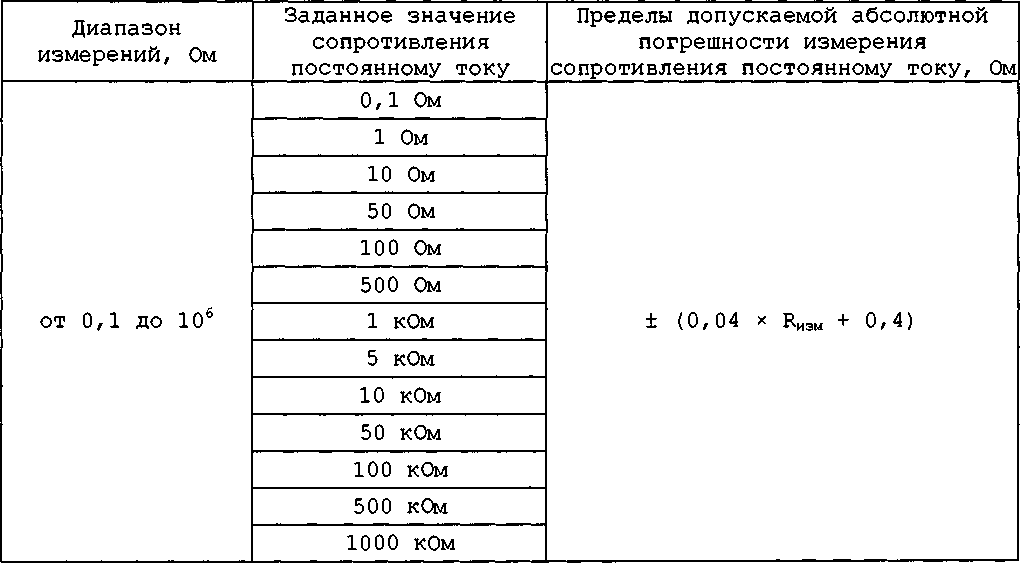

4.5 Определение диапазона и погрешности измерений сопротивления постоянному току по двухпроводной схеме измерения

13.6.4.5

+

+

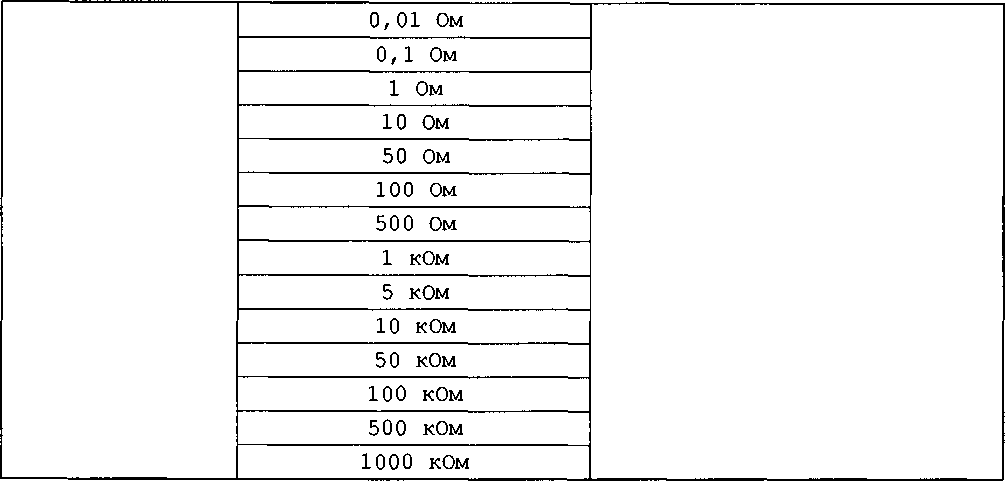

4.6 Определение диапазона и погрешности измерений сопротивления постоянному току по четырехпроводной схеме измерения

13.6.4.6

+

+

4.7 Определение диапазона и погрешности измерения сопротивления изоляции

13.6.4.7

+

+

4.8 Определение диапазонов погрешности измерения напряжения постоянного тока (с применением установки УПЭМ-1)

13.6.4.8

+

+

4.9 Определение диапазона и погрешности измерений напряжения постоянного тока (с применеием измерителя мгновенных значений напряжения МДН8И)

13.6.4.9

+

+

4.10 Определение диапазона и погрешности измерений СКЗ напряжения переменного тока

13.6.4.10

+

+

4.11 Определение диапазона и пределов допускаемой абсолютной погрешности установки длительности команды

13.6.4.11

+

+

5 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

13.6.4.11

+

+

РЭ

Лист

34

Изм.

Лист

№ докум.

Подп.

Дата

13.3 Средства поверки

13.3.1 При проведении поверки должны применяться средства поверки,

указанные в таблице 13.2.

Ине. № подл.        Подп. и дата        Взам. ине. №        Ине. № дубл. | Подп. и дата

Таблица 13.2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

13.6.3

Установка для проверки параметров электрической безопасности GPT-79804 диапазон выходного напряжения переменного тока от 100 до 5000 В; пределы допускаемой основной абсолютной погрешности   измерения    напряжения    переменного    тока

± (0,01-иИЗм. +  5  В); диапазон измерений сопротивления (в

режиме измерений сопротивления изоляции) от 1 до 9999 Мом, пределы допускаемой относительной погрешности измерений сопротивления ±  (0,05-RH3M.  +  1 МОм); диапазон измерений

сопротивления (в режиме измерений сопротивления заземления) от 0,1 до 650 мОм при испытательном токе до 30 А, пределы допускаемой абсолютной погрешности измерений сопротивления заземления ±  (0,01-RW3M  +  2 мОм), где RM3M - измеренное

значение сопротивления,  Ом, иизм - измеренное значение

напряжения.

13.6.4.1,

13.6.4.3

Мультиметр цифровой 34411А: предел измерений напряжения постоянного тока до 1000 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,00004 -иизм. + 0,000006 -Unp.) В, предел измерений напряжения переменного тока до 750 В, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ± (0,012-иизм. + 0,005-Unp.); предел измерений силы постоянного тока до 3 А, пределы допускаемой абсолютной погрешности измерений силы постоянного тока ± (0,0015-1ИЗм. + 0, 0002 • 1пр.) , где иизм. - измеренное значение напряжения; Unp. - значение предела измерений; 1изм. - измеренное значение силы тока; 1пр. - значение предела измерений силы тока

13.6.4.2,

13.6.4.4,

  • 13.6.4.8,

  • 13.6.4.9,

13.6.4.10

Калибратор     универсальный     9100Е     Fluke:     диапазон

воспроизведения напряжения постоянного тока от 0,05 мВ до 400 В,   пределы   допускаемой   относительной   погрешности

воспроизведения - не более ± (0, 01 + 0,003 | Uk/Ux 1 ) , где Uk -конечное значение диапазона воспроизведения, Ux - значение воспроизведения;    диапазон   воспроизведения    напряжения

переменного тока от 10 мВ до 300 В, пределы допускаемой относительной погрешности воспроизведения не более 0,5 %; диапазон воспроизведения силы постоянного тока и силы переменного тока от 0,05 мА до 3 А, пределы допускаемой относительной   погрешности   воспроизведения   не   более

± (0,1 + 0,01511к/1х 1 ) , где 1к - конечное значение диапазона воспроизведения, 1х - значение воспроизведения; диапазон частоты формирования прямоугольного сигнала от 3 Гц до

РЭ

Лист

35

Изм.

Лист

Na докум.

Подп.

Дата

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

300 кГц,   пределы допускаемой  относительной  погрешности

установки частоты не более 0,003 %.

Инв. № подл.        Подп. и дата        Взам. инв. №        Ина. No дубл. | Подп. и дата

Продолжение таблицы 13.2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

  • 13.6.4.5,

  • 13.6.4.6,

13.6.4.9

Магазин электрического сопротивления Р4834: диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности 0,02

13.6.4.11

Осциллограф цифровой запоминающий WaveJet322: диапазон коэффициента отклонения от 2 мВ/дел до 10 В/дел, диапазон коэффициента развертки от 2 нс/дел до 50 с/дел, пределы допускаемой относительной погрешности измерений временных интервалов 1-10'5;

13.6.4.7,

13.6.4.9

Магазин сопротивления Р40108 (с двумя кабелями 5МЧ.500.024): диапазон воспроизведения сопротивления постоянному току от 0,1 до 1000 МОм, класс точности 0,05

13.6.4.6

Катушка электрического сопротивления Р310:  0,001 Ом, класс

точности 0,01

13.6.4.6

Катушка электрического сопротивления Р310:  0,01 Ом, класс

точности 0,01

13.6.4.6

Катушка электрического сопротивления Р321:  0,1 Ом, класс

точности 0,01

Вспомогательные средства поверки

13.5.1

Термогигрометр «ИВА-6Н-Д»:

  • - диапазон измерения температуры от 0 до плюс 50 °C, погрешность не более ± 0,5 %;

  • - диапазон измерения влажности (0 - 98)%, погрешность ± 3,0 %;

  • - диапазон измерения давления от 30 до 110 кПа, погрешность не более ± 2,5 кПа

13.5.1

Прибор электроизмерительный цифровой (мультиметр) ИМС-Ф1:

  • - диапазон измерений напряжения переменного тока от 40 до 400 В, пределы допускаемой приведённой погрешности измерений напряжения переменного тока - не более ± 0,5 %;

  • - диапазон измерений частоты от 47 до 63 Гц, пределы допускаемой приведённой погрешности измерений частоты -не более ± 0,5 %

РЭ

Лист

36

Изм.

Лист

№ докум.

Подп.

Дата

13.6.4.4

Устройство С10МФ ФТКС.687420.163

Примечания

  • 1 Вместо указанных в таблице средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

  • 2 Применяемые средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

13.4 Требования безопасности

быть соблюдены требования технической эксплуатации техники безопасности при , а также изложенные в

  • 13.4.1 При проведении поверки должны безопасности, предусмотренные «Правилами электроустановок потребителей», «Правилами эксплуатации электроустановок потребителей» руководстве по эксплуатации на изделие, в технической документации на

применяемые при поверке рабочие эталоны и вспомогательное оборудование.

Инв. Ns подл.        Подп. и дата        Взам. ине. Ns         Инв. Ns дубл.        Подп. и дата

13.5 Условия поверки и подготовка к ней

13.5.1 При проведении поверки должны быть

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт. ст.)

  • - напряжение питающей сети, В

  • - частота питающей сети, Гц

соблюдены следующие условия: от 15 до 35;

от 40 до 80;

от 86 до 106

(от 645 до 795);

от 198 до 242;

от 49,5 до 50,5.

13.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

—выдержать изделие в условиях, указанных в п. 13.5.1 в течение не менее 8 ч;

—выполнить операции, оговоренные в разделе 11 «Подготовка к работе»;

—выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

—собрать схему поверки в соответствии с проводимой операцией.

Изм.

Лист

№ докум.

Подп.

Дата

РЭ

Лист

37

13.6 Порядок проведения поверки

  • 13.6.1 Внешний осмотр

  • 13.6.1.1 При внешнем осмотре проверить наличие товарного знака фирмы-изготовителя, наличие заводского номера изделия, комплектность на соответствие формуляру ФТКС.411713.264ФО и ведомости ЗИП-0 ФТКС.411713.2643И, состояние покрытий.

Результат внешнего осмотра считать положительным, если при выполнении внешнего осмотра было установлено:

—наличие товарного знака фирмы-изготовителя изделия;

—наличие заводского номера изделия;

—соответствие   комплектности изделия указанной в формуляре

ФТКС.411713.264ФО и ведомости ЗИП-0 ФТКС.411713.2643И;

—отсутствие нарушений целостности элементов, контактов и покрытий изделия.

13.6.2 Опробование

13.6.2.1 Опробование работоспособности изделия модулей (см. ФТКС.52082-01

изделия

выполняется

путем

в режиме «ОК отключен» программы

проверки проверки

34 01 Система проверки функций ТЕСТ-БА-1600.

Инв. № подл.        Подп. и дата        Взам. инв. Ns        Инв. № дубл.        Подп. и дата

Руководство оператора).

Результат опробования считать положительным, если при выполнении проверки изделия не было сообщений о неисправностях.

Изделие подвергать поверке только при положительном результате его

опробования.

13.6.3 Определение электрического сопротивления защитного заземления, сопротивления изоляции цепей сетевого питания относительно корпуса, электрической прочности изоляции цепей сетевого питания

13.6.3.1 Определение электрического сопротивления защитного заземления выполнить в следующем порядке:

  • 1) подготовить установку GPT-79804 (далее - пробойная установка) для проверки электрической безопасности:

  • 2) установить режим измерения электрического сопротивления заземления;

  • 3) испытательный ток установить равным 25 А;

  • 4) выключить пробойную установку;

  • 5) подключить один вывод высоковольтного выхода пробойной установки к клемме заземления панели КП-ВВ130;

  • 6) подключить второй вывод высоковольтного выхода (общий, соединенный с корпусом пробойной установки) к штырю (болту) заземления стойки СЭ148;

  • 7) включить пробойную установку и провести измерение электрического сопротивления между штырем заземления стойки СЭ148 и клеммой заземления коммутационной панели КП-ВВ130;

  • 8) повторить действия 5) - 7) для панели КП-ВВ131;

Изм.

Лист

№ докум.

Подп.

Дата

РЭ

Лист

38

Инв. Nq подл.        Подп. и дата        Взам. ине. №        Инв. Ns дубп.        Подп. и дата

  • 9) выключить пробойную установку и отключить контакты ее высоковольтного выхода.

Результат проверки считать положительным, если измеренные значения электрического сопротивления не превышают 0,1 Ом.

  • 13.6.3.2 Проверку электрической прочности изоляции цепей сетевого питания изделия относительно корпуса выполнить в следующем порядке:

  • 1) подготовить пробойную установку;

  • 2) выключить изделие;

  • 3) отключить кабель питания ИБП от сети питания; отключить кабели питания всех составных частей изделия;

  • 4) общий (соединенный с корпусом) выход пробойной установки соединить с контактом цепи защитного заземления кабеля питания ИБП;

  • 5) высоковольтный выход пробойной установки соединить с первым контактом вилки кабеля питания;

  • 6) в соответствии с эксплуатационными документами на установку для проверки электрической безопасности GPT-79804, установить следующий режим проверки электрической прочности изоляции:

  • —  испытательное напряжение среднеквадратического значения напряжения переменного тока частотой 50 Гц 1500 В;

  • —  время нарастания испытательного напряжения до установившегося значения 10 с;

  • —  время выдержки в установившемся состоянии 1 мин;

  • —  минимальный ток измерения 0 мА;

  • —  максимальный ток измерения 10 мА;

  • 7) подать испытательное напряжение на проверяемую цепь, выдержать в течение одной минуты, зарегистрировать результат;

  • 8) высоковольтный выход пробойной установки отсоединить от первого контакта вилки и соединить его со вторым контактом вилки кабеля питания;

  • 9) повторить действие 7);

  • 10) отсоединить выходы пробойной установки от контактов вилки кабеля;

  • 11) повторить действия 3) - 9) для остальных кабелей питания;

  • 12) восстановить подключение всех кабелей питания.

Результат проверки считать положительным, если при выполнении проверки не произошло пробоя электрической изоляции.

  • 13.6.3.3 Определение сопротивления изоляции цепей сетевого питания изделия относительно корпуса выполнить в следующем порядке:

  • 1) подготовить пробойную установку для работы в режиме измерения сопротивления изоляции со следующими параметрами:

  • — испытательное напряжение 500 В;

  • — диапазон измерений сопротивления изоляции не менее 30 МОм;

  • 2) выключить изделие;

  • 3) отключить кабель питания ИБП от сети питания; отключить кабели питания всех составных частей изделия;

  • 4) для каждого кабеля питания измерить и зарегистрировать сопротивление изоляции:

  • — между контактом цепи защитного заземления вилки кабеля и первым контактом сетевого питания вилки кабеля;

  • — между контактом цепи защитного заземления вилки кабеля и вторым контактом сетевого питания вилки кабеля;

  • 5) восстановить подключение всех кабелей питания.

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    Лист

    РЭ

    39

    Ине. № подл.        Подл, и дата        Взам. ине. №        Ине. № дубл.        Подл, и дата

Результат проверки считать положительным, если все измеренные значения сопротивления изоляции имеют величину не менее 20 МОм.

13.6.4 Определение метрологических характеристик изделия

13.6.4.1 Определение диапазонов и пределов допускаемой абсолютной погрешности воспроизведения испытательного напряжения постоянного тока выполнить следующим образом:

  • 1)  подготовить приборы:

  • - мультиметр цифровой Agilent 34411А (далее - мультиметр);

  • 2)  принадлежности из комплекта ЗИП-0 проверяемого изделия:

  • - кабель П4 ФТКС.685621.026 - 2 шт;

  • 3)  включить поверяемое изделие и мультиметр, установить мультиметр в режим измерения напряжения постоянного тока;

  • 4)  запустить программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 5)  в открывшейся программной панели нажать кнопку «проверка»;

  • 6)  выполнять указания программы;

  • 7)  после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности;

Примечание - Абсолютная погрешность установки значений испытательного напряжения постоянного тока Ди, В, рассчитывается по формуле

Ди = (Ux - Uh) ,                                     (2)

где Ux - измеренное значение напряжения постоянного тока, В;

Uh - заданное значение напряжения постоянного тока, В.

Результаты поверки считать положительными, если измеренные мультиметром значения испытательного напряжения постоянного тока находятся в пределах, приведенных в таблице 13.3.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

Таблица 13.3

Диапазон воспроизведения, В

Установленное значение напряжения постоянного тока, В

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

от минус 30 до минус 0,1

минус 0,1

± (0, 005 х |UBOCn| + 0,05)

минус 1

минус 10

минус 20

минус 30

от плюс 0,1

0,1

± (0,005 х |UBOcn| + 0,05)

Лист

1зм.

Лист

Na докум.

Подп.

Дата

РЭ

до плюс 30

Ине. Ns подл.        Подп. и дата        Взам. ине. Ns        Ине. Ns дубл.        Подп. и дата

Продолжение таблицы 13.3

Диапазон воспроизведения, В

Установленное значение напряжения постоянного тока, В

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

от минус 100

до минус 25

минус 25

± 0,02 х |UBOCn|

минус 40

минус 55

минус 80

минус 100

от плюс 25

до плюс 100

25

+ 0,02 х |UBOCn|

40

55

80

100

13 . б . 4.2 Определение диапазона и пределов допускаемой относительной погрешности приведенной к верхней границе диапазона измерений силы постоянного тока выполнить следующим образом:

  • 1)  подготовить приборы:

  • - калибратор универсальный Fluke 9100Е (далее - калибратор);

  • 2)  принадлежности из комплекта ЗИП-0 проверяемого изделия:

  • - кабель П4 ФТКС.685621.026 - 2 шт;

  • 3)  включить поверяемое изделие;

  • 4)  запустить на исполнение программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 5)  в открывшейся программной панели нажать кнопку «проверка»;

  • 6)  выполнять указания программы;

  • 7)  после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности.

зм.

Лист

№ докум.

Подп.

Дата

Лист

РЭ

Примечание - Относительная погрешность, приведенная к верхней границе диапазона измерения силы постоянного тока Y 8х, %, рассчитывается по формуле

= ± ((1х - 1н)/1м) х 100 %,                     (3)

где 1н - заданное значение, А;

1м - значение верхней границы диапазона, А;

1х - измеренное значение, А.

Результаты поверки считать положительными, если относительная погрешность приведённая к верхней границе диапазона измерений силы постоянного тока находится в пределах, приведенных в таблице 13.4.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

Инв. № подл.       Подл, и дата       Взам. ина. №       Ина. № дубл.       Подп. и дата

Таблица 13.4

Установленное значение силы постоянного тока, А

Пределы допускаемой относительной погрешности приведенной к верхней границе диапазона измерений силы постоянного тока, %

минус 5

+ 5 %

минус 3

минус 2,5

минус 1,5

минус 1

0,25

1

1,5

2,5

3

5

  • 13.6.4.3 Определение диапазонов и пределов допускаемой абсолютной погрешности воспроизведения силы постоянного тока выполнить следующим образом:

  • 1)  подготовить приборы:

  • - мультиметр цифровой Agilent 34411А (далее - мультиметр); и принадлежности из комплекта ЗИП-0 проверяемого изделия:

  • - кабель П4 ФТКС.685621.026 - 2 шт;

  • 2)  включить поверяемое изделие и мультиметр, установить мультиметр в режим измерения силы постоянного тока в диапазоне с верхним пределом 2 А;

  • 3)  запустить на исполнение программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 4)  в открывшейся программной панели нажать кнопку «Проверка»;

  • 5)  выполнять указания программы;

    зм.

    Лист

    Na докум.

    Подп.

    Дата

    РЭ

    Лист

б) после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности.

Примечание - Абсолютная погрешность воспроизведения силы постоянного тока Д1, А, рассчитывается по формуле

Д1 = (1х - 1н) ,                                     (4)

где 1х - измеренное значение силы постоянного тока, мА;

1н - заданное значение силы постоянного тока, мА.

Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения силы постоянного тока находятся в пределах, приведенных в таблице 13.5.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

Ине. № подл. I Подл, и дата | Взам. ине. №        Ине. № дубл.        Подл, и дата

Таблица 13.5

Диапазон воспроизведения, мА

Установленное значение силы постоянного тока, мА

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА

от минус 100 до минус 0,1

минус 0,1

± (0,01 х цвосп| + 0,02)

минус 1

минус 10

минус 50

минус 100

от плюс 0,1

до плюс 100

0,1

± (0,01 х цвосп| + 0,02)

1

10

50

100

от минус 2000

до минус 100

минус 101

±  (0,01 х 11восп| + 2)

минус 200

минус 500

минус 1500

минус 2000

от плюс 100 до плюс 2000

101

± (0,01 х цвосп| + 2)

200

500

Изм.

Лист

Ns докум.

Подп.

Дата

Лист

РЭ

1500

2000

Инв. № подл.        Подп. и дата        Взам. ина. Ns        Инв. № дубл.        Подл, и дата

13.6.4.4 Определение диапазонов и пределов допускаемой приведенной к верхней границе диапазона погрешности измерений мгновенных значений напряжения выполнять следующим образом:

  • 1) подготовить приборы:

  • - калибратор универсальный Fluke 9100Е;

  • 2) принадлежности из комплекта ЗИП-0 проверяемого изделия:

  • -  кабель П4 ФТКС.685621.026 - 2 шт;

  • 3) включить поверяемое изделие;

  • 4) запустить на исполнение программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 5) в открывшейся программной панели нажать кнопку «Проверка»;

  • 6) выполнить указания программы;

  • 7) после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности.

Примечание - Относительная погрешность, приведенная к верхнему пределу измерений мгновенных значений напряжения х, %, рассчитывается по формуле

^х = ± ( (Ux - Uh)/Um) х 100 %,                     (5)

где Uh - заданное значение, В;

Um - значение верхней границы диапазона, В;

Ux - измеренное значение, В.

Результаты поверки считать положительными, если значения допускаемой относительной погрешности приведенной к верхней границе диапазона измерений мгновенных значений напряжения находятся в пределах, приведенных в таблице 13.6.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

зм.

Лист

№ докум.

Подп.

Дата

Лист

РЭ

Таблица 13.6

Диапазон измерений, В

Проверяемое значение напряжения переменного тока, В

Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений мгновенных значений напряжения, %

от минус 0,050 до плюс 0,050

минус 0,050

± 10

минус 0,040

минус 0,020

минус 0,010

минус 0,007

0,005

0,007

0,010

0,020

0,040

0,050

Инв. № подл.        Подп. и дата        Взам. ине. №        Инв. № дубл.        Подл, и дата

Продолжение таблицы 13.6

Диапазон измерений, В

Проверяемое значение напряжения переменного тока, В

Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений мгновенных значений напряжения, %

от минус 0,1 до плюс 0,1

минус 0,100

± 10

минус 0,080

минус 0,050

минус 0,030

минус 0,015

0,010

0,015

0,030

0,050

0,080

0,100

1зм.

Лист

Na докум.

Подп.

Дата

Лист

РЭ

Ине. № подл.        Подп. и дата        Взам. ине. №        Ине. № дубл.        Подл, и дата

Продолжение таблицы 13.6

Диапазон измерений, В

Проверяемое значение напряжения переменного тока, В

Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений мгновенных значений напряжения, %

от минус 0,250 до плюс 0,250

минус 0,250

± 2,5

минус 0,200

минус 0,125

минус 0,060

минус 0,020

0,010

0, 020

0, 060

0,125

0,200

0,250

от минус 0,500 до плюс 0,500

минус 0,500

± 2,5

минус 0,400

минус 0,200

минус 0,100

минус 0,050

0,010

0,050

0,100

0,200

0, 400

0,500

от минус 1 до плюс 1

минус 1,000

± 2

минус 0,800

минус 0,400

минус 0,200

минус 0,100

0,050

0,100

0,200

0, 400

0,800

1,000

Лист

РЭ

Дата

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

Продолжение таблицы 13.6

Диапазон измерений, В

Проверяемое значение напряжения переменного тока, В

Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений мгновенных значений напряжения, %

от минус 2,5 до плюс 2,5

минус 2,500

± 2

минус 1,000

минус 0,800

минус 0,500

минус 0,200

0,100

0,200

0, 500

0, 800

1,000

2,500

от минус 5

до плюс 5

минус 5,000

± 2

минус 4,000

минус 2,000

минус 1,000

минус 0,500

0,200

0,500

1, 000

2, 000

4, 000

5,000

от минус 10 до плюс 10

минус 10,000

± 2

минус 8,000

минус 4,000

минус 2,000

минус 1,000

0,500

1,000

2, 000

4, 000

8,000

10,000

Ns докум.

Подп.

Дата

Лист

РЭ

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

Продолжение таблицы 13.6

Диапазон измерений, В

Проверяемое значение напряжения переменного тока, В

Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений мгновенных значений напряжения, %

от минус 50

до плюс 50

минус 50,000

± 2

минус 40,000

минус 20,000

минус 10,000

минус 5,000

2,500

5, 000

10,000

20,000

40,000

50,000

от минус 100 до плюс 100

минус 100,000

± 2

минус 80,000

минус 40,000

минус 20,000

минус 10,000

5, 000

10,000

20,000

40,000

80,000

100,000

13.6.4.5 Определение диапазона и пределов допускаемой абсолютной погрешности измерений сопротивления постоянному току по двухпроводной схеме измерения выполнить следующим образом:

  • 1)  подготовить приборы:

  • - магазин электрического сопротивления Р4834 (далее - магазин

Р4834);

  • 2)  приготовить принадлежности из комплекта ЗИП-0 проверяемого изделия:

  • - кабель П4 ФТКС.685621.026 - 2 шт;

  • 3)  включить поверяемое изделие;

  • 4)  запустить на исполнение программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 5)  в открывшейся программной панели нажать кнопку «проверка»;

  • 6)  выполнить указания программы;

1зм.

Лист

№ докум.

Подп.

Дата

Лист

РЭ

7) после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности.

Примечание - Абсолютная погрешность измерения сопротивления постоянному току AR, Ом, рассчитывается по формуле

AR = (Rx - Rh) ,                                     (6)

где Rx - измеренное значение сопротивления постоянному току, Ом;

Rh - заданное значение сопротивления постоянному току, Ом.

Результаты поверки изделия считать положительными, если значения абсолютной погрешности измерения сопротивления постоянному току по двухпроводной схеме измерений находятся в пределах, приведенных в таблице 13.7.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

Таблица 13.7

13.6.4.6 Определение диапазона и пределов допускаемой абсолютной погрешности измерений сопротивления постоянному току по четырехпроводной схеме измерения выполнить следующим образом:

  • 1)  подготовить приборы:

  • - магазин Р4834;

  • - катушка электрического сопротивления Р310 0,001 Ом, КТ 0,01;

  • - катушка электрического сопротивления Р310 0,01 Ом, КТ 0,01;

  • - катушка электрического сопротивления Р321 0,1, КТ 0,01;

  • 2)  подготовить принадлежности из комплекта ЗИП-0 проверяемого изделия:

  • - кабель ПЗ ФТКС.685621.025 - 2 шт;

  • - кабель П4 ФТКС.685621.026 - 2 шт;

    № докум.

    Подп.

    Дата

    РЭ

    Лист

    Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дуби.        Подп. и дата

  • - устройство коммутационное УК-ИСЗ ФТКС.687420.155 (далее -

УК-ИСЗ);

  • - кабель LK425-X - 2 шт.

ВНИМАНИЕ: ДЛЯ РЕАЛИЗАЦИИ ЧЕТЫРЁХПРОВОДНОЙ СХЕМЫ ИЗМЕРЕНИЙ И

ПРОВЕРКИ СОПРОТИВЛЕНИЯ ПОСТОЯННОМУ ТОКУ В ИЗДЕЛИИ ДОЛЖНО БЫТЬ ЧЁТНОЕ ЧИСЛО МОДУЛЕЙ РК100*4 AXIE.

При измерении и проверке сопротивления постоянному току по четырёхпроводной схеме измерений используется четыре канала изделия, обозначаемые «1+», «1-», «и+», «и-». При этом нечетные модули с номером (2i - 1) должны коммутировать каналы «1+», «1-», а четные модули с номером 2i должны коммутировать, соответственно, каналы «и+», «U-». В изделиях с несколькими шасси нумерация модулей РК100*4 AXIE выполняется в пределах изделия последовательно по возрастанию номеров шасси, начиная с первого модуля РК100*4 AXIE в первом шасси изделия.

Каналы «1+», «и+» должны быть соединены с одним концом измеряемого сопротивления, а каналы «1-», «U-» - с другим его концом.

Номера каналов «1+» и «1-» выбираются пользователем.

Номера каналов «и+» и «и-» назначаются автоматически (программным обеспечением). При этом если в качестве канала «1+» выбран канал с номером к, то в качестве канала «и+» будет автоматически назначен канал с номером (к + 100). Аналогично для каналов «1-» и «U-»;

  • 3)  включить поверяемое изделие и приборы;

  • 4)  запустить на исполнение программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 5)  в открывшейся программной панели нажать кнопку «проверка»;

  • 6)  выполнить указания программы;

  • 7)  после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности.

Примечание - Абсолютная погрешность измерения сопротивления постоянному току AR, Ом, рассчитывается по формуле

AR = (Rx - Rh),                                     (7)

где Rx - измеренное сопротивления постоянному току, Ом;

Rh - заданное значение сопротивления постоянному току, Ом.

Результаты поверки изделия считать положительными, если значения абсолютной погрешности измерения сопротивления постоянному току по четырехпроводной схеме находятся в пределах, приведенных в таблице 13.8.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

Таблица 13.8

Диапазон измерений, Ом

Заданное значение сопротивления постоянному току

Пределы допускаемой абсолютной погрешности измерения электрического сопротивления постоянному току, Ом

от 0,001 до 106

0,001 Ом

± (0,04 х Иизм + 0,01)

зм.

Лист

Ns докум.

Подп.

Дата

РЭ

Лист

Инв. Ns подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

13.6.4.7 Определение диапазона и пределов допускаемой относительной погрешности измерения сопротивления изоляции выполнять следующим образом:

  • 1) подготовить приборы:

  • - магазин сопротивлений Р40108;

  • 2) подготовить принадлежности из комплекта ЗИП-0 поверяемого изделия:

  • - кабель П4 ФТКС.685621.026 - 2 шт;

  • 3) включить поверяемое изделие;

  • 4) запустить на исполнение программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 5) в открывшейся программной панели нажать кнопку «проверка»;

  • 6) выполнить указания программы;

  • 7) после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности.

Примечание - Относительная погрешность измерения сопротивления изоляции, Ах, %, рассчитывается по формуле

8х = ( (Rx - Rh) /Rh) х 100 %,                          (8)

где Rh - заданное значение сопротивления, Ом;

Rx - измеренное значение сопротивления, Ом.

Результаты поверки изделия считать положительными, если значения допускаемой относительной погрешности измерения сопротивления изоляции находятся в пределах, приведенных в таблице 13.9.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

Таблица 13.9

Заданное значение сопротивления, МОм

Заданное значение испытательного напряжения, В

Пределы допускаемой относительной погрешности измерения сопротивления изоляции, %

0,1

25

±  (2 +k- (RycT/Uncn) )

1

1зм.

Лист

Ns докум.

Подп.

Дата

Лист

РЭ

Ине. № подл.        Подп. и дата        Взам. ине. Ns I Ине. № дубл.        Подп. и дата

50

■75

100

1

25

+ (2 + к- (RyCT/UHcn) )

50

75

100

5

25

± (2 +к- (RyCT/UMCn) )

50

75

100

10

25

± (2 +к- (RyCT/U„cn) )

50

75

100

20

25

± (2 +к- (RyCT/U„cn) )

50

75

100

50

25

± (2 +к- (RycT/UMcn) )

50

75

100

80

25

+ (2 +к- (RycT/UMcn) )

50

75

100

Продолжение таблицы 13.9

Заданное значение сопротивления, МОм

Заданное значение испытательного напряжения, В

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %

100

25

± (2 +к- (RyCT/U„cn) )

50

75

100

!■

зм.

Лист

№ докум.

Подп.

Дата

Лист

РЭ

200

25

± (2 +k- (RycT/UMCn) )

50

75

100

500

25

± (2 +к- (RycT/U„cn) )

50

75

100

1000

25

± (2 +к- (RycT/UMCn) )

50

75

100

Инв. № подл.        Подп. и дата        Взам. инв. №        Ине. № дубл.        Подп. и дата

  • 13.6.4.8 Определение диапазонов и пределов допускаемой абсолютной погрешности измерения напряжения постоянного тока выполнять следующим образом:

  • 1) подготовить приборы:

  • -  калибратор универсальный Fluke 9100Е;

  • 2) подготовить принадлежности из комплекта ЗИП-0 поверяемого изделия:

  • - кабель П4 ФТКС.685621.026 - 2 шт;

  • 3) включить поверяемое изделие и приборы;

  • 4) запустить на исполнение программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 5) в открывшейся программной панели нажать кнопку «проверка»;

  • 6) выполнить указания программы;

  • 7) после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности.

Примечание - Абсолютная погрешность измерения напряжения постоянного тока ДЗи, В, рассчитывается по формуле

AU = (Ux - Uh), В                                         (9)

где Ux - измеренное значение напряжения, В;

Uh - установленное значение напряжения, В.

Результаты поверки изделия считать положительными, если значения допускаемой абсолютной погрешности измерения напряжения постоянного тока находятся в пределах, приведенных в таблице 13.10.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

(зм.

Лист

Na докум.

Подп.

Дата

РЭ

Лист

Инв. № подл.        Подп. и дата        Взам. ине. №        Инв. № дубл.        Подл, и дата

Таблица 13.10

Диапазон измерений, В

Проверяемое значение напряжения постоянного тока, В

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

от минус 0,1 до плюс 0,1

минус 0,1

± (0,004 х иизм + 0,0004)

минус 0,075

минус 0,05

минус 0,025

минус 0,01

0,005

0,01

0, 025

0,05

0,075

,—1 о

от минус 1

до плюс 1

минус 1,0

± (0,004 х иизм + 0,004)

минус 0,75

минус 0,5

минус 0,25

минус 0,1

0,05

,—1 о

0,25

0,5

0,75

1,0

Продолжение таблицы 13.10

Диапазон измерений, В

Проверяемое значение напряжения постоянного тока, В

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

от минус 10

до плюс 10

минус 10

± (0,004 х иизм+ 0,04)

минус 7,5

минус 5

минус 2,5

минус 1

0, 5

1

2,5

5

1зм.

Лист

№ докум.

Подп.

Дата

Лист

РЭ

7,5

10

от минус 100

до плюс 100

минус 100

± (0,004 х иизм + 0,4)

минус 75

минус 50

минус 25

минус 10

1

10

25

50

75

100

Инв. № подл.        Подп. и дата        Взам. инв. Ns        Инв. № дубл.        Подл, и дата

  • 13.6.4.9 Определение диапазонов и пределов допускаемой относительной погрешности измерений напряжения постоянного тока выполнять следующим образом:

  • 1)          подготовить приборы:

  • - калибратор универсальный Fluke 9100Е;

и принадлежности из комплекта ЗИП-0 проверяемого изделия:

  • - кабель П4 ФТКС.685621.026 - 2 шт;

  • 2)          включить поверяемое изделие и приборы;

  • 3)          запустить на исполнение программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 4)          в открывшейся программной панели нажать кнопку «проверка»;

  • 5)          выполнить указания программы;

  • 6)          после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности.

Примечание - Относительная погрешность измерения напряжения постоянного тока, 8х,%, рассчитывается по формуле

8х = ((Ux - из)/из) х 100 %,                          (10)

где из - заданное значение напряжения, В;

Ux - измеренное значение напряжения, В.

Результат поверки считать положительным, если значения допускаемой относительной погрешности измерения напряжения постоянного тока не выходят за пределы, указанные в таблице 13.11.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

Таблица 13.11

Диапазон измерений, В

Проверяемое значение напряжения постоянного тока, В

Пределы допускаемой относительной погрешности измерений напряжения, %

Лист

Лист

№ докум.

Подп.

Дата

от минус 100

до плюс 100

минус 100

± [0,06 + 0,06(Um/Ux - 1)]

минус 70

минус 50

минус 30

минус 10

5

10

30

50

70

100

Ине. № подл.        Подп. и дата        Взам. ине. Ns        Ине. Ns дубл.        Подл, и дата

  • 13.6.4.10 Определение диапазона и пределов допускаемой относительной погрешности измерений СКЗ напряжения переменного тока выполнять следующим образом:

  • 1) подготовить приборы:

  • - калибратор универсальный Fluke 9100Е;

  • 2) принадлежности из комплекта ЗИП-0 проверяемого изделия:

  • -  кабель П4 ФТКС.685621.026 - 2 шт;

  • 3) включить поверяемое изделие и приборы;

  • 4) запустить на исполнение программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 5) в открывшейся программной панели нажать кнопку «проверка»;

  • 6) выполнить указания программы;

  • 7) после завершения работы программы отключить поверяемое изделие и приборы, отсоединить кабели и принадлежности.

Примечание - Относительная погрешность измерений СКЗ напряжения переменного тока, 8х, %, рассчитывается по формуле

8х = ((Ux - из)/из) х 100 %,                         (11)

где из - заданное значение напряжения переменного тока, В; Ux - измеренное значение напряжения переменного тока, В.

Результаты поверки считать положительными, если значения допускаемой относительной погрешности измерений СКЗ напряжения переменного тока находятся в пределах, приведенных в таблице 13.12.

В противном случае изделие дальнейшей поверке не подвергается и направляется в ремонт или для проведения настройки.

Таблица 13.12

Диапазон

Устанавливаемое значение

Пределы допускаемой относительной погрешности измерений СКЗ напряжения переменного тока, %

значение

ед. изм.

при частоте

5 Гц

10 Гц

100Гц

500Гц

п

и

1

10 кГц

20 кГц

зм.

Лист

Ns докум.

Подп.

Дата

РЭ

Лист

от 100 мВ до 100 В

100,0000

мВ

± 5

± 5

± 5

± 5

± 5

± 5

± 5

50,0000

мВ

± 5

± 5

± 5

± 5

± 5

± 5

± 5

1,00000

В

± 5

± 5

± 5

± 5

± 5

± 5

± 5

5,00000

В

± 5

± 5

± 5

± 5

± 5

± 5

± 5

10,0000

В

± 5

± 5

± 5

± 5

± 5

± 5

± 5

20,0000

В

± 5

± 5

± 5

± 5

± 5

± 5

± 5

75,0000

В

-

± 5

± 5

± 5

± 5

± 5

± 5

100,0000

В

-

± 5

± 5

± 5

-

-

-

Примечание: Поверку в точках, для которых вместо допуска стоит прочерк (-), не проводить

Инв. № подл.        Подп. и дата        Взам. инв. №        Ине. № дубл.        Подл, и дата

  • 13.6.4.11 Определение диапазона и пределов допускаемой абсолютной погрешности установки длительности команды выполнить следующим образом:

  • 1)  подготовить приборы:

  • - осциллограф цифровой запоминающий WaveJet 322 с внешним

делителем напряжения 10:1 или 100:1 (входное сопротивление делителя не менее 1 МОм) (далее - осциллограф);

  • 2)  принадлежности из комплекта ЗИП-0 проверяемого изделия:

  • - щуп к осциллографу НР-2100;

  • 3)  включить осциллограф;

  • 4)   включить источник питания N6702, подать на вход модуля ФКУ 16 AXIe напряжение постоянного тока, равное 100 В;

  • 5)  на ПЭВМ запустить панель управления модуля ФКУ16 AXIe (см.

ФТКС.66158-01 34 01 Матричные коммутаторы Управляющая панель Руководство оператора);

  • 6)  в раскрывающемся меню «Выбор конфигурации» выбрать пункт

«8 каналов * 16 линий»;

  • 7)  на появившейся программной панели в меню «Инструменты» выбрать команду «Загрузить состояние панели» и в открывшемся окне выбрать файл TESTFKU16.matrix;

  • 8)  с помощью панели управления ФКУ16 AXIe сформировать сигнал амплитудой 100 В длительностью 2,5 мс;

  • 9)  по горизонтальной шкале осциллографа измерить и зарегистрировать время длительность команды;

  • 10) выполнить действия 8), 9) для значений длительности команды 0,5; 1,0; 60,0; 180,0 с.

Примечание - Абсолютная погрешность измерения длительности команды АТ, с, рассчитывается по формуле

АТ = (Тс - Тн), В                                       (12)

где Тс - измеренное значение длительности команды, с;

Тн - установленное значение длительности команды, с.

Результат поверки считать положительным, если значение абсолютной погрешности установки длительности команды не превышает 0,5 мс.

1зм.

Лист

Na докум.

Подп.

Дата

РЭ

Лист

13.6.5 Проверка номера версии и контрольной суммы исполняемого кода (цифрового идентификатора ПО)

  • 13.6.5.1 Проверку номера версии и контрольной суммы исполняемого кода (цифрового идентификатора ПО) выполнить следующим образом:

  • 1) на ПЭВМ запустить программу ФТКС.52082-01 Система проверки функций ТЕСТ-БА-1600;

  • 2) в открывшейся панели выбрать вкладку «Справка», в ней выбрать вкладку «О программе»;

  • 3) в открывшейся панели в поле «метрологически значимые части ПО» выбрать и зарегистрировать номера версий и контрольные суммы файлов PovCalc.dll, рассчитанные по алгоритму CRC32;

  • 4) сравнить номера версий и контрольные суммы, зарегистрированные в действии 3), с номерами версий и контрольными суммами, записанными в формуляре изделия ФТКС.411713.264ФО.

Результаты проверки считать положительными, если полученные идентификационные данные программных компонентов (номер версий и цифровой идентификатор) соответствуют идентификационным данным, записанным в формуляре изделия.

13.7 Обработка результатов измерений

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

  • 13.7.1 Обработка результатов измерений, полученных экспериментально, осуществляется в соответствии с ГОСТ 8.207-76.

  • 13.7.2 Результаты измерений заносятся в файлы протоколов, содержащих информацию о выполнении поверки по методике, изложенной в разделе 13.

13.8 Оформление результатов поверки

  • 13.8.1 Для каждой измеряемой величины, погрешность которой определяется, составляется протокол, в котором указываются:

  • 1) результат измерения величины;

  • 2) значение погрешности измерения, рассчитанного в результате обработки результатов измерений;

  • 3) пределы допускаемой погрешности для каждого измеренного значения измеряемой величины;

  • 4) результат сравнения значения погрешности измерения, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.

  • 13.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на изделие выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение изделия запрещается, на него

Лист

РЭ

№ докум.

Подп.

Дата

выдаётся извещение о непригодности к применению с указанием причин забракования.

Ине. № подл.        Подп. и дата        Взам. ине. Ns        Ине. Ns дубл.        Подп. и дата

1зм.

Лист

№ докум.

Подп.

Дата

Лист

РЭ

59

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
