Методика поверки «ГСИ. Газоанализаторы взрывоопасных и токсичных газов и паров портативные одноканальные "ПТФМ-201 "Хатанга"» (МП 205-02-2021)

СОГЛАСОВАНО

Заместитель директора ФГУП «ВНИИМС»

метрологии

Н.В. Иванникова

Государственная система обеспечения единства измерений

МП 205-02-2021

Газоанализаторы взрывоопасных и токсичных газов и паров портативные одноканальные «ПТФМ-201 Хатанга»

Методика поверки

Москва 2021 г.

Настоящая методика распространяется на газоанализаторы взрывоопасных и токсичных газов и паров портативные одноканальные «ПТФМ-201 Хатанга» (далее -газоанализаторы), устанавливает методику их первичной и периодической поверок и обеспечивает прослеживаемость СИ к первичному эталону ГЭТ 154 ГПЭ единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах.

Интервал между поверками - 1 год.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

2.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверку прекращают.

• 2.3 Проведение поверки по меньшему числу компонентов (определяемых веществ) в соответствии с пунктом 18 Приказа Министерства промышленности и торговли РФ № 2510 от 31.07.2020 г. «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» не предусмотрено.

3.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2

Примечание - * - Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденных Приказом Госстандарта от 14.12.2018 г. № 2664

• 3.2 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.3 Все средства поверки должны иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 3.4 Поверку выполняют для тех компонентов, которые приведены в документации на конкретное средство измерений (спецификация).

• 4.1 Помещение, в котором проводится поверка, должно быть оборудовано приточно-вытяжной вентиляцией.

• 4.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 4.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно класса 1 по ГОСТ 12.2.007.0-75.

• 4.4 При работе с газовыми смесями в баллонах под давлением должны соблюдаться "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением" (ПБ 03-576-03), утвержденные постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

• 5.1 Поверителем газоанализатора может быть физическое лицо - сотрудник органа Государственной метрологической службы или юридического лица, аккредитованного на право поверки и прошедший аттестацию в установленном порядке, ознакомленный с эксплуатационными документами и требованиями безопасности. Допускается проведение операций поверки обученным персоналом, эксплуатирующим и/или обслуживающим СИ, под контролем поверителя. Операции при работе с токсичными газами должен выполнять оператор, прошедший специальное обучение.

• 6.1 При проведении поверки соблюдают следующие условия:

• - температура окружающей среды, °C              20±5

• - относительная влажность, %                     от 30 до 80

• - атмосферное давление, кПа                       от 84 до 106,7

• - расход газовой смеси, дм³/мин                     от 0,3 до 0,5

• 7.1 Перед проведением поверки выполняют следующие подготовительные работы.

• 7.1.1 Поверяемый газоанализатор подготавливают к работе в соответствии с руководством по его эксплуатации.

• 7.1.2 Эталоны, средства измерений и вспомогательные средства, применяемые при поверке, подготавливают в соответствии с их РЭ или инструкциями по их применению.

ГСО состава газовых смесей в баллонах выдерживают в помещении, в котором проводится поверка, в течение 24 ч.

• 7.1.3 Проверяют наличие и срок действия свидетельств о поверке и паспортов на средства поверки.

• 7.1.4 Перед началом поверки включают приточно-вытяжную вентиляцию и выполняют другие требуемые операции по обеспечению безопасного проведения работ.

• 7.2 Перед проведением периодической поверки выполняют регламентные работы, предусмотренные РЭ на газоанализатор.

• 7.3 Собирают газовую схему для подачи ПГС на вход поверяемого газоанализатора.

• 8.1 При внешнем осмотре устанавливают:

• - отсутствие внешних повреждений на газоанализаторе, влияющих на его работоспособность;

• - исправность органов управления, четкость надписей на лицевой панели;

• - все сегменты индикации на дисплее должны полностью отображаться при включении газоанализатора;

• -  соответствие комплектности газоанализатора требованиям технической документации фирмы-изготовителя;

• - четкость маркировки;

• - исправность механизмов и крепежных деталей.

• 8.2 Газоанализаторы считают выдержавшими внешний осмотр, если они соответствуют перечисленным выше требованиям.

• 9.1 При опробовании выполняют проверку общего функционирования газоанализатора согласно руководству по эксплуатации.

Результаты опробования считают положительными, если на индикаторе отображаются результаты измерений и отсутствуют сообщения о неисправностях.

• 10.1 Проверку идентификационных данных выполняют, проверяя соответствие версии ПО газоанализатора версии ПО, указанной в описании типа, при включении прибора.

Результаты проверки считают положительными, если на индикаторе номер версии не ниже 1.01.

• 11.1 Определение погрешности измерений газоанализаторов при первичной поверке.

Собирают газовую схему, представленную на рисунке 1. Через приспособление для поверки (штуцер) подают на вход датчика ПГС (в соответствии с определяемым компонентом и диапазоном измерений) с расходом (0,4±0,1) дм³/мин в последовательности №№ 1-2-3-2-1-3. (Приложение А2).

Для датчиков с определяемым компонентом - пары углеводородов осуществляют подачу ГС состава определяемый компонент - воздух с помощью комплекса газоаналитического ГНП-1 в последовательности №№ 1-2-3 (таблица А2 Приложения А) в соответствии с требованиями Руководства по эксплуатации на ГНП-1.

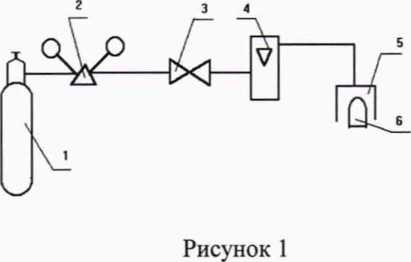

• I. Баллон с ПГС*; 2. Редуктор; 3. Вентиль точной регулировки;

4. Ротаметр РМ-А-0,063 ГУЗ; 5. Приспособление для поверки (штуцер); 6. Сенсор газоанализатора

* Для паров углеводородов вместо баллона с ПГС использовать эталон ГНП-1

• II. 2 Для датчиков с определяемым компонентом - пары углеводородов в пересчете на пропан с использованием поправочных коэффициентов*, подать на вход ГС состава поверочный компонент - воздух (Таблица А.З Приложения А) в последовательности №№ 1-2-3-2-1-3 (соответственно определяемому компоненту).

Примечание:

а) значения поправочных коэффициентов определяются при проведении первичной поверки газоанализаторов;

б) в случае, если показания газоанализатора по шкале определяемого компонента при подаче ГС №№ 2, 3, содержащих поверочный компонент, отличаются от значений 25 % НКПР и 45 % НКПР соответственно, более чем на ± 5 % НКПР, то следует применять ГС с номинальным значением объемной доли поверочного компонента, отличным от указанного в Таблице А.З для соответствующей точки поверки, но обеспечивающие указанные выше показания по шкале определяемого компонента. Для упрощения процесса подбора требуемого значения довзрывоопасной концентрации поверочного компонента рекомендуется использовать динамический генератор-разбавитель газовых смесей, например, ГГС или ИНФАН.

• 11.3 Определение времени срабатывания сигнализации.

Включают и прогревают газоанализатор в течение 30 минут. Собирают газовую схему, представленную на рисунке 1. Через приспособление для поверки (штуцер) подают с концентрацией, превышающей в 1,6 раза аварийный уровень порога сигнализации (для кислорода в 1,6 раза ниже аварийного порога) с расходом (0,4±0,1) дм³/мин и одновременно включают секундомер. Фиксируют момент включения сигнализации.

Допускается проводить определение времени срабатывания сигнализации одновременно с определением погрешности газоанализаторов.

Результаты считают положительными, если время срабатывания аварийной сигнализации не превышает 10 секунд.

• 12.1 При подаче каждой ГС, содержащей поверочный компонент, фиксируют установившиеся показания датчика.

Рассчитывают значения поправочных коэффициентов для поверочного компонента в точках поверки 2 и 3 согласно формуле:

где С'^ПОв} - результат измерений довзрывоопасной концентрации поверочного компонента при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);

^д(пов) _ д_ей_{ствительное} значение довзрывоопасной концентрации поверочного компонента в i-й ГС, содержащей поверочный компонент, % НКПР;

_ результат измерений довзрывоопасной концентрации при подаче i-ой ГС, содержащей определяемый компонент, % НКПР;

С_/^<,(олр)    - действительное значение довзрывоопасной концентрации

определяемого компонента в Гой ГС, % НКПР.

Значение довзрывоопасной концентрации определяемого компонента при подаче i-й ГС находят по формуле:

(2)

где cf⁽”^oe) - действительное значение довзрывоопасной концентрации поверочного компонента в i-й ГС, содержащей поверочный компонент, % НКПР;

К, - значение поправочного коэффициента для i-ой точки поверки, указанное в свидетельстве о первичной поверке или паспорте датчика.

• 12.2 Значение абсолютной погрешности измерений рассчитывают по формуле:



(3)

где С_ц1м - измеренное значение определяемого компонента (% НКПР или объемная доля, %);

Сд- действительное значение определяемого компонента (% НКПР или объемная доля, %)•

Значение относительной погрешности измерений рассчитывают по формуле:

где: Сизы - измеренное значение определяемого компонента (объемная доля, млн'¹);

Сд- действительное значение определяемого компонента (объемная доля, млн*¹).

• 12.3 Проверка погрешности измерений газоанализаторов при периодической поверке.

Собирают газовую схему, представленную на рисунке 1. Через приспособление для поверки (штуцер) подают на вход датчика ПГС (в соответствии с определяемым компонентом и диапазоном измерений) с расходом (0,4±0,1) дм³/мин в последовательности №№ 1 - 2 - 3. (Приложение А2).

Для датчиков взрывоопасных паров измеренное значение определяемого компонента рассчитывают с помощью поправочного коэффициента по формуле (2).

Значение погрешности измерений рассчитывается по формулам (3,4) в соответствии с определяемым компонентом и диапазоном.

Результаты проверки погрешности измерений газоанализаторов считают положительными, если полученные значения не превышают указанных в таблице А. 1 Приложения А.

• 13.1  При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 13.2 Результаты поверки средств измерений в соответствии с частью 4 статьи 13 Федерального закона N 102-ФЗ подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

• 7.3 После ремонта газоанализаторы подвергают поверке.

Начальник отдела ФГУП «ВНИИМС»                      С.В. Вихрова ведущий инженер ФГУП «ВНИИМС»

Приложение А (обязательное)

Таблица А1 - Метрологические характеристики

Таблица А.2 - Характеристики ПГС, используемых при первичной поверке газоанализаторов

Таблица А.З - Характеристики эквивалентных ПГС состава пропан - воздух, используемых при периодической поверке датчиков с определяемым компонентом пары нефтепродуктов

Примечания:

1) Допускается использование в качестве ГС № 1 вместо ПНГ - воздуха марки Б по ТУ 6-21-5-82 азот особой чистоты сорт 2 по ГОСТ 9293-74.
