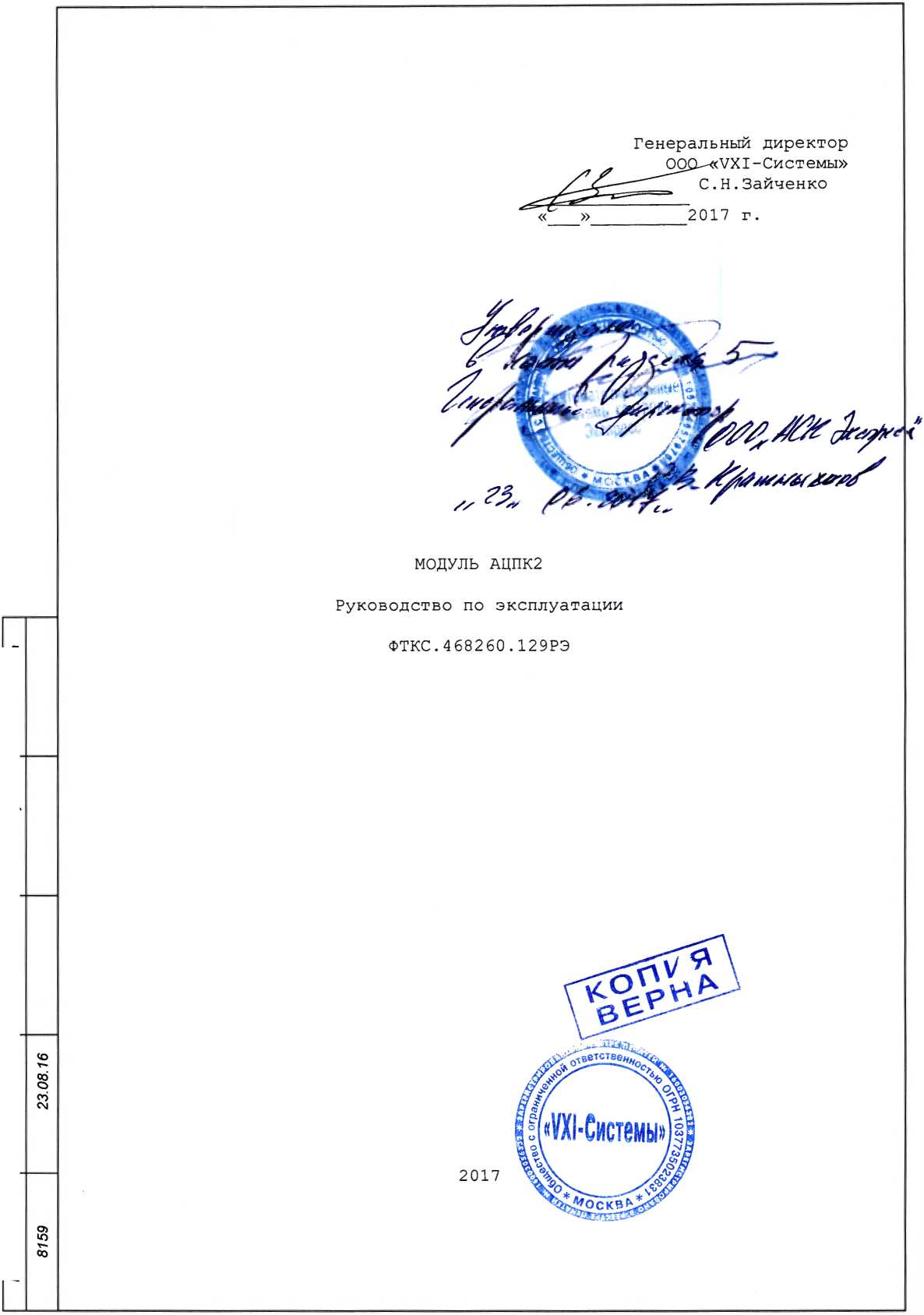

Руководство по эксплуатации «Модуль АЦПК2 Руководство по эксплуатации ООО "VXI-Системы"» (ФТКС.468260.129РЭ)

Руководство по эксплуатации

Тип документа

Модуль АЦПК2 Руководство по эксплуатации ООО "VXI-Системы"

Наименование

ФТКС.468260.129РЭ

Обозначение документа

ООО "АСК Эксперт"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Ине. № подл.        Подп. и дата        Взам. ине. №        Ине. № дубл.        Подл, и дата

ГОСТ 2.104

Копировал

Формат А4

5 Поверка

Настоящая поверка распространяется на модуль АЦПК2, выполненный в виде модуля VXI (далее по тексту - модуль).

5.1 Общие требования

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

<о т— Об О

об

  • 5.1.1 Поверка модуля должна производиться метрологической службой предприятия, на котором он эксплуатируется, аккредитованной в установленном порядке на проведение данных работ.

  • 5.1.2 При самостоятельной поставке модуля поверка должна производиться не реже одного раза в два года, а также после хранения, продолжавшегося более 6 месяцев.

  • 5.1.3 При поставке модуля в составе другого изделия порядок поверки модуля может определяться руководством по эксплуатации изделия, в составе которого модуль поставляется.

  • 5.1.4 При поверке должны использоваться поверенные метрологической службой в установленном порядке средства измерения и контроля, имеющие действующие свидетельства о поверке.

  • 5.1.5 Перед началом поверки необходимо проверить работоспособность модуля в соответствии с п. 1.4.4.

  • 5.1.6 Модуль подвергать поверке только при положительном результате выполнения проверки его работоспособности.

  • 5.1.7 Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является символ (буква) «Е», либо символ (буква) «е» латинского, либо русского шрифтов.

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.129РЭ

Лист

36

5.2 Операции поверки

5.2.1 При проведении поверки должны выполняться операции, указанные в таблице 5.1.

Инв. Ns подл.         Подп. и дата        Взам. инв. Ns        Ина. Ns дубл.         Подп. и дата

Таблица 5.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке или после ремонта

периодической поверке

1 Внешний осмотр

5.6.1

+

+

2 Опробование

5.6.2

+

+

3 Определение метрологических характеристик:

5.6.3

+

+

3.1 Определение абсолютной погрешности измерений напряжения постоянного тока

5.6.3.2

+

+

3.2 Определение абсолютной погрешности измерений силы постоянного тока в диапазонах ± 0,01 и ± 0,1 мА

5.6.3.3

+

+

3.3 Определение абсолютной погрешности измерений силы постоянного тока в диапазонах + 1 и + 10 мА

5.6.3.4

+

+

3.4 Определение абсолютной погрешности измерений сопротивления постоянному току в диапазоне от 0,1 Ом до 100 кОм

5.6.3.5

+

+

3.5 Определение абсолютной погрешности измерений сопротивления постоянному току в диапазоне свыше 100 кОм до

1 МОм

5.6.3.6

+

+

ФТКС.468260.129РЭ

Лист

37

Изм

Лист

Ns докум.

Подп.

Дата

l/nnnrinaan                                   ФОПМаГП А4

5.3 Средства поверки

5.3.1 При проведении поверки должны применяться средства поверки указанные в таблице 5.2.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

Таблица 5.2

Наименование пункта

ФТКС.468260.129РЭ

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, и (или) метрологические и основные технические характеристики средства поверки

5.6.3.2

Вольтметр универсальный В7-54/3: диапазон измерений напряжения постоянного тока от 0,01 мВ до 100 В, пределы допускаемой относительной погрешности измерений ± 0,02 %

5.6.3.3,

5.6.3.4

Вольтметр универсальный В7-40: диапазон от 0,01 мкА до 2 А, пределы допускаемой относительной погрешности измерений ±0,2%

  • 5.6.3.2,

  • 5.6.3.3,

5.6.3.4

Источник питания постоянного тока GPR 30H10D: выходное напряжение от 1 до 300 В, нестабильность выходного напряжения U, В, не более (1-10'4-и+5-10_3) В

5.6.3.5

Магазин электрического сопротивления Р4834: диапазон воспроизведения сопротивления постоянному току от 0,1 Ом до 100 кОм, пределы допускаемой относительной погрешности воспроизведения + 0,02 %

5.6.3.6

Магазин сопротивления рычажный Р4002: диапазон воспроизведения сопротивления постоянному току от 0,1 до 1 МОм, пределы допускаемой относительной погрешности воспроизведения ± 0,1 %

Вспомогательные средства поверки

5.5.1

Термогигрометр «ИВА-6Н-Д»: диапазон измерений температуры окружающей среды от 0 до 50 °C, пределы допускаемой абсолютной погрешности измерений температуры окружающей среды ± 0,5 °C; диапазон измерений относительной влажности среды от 0 до 98 %, пределы допускаемой абсолютной погрешности измерений относительной влажности ± 2 %

Вспомогательное оборудование

5.6.3.1 - 5.6.3.6

Управляющая ЭВМ с внешними устройствами и следующим установленным программным обеспечением: операционная система Windows (32-bit), комплект программного обеспечения интерфейса VXI, комплект драйверов модулей Информтест

5.6.3.1 - 5.6.3.6

Общесистемный интерфейс информационной связи ЭВМ и крейта VXI, соответствующий спецификациям VPP Альянса производителей систем VXI plug&play

ФТКС.468260.129РЭ

Лист

38

Изм

Лист

№ докум.

Подп.

Дата

«-/■>/-%-г п 4/-iw                                        l^nniinnaan                                              ФООМЙГП А4

Вместо указанных в таблице средств поверки допускается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

Применяемые средства поверки должны быть исправны, поверены и иметь свидетельства (знаки поверки) о поверке.

Для управления работой модуля при выполнении поверки должно использоваться дополнительное оборудование, включающее ПЭВМ с внешними устройствами (монитор, клавиатура, манипулятор «мышь»), крейт VXI, комплект общесистемного интерфейса (контроллер интерфейса, кабель, контроллер слота ноль), соответствующий спецификациям VPP Альянса производителей систем VXI plug&play, а также программное обеспечение, включающее ФТКС.76129-01 32 01 Модуль АЦПК2 Драйвер Руководство системного программиста, ФТКС.66129-01 34 01 Модуль АЦПК2 Управляющая панель Руководство оператора, библиотека функций VISA, соответствующая спецификациям VPP Альянса производителей систем VXI plug&play.

5.4 Требования безопасности

Инв. № подл. | Подп. и дата | Взам. инв. №    | Инв. Ns дубл.         Подп. и дата

5.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на модуль и в технической документации на применяемые при поверке эталоны, средства измерений и вспомогательное оборудование.

5.5 Условия поверки и подготовка к ней

5.5.1 При проведении поверки должны быть

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт. ст.)

  • - напряжение питающей сети, В

  • - частота питающей сети, Гц

соблюдены следующие условия:

23 ± 5;

65 ± 15;

100 ± 4 (750 ± 30) ;

220 ± 22;

50 ± 1.

5.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать модуль в условиях, указанных в п. 5.5.1 в течение не менее 4 ч;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - выполнить операции, оговоренные в подразделе 2.2 «Подготовка к использованию»;

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.129РЭ

Лист

39

- изучить правила работы с управляющей панелью модуля (см.

ФТКС.66129-01 34 01 Модуль АЦПК2 Управляющая панель Руководство оператора).

5.6 Порядок проведения поверки

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

  • 5.6.1 Внешний осмотр

  • 5.6.1.1 При внешнем осмотре проверить состояние элементов, расположенных на лицевой панели модуля, в том числе состояние контактов соединителей, а также состояние покрытий конструктивных элементов модуля.

  • 5.6.2 Опробование

  • 5.6.2.1 Опробование выполнить согласно п. 1.4.4.

  • 5.6.3 Определение метрологических характеристик модуля

  • 5.6.3.1 Перед проведением поверок необходимо:

  • - подготовить измерительные приборы и принадлежности:

  • 1) вольтметр универсальный В7-54/3 (Р1) ,

  • 2) вольтметр универсальный В7-40 (Р2),

  • 3) источник питания постоянного тока GPR 30H10D,

  • 4) магазин электрического сопротивления Р4834,

  • 5) магазин сопротивлений рычажный Р4002,

  • 6) устройство коммутационное (УК) UNC3.622.037,

  • 7) кабель СК22 UNC4.853.018 (соединение УК с модулем),

  • 8) два кабеля НН1 UNC4.853.038 (соединение УК и приборов),

  • 9) два кабеля НШ1 UNC4.853.052 (соединение УК и приборов).

  • - установить проверяемый модуль в крейт VXI, заземлить приборы;

  • - включить измерительные приборы;

  • - установить вольтметр В7-54/3 в режим измерения напряжения постоянного тока с автоматической установкой диапазона;

  • - установить вольтметр В7-40 в режим измерения силы постоянного тока;

  • - включить ЭВМ, убедиться, что нет сообщений об ошибках ее самотестирования и загрузки операционной среды;

  • - включить питание крейта VXI, выдержать крейт и модуль во включенном состоянии не менее 10 мин;

  • - руководствуясь приложением Г «Порядок запуска программ на исполнение» запустить на исполнение программу ФТКС.66129-01.

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.129РЭ

Лист

40

Примечания:

  • 1 Все измеряемые приборами и регистрируемые значения величин должны содержать не менее четырех значащих цифр, если другое не оговорено.

  • 2 Для установки отрицательных величин напряжений и токов в схемах, приведенных на рисунках Б.1 - Б.2 приложения Б настоящего руководства, необходимо изменить соединения кабелей с выходами «+» и «-» источника питания. Для этого необходимо конец кабеля, соединенный с выходом «+» источника питания, отсоединить от выхода «+» и соединить с выходом «-» источника питания, а конец кабеля, соединенный с выходом «-» источника питания, отсоединить от выхода «-» и соединить с выходом «+» источника питания.

5.6.3.2 Определение абсолютной погрешности измерений напряжения постоянного тока

  • 5.6.3.2.1 Определение абсолютной погрешности измерений напряжения постоянного тока выполнить в следующем порядке:

а) собрать схему поверки в соответствии с рисунком Б.1 приложения Б.

Определение абсолютной погрешности измерений напряжения постоянного тока выполнить для всех значений напряжения, указанных в графе «Измеряемые значения» таблицы 5.3, в точках, близких к верхним границам диапазона измерений (Ub) ив точках, близких к нижним границам диапазона (Uh), сначала для положительных, затем для отрицательных значений.

Инв. № подл.        Подп. и дата        Взам. инв. №        Ине. Ns дубл.        Подп. и дата

со см

00

Таблица 5.3

Диапазон

Измеряемые значения

Допустимые значения абсолютной погрешности измерений

Uh

Ub

для Uh

для Ub

± 10 мВ

± 1 мВ

± 9 мВ

± 0,04 мВ

± 0,04 мВ

± 100 мВ

± 10 мВ

± 90 мВ

± 0,14 мВ

± 0,46 мВ

± 1 В

± 100 мВ

± 900 мВ

± 0,65 мВ

± 1,85 мВ

± 10 В

± 1 В

± 9 В

± 6,5 мВ

± 18,5 мВ

± 100 В

± 10 В

± 90 В

± 55 мВ

± 95 мВ

б) установить на управляющей панели АЦПК2:

  • 1) закладку - «Измерение»;

  • 2) режим измерения - «и» (измерение напряжения);

  • 3) диапазон измерений - «± 10 мВ»;

  • 4) время измерения - «20 мс»;

Изм

Лист

№ докум.

Подп.

Дата

ФТКС. 468260.129РЭ

Лист

41

в)

установить на УК:

  • 1) переключатель

  • 2) переключатель

  • 3) ручки «ГРУБО»

«P/А» в положение «Р»;

«Режим» в положение «U1»;

и «ТОЧНО» - в крайне левое положение;

установить его выходное напряжение

Д)

е)

ж)

з)

включить источник питания, равным 2 В;

установить напряжение, измеряемое вольтметром Р1, равным Uh в диапазоне 10 мВ (см. таблицу 5.3), при помощи ручек «ГРУБО» и «ТОЧНО» на УК. Зарегистрировать показание вольтметра Р1 как изд, В;

установить на УК переключатель «P/А» в положение «А»; на управляющей панели АЦПК2 нажать клавишу «Измерить», зарегистрировать измеренное значение как иизм, открыть файл «Протокол_АЦПК2.xls» Последовательно ввести в протокол проверки, значения изд, В, и Изм, абсолютная погрешность» наблюдать

В;

(лист «Проверка напряжения»). номер модуля, дату проведения В. В столбце «Рассчитанная результат;

и)

выполнить действия б) - з) для всех значений напряжения, указанных в графе «Измеряемые значения» таблицы 5.3;

Примечания:

1 Абсолютная погрешность измерений AU, В, вычисляется по

формуле:

AU = Пизм - Пзд

(4)

Инв. Ns подл.        Подп. и дата        Взам. ине. №        Ине. № дубл.        Подл, и дата

  • 2 Файл «Протокол_АЦПК2.xls» входит в состав программного управляющей панели модуля АЦПК2 и выполнен в среде Microsoft

  • 3 При выполнении действия б) необходимо устанавливать на панели АЦПК2 соответствующий диапазон измерений напряжения.

  • 4 Переключатель «Режим», расположенный на УК,

положение U1 для проверок в диапазонах + 10 мВ и ± 100 мВ для проверок в диапазонах ± 1 В, ± 10 В и ± 100 В.

  • 5 Регулировку напряжения, измеряемого вольтметром Р1, ручек «ГРУБО» и «ТОЧНО», расположенных на УК, производить

обеспечения Excel.

управляющей

устанавливать в

и в положение U2

при помощи только в

положении «U1» переключателя «Режим». В положении «U2» переключателя «Режим» регулировку напряжения производить только регулятором выходного напряжения источника питания.

  • 6 Перед изменением полярности измеряемого напряжения выключить источник питания.

  • 7 Перед установкой напряжения в диапазоне «± 100 мВ» напряжение источника питания установить равным 20 В;

к) выключить изделие и приборы, отсоединить кабели и

необходимо

выходное

принадлежности.

5.6.3.2.2 Результаты поверки считать положительными, если для всех измеренных значений напряжения вычисленное значение AU, В, находятся в пределах, указанных в графе «Допустимые значения абсолютной погрешности измерений» таблицы 5.3.

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.129РЭ

Лист

42

5.6.3.3 Определение абсолютной погрешности измерений силы постоянного тока в диапазонах ±0,01 и ±0,1 мА

  • 5.6.3.3.1 Определение абсолютной погрешности измерений силы постоянного тока в диапазонах ± 0,01 и ± 0,1 мА выполнять в следующем порядке:

а) включить источник питания, установить его выходное напряжение равным 200 мВ, и выключить его;

б) собрать схему поверки в соответствии с рисунком Б.2 приложения Б;

в) установить на устройстве коммутационном УК переключатель «P/А» в положение «Р», ручки «ГРУБО» и «ТОЧНО» - в крайне левое положение.

Определение абсолютной погрешности измерений силы постоянного тока выполнять для всех значений тока, указанных в графе «Измеряемые значения» таблицы 5.4, в точках, близких к верхним границам диапазона измерений (1в) и в точках, близких к нижним границам диапазона (1н), сначала для положительных, затем для отрицательных значений.

Инв. № подл.        Подл, и дата        Взам. инв. №        Инв. № дубл.        Подл, и дата

00

о

00

г) установить на вольтметре В7-40 диапазон измерений силы постоянного тока 200 мкА. Включить источник питания;

д) установить на управляющей панели АЦПК2:

  • 1) закладку - «Измерение»;

  • 2) режим измерения - «I» (измерение тока);

  • 3) диапазон измерений - «± 10 мкА»;

  • 4) время измерения - «20 мс»;

е) установить на УК переключатели:

  • 1) «P/А» в положение «Р»;

  • 2) «Режим» в положение «I»;

Изм.

Лист

№ докум.

Подп.

Дата

ФТКС.468260.129РЭ

Лист

43

Таблица 5.4

Диапазон

Измеряемые значения

Допустимые значения абсолютной погрешности измерений

для 1н

для 1в

± 10 мкА

± 1,00 мкА

± 9,00 мкА

± 0,05 мкА

± 0,23 мкА

± 100 мкА

± 10,00 мкА

± 90,00 мкА

± 0,48 мкА

± 2,27 мкА

установить ток, измеряемый вольтметром, равным 1н в диапазоне «± 10 мкА» (см. таблицу 5.4), при помощи ручек «ГРУБО» и «ТОЧНО», расположенных на УК и, при необходимости, путем изменения выходного напряжения источника питания. Зарегистрировать показание вольтметра как 1зд, мкА;

установить на УК переключатель «P/А» в положение «А»; на управляющей панели АЦПК2 нажать клавишу «Измерить», зарегистрировать измеренное значение как 1изм, мкА;

открыть файл «Протокол_АЦПК2.xls» (лист «Проверка тока»). Последовательно ввести в протокол заводской номер модуля, дату проведения проверки, значения 1зд, мкА, и 1изм, мкА. В столбце «Рассчитанная абсолютная погрешность» наблюдать результат; выполнить действия д) - к) для всех значений токов, указанных в графе «Измеряемые значения» таблицы 5.4. Перед установкой токов в диапазоне «± 100 мкА» выходное напряжение источника питания установить равным 2 В.

Примечания

1 Абсолютная погрешность измерений Д1, мкА, вычисляется по формуле

Д1 = 1изм - 1зд

2 При выполнении действия б) необходимо устанавливать на управляющей панели АЦПК2 соответствующий диапазон измерений тока;

м) выключить изделие и приборы, отсоединить кабели и принадлежности.

Инв. № подл.        Подп. и дата        Взам. инв. №        Инв. № дубл.        Подп. и дата

об о об

04

О) ю

со

5.6.3.3.2 Результаты поверки считать положительными, если для всех измеренных значений силы тока вычисленное значение Д1, мкА, находятся в пределах, указанных в графе «Допустимые значения абсолютной погрешности измерений» таблицы 5.4.

5.6.3.4 Определение абсолютной погрешности измерений силы постоянного тока в диапазонах ±1 и ±10 мА

5.6.3.4.1 Определение абсолютной погрешности измерений силы постоянного тока в диапазонах ±1 и ±10 мА выполнять в следующем порядке:

а) включить источник питания, установить его выходное напряжение равным 10 В, ток ограничения 20 мА и выключить его.

б) собрать схему поверки в соответствии с рисунком Б.2 Приложения Б.

в) установить на устройстве коммутационном переключатель «P/А» в положение «Р», ручки «ГРУБО» и «ТОЧНО» - в крайне левое положение.

ВНИМАНИЕ: ПРИ ВЫПОЛНЕНИИ ИЗМЕРЕНИЙ.СИЛЫ ПОСТОЯННОГО ТОКА В ДИАПАЗОНАХ «± 1 МА» И «± 10 МА» ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ РЕЖИМ АВТОМАТИЧЕСКОГО ВЫБОРА ДИАПАЗОНА В ВОЛЬТМЕТРЕ В7-40!

Изм.

Лист

Na докум.

Подп.

Дата

ФТКС.468260.129РЭ

Лист

44

Фоомат А4

Определение абсолютной погрешности измерений силы постоянного тока в диапазонах ± 1 и + 10 мА выполнять для всех значений тока, указанных в графе «Измеряемые значения» таблицы 5.5, в точках, близких к верхним границам диапазона измерений (1в) и в точках, близких к нижним границам диапазона (1н), сначала для положительных, затем для отрицательных значений.

Таблица 5.5

Диапазон

Измеряемое значение

Допустимые значения абсолютной погрешности измерений

для 1н

для 1в

± 1 мА

± 100,0 мкА

± 900,0 мкА

± 3,8 мкА

± 18,2 мкА

± 10 мА

± 1,000 мА

± 8,000 мА

± 38 мкА

±164 мкА

г) установить на вольтметре В7-40 диапазон измерений силы постоянного тока 2 мА. Включить источник питания;

д) установить на управляющей панели АЦПК2:

1)

2)

  • 3)

  • 4)

закладку - «Измерение»;

режим измерения - «I» (измерение тока); диапазон измерений - «1 мА»;

время измерения

е) установить

  • 1) «P/А» в

  • 2) «Режим»

ж) установить

«20 мс»;

на УК переключатели: положение «Р», в положение «I»;

ток, измеряемый вольтметром В7-40, равным 1н в диапазоне

Ине. № подл.        Подп. и дата        Взам. ине. №        Ине. Ns дубл.        Подп. и дата

«1 мА» (см. таблицу 5.5), при помощи ручек «ГРУБО» и «ТОЧНО», расположенных на УК и, при необходимости, путем изменения выходного напряжения источника питания. Зарегистрировать показание вольтметра как 1зд, мкА,-

з) установить на УК переключатель «P/А» в положение «А»;

и) на управляющей панели АЦПК2 нажать клавишу «Измерить», зарегистрировать измеренное значение как 1изм, мкА;

к) открыть файл «Протокол_АЦПК2.xls» (лист «Проверка тока»). Последовательно ввести в протокол номер модуля, дату проведения проверки, значения 1зд, мкА, и 1изм, мкА. В столбце «Рассчитанная абсолютная погрешность» наблюдать результат;

л) выполнить действия д) - к) для всех значений токов, указанных в графе «Измеряемые значения» таблицы 5.5. Перед установкой токов в диапазоне «± 10 мА» установить на вольтметре В7-40 диапазон измерений силы постоянного тока 20 мА. Для установки тока 8 мА ручки «Грубо» и «Точно» на УК установить в крайнее правое положение, а затем, плавно регулируя выходное напряжение питания, установить требуемое значение тока, контролируя показаниям вольтметра.

источника его по

Примечания

1 Абсолютная погрешность измерений Д1, мкА, вычисляется по

3 При выполнении действия б) необходимо устанавливать на управляющей панели АЦПК2 соответствующий диапазон измерений тока;

формуле 5.

м)выключить изделие и приборы, отсоединить кабели и принадлежности.

Изм.

Лист

Ns докум.

Подп.

Дата

ФТКС.468260.129РЭ

Лист

45

Фоомат А4

  • 5.6.3.4.2 Результаты поверки считать положительными, если для всех измеренных значений силы тока вычисленное значение Д1, мкА, находятся в пределах, указанных в графе «Допустимые значения абсолютной погрешности измерений» таблицы 5.5.

5.6.3.5 Определение абсолютной погрешности измерений сопротивления постоянному току в диапазоне от 0,1 Ом до 100 кОм

  • 5.6.3.5.1 Определение абсолютной погрешности измерений сопротивления постоянному току в диапазоне от 0,1 Ом до 100 кОм выполнять в следующем порядке:

а) собрать схему поверки в соответствии с рисунком Б.5 приложения Б.

Проверку абсолютной погрешности измерений сопротивления постоянному току в диапазоне до 100 кОм производить для всех значений сопротивления, указанных в графе «Измеряемые значения» таблицы 5.6 в точках, близких к верхним границам диапазона измерений (Rb) ив точках, близких к нижним границам диапазона (Rh).

Ине. № подл. | Подп. и дата        Взам. ине. №        Ине. № дубл.        Подп. и дата

Таблица 5.6

Верхний предел диапазона

Измеряемые значения

Допустимые значения абсолютной погрешности измерений

Rh

Rb

для Rh

для Rb

1 Ом

0,100 Ом

0,900 Ом

± 0,004 Ом

± 0,036 Ом

10 Ом

1,000 Ом

9,000 Ом

± 0,019 Ом

± 0,090 Ом

100 Ом

10,00 Ом

90,00 Ом

± 0,09 Ом

± 0,45 Ом

1 кОм

100,0 Ом

900,0 Ом

± 0,9 Ом

± 4,5 Ом

10 кОм

1,000 кОм

9,000 кОм

± 0,019 кОм

± 0,090 кОм

100 кОм

10,00 кОм

90,00 кОм

± 0,19 кОм

± 0,90 кОм

б) установить на УК переключатель «Режим» в положение «R» и переключатель «P/А» в положение «Р»;

в) установить на управляющей панели АЦПК2:

  • 1) закладку - «Измерение»,

  • 2) режим измерения - «R» (измерение сопротивления),

  • 3) диапазон измерений - «1 Ом»,

  • 4) время измерения - «20 мс»;

г) установить на магазине сопротивления R1 значение сопротивления, равное 0;

д) на управляющей панели АЦПК2 нажать клавишу «Измерить», зарегистрировать измеренное значение как R0, Ом;

е) установить на магазине сопротивления R1 значение сопротивления, равное Rh в диапазоне с верхним пределом 1 Ом (см. таблицу 5.6) и зарегистрировать его как R3fl, Ом;

ж) на управляющей панели АЦПК2 нажать клавишу «Измерить», зарегистрировать измеренное значение как Rh3m, Ом;

з) открыть файл «Протокол_АЦПК2.xls» (лист «Проверка сопротивления»). Последовательно ввести в протокол номер модуля, дату проведения проверки, значения R0, Ом, Изд, Ом, и Иизм, Ом. В столбце «Рассчитанная абсолютная погрешность» наблюдать результат;

ю

V-

00

Лист

ФТКС.468260.129РЭ

46

Изм.

Лист

№ докум.

Подп.

Дата

Инв. № подл.        Подп. и дата        Взам. инв. №        Ина. № дубл.        Подп. и дата

и) повторить действия в) - з) для всех значений сопротивления, указанных в таблице 5.6.

Примечания

  • 1 Абсолютная погрешность измерений AR, Ом, вычисляется по формуле

AR = (Иизм - R0) - Изд                               (6)

  • 2 При выполнении действия б) необходимо устанавливать на управляющей панели АЦПК2 соответствующий диапазон измерений сопротивления.

к) выключить изделие, отсоединить кабели и принадлежности.

  • 5.6.3.5.2 Результаты поверки считать положительными, если для всех измеренных значений сопротивления вычисленные значения AR находятся в пределах, указанных в графе «Допустимые значения абсолютной погрешности измерений» таблицы 5.6.

5.6.3.6 Определение абсолютной погрешности измерений сопротивления постоянному току в диапазоне свыше 100 кОм до 1 МОм

  • 5.6.3.6.1 Определение абсолютной погрешности измерений сопротивления постоянному току в диапазоне свыше 100 кОм до 1 МОм выполнять в следующем порядке:

а) собрать схему в соответствии с рисунком Б.6 приложения Б.

Проверку абсолютной погрешности измерений сопротивления постоянному току в диапазоне до 1 МОм выполнять для всех значений сопротивления, указанных в графе «Измеряемые значения» таблицы 5.7 в точках, близких к верхним границам диапазона измерений (Rb) ив точках, близких к нижним границам диапазона (Rh).

Таблица 5.7

Верхний предел диапазона

Измеряемые значения

Допустимые значения абсолютной погрешности измерений

Rh

Rb

для Rh

для Rb

1 МОм

100,0 кОм

900,0 кОм

± 1,9 кОм

± 9,0 кОм

б) установить на УК переключатель «Режим» в положение «R» и переключатель «P/А» в положение «Р»;

в) установить на управляющей панели АЦПК2:

  • 1) закладку - «Измерение»,

  • 2) режим измерения - «R» (измерение сопротивления),

  • 3) диапазон измерений - «1 МОм»,

  • 4) время измерения - «20 мс»;

г) установить на магазине сопротивления R2 значение сопротивления, равное 100 кОм и зарегистрировать его как R3fl, кОм;

д) на управляющей панели АЦПК2 нажать клавишу «Измерить», зарегистрировать измеренное значение как Rh3m, кОм;

е) открыть файл «Протокол_АЦПК2.xls» (лист «Проверка сопротивления»). Последовательно ввести в протокол номер модуля, дату проведения

проверки, значения Изд, кОм, и Иизм, кОм.

В столбце «Рассчитанная абсолютная погрешность» наблюдать результат.

8159

ФТКС. 468260.129РЭ

Лист

47

Изм.

Лист

№ докум.

Подп.

Дата

Примечание:

1 Абсолютная погрешность измерений AR, кОм, вычисляется по формуле

AR = RH3M - R3fl                                  (7)

ж) повторить действия в) - е) для значения сопротивления магазина

900 кОм;

з) выключить изделие, отсоединить кабели и принадлежности.

5.6.3 . б . 2 Результаты поверки считать положительными, если для всех измеренных значений сопротивления вычисленные значения AR находятся в пределах, указанных в графе «Допустимые значения абсолютной погрешности измерений» таблицы 5.7.

5.7 Обработка результатов измерений

  • 5.7.1 Обработка результатов измерений, полученных экспериментально, осуществляется в соответствии с ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений».

  • 5.7.2 Результаты измерений заносятся в файл протокола, содержащий информацию о выполнении поверки по методике, изложенной в разделе 5.

Инв. № подл. | Подп. и дата | Взам. инв. №        Инв. № дубл.        Подп. и дата

5.8 Оформление результатов поверки

5.8.1 Для каждой измеряемой величины в протоколе указываются:

  • - результат измерения величины;

  • - значение погрешности измерений, рассчитанной в результате обработки результатов измерений;

  • - предел допускаемой погрешности для каждого измеренного значения измеряемой величины;

  • - результат сравнения значения погрешности измерений, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.

5.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на АЦПК2 выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение АЦПК2 запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

ФТКС. 468260.129РЭ

Кппнппаап

ГГ'ьГ'Т О 4ПА

Изм.

Лист

№ докум.

Подп.

Дата

Лист

48

Фоомат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
