УТВЕРЖДАЮ

раздел 18 Методика поверки

И.О. директора ФГУП «ВНИИМ им. Д.И. Менделеева»

«15» марта 2019 г.

ь ДИРЕКТОРА ИВ ЦОВ зть №17 ря 2017г.

ЕПЛОСОМ *

Методика поверки

Методика поверки утверждена ФГУП «ВНИИМ им. Д.И. Менделеева» «15» марта 2019 г.

Настоящая методика устанавливает методы и средства первичной, периодической и внеочередной поверки вычислителей.

Первичной поверке подлежат вычислители при выпуске из производства, а также после ремонта, вызвавшего нарушение пломбы изготовителя.

Периодической поверке с межповерочным интервалом 4 года подлежат вычислители, находящиеся в эксплуатации.

Внеочередной поверке в объеме периодической подлежат вычислители в случае утраты документов, подтверждающих их поверку.

Интервал между поверками - 4 года.

18.1 Операции и средства поверки

При проведении поверки должны применяться эталоны и средства измерений (СИ), указанные в таблице 8.

Допускается применение аналогичных средств поверки, обеспечивающих опре

деление метрологических характеристик поверяемых СИ с требуемой точностью. СИ должны быть поверены в установленном порядке, эталоны - аттестованы. Таблица 8

18.2 Условия поверки и подготовки к ней

18.2.1 При проведении поверки должны быть соблюдены следующие условия:

• 1) температура окружающего воздуха, °C.....................................................20±5

• 2) относительная влажность воздуха, %.....................................................65±15

• 3) атмосферное давление, кПа............................................................. 84 - 106,7

• 18.2.2 Перед проведением поверки должна быть собрана схема поверки согласно Приложения Б.

Подготовка СИ и вычислителя должна производиться в соответствии с требованиями их эксплуатационной документации.

Допускается проведение поверки с использованием технологического коммутационного модуля (ТКМ-5). В этом случае, подготовка должна выполняться в следующей последовательности:

• 1) снимите верхнюю крышку поверяемого прибора и отключите оба соединительных шлейфа (Т1 и Т2) и провод питания от платы клеммников (рис.2);

  Блок питания *8В

  ТКМ-5

  Кнопка доступа

  Блок питания

  Сетевой филнтр 220В



  Х4 СКС6

Ратном Х6 СКСБ Разном Х5 СКС6

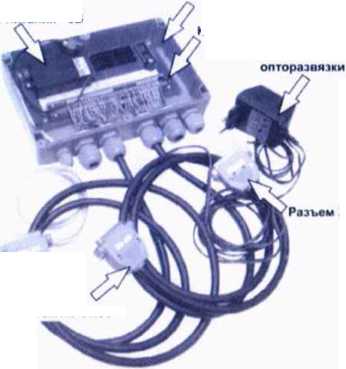

Рис. Б.З Внешний вид ТКМ-5

Технологический коммутационный модуль ТКМ-5 поставляются изготовителем вычислителя по отдельному заказу

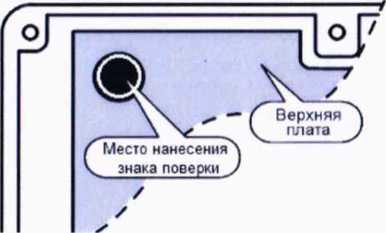

Рис. Б.5 Место нанесения знака поверки - на крепежный винт защитного каркаса электронного модуля (р.12.4 РЭ)

Приложение Б

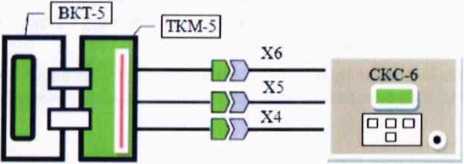

Рис. Б.1 Схема поверки с использованием стенда СКС6 и технологического коммутационного модуля (ТКМ-5)

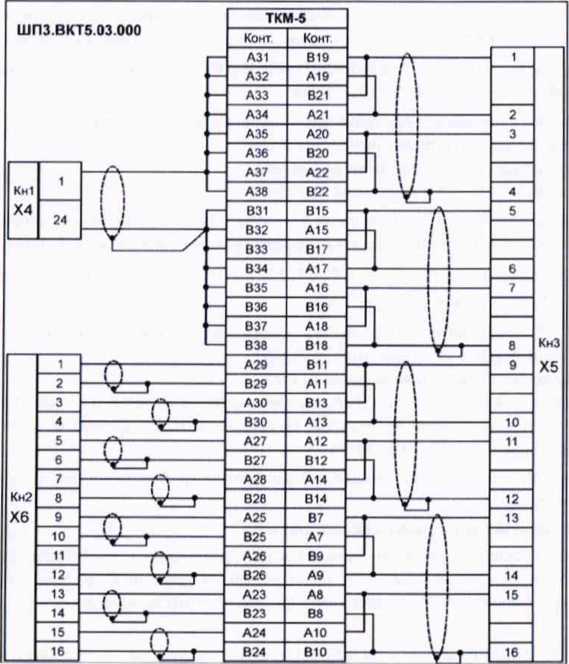

Рис. Б.2 Схема поверки ВКТ-5 с использованием СКС-6 и ТКМ-5 Разъемы Х4...Х6 (ТКМ-5) подключаются к одноименным разъемам стенда СКС6

• 2) подключите шлейфы и провод питания к ТКМ-5;

• 3) установите верхнюю крышку поверяемого прибора на ТКМ-5 и подключите его к сети питания.

• 18.2.3 Перед проведением периодической (внеочередной) поверки необходимо выполнить установку нуля по измерительным входам ИВ1. Данная операция производится в соответствии с разделом 8 при отключенном напряжении питания стенда или при установке на выходе источника значения тока, равного 0 мА.

• 18.2.4 Допускается периодическая поверка отдельных измерительных входов в рабочих диапазонах измерений, по письменному заявлению владельца с обязательным указанием об этом в свидетельстве о поверке.

18.3 Требования безопасности

• 18.3.1 При проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационной документации применяемых СИ и разделе 4 настоящего Руководства.

• 18.3.2 Подключение вычислителя к сети питания должно производиться кабелем, снабженным сетевой вилкой.

18.4 Проведение поверки

При проведении поверки необходимо вести протокол, рекомендуемая форма которого приведена в приложении Б.

• 18.4.1 Внешний осмотр

При внешнем осмотре должно быть установлено следующее:

• - маркировка вычислителя и условные обозначения клавиш должны быть четкими, исключающими их неоднозначное понимание;

• - корпус и табло не должны иметь повреждений, препятствующих снятию показаний и работе вычислителя.

Вычислитель, не удовлетворяющий указанным требованиям, к проведению дальнейшей поверки не допускается.

• 18.4.2 Опробование

При опробовании должны быть выполнены следующие операции:

а) Проверка доступа к настроечному меню:

• - подайте на вычислитель напряжение питания, после установки меню РАБОТА, нажимая кнопку t, убедитесь в отсутствии доступа к настроечным пунктам меню;

• - нажмите кнопку «Доступ» (рис.2), последовательно нажимая кнопку Q убедитесь, что возможен доступ к настроечным пунктам меню.

б) Идентификация программного обеспечения.

Проверка версии программного обеспечения производится путем установки в меню СТАНД. ПРЕДУСТ. — ДА-ПОВЕРКА 1(2)-КОНТРОЛЬ. Информация представляется на табло вычислителя (р.12, рис.17).

При идентификации программного обеспечения (ПО) должно быть установлено соответствие номера программной версии ПО и контрольной суммы исполняемого кода метрологически значимой части ПО, номеру и контрольной сумме, указанным в паспорте вычислителя и в описании типа.

Вычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

• 18.4.3 Определение метрологических характеристик

• 18.4.3.1 При определении характеристик используется схема поверки согласно рис. Б.1 Приложения Б.

• 18.4.3.2 Установите, используя кнопку Q (Ц), пункт меню 1-ого уровня

СТАНД. ПРЕДУСТ ., затем нажмите кнопки Q и       что вновь сопровождается

установкой указанного меню 1-ого уровня;

• 18.4.3.3 Установите, используя кнопку Q (Ц), пункт меню 1-ого уровня НАЛАД-КА/ПОВЕРКА, затем нажатием кнопки Q установите пункт меню 2-ого уровня «Поверка», нажатием кнопки Q установите пункт меню третьего уровня с индикацией показаний температуры.

• 18.4.3.4 Установите следующие значения выходных сигналов стенда:

• 1) выход меры R: номер точки 3 (110,4 Ом);

• 2) выход мер I0 и И; номер точки 7 (20 мА);

• 3) выход мер I2 и 13: номер точки 7 (20 мА);

• 4) выход меры F0: номер точки 7 (312,5 Гц).

Определите, не ранее, чем через 1 мин, используя кнопки Q (Д) и Q (Д), показания вычислителя по температуре и расходу для измерительных каналов 5...8 (сопровождаются сообщением на индикаторе «Тр5...Тр8» соответственно).

Здесь и далее, если время установления показаний особо не оговорено, определение показаний должно производиться не ранее, чем через 30 с после изменения соответствующего входного сигнала.

Полученные значения параметров должны соответствовать значениям:

t5, t6, t7, t8= (26,21... 26,41) °C; G5, G6, G7, G8= (561,94...563,06) м³/ч;

Определите разности показаний температур Ati = t5 - t6 и At? = t7 - t8, которые не должны превышать значения равного ±0,05 °C.

• 18.4.3.5 Установите на выходе меры R номер точки 5 (141,2 Ом), на выходе меры F0 - номер точки 5 (19,53125 Гц).

Определите по Тр5...8 показания вычислителя по температуре и расходу, определите разности показаний температур, которые должны соответствовать значениям:

t5, t6, t7. t8=(105,34....105,54) °C;       G5, G6, G7, G8 = (35,121...35,191) м³/ч

Ati = t5 -16 и At₂ = t7 -18 - не более ±0,05 °C.

• 18.4.3.6 Установите на выходе меры F0 номер точки 4 (9,765625 Гц).

Не ранее, чем через 1 мин (после установки кода НС по G для Тр5), определите по Тр5 показание тепловой мощности, которое должно соответствовать значениям: (10,557...10,589) Гкал/ч

• 18.4.3.7 Установите на выходе меры R номер точки 1 (79,7 Ом).

Определите для измерительных каналов 1...4 (сопровождаются сообщением на индикаторе «Тр1...Тр4» соответственно) показания вычислителя по температуре, перепаду давления и давлению, которые должны соответствовать значениям:

t1, t2, t3, t4 = (152,96... 153,26) °C; P1, P2, P3, P4 = (10.187...10,207) кгс/см²; dP1 ,dP2, dP3,dP4 = (99.9...100.1) кПа;

• 18.4.3.8 Установите следующие значения выходных сигналов:

• 1) выход меры R: номер точки 5 (141,2 Ом);

• 2) выход мер I0 и И: номер точки 4 (5 мА);

• 3) выход мер I2 и I3: номер точки 4 (5 мА).

Определите по Тр1...4 показания вычислителя по температуре, перепаду давления и давлению, которые должны соответствовать нижеуказанным значениям:

t1, t2, t3, t4 = (495,47... 495,77) °C; P1, P2. РЗ, P4 = (2,5391...2,5595) кгс/см²; dP1,dP2, dP3,dP4 = (24.9...25.1) кПа;

• 18.4.3.9 Установите следующие значения выходных сигналов стенда:

• 1) выход мер I0 и И: номер точки 1 (1 мА);

• 2) выход мер I2 и I3: номер точки 1 (1 мА).

Не ранее, чем через 1 мин (после установки кода НС по Р и dP для Тр1), определите по Тр1 показание по тепловой мощности, которое должно соответствовать значениям: (82,771 ...82,903) Гкал/ч

Вычислитель, не удовлетворяющий указанным требованиям, считается не прошедшим поверку.

18.5 Оформление результатов поверки

• 18.5.1 Результаты поверки оформляются протоколом с указанием: заводского номера поверяемого вычислителя, результатов поверки, даты поверки, заверенные подписью поверителя. Рекомендуемая форма протокола приведена в Приложении Б.

• 18.5.2 Положительные результаты поверки оформляют путем выдачи свидетельства о поверке установленной формы или внесения в паспорт вычислителя соответствующей записи о поверке.

• 18.5.3 Знак поверки наносится на крепежный винт защитного каркаса электронного модуля внутри корпуса прибора (р.12.4). Способ пломбирования - нанесение оттиска клейма на пломбировочную мастику.

• 18.5.4 При отрицательных результатах свидетельство о поверке аннулируют или вносят соответствующую запись в паспорт, и/или выписывают извещение о непригодности.
