1 ОБЩИЕ ПОЛОЖЕНИЯ

• 1.1 Настоящая методика поверки распространяется на преобразователи относительной влажности и температуры ПВТ110 (далее - преобразователи), изготавливаемые Обществом с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»), и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость преобразователя к государственному первичному эталону единицы относительной влажности газов ГЭТ 151-2020 согласно государственной поверочной схеме, утвержденной ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений (ГСП). Государственная поверочная схема для средств измерений влажности газов» (далее - ГОСТ 8.547-2009) и к государственным первичным эталонам единицы температуры ГЭТ 35-2021 и ГЭТ 34-2020 согласно государственной поверочной схеме, утвержденной ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСП). Государственная поверочная схема для средств измерений температуры» (далее - ГОСТ 8.558-2009).

• 1.3 Допускается проведение первичной (периодической) поверки отдельных измерительных каналов в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

• 1.4 Допускается проведение первичной поверки приборов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-1-2007. Проведение выборочной первичной поверки приборов проводится по одноступенчатому выборочному плану для общего контрольного уровня I при приемлемом уровне качества AQL, равном 0,4, по ГОСТ Р ИСО 2859-1-2007. В зависимости от объема партии количество предоставляемых на поверку приборов выбирается согласно таблице 1.

  Таблица 1 - Количество предоставляемых преобразователей

  Объем партии, шт.	Объем выборки, шт.	Приемочное число Ас	Браковочное число Re
  от 2 до 15 включ.	2	0	1
  от 16 до 25 включ.	3
  от 26 до 90 включ	5
  от 91 до 150 включ.	8
  от 151 до 500 включ.	13	1	2
  от 501 до 1200 включ.	20
  от 1201 до 10000 включ.	32	2	3
  от 10001 до 35000 включ.	50	3	4
  от 35001 до 500000 включ.	80	5	6
  от 500000 и выше	125	7	8

• 1.5 Поверка преобразователя должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 1 год.

• 1.6 Методы, обеспечивающие реализацию методики поверки, - прямой метод измерений, метод непосредственного сличения.

• 1.7 В результате поверки должны быть подтверждены метрологические требования, приведенные в Приложении А.

  					КУВФ. 413631.110МП	Лист
  						3
  Изм.	Лист	№ докум.	Подп.	Дата

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

  Таблица 1 - Операции поверки

  Номер раздела (пункта) методики поверки, в соответствии с которым выполняется операция поверки	Наименование операции	Необходимость выполнения при
  		первичной поверке	периодической поверке
  7	Внешний осмотр средства измерений	Да	Да
  8	Подготовка к поверке и опробование средства измерений	Да	Да
  9	Проверка программного обеспечения средства измерений	Да	Да
  10	Определение метрологических характеристик средства измерений	Да	Да
  10.1	Определение абсолютной погрешности канала измерений относительной влажности преобразователя
  10.2	Определение абсолютной погрешности канала измерений температуры преобразователя
  11	Подтверждение соответствия средства измерений метрологическим требованиям	>	Да

  • 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

  Инв. № подл. I Подп. и дата |Взам. инв. № |Инв. № дубл. I Подп. и дата

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс (20±5) °C;

• - относительная влажность от 30 до 85 %;

• - атмосферное давление от 84,0 до 106,7 кПа.

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые преобразователи и средства поверки.

  • 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года №707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

    Изм.	Лист	№ докум.	Подп.	Дата

    КУВФ. 413631.1 ЮМП



Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную в ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений влажности газов» и ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры».

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые преобразователи и применяемые средства поверки.

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователь допускается к дальнейшей поверке, если:

• - внешний вид преобразователя соответствует описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и преобразователь допускается к дальнейшей поверке.

При отсутствии возможности устранения дефектов, преобразователь к дальнейшей поверке не допускается.

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый преобразователь и на применяемые средства поверки;

• - выдержать преобразователь в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - провести контроль условий поверки на соответствие требованиям, указанным в разделе 3, с помощью оборудования, указанного в таблице 2.

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации;

• - при поверке канала относительной влажности в камере климатической КХТВ-100-0 (далее по тексту - климатическая камера), зонд поверяемого преобразователя следует устанавливать таким образом, чтобы он располагался полностью внутри рабочей камеры (его поверхность не должна контактировать с окружающей средой) и находился в потоке воздуха. Зонд измерителя комбинированного Testo 645 (далее по тексту - эталонный гигрометр) необходимо располагать в непосредственной близости от поверяемого преобразователя;

• - при поверке канала относительной влажности с помощью генератора влажного газа Michell Instruments модификации OptiCal (далее по тексту - генератор), зонд поверяемого преобразователя следует устанавливать таким образом, чтобы он располагался полностью внутри рабочей камеры генератора;

• - при поверке канала температуры в климатической камере зонд поверяемого преобразователя следует устанавливать в непосредственной близости от термометра сопротивления платинового вибропрочного эталонного ПТСВ-2-3 (далее по тексту - эталонный термометр);

• - при поверке канала температуры в термостатах переливных прецизионных ТПП1.0/ТПП1.1 зонд поверяемого преобразователя следует устанавливать изолированно от рабочей жидкости. Для этого зонд рекомендуется предварительно завернуть в силиконовый или полиэтиленовый пакет, либо поместить в изолированный канал (стеклянную пробирку или медную трубку, запаянную с обратной стороны), предварительно обернув теплопроводящим эластичным материалом для плотного прилегания к стенке канала. Зонд поверяемого преобразователя предварительно помещённый в защитный герметичный теплопроводный чехол (гильзу) погружают на одну глубину вместе с эталонным термометром;

• - при поверке канала температуры в калибраторе температуры КТ-5.1 (далее - сухоблочный термостат) зонд поверяемого преобразователя и эталонный термометр (если не используется встроенный в сухоблочный термостат эталонный термопреобразователь) опускают до упора на дно блока.

Примечание: при поверке канала относительной влажности допускается вместо климатической камеры использовать генератор влажного газа Michell Instruments модификации OptiCal.

• 8.2 Опробование

При опробовании проверяется работоспособность и электрическое сопротивление изоляции преобразователей.

• 8.2.1 Проверку работоспособности преобразователей проводить в следующей последовательности:

  					КУВФ. 413631.110МП	Лист
  						7
  Изм.	Лист	№ докум.	Подп.	Дата

• - в соответствии с РЭ подключают преобразователь к источнику питания и вторичному измерительному прибору, тумблеры «АВАРИЯ» выставить в положение «3,5мА\0В» (для исполнения с выходным сигналом типа А) или к персональному компьютеру (далее - ПК) (для исполнения с выходным сигналом типа RS);

• - на дисплее вторичного измерительного прибора (для исполнения с выходным сигналом типа А) или на мониторе ПК (для исполнения с выходным сигналом типа RS) наблюдают индикацию показаний относительной влажности и температуры, соответствующие текущим значениям относительной влажности и температуры в поверочной лаборатории.

Результаты проверки работоспособности считать положительными, если выполняются все вышеперечисленные требования.

• 8.2.2 Проверку электрического сопротивления изоляции проводить на установке для проверки параметров электрической безопасности GPT-79803 испытательным напряжением переменного тока 500 В между цепью питания и корпусом преобразователя, обернутым в фольгу, между цепью питания и сигнальными цепями преобразователя, при этом необходимо закоротить клеммы цепи питания между собой и сигнальные клеммы преобразователя между собой.

Время приложения испытательного напряжения переменного тока - 1 мин.

Результаты проверки электрического сопротивления изоляции считать положительными, если измеренное электрическое сопротивление изоляции не менее 20 МОм.

Преобразователь допускается к дальнейшей поверке, если при опробовании соблюдаются все вышеперечисленные требования.

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

  Инв. № подл. I Подп. и дата |Взам. инв. № |Инв. № дубл. I Подп. и дата

  • 9.1 Определение идентификационных данных программного обеспечения. Проверку программного обеспечения преобразователя проводить следующим об-

разом:

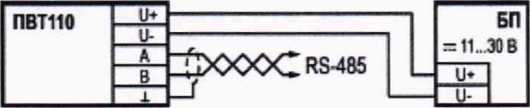

• 1) Подключить поверяемый преобразователь к ПК согласно схеме подключения, указанной в РЭ.                                                      ___

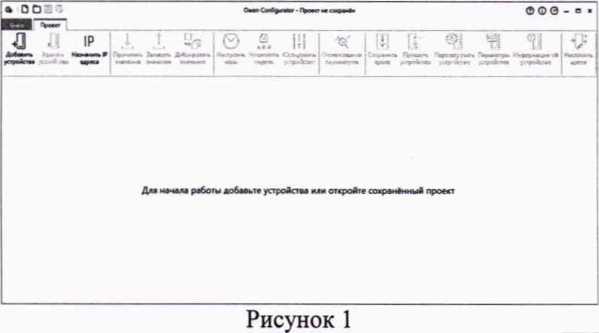

• 2) При помощи манипулятора «мышь» дважды нажать на иконку универсальный конфигуратор (Рисунок 1).

  и запустить



  При помощи манипулятора «мышь» нажать на мнемокнопку *^ч’^ваетм Выбрать необходимые параметры подключения:

  • - Интерфейс: Silicon Labs СР210х USB to UART Bridge (COM...);

  • - Протокол: Modbus RTU;

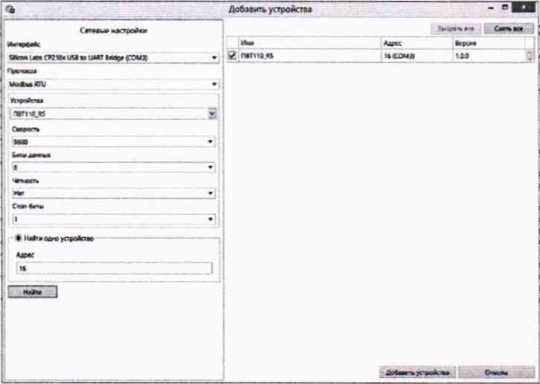

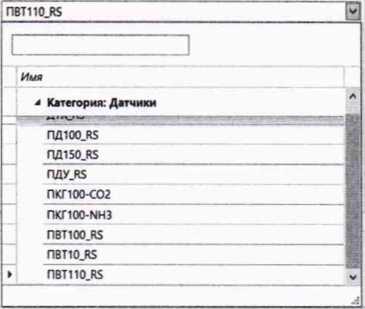

  • -  Выбрать устройства: ПВТ110 RS (Рисунок 2).

    					КУВФ. 413631.110МП	Лист
    						8
    Изм.	Лист	№ докум.	Подп.	Дата

  бора.

  Устройства



  Рисунок 2

  Установить сетевые параметры в соответствии с настройками поверяемого при-

Стандартные параметры для подключения датчика:

• -  скорость обмена: 9600 бит/с;

• - длина слова данных: 8 бит;

• -  контроль четности: отсутствует;

• -  количество стоп-бит: 1 бит;

• -  сетевой адрес датчика: 16.

При помощи манипулятора «мышь» нажать на мнемокнопки «Найти» и «Добавить устройства» (Рисунок 3).

Инв. № подл. | Подп. и дата |Взам. инв. № |Инв. № дубл. | Подп. и дата

Рисунок 3

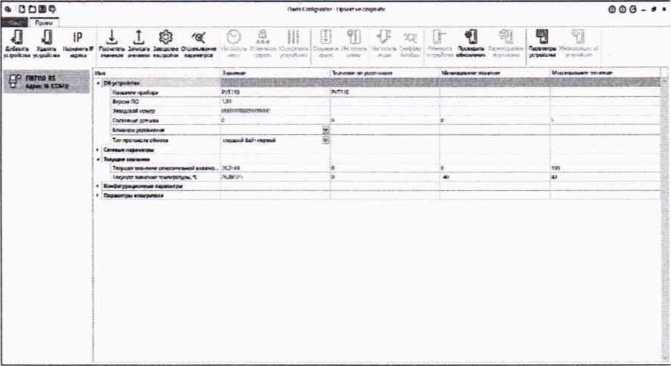

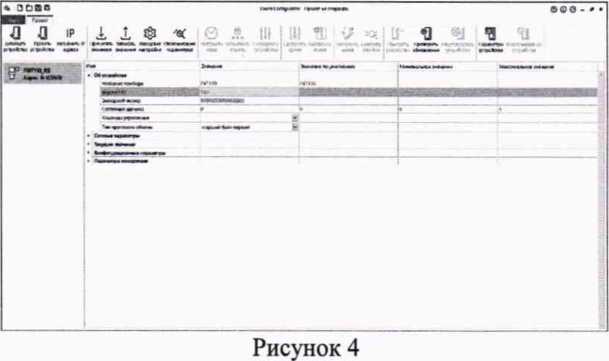

Значение версии программного обеспечения указано в разделе «Об устройстве» (Рисунок 4).

Рисунок 5

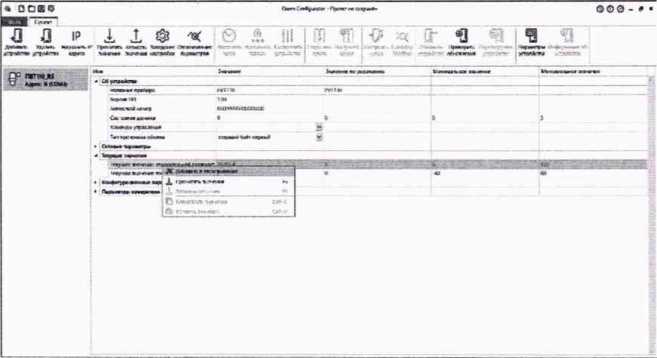

С помощью манипулятора «мышь» выбрать строку с требуемым параметром, нажать правую кнопку и появившемся окне выбрать «Добавить в отслеживание» (Рисунок 6).

Рисунок 6

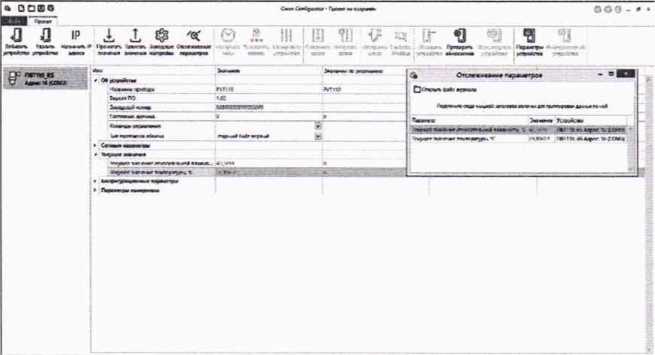

В появившемся окне будут выводиться измеренные значения в непреррывном режиме (Рисунок 7).

Рисунок 7

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

  • 10.1 Определение абсолютной погрешности канала измерений относительной влажности преобразователя.

Определение абсолютной погрешности канала измерений относительной влажности преобразователя проводится в следующей последовательности:

• 1) подготовить преобразователь, основные и вспомогательные средства поверки в соответствии с их эксплуатационной документацией;

• 2) собрать одну из схем, представленную на рисунках Б.1 - Б.З приложения Б для соответствующего выходного сигнала преобразователя;

• 3) подать напряжение питания на поверяемый преобразователь, основные и вспомогательные средства поверки в соответствии с их эксплуатационной документацией;

• 4) определение абсолютной погрешности канала измерений преобразованно-го/измеренного значения относительной влажности производить в трех значениях воспроизводимой относительной влажности: (15 ±5) %, (50 ±5) %, (65 ±5) %;

• 5) с помощью основных и вспомогательных средств поверки из таблицы 2 установить значение относительной влажности, равное (15 ±5) %;

• 6) с помощью вольтметра универсального АКИП-2101 измерить значение выходного сигнала силы или напряжения постоянного тока преобразователя, либо зафиксировать измеренное значение относительной влажности по интерфейсам связи;

• 7) повторить пункты 5) - 6) для значений относительной влажности (50 ±5) % и (65 ±5) %.

• 10.2 Определение абсолютной погрешности канала измерений температуры преобразователя.

Определение абсолютной погрешности канала измерений температуры проводится в следующей последовательности:

• 1) подготовить преобразователь, основные и вспомогательные средства поверки в соответствии с их эксплуатационной документацией;

• 2) собрать одну из схем, представленную на рисунках Б.1 - Б.З приложения Б для соответствующего выходного сигнала преобразователя;

• 3) подать напряжение питания на поверяемый преобразователь, основные и вспомогательные средства поверки в соответствии с их эксплуатационной документацией;

• 4) определение абсолютной погрешности канала измерений преобразованно-го/измеренного значения температуры производить в трех значениях воспроизводимой температуры: минус (35 ±5) °C, плюс (20 ±5) °C, плюс (75 ±5) °C;

• 5) с помощью основных и вспомогательных средств поверки из таблицы 2 установить значение температуры, равное минус (35 ±5) °C;

• 6) с помощью вольтметра универсального АКИП-2101 измерить значение выходного сигнала силы или напряжения постоянного тока преобразователя, либо зафиксировать измеренное значение температуры по интерфейсам связи;

• 7) повторить пункты 5) - 6) для значений температуры плюс (20 ±5) °C и плюс (75 ±5) °C.

И ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 11.1 Основные формулы, используемые при расчетах:

• 11.1.1 Значение абсолютной основной погрешности преобразований/измерений относительной влажности (температуры), определяется по формуле:

  A Rh(t) = ЯЛ(Урасч(изм) - Rh(t)jr,                                 (1)

  					КУВФ. 413631.110МП	Лист
  						11
  Изм.	Лист	№ докум.	Подп.	Лата

  Инв. № подл. I Подп. и дата |Взам. инв. № |Инв. № дубл. I Подп. и дата

где Rh(t)^_C4 - расчетное значение измеренного поверяемым преобразователем значение относительной влажности (температуры), определяется по формуле (2), %, °C;

^Л(?)изм “ измеренное поверяемым преобразователем значение относительной влажности (температуры) при передаче измеренного значения по интерфейсам связи, %, °C;

ЯЛ(7)эт - эталонное значение относительной влажности (температуры), измеренное прибором комбинированным Testo 645 или воспроизведенное генератором (при измерении относительной влажности), измеренное эталонным термометром совместно с термометром цифровым эталонным ТЦЭ-005, модификации ТЦЭ-005/МЗ или воспроизведенное калибратором температуры КТ-5.1 (при измерении температуры), %, °C;

WVcm = Rh(t)_H + (I(U)_U3M - I(U)_H)!(I(U)_B - I(U)_H) • (Rh(t)_B - Rh(t)_H\            (2)

где I(U)_m4 - значение силы или напряжения постоянного тока аналогового выходного сигнала, измеренное вольтметром универсальным АКИП-2101, мА (В);

1(U)_H - нижний предел диапазона аналогового выходного сигнала, мА (В); 1(U)_B - верхний предел диапазона аналогового выходного сигнала, мА (В); /„-нижний предел диапазона преобразований/измерений температуры, °C;

/_в-верхний предел диапазона преобразований/измерений температуры, %, °C.

Rh_H - нижний предел диапазона показаний относительной влажности, %;

Rh_B - верхний предел диапазона показаний относительной влажности, %.

• 11.2 Преобразователь подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения абсолютной основной погрешности преобразований/измерений относительной влажности и температуры не превышают пределов допускаемых значений, представленных в таблице А.1 приложения А.

При невыполнении любого из вышеперечисленных условий (когда преобразователь не подтверждает соответствие метрологическим требованиям), поверку преобразователя прекращают, результаты поверки признают отрицательными.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 12.1  Результаты поверки преобразователя подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 12.2 При проведении первичной поверки преобразователей при выпуске из производства до ввода в эксплуатацию на основании выборки в Федеральный информационный фонд по обеспечению единства измерений передаются сведения о результатах поверки всех средств измерений, входящих в партию средств измерений, из которых осуществлялась выборка.

• 12.3 При проведении поверки в сокращенном объеме (в соответствии с заявлением владельца средства измерений) в сведениях о поверке указывается информация, для каких измерительных каналов выполнена поверка.

• 12.4 По заявлению владельца преобразователя или лица, представившего его на поверку, положительные результаты поверки (когда преобразователь подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на преобразователь знака поверки, и (или) внесением в паспорт преобразователя записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  					КУВФ. 413631.110МП	Лист
  						12
  Изм.	Лист	№ докум.	Подп.	Лата

• 12.5 По заявлению владельца преобразователя или лица, представившего его на поверку, отрицательные результаты поверки (когда преобразователь не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт преобразователя соответствующей записи.

• 12.6 Протоколы поверки преобразователя оформляются по произвольной форме

  Инв. № подл. | Подп. и дата |Взам. инв. № |Инв. № дубл. I Подп. и дата

  Изм.	Лист	№ докум.	Подп.	Лата

Приложение А

Основные метрологические характеристики преобразователей

Таблица А.1 - Метрологические характеристики преобразователей

Схемы подключений преобразователей

—/ Сеть —0 —24В

1 А 02

(RH)

R. id

(ГС)

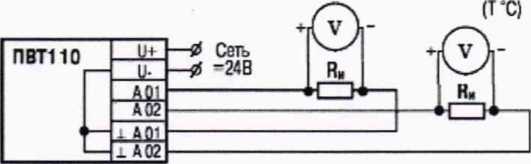

R_H и Rorp - выбираются в соответствии с рекомендацией в РЭ Рисунок Б1 - Схема подключения преобразователя с выходным сигналом силы постоянного тока
