Методика поверки «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ Система автоматизированная сейсмического мониторинга гидротехнических сооружений Зейской ГЭС» (3E-004-000143/1-2015.MП)

\

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В РЕСПУБЛИКЕ ТАТАРСТАН»

(ФБУ «ЦСМ Татарстан»)

УТВЕРЖДАЮ

Иванов

2020 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ИНСТРУКЦИЯ

Система автоматизированная сейсмическою мониторинга гидротехнических сооружений Зейской ГЭС

Методика поверки

ЗЕ-004-000143/1-2015.МП г. Казань 2020 г.

Содержание

Общие положения

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Проверка комплектности

  • 7.3 Проверка результатов поверки СИ, входящих в состав системы

  • 7.4 Опробование

  • 7.5 Проверка отсутствия ошибок информационного обмена

  • 7.6 Проверка погрешности системного времени (СОЕВ)

  • 7.7 Идентификация программного обеспечения

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика поверки распространяется на систему автоматизированную сейсмического мониторинга гидротехнических сооружений Зейской ГЭС и устанавливает порядок проведения первичной и периодической поверок.

Система автоматизированная сейсмического мониторинга гидротехнических сооружений Зейской ГЭС (далее - АССМ Г'ГС Зейской ГЭС) предназначена для непрерывной регистрации сейсмического и микросейсмического фона плотины и прилегающего массива, фиксирования реакции плотины на сейсмические воздействия с целью определения динамических характеристик и оценки эксплуатационного состояния, повышения надежности и эффективности оперативного контроля состояния гидротехнических сооружений (Г'ГС), путем измерений значений физических величин с помощью первичных преобразователей, а также информирования руководящего и оперативного персонала электростанции об уровне безопасного состояния Г’ГС.

Общие положения

• 1.1  В состав АССМ Г’ГС Зейской ГЭС входят измерительные компоненты, приведенные в Паспорте-формуляре. Поверке подлежит система в соответствии с перечнем измерительных каналов (ПК), приведенными в Паспорте-формуляре.

• 1.2 Первичную поверку АССМ Г'ГС Зейской ГЭС выполняют перед вводом в эксплуатацию, а также после ремонта.

• 1.3  Периодическую поверку АССМ Г'ГС Зейской ГЭС выполняют В процессе эксплуатации через установленный интервал между поверками.

• 1.5 Средства измерений (далее — СИ), входящие в состав АССМ ГТС Зейской ГЭС, поверяют с интервалом между поверками, установленными при утверждении их типа. Если очередной срок поверки какого-либо СИ наступает до очередного срока поверки АССМ Г'ГС Зейской ГЭС, поверяется только эго СИ. При этом поверка АССМ ГТС Зейской ГЭС (в том числе в части измерительного канала, в состав которого входит это СИ) не проводится.

• 1.6 Допускается проведения поверки отдельных измерительных каналов ио заявлению эксплуатирующей организации.

Интервал между поверками системы — 1 год.

1 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

2 Средства поверки

При проведении поверки применяют эталоны, основные средства измерений и вспомогательные устройства в соответствии с методиками поверки указанными в описаниях типа на средства измерений входящие в состав АССМ ГТС Зейской ГЭС, а также средства поверки приведенные в таблице 2.

Таблица 2 - Средства измерений применяемые при поверке

законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели изучившие настоящую методику поверки и руководство но эксплуатации, имеющие стаж работы по данному виду измерений не менее 1 года.

• 4 Требования безопасности

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами по охране труда при эксплуатации электроустановок» (утвержденных приказом Министерства труда и социальной защиты РФ от 24.07.2013г. №328н), ГОСТ 12.2.007.0-75, ГОСТ 122.007.3-75, ГОСТ 22261-94 и указаниями по безопасности, оговоренными в технических описаниях, руководствах по эксплуатации на измерительные компоненты системы в соответствующей документации на эталоны и другие средства поверки.

• 5 Условия поверки

Поверка ЛССМ Г ГС Зейской ГЭС проводится на месте эксплуатации.

При проведении поверки должны соблюдаться рабочие условия эксплуатации компонентов, входящих в сосл ав системы в соответствии с НД па эти компоненты.

• 6 Подготовка к поверке

  • 6.1 Для проведения поверки представляют следующую документацию:

• - руководство по эксплуатации на систему;

• - описание типа;

• - свидетельства о поверке измерительных компонентов, входящих в ПК ЛССМ ГТС Зейской ГЭС, и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);

• 6.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - проводят организационно-технические мероприятия по доступу поверителей и персонала энергообъекга к местам установки СИ в составе ЛССМ ГТС Зейской ГЭС;

• - проводят организационно-технические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;

• - средства поверки выдерживают в условиях и в течение времени, установленных в нормативных документах на средства поверки;

• - все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 7 Проведение поверки

7.1 Внешний осмот р

При проведении внешнего осмотра системы проверяют:

• - отсутствие механических повреждений компонентов, входящих в состав ЛССМ ГТС Зейской ГЭС;

• - состояние линий связи, разъемов и соединительных клеммных колодок, при этом они должны соответствовать технической документации (ГД) па систему и не иметь повреждений, деталей с ослабленным или отсутствующим креплением;

- наличие действующих пломб в установленных местах, соответствие заводских номеров технических компонентов системы номерам, указанным в эксплуатационной документации;

наличие заземляющих клемм (или клемм на корпусах) шкафов с электрооборудованием, входящим в состав системы.

• 7.2 Проверка комплектности

Проверка комплектности системы проводится в соответствии документом ЗЕ-004-000143-2015.ПФ «Система автоматизированная сейсмического мониторинга гидротехнических сооружений Зейской ГЭС. Паспорт-формуляр».

Считается, что проверка прошла успешно, если комплектность ЛССМ ГТС Зейской ГЭС соответствует требованиям данного документа.

• 7.3   Проверка результ атов поверки СИ, входящих в состав системы

Проверка результатов поверки СИ, входящих в состав системы, проводится путем проверки наличия и срока действия знаков поверки СИ, входящих в состав АССМ ГТС Зейской ГЭС, приведенных в Паспорте-формуляре. При этом знаки поверки должны быть нанесены на СИ и (или) на свидетельства о поверке СИ и (или) в паспорт (паспорт-формуляр) данного СИ.

Считается, что проверка прошла успешно, если все СИ, входящие в состав ЛССМ ГТС Зейской ГЭС, обладают- дейст вующим статусом поверки.

• 7.4 Опробование

• 7.4.1  Перед опробованием системы в целом необходимо выполнить проверку функционирования ее компонентов.

• 7.4.2  Проверяют- правильность функционирования системы в соответствии с его эксплуатационной документацией с помощью тестового программного обеспечения.

• 7.4.3 Непосредственно перед выполнением экспериментальных исследований необходимо подготовить систему и средства измерений к работе в соогвсгст вии с их эксплуатационной документацией.

• 7.5   Проверка отсутствия ошибок информационного обмена

Па сервере ЛССМ ГТС Зейской ГЭС распечатывают значения результатов измерений, зарегистрированные за полные предшествующие дню проверки сутки по всем ПК. Проверяют наличие данных, соответствующих каждому интервалу времени. Пропуск данных пс допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИК или устраненным отказом какого-либо компонента системы.

• 7.6 Проверка погрешност и системного времени (СОЕВ)

Для проверки хода часов выполнить сличение показаний часов ЛССМ ГТС Зейской ГЭС и сервера с показаниями радиочасов МИР РЧ-01. Через 24 часа повторить сличение.

Различие результатов измерений интервала времени 24 часа нс должно превышать ±5 с.

• 7.7 Идентификация программного обеспечения

Идентификация npoi-раммного обеспечения осуществляется путем установления его идентификационных признаков.

• 7.7.1 Подготовить «С ГСМ SGD-SME30» к работе в соответст вии с руководством по эксплуатации.

• 7.7.2 После включения питания модуля бортового SGD-SME/CUA и загрузки ОС GNU/LINUX производится автоматическая загрузка автономного программного обеспечения (ПО) «Программное обеспечение «TAIGA-Т» модуля бортового SGD-SME/CUA» (далее ПО «TAIGA-Т»).

• 7.7.3 После загрузки ПО «TAIGA-Т» на экран выводится его графическое главное меню (см. рисунок 1).

• 7.7.4 В левом нижнем углу главного меню ПО «TAIGA-Т» содержится информация об идентификационном наименовании автономного ПО «TAIGA-Т». На рисунке 1 идентификационное наименование автономного ПО - TAIGA-Т (выделено прямоугольником).

УСТАНОВКА ПАРАМЕТРОВ

ЗАПУСК РЕГИСТРАЦИИ

!*•»...... I.         СибТес^ихПрибор

Рисунок 1 - Главное меню автономного ПО «TAIGA-Т»

• 7.7.5 Осуществить вход в метрологическую часть ПО «TAIGA-Т» последовательным выбором пунктов меню «Проверка каналов» и «Метрологическая проверка модулей» (см. рисунок 2).

• 7.7.6 В открывшемся меню «Метрология» в левой нижней части содержится информация о цифровом идентификаторе метрологически значимой части автономного ПО «TAIGA-Т» - исполняемого файла sgdlmboard-metrology и алгоритме его вычисления. Па рисунке 2 прямоугольником выделены цифровой идентификатор метролог ически значимой части автономного ПО «TAIGA-Т» - 24141b72ff2216929caa43174b31b276 и алгоритм его вычисления - md5.

• 7.7.7 В меню «Метрология» выбрать пункт «Выбор модуля».

• 7.7.8 В открывшемся окне «Выбор модуля для тестирования» (см. рисунок 3) считать идентификационное наименование и номер версии встроенного Г1О Программное обеспечение «SGFP» модуля полевого (регистратора) SGD-SME/FU3» (далее ПО «SGFP»). Па рисунке 3 прямоугольником выделены идентификационное наименование встроенного ПО — SG1P и номер его версии (не ниже SGFP 956.00.05).

• 7.7.9 Установленные идентификационные признаки автономного ПО «TAIGA-Т» должны соответствовать таблице 3.

ПОЛУАВТОМАТИЧЕСКИЙ РЕЖИМ

.........

Рисунок 2 — Меню «Метрология» автономного ПО «TAIGA-Т»

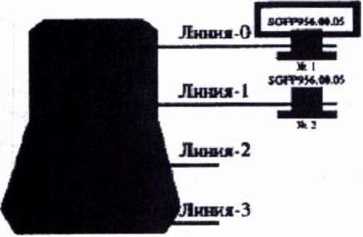

ВЫБОР МОДУЛЯ ДЛЯ ТЕСТИРОВАНИЯ

Рисунок 3 - Окно «Выбор модуля для тестирования»

• 7.7.8 Для проверки правильности подсчета отображаемого в меню «Метрология» цифрового идентификатора автономного НО «TAIGA-Т» подключить к модулю бортовому SGD-SME/CUA компьютерную клавиатуру посредством разъема USB и осуществить выход в Shell-оболочку, нажав клавишу «Q» клавиатуры.

• 7.7.9 В открывшемся окне набрать команду:

S md5sum/usr/bin/sgdlmboard-metrology

• 7.7.10 Полученный результат должен соответствовать цифровому идентификатору метрологически значимой части автономного IЮ «TAIGA-Т» - исполняемого файла sgdlmboard-metrology, указанному в таблице 3.

24141b 72fj221692 9саа431 74631Ь2 76/usr/bin/sgdlmboard-metrology.

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 Па основании положительных результатов по пунктам раздела 7 выдается свидетельство о поверке АССМ ГТС Зейской ГЭС в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. N 1815. В приложении к свидетельству указывают перечень ИК.

  • 8.2 При проведении поверки отдельных измерительных каналов на основании положительных результатов по пунктам раздела 7 выдается свидетельство о поверке АССМ ГТС Зейской ГЭС в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. N 1815. В приложении к свидетельству указывают перечень ИК в составе АССМ ГТС Зейской ГЭС к которым была применена процедура поверки в соответствии с заявлением эксплуатирующей организации.

Знак поверки наносится на свидетельство о поверке.

• 8.3 При отрицательных результатах поверки АССМ Г ГС Зейской ГЭС признается негодной к дальнейшей эксплуатации и на нес выдают извещение о непригодности к применению в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 201 5 г. N 1815с указанием причин.

9
