Методика поверки «Комплекс измерительно-вычислительный перемещаемый» (МП ИНСИ.425842.000.00 )

ОТСКАНИРОВАНО

РОСРЕЕСТР СИ УТВЕРЖДАЮ       2016

Инструкция

Комплекс измерительно-вычислительный перемещаемый

Методика поверки

ИНСИ.425842.000.00 МП

г. Москва 2016 г.

Стр.

Принятые в документе сокращенные обозначения

Список ссылок на нормативно-техническую документацию

Введение

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Проведение поверки. Общая часть

• 7 Проведение поверки ИК

• 8 Обработка результатов измерений

• 9 Оформление результатов поверки

Приложение А - Перечень ИК

Приложение Б - Форма протокола поверки ИК

Приложение Г - Форма свидетельства о поверке комплекса измерительно-вычислительного перемещаемого

БДД - блок датчиков давления;

БТП - блок термопарный;

ВП - верхний предел диапазона измерений;

ИВК - комплекс измерительно-вычислительный;

ИК - измерительный канал;

МП - методика поверки;

MX - метрологические характеристики;

ПО - программное обеспечение;

СИ - средство измерений.

ОСТ 1 01021-93 «Стенды испытательные авиационные газотрубных двигателей. Общие требования».

Приказ Министерства промышленности и торговли РФ № 1815 от 2.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельств о поверке».

ГОСТ 8.009-84 «ГСП. Нормируемые метрологические характеристики средств измерений».

МИ 2440-97 «ГСИ. Методы экспериментального определения и контроля характеристик погрешности измерительных каналов измерительных систем и измерительных комплексов».

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

МИ 1317-2004 «ГСИ. Результаты и характеристики погрешностей измерений. Формы представления. Способы использования при испытаниях образцов продукции и контроля их параметров».

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения».

«Правила технической эксплуатации электроустановок потребителей»

ПОТ Р М-016-2001, РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»

ГОСТ 12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты».

ГОСТ 12.1.038-82 «ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов».

ГОСТ 12.1.030-81 «ССБТ Электробезопасность. Защитное заземление, зануление».

ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».

ГОСТ 12.1.004-91 «ССБТ. Пожарная безопасность. Общие требования».

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1*10-16 + 30 А».

ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

Настоящая методика поверки распространяется на комплекс измерительновычислительный перемещаемый (далее - ИВК) и устанавливает порядок проведения и оформления результатов первичной и периодической поверки.

Межповерочный интервал -1 год.

Структура ИВК приведена на схеме ИНСИ.425842.000.00 Э1.

Основные метрологические характеристики ИВК приведены в таблице 1.

Таблица 1

• 1.1 МП разработана в соответствии с требованиями: ОСТ 1 01021-93, ГОСТ 8.009-84, ГОСТ Р 8.596-2002, МИ 1317-2004, ГОСТ 8.027-2001, ГОСТ Р 8.764-2011, ГОСТ 8.022-91, ГОСТ 8.129-99.

• 1.2 Перечень метрологических характеристик, подлежащих определению при поверке, приведен в таблице 2.

  Таблица 2

  Наименование MX ИК	Условное обозначение
  1	2
  Среднее арифметическое значение измеренной величины на z-ой ступени	У>
  Оценка систематической составляющей погрешности	&ci
  Оценка среднего квадратического отклонения измеренной величины на z-ой ступени	Stf)
  Граница систематической погрешности ИК на z-ой ступени	0,
  Граница суммарной абсолютной погрешности ИК на z-ой ступени	А,
  Абсолютная погрешность ИК	А
  Приведенная погрешность ИК	I

Исходными данными для расчета MX ИК являются выходные сигналы ИК, представляемые в виде массивов чисел y_ik, полученные при подаче на вход поверяемого ИК входных величин х,, контролируемых по рабочему эталону, где z - индекс номера контрольной точки; к - индекс номера отсчета в контрольной точке.

• 1.3 Нормирование MX.

  • 1.3.1 MX ИК определяются ГОСТ Р 8.736-2011.

• 1.4   Нормирование экспериментальных исследований.

  • 1.4.1 Количество контрольных точек, линейно распределенных на диапазон измерения, в соответствии с рекомендациями, приведенными в МИ 2440-97 (Приложение 2) и с учетом предварительных исследований ИВК - не менее пяти.

  • 1.4.2  Количество измерений в контрольной точке диапазона в соответствии с рекомендациями МИ 2440-97 и с учетом исследований, проведенных на этапе предварительных исследований ИВК - однократное измерение для всех ИК.

• 1.5 Операции поверки.

1.5.1 При проведении поверки ИК должны быть выполнены операции приведенные в таблице 3.

Таблица 3

• 3.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Межотраслевыми правилами по охране труда (Правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001 Р Д 153-34.0-03.150-00, ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009, ГОСТ 12.1.038-82, ГОСТ 12.1.030-81, ГОСТ 12.1.004-91 и требования безопасности, указанные в технической документации на применяемые рабочие эталоны и вспомогательное оборудование.

• 3.2 Поверка ИВК должна осуществляться лицами не моложе 18 лет, изучившими её эксплуатационную и нормативно-техническую документацию и аттестованными в качестве поверителей.

• 3.3 Лица, участвующие в поверке ИВК, должны пройти инструктаж и аттестацию на знание правил техники безопасности, пожарной безопасности.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

Условия окружающей среды:

• - температура окружающего воздуха, °C....................................................................от 10 до 30;

• - относительная влажность воздуха при температуре 25 °C, %................................от 30 до 80;

• - атмосферное давление, кПа......................................................................................от 93 до 107.

Параметры электропитания:

• - напряжение питания однофазной сети переменного тока, В....................................... 220 ± 22;

• - частота переменного тока, Гц.............................................................................................50 ±2.

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

• 5.1 При подготовке к поверке провести следующие работы:

• - проверить наличие поверочных клейм, а также свидетельства о поверке на основные и вспомогательные СИ;

• - проверить целостность электрических цепей ИК;

• - обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения;

• - включить вентиляцию и освещение;

• - подготовить к работе все приборы и аппаратуры ИВК согласно руководству по эксплуатации ИНСИ.425842.000.00 РЭ;

• - включить питание аппаратуры ИВК;

• - ожидать прогрева аппаратуры 20 минут;

• - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура и влажность воздуха, атмосферное давление).

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ. ОБЩАЯ ЧАСТЬ

• 6.1.1 При внешнем осмотре проверить:

• - комплектность эксплуатационной документации ИВК;

• - отсутствие механических повреждений;

• - отсутствие нарушений экранировки линий связи;

• - отсутствие обугливания и следов коррозии на изоляции внешних токоведущих частей ИВК;

• - отсутствие неудовлетворительного крепления разъемов;

• - заземление электронных блоков ИВК.

• 6.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования.

• 6.2.1  Выбрать ИК для поверки.

• 6.2.2 Запустить программную утилиту «Метрология» (рисунок 1) двойным щелчком левой кнопки мыши по пиктограмме «Метрология» на рабочем столе рабочего места (АРМ1).

• 6.2.3 Указать файл конфигурации. Для этого в меню «Файл/Конфигурация» ввести полный сетевой путь к файлу конфигурации ИВК. При нажатии кнопки «Применить» программа загружает данные из указанного файла. При последующих запусках программы имя и путь к файлу конфигурации повторно вводить не требуется.

  6.2.4 Настроить программу «Метрология» для проведения поверки.

  Программе |ктролог»чккам гтомркг з.12 2

  Файл Настройки

  1                        J Канаш»	и, файл. |            ПУСК	|          Рассчитать j	Протоколы	1	Помощь
  Пользователь: 2	Поверка измерительного канала	Соединение с сервером не установлено	I   —		АЛ
  Имя           : Экранное имя	: Пин       Значение вх.	: Ед. изм.      Значение вых.	Ед. изм.		А1     1.ООО0ОСЧ
  _2Р001           _2Р001	19.994631   2Р001	мА           19.994631	мА

  №	Значение КТ, мА	Измер. знач., |
  1	4
  2	8	8.001309
  3	12	11.997538
  4	16	18.000352
  5	26	19.994641



  Контрольные точи Значения по полиному

Рисунок 1 - ПО поверки

• 6.2.4.1 Открыть окно «Выбор каналов» (рисунок 2) нажав на значок «Каналы» и добавить выбранный ИК (в соответствии с Приложением А) в таблицу «Выбранные каналы» нажав кнопку «Ф».

Выбор каналов                                                                                                              QMgSB

Поле

Рисунок 2 - Окно выбора каналов

Применить

Отмена

• 6.2.4.2 В меню «Настройки/Общие» открыть окно «Общие параметры» (рисунок 3) и выполнить следующие действия:

• - выбрать операцию «Поверка» из выпадающего списка «Операция»;

• - выбрать «Канал» из выпадающего списка «Объект»;

• - установить значение частоты выборки в поле «Частота выборки, Гц», равное «100»;

• - задать число наблюдений значения сигнала в контрольной точке в поле «Размер выборки», равное «50».

Общие параметры                                   ИИМИ

Открыть

Файл паролей

C:’,mypassfife

Рисунок 3 - Окно ввода общих параметров

• 6.2.4.3 Настроить параметры измерений в окне «Параметры измерений» (рисунок 4) выбрав в меню «Настройки/Измерения»:

- убедиться в отсутствии выбора в ячейке «Циклы»;

- ввести значения контрольных точек сигнала с рабочего эталона, подаваемого на вход поверяемого ИК. Ввод возможен как вручную (при нажатии кнопки «Добавить»), так и автоматически с равными интервалами в заданном диапазоне. Во втором случае вводится значения начальной и конечной точки диапазона измерений данного ИК в соответствии с таблицей 1 и задается число контрольных точек. После чего нажимается кнопка «Рассчитать».

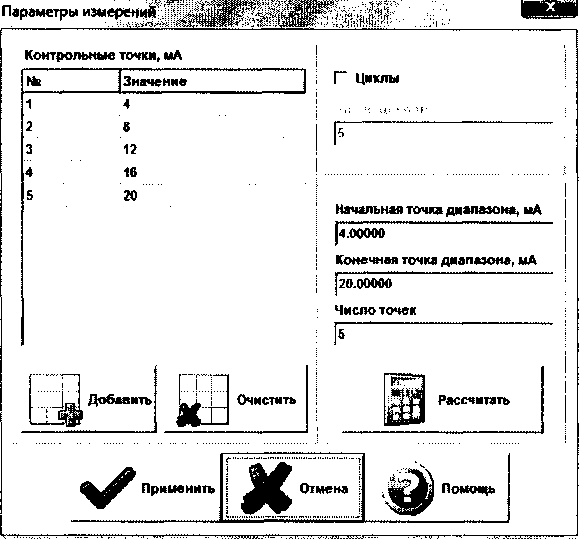

Рисунок 4 - Окно параметров измерений

• 6.2.4.4 Занести параметры рабочего эталона в меню «Настройки/Эталоны». В поле «Выбранные эталоны» отображается перечень файлов с описаниями рабочих эталонов, применяемых в зависимости от выполняемых работ. Для добавления нового СИ нажимается кнопка «Добавить» и выбирается соответствующий файл. Для удаления из списка нажать кнопку «Удалить». Для создания файла описания нового эталонного средства или редактирования имеющегося нажать кнопку «Редактор эталонов». Где вводятся следующие параметры:

• - «Название» - название рабочего эталона в произвольной форме;

• - «Заводской №» - заводской номер эталонного СИ;

• - «Поверен до (дата)» - дата очередной поверки рабочего эталона;

• - «Физическая величина» - наименование физической величины, которую воспроизводит рабочий эталон (напряжение, ток, сопротивление и т.д.);

• - «Единица измерения» - единица измерения воспроизводимой физической величины;

• - «Постоянная составляющая погрешности» - неизменяемая часть погрешности рабочего эталона;

• - «Погрешность ИЗ» - погрешность от измеренной величины (в процентах);

• - «Шаг установки» - величина минимального дискретного изменения устанавливаемого значения на эталонном средстве;

• - «Минимальное значение», «Максимальное значение» - пределы установки сигнала на рабочем эталоне.

Нажать кнопку «Сохранить», после чего введённые параметры эталона сохраняются в соответствующем файле.

Примечание - Значения погрешности эталона берется из паспорта СИ, которое используется как рабочий эталон при поверке ИК. В случае если у рабочего эталона нормируется только одна из погрешностей, в оставшемся поле задать «О».

• 6.2.4.5 В меню «Настройки/Расчеты» открыть окно «Параметры расчетов» (рисунок 5) и для каждой контрольной точки указать метод определения погрешности ИК от ВП.

Параметры расче-ое j

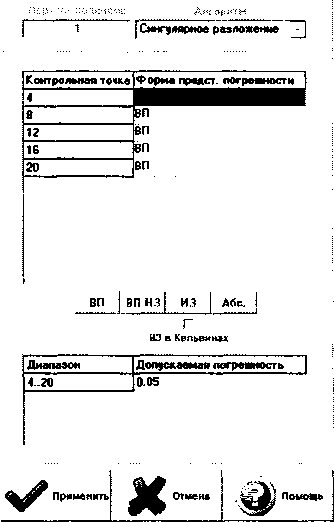

Рисунок 5 - Окно параметров расчетов

• 6.2.4.6 Задать пределы допускаемой погрешности ИК в соответствии с приложением А в колонке «Допускаемая погрешность» в окне «Параметры расчетов».

• 6.2.5 Включить рабочий эталон в режиме воспроизведения диапазона измеряемого ИК.

• 6.2.6 Запустить испытания, нажав кнопку «Пуск». В этом случае отображается окно со значением первой контрольной точки (рисунок 6).

Установка контрольной точки                                М

Значение контрольной точки, мА

Рисунок 6 - Окно с указанием устанавливаемой контрольной точки

• 6.2.7 Установить соответствующее значение эталонного сигнала на входах ИК. Текущее измеренное значение в этом случае отображается в колонке «Значение вх.» в таблице основного окна программы.

• 6.2.8 Записать значение. Для этого нажать кнопку «Записать». В этом случае текущие значения ИК регистрируются в памяти и будут использованы для дальнейших расчетов. Далее отображается окно с очередной контрольной точкой, которая отрабатывается аналогичным образом. Процедура измерений и записи повторяется до тех пор, пока не будут пройдены все контрольные точки.

• 6.2.9 Нажать кнопку «Готово» и просмотреть результаты измерений. По окончании измерений зарегистрированные данные подвергаются обработке и расчету составляющих погрешностей. Результаты вычислений выводятся в таблице основного окна программы.

• 6.2.10 Для формирования протоколов поверки после ее проведения на главном окне нажать кнопку «Протоколы». После этого в папке, заданной в поле «Папка для сохранения протоколов», автоматически создаются по 2 файла на каждый испытываемый ИК. Первый файл формата «XLS» содержит сведения об ИК, эталонах, условиях поверки, результатов вычислений погрешностей. Второй файл формата «ТХТ» содержит в себе исходные измеренные данные без обработки.

Опробование производится в целях проверки работоспособности и правильности функционирования ИК.

Работы по данному пункту выполнять для всех ИК.

• 6.3.1  Выбрать ИК для опробования.

• 6.3.2 Запустить программную утилиту «Метрология» двойным щелчком левой кнопки мыши по пиктограмме «Метрология» на рабочем столе АРМ1.

• 6.3.3 Настроить программу «Метрология» для проведения контроля согласно руководству оператора ИНСИ.425 842.000.00 РО.

• 6.3.4 В меню «Настройки/Общие»:

• - выбрать операцию «Контроль» из выпадающего списка «Операция»;

• - выбрать требуемый объект контроля из выпадающего списка «Объект»;

• - установить значение частоты выборки в поле «Частота выборки, Гц», равное «100»;

• - задать число наблюдений значения сигнала в контрольной точке в поле «Размер выборки», равное «50».

• 6.3.5 Убедиться в отсутствии выбора в ячейке «Циклы» в меню «Настройки/Измерения».

• 6.3.6 Ввести значения начальной и конечной точки диапазона измерений проверяемого ИК в соответствии с таблицей 1 и установить значение «2» в поле «Число точек» в меню «Настройки/Измерения».

• 6.3.7 Повторить действия по подпунктам 6.2.4.4...6.2.4.6.

• 6.3.8 Подать на вход ИК с помощью рабочих эталонов минимальное и максимальное контрольное значение диапазона эталонного сигнала.

• 6.3.9 Выполнить измерения согласно пунктам 6.2.6...6.2.9 и убедиться в правильности функционирования ИК.

• 6.3.10 Проверку работоспособности считать положительной, если полученные значения измеряемых параметров ИК соответствуют значениям, характерным для этих режимов работы.

• 6.4.1 Идентификацию ПО ИВК осуществлять путем проверки идентификационных данных (признаков) программных компонентов ПО ИВК, отнесенных к метрологически значимым.

• 6.4.2 Для проверки контрольной суммы исполняемого кода (цифрового идентификатора) ПО необходимо:

• - запустить ПО «Панель управления». Вычисление контрольных сумм запускается автоматически при старте ПО «Панель управления»;

• - подвести курсор манипулятора, в зону верхнего меню;

• - нажать виртуальную кнопку «Сервис»;

• - нажать виртуальную кнопку «Контр, суммы». Должен появится видеокадр «Вычисление контрольных сумм файлов», с таблицей файлов отнесенных к метрологически значимым;

• - в таблице перечислены пути к файлам ПО, версия ПО, и рассчитанная контрольная сумма;

• - сверить рассчитанные контрольные суммы с контрольными сумма указанными в разделе 3 формуляра ИНСИ.425 842.000.00 ФО.

• 6.4.3 Результаты проверки считать положительными, если при проверке контрольной суммы исполняемого кода, значения рассчитанной контрольной суммы совпадают со значениями, приведенными в разделе 3 формуляра ИНСИ.425842.000.00 ФО.

• 7.1.1 Подготовка к поверке ИК.

  • 7.1.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

  • 7.1.1.2 Выбрать ИК по таблице А.1 приложения А.

  • 7.1.1.3 Открыть крышку блока термопарного (БТП), открутив скрепляющие винты с помощью отвертки.

  • 7.1.1.4  Выполнить демонтаж первичного преобразователя (термоэлектрического преобразователя), отключив его от БТП для дальнейшей автономной (по собственной МП) поверки.

  • 7.1.1.5 Подготовить к работе эталонное средство (калибратор многофункциональный МСХ-IIR) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 7, для чего подключить эталонное средство к контактам БТП в соответствии с таблицей А. 1 приложения А.



• 1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);

• 2 - БТП;

• 3 - Разъем DIN 41612 Type 2С;

• 4 - Модуль ввода сигнала с термопары N1-9214;

• 5 - Шасси N1 cRIO-9066;

6-ПЭВМ

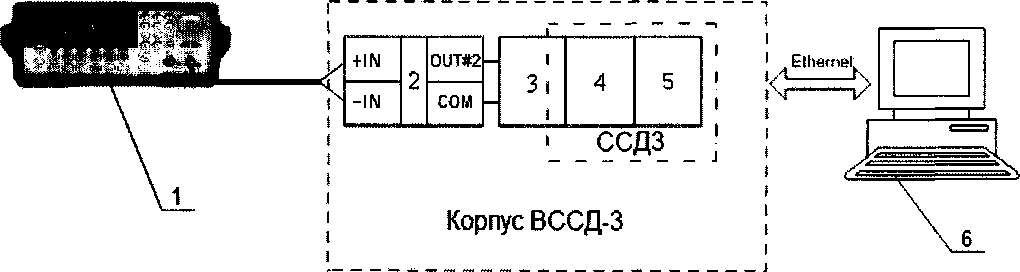

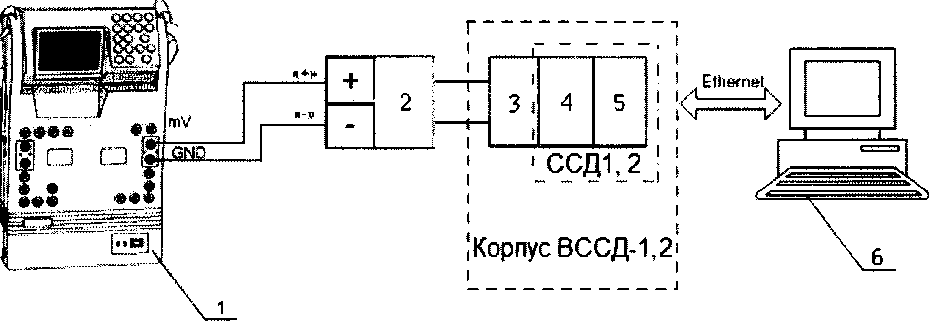

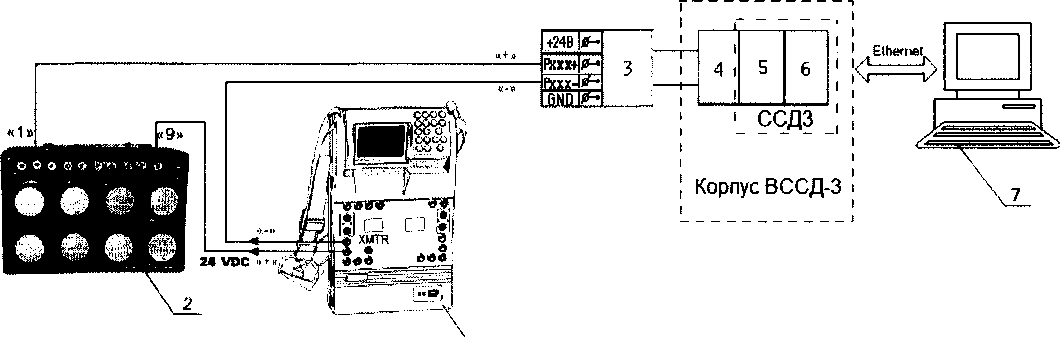

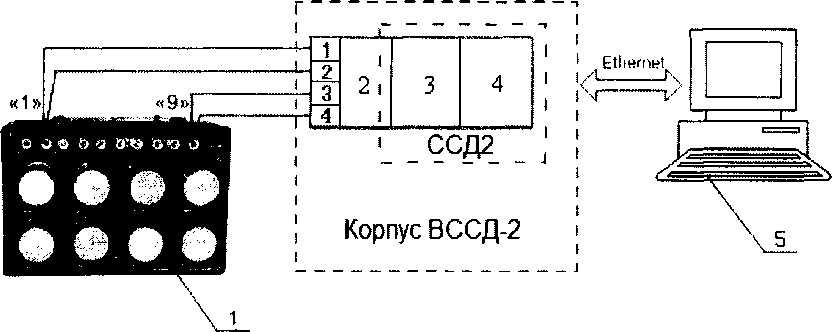

Рисунок 7 - Функциональная схема поверки ИК напряжения постоянного тока (Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры)

• 7.1.1.6 Так как термоэлектрический преобразователь не входят в состав ИК и поверяются автономно (по собственной МП), перед запуском утилиты «Метрология» следует отключить сенсор компенсации холодного спая модулей термопарных измерений. Для это необходимо проделать следующие действия:

Запустить программную утилиту «Конфигуратор» двойным щелчком левой кнопки мыши (пиктограмма «Конфигуратор» на рабочем столе АРМ) и установить с помощью нее в файле конфигурации ИВК «cfg_l 1 .xml», расположенном в папке общего доступа сервера, для ИК подвергающихся поверки, значение параметра «Сенсор ХС» перевести в состояние «Выкл.». Выйти из программной утилиты «Конфигуратор» с сохранением файла конфигурации.

• 7.1.1.7 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

• 7.1.2 Проведение поверки ИК.

  • 7.1.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

• 7.1.3 Включить калибратор MCX-IIR в режиме воспроизведения напряжения постоянного тока в милливольтовом диапазоне и на вход ИК подавать сигналы следующих значений: напряжение постоянного тока в диапазоне от минус 2 до 55 мВ.

• 7.1.4 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах ± 0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 7.1.5 После проведения поверки ИК установить на место снятый термоэлектрический преобразователь и закрыть крышку БТП.

• 7.1.6  Включить компенсацию температуры холодного спая. Для этого в ПО «Конфигуратор» необходимо значение параметра «Сенсор ХС» перевести в состояние «Вкл.». Выйти из программной утилиты «Конфигуратор» с сохранением файла конфигурации.

• 7.1.7 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.

• 7.2.1 Подготовка к поверке ИК.

• 7.2.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

• 7.2.1.2 Выбрать ИК по таблице А.2 приложения А.

• 7.2.1.3 Снять заднюю стенку корпуса ВССД-2, открутив скрепляющие винты с помощью отвертки.

• 7.2.1.4  Выполнить демонтаж первичного преобразователя (термопреобразователь сопротивления), отключив его от клеммы термопреобразователей сопротивления для дальнейшей автономной (по собственной МП) поверки.

• 7.2.1.5 Подготовить к работе эталонное средство (магазин электрического сопротивления Р4831) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 8, для чего подключить эталонное средство к клеммам термопреобразователей сопротивления в соответствии с таблицей А.2 приложения А.



• 1 - Магазин электрического сопротивления Р4831 (рабочий эталон);

• 2 - Клемма термопреобразователей сопротивления;

• 3 - Модуль аналогового ввода сигналов N1-9219;

4-Шасси N1 cRIO-9066;

5 - ПЭВМ.

Рисунок 8 - Функциональная схема поверки ИК сопротивления постоянному току (Наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры)

• 7.2.1.6 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

• 7.2.2 Проведение поверки ИК.

• 7.2.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

• 7.2.3 Подавать на вход ИК сигналы сопротивления постоянному току в диапазоне от 80 до 120 Ом.

• 7.2.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений сопротивления постоянному току находятся в допускаемых пределах ±0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 7.2.5 После проведения поверки ИК установить на место снятый термопреобразователь сопротивления и заднюю стенку корпуса ВССД-2.

• 7.2.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки магазина электрического сопротивления Р4831.

• 7.3.1 Подготовка к поверке ИК.

• 7.3.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

• 7.3.1.2 Выбрать ИК по таблице А.З приложения А.

• 7.3.1.3 Открыть крышку блока датчиков давления (БДД), открутив скрепляющие винты с помощью отвертки.

• 7.3.1.4 Выполнить демонтаж первичного преобразователя (преобразователь давления), отключив его от БДД для дальнейшей автономной (по собственной МП) поверки.

• 7.3.1.5 Подготовить к работе эталонное средство (калибратор многофункциональный МСХ-IIR) и вспомогательное оборудование (магазин электрического сопротивления Р4831) согласно документации на них. Собрать схему определения MX ИК в соответствии с рисунком 9, для чего подключить эталонное средство и вспомогательное оборудование к БДД в соответствии с таблицей А.З Приложения А.



• 1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);

• 2 - Магазин электрического сопротивления Р4831 (вспомогательное оборудование);

3-БДД;

• 4 - Разъем D-SUB 37;

• 5 - Модуль аналогового ввода сигналов N1-9205;

• 6- Шасси N1 cRIO-9066;

• 7- ПЭВМ

Рисунок 9 - Функциональная схема поверки ИК силы постоянного тока (Наименование измеряемого параметра - сила постоянного тока, соответствующая значениям давления)

• 7.3.1.6 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

• 7.3.2 Проведение поверки ИК.

• 7.3.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

• 7.3.3 Включить калибратор MCX-IIR в режиме XMTR. В данном режиме калибратор измеряет силу постоянного тока на внутреннем контуре питания (внутренний контур питания = 24 В). Изменяя сопротивление в цепи с помощью магазина электрического сопротивления Р4831 на вход ИК подаются сигналы силы постоянного тока в диапазоне от 4 до 20 мА, которые контролируются калибратором MCX-II-R.

• 7.3.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений силы постоянного тока находятся в допускаемых пределах ± 0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 7.3.5 После проведения поверки ИК установить на место снятый преобразователь давления и закрыть крышку БДД.

• 7.3.6 По результатам поверки ИК оформить протокол, к протоколу приложить копии свидетельства поверки калибратора многофункционального MCX-IIR и магазина электрического сопротивления Р4831.

• 7.4.1 Подготовка к поверке ИК.

• 7.4.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.

• 7.4.1.2 Выбрать ИК по таблице А.4 приложения А.

• 7.4.1.3 Снять заднюю стенку корпуса ВССД-3, открутив скрепляющие винты с помощью отвертки.

• 7.4.1.4 Выполнить демонтаж первичного преобразователя (датчик оборотов), отключив его от модуля нормализации сигнала частоты FL157A для дальнейшей автономной (по собственной МП) поверки.

• 7.4.1.5 Подготовить к работе эталонное средство (генератор сигналов произвольной формы 33220А) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 10, для чего подключить эталонное средство к модулю нормализации сигнала частоты FL157A в соответствии с таблицей А.4 Приложения А.



1 - Генератор сигналов произвольной формы 33220А (рабочий эталон);

• 2 - Нормализатор сигнала FL157A;

• 3 - Разъем D-SUB 37;

• 4 - Цифровой TTL модуль ввода/вывода N1-9401;

• 5 - Шасси N1 cRIO-9066;

6-ПЭВМ

Рисунок 10 - Функциональная схема поверки ИК частоты переменного тока (Наименование измеряемого параметра - частота переменного тока, соответствующая значениям частоты вращения ротора ГТД)

• 7.4.1.6 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.

• 7.4.2 Проведение поверки ИК.

• 7.4.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:

- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».

• 7.4.3 Включить генератор 33220А в режим генерирования синусоидальных сигналов и на вход ИК подавать частоту переменного тока в диапазоне от 10 до 15000 Гц амплитудой - 100 мВ.

• 7.4.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений частоты переменного тока находятся в допускаемых пределах ± 0,04 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.

• 7.4.5 После проведения поверки ИК установить на место снятый датчик оборотов и заднюю стенку корпуса ВССД-3.

• 7.4.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки генератор сигналов произвольной формы 33220А.

• 8.1 Измеренные массивы значений z_ik обрабатываются с помощью встроенных в программное обеспечение алгоритмов следующим образом:

  • 8.1.1 Вычисляется среднее значение результатов измерений измеренной величины на каждой z-той ступени:

IX

_

™ . (1)

где т - количество точек в выборке (т=50).

• 8.1.2 Определяется индивидуальная преобразования в виде степенного полинома:

х, =a₀+a_iz,+... + a„z'‘                      _m

где ^ao’^ai—^an . коэффициенты аппроксимирующей функции преобразования.

• 8.1.3 Вычисляется среднее значение результатов измерений измеренной величины с учетом функции преобразования на каждой z-той ступени:

Л =-—

т

5

у_л =а_п +a,z_i + ... + az"

ГДС           и 1 I           п I

• 8.1.4 Для каждой z-той ступени вычисляется оценка систематической составляющей А .

погрешности ^С1:

^ci “ Л ^л/ .                                  0)

0

8.1.5. Определяются границы систематических погрешностей ' измеренной величины:

0, = 1,1 •       + A²ci

где A ci . пределы допускаемой абсолютной погрешности рабочего эталона.

• 8.1.6 Вычисляется оценка среднего квадратического отклонения измеренной величины Я.(А’)            „ .   „

'^{v 7} на каждой z-тои ступени:

V т-1                           ₍₆₎

• 8.1.7 Оцениваются границы суммарной абсолютной погрешности ' измеренной величины на каждой z-той ступени следующим образом:

  8.1.7.3 Определяется	(7)
  8.1.7.3 Если К > 8, то    =      .	(8)
  Если К<0,8, то A'	(9)

Если 0,8 < К < 8,0, то

+ 5²,(Д°)

где t - коэффициент Стьюдента, который определяется при доверительной вероятности Р=0,95 для числа степеней свободы т-\ в соответствии с ГОСТ Р 8.736-2011 (приложение В).

• 8.1.8 Определяется погрешность ИК Д как максимальное значение суммарной абсолютной погрешности:

Д = шах Д;

• 8.1.9 Вычисляется приведенная погрешность / ИК где х„ - нормирующее значение, которое зависит от выбранного метода определения погрешности.




  100




  (12)

• 9.1 Результаты поверки заносятся в протокол поверки (Приложение Б).

• 9.2 При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в виде наклейки в соответствии с Приказом Минпромторга России № 1815 оз 02.07.2015 г. (Приложение В).

• 9.3 При отрицательных результатах поверки применение ИВК запрещается, оформляется



  Главный метролог ООО «КИА»

  В.В. Супрунюк

Таблица А.1. ИК напряжения постоянного тока

(Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры)______________________________________________________________________________

Таблица А. 2. ИК сопротивления постоянному току

(Наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры)__________________________________________________________________

Таблица А.З. ИК силы постоянного тока

(Наименование измеряемого параметра - сила постоянного тока, соответствующая значениям давления) _____________________________________________________________________________________

Таблица А.4. ИК частоты переменного тока

(Наименование измеряемого параметра - частота переменного тока, соответствующая значениям частоты вращения ротора ГТД)____________________________________________________________

ПРОТОКОЛ

поверки измерительного канала.....

комплекс измерительно-вычислительный перемещаемый (Методика поверки ИНСИ.425842.000.00 МП)

• 1 Вид поверки:..................................................................................................

• 2 Дата поверки:.................................................................................................

3 Средства поверки

3.1 Рабочий эталон:

3.2 Вспомогательное оборудование:........................................................................

4 Условия поверки:

5 Результаты экспериментальных исследований

5.1 Внешний осмотр:...........................................................................................

5.2 Результаты опробования:.................................................................................

6. Результаты метрологических исследований

6.1 Условия исследования:

6.2 Составляющие погрешности:

6.3 Погрешность ИК:

7 Вывод:

Приведенная (к ВП) погрешность ИК .................... находится в пределах ± .......... %,

допускаемых согласно методики поверки комплекса измерительно-вычислительного перемещаемого.

Дата очередной поверки:........................................

Поверитель________________________

(подпись)

Форма свидетельства о поверке в соответствии с Приказом Министерства промышленности и торговли РФ № 1815 от 2.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельств о поверке»

(наименование органа Государственной метрологической службы, юридического лица)

СВИДЕТЕЛЬСТВО О ПОВЕРКЕ №_______

Действительно до

«_____ »__________________20 г.

Средство измерений ___________________________________________________________

наименование, тип, модификация, регистрационный номер в информационном фонде по обеспечению единства измерений

(если в состав эталона входят несколько автономных измерительных блоков, то приводят их перечень и заводские номера)

серия и номер знака предыдущей поверки (если такие серия и номер имеются

заводской номер (номера)___________________________________________________________

поверено__________________________________________________________________________

наименование величин, диапазонов, на которых поверен эталон ( средство измерений)

(если предусмотрено методикой поверки)

поверено в соответствии с______________________________________________________________

наименование документа, на основании которого выполнена поверка

с применением эталонов единиц величин:___________________________________________

наименование, тип, заводской номер, регистрационный номер (при наличии),

разряд, класс или погрешность эталона, применяемого при поверке

при следующих значениях влияющих факторов_____________________________________

приводится перечень влияющих факторов,

нормированных в документе на методику поверки, с указанием их значений

и на основании результатов первичной (периодической) поверки признано соответствующим установленным в описании типа метрологическим требованиям и пригодным к применению в сфере государственного регулирования обеспечения единства измерений.

Знак поверки

Должность руководителя подразделения___________ __________________________

(подпись)                (инициалы, фамилия)
