Методика поверки «Пробники активные TAP1500, TAP2500, TAP3500 компании "Tektronix, Inc.", США» (МП 43481-09)

УТВЕРЖДАЮ

С.И. Донченко

____ 2009 г.

Руководитель ГЦИ СИ -заместитель генерального директора

Инструкция

Пробники активные ТАР1500, ТАР2500, ТАР3500 компании « Tektronix, Inc.», США

Методика поверки г. Мытищи 2009 г.

• 1.1 Настоящая методика распространяется на пробники активные ТАР 1500, ТАР2500, ТАР3500 (далее по тексту - пробники) компании «Tektronix, Inc.», США, и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Межповерочный интервал - 1 год.

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица 1                  _______________________________________

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки пробника допускаются лица, имеющие высшее или среднее специальное образование, квалификационную группу по электробезопасности не ниже 4 с напряжением до 1000 В, прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на приборы, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C         23 ± 5;

• - относительная влажность воздуха, %           65 ± 15;

• - атмосферное давление, кПа (мм рт. ст.)          100 ± 4 (750 ± 30);

• - параметры питания от сети переменного тока:

• - напряжение, В                               220 ± 4,4;

• - частота, Гц                                     50 ± 0,5.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать приборы в условиях, указанных в п. 6.1, в течение 1 ч;

• - выполнить операции, оговоренные в руководстве по эксплуатации на поверяемый пробник (РЭ) по его подготовке к поверке;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев приборов для установления их рабочего режима.

• 8.1.1 Проверка внешнего вида.

Внешний вид пробника проверить в соответствии с требованиями ТД.

При внешнем осмотре проверить:

• - наличие товарного знака изготовителя, серийный номер, год изготовления;

• - состояние лакокрасочного покрытия;

• - чистоту гнезд, разъемов, клемм;

• - отсутствие механических, электрических, химических и тепловых повреждений. Результаты внешнего осмотра считать положительными, если внешний вид пробника

соответствует всем перечисленным требованиям

• 8.1.2  Проверка комплектности.

При проверке установить:

• - наличие ТД;

- соответствие комплектности пробника требованиям ТД.

Результаты проверки комплектности считать положительными, если комплектность пробника соответствует ТД. В противном случае пробник бракуется и отправляется в ремонт.

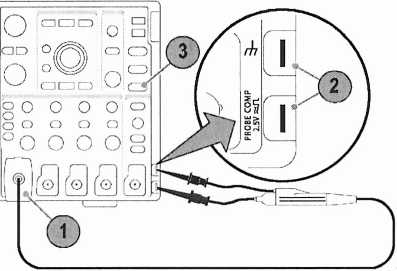

• 8.2.1 Подготовить осциллограф DPO4104 и пробник к работе в соответствии с ТД. Подключить пробник к любому каналу осциллографа (1) (см рисунок 1).

• 8.2.2 С помощью двух наконечников-зажимов из комплекта пробника подключит измерительную головку к контактам PROBE COMP на передней панели осциллографа (2).

  с с с с с




  Рисунок 1

• 8.2.3 Нажать кнопку AUTOSET (3) (или в ручную установить необходимые настройки) на осциллографе для получения устойчивого изображения калибровочного сигнала (меандр) на экране.

Результаты поверки считать положительными если на экране осциллографа набюдается устойчивое изображение калибровочного сигнала (меандр).

• 8.3.1 Собрать измерительную схему в соответствии с рисунком 1. Подсоединить ко входу цифрового мультиметра переход BNC - розетка (1).

  	- - =-=-----1
  	ООО Ь 1 |"1 1 3 СЭ О Ops) S СГ(Т° о     о о о о о о О О О О О о о 0_
  = 0 0 0 0 0 “

®)

—--стЮ

Рисунок 3

Рисунок 2

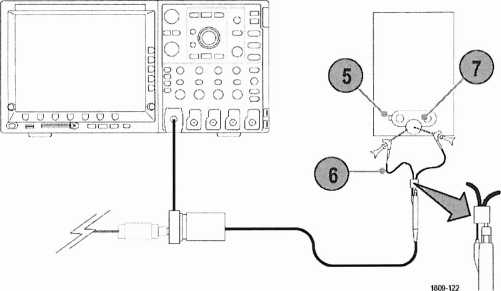

• 8.3.1 Подсоединить переход BNC - SMA (2) к адаптеру TekVPI для калибров-ки/поверки.

• 8.3.2  Подсоединить прецизионную согласованную нагрузку 50 Ом ±0,1 %, 0,5 Вт (3) к переходу BNC - SMA.

• 8.3.3  Соединить кабелем BNC (4) нагрузку и переход BNC - розетка (5).

• 8.3.4  Подсоединить второй переход BNC - розетка (6) к выходу универсального калибратора (см. рисунок 3).

• 8.3.5  Подсоединить к выходу пробника наконечники-зажимы (6).

• 8.3.6  Подсоединить к переходу BNC - розетка наконечники-зажимы (7). При этом земля должна быть подключена к внешнему экрану, вход пробника - к центральному проводнику.

• 8.3.7  Установить постоянное смещение в канале осциллографа, к которому подключен пробник, равным 0.

• 8.3.8  Установить на выходе универсального калибратора напряжение постоянного тока 1 В.

• 8.3.9  Записать показания мультиметра в протокол.

• 8.3.10 Установить на выходе универсального калибратора напряжение постоянного тока минус 1 В.

• 8.3.11 Записать показания мультиметра в протокол.

Результаты поверки считать положительными, если измеренное значение напряжения постоянного тока находится в пределах от 98 мВ до 102 мВ при установленном напряжении 1 В и в пределах от минус 98 мВ до минус 102 мВ при установленном напряжении минус 1 В. В противном случае пробник бракуется и направляется в ремонт.

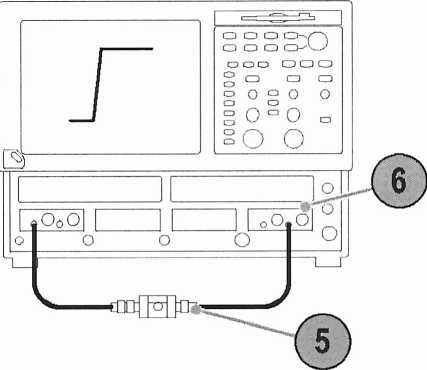

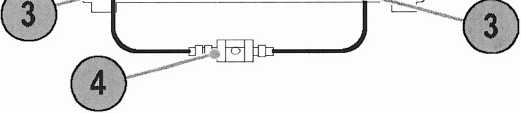

• 8.4.1  Собрать измерительную схему в соответствии с рисунком 3. Подключить реф-лектометрический измерительный модуль 80Е04 (1) в слот 1 стробоскопического осциллографа.

• 8.4.2  Подключить стробоскопический измерительный модуль 80Е0Х в слот 4 (2) стробоскопического осциллографа.

• 8.4.3  Подсоединить два кабеля SMA к каналам 1 и 8 стробоскопического осциллографа (3).

• 8.4.4  Подсоединить кабель SMA канала 1 к адаптеру для наконечника пробника с оконечной нагрузкой 50 Ом (4).

• 8.4.5  Удалить оконечную нагрузку 50 Ом с адаптера для наконечника пробника и подсоединить кабель SMA канала 8 к адаптеру (5).

• 8.4.6  Включить канал 8 и установить коэффициент отклонения 50 мВ/дел (6).

  				— ~ —1
  	J			ООП CDVA. ООО O-AJ ООО 000 go О О О о ° О О о  о ° О ° О с °О О




  Рисунок 4



  Рисунок 5

• 8.4.7  Включить рефлектометрический режим в канале 1. Для этого нажать кнопку SETUP DIALOGS и выбрать вкладку TDR.

• 8.4.8  Установить в канале 1 положительную полярность выходного перепада напряжения.

• 8.4.9  Нажать Preset. Рядом с кнопкой канала должен включиться красный индикатор, указывающий, что для данного канала активирована функция TDR.

• 8.4.10 Выключить отображение канала 1, чтобы на экране осциллографа наблюдался только сигнал в канале 8.

• 8.4.11 С помощью органов управления коэффициентами развертки и отклонения, смещения и задержки установить изображение перепада напряжения в центр экрана.

• 8.4.12 Установить коэффициент развертки 50 пс/дел.

• 8.4.13 Включить функцию автоматических измерений длительности фронта. Измеренное значение записать в протокол как t_s.

Примечание: При проведении измерений не прикасаться к адаптеру для наконечника пробника, допускается включить режим усреднений для более стабильного отображения исследуемого сигнала.

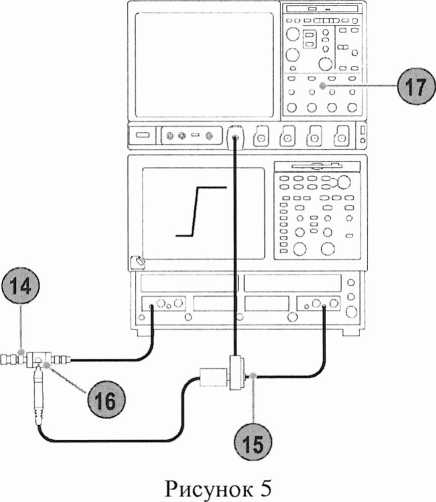

• 8.4.14 Собрать измерительную схему в соответствии с рисунком 5. Отсоединить кабель SMA со стороны канала 8 от адаптера для наконечника пробника и подсоединить к адаптеру оконечную нагрузку 50 Ом (14).



• 8.4.15 Подсоединить кабель SMA (15) канала 8 к разъему SMA адаптера TekVPI для калибровки/поверки.

• 8.4.16 Подсоединить пробник к адаптеру для наконечника пробника (16).

• 8.4.17 Установить постоянное смещение в канале осциллографа DPO4014, к которому подключен пробник, равным 0.

Примечание: осциллограф DPO4014 предназначен только для питания и установки постоянного смещения пробника, все измерения выполняются с помощью стробоскопического осциллографа DSA8200.

• 8.4.18 Установить коэффициент отклонения в канале 8 стробоскопического осциллографа 5 мВ/дел, коэффициент отклонения - 100 пс/дел. Допускается включить режим усреднений для более стабильного отображения исследуемого сигнала

• 8.4.19 С помощью органов управления коэффициентами развертки и отклонения, смещения и задержки установить изображение перепада напряжения в центр экрана.

• 8.4.20 Включить функцию автоматических измерений длительности фронта. Измеренное значение записать в протокол как t_s+p.

• 8.4.21 Рассчитать время нарастания переходной характеристики пробника ф по формуле:



Результаты испытаний считать положительными, если время нарастания переходной характеристики пробника ТАР2500 не более 140 пс, время нарастания переходной характеристики пробника ТАР3500 не более 130 пс. В противном случае пробник бракуется и направляется в ремонт.

• 9.1 При положительных результатах поверки пробника выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемый пробник к дальнейшему применению не допускается. На такой пробник выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин.



  А.С. Гончаров



  А.В. Клеопин

Начальник отдела

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник лаборатории

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник НО-1 ГЦИ СИ ФГУП «ВНИИФТРИ»

в.З. Маневич
