ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

ВНИИМС

УТВЕРЖДАЮ:

Заместитель директора

Барьеры искрозащиты серии SIB Методика поверки

МП 206.1-159-2018

Москва

201 г.

Содержание

Вводная часть

Приложение А

Приложение Б

Приложение В

Приложение Г

ВВОДНАЯ ЧАСТЬ

Настоящая методика распространяется на барьеры искрозащиты серии SIB (далее - барьеры) и устанавливает методы и средства их первичной и периодической поверки.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Предусмотрена возможность производить первичную и периодическую поверку барьеров только по тем типам сигналов и диапазонам измерений, для которых он используется эксплуатирующей организацией при наличии письменного заявления.

Рекомендованный интервал между поверками - 2 года.

Поверку могут проводить аккредитованные в установленном порядке юридические лица и индивидуальные предприниматели.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

7.1

+

+

Опробование

7.2

+

. +

Определение    метрологических

характеристик

7.3

+

+

Подтверждение     соответствия

программного обеспечения

8

+

+

Оформление результатов поверки

9

+

+

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки рекомендуется применять основные и вспомогательные средства поверки, указанные в таблицах 2 и 3. Таблица 2

Номер пункта методики поверки

Наименование эталонного средства измерений, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

7.2 - 7.3

Калибратор многофункциональный Calibro 141, (регистрационный номер в Федеральном информационном фонде №39949-15)

7.2-7.3

Калибратор процессов многофункциональный Fluke 725, (регистрационный номер в Федеральном информационном фонде № 52221-12)

Таблица 3 - вспомогательные средства поверки

Номер пункта методики поверки

Наименование вспомогательных средств поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

7.2 - 7.3

Термогигрометр ИВА-6А-КП-Д, (регистрационный номер в Федеральном информационном фонде № 46434-11)

7.2 - 7.3

Источник питания постоянного тока, напряжение питания от 12 до 28 В

Примечание: Допускается применение средств поверки, не приведенных в перечне, но имеющих характеристики не хуже приведенных в таблице

  • 2.2 Все средства поверки должны быть исправными и иметь документы о поверке или аттестации

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аккредитованные на право проведения поверки в соответствии с действующим законодательством РФ.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1  При проведении поверки должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые средства измерений и применяемые средства поверки.

  • 4.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение -после всех отсоединений.

5 УСЛОВИЯ ПОВЕРКИ

При проведении поверки барьеров должны соблюдаться условия:

  • - температура окружающего воздуха (20 ± 5) °C;

  • - относительная влажность воздуха от 45 до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • 6.1 Проверка наличия свидетельств поверки на все средства поверки.

  • 6.2 Подготовка средств поверки к работе по соответствующим инструкциям по эксплуатации.

  • 6.3  Подготовка к работе поверяемого барьера в соответствии с руководством по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие барьера следующим требованиям:

  • 7.1.1. Барьер не должен иметь повреждений и дефектов, ухудшающих внешний вид и препятствующих его применению.

  • 7.1.2.  На фирменной табличке должно быть обозначение варианта исполнения, а также заводской номер.

  • 7.2 Опробование

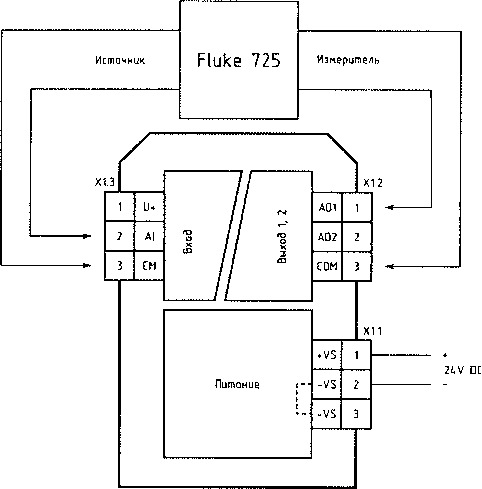

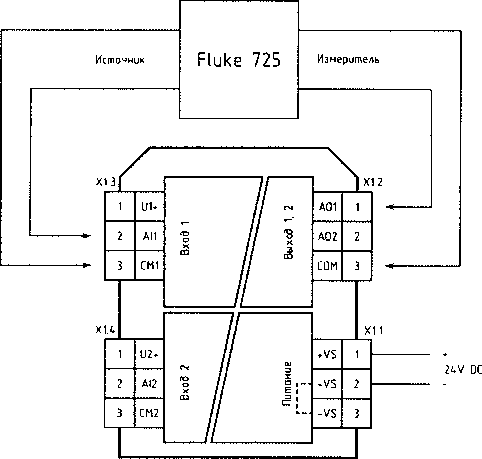

  • 7.2.1. Для проведения опробования барьеров SIB-01AI-H Ex, SIB-02AI-H Ех, SIB-01AI-SH Ех необходимо последовательно:

а) Собрать схему в соответствии с исполнением барьера, приведенную в приложении Б;

б) На поверяемый барьер подать напряжение питания постоянного тока.

в) Задать на калибраторе ток равный 1 мА;

г) Произвести измерения с помощью измерителя

Результаты опробования считаются удовлетворительными, если на выходе поверяемого барьера есть ток, силой 1 мА и загораются все световые индикаторы в соответствии с их обозначением.

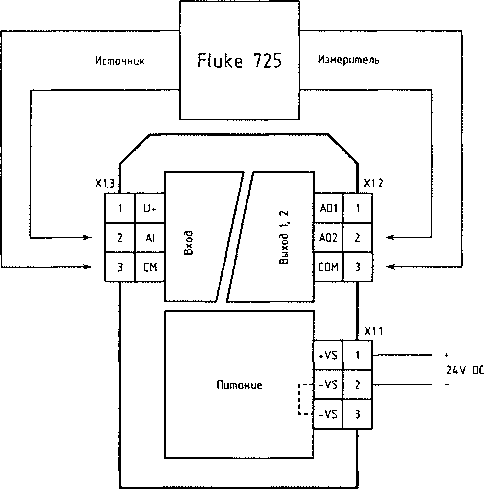

  • 7.2.2. Для проведения опробования барьера SIB-01AO-H Ех необходимо последовательно:

а) Собрать схему в соответствии с исполнением барьера, приведенную в приложении В;

б) На поверяемый барьер подать напряжение питания постоянного тока.

в) Задать на калибраторе ток равный 1 мА;

г) Произвести измерения с помощью измерителя

Результаты опробования считаются удовлетворительными, если на выходе поверяемого барьера есть ток, силой 1 мА и загораются все световые индикаторы в соответствии с их обозначением.

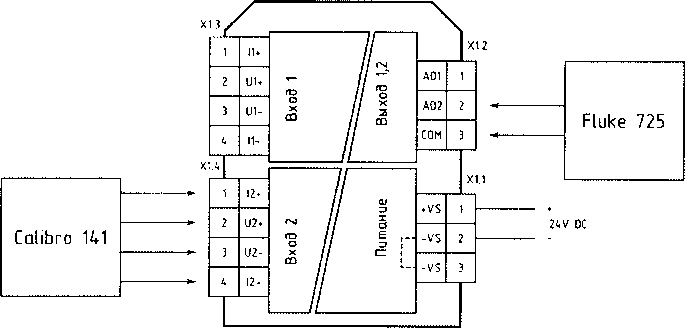

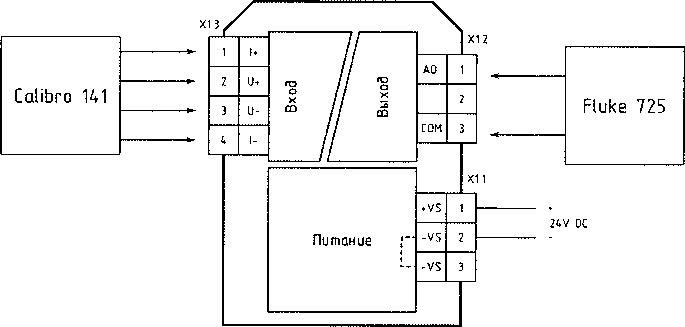

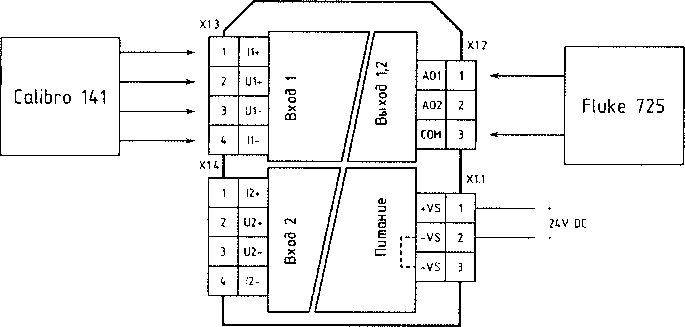

  • 7.2.3. Для проведения опробования барьеров SIB-01TI Ex, SIB-02TI Ех необходимо последовательно:

а) Собрать схему в соответствии с исполнением барьера, приведенную в приложении Г;

б) Провести конфигурирование по выбранному типу термопреобразователя, диапазону измерений, схеме подключения, в соответствии с РЭ;

в) На поверяемый барьер подать напряжение питания постоянного тока;

г) Задать на калибраторе температуру датчика равную 50 % от полного диапазона измерений для выбранного типа термопреобразователя;

д) Произвести измерения с помощью измерителя

Результаты опробования считаются удовлетворительными, если на выходе поверяемого барьера есть ток, в соответствии с заданными при конфигурации настройками и загораются все световые индикаторы в соответствии с их обозначением.

  • 7.3 Определение метрологических характеристик

  • 7.3.1 Основная приведенная погрешность преобразования в диапазоне от О до 20 мА барьеров SIB-01AI-H Ex, SIB-02AI-H Ex, SIB-01AI-SH Ех.

  • 7.3.1.1 Измерения проводятся отдельно по каждому каналу.

  • 7.3.1.2 Для нахождения основной приведенной погрешности необходимо последовательно:

а) подключить калибратор Fluke 725 в режиме источника и измерителя постоянного тока к барьеру в соответствии со схемой, приведенной в Приложении Б для требуемого варианта исполнения;

б) задать на калибраторе ток, равный 1 мА;

в) измерить значение тока на выходе устройства;

г)  приняв показания калибратора за эталонные, найти основную

приведенную погрешность:

х — хэт

■ 100%,

где х - измеренное значение тока;

хэт - заданное значение тока;

Хп- нормирующее значение, равно разности между максимальным и минимальным значениями диапазона преобразования сигнала устройства;

д) увеличивая ток, задаваемый калибратором, на 4 мА, повторить пп. в)...г) до достижения значения тока на выходе калибратора, равного 20 мА.

  • 7.3.1.3 Устройство признают прошедшим поверку, если значение основной приведенной погрешности в поверяемом диапазоне не превышает допустимые значения основной приведенной погрешности, указанной в таблице А. 1 приложения А.

  • 7.3.2 Основная приведенная погрешность преобразования в диапазоне от 0 до 20 мА барьера SIB-01 АО-Н Ех.

  • 7.3.2.1 Для нахождения основной приведенной погрешности необходимо последовательно:

а) подключить калибратор Fluke 725 в режиме источника и измерителя постоянного тока к каналу аналогового вывода устройства в соответствии со схемой, приведенной в Приложении В;

б) задать ток калибратора равный 1 мА;

в) измерить значение тока на выходе устройства;

г)  приняв показания калибратора за эталонные, найти основную

приведенную погрешность:

х — хэт

• 100%,

где х - измеренное значение тока;

хэт - заданное значение тока;

Хп- нормирующее значение, равно разности между максимальным и минимальным значениями диапазона преобразования сигнала устройства;

д) увеличивая ток, задаваемый калибратором, на 4 мА, повторить пп. в)..г) до достижения значения тока на выходе калибратора, равного 20 мА.

  • 7.3.2.2 Устройство признают прошедшим поверку, если значение основной приведенной погрешности в поверяемом диапазоне не превышает допустимые значения основной приведенной погрешности, указанной в таблице А. 1 приложения А.

  • 7.3.3 Основная приведенная погрешность преобразования барьеров SIB-01TI Ex, SIB-02TI Ех.

  • 7.3.3.1. Перед определением основной приведенной погрешности барьера должно быть проведено конфигурирование в соответствии с РЭ.

  • 7.3.3.2 Определение основной приведенной погрешности проводится отдельно для каждого канала при измерении сигналов термопреобразователей, напряжения постоянного тока, электрического сопротивления постоянному току.

  • 7.3.3.3  Для нахождения основной приведенной погрешности канала необходимо последовательно:

а)   подключить к каналу аналогового ввода калибратор Calibro 141 в режиме воспроизведения сигналов термопреобразователей, напряжения постоянного тока или электрического сопротивления постоянному току в соответствии со схемой, приведенной в Приложении Г для соответствующего варианта исполнения и номера канала;

б)   подать на устройство напряжение питания;

в)   на калибраторе Calibro 141 установить, соответствующее 0 % от полного диапазона измерений для выбранного типа входного сигнала;

г)   калибратором Fluke 725 измерить значение постоянного тока на выходе устройства;

д)   приняв показания калибратора Calibro 141 за эталонные, найти основную приведенную погрешность:

X — хэт

■ 100%,

где х - измеренное значение;

хэт - эталонное значение;

Хн- нормирующее значение, равно диапазону входных значений из Приложения А.

Измеренное значение, в зависимости от типа входного сигнала, рассчитывается по одной из формул:

T

1 ИЗМ

^изм

Т

1 max

^изм

k I max

I min

Umax

~ Umin

■ ^max

~ Imin ■

^max

~ B-min

x (/изм

' I max   Imin

T • \ lmin\ f

VH3M

I ■ ) + Т ■ lminJ ' 1 min>

^min) “b Umin>

) X (/изм

Imin) 4" Rmin>

где Ттах, Tmin, Umax’ ^max’ ^min ~ задаются в настройках барьера,

Imax’ I min “ соответствуют максимуму и минимуму выходного тока, заданному в настройках барьера.

е) повторить пп. г)..д) при значениях, соответствующих 25, 50, 75, 100 % от полного диапазона измерений для выбранного типа входного сигнала.

Результаты поверки считать положительными, если значение основной приведенной погрешности в поверяемом диапазоне не превышает допустимые значения основной приведенной погрешности, указанной в таблице А. 1 приложения А.

8 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Подтверждение соответствия программного обеспечения (далее - ПО) проводят для барьеров SIB-01TI Ех и SIB-02TI Ех, которое устанавливается в энергонезависимую память при изготовлении.

  • 8.1 Подтверждение соответствия ПО проводят в следующем порядке:

  • - подключить барьер к персональному компьютеру.

  • - запустить ПО «KSE Device Tool»;

  • - в меню ПО выбрать пункт «Подключиться»;

  • - из списка устройств выбрать "SIB"

  • - дождаться подключения;

  • - в меню ПО выбрать пункт «Версия прошивки»;

  • - выведенный параметр проверить на соответствие таблице.

Результаты проверки считаются удовлетворительными, если значение соответствует версии, указанной в таблице 4.

Таблица 4 - Характеристики ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SIBTSoft

Номер версии (идентификационный номер) ПО

не ниже ОО5.х.ххх 1)

1 ’ обозначение «х» не относится к метрологически значимому ПО

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

На основании положительных результатов выписывают свидетельство о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

При отрицательных результатах поверки устройство признается негодным к дальнейшей эксплуатации и на него выдают извещение о непригодности в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с указанием причин.

Инженер отдела 206.1                                            А.И. Терзи

Приложение А

Таблица А.1 - Основные метрологические характеристики барьеров

Исполнение

Преобразуемая физическая величина/сигнал

Диапазон входных значений

Диапазон выходных значений

Пределы допускаемой основной приведенной (к диапазону входных значений) погрешности преобразований в нормальных условиях измерений1}

Пределы допускаемой дополнительной приведенной (к диапазону входных значений) погрешности преобразований от изменения температуры окружающего воздуха от нормальных условий на каждый 10 °C, %

1

2

3

4

5

6

SIB-01AI-H Ех

SIB-02AI-H Ех SIB-01AI-SH Ех SIB-01AO-H Ех

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

±0,1

±0,05

SIB-01TI Ех

SIB-02TI Ех

Электрическое сопротивление постоянному току (термопреобразователей сопротивления по ГОСТ 6651-2009)

PtlOOO

(от -200 до +850 °C)

от 0 до 20 мА

±0,04

±0,02

1000П

(от -200 до +850 °C)

±0,04

±0,02

Pt50

(от -200 до +850 °C)

±0,08

±0,05

PH 00

(от -200 до +850 °C)

±0,05

±0,02

50П

(от -200 до +850 °C)

±0,08

±0,05

100П

(от -200 до +850 °C)

±0,05

±0,02

Продолжение таблицы А. 1

1

2

3

4

5

6

50М

(от -180 до +200 °C)

±0,15

±0,08

100М

(от-180 до +200 °C)

±0,09

±0,05

Си50

(от -50 до +200 °C)

±0,21

±0,1

CulOO

(от -50 до +200 °C)

±0,13

±0,08

N1100

(от -69 до+180 °C)

±0,10

±0,05

ТЖК (J)

(от -210 до+1200 °C)

±0,09

±0,05

ТХА (К)

(от -270 до+1372 °C)

±0,10

±0,05

ТНН (N)

(от -270 до+1300 °C)

±0,12

±0,05

ТХК (L)

(от -200 до +800 °C)

±0,08

±0,05

Напряжение постоянного тока (термопары по

ТХКн (Е) (от -270 до+1000 °C)

±0,08

±0,05

ГОСТ Р 8.585-2001)2)

ТПП (R)

(от -50 до+1768 °C)

±0,14

±0,05

ТМК (Т)

(от -270 до +400 °C)

±0,12

±0,05

ТВР(А1)

(от 0 до +2500 °C)

±0,09

±0,05

TBP (А2)

(от Одо+1800 °C)

±0,11

±0,05

ТВР (АЗ)

(от Одо+1800 °C)

±0,11

±0,05

Продолжение таблицы А. 1

1

2

3

4

5

6

ТПП (S)

(от -50 до+1768 °C)

±0,15

±0,05

ТПР (В)

(от Одо+1820 °C)

±0,20

±0,1

ТМК (М)

(от-200до+100 °C)

±0,25

±0,1

Напряжение

постоянного тока

от -1500 до +1500 мВ

±0,04

±0,02

от -150 до +150 мВ

±0,05

±0,02

Электрическое сопротивление постоянному току

от 0 до 5000 Ом

±0,04

±0,02

Примечание:

’ Нормальные условия измерений:

  • - температура окружающей среды - от 15 до 25 °C;

  • - относительная влажность воздуха при +25 °C, - от 45 до 80 %;

  • - атмосферное давление, - от 84,0 до 106,7 кПа

2) - Нормировано без учета погрешности измерения температуры холодного спая. Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая при температуре окружающей среды (20±5) °C не превышает ±1,5 °C.

Таблица А.2 - Основные технические характеристики барьеров

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

от 18 до 30

Потребляемая мощность, Вт, не более

2,8

Маркировка взрывозащиты по ТР ТС 012/2011

[Ex ia] ПС

Рабочие условия измерений:

- температура окружающей среды, °C

от -40 до +60

- относительная влажность воздуха при +25 °C, %, не более

98 (без конденсации)

- атмосферное давление, кПа

от 84 до 106,7

Степень защиты корпуса

IP30

Габаритные размеры, мм, не более, для исполнений: - SIB-01AI-H Ex, SIB-02AI-H Ex, SIB-01AI-SH Ех, SIB-01AO-H Ех

- ширина

17,5

- высота

111,0

- глубина

-SIB-01 TI Ex, SIB-02 TI Ех

113,5

- ширина

17,5

- высота

108,0

- глубина

113,5

Масса, кг, не более

0,2

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

120000

ПРИЛОЖЕНИЕ Б

Схема подключения оборудования для поверки SIB-01AI-H Ех

Схема подключения оборудования для поверки SIB-02AI-H Ех (первый канал)

Схема подключения оборудования для поверки SIB-02AI-H Ех (второй канал)

Схема подключения оборудования для поверки SIB-01AI-SH Ех (выход 1)

Схема подключения оборудования для поверки SIB-01AI-SH Ех (выход 2)

ПРИЛОЖЕНИЕ В

Схема подключения оборудования для поверки SIB-01АО-Н Ех

ПРИЛОЖЕНИЕ Г

Схема подключения оборудования для поверки SIB-01TI Ех

Схема подключения оборудования для поверки SIB-02TI Ех (первый канал)

Схема подключения оборудования для поверки SIB-02TI Ех (второй канал)

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
