ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ПРИБОРЫ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ МАЛОГАБАРИТНЫЕ серий Щ, ЩП, ЩЧ
Методика поверки
0ПЧ.180.000
/t'p'GMQge-W
г. Москва
2016
Содержание
-
-
7.5 Подтверждение соответствия программного обеспечения.......
-
7.6 Определение метрологических характеристик (определение
основной погрешности, поверка)
Приложение А (обязательное) Схемы подключения приборов.........
Приложение Б (обязательное) Описание меню приборов, порядок работы с кнопкой
Приложение В (обязательное) Значение входных сигналов, допускаемые показания в контрольных точках при
измерении и преобразовании входных сигналов.....
ВВЕДЕНИЕ
Данный документ предназначен для ознакомления с методикой и проведением поверки приборов цифровых электроизмерительных малогабаритных серий Щ, ЩП, ЩЧ (далее - приборы) с целью подтверждения соответствия установленным требованиям основной приведенной и абсолютной погрешностей.
Приборы цифровые электроизмерительные малогабаритные серий Щ, ЩП, ЩЧ (далее по тексту - приборы) предназначены для измерения напряжения и силы постоянного и переменного тока, частоты переменного тока, преобразования измеренных значений в выходные унифицированные сигналы постоянного тока и передачи измеренных значений по последовательному цифровому интерфейсу RS485.
Приборы Щ, ЩП являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам измерений, диапазонам показаний, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности, специспо л нению.
Приборы ЩЧ являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам входного напряжения, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов.
Приборы имеют возможность программирования диапазона показаний, уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов.
Поверка приборов производится в соответствии с требованиями ПР 50.2.006-94.
Межповерочный интервал приборов 10 лет.
-
1 ОПЕРАЦИИ ПОВЕРКИ
При поверке проводить следующие операции:
-
1) внешний осмотр;
-
2) проверку электрической прочности изоляции;
-
3) сопротивления изоляции;
-
4) опробование (проверка работоспособности);
-
5) подтверждение соответствия программного обеспечения;
-
6) определение метрологических характеристик;
-
7) оформление результатов поверки.
-
2 СРЕДСТВА ПОВЕРКИ
При проведении поверки применять следующее оборудование:
-
- калибратор универсальный с погрешностью по напряжению и силе постоянного тока от ± 0,03 до ± 0,05 %; по напряжению и силе переменного тока от ± 0,05 до ± 0,15 %; с погрешностью установки частоты от ± 0,003 до ± 0,03 Гц (или генератор частоты);
-
- мегаомметр с верхним пределом измерения не менее 100 МОм, номинальным напряжением 500 В, основной погрешностью не более ±10 %;
-
- источник напряжения постоянного тока с диапазоном напряжения от 0 до 40 В, с погрешностью ± 1,25 %;
-
- прибор комбинированный цифровой с диапазоном измерения напряжения постоянного тока от 0 до 100 В, силы постоянного тока от 0 до 20 мА и погрешностью измерения не более ± 0,1 %;
-
- магазин сопротивлений с диапазоном установки сопротивления от 0 до 1 МОм с классом точности не менее 0,02.
-
- барометр БАММ-1;
-
- гигрометр ВИТ-2;
-
- ПЭВМ с операционной системой Windows с установленным (под ОС Windows) специализированным ПО конфигурирования прибора.
Примечания
-
1 Вся контрольно-измерительная аппаратура должна быть аттестована и иметь документацию, подтверждающую ее готовность.
-
2 Допускается использовать другие технические средства для задания входных сигналов, если погрешность задания не превышает 1/5 предела основной погрешности прибора.
-
3 Допускается использовать технические средства с погрешностью задания сигналов, не превышающей 1/3 предела основной погрешности прибора, с введением контрольного допуска, равного 0,8 от предела основной погрешности прибора.
-
4 При эксплуатации приборов выполнение работ по техническому обслуживанию не требуется.
-
3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
Поверку должен выполнять поверитель, освоивший работу с поверяемым прибором и образцовыми средствами измерений.
Персонал для поверки должен быть аттестован в соответствии с требованиями приказа Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.
Перед началом работы поверитель должен изучить руководство по эксплуатации поверяемого прибора, настоящую методику поверки прибора, инструкции по эксплуатации оборудования, используемого при поверке, правила техники безопасности и строго их соблюдать.
-
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-
4.1 По безопасности приборы должны соответствовать ГОСТ 22261, ГОСТ 12.2.091, ГОСТ 12.2.007.0.
-
По степени защиты от поражения электрическим током приборы должны соответствовать классу защиты 01 по ГОСТ 12.2.007.0.
-
4.2 По пожарной безопасности приборы соответствуют требованиям ГОСТ 12.1.004-91, требования обеспечиваются схемотехническими решениями, применением соответствующих материалов и конструкцией и проверке не подлежат.
-
4.3 К работам по обслуживанию и эксплуатации приборов допускаются лица, ознакомленные с правилами техники безопасности, имеющие допуск для работы с электроустановками напряжением до 1000 В, изучившие руководство по эксплуатации и настоящую методику поверки.
-
4.4 При работе с приборами необходимо пользоваться только исправным инструментом и оборудованием.
-
4.5 Запрещается:
-
- эксплуатировать приборы в режимах, отличающихся от указанных в эксплуатационной документации;
-
- эксплуатировать приборы при обрывах проводов внешних соединений;
-
- производить внешние соединения, не отключив все напряжения, подаваемые на прибор.
-
4.6 В случае возникновения аварийных условий и режимов работы прибор необходимо немедленно отключить.
-
5 УСЛОВИЯ ПОВЕРКИ
-
5.1 Поверку следует проводить при нормальных условиях: -температура окружающего воздуха (20 ± 5) °C;
-
-относительная влажность воздуха от 30 % до 80 % при 25 °C;
-атмосферное давление от 80 до 106,7 кПа (от 630 до 795 мм рт.ст.);
-
- форма кривой напряжения источника питания синусоидальная, с коэффициентом искажения не более 5 %
-
5.2 До проведения поверки прибор необходимо выдержать в нормальных условиях применения не менее 4 часов.
-
5.3 Электропитание поверяемого прибора при выполнении операций опробования (проверки работоспособности прибора), подтверждения соответствия программного обеспечения прибора и определения метрологических характеристик прибора должно обеспечиваться от внешнего источника однофазного переменного тока номинальной частотой 50 Гц, либо от внешнего источника постоянного тока. При этом в ходе выполнения вышеуказанных операций должны соблюдаться параметры напряжения питания прибора в соответствии с таблицей 1.
Таблица 1
|
Условное обозначение напряжения питания |
Напряжение питания |
|
5В |
(5 ± 0,25) В постоянного тока |
|
12В |
(12 ± 0,6) В постоянного тока |
|
24В |
(24 ± 1,2) В постоянного тока |
|
5ВН |
(5 +4/-0,5) В постоянного тока |
|
12ВН |
(12 +6/-3) В постоянного тока |
|
24ВН |
(24 +12/-6) В постоянного тока |
Примечание - в качестве источника электропитания постоянного тока может использоваться, например, источник питания постоянного тока Б5-50. При этом поверяемый прибор подключается по электропитанию к выходному напряжению источника постоянного тока, а сам источник подключается по электропитанию к сети 220 В переменного тока частотой 50 Гц. При этом источник питания Б5-50 обеспечивает соответствие параметров напряжения питания прибора требуемым параметрам по таблице 1.
-
5.4 Приборы с напряжением питания 12ВН и 24ВН должны иметь защиту от неправильного подключения полярности напряжения питания.
-
5.5 Приборы Щ02.01П, ЩП02.01П, ЩЧ02.01П должны обеспечивать резервирование питания для исполнений с напряжением питания (12 +6/-3) В и (24+12/-6) В.
-
6 ПОДГОТОВКА К ПОВЕРКЕ
Перед поверкой приборов необходимо выполнить следующие подготовительные работы:
-
- провести проверку документации, подтверждающей электрическую безопасность;
-
- провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с требованиями ГОСТ 12.2.007.0-75 и ГОСТ 12.1.004-91.
-
- провести проверку средств измерения, используемых при поверке, средства измерения должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
-
7.1 Внешний осмотр
-
При внешнем осмотре прибора проверяют:
-
- соответствие приборов требованиям эксплуатационной документации;
-
- соответствие комплектности, указанной в паспорте;
-
- отсутствие механических повреждений корпуса и наружных частей, влияющих на работу приборов;
-
- четкость маркировки.
-
7.2 Проверка электрической прочности изоляции
Электрическую прочность изоляции испытывают по методике ГОСТ 22261-94 на пробойной установке мощностью не менее 0,25 кВ-А на стороне высокого напряжения при отсутствии внешних соединений.
Испытательное напряжение повышать плавно, начиная с нуля или со значения, не превышающего номинальное рабочее напряжение цепи, до испытательного со скоростью, допускающей возможность отсчета показаний вольтметра, но не менее 100 В/с.
Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин, затем напряжение плавно снижают с такой же скоростью до нуля или до значения, не превышающего номинальное значение.
При проверке электрической прочности изоляции между цепями прибора испытательное напряжение с действующим значением, указанным в таблице 1 частотой 50 Гц прикладывают между соединенными вместе контактами каждой из цепей (или группы цепей).
Приборы, испытательное напряжение которых превышает 2 кВ, подвергают испытаниям электрической прочности полным напряжением не более двух раз. Последующие испытания проводят напряжением, составляющим 80 % полного испытательного напряжения.
Прибор считают прошедшими проверку, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытании не являются признаками неудовлетворительных результатов проверки.
-
7.3 Проверка сопротивления изоляции
Электрическое сопротивление изоляции цепей проверяют по методике ГОСТ 22261-94 мегаомметром с номинальным напряжением 500 В с погрешностью не более 30 % при отсутствии внешних соединений.
Электрическое сопротивление изоляции измерять между всеми соединенными вместе контактами испытываемых цепей, указанными в таблице 2.
Таблица 2
|
Тип прибора |
Испытательное напряжение, В, между цепями | |||||
|
Цепь питания |
Вход (цепи U или цепи I) |
Дискретный/ана-логовый выходы | ||||
|
Вход (цепи U или цепи I) |
Дискретный/ аналоговый выходы |
Интерфейс |
Дискретный/ аналоговый выходы |
Интерфейс |
Интерфейс | |
|
щооп, ЩПООП, ЩЧООП |
1500 |
- |
1500 |
- |
- |
- |
|
Щ02.00 |
1500 |
- |
- |
- |
- |
- |
|
Щ01П, ЩП01П, ЩЧ01П |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
|
Щ02.01П, ЩП02.01П, ЩЧ02.01П |
2000 |
2000 |
2000 |
2500 |
2500 |
2500 |
Прибор считают выдержавшим проверку, если для всех точек приложения испытательного напряжения по таблице 2, измеренные значения сопротивления изоляции в условиях поверки в соответствии с 5.1 составляет не менее 100 МОм.
-
7.4 Опробование
Опробование включает в себя проверку работоспособности прибора.
Прибор подключить в соответствии со схемами, приведенными в приложении А.
В качестве источника входного сигнала использовать источник калиброванных напряжений и токов.
На прибор подать питание. На лицевой панели прибора должны засветиться индикаторы. Дождаться завершения выполнения всех стартовых тестов прибора.
На прибор серий Щ, ЩП подать входной сигнал в диапазоне 0...100 % от верхнего значения диапазона измерений и проконтролировать показания цифровых индикаторов. Показания цифровых индикаторов должны соответствовать значению входного сигнала.
На прибор серии ЩЧ подать входной сигнал с напряжением в диапазоне 20 - 100% от номинального значения напряжения входного сигнала, частотой в диапазоне от 10 до 9999 Гц в соответствии с исполнением прибора и проконтролировать показания цифровых индикаторов. Показания цифровых индикаторов должны соответствовать значению частоты входного сигнала.
-
7.5 Подтверждение соответствия программного обеспечения
Номер версии программного обеспечения прибора определяется при считывании в программе-конфигураторе.
Для этого необходимо:
а) подключить прибор к компьютеру по интерфейсу RS485, запустить программу-конфигуратор;
б) в правом верхнем углу во вкладке «СОМ, адрес» проверить соответствие параметрам, установленным на приборе: скорость, контроль (паритет), количество стоп-бит, в окне «Адрес» установить адрес прибора при наличии нескольких приборов в одной линии.
в) в строке состояния или во вкладке «Монитор» проверить версию программного обеспечения прибора (только для чтения).
При успешном соединении с прибором автоматически определится номер версии программного обеспечения.
-
7.6 Определение метрологических характеристик (определение основной погрешности, поверка)
-
7.6.1 Определение метрологических характеристик (определение основной погрешности) прибора следует осуществлять по схемам, приведенным в приложения А, по истечении времени установления рабочего режима после включения, методом прямых или косвенных измерений не менее чем при пяти значениях входного сигнала, достаточно равномерно распределенных в диапазоне измерения (преобразования), в том числе при значениях входного сигнала, соответствующих нижнему и верхнему значениям выходного сигнала.
-
Основную погрешность определять в условиях, указанных в 5.1.
Основную погрешность для приборов серий Щ, ЩП с непосредственным подключением определять на диапазоне показаний, соответствующем диапазону измерений входного сигнала. Порядок установки типа шкалы диапазона показаний указан в таблицах Б.1, Б.2 приложения Б.
Основную погрешность для приборов серий Щ, ЩП с подключением через внешний шунт определять на заказанном диапазоне показаний и на диапазоне показаний, соответствующем диапазону измерений входного сигнала.
Примечание - для приборов серий Щ, ЩП, подключаемых через внешний шунт, диапазон показаний является заказанным диапазоном показаний, диапазон выходного напряжения шунта является диапазоном входного сигнала.
Основную погрешность для приборов серий Щ, ЩП с диапазоном показаний, отличающимся от диапазона измерений определять на заказанном диапазоне показаний и на диапазоне показаний, соответствующем диапазону измерений входного сигнала.
На прибор подавать входной сигнал, соответствующий контрольным точкам. Контрольные точки, значения входного сигнала и допускаемые значения в контрольных точках для проверки основой погрешности приведены в таблицах В. 1 - В.8 приложения В.
Примечание - В таблицах В.1 - В.8 приложения В приведены расчетные значения допускаемых показаний прибора, при проверке учитывать установленное на приборе количество знаков после запятой.
-
7.6.2 Пределы допускаемых основных погрешностей приборов должны быть равны величинам, указанным в таблице 3.
Таблица 3 - Пределы допускаемых основных погрешностей приборов
|
Серия прибора |
Измеряемая (преобразуемая) физическая величина |
Класс точности |
Пределы допускаемой основной погрешности измерения (преобразования) | ||
|
приведенной, % |
относительной, % |
абсолютной, Гц | |||
|
щ |
Измерение напряжения и силы постоянного тока |
0,1 |
±0,1 |
— |
- |
|
0,2 |
±0,2 |
- |
- | ||
|
Преобразование напряжения и силы постоянного тока |
0,5 |
±0,5 |
- |
- | |
|
ЩП |
Измерение напряжения и силы переменного тока* |
0,2 |
±0,2 |
— |
— |
|
0,5 |
±0,5 |
- |
— | ||
|
Измерение частоты* в диапазоне: от 45 до 65 Гц от 300 до 500 Гц |
- |
- |
- |
±0,01 ±0,1 | |
|
Преобразование напряжения и силы переменного тока, частоты |
0,5 |
±0,5 |
- |
- | |
|
щч |
Измерение частоты |
0,05 |
— |
±0,05 |
— |
|
Преобразование частоты |
0,5 |
±0,5 |
- |
- | |
*при измерении и отображении одного из параметров на лицевой панели прибора, измеренное значение другого параметра передается по интерфейсу
-
7.6.3 Определение погрешности прибора серии ЩП
-
7.6.3.1 Определение основной погрешности при измерении напряжения или силы переменного тока
-
1) Определение основной погрешности на диапазоне показаний, соответствующем диапазону измерений входного сигнала
Определение основной погрешности следует проводить методом прямых измерений во всех контрольных точках таблицы В.З приложения В.
На прибор подавать входной сигнал с частотой (50±1)Гц или (400 ± 10) Гц в зависимости от исполнения прибора.
За выходной сигнал принимать показания цифровых индикаторов.
Расчет основной приведенной погрешности вести по формуле:
где N- показание прибора, соответствующее проверяемой точке;
Nx - эталонное значение входного сигнала (таблица В.З приложения В);
Nk - нормирующее значение равное модулю разности верхнего и нижнего пределов диапазона показаний.
2) Определение основной погрешности на заказанном диапазоне показаний следует проводить во всех контрольных точках таблицы В.З приложения В.
За выходной сигнал принимать показания цифровых индикаторов.
Расчет основной приведенной погрешности вести по формуле (1), где N - показание испытуемого прибора, соответствующее проверяемой точке;
Nx- расчетное эталонное значение выходного сигнала,
^-нормирующее значение равное модулю разности верхнего и нижнего пределов диапазона показаний.
Прибор считают выдержавшим испытание, если его основная приведенная погрешность, рассчитанная по формуле (1) не превышает пределов допускаемой основной приведенной погрешности, указанных в таблице 3.
-
7.6.3.2 Определение основной погрешности при измерении частоты входного сигнала
С помощью генератора или источника калиброванных напряжений и токов задавать частоту в диапазоне измерений от 45 до 65 Гц (от 300 до 500 Гц), со значением, равным 20 и 100 % номинального значения входного сигнала.
Определение абсолютной основной погрешности при измерении частоты следует проводить во всех контрольных точках таблицы В.4 приложения В.
Значение абсолютной погрешности определяют по формуле:
4 = N-NX, (2)
где N - показание поверяемого прибора в проверяемой контрольной точке;
Nx - расчетное показание в проверяемой точке, для которой определяется погрешность (таблица В.4 приложения В).
Прибор считают выдержавшим испытание, если его основная погрешность, рассчитанная по формуле (2), не превышает пределов допускаемой абсолютной основной погрешности, указанных в таблице 3.
-
7.6.3.3 Определение основной погрешности при преобразовании напряжения или силы переменного тока в выходной аналоговый сигнал
Определение основной погрешности проводить методом прямых или косвенных измерений во всех контрольных точках таблицы В.5 приложения В.
За выходной сигнал принимать выходной аналоговый сигнал.
Расчет основной приведенной погрешности вести по формуле (1), где:
N - действительное значение выходного аналогового сигнала, определенное по эталонному прибору, соответствующее проверяемой точке;
Nx- расчетное значение выходного аналогового сигнала, соответствующее проверяемой точке (таблица В.5 приложения В);
где Nk - нормирующее значение выходного аналогового сигнала.
Прибор считают выдержавшим испытание, если его основная приведенная погрешность, рассчитанная по формуле (1) не превышает пределов допускаемой основной приведенной погрешности, указанных в таблице 3.
-
7.6.3.4 Определение основной погрешности при преобразовании частоты входного сигнала в выходной аналоговый сигнал
С помощью генератора или источника калиброванных напряжений и токов задавать частоту в диапазоне измерения от 45 до 55 Гц (от 300 до 500 Гц), со значением, равным 20 и 100 % номинального значения входного сигнала.
Определение основной приведенной погрешности следует проводить методом прямых или косвенных измерений во всех контрольных точках таблицы В.6 приложения В. Основную приведенную погрешность определяют по формуле (1), где:
N - действительное значение выходного аналогового сигнала, определенное по эталонному прибору, соответствующее проверяемой точке;
Nx - расчетное значение выходного аналогового сигнала, соответствующее проверяемой точке (таблица В.6 приложения В);
Nk - нормирующее значение выходного аналогового сигнала.
Прибор считают выдержавшим испытание, если его основная погрешность, не превышает пределов допускаемой основной приведенной погрешности, указанных в таблице 3.
-
7.6.4 Определение погрешности прибора серии Щ
-
7.6.4.1 Определение основной погрешности при измерении напряжения или силы постоянного тока
-
1) Определение основной погрешности на диапазоне показаний, соответствующем диапазону измерений входного сигнала
Определение основной погрешности следует проводить методом прямых измерений во всех контрольных точках таблицы В.1 приложения В.
За выходной сигнал принимать показания цифровых индикаторов.
Основную приведенную погрешность определяют по формуле (1), где:
N - показание поверяемого прибора, соответствующее проверяемой точке;
Nx - эталонное значение входного сигнала (таблица В.1 приложения В);
Nk - нормирующее значение равное модулю разности верхнего и нижнего пределов диапазона показаний.
2) Определение основной погрешности на заказанном диапазоне показаний следует проводить во всех контрольных точках таблицы В.1 приложения В.
За выходной сигнал принимать показания цифровых индикаторов.
Расчет основной приведенной погрешности вести по формуле (1), где:
N - показание поверяемого прибора, соответствующее проверяемой точке;
Nx - расчетное эталонное значение выходного сигнала,
М - нормирующее значение равное модулю разности верхнего и нижнего пределов диапазона показаний.
Прибор считают выдержавшим испытание, если его основная приведенная погрешность, рассчитанная по формуле (1) не превышает пределов допускаемой основной приведенной погрешности, указанных в таблице 3.
-
7.6.4.2 Определение основной погрешности при преобразовании напряжения или силы постоянного тока в выходной аналоговый сигнал
Определение основной погрешности проводить методом прямых или косвенных измерений во всех контрольных точках таблицы В.2 приложения В.
За выходной сигнал принимать выходной аналоговый сигнал.
Расчет основной приведенной погрешности вести по формуле (1), где:
N- действительное значение выходного аналогового сигнала, определенное по эталонному прибору, соответствующее проверяемой точке;
Nx- расчетное значение выходного аналогового сигнала, соответствующее проверяемой точке (таблица В.2 приложения В).
где Nk - нормирующее значение выходного аналогового сигнала.
Прибор считают выдержавшим испытание, если его основная приведенная погрешность, рассчитанная по формуле (1) не превышает пределов допускаемой основной приведенной погрешности, указанных в таблице 3.
-
7.6.5 Допускается определять основную погрешность прибора серий Щ, ЩП при измерении на процентной шкале.
Расчет с использованием процентной шкалы вести по формуле:
8 = N-Nx, (3)
где N - показания поверяемого прибора, %;
Nx - расчетное значение показания прибора, соответствующее проверяемой отметке, для процентной шкалы, %.
Прибор считают выдержавшим испытание, если основная погрешность, рассчитанная по формуле (3), не превышает пределов допускаемой основной приведенной погрешности при измерении, указанной в таблице 3.
-
7.6.6 Определение погрешности приборов серии ЩЧ
-
7.6.6.1 Определение основной относительной при измерении частоты
-
входного сигнала
С помощью калибратора (или генератора частот) задавать частоту в диапазоне измерений от 10 до 9999 Гц для приборов с разрядностью 4,0, со значением напряжения, равным 20 и 100% номинального значения напряжения входного сигнала.
Определение основной относительной погрешности при измерении частоты следует проводить во всех контрольных точках таблицы В.7 приложения В.
За выходной сигнал принимать показания цифровых индикаторов.
Значение основной относительной погрешности определяют по формуле (4) где:
где N - показание поверяемого прибора, соответствующее проверяемой точке;
Nx - значение частоты на входе прибора, задаваемой с помощью калибратора (генератора), в проверяемой точке, для которой определяется погрешность (см. таблицу В.7 приложения В).
Прибор считают выдержавшим испытание, если его основная относительная погрешность, рассчитанная по формуле (4), не превышает пределов, указанных в таблице 3.
-
7.6.6.2 Определение основной приведенной погрешности при преобразовании частоты входного сигнала в выходной аналоговый сигнал
Определение основной приведенной погрешности следует проводить методом прямых или косвенных измерений во всех контрольных точках таблицы В.6 приложения В.
С помощью генератора или источника калиброванных напряжений и токов задавать частоту в диапазоне преобразования частоты (по умолчанию от 45 до 55 Гц), со значением напряжения, равным 10 и 120 % номинального значения напряжения входного сигнала.
За выходной сигнал принимать выходной аналоговый сигнал.
Расчет основной приведенной погрешности вести по формуле (1), где:
N - действительное значение выходного аналогового сигнала, определенное по эталонному прибору, соответствующее проверяемой точке;
расчетное значение выходного аналогового сигнала, соответствующее проверяемой точке (таблица В.6 приложения В);
где Nk - нормирующее значение выходного аналогового сигнала.
Прибор считают выдержавшим испытание, если его основная приведенная погрешность, рассчитанная по формуле (1) не превышает пределов допускаемой основной приведенной погрешности, указанных в таблице 3.
-
7.6.6 Прибор считается прошедшим поверку и годным к эксплуатации, если измеренные прибором значения находятся в допускаемых пределах, указанных в соответствующей таблице приложения В (для соответствующего варианта исполнения прибора), и его погрешности, рассчитанные по формулам (1)-(4) для соответствующих контрольных точек, не превышают допустимых значений, указанных в таблице 3.
-
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
При положительных результатах поверки на боковую поверхность корпуса прибора наносят знак поверки в виде наклейки, в паспорте на прибор производят запись о годности к применению.
При отрицательных результатах поверки необходимо провести калибровку прибора и повторно выполнить определение основной погрешности по 7.6.
При отрицательных результатах повторной поверки прибор в обращение не допускают и на него оформляют «Извещение о непригодности» в соответствии с ПР 50.2.006-94. При этом поверительное клеймо подлежит погашению.
А.Ю. Терещенко
Начальник сектора отдела 206.1
ФГУП «ВНИИМС»
Приложение А
(обязательное)
Схемы подключения приборов при проверке
|
щооп, щпооп, щчооп | |||||
|
Вход |
RS485 |
Питан | |||
|
L(+) |
N(-) |
А |
В |
+ |
— |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Источник входного сигнала |
А |
В |
+ |
- | |
|
RS485 ПИ |
Источник питающего напряжения | ||||
|
RS232 | |||||
к ПЭВМ

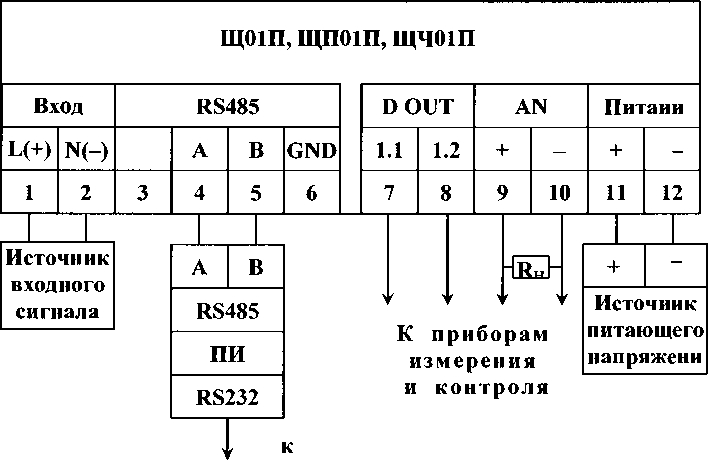

Рисунок А. 1 - Схема подключения приборов Щ00П, ЩП00П, ЩЧ00П
Рисунок А.2 - Схема подключения приборов Щ01П, ЩП01П, ЩЧ01П
К приборам измерения и контроля А
|
Вход | |
|
L(+) |
N(-) |
|
1 |
2 |
Источник входного сигнала
А А
А А
А А
Щ02.01П ЩП02.01П ЩЧ02.01П
|
13 |
14 |
13 |
14 |
17 |
18 |
19 |
20 |
|
1. |
1.2 |
2. |
2.2 |
+ |
- |
+ |
- |
|
D OUT |
D OUT |
AN |
AN | ||||
|
RS485 |
Питание | ||||||
|
А |
В |
R |
GND |
X |
+ |
+ |
— |
|
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
| |
I | ||||||
|
А |
В |
+ |
- | ||||
|
RS485 |
Источник | ||||||
|
питающего | |||||||
|
ПИ |
наппяжени | ||||||
|
RS232 | |||||||
к
Источник
|
IN |
IN |
0 V |
+ X V | ||
|
+ |
— |
— |
+ |
Еп - источник питающего напряжения.
Примечание - Значение X зависит от исполнения прибора по напряжению питания и может принимать следующие значения: 5, 12, 24.
Рисунок А.4 - Схема подключения прибора Щ02.00
Еп — источник питающего напряжения постоянного тока.
Примечание - пунктиром обозначены подключения источника питания при проверке при резервном питании.

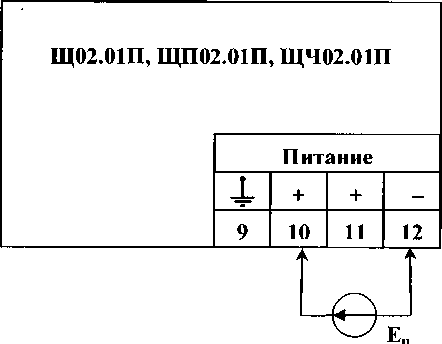

Рисунок А.5 - Проверка защиты приборов
Щ02.01П, ЩП02.01П, ЩЧ02.01П
от неправильного подключения полярности напряжения питания для исполнений с напряжением питания 12ВН, 24ВН
Еп — источник питающего напряжения постоянного тока.

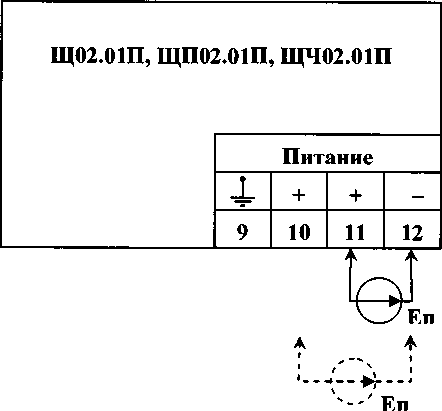

Рисунок А.6 - Проверка резервирования напряжения питания для приборов Щ02.01П, ЩП02.01П, ЩЧ02.01П
с напряжением питания 12ВН, 24ВН
Приложение Б (обязательное) Описание меню приборов, порядок работы с кнопкой Описание работы с кнопкой:|
S1 |
Одиночное нажатие на кнопку (“нажал - отпустил”) |
|
S2 |
Нажатие на кнопку 2 секунды |
|
а3 |
Нажатие на кнопку 5 секунд |
Таблица Б.1 - Порядок работы с кнопкой для приборов ЩхООП
|
Пункт меню |
Подпункт меню |
Назначение пункта(подпункта) меню |
Порядок работы с кнопкой на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
0000 |
Ввод пароля для входа в меню программирования параметров (от 0000 до 9999), Заводская настройка (далее ЗН) - 0 (вход без пароля). |
Вход в пункт из режима измерения кнопкой 1—1 , увеличение значения на 1 кнопкой 1, Г*)2 переход к следующей цифре 11 . После ввода последней цифры идет проверка пароля: при правильно введенном пароле -переход в меню режима программирования, при неправильном - переход в режим измерения. | ||
|
l d |
Параметры индикации. |
f*l2 Выбор пункта 1—1 [*? Переключение между пунктами меню 11 | ||
|
l.l t |
Период обновления индикации. Допустимое значение: 0.1 .. 10.0 с |
f*l2 Выбор пункта 1—1 Установка значения:
[*12
после установки последнего разряда, устанавливается позиция точки кнопкой I—1 Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||
|
1.2 d |
Положение десятичной точки. |
[*12 Выбор пункта 1—1 Переключение между пунктами меню 1—J | ||
|
0000. |
Позиция точки 0 |
f*l2 Выбор пункта 1—J Переключение между пунктами меню 1—J | ||
|
000.0 |
Позиция точки 1 | |||
|
00.00 |
Позиция точки 2 | |||
|
0.000 |
Позиция точки 3 | |||
|
AUtO |
Автопозиция точки | |||
|
End |
Выход из текущего меню | |||
|
Продолжение таблица |
Б.1 | ||||
|
Пункт меню |
Подпункт меню |
Назначение пункта (подпункта) меню |
Порядок работы с кнопками на приборе | ||
|
первый уровень |
второй уровень | ||||
|
Режим программирования параметров | |||||
|
1 d |
1.3 С |
- |
Выбор шкалы |
г— | |
|
Выбор пункта 1—J Ш1 Переключение между пунктами меню 1—1 | |||||
|
1.3.1.S |
Заказная шкала |
,____2 | |||
|
1.3.2т |
Реальная шкала |
[jjcl Выбор пункта 1—J ш1 Переключение между пунктами меню 1—1 | |||
|
1.3.3.Р |
Процентная шкала | ||||
|
End |
Выход из текущего меню | ||||
|
1.4 и |
Параметры напряжения (тока) |
шкалы |
Выбор пункта 1—1 Переключение между пунктами меню '—1 | ||
|
1.4.1._ |
Нижнее значение шкалы |
реальной |
Выбор пункта 1—1 | ||
|
1.4.2.“ |
Верхнее значение шкалы |
реальной |
Переключение между пунктами меню '—1 | ||
|
1.4.3._ |
Нижнее значение шкалы |
заказной |
Установка значения: | ||
|
1.4.4.“ |
Верхнее значение шкалы |
заказной |
W2
после установки последнего разряда, Пй1 устанавливается позиция точки кнопкой 1—1 Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||
|
End |
Выход из текущего меню |
Ш2 Выбор пункта 1—1 | |||
|
1.5 F |
Параметры шкалы частоты |
Ш2 Выбор пункта 1—1 ГО1 Переключение между пунктами меню 1—1 | |||
|
1.5.1._ |
Нижнее значение шкалы |
реальной |
W2 Выбор пункта 1—1 Ш1 Переключение между пунктами меню 1—1 Установка значения' | ||
|
1.5.2.“ |
Верхнее значение шкалы |
реальной | |||
|
1.5.З.. |
Нижнее значение |
заказной |
ПЯ1 - увеличение значения мигающего разряда 1—1 | ||
|
шкалы | |||||
|
1.5.4.“ |
Верхнее значение шкалы |
заказной |
Пй2 - переход к следующему разряду 1—1 после установки последнего разряда, Ш1 устанавливается позиция точки кнопкой 1—1 | ||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | |||||
|
Продолжение таблица |
Б.1 | |||
|
Пункт меню |
Подпункт меню |
Назначение пункта(подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
1 d |
1.5 F |
End |
Выход из текущего меню |
[*12 Выбор пункта 1J |
|
1.6Р |
Параметр для отображения |
ш2 Выбор пункта 1J ГТ)1 Переключение между пунктами меню 1—1 | ||
|
1.6.1.П |
Основной параметр |
ГТ2 Выбор пункта 1J | ||
|
1.6.2.S |
Второстепенный параметр |
ГТ)1 Переключение между пунктами меню 1—1 | ||
|
End |
Выход из текущего меню |
ГТ)2 Выбор пункта J | ||
|
End |
Выход из текущего меню |
[*12 Выбор пункта —> | ||
|
2 U |
Параметры интерфейса R.S485 |
та2 Выбор пункта 1J ГТ)1 Переключение между пунктами меню 1—1 | ||
|
2.1 А |
■ |
Адрес прибора Допустимое значение: 1 .. 247 |
та2 Выбор пункта —> | |
|
Установка значения: | ||||
та2
| ||||
|
после установки последнего разряда, | ||||
|
устанавливается позиция точки кнопкой 1—1 | ||||
|
Если введенное значение входит в допустимый диапазон — замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||||
|
2.2 b |
- |
Скорость передачи | ||
|
9.6 |
Скорость передачи 9600 бод |
Ы2 Выбор пункта 1—1 ГТ)1 | ||
|
19.2 |
Скорость передачи 19200 бод | |||
|
38.4 |
Скорость передачи 3 8400 бод |
Переключение между пунктами меню I—J | ||
|
57.6 |
Скорость передачи 57600 бод | |||
|
End |
Выход из текущего меню |
f*l2 Выбор пункта 1—1 | ||
|
2.3 Р |
- |
Паритет | ||
|
2.3.l.n |
Без паритета |
Ы2 Выбор пункта 1—1 | ||
|
2.3.2.E |
Четный |
Переключение между пунктами меню 1—1 | ||
|
2.3.3.O |
Нечетный | |||
|
End |
Выход из текущего меню |
та2 Выбор пункта 1J | ||
|
Продолжение таблица |
Б.1 | |||
|
Пункт меню |
Подпункт меню |
Назначение пункта(подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
2 U |
2.4 S |
- |
Стоп-бит | |
|
1 |
1 стоп-бит |
т2 Выбор пункта 1—1 | ||
|
1.5 |
1.5 стоп-бита |
Переключение между пунктами меню 11 | ||
|
2 |
2 стоп-бита | |||
|
End |
Выход из текущего меню |
Выбор пункта 11 | ||
|
End |
Выход из текущего меню |
т2 Выбор пункта 1—1 | ||
|
3 п |
Параметры измерительной части |
Выбор пункта 11 Переключение между пунктами меню I—1 | ||
|
3.1 Р |
- |
Вид измерения | ||
|
3.1.1.С |
Постоянный сигнал |
Г*12 Выбор пункта 11 | ||
|
3.1.2.U |
Переменный сигнал |
Переключение между пунктами меню 11 | ||
|
3.1.3.F |
Частотомер | |||
|
End |
Выход из текущего меню |
Г*12 Выбор пункта 11 | ||
|
3.2 С |
- |
Калибровка входного сигнала | ||
|
3.2.1._ |
Фиксация калибруемой точки 1: -100% д ля постоянного сигнала 3% для переменного сигнала Частотомер не калибруется |
Подать входной сигнал. 2 | ||
|
3.2.2.- |
Фиксация калибруемой точки 2: 0% для постоянного сигнала 50% для переменного сигнала Частотомер не калибруется |
GjTl Выбор пункта 1J Переключение между пунктами меню 11 | ||
|
3.2.3.- |
Фиксация калибруемой точки 1: 100% для постоянного сигнала 100% для переменного сигнала Частотомер не калибруется | |||
|
End |
Выход из текущего меню |
т2 Выбор пункта 11 | ||
|
3.3 t |
Время измерения. Допустимое значение: 200 .. 1000 миллисекунд. |
W2 Выбор пункта 11 Установка значения: ПИ1
Ы2
после установки последнего разряда, устанавливается позиция точки кнопкой 11 | ||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3 ». | ||||
|
Продолжение таблица |
Б.1 | |||
|
Пункт меню |
Подпункт меню |
Назначение пункта(подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
3 п |
3.4 d |
Зона нечувствительности. Допустимое значение: 0 .. 2 в % (от входного сигнала) |
т2 Выбор пункта J Установка значения: ы1
ГО2
после установки последнего разряда, ы1 устанавливается позиция точки кнопкой J Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | |
|
End |
- |
Выход из текущего меню |
ы2 Выбор пункта J | |
|
4 и |
Разное |
га2 Выбор пункта J т1 Переключение между пунктами меню J | ||
|
4.1 Р |
Смена пароля. Допустимое значение: 0 .. 9999 |
т2 Выбор пункта J Установка значения: т1
m2
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||
|
4.2 S |
Вернуть заводские настройки |
т2 Выбор пункта J т1 Переключение между пунктами меню J | ||
|
4.3 d |
Диагностика индикаторов |
т2 Выбор пункта J т1 Переключение между пунктами меню J | ||
|
End |
- |
Выход из текущего меню |
т2 Выбор пункта J | |
|
End |
- |
- |
Выход из меню |
т2 Выбор пункта J |
Таблица Б.2 - Порядок работы с кнопкой для приборов Щх01П
|
Пункт меню |
Подпункт меню |
Назначение пункта (подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
0000 |
Ввод пароля для входа в меню программирования параметров (от 0000 до 9999), Заводская настройка (далее ЗН) - 0 (вход без пароля). |
Вход в пункт из режима измерения кнопкой L—1 , увеличение значения на 1 кнопкой J , ГО2 переход к следующей цифре 1—1 . После ввода последней цифры идет проверка пароля: при правильно введенном пароле -переход в меню режима программирования, при неправильном - переход в режим измерения. | ||
|
1 d |
Параметры индикации. |
Ш2 Выбор пункта 1—1 ы1 Переключение между пунктами меню I—1 | ||
|
1.1 t |
Период обновления индикации. Допустимое значение: 0.1 .. 10.0 с |
W2 Выбор пункта —1 Установка значения: ы1
Ш2
после установки последнего разряда, га1 устанавливается позиция точки кнопкой L—1 Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||
|
1.2 d |
Положение десятичной точки. |
Ш2 Выбор пункта 1—1 Переключение между пунктами меню I—1 | ||
|
0000. |
Позиция точки 0 |
ы2 Выбор пункта L—1 ы1 Переключение между пунктами меню L—> | ||
|
000.0 |
Позиция точки 1 | |||
|
00.00 |
Позиция точки 2 | |||
|
0.000 |
Позиция точки 3 | |||
|
AUtO |
Автопозиция точки | |||
|
End |
Выход из текущего меню | |||
|
1.3 С |
Выбор шкалы |
ы2 Выбор пункта L—1 ы1 Переключение между пунктами меню L—> | ||
|
1.3.l.S |
Заказная шкала |
Пй2 Выбор пункта 1—1 га1 Переключение между пунктами меню i—1 | ||
|
1.3.2.Г |
Реальная шкала | |||
|
1.3.3.Р |
Процентная шкала | |||
|
End |
Выход из текущего меню | |||
|
Пункт меню |
Подпункт меню |
Назначение пункта(подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
1 d |
1.4 и |
Параметры шкалы напряжения (тока) |
т2 Выбор пункта 1—1 ы1 Переключение между пунктами меню 1—1 | |
|
1.4.1._ |
Нижнее значение реальной шкалы |
га2 Выбор пункта 1—' | ||
|
1.4.2“ |
Верхнее значение реальной шкалы |
Переключение между пунктами меню 11 | ||
|
1.4.3._ |
Нижнее значение заказной шкалы |
Установка значения: | ||
|
1.4.4“ |
Верхнее значение заказной шкалы |
Пй2
после установки последнего разряда, устанавливается позиция точки кнопкой 1—> | ||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||||
|
End |
Выход из текущего меню |
f*l2 Выбор пункта 11 | ||
|
1.5 F |
Параметры шкалы частоты |
Выбор пункта 1—> Переключение между пунктами меню 11 | ||
|
1.5.1._ |
Нижнее значение реальной шкалы |
Пй2 Выбор пункта 1—1 | ||
|
1.5.2." |
Верхнее значение реальной шкалы |
Ы1 Переключение между пунктами меню 11 Установка значения:
Пй2
после установки последнего разряда, устанавливается позиция точки кнопкой 11 | ||
|
1.5.3._ |
Нижнее значение заказной шкалы | |||
|
1.5.4." |
Верхнее значение заказной шкалы | |||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||||
|
End |
Выход из текущего меню |
Ы2 Выбор пункта 11 | ||
|
1.6 Р |
Параметр для отображения |
Пй2 Выбор пункта 1' Переключение между пунктами меню 11 | ||
|
1.6.1.П |
Основной параметр |
Пй2 Выбор пункта 1' Переключение между пунктами меню <—1 | ||
|
1.6.2.S |
Второстепенный параметр | |||
Б.2
Пункт меню
|
Подпункт меню | |
|
первый уровень |
второй уровень |
Назначение пункта(подпункта) меню
Порядок работы с кнопками на приборе
Режим программирования параметров
|
1.6Р |
End |
Выход из текущего меню |
Выбор пункта 1' |
|
End |
- |
Выход из текущего меню |
Пй2 Выбор пункта 1' |
|
Параметры интерфейса RS485 |
Выбор пункта 1' [ж!1 Переключение между пунктами меню 1—' | ||
|
2. 1 А |
Адрес прибора Допустимое значение: 1 .. 247 |
га2 Выбор пункта 1' Установка значения:
[ж!2
после установки последнего разряда, [ж!1 устанавливается позиция точки кнопкой 1—' Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3 ». | |
|
2.2 b |
- |
Скорость передачи |
ГО2 Выбор пункта 1—' [ж!1 Переключение между пунктами меню 1—' |
|
9.6 |
Скорость передачи 9600 бод | ||
|
19.2 |
Скорость передачи 19200 бод | ||
|
38.4 |
Скорость передачи 3 8400 бод | ||
|
57.6 |
Скорость передачи 57600 бод | ||
|
End |
Выход из текущего меню |
f*l2 Выбор пункта 1—' | |
|
2.3 Р |
- |
Паритет |
ГО2 Выбор пункта 1—' [ж!1 Переключение между пунктами меню 1—' |
|
2.3.l.n |
Без паритета | ||
|
2.3.2.E |
Четный | ||
|
2.3.3.O |
Нечетный | ||
|
End |
Выход из текущего меню |
f*l2 Выбор пункта 1—' | |
|
2.4 S |
- |
Стоп-бит |
[ж]2 Выбор пункта 1—' [ж!1 Переключение между пунктами меню 1—' |
|
1 |
1 стоп-бит | ||
|
1.5 |
1.5 стоп-бита | ||
|
2 |
2 стоп-бита | ||
|
End |
Выход из текущего меню |
[ж!2 Выбор пункта 1' | |
|
End |
■ |
Выход из текущего меню |
[Ж12 Выбор пункта 1—' |
|
Пункт меню |
Подпункт меню |
Назначение пункта(подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
3 п |
Параметры измерительной части |
Г*12 Выбор пункта 1—J Переключение между пунктами меню 1—1 | ||
|
3.1 Р |
- |
Вид измерения |
Выбор пункта 1— Пй1 Переключение между пунктами меню 1—J | |
|
3.1.1.С |
Постоянный сигнал | |||
|
3.1.2.U |
Переменный сигнал | |||
|
3.1.3.F |
Частотомер | |||
|
End |
Выход из текущего меню |
Пй2 Выбор пункта 1—J | ||
|
3.2 С |
- |
Калибровка входного сигнала |
Подать входной сигнал. [*12 Выбор пункта 1—1 Переключение между пунктами меню 1—1 | |
|
3.2.1._ |
Фиксация калибруемой точки 1: -100% для постоянного сигнала 3% для переменного сигнала Частотомер не калибруется | |||
|
3.2.2.- |
Фиксация калибруемой точки 2: 0% для постоянного сигнала 50% для переменного сигнала Частотомер не калибруется | |||
|
3.2.3.“ |
Фиксация калибруемой точки 1: 100% для постоянного сигнала 100% для переменного сигнала Частотомер не калибруется | |||
|
End |
Выход из текущего меню |
[*12 Выбор пункта 1—1 | ||
|
3.3 t |
Время измерения. Допустимое значение: 200 .. 1000 миллисекунд. |
Выбор пункта 1— Установка значения:
[*12
после установки последнего разряда, устанавливается позиция точки кнопкой 1—J Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||
|
3.4 d |
Зона нечувствительности. Допустимое значение: 0 .. 2 в % (от входного сигнала) |
[*12 Выбор пункта 1—1 Установка значения:
[*12
после установки последнего разряда, устанавливается позиция точки кнопкой 1—J Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||
|
Пункт меню |
Подпункт меню |
Назначение пункта (подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
3 п |
End |
- |
Выход из текущего меню |
Выбор пункта 1J |
|
4 О |
Параметры дискретного выхода |
|*12 Выбор пункта 1J Г*]1 Переключение между пунктами меню 1—> | ||
|
4.1 Р |
Параметр слежения дискретного выхода. Допустимое значение: 0 - основной параметр 1 - второстепенный параметр |
Выбор пункта 1J Переключение между пунктами меню J Установка значения:
f*]2
после установки последнего разряда, устанавливается позиция точки кнопкой 1—J Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||
|
4.2 г |
Режим дискретного выхода. Допустимое значение: 0 - всегда отключен
превышении
превышении |
Выбор пункта 1—J Установка значения: Пй1
f*]2
после установки последнего разряда, Пй1 устанавливается позиция точки кнопкой 1—J Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3 ». | ||
|
4.3 L |
Уровень уставки, задается в процентах. Допустимое значение: 0 .. 200% |
Ш2 Выбор пункта 1—> Установка значения: Пй1
Пй2
после установки последнего разряда, устанавливается позиция точки кнопкой 1—J Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||
|
Пункт меню |
Подпункт меню |
Назначение пункта(подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
4 О |
4.4 Z |
Зона уставки, задается в процентах. Допустимое значение: 0 .. 100% |
[*12 Выбор пункта 1—1 Установка значения:
после установки последнего разряда, f*l1 устанавливается позиция точки кнопкой 1—1 Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | |
|
4.5 d |
Зона возврата, задается в процентах. Допустимое значение: 0 .. 100% |
[*12 Выбор пункта 1—1 Установка значения:
f*l2
после установки последнего разряда, устанавливается позиция точки кнопкой 1—1 Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3 ». | ||
|
4.6 F |
Мигание индикации. Допустимое значение: 0 - выключить мигание 1 - включить мигание при срабатывании дискретного выхода |
[*12 Выбор пункта 1—1 Установка значения: f*?
f*l2
после установки последнего разряда, устанавливается позиция точки кнопкой 1—1 Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||
|
End |
Выход из текущего меню |
f*l2 Выбор пункта 1—1 | ||
|
5 А |
Параметры аналогового выхода |
f*l2 Выбор пункта 1—1 f*? Переключение между пунктами меню 1—1 | ||
|
Пункт меню |
Подпункт меню |
Назначение пункта (подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
5 А |
5.1 Р |
Параметр слежения аналогового выхода. |
т2 Выбор пункта 1—1 | |
|
Допустимое значение: |
Установка значения: | |||
|
0 - основной параметр |
Е1 | |||
|
1 - второстепенный параметр |
- увеличение значения мигающего разряда 1—1 | |||
|
Е2 | ||||
|
- переход к следующему разряду 1—1 после установки последнего разряда, | ||||
|
„е1 | ||||
|
устанавливается позиция точки кнопкой 1—1 | ||||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||||
|
5.2 d |
Диапазон аналогового выхода. Допустимое значение: |
т2 Выбор пункта 1—1 | ||
|
0-0 .. 5 мА (А) |
Установка значения: | |||
|
1 -0.. 20 мА (С) 2-4..20 мА (В) |
- увеличение значения мигающего разряда 1—1 | |||
|
3-0..2.5 .. 5 мА (АР) |
Е2 | |||
|
4-0.. 10.. 20 мА (СР) |
- переход к следующему разряду 1—1 | |||
|
5-4.. 12.. 20 мА (ВР) |
после установки последнего разряда, | |||
|
6--5 ..0.. 5 мА (ЕР) |
„ В1 | |||
|
7 - резерв |
устанавливается позиция точки кнопкой 1—1 | |||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||||
|
5.3 С |
Калибровка аналогового выхода. |
Е2 Выбор пункта 1—1 Е1 Переключение между пунктами меню 1—1 | ||
|
5.3.1._ |
Калибровка точки 1 аналогового выхода. |
Е2 Выбор пункта 1—1 | ||
|
Ввести показания аналогового |
Установка значения: | |||
|
выхода в мА. Допустимое значение: -9999 .. |
Е1 - увеличение значения мигающего разряда 1—1 | |||
|
9999 |
в2 | |||
|
- переход к следующему разряду 1—1 после установки последнего разряда, | ||||
|
„Е1 | ||||
|
устанавливается позиция точки кнопкой 1—’ | ||||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||||
|
Пункт меню |
Подпункт меню |
Назначение пункта(подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
5 А |
5.3.2. |
Калибровка точки 2 |
ы2 Выбор пункта 11 | |
|
аналогового выхода. | ||||
|
Ввести показания аналогового |
Установка значения: | |||
|
выхода в мА. Допустимое значение: -9999 .. |
га1 - увеличение значения мигающего разряда 1 | |||
|
9999 |
ы2 - переход к следующему разряду 1 | |||
|
после установки последнего разряда, | ||||
|
га1 устанавливается позиция точки кнопкой 1 | ||||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||||
|
End |
Выход из текущего меню |
ПЛ2 Выбор пункта 1 | ||
|
5.4 b |
Привязка значений |
Выбор пункта 1 БЯ1 Переключение между пунктами меню 1 | ||
|
5.4.1._ |
Привязка нижнего значения аналогового выхода к |
Ш2 Выбор пункта 1 | ||
|
входному сигналу (реальная |
Установка значения: | |||
|
шкала). Допустимое значение: -9999 .. |
га1 - увеличение значения мигающего разряда 1 | |||
|
9999 |
ш2 - переход к следующему разряду 1 | |||
|
после установки последнего разряда, | ||||
|
Г*11 устанавливается позиция точки кнопкой 1 | ||||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3 ». | ||||
|
5.4.2." |
Привязка верхнего значения аналогового выхода к |
ы2 Выбор пункта 1 | ||
|
входному сигналу (реальная |
Установка значения: | |||
|
шкала). Допустимое значение: -9999 .. |
- увеличение значения мигающего разряда 1 | |||
|
9999 |
ы2 - переход к следующему разряду 11 | |||
|
после установки последнего разряда, | ||||
|
ПЛ1 устанавливается позиция точки кнопкой 1 | ||||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||||
|
End |
Выход из текущего меню |
ы2 Выбор пункта 1 | ||
|
End |
- |
Выход из текущего меню |
Ш2 Выбор пункта 11 | |
|
Пункт меню |
Подпункт меню |
Назначение пункта(подпункта) меню |
Порядок работы с кнопками на приборе | |
|
первый уровень |
второй уровень | |||
|
Режим программирования параметров | ||||
|
6 и |
Разное |
ы2 Выбор пункта 1' Пй1 Переключение между пунктами меню 1’ | ||
|
6.1 Р |
Смена пароля. Допустимое значение: 0 .. 9999 |
ы2 Выбор пункта 1' | ||
|
Установка значения: | ||||
|
Пй1
га2
| ||||
|
Если введенное значение входит в допустимый диапазон - замигает действующее значение. Иначе высветится ошибка вида «Ег 3». | ||||
|
6.2 S |
Вернуть заводские настройки |
Пй2 Выбор пункта 1' Пй1 Переключение между пунктами меню 1’ | ||
|
6.3 d |
Диагностика индикаторов |
ГО2 Выбор пункта 1' Переключение между пунктами меню 1' | ||
|
End |
- |
Выход из текущего меню |
ГО2 Выбор пункта 1’ | |
|
End |
- |
- |
Выход из меню |
ы2 Выбор пункта 1' |
если установлен пароль
Режим показамиии
Измеренное значение
5ПОО-
Функции
®1
®2
®3
кнопку.
Изменение
яркости
Вход 6 меню
Диагностика индикаторов
Ввод пароля
DOOO
Параметры интерфейса RS4B5 в и
Расшифровка обозначений кнопки
Параметры индикации
2
Адрес прибора
Позиция точки: 0
Период обновления индикации
Допустимое значение
10.0 секунд
®2
Допустимое значение1
1 . 247
5.Б
9600 бод
Параметры измерительной части
Калибровка
Продолжение на 2 странице
Постоянный сигнал
Переменный сигнал
Частотомер
Выход
Одиночное нажатие на кнопку
-
- Нажатие на кнопку 2 секунды
-
- Нажатие на кнопку 5 секунд
Положение десятичной точки
®2,rDDQD
-HDD.DD
Позиция точки 1
Позиция точки: 2
Скорость передачи
®2
30.4
19200 бод
ЗВ400 бод
ЗВ. L
Выбор шкалы
13 L
1
Параметры шкалы напряжения(тока)
Параметры шкалы
частоты
15 F
Параметр для отображения
Выход из текущего меню
□ООО
RUED
Позиция точки: 3
А&топозииия
1
Паритет
5 ЗБ End
57600 бад
Выход
,2
®'
End
I.3. !5
I3dr
End
/ЧЕ"
143.
1ЧЧ’
End
15В'
153.
154'
End
Выход
Заказная шкала
Реальная шкала
Процентная шкала
Выход
Нижнее реальной
начение шкалы
Верхнее : реальной
значение шкалы
Нижнее значение заказной
шкалы
Верхнее заказной
значение
шкалы
Выход
Нижнее реальной шкалы
значение
Верхнее реально
значение
шкалы
значение
Нижнее заказной шкалы
Верхнее заказной шкалы
Выход
значение
| Г" | : Основной
ID. сП параметр
j r f“ ■ Второстепенный LO.U. J. параметр
£ f~f Выход
Выход из текущего неню
J J г J.L L
®2
згг-
звз
Фиксация калибруемой точки t -100% для постоянного сигнала 3% для переменного сигнала
Фиксация калибруемой точки 2-0% для постоянного сигнала 50% для переменного сигнала
Фиксация калибруемой точки 3: 100% для постоянного сигнала 100% для переменного сигнала
■34 5
Выход из текущего меню
®2
®2
®2
®2
<зз in
рзре
гззо I Е п d
15
В-
End
Без паритета
Время изнере!
Четный
Нечетный
Выход
1 стоп-бит
1,5 стоп-бита
2 стоп-бита
Выход
•| Выход из текущего меню
I....................................................................................
Допустимое значение- I
-9999 . 9999 |
End
Выход
33 Е
нечувствительности
34 d
Выход из текущего меню
®2
'®2
®2
Допустимое значение:
200 .. 1000 милисекунд
Допустимое значение 0 2 % от входного сигнала
Выход из текущего меню
Начало на 1 странице
Параметры дискретного Выходе
Параметры аналогового Выхода
Расшифровка обозначений кнопки
Одиночное нажатие ма кнопку
-
- Нажатие на кнопку 2 секунЗы
-
- Нажатие на кнопку 5 секунд
Параметр слежение
I......
I
Допустимое. „значение-
О - основной параметр
1 - Второстепенный
Мигание индикацией
Допустимое значение' 0 — нет мигания
1 - есть
Выход из текущего меню
Допустимое значение: О - Всегда отключен
-
1 - Всегда Включен
-
2 - резерВ
-
3 - прямой гистерезис
-
4 - обратный гистерезис
-
5 - логика U-образная
-
6 - логика П-образная
-
7 - Выкл при пре&ышении
-
8 — Вкл при превышении
Допустимое значение-
0.. 200%
Допустимое значение 0 .. 100%
Допустимое, значение-О .. 2%
|®г
Параметр слежения
5. I Р
I®’Диапазон
5.<? d
КалиброВка
5.3 С
|®’Привязка значений
54 Ь
|®’
Выход из текущего меню
End
®2
®2
Выход из текущего меню |
Да.п.уст.и.м.о.е....знамеше.-.
О - основной параметр
1 - Второстепенный
Допустимое значение:
0 - 0 5 мА
-
1 - 0 .. 20 мА
-
2 - 4 .. 20 мА
3-0.25 . 5 мА
-
4 - 0 .. 10 .. 20 мА
-
5 - 4 .. 12 .. 20 мА
-
6 - -5 .. 0 . 5 мА
-
7 - резерв
53 1.
Калибровка тачки 1
КалиброВка тачки 2
End
5.4 1.
5.ЧР ‘
End
Выход
Нижнее значение Верхнее значение
Выход
|®г
Смена пароля
& I р
I®’
Вернуть заводские настройки
БР 5
I®’
Диагностика индикаторов
БЗ d
I®'Выход из
текущего меню
End
Диагностика индикаторов
Выход из текущего меню
Допустимое значение' 0 .. 9999
Возвращает заводские настройки
Выход в режим показаний
Ввести показание аналогового Выхода В мА. Допустимое значение' -9999 . 9999
Привязко относительно реальной шкалы Допустимое значение -9999 .. 9999
Установка значения
«I
1. Устанавливаем значение с помощью ® 0000 (Редактируемая цифра мигает)
Пример Входа меню для установки значения I----------
Период обновления
2. Переход к следующей цифре с помощью Устанавливаем значение с помощью ®1
Q000 (Редактируемая цифра мигает)
I I I
I I
I
Допустимое значение:
0.1 - 10 сек
I
I
I
I
3. Переход к следующей цифре с помощью
<1
Устанавливаем значение с помощью ® ооаа (Редактируемая цифра мигает)
Расшифровка обозначений кнопки
1
- Одиночное нажатие на кнопку
2
-
- Нажатие на кнопку 2 секунды
3
-
- Нажатие на кнопку 5 секунд
EEE
4. Переход к следующей цифре с помощью
Устанавливаем значение с помощью ®1
DEW (Редактируемая цифра мигает)
2
® (точка мигает).
-
5. Переход к установке позиции точки
С помощью ®1 переставляем точку 6 нужную позицию.
2
-
6. Сохраняем значение ®
Если введенное значение входит в диапазон допустимых - замигает действующее значение. Иначе высветится ошибка вида
Е r j
|
Условное обозначение диапазона измерений (Ь*), номинальное значение входного сигнала (AQ |
Контрольна я точка |
Проверяемая отметка в % от номинального значения входного сигнала(х) |
Эталонное значение входного сигнала в единицах измеряемой величины (Nx) |
Допускаемые значения показаний прибора** в единицах измеряемой величины с допуском 0,8 от предела основной погрешности (2V) | |
|
класс точности 0,1*** |
класс точности 0,2*** | ||||
|
1 В 1 А |
1 |
0 |
0,00 |
от -0,002 до 0,002 |
от-0,003 до 0,003 |
|
2 |
20 |
0,20 |
от 0,198 до 0,202 |
от 0,197 до 0,203 | |
|
3 |
40 |
0,40 |
от 0,398 до 0,402 |
от 0,397 до 0,403 | |
|
4 |
50 |
0,50 |
от 0,498 до 0,502 |
от 0,497 до 0,503 | |
|
5 |
60 |
0,60 |
от 0,598 до 0,602 |
от 0,597 до 0,603 | |
|
6 |
80 |
0,80 |
от 0,798 до 0,802 |
от 0,797 до 0,803 | |
|
7 |
100 |
1,00 |
от 0,998 до 1,002 |
от 0,997 до 1,003 | |
|
8 |
120 |
1,20 |
от 1,198 до 1,202 |
от 1,197 до 1,203 | |
|
9 |
-20 |
-0,20 |
от -0,202 до -0,198 |
от-0,203 до -0,197 | |
|
10 |
-40 |
-0,40 |
от -0,402 до -0,398 |
от -0,403 до -0,397 | |
|
11 |
-50 |
-0,50 |
от -0,502 до -0,498 |
от -0,503 до -0,497 | |
|
12 |
-60 |
-0,60 |
от -0,602 до -0,598 |
от-0,603 до -0,597 | |
|
13 |
-80 |
-0,80 |
от -0,802 до -0,798 |
от-0,803 до -0,797 | |
|
14 |
-100 |
-1,00 |
от -1,002 до -0,998 |
от-1,003 до -0,997 | |
|
15 |
-120 |
-1,20 |
от-1,202 до-1,198 |
от-1,203 до-1,197 | |
|
2В 2 мА 2 А |
1 |
0 |
0,00 |
от -0,003 до 0,003 |
от -0,006 до 0,006 |
|
2 |
20 |
0,40 |
от 0,397 до 0,403 |
от 0,394 до 0,406 | |
|
3 |
40 |
0,80 |
от 0,797 до 0,803 |
от 0,794 до 0,806 | |
|
4 |
50 |
1,00 |
от 0,997 до 1,003 |
от 0,994 до 1,006 | |
|
5 |
60 |
1,20 |
от 1,197 до 1,203 |
от 1,194 до 1,206 | |
|
6 |
80 |
1,60 |
от 1,597 до 1,603 |
от 1,594 до 1,606 | |
|
7 |
100 |
2,00 |
от 1,997 до 2,003 |
от 1,994 до 2,006 | |
|
8 |
120 |
2,40 |
от 2,397 до 2,403 |
от 2,394 до 2,406 | |
|
9 |
-20 |
-0,40 |
от -0,403 до -0,397 |
от -0,406 до -0,394 | |
|
10 |
-40 |
-0,80 |
от -0,803 до -0,797 |
от -0,806 до -0,794 | |
|
11 |
-50 |
-1,00 |
от -1,003 до -0,997 |
от-1,006 до-0,994 | |
|
12 |
-60 |
-1,20 |
от-1,203 до-1,197 |
от-1,206 до-1,194 | |
|
13 |
-80 |
-1,60 |
от -1,603 до -1,597 |
от-1,606 до-1,594 | |
|
14 |
-100 |
-2,00 |
от-2,003 до-1,997 |
от-2,006 до-1,994 | |
|
15 |
-120 |
-2,40 |
от -2,403 до -2,397 |
от -2,406 до -2,394 | |
|
Условное обозначение диапазона измерений (Ь*), номинальное значение входного сигнала (М) |
Контрольн ая точка |
Проверяемая отметка в % от номинального значения входного сигнала(х) |
Эталонное значение входного сигнала в единицах измеряемой величины (AQ |
Допускаемые значения показаний прибора** в единицах измеряемой величины с допуском 0,8 от предела основной погрешности (А) | |
|
класс точности 0,1 *** |
класс точности 0,2*** | ||||
|
5 В 5 мА |
1 |
0 |
0,00 |
от -0,008 до 0,008 |
от -0,016 до 0,016 |
|
2 |
20 |
1,00 |
от 0,992 до 1,008 |
от 0,984 до 1,016 | |
|
3 |
40 |
2,00 |
от 1,992 до 2,008 |
от 1,984 до 2,016 | |
|
4 |
50 |
2,50 |
от 2,492 до 2,508 |
от 2,484 до 2,516 | |
|
5 |
60 |
3,00 |
от 2,992 до 3,008 |
от 2,984 до 3,016 | |
|
6 |
80 |
4,00 |
от 3,992 до 4,008 |
от 3,984 до 4,016 | |
|
7 |
100 |
5,00 |
от 4,992 до 5,008 |
от 4,984 до 5,016 | |
|
8 |
120 |
6,00 |
от 5,992 до 6,008 |
от 5,984 до 6,016 | |
|
9 |
-20 |
-1,00 |
от -1,008 до -0,992 |
от -1,016 до -0,984 | |
|
10 |
-40 |
-2,00 |
от -2,008 до -1,992 |
от -2,016 до -1,984 | |
|
11 |
-50 |
-2,50 |
от -2,508 до -2,492 |
от -2,516 до -2,484 | |
|
12 |
-60 |
-3,00 |
от-3,008 до -2,992 |
от -3,016 до -2,984 | |
|
13 |
-80 |
-4,00 |
от -4,008 до -3,992 |
от -4,016 до -3,984 | |
|
14 |
-100 |
-5,00 |
от -5,008 до -4,992 |
от -5,016 до -4,984 | |
|
15 |
-120 |
-6,00 |
от -6,008 до -5,992 |
от -6,016 до -5,984 | |
|
10 В 10 мА |
1 |
0 |
0,00 |
от -0,016 до 0,016 |
от -0,032 до 0,032 |
|
2 |
20 |
2,00 |
от 1,984 до 2,016 |
от 1,968 до 2,032 | |
|
3 |
40 |
4,00 |
от 3,984 до 4,016 |
от 3,968 до 4,032 | |
|
4 |
50 |
5,00 |
от 4,984 до 5,016 |
от 4,968 до 5,032 | |
|
5 |
60 |
6,00 |
от 5,984 до 6,016 |
от 5,968 до 6,032 | |
|
6 |
80 |
8,00 |
от 7,984 до 8,016 |
от 7,968 до 8,032 | |
|
7 |
100 |
10,00 |
от 9,984 до 10,02 |
от 9,97 до 10,03 | |
|
8 |
120 |
12,00 |
от 11,98 до 12,02 |
от 11,97 до 12,03 | |
|
9 |
-20 |
-2,00 |
от -2,016 до -1,984 |
от-2,032 до-1,968 | |
|
10 |
-40 |
-4,00 |
от-4,016 до -3,984 |
от-4,032 до -3,968 | |
|
11 |
-50 |
-5,00 |
от -5,016 до -4,984 |
от -5,032 до -4,968 | |
|
12 |
-60 |
-6,00 |
от -6,016 до -5,984 |
от-6,032 до-5,968 | |
|
13 |
-80 |
-8,00 |
от -8,016 до -7,984 |
от -8,032 до -7,968 | |
|
14 |
-100 |
-10,00 |
от-10,02 до -9,984 |
от -10,03 до -9,968 | |
|
15 |
-120 |
-12,00 |
от -12,02 до -11,98 |
от -12,03 до -11,97 | |
|
2...10В |
1 |
0 |
2,00 |
от 1,994 до 2,006 |
от 1,987 до 2,013 |
|
2 |
20 |
3,60 |
от 3,594 до 3,606 |
от 3,587 до 3,613 | |
|
3 |
40 |
5,20 |
от 5,194 до 5,206 |
от 5,187 до 5,213 | |
|
4 |
50 |
6,00 |
от 5,994 до 6,006 |
от 5,987 до 6,013 | |
|
5 |
60 |
6,80 |
от 6,794 до 6,806 |
от 6,787 до 6,813 | |
|
6 |
80 |
8,40 |
от 8,394 до 8,406 |
от 8,387 до 8,413 | |
|
7 |
100 |
10,00 |
от 9,994 до 10,006 |
от 9,987 до 10,01 | |
|
8 |
120 |
11,60 |
от 11,59 до 11,61 |
от 11,59 до 11,61 | |
|
9 |
-20 |
0,40 |
от 0,394 до 0,406 |
от 0,387 до 0,413 | |
|
Условное обозначение диапазона измерений (Ь*), номинальное значение входного сигнала (М) |
Контрол ьная точка |
Проверяемая отметка в % от номинального значения входного сигнала (х) |
Эталонное значение входного сигнала в единицах измеряемой величины (Ах) |
Допускаемые значения показаний прибора** в единицах измеряемой величины с допуском 0,8 от предела основной погрешности (А) | |
|
класс точности 0,1*** |
класс точности 0,2*** | ||||
|
20 В 20 мА |
1 |
0 |
0,00 |
от -0,032 до 0,032 |
от -0,064 до 0,064 |
|
2 |
20 |
4,00 |
от 3,968 до 4,032 |
от 3,936 до 4,064 | |
|
3 |
40 |
8,00 |
от 7,968 до 8,032 |
от 7,936 до 8,064 | |
|
4 |
50 |
10,00 |
от 9,968 до 10,032 |
от 9,936 до 10,064 | |
|
5 |
60 |
12,00 |
от 11,97 до 12,03 |
от 11,936 до 12,064 | |
|
6 |
80 |
16,00 |
от 15,97 до 16,03 |
от 15,936 до 16,064 | |
|
7 |
100 |
20,00 |
от 19,97 до 20,03 |
от 19,936 до 20,064 | |
|
8 |
120 |
24,00 |
от 23,97 до 24,03 |
от 23,936 до 24,064 | |
|
9 |
-20 |
-4,00 |
от -4,032 до -3,968 |
от-4,064 до-3,936 | |
|
10 |
-40 |
-8,00 |
от -8,032 до -7,968 |
от-8,064 до-7,936 | |
|
И |
-50 |
-10,00 |
от -10,03 до -9,968 |
от-10,064 до-9,936 | |
|
12 |
-60 |
-12,00 |
от -12,03 до -11,97 |
от-12,06 до-11,94 | |
|
13 |
-80 |
-16,00 |
от -16,03 до -15,97 |
от-16,06 до-15,94 | |
|
14 |
-100 |
-20,00 |
от -20,03 до -19,97 |
от-20,06 до-19,94 | |
|
15 |
-120 |
-24,00 |
от-24,03 до-23,97 |
от -24,06 до -23,94 | |
|
4...20 мА |
1 |
0 |
4,00 |
от 3,987 до 4,013 |
от 3,974 до 4,026 |
|
2 |
20 |
7,20 |
от 7,19 до 7,213 |
от 7,174 до 7,226 | |
|
3 |
40 |
10,40 |
от 10,39 до 10,41 |
от 10,37 до 10,43 | |
|
4 |
50 |
12,00 |
от 11,99 до 12,01 |
от 11,97 до 12,03 | |
|
5 |
60 |
13,60 |
от 13,59 до 13,61 |
от 13,57 до 13,63 | |
|
6 |
80 |
16,80 |
от 16,79 до 16,81 |
от 16,77 до 16,83 | |
|
7 |
100 |
20,00 |
от 19,99 до 20,01 |
от 19,97 до 20,03 | |
|
8 |
120 |
23,20 |
от 23,19 до 23,21 |
от 23,17 до 23,23 | |
|
9 |
-20 |
0,80 |
от 0,787 до 0,813 |
от 0,774 до 0,826 | |
|
50 В 50 мА |
1 |
0 |
0,00 |
от -0,08 до 0,08 |
от-0,16 до 0,16 |
|
2 |
20 |
10,00 |
от 9,92 до 10,08 |
от 9,84 до 10,16 | |
|
3 |
40 |
20,00 |
от 19,92 до 20,08 |
от 19,84 до 20,16 | |
|
4 |
50 |
25,00 |
от 24,92 до 25,08 |
от 24,84 до 25,16 | |
|
5 |
60 |
30,00 |
от 29,92 до 30,08 |
от 29,84 до 30,16 | |
|
6 |
80 |
40,00 |
от 39,92 до 40,08 |
от 39,84 до 40,16 | |
|
7 |
100 |
50,00 |
от 49,92 до 50,08 |
от 49,84 до 50,16 | |
|
8 |
120 |
60,00 |
от 59,92 до 60,08 |
от 59,84 до 60,16 | |
|
9 |
-20 |
-10,00 |
от -10,08 до -9,92 |
от-10,16 до-9,84 | |
|
10 |
-40 |
-20,00 |
от -20,08 до -19,92 |
от-20,16 до-19,84 | |
|
11 |
-50 |
-25,00 |
от -25,08 до -24,92 |
от-25,16 до-24,84 | |
|
12 |
-60 |
-30,00 |
от -30,08 до -29,92 |
от-30,16 до-29,84 | |
|
13 |
-80 |
-40,00 |
от -40,08 до -39,92 |
от-40,16 до-39,84 | |
|
14 |
-100 |
-50,00 |
от -50,08 до -49,92 |
от-50,16 до-49,84 | |
|
15 |
-120 |
-60,00 |
от -60,08 до -59,92 |
от-60,16 до-59,84 | |
|
Условное обозначение диапазона измерений (Ь*), номинальное значение входного сигнала (Nk) |
Контро льная точка |
Проверяемая отметка в % от номинального значения входного сигнала (х) |
Эталонное значение входного сигнала в единицах измеряемой величины (Nx) |
Допускаемые значения показаний прибора** в единицах измеряемой величины с допуском 0,8 от предела основной погрешности (N) | |
|
класс точности 0,1*** |
класс точности 0,2*** | ||||
|
60 мВ |
1 |
0 |
0,00 |
от -0,096 до 0,096 |
от -0,192 до 0,192 |
|
2 |
20 |
12,00 |
от 11,90 до 12,01 |
от 11,81 до 12,19 | |
|
3 |
40 |
24,00 |
от 23,90 до 24,01 |
от 23,81 до 24,19 | |
|
4 |
50 |
30,00 |
от 29,90 до 30,01 |
от 29,81 до 30,19 | |
|
5 |
60 |
36,00 |
от 35,90 до 36,01 |
от 35,81 до 36,19 | |
|
6 |
80 |
48,00 |
от 47,90 до 48,01 |
от 47,81 до 48,19 | |
|
7 |
100 |
60,00 |
от 59,90 до 60,01 |
от 59,81 до 60,19 | |
|
8 |
120 |
72,00 |
от 71,90 до 72,01 |
от 71,81 до 72,19 | |
|
9 |
-20 |
-12,00 |
от -12,01 до -11,90 |
от -12,19 до -11,81 | |
|
10 |
-40 |
-24,00 |
от-24,01 до-23,90 |
от -24,19 до -23,81 | |
|
И |
-50 |
-30,00 |
от-30,01 до-29,90 |
от -30,19 до -29,81 | |
|
12 |
-60 |
-36,00 |
от-36,01 до-35,90 |
от -36,19 до -35,81 | |
|
13 |
-80 |
-48,00 |
от-48,01 до-47,90 |
от -48,19 до -47,81 | |
|
14 |
-100 |
-60,00 |
от-60,01 до-59,90 |
от -60,19 до -59,81 | |
|
15 |
-120 |
-72,00 |
от -72,01 до -71,90 |
от-72,19 до -71,81 | |
|
75 мВ |
1 |
0 |
0,00 |
от -0,12 до 0,12 |
от -0,24 до 0,24 |
|
2 |
20 |
15,00 |
от 14,88 до 15,12 |
от 14,76 до 15,24 | |
|
3 |
40 |
30,00 |
от 29,88 до 30,12 |
от 29,76 до 30,24 | |
|
4 |
50 |
37,50 |
от 37,38 до 37,62 |
от 37,26 до 37,74 | |
|
5 |
60 |
45,00 |
от 44,88 до 45,12 |
от 44,76 до 45,24 | |
|
6 |
80 |
60,00 |
от 59,88 до 60,12 |
от 59,76 до 60,24 | |
|
7 |
100 |
75,00 |
от 74,88 до 75,12 |
от 74,76 до 75,24 | |
|
8 |
120 |
90,00 |
от 89,88 до 90,12 |
от 89,76 до 90,24 | |
|
9 |
-20 |
-15,00 |
от -15,12 до -14,88 |
от -15,24 до -14,76 | |
|
10 |
-40 |
-30,00 |
от -30,12 до -29,88 |
от -30,24 до -29,76 | |
|
11 |
-50 |
-37,50 |
от -37,62 до-37,38 |
от -37,74 до -37,26 | |
|
12 |
-60 |
-45,00 |
от -45,12 до -44,88 |
от -45,24 до -44,76 | |
|
13 |
-80 |
-60,00 |
от -60,12 до -59,88 |
от -60,24 до -59,76 | |
|
14 |
-100 |
-75,00 |
от -75,12 до -74,88 |
от -75,24 до -74,76 | |
|
15 |
-120 |
-90,00 |
от -90,12 до-89,88 |
от -90,24 до -89,76 | |
|
100 мВ 100 В 100 мА |
1 |
0 |
0,00 |
от -0,16 до 0,16 |
от -0,32 до 0,32 |
|
2 |
20 |
20,00 |
от 19,84 до 20,16 |
от 19,68 до 20,32 | |
|
3 |
40 |
40,00 |
от 39,84 до 40,16 |
от 39,68 до 40,32 | |
|
4 |
50 |
50,00 |
от 49,84 до 50,16 |
от 49,68 до 50,32 | |
|
5 |
60 |
60,00 |
от 59,84 до 60,16 |
от 59,68 до 60,32 | |
|
6 |
80 |
80,00 |
от 79,84 до 80,16 |
от 79,68 до 80,32 | |
|
7 |
100 |
100,00 |
от 99,84 до 100,2 |
от 99,68 до 100,3 | |
|
8 |
120 |
120,00 |
от 119,9 до 120,2 |
от 119,7 до 120,3 | |
|
9 |
-20 |
-20,00 |
от -20,16 до -19,84 |
от -20,32 до -19,68 | |
|
10 |
-40 |
-40,00 |
от -40,16 до -39,84 |
от -40,32 до -39,68 | |
|
11 |
-50 |
-50,00 |
от -50,16 до -49,84 |
от -50,32 до -49,68 | |
|
12 |
-60 |
-60,00 |
от -60,16 до -59,84 |
от -60,32 до -59,68 | |
|
13 |
-80 |
-80,00 |
от -80,16 до -79,84 |
от -80,32 до -79,68 | |
|
14 |
-100 |
-100,00 |
от-100,2 до-99,84 |
от-100,3 до-99,68 | |
|
15 |
-120 |
-120,00 |
от-120,2 до -119,8 |
от-120,3 до-119,7 | |
|
Условное обозначение диапазона измерений (Ь*), номинальное значение входного сигнала (М) |
Контро льная точка |
Проверяемая отметка в % от номинального значения входного сигнала (х) |
Эталонное значение входного сигнала в единицах измеряемой величины (Nx) |
Допускаемые значения показаний прибора** в единицах измеряемой величины с допуском 0,8 от предела основной погрешности (N) | |
|
класс точности 0,1*** |
класс точности 0,2*** | ||||
|
150 мВ |
1 |
0 |
0,00 |
от -0,24 до 0,24 |
от -0,48 до 0,48 |
|
2 |
20 |
30,00 |
от 29,76 до 30,24 |
от 29,52 до 30,48 | |
|
3 |
40 |
60,00 |
от 59,76 до 60,24 |
от 59,52 до 60,48 | |
|
4 |
50 |
75,00 |
от 74,76 до 75,24 |
от 74,52 до 75,48 | |
|
5 |
60 |
90,00 |
от 89,76 до 90,24 |
от 89,52 до 90,48 | |
|
6 |
80 |
120,00 |
от 119,8 до 120,2 |
от 119,5 до 120,5 | |
|
7 |
100 |
150,00 |
от 149,8 до 150,2 |
от 149,5 до 150,5 | |
|
8 |
120 |
180,00 |
от 179,8 до 180,2 |
от 179,5 до 180,5 | |
|
9 |
-20 |
-30,00 |
от -30,24 до -29,76 |
от -30,48 до -29,52 | |
|
10 |
-40 |
-60,00 |
от -60,24 до -59,76 |
от -60,48 до -59,52 | |
|
11 |
-50 |
-75,00 |
от -75,24 до -74,76 |
от -75,48 до -74,52 | |
|
12 |
-60 |
-90,00 |
от -90,24 до -89,76 |
от -90,48 до -89,52 | |
|
13 |
-80 |
-120,00 |
от -120,2 до -119,8 |
от -120,5 до -119,5 | |
|
14 |
-100 |
-150,00 |
от -150,2 до -149,8 |
от -150,5 до -149,5 | |
|
15 |
-120 |
-180,00 |
от -180,2 до -179,8 |
от -180,5 до -179,5 | |
|
200 мВ 200 В 200 мА |
1 |
0 |
0,00 |
от -0,32 до 0,32 |
от -0,64 до 0,64 |
|
2 |
20 |
40,00 |
от 39,68 до 40,32 |
от 39,36 до 40,64 | |
|
3 |
40 |
80,00 |
от 79,68 до 80,32 |
от 79,36 до 80,64 | |
|
4 |
50 |
100,00 |
от 99,68 до 100,3 |
от 99,36 до 100,6 | |
|
5 |
60 |
120,00 |
от 119,7 до 120,3 |
от 119,4 до 120,6 | |
|
6 |
80 |
160,00 |
от 159,7 до 160,3 |
от 159,4 до 160,6 | |
|
7 |
100 |
200,00 |
от 199,7 до 200,3 |
от 199,4 до 200,6 | |
|
8 |
120 |
240,00 |
от 239,7 до 240,3 |
от 239,4 до 240,6 | |
|
9 |
-20 |
-40,00 |
от -40,32 до -39,68 |
от -40,64 до -39,36 | |
|
10 |
-40 |
-80,00 |
от -80,32 до -79,68 |
от -80,64 до -79,36 | |
|
И |
-50 |
-100,00 |
от -100,3 до -99,68 |
от -100,6 до -99,36 | |
|
12 |
-60 |
-120,00 |
от-120,3 до-119,7 |
от -120,6 до -119,4 | |
|
13 |
-80 |
-160,00 |
от -160,3 до -159,7 |
от -160,6 до -159,4 | |
|
14 |
-100 |
-200,00 |
от -200,3 до -199,7 |
от -200,6 до -199,4 | |
|
15 |
-120 |
-240,00 |
от-240,3 до-239,7 |
от -240,6 до -239,4 | |
|
250 мВ 250 В |
1 |
0 |
0,00 |
от -0,4 до 0,4 |
от -0,8 до 0,8 |
|
2 |
20 |
50,00 |
от 49,6 до 50,4 |
от 49,2 до 50,8 | |
|
3 |
40 |
100,00 |
от 99,6 до 100,4 |
от 99,2 до 100,8 | |
|
4 |
50 |
125,00 |
от 124,6 до 125,4 |
от 124,2 до 125,8 | |
|
5 |
60 |
150,00 |
от 149,6 до 150,4 |
от 149,2 до 150,8 | |
|
6 |
80 |
200,00 |
от 199,6 до 200,4 |
от 199,2 до 200,8 | |
|
7 |
100 |
250,00 |
от 249,6 до 250,4 |
от 249,2 до 250,8 | |
|
8 |
120 |
300,00 |
от 299,6 до 300,4 |
от 299,2 до 300,8 | |
|
9 |
-20 |
-50,00 |
от -50,4 до -49,6 |
от -50,8 до -49,2 | |
|
10 |
-40 |
-100,00 |
от -100,4 до -99,6 |
от -100,8 до -99,2 | |
|
И |
-50 |
-125,00 |
от -125,4 до -124,6 |
от -125,8 до -124,2 | |
|
12 |
-60 |
-150,00 |
от -150,4 до -149,6 |
от -150,8 до -149,2 | |
|
13 |
-80 |
-200,00 |
от -200,4 до -199,6 |
от -200,8 до -199,2 | |
|
14 |
-100 |
-250,00 |
от -250,4 до -249,6 |
от -250,8 до -249,2 | |
|
15 |
-120 |
-300,00 |
от -300,4 до -299,6 |
от -300,8 до -299,2 | |
|
Условное обозначение диапазона измерений (Ь*), номинальное значение входного сигнала (№) |
Контро льная точка |
Проверяемая отметка в % от номинального значения входного сигнала (х) |
Эталонное значение входного сигнала в единицах измеряемой величины (Nx) |
Допускаемые значения показаний прибора** в единицах измеряемой величины с допуском 0,8 от предела основной погрешности (А) | |
|
класс точности 0,1 * * * |
класс точности 0,2*** | ||||
|
500 мВ 500 В 500 мА |
1 |
0 |
0,00 |
от-0,8 до 0,8 |
от-1,6 до 1,6 |
|
2 |
20 |
100,00 |
от 99,2 до 100,8 |
от 98,4 до 101,6 | |
|
3 |
40 |
200,00 |
от 199,2 до 200,8 |
от 198,4 до 201,6 | |
|
4 |
50 |
250,000 |
от 249,2 до 250,8 |
от 248,4 до 251,6 | |
|
5 |
60 |
300,00 |
от 299,2 до 300,8 |
от 298,4 до 301,6 | |
|
6 |
80 |
400,00 |
от 399,2 до 400,8 |
от 398,4 до 401,6 | |
|
7 |
100 |
500,00 |
от 499,2 до 500,8 |
от 498,4 до 501,6 | |
|
8 |
120 |
600,00 |
от 599,2 до 600,8 |
от 598,4 до 601,6 | |
|
9 |
-20 |
-100,00 |
от -100,8 до -99,2 |
от -101,6 до -98,4 | |
|
10 |
-40 |
-200,00 |
от -200,8 до -199,2 |
от -201,6 до -198,4 | |
|
11 |
-50 |
-250,00 |
от-250,8 до-249,2 |
от -251,6 до -248,4 | |
|
12 |
-60 |
-300,00 |
от -300,8 до -299,2 |
от -301,6 до -298,4 | |
|
13 |
-80 |
-400,00 |
от -400,8 до -399,2 |
от -401,6 до -398,4 | |
|
14 |
-100 |
-500,00 |
от -500,8 до -499,2 |
от -501,6 до -498,4 | |
|
15 |
-120 |
-600,00 |
от -600,8 до -599,2 |
от -601,6 до -598,4 | |
|
750 В |
1 |
0 |
0,00 |
от -1,2 до 1,2 |
от -2,4 до 2,4 |
|
2 |
20 |
150,00 |
от 148,8 до 151,2 |
от 147,6 до 152,4 | |
|
3 |
40 |
300,00 |
от 298,8 до 301,2 |
от 297,6 до 302,4 | |
|
4 |
50 |
375,00 |
от 373,8 до 376,2 |
от 372,6 до 377,4 | |
|
5 |
60 |
450,00 |
от 448,8 до 451,2 |
от 447,6 до 452,4 | |
|
6 |
80 |
600,00 |
от 598,8 до 601,2 |
от 597,6 до 602,4 | |
|
7 |
100 |
750,00 |
от 748,8 до 751,2 |
от 747,6 до 752,4 | |
|
8 |
120 |
900,00 |
от 898,8 до 901,2 |
от 897,6 до 902,4 | |
|
9 |
-20 |
-150,00 |
от -151,2 до -148,8 |
от -152,4 до -147,6 | |
|
10 |
-40 |
-300,00 |
от -301,2 до -298,8 |
от -302,4 до -297,6 | |
|
11 |
-50 |
-375,00 |
от-376,2 до -373,8 |
от-377,4 до -372,6 | |
|
12 |
-60 |
-450,00 |
от -451,2 до -448,8 |
от -452,4 до -447,6 | |
|
13 |
-80 |
-600,00 |
от -601,2 до -598,8 |
от -602,4 до -597,6 | |
|
14 |
-100 |
-750,00 |
от -751,2 до -748,8 |
от -752,4 до -747,6 | |
|
15 |
-120 |
-900,00 |
от -901,2 до -898,8 |
от -902,4 до -897,6 | |
|
1000 мВ 1000 мА |
1 |
0 |
0,00 |
от -1,6 до 1,6 |
от -3,2 до 3,2 |
|
2 |
20 |
200,00 |
от 198,4 до 201,6 |
от 196,8 до 203,2 | |
|
3 |
40 |
400,00 |
от 398,4 до 401,6 |
от 396,8 до 403,2 | |
|
4 |
50 |
500,00 |
от 498,4 до 501,6 |
от 496,8 до 503,2 | |
|
5 |
60 |
600,00 |
от 598,4 до 601,6 |
от 596,8 до 603,2 | |
|
6 |
80 |
800,00 |
от 798,4 до 801,6 |
от 796,8 до 803,2 | |
|
7 |
100 |
1000,00 |
от 998,4 до 1002 |
от 996,8 до 1003 | |
|
8 |
120 |
1200,00 |
от 1198 до 1202 |
от 1197 до 1203 | |
|
9 |
-20 |
-200,00 |
от -201,6 до -198,4 |
от -203,2 до -196,8 | |
|
10 |
-40 |
-400,00 |
от -401,6 до -398,4 |
от -403,2 до -396,8 | |
|
11 |
-50 |
-500,00 |
от -501,6 до -498,4 |
от -503,2 до -496,8 | |
|
12 |
-60 |
-600,00 |
от -601,6 до -598,4 |
от -603,2 до -596,8 | |
|
13 |
-80 |
-800,00 |
от -801,6 до -798,4 |
от -803,2 до -796,8 | |
|
14 |
-100 |
-1000,00 |
от -1002 до -998,4 |
от -1003 до -996,8 | |
|
15 |
-120 |
-1200,00 |
от -1202 до -1198 |
от -1203 до -1197 | |
|
Условное обозначение диапазона измерений (Ь*), номинальное значение входного сигнала (№) |
Контро льная точка |
Проверяемая отметка в % от номинального значения входного сигнала(х) |
Эталонное значение входного сигнала в единицах измеряемой величины (Nx~) |
Допускаемые значения показаний прибора** в единицах измеряемой величины с допуском 0,8 от предела основной погрешности (N) | |
|
класс точности 0,1*** |
класс точности 0,2*** | ||||
|
2000 мВ 2000 мА |
1 |
0 |
0,00 |
от -3,2 до 3,2 |
от -6,4 до 6,4 |
|
2 |
20 |
400,00 |
от 396,8 до 403,2 |
от 393,6 до 406,4 | |
|
3 |
40 |
800,00 |
от 796,8 до 803,2 |
от 793,6 до 806,4 | |
|
4 |
50 |
1000,00 |
от 996,8 до 1003 |
от 993,6 до 1006 | |
|
5 |
60 |
1200,00 |
от 1197 до 1203 |
от 1194 до 1206 | |
|
6 |
80 |
1600,00 |
от 1597 до 1603 |
от 1594 до 1606 | |
|
7 |
100 |
2000,00 |
от 1997 до 2003 |
от 1994 до 2006 | |
|
8 |
120 |
2400,00 |
от 2397 до 2403 |
от 2394 до 2406 | |
|
9 |
-20 |
-400,00 |
от -403,2 до -396,8 |
от -406,4 до -393,6 | |
|
10 |
-40 |
-800,00 |
от -803,2 до -796,8 |
от -806,4 до -793,6 | |
|
11 |
-50 |
-1000,00 |
от -1003 до -996,8 |
от-1006 до -993,6 | |
|
12 |
-60 |
-1200,00 |
от-1203 до-1197 |
от -1206 до -1194 | |
|
13 |
-80 |
-1600,00 |
от -1603 до -1597 |
от-1606 до-1594 | |
|
14 |
-100 |
-2000,00 |
от -2003 до-1997 |
от -2006 до-1994 | |
|
15 |
-120 |
-2400,00 |
от-2403 до-2397 |
от -2406 до -2394 | |
-
* Параметр кода условного обозначения Ща - b- c- d- e- f-g-h.
-
* * Для определения основной погрешности на диапазоне показаний, соответствующем диапазону измерений входного сигнала.
***3начения даны с учетом округления до четырех разрядов.
Примечание - В таблице приведены расчетные значения допускаемых значений, при проверке приборов учитывать установленное на приборе количество знаков после запятой.
Таблица В.2 - Проверка основной погрешности выходных аналоговых сигналовприбора Щ при преобразовании напряжения и силы тока
|
Контрольная точка |
Проверяемая отметка в % от номинального входного сигнала(х) |
Расчетные значения выходного аналогового сигнала, мА |
Допускаемые значения выходного тока, мА, класс точности 0,5, с допуском 0,8 от предела основной погрешности (А) | ||||
|
от 0 до 5 мА |
от 0 до 20 мА |
от 4 до 20 мА |
от 0 до 5 мА |
от 0 до 20 мА |
от 4 до 20 мА | ||
|
1 |
0 |
0 |
0 |
4 |
от 0,00 до 0,02 |
от 0,00 до 0,08 |
от 3,92до 4,08 |
|
2 |
20 |
1 |
4 |
7,2 |
от 0,98 до 1,02 |
от 3,92до 4,08 |
от 7,12 до 7,28 |
|
3 |
40 |
2 |
8 |
10,4 |
от 1,98 до 2,02 |
от 7,92до 8,08 |
от 10,32 до 10,48 |
|
4 |
50 |
2,5 |
10 |
12 |
от 2,48 до 2,52 |
от 9,92 до 10,08 |
от 11,92 до 12,08 |
|
5 |
60 |
3 |
12 |
13,6 |
от 2,98 до 3,02 |
от 11,92 до 12,08 |
от 13,52до 13,68 |
|
6 |
80 |
4 |
16 |
16,8 |
от 3,98 до 4,02 |
от 15,92 до 16,08 |
от 16,72 до 16,88 |
|
7 |
100 |
5 |
20 |
20 |
от 4,98 до 5,02 |
от 19,92 до 20,08 |
от 19,92 до 20,08 |
|
8 |
120 |
6 |
24 |
23,2 |
от 5,98 до 6,02 |
от 23,92до 24,08 |
от 23,12до 23,28 |
|
Контрольная точка |
Проверяемая отметка в % от номинального входного сигнала (х) |
Расчетные значения напряжения на нагрузке, В |
Допускаемые значения напряжения на нагрузке, В, класс точности 0,5, с допуском 0,8 от предела основной погрешности (А) | ||||
|
от 0 до 5 мА |
от 0 до 20 мА |
от 4 до 20 мА |
от 0 до 5 мА, 2,5 кОм |
от 0 до 20 мА, 500 Ом |
от 4 до 20 мА, 500 Ом | ||
|
1 |
0 |
0 |
0 |
2 |
от Одо 0,05 |
от 0,00до 0,04 |
от 1,96 до 2,04 |
|
2 |
20 |
2,5 |
2 |
3,6 |
от 2,45 до 2,55 |
от 1,96до 2,04 |
от 3,56до 3,64 |
|
3 |
40 |
5 |
4 |
5,2 |
от 4,95 до 5,05 |
от 3,96до 4,04 |
от 5,16до 5,24 |
|
4 |
50 |
6,25 |
5 |
6 |
от 6,2до 6,3 |
от 4,96до 5,04 |
от 5,96 до 6,04 |
|
5 |
60 |
7,5 |
6 |
6,8 |
от 7,45 до 7,55 |
от 5,96 до 6,04 |
от 6,76до 6,84 |
|
6 |
80 |
10 |
8 |
8,4 |
от 9,95 до 10,05 |
от 7,96 до 8,04 |
от 8,36до 8,44 |
|
7 |
100 |
12,5 |
10 |
10 |
от 12,45 до 12,55 |
от 9,96 до 10,04 |
от 9,96 до 10,04 |
|
8 |
120 |
15 |
12 |
11,6 |
от 14,95 до 15,05 |
от 11,96 до 12,04 |
от 11,56 до 11,64 |
|
Контрольная точка |
Проверяемая отметка в % от номинального входного сигнала (х) |
Расчетные значения выходного аналогового сигнала, мА |
Допускаемые значения выходного тока, мА, класс точности 0,5, с допуском 0,8 от предела основной погрешности (N) | ||||
|
0...2,5 ... 5 мА |
0...10... 20 мА |
4...12... 20 мА |
0...2,5...5 мА |
0...10...20 мА |
4. ..12...20 мА | ||
|
1 |
-120 |
0 |
0 |
2,4 |
от 0,00до 0,00 |
от 0,00 до 0,00 |
от 2,32до 2,48 |
|
2 |
-100 |
0 |
0 |
4 |
от 0,00до 0,02 |
от 0,00 до 0,08 |
от 3,92до 4,08 |
|
3 |
-80 |
0,5 |
2 |
5,6 |
от 0,48до 0,52 |
от 1,92 до 2,08 |
от 5,52до 5,68 |
|
4 |
-60 |
1 |
4 |
7,2 |
от 0,98 до 1,02 |
от 3,92до 4,08 |
от 7,12до 7,28 |
|
5 |
-50 |
1,25 |
5 |
8 |
от 1,23 до 1,27 |
от 4,92до 5,08 |
от 7,92до 8,08 |
|
6 |
-40 |
1,5 |
6 |
8,8 |
от 1,48до 1,52 |
от 5,92до 6,08 |
от 8,72до 8,88 |
|
7 |
-20 |
2 |
8 |
10,4 |
от 1,98 до 2,02 |
от 7,92 до 8,08 |
от 10,32до 10,48 |
|
8 |
0 |
2,5 |
10 |
12 |
от 2,48до 2,52 |
от 9,92 до 10,08 |
от 11,92 до 12,08 |
|
9 |
20 |
3 |
12 |
13,6 |
от 2,98до 3,02 |
от 11,92до 12,08 |
от 13,52до 13,68 |
|
10 |
40 |
3,5 |
14 |
15,2 |
от 3,48до 3,52 |
от 13,92до 14,08 |
от 15,12до 15,28 |
|
11 |
50 |
3,75 |
15 |
16 |
от 3,73до 3,77 |
от 14,92 до 15,08 |
от 15,92 до 16,08 |
|
12 |
60 |
4 |
16 |
16,8 |
от 3,98до 4,02 |
от 15,92до 16,08 |
от 16,72 до 16,88 |
|
13 |
80 |
4,5 |
18 |
18,4 |
от 4,48до 4,52 |
от 17,92до 18,08 |
от 18,32 до 18,48 |
|
14 |
100 |
5 |
20 |
20 |
от 4,98до 5,02 |
от 19,92до 20,08 |
от 19,92до 20,08 |
|
15 |
120 |
5,5 |
22 |
21,6 |
от 5,48до 5,52 |
от 21,92 до 22,08 |
от 21,52до 21,68 |
|
Контрольная точка |
Проверяемая отметка в % от номинального входного сигнала(х) |
Расчетные значения напряжения на нагрузке, В |
Допускаемые значения напряжения на нагрузке, В, класс точности 0,5, с допуском 0,8 от предела основной погрешности (N) | ||||
|
0...2,5 ... 5 мА |
0...10... 20 мА |
4... 12... 20 мА |
0...2,5...5 мА 2,5 кОм |
0...10...20 мА 500 Ом |
4. ..12...20 мА 500 Ом | ||
|
1 |
-120 |
0 |
0 |
1,2 |
от Одо 0 |
от 0,00 до 0,00 |
от 1,16 до 1,24 |
|
2 |
-100 |
0 |
0 |
2 |
от Одо 0,05 |
от 0,00 до 0,04 |
от 1,96 до 2,04 |
|
3 |
-80 |
1,25 |
1 |
2,8 |
от 1,2 до 1,3 |
от 0,96 до 1,04 |
от 2,76до 2,84 |
|
4 |
-60 |
2,5 |
2 |
3,6 |
от 2,45 до 2,55 |
от 1,96до 2,04 |
от 3,56до 3,64 |
|
5 |
-50 |
3,125 |
2,5 |
4 |
от 3,075 до 3,175 |
от 2,46до 2,54 |
от 3,96до 4,04 |
|
6 |
-40 |
3,75 |
3 |
4,4 |
от 3,7до 3,8 |
от 2,96 до 3,04 |
от 4,36до 4,44 |
|
7 |
-20 |
5 |
4 |
5,2 |
от 4,95 до 5,05 |
от 3,96 до 4,04 |
от 5,16до 5,24 |
|
8 |
0 |
6,25 |
5 |
6 |
от 6,2 до 6,3 |
от 4,96 до 5,04 |
от 5,96до 6,04 |
|
9 |
20 |
7,5 |
6 |
6,8 |
от 7,45 до 7,55 |
от 5,96до 6,04 |
от 6,76до 6,84 |
|
10 |
40 |
8,75 |
7 |
7,6 |
от 8,7 до 8,8 |
от 6,96до 7,04 |
от 7,56до 7,64 |
|
11 |
50 |
9,375 |
7,5 |
8 |
от 9,325до 9,425 |
от 7,46 до 7,54 |
от 7,96 до 8,04 |
|
12 |
60 |
10 |
8 |
8,4 |
от 9,95 до 10,05 |
от 7,96 до 8,04 |
от 8,36до 8,44 |
|
13 |
80 |
11,25 |
9 |
9,2 |
от 11,2 до 11,3 |
от 8,96 до 9,04 |
от 9,16 до 9,24 |
|
14 |
100 |
12,5 |
10 |
10 |
от 12,45 до 12,55 |
от 9,96до 10,04 |
от 9,96 до 10,04 |
|
15 |
120 |
13,75 |
И |
10,8 |
от 13,7 до 13,8 |
от 10,96 до 11,04 |
от 10,76до 10,84 |
|
Условное обозначение диапазона измерений (bl*), номинальное значение входного сигнала (М) |
Контрол ьная точка |
Проверяемая отметка в % от номинального значения входного сигнала(х) |
Эталонное значение входного сигнала в единицах измеряемой величины (Nx) |
Допускаемые зна прибора**, в един величины с допусь основной пог |
чения показаний ицах измеряемой сом 0,8 от предела эешности (N) |
|
класс точности 0,2*** |
класс точности 0,5*** | ||||
|
1 в, 1 А |
1 |
2 |
0,02 |
от 0,018 до 0,022 |
от 0,016 до 0,024 |
|
2 |
20 |
0,2 |
от 0,198 до 0,202 |
от 0,196 до 0,204 | |
|
3 |
40 |
0,4 |
от 0,398 до 0,402 |
от 0,396 до 0,404 | |
|
4 |
50 |
0,5 |
от 0,498 до 0,502 |
от 0,496 до 0,504 | |
|
5 |
60 |
0,6 |
от 0,598 до 0,602 |
от 0,596 до 0,604 | |
|
6 |
80 |
0,8 |
от 0,798 до 0,802 |
от 0,796 до 0,804 | |
|
7 |
100 |
1,0 |
от 0,998 до 1,002 |
от 0,996 до 1,004 | |
|
8 |
120 |
1,2 |
от 1,198 до 1,202 |
от 1,196 до 1,204 | |
|
2 В, 2 мА, 2 А |
1 |
2 |
0,04 |
от 0,037 до 0,043 |
от 0,032 до 0,048 |
|
2 |
20 |
0,4 |
от 0,397 до 0,403 |
от 0,392 до 0,408 | |
|
3 |
40 |
0,8 |
от 0,797 до 0,803 |
от 0,792 до 0,808 | |
|
4 |
50 |
1,0 |
от 0,997 до 1,003 |
от 0,992 до 1,008 | |
|
5 |
60 |
1,2 |
от 1,197 до 1,203 |
от 1,192 до 1,208 | |
|
6 |
80 |
1,6 |
от 1,597 до 1,603 |
от 1,592 до 1,608 | |
|
7 |
100 |
2 |
от 1,997 до 2,003 |
от 1,992 до 2,008 | |
|
8 |
120 |
2,4 |
от 2,397 до 2,403 |
от 2,392 до 2,408 | |
|
5 В, 5 мА, 5 А |
1 |
2 |
0,1 |
от 0,092 до 0,108 |
от 0,080 до 0,120 |
|
2 |
20 |
1 |
от 0,992 до 1,008 |
от 0,980 до 1,020 | |
|
3 |
40 |
2 |
от 1,992 до 2,008 |
от 1,980 до 2,020 | |
|
4 |
50 |
2,5 |
от 2,492 до 2,508 |
от 2,480 до 2,520 | |
|
5 |
60 |
3 |
от 2,992 до 3,008 |
от 2,980 до 3,020 | |
|
6 |
80 |
4 |
от 3,992 до 4,008 |
от 3,980 до 4,020 | |
|
7 |
100 |
5 |
от 4,992 до 5,008 |
от 4,980 до 5,020 | |
|
8 |
120 |
6 |
от 5,992 до 6,008 |
от 5,980 до 6,020 | |
|
10 В, 10 мА |
1 |
2 |
0,2 |
от 0,184 до 0,216 |
от 0,16 до 0,24 |
|
2 |
20 |
2 |
от 1,984 до 2,016 |
от 1,96 до 2,04 | |
|
3 |
40 |
4 |
от 3,984 до 4,016 |
от 3,96 до 4,04 | |
|
4 |
50 |
5 |
от 4,984 до 5,016 |
от 4,96 до 5,04 | |
|
5 |
60 |
6 |
от 5,984 до 6,016 |
от 5,96 до 6,04 | |
|
6 |
80 |
8 |
от 7,984 до 8,016 |
от 7,96 до 8,04 | |
|
7 |
100 |
10 |
от 9,984 до 10,02 |
от 9,96 до 10,04 | |
|
8 |
120 |
12 |
от 11,98 до 12,02 |
от 11,96 до 12,04 | |
|
20 В, 20 мА |
1 |
2 |
0,4 |
от 0,368 до 0,432 |
от 0,32 до 0,48 |
|
2 |
20 |
4 |
от 3,968 до 4,032 |
от 3,92 до 4,08 | |
|
3 |
40 |
8 |
от 7,968 до 8,032 |
от 7,92 до 8,08 | |
|
4 |
50 |
10 |
от 9,968 до 10,03 |
от 9,92 до 10,08 | |
|
5 |
60 |
12 |
от 11,97 до 12,03 |
от 11,92 до 12,08 | |
|
6 |
80 |
16 |
от 15,97 до 16,03 |
от 15,92 до 16,08 | |
|
7 |
100 |
20 |
от 19,97 до 20,03 |
от 19,92 до 20,08 | |
|
8 |
120 |
24 |
от 23,97 до 24,03 |
от 23,92 до 24,08 |
|
Условное обозначение диапазона измерений (Ы*), номинальное значение входного сигнала (№) |
Контрольная точка |
Проверяемая отметка в % от номинального значения входного сигнала (х) |
Эталонное значение входного сигнала в единицах измеряемой величины (Nx~) |
Допускаемые зна прибора**, в един величины с допусь основной пог |
чения показаний ицах измеряемой сом 0,8 от предела эешности (А) |
|
класс точности 0,2*** |
класс точности 0,5*** | ||||
|
50 В, 50 мА |
1 |
2 |
1 |
от 0,92 до 1,08 |
от 0,80 до 1,20 |
|
2 |
20 |
10 |
от 9,92 до 10,08 |
от 9,80 до 10,20 | |
|
3 |
40 |
20 |
от 19,92 до 20,08 |
от 19,80 до 20,20 | |
|
4 |
50 |
25 |
от 24,92 до 25,08 |
от 24,80 до 25,20 | |
|
5 |
60 |
30 |
от 29,92 до 30,08 |
от 29,80 до 30,20 | |
|
6 |
80 |
40 |
от 39,92 до 40,08 |
от 39,80 до 40,20 | |
|
7 |
100 |
50 |
от 49,92 до 50,08 |
от 49,80 до 50,20 | |
|
8 |
120 |
60 |
от 59,92 до 60,08 |
от 59,80 до 60,20 | |
|
100 мВ, 100 В, 100 мА |
1 |
2 |
2 |
от 1,84 до 2,16 |
от 1,6 до 2,4 |
|
2 |
20 |
20 |
от 19,84 до 20,16 |
от 19,6 до 20,4 | |
|
3 |
40 |
40 |
от 39,84 до 40,16 |
от 39,6 до 40,4 | |
|
4 |
50 |
50 |
от 49,84 до 50,16 |
от 49,6 до 50,4 | |
|
5 |
60 |
60 |
от 59,84 до 60,16 |
от 59,6 до 60,4 | |
|
6 |
80 |
80 |
от 79,84 до 80,16 |
от 79,6 до 80,4 | |
|
7 |
100 |
100 |
от 99,84 до 100,2 |
от 99,6 до 100,4 | |
|
8 |
120 |
120 |
от 119,9 до 120,2 |
от 119,6 до 120,4 | |
|
150 мВ ИОВ |
1 |
2 |
3 |
от 2,76 до 3,24 |
от 2,4 до 3,6 |
|
2 |
20 |
30 |
от 29,76 до 30,24 |
от 29,4 до 30,6 | |
|
3 |
40 |
60 |
от 59,76 до 60,24 |
от 59,4 до 60,6 | |
|
4 |
50 |
75 |
от 74,76 до 75,24 |
от 74,4 до 75,6 | |
|
5 |
60 |
90 |
от 89,76 до 90,24 |
от 89,4 до 90,6 | |
|
6 |
80 |
120 |
от 119,8 до 120,2 |
от 119,4 до 120,6 | |
|
7 |
100 |
150 |
от 149,8 до 150,2 |
от 149,4 до 150,6 | |
|
8 |
120 |
180 |
от 179,8 до 180,2 |
от 179,4 до 180,6 | |
|
200 мВ, 200 В, 200 мА |
1 |
2 |
4 |
от 3,68 до 4,32 |
от 3,2 до 4,8 |
|
2 |
20 |
40 |
от 39,68 до 40,32 |
от 39,2 до 40,8 | |
|
3 |
40 |
80 |
от 79,68 до 80,32 |
от 79,2 до 80,8 | |
|
4 |
50 |
100 |
от 99,68 до 100,3 |
от 99,2 до 100,8 | |
|
5 |
60 |
120 |
от 119,7 до 120,3 |
от 119,2 до 120,8 | |
|
6 |
80 |
160 |
от 159,7 до 160,3 |
от 159,2 до 160,8 | |
|
7 |
100 |
200 |
от 199,7 до 200,3 |
от 199,2 до 200,8 | |
|
8 |
120 |
240 |
от 239,7 до 240,3 |
от 239,2 до 240,8 | |
|
250 мВ, 250 В |
1 |
2 |
5 |
от 4,6 до 5,4 |
от 4,0 до 6,0 |
|
2 |
20 |
50 |
от 49,6 до 50,4 |
от 49,0 до 51,0 | |
|
3 |
40 |
100 |
от 99,6 до 100,4 |
от 99,0 до 101,0 | |
|
4 |
50 |
125 |
от 124,6 до 125,4 |
от 124,0 до 126,0 | |
|
5 |
60 |
150 |
от 149,6 до 150,4 |
от 149,0 до 151,0 | |
|
6 |
80 |
200 |
от 199,6 до 200,4 |
от 199,0 до 201,0 | |
|
7 |
100 |
250 |
от 249,6 до 250,4 |
от 249,0 до 251,0 | |
|
8 |
120 |
300 |
от 299,6 до 300,4 |
от 299,0 до 301,0 |
|
Условное обозначение диапазона измерений (Ы*), номинальное значение входного сигнала (М) |
Контрольная точка |
Проверяемая отметка в % от номинального значения входного сигнала(х) |
Эталонное значение входного сигнала в единицах измеряемой величины (Nx) |
Допускаемые значения показаний прибора**, в единицах измеряемой величины с допуском 0,8 от предела основной погрешности (А) | |
|
класс точности 0 2*** |
класс точности 0,5*** | ||||
|
380 В |
1 |
2 |
7,6 |
от 6,96 до 8,24 |
от 6,0 до 9,2 |
|
2 |
20 |
76 |
от 75,36 до 76,64 |
от 74,4 до 77,6 | |
|
3 |
40 |
152 |
от 151,4 до 152,6 |
от 150,4 до 153,6 | |
|
4 |
50 |
190 |
от 189,4 до 190,6 |
от 188,4 до 191,6 | |
|
5 |
60 |
228 |
от 227,4 до 228,6 |
от 226,4 до 229,6 | |
|
6 |
80 |
304 |
от 303,4 до 304,6 |
от 302,4 до 305,6 | |
|
7 |
100 |
380 |
от 379,4 до 380,6 |
от 378,4 до 381,6 | |
|
8 |
120 |
456 |
от 455,4 до 456,6 |
от 454,4 до 457,6 | |
|
500 мВ, 500 В, 500 мА |
1 |
2 |
10 |
от 9,2 до 10,8 |
от 8,0 до 12,0 |
|
2 |
20 |
100 |
от 99,2 до 100,8 |
от 98,0 до 102,0 | |
|
3 |
40 |
200 |
от 199,2 до 200,8 |
от 198,0 до 202,0 | |
|
4 |
50 |
250 |
от 249,2 до 250,8 |
от 248,0 до 252,0 | |
|
5 |
60 |
300 |
от 299,2 до 300,8 |
от 298,0 до 302,0 | |
|
6 |
80 |
400 |
от 399,2 до 400,8 |
от 398,0 до 402,0 | |
|
7 |
100 |
500 |
от 499,2 до 500,8 |
от 498,0 до 502,0 | |
|
8 |
120 |
600 |
от 599,2 до 600,8 |
от 598,0 до 602,0 | |
|
750 В |
1 |
2 |
15 |
от 13,8 до 16,2 |
от 12,0 до 18,0 |
|
2 |
20 |
150 |
от 148,8 до 151,2 |
от 147,0 до 153,0 | |
|
3 |
40 |
300 |
от 298,8 до 301,2 |
от 297,0 до 303,0 | |
|
4 |
50 |
375 |
от 373,8 до 376,2 |
от 372,0 до 378,0 | |
|
5 |
60 |
450 |
от 448,8 до 451,2 |
от 447,0 до 453,0 | |
|
6 |
80 |
600 |
от 598,8 до 601,2 |
от 597,0 до 603,0 | |
|
7 |
100 |
750 |
от 748,8 до 751,2 |
от 747,0 до 753,0 | |
|
8 |
120 |
900 |
от 898,8 до 901,2 |
от 897,0 до 903,0 | |
|
1000 мВ, 1000 мА |
1 |
2 |
20 |
от 18,4 до 21,6 |
от 16 до 24 |
|
2 |
20 |
200 |
от 198,4 до 201,6 |
от 196 до 204 | |
|
3 |
40 |
400 |
от 398,4 до 401,6 |
от 396 до 404 | |
|
4 |
50 |
500 |
от 498,4 до 501,6 |
от 496 до 504 | |
|
5 |
60 |
600 |
от 598,4 до 601,6 |
от 596 до 604 | |
|
6 |
80 |
800 |
от 798,4 до 801,6 |
от 796 до 804 | |
|
7 |
100 |
1000 |
от 998,4 до 1001,6 |
от 996 до 1004 | |
|
8 |
120 |
1200 |
от 1198,4 до 1201,6 |
от 1196 до 1204 | |
|
2000 мВ, 2000 мА |
1 |
2 |
40 |
от 36,8 до 43,2 |
от 32 до 48 |
|
2 |
20 |
400 |
от 396,8 до 403,2 |
от 392 до 408 | |
|
3 |
40 |
800 |
от 796,8 до 803,2 |
от 792 до 808 | |
|
4 |
50 |
1000 |
от 996,8 до 1003 |
от 992 до 1008 | |
|
5 |
60 |
1200 |
от 1197 до 1203 |
от 1192 до 1208 | |
|
6 |
80 |
1600 |
от 1597 до 1603 |
от 1592 до 1608 | |
|
7 |
100 |
2000 |
от 1997 до 2003 |
от 1992 до 2008 | |
|
8 |
120 |
2400 |
от 2397 до 2403 |
от 2392 до 2408 | |
|
Условное обозначение диапазона измерений (Ы*), номинальное значение входного сигнала (М) |
Контр ольна я точка |
Проверяемая отметка в % от номинального значения входного сигнала(х) |
Эталонное значение входного сигнала в единицах измеряемой величины (У) |
Допускаемые значения показаний прибора**, в единицах измеряемой величины с допуском 0,8 от предела основной погрешности (N) | |
|
класс точности 0,2 |
класс точности 0,5 | ||||
|
5000 мВ, 5000 мА |
1 |
2 |
100 |
от 92 до 108 |
от 80 до 120 |
|
2 |
20 |
1000 |
от 992 до 1008 |
от 980 до 1020 | |
|
3 |
40 |
2000 |
от 1992 до 2008 |
от 1980 до 2020 | |
|
4 |
50 |
2500 |
от 2492 до 2508 |
от 2480 до 2520 | |
|
5 |
60 |
3000 |
от 2992 до 3008 |
от 2980 до 3020 | |
|
6 |
80 |
4000 |
от 3992 до 4008 |
от 3980 до 4020 | |
|
7 |
100 |
5000 |
от 4992 до 5008 |
от 4980 до 5020 | |
|
8 |
120 |
6000 |
от 5992 до 6008 |
от 5980 до 6020 | |
* Параметр кода условного обозначения ЩПа - bl,b2-c-d-e-f-g-h.
** Для определения основной погрешности на диапазоне показаний, соответствующем диапазону измерений входного сигнала.
***3начения даны с учетом округления до четырех разрядов.
Примечание - В таблице приведены расчетные значения допускаемых значений, при проверке приборов учитывать установленное на приборе количество знаков после запятой.
Таблица В.4 - Проверка основной погрешности приборов ЩП при измерении частоты входного сигнала|
Диапазон частот, Гц |
Контрольн ая точка |
Проверяемая отметка, Гц / х, % |
Допускаемые значения показания прибора, Гц, с допуском 0,8 от предела основной погрешности | |
|
расчетное значение |
с учетом округления | |||
|
от 45 до 65 |
1 |
45/0 |
от 44,992 до 45,008 |
от 44,99 до 45,01 |
|
2 |
48/15 |
от 47,992 до 48,008 |
от 47,99 до 48,01 | |
|
3 |
50/25 |
от 49,992 до 50,008 |
от 49,99 до 50,01 | |
|
4 |
52/35 |
от 51,992 до 52,008 |
от 51,99 до 52,01 | |
|
5 |
55/50 |
от 54,992 до 55,008 |
от 54,99 до 55,01 | |
|
6 |
60/75 |
от 59,992 до 60,008 |
от 59,99 до 60,01 | |
|
7 |
65/100 |
от 64,992 до 65,008 |
от 64,99 до 65,01 | |
|
от 300 до 500 |
1 |
300/0 |
от 299,92 до 300,08 |
от 299,9 до 300,1 |
|
2 |
350/25 |
от 349,92 до 350,08 |
от 349,9 до 350,1 | |
|
3 |
400 / 50 |
от 399,92 до 400,08 |
от 399,9 до 400,1 | |
|
4 |
450/75 |
от 449,92 до 450,08 |
от 449,9 до 450,1 | |
|
5 |
500/ 100 |
от 499,92 до 500,08 |
от 499,9 до 500,1 | |
|
Контрольная точка |
Проверяемая отметка в % от номинального входного сигнала(т) |
Расчетные значения выходного аналогового сигнала, мА |
Допускаемые значения выходного тока, мА, класс точности 0,5, с допуском 0,8 от предела основной погрешности (А) | ||||
|
от 0 до 5 мА |
от 0 до 20 мА |
от 4 до 20 мА |
от 0 до 5 мА, 0...2,5...5 мА |
от 0 до 20 мА, 0...10...20 мА |
от 4 до 20 мА, 4. ..12...20 мА | ||
|
1 |
2 |
0,1 |
0,4 |
4,32 |
от 0,08 до 0,12 |
от 0,32до 0,48 |
от 4,24 до 4,4 |
|
2 |
20 |
1 |
4 |
7,2 |
от 0,98 до 1,02 |
от 3,92до 4,08 |
от 7,12до 7,28 |
|
3 |
40 |
2 |
8 |
10,4 |
от 1,98 до 2,02 |
от 7,92 до 8,08 |
от 10,32до 10,48 |
|
4 |
50 |
2,5 |
10 |
12 |
от 2,48до 2,52 |
от 9,92 до 10,08 |
от 11,92до 12,08 |
|
5 |
60 |
3 |
12 |
13,6 |
от 2,98до 3,02 |
от 11,92 до 12,08 |
от 13,52до 13,68 |
|
6 |
80 |
4 |
16 |
16,8 |
от 3,98до 4,02 |
от 15,92до 16,08 |
от 16,72до 16,88 |
|
7 |
100 |
5 |
20 |
20 |
от 4,98до 5,02 |
от 19,92до 20,08 |
от 19,92до 20,08 |
|
8 |
120 |
6 |
24 |
23,2 |
от 5,98 до 6,02 |
от 23,92 до 24,08 |
от 23,12до 23,28 |
|
Контрольная точка |
Проверяемая отметка в % от номинального входного сигнала(т) |
Расчетные значения напряжения на нагрузке, В |
Допускаемые значения напряжения на нагрузке, В, класс точности 0,5, с допуском 0,8 от предела основной погрешности (А) | ||||
|
от 0 до 5 мА |
от 0 до 20 мА |
от 4 до 20 мА |
от 0 до 5 мА, 0...2,5...5 мА 2,5 кОм |
от 0 до 20 мА, 0...10...20 мА 500 Ом |
от 4 до 20 мА, 4. ..12...20 мА 500 Ом | ||
|
1 |
2 |
0,25 |
0,2 |
2,16 |
от 0,2 до 0,3 |
от 0,16 до 0,24 |
от 2,12 до 2,2 |
|
2 |
20 |
2,5 |
2 |
3,6 |
от 2,45 до 2,55 |
от 1,96 до 2,04 |
от 3,56до 3,64 |
|
3 |
40 |
5 |
4 |
5,2 |
от 4,95 до 5,05 |
от 3,96до 4,04 |
от 5,16до 5,24 |
|
4 |
50 |
6,25 |
5 |
6 |
от 6,2 до 6,3 |
от 4,96до 5,04 |
от 5,96до 6,04 |
|
5 |
60 |
7,5 |
6 |
6,8 |
от 7,45 до 7,55 |
от 5,96до 6,04 |
от 6,76до 6,84 |
|
6 |
80 |
10 |
8 |
8,4 |
от 9,95 до 10,05 |
от 7,96до 8,04 |
от 8,36до 8,44 |
|
7 |
100 |
12,5 |
10 |
10 |
от 12,45 до 12,55 |
от 9,96 до 10,04 |
от 9,96 до 10,04 |
|
8 |
120 |
15 |
12 |
11,6 |
от 14,95 до 15,05 |
от 11,96 до 12,04 |
от 11,56 до 11,64 |
|
Диапазон частот, Гц |
Контрольная точка |
Проверяем ая отметка, Гц / х, % |
Расчетные значения выходного аналогового сигнала, мА |
Допускаемые значения выходного тока, мА, класс точности 0,5, с допуском 0,8 от предела основной погрешности (А) | ||||
|
от 0 до 5 мА |
от Одо 20 мА |
от 4 до 20 мА |
от 0 до 5 мА, 0...2,5...5 мА |
от 0 до 20 мА, 0...10...20 мА |
от 4 до 20 мА, 4. ..12...20 мА | |||
|
от 45 до 55 |
1 |
45/0 |
0 |
0 |
4 |
от 0 до 0,02 |
от 0 до 0,08 |
от 3,92 до 4,08 |
|
2 |
48/30 |
1,5 |
6 |
8,8 |
от 1,48 до 1,52 |
от 5,92 до 6,08 |
от 8,72 до 8,88 | |
|
3 |
50/50 |
2,5 |
10 |
12 |
от 2,48 до 2,52 |
от 9,92 до 10,08 |
от 11,92 до 12,08 | |
|
4 |
52/70 |
3,5 |
14 |
15,2 |
от 3,48 до 3,52 |
от 13,92 до 14,08 |
от 15,12 до 15,28 | |
|
5 |
55/100 |
5 |
20 |
20 |
от 4,98 до 5,02 |
от 19,92 до 20,08 |
от 19,92 до 20,08 | |
|
от 300 до 500 |
1 |
300/0 |
0 |
0 |
4 |
от 0 до 0,02 |
от 0 до 0,08 |
от 3,92 до 4,08 |
|
2 |
350/25 |
1,25 |
5 |
8 |
от 1,23 до 1,27 |
от 4,92 до 5,08 |
от 7,92 до 8,08 | |
|
3 |
400 / 50 |
2,5 |
10 |
12 |
от 2,48 до 2,52 |
от 9,92 до 10,08 |
от 11,92 до 12,08 | |
|
4 |
450/ 75 |
3,75 |
15 |
16 |
от 3,73 до 3,77 |
от 14,92 до 15,08 |
от 15,92 до 16,08 | |
|
5 |
500/ 100 |
5 |
20 |
20 |
от 4,98 до 5,02 |
от 19,92 до 20,08 |
от 19,92 до 20,08 | |
|
Диапазон частот, Гц |
Контрольная точка |
Проверяем ая отметка, Гц/х,% |
Расчетные значения напряжения на нагрузке, В |
Допускаемые значения напряжения на нагрузке, В, класс точности 0,5, с допуском 0,8 от предела основной погрешности (А) | ||||
|
от 0 до 5 мА |
от 0 до 20 мА |
от 4 до 20 мА |
от 0 до 5 мА, 0...2,5...5 мА 2,5 кОм |
от 0 до 20 мА, 0...10...20 мА 500 Ом |
от 4 до 20 мА, 4...12...20 мА 500 Ом | |||
|
от 45 до 55 |
1 |
45/0 |
0 |
0 |
2 |
от 0 до 0,05 |
от 0 до 0,04 |
от 2 до 2,04 |
|
2 |
48/30 |
3,75 |
3 |
4,4 |
от 3,7 до 3,8 |
от 2,96 до 3,04 |
от 4,36 до 4,44 | |
|
3 |
50/50 |
6,25 |
5 |
6 |
от 6,2 до 6,3 |
от 4,96 до 5,04 |
от 5,96 до 6,04 | |
|
4 |
52/70 |
8,75 |
7 |
7,6 |
от 8,7 до 8,8 |
от 6,96 до 7,04 |
от 7,56 до 7,64 | |
|
5 |
55/100 |
12,5 |
10 |
10 |
от 12,45 до 12,55 |
от 9,96 до 10,04 |
от 9,96 до 10,04 | |
|
от 300 до 500 |
1 |
300/0 |
0 |
0 |
2 |
от 0 до 0,05 |
от 0 до 0,04 |
от 2 до 2,04 |
|
2 |
350/25 |
3,125 |
2,5 |
4 |
от 3,075 до 3,175 |
от 2,46 до 2,54 |
от 3,96 до 4,04 | |
|
3 |
400 / 50 |
6,25 |
5 |
6 |
от 6,2 до 6,3 |
от 4,96 до 5,04 |
от 5,96 до 6,04 | |
|
4 |
450 / 75 |
9,375 |
7,5 |
8 |
от 9,325 до 9,425 |
от 7,46 до 7,54 |
от 7,96 до 8,04 | |
|
5 |
500/ 100 |
12,5 |
10 |
10 |
от 12,45 до 12,55 |
от 9,96 до 10,04 |
от 9,96 до 10,04 | |
Примечания
1 Расчетное значение выходного аналогового сигнала вычисляют по формуле:
Nx = (Ikoh - 1нач)-х:100+ 1нач,
2 Расчетное значение напряжения на нагрузке вычисляют по формуле: Nx = ((Ikoh - 1нач)-х: 100+Iuci4j-R.
где х - значение проверяемой отметки, %,
Ikoh, 1нач - конечное и начальное значение диапазона аналогового выхода в мА, R - сопротивление нагрузки в кОм
Таблица В.7 - Проверка основной погрешности приборов ЩЧ при измерении частоты входного сигнала|
Контрольные точки |
Для приборов с разрядностью 4,0 | |
|
Эталонное значение, Гц |
Допускаемые значения показаний прибора, Гц, с допуском 0,8 от предела основной погрешности (А)* | |
|
1 |
10,00 |
от 9,996 до 10,004 |
|
2 |
45,00 |
от 44,982 до 45,018 |
|
3 |
48,00 |
от 47,9808 до 48,0192 |
|
4 |
50,00 |
от 49,98 до 50,02 |
|
5 |
52,00 |
от 51,9792 до 52,0208 |
|
6 |
55,00 |
от 54,978 до 55,022 |
|
7 |
65,00 |
от 64,974 до 65,026 |
|
8 |
400,0 |
от 399,84 до 400,16 |
|
9 |
1000 |
от 999,6 до 1000,4 |
|
10 |
5000 |
от 4998 до 5002 |
|
11 |
9900 |
от 9896,04 до 9903,96 |
|
* Значение приведены с учетом округления Примечание - В таблице приведены расчетные значения допускаемых значений, при проверке приборов учитывать установленное на приборе количество знаков после запятой. | ||
Таблица В.8 - Проверка основной погрешности прибора Щ02.00
|
Измеряемая величина |
Верхний предел измерений |
Проверяемые отметки |
Допускаемые значения |
Входной сигнал * |
|
Сила постоянного тока |
1,999 мА |
0 мА |
от минус 0,004 до плюс 0,004 мА |
0 мА |
|
0,2 мА |
от 0,196 до 0,204 мА |
0,2 мА | ||
|
0,4 мА |
от 0,396 до 0,404 мА |
0,4 мА | ||
|
0,8 мА |
от 0,796 до 0,804 мА |
0,8 мА | ||
|
1,2 мА |
от 1,196 до 1,204 мА |
1,2 мА | ||
|
1,6 мА |
от 1,596 до 1,604 мА |
1,6 мА | ||
|
1,98 мА |
от 1,976 до 1,984 мА |
1,98 мА | ||
|
минус 0,2 мА |
от минус 0,204 до минус 0,196 мА |
минус 0,2 мА | ||
|
минус 0,4 мА |
от минус 0,404 до минус 0,396 мА |
минус 0,4 мА | ||
|
минус 0,8 мА |
от минус 0,804 до минус 0,796 мА |
минус 0,8 мА | ||
|
минус 1,2 мА |
от минус 1,204 до минус 1,196 мА |
минус 1,2 мА | ||
|
минус 1,6 мА |
от минус 1,604 до минус 1,596 мА |
минус 1,6 мА | ||
|
минус 1,98 мА |
от минус 1,984 до минус 1,976 мА |
минус 1,98 мА | ||
|
19,99 мА |
0 мА |
от минус 0,04 до плюс 0,04 мА |
0 мА | |
|
2 мА |
от 1,96 до 2,04 мА |
2 мА | ||
|
4 мА |
от 3,96 до 4,04 мА |
4 мА | ||
|
8 мА |
от 7,96 до 8,04 мА |
8 мА | ||
|
12 мА |
от 11,96 до 12,04 мА |
12 мА | ||
|
16 мА |
от 15,96 до 16,04 мА |
16 мА | ||
|
19,8 мА |
от 19,76 до 19,84 мА |
19,8 мА | ||
|
минус 2 мА |
от минус 2,04 до минус 1,96 мА |
минус 2 мА | ||
|
минус 4 мА |
от минус 4,04 до минус 3,96 мА |
минус 4 мА |
|
Измеряемая величина |
Верхний предел измерений |
Проверяемые отметки |
Допускаемые значения |
Входной сигнал * |
|
Сила постоянного тока |
19,99 мА |
минус 8 мА |
от минус 8,04 до минус 7,96 мА |
минус 8 мА |
|
минус 12 мА |
от минус 12,04 до минус 11,96 мА |
минус 12 мА | ||
|
минус 16 мА |
от минус 16,04 до минус 15,96 мА |
минус 16 мА | ||
|
минус 19,8 мА |
от минус 19,84 до минус 19,76 мА |
минус 19,8 мА | ||
|
199,9 мА |
0 мА |
от минус 0,4 до плюс 0,4 мА |
0 мА | |
|
20 мА |
от 19,6 до 20,4 мА |
20 мА | ||
|
40 мА |
от 39,6 до 40,4 мА |
40 мА | ||
|
80 мА |
от 79,6 до 80,4 мА |
80 мА | ||
|
120 мА |
от 119,6 до 120,4 мА |
120 мА | ||
|
160 мА |
от 159,6 до 160,4 мА |
160 мА | ||
|
198 мА |
от 197,6 до 198,4 мА |
198 мА | ||
|
минус 20 мА |
от минус 20,4 до минус 19,6 мА |
минус 20 мА | ||
|
минус 40 мА |
от минус 40,4 до минус 39,6 мА |
минус 40 мА | ||
|
минус 80 мА |
от минус 80,4 до минус 79,6 мА |
минус 80 мА | ||
|
минус 120 мА |
от минус 120,4 до минус 119,6 мА |
минус 120 мА | ||
|
минус 160 мА |
от минус 160,4 до минус 159,6 мА |
минус 160 мА | ||
|
минус 198 мА |
от минус 198,4 до минус 197,6 мА |
минус 198 мА | ||
|
Сила постоянного тока |
1,999 А |
0 А |
от минус 0,004 до плюс 0,004 А |
0 А |
|
0,2 А |
от 0,196 до 0,204 А |
0,2 А | ||
|
0,4 А |
от 0,396 до 0,404 А |
0,4 А | ||
|
0,8 А |
от 0,796 до 0,804 А |
0,8 А | ||
|
1,2 А |
от 1,196 до 1,204 А |
1,2 А | ||
|
1,6 А |
от 1,596 до 1,604 А |
1,6 А | ||
|
1,98 А |
от 1,976 до 1,984 А |
1,98 А | ||
|
минус 0,2 А |
от минус 0,204 до минус 0,196 А |
минус 0,2 А | ||
|
минус 0,4 А |
от минус 0,404 до минус 0,396 А |
минус 0,4 А | ||
|
минус 0,8 А |
от минус 0,804 до минус 0,796 А |
минус 0,8 А | ||
|
минус 1,2 А |
от минус 1,204 до минус 1,196 А |
минус 1,2 А | ||
|
минус 1,6 А |
от минус 1,604 до минус 1,596 А |
минус 1,6 А | ||
|
минус 1,98 А |
от минус 1,974 до минус 1,986 А |
минус 1,98 А | ||
|
19,99 А |
0 А |
от минус 0,04 до плюс 0,04 А |
0 мВ | |
|
2 А |
от 1,96 до 2,04 А |
7,5 мВ | ||
|
4 А |
от 3,96 до 4,04 А |
15 мВ | ||
|
8 А |
от 7,96 до 8,04 А |
30 мВ | ||
|
12 А |
от 11,96 до 12,04 А |
45 мВ | ||
|
16 А |
от 15,96 до 16,04 А |
60 мВ | ||
|
19,8 А |
от 19,76 до 19,84 А |
74,25 мВ | ||
|
минус 2 А |
от минус 2,04 до минус 1,96 А |
минус 7,5 мВ | ||
|
минус 4 А |
от минус 4,04 до минус 3,96 А |
минус 15 мВ | ||
|
минус 8 А |
от минус 8,04 до минус 7,96 А |
минус 30 мВ | ||
|
минус 12 А |
от минус 12,04 до минус 11,96 А |
минус 45 мВ | ||
|
минус 16 А |
от минус 16,04 до минус 15,96 А |
минус 60 мВ | ||
|
минус 19,8 А |
от минус 19,84 до минус 19,76 А |
минус 74,25 мВ |
|
Измеряемая величина |
Верхний предел измерений |
Проверяемые отметки |
Допускаемые значения |
Входной сигнал * |
|
Сила постоянного тока |
199,9 А |
0 А |
от минус 0,4 до плюс 0,4 А |
0 мВ |
|
20 А |
от 19,6 до 20,4 А |
7,5 мВ | ||
|
40 А |
от 39,6 до 40,4 А |
15 мВ | ||
|
80 А |
от 79,6 до 80,4 А |
30 мВ | ||
|
120 А |
от 119,6 до 120,4 А |
45 мВ | ||
|
160 А |
от 159,6 до 160,4 А |
60 мВ | ||
|
198 А |
от 197,6 до 198,4 А |
74,25 мВ | ||
|
минус 20 А |
от минус 20,4 до минус 19,6 А |
минус 7,5 мВ | ||
|
минус 40 А |
от минус 40,4 до минус 39,6 А |
минус 15 мВ | ||
|
минус 80 А |
от минус 80,4 до минус 79,6 А |
минус 30 мВ | ||
|
минус 120 А |
от минус 120,4 до минус 119,6 А |
минус 45 мВ | ||
|
минус 160 А |
от минус 160,4 до минус 159,6 А |
минус 60 мВ | ||
|
минус 198 А |
от минус 198,4 до минус 197,6 А |
минус 74,25 мВ | ||
|
1999 А |
0 А |
от минус 4 до плюс 4 А |
0 мВ | |
|
200 А |
от 196 до 204 А |
7,5 мВ | ||
|
400 А |
от 396 до 404 А |
15 мВ | ||
|
800 А |
от 796 до 804 А |
30 мВ | ||
|
1200 А |
от 1196 до 1204 А |
45 мВ | ||
|
1600 А |
от 1596 до 1604 А |
60 мВ | ||
|
1980 А |
от 1976 до 1984 А |
74,25 мВ | ||
|
минус 200 А |
от минус 204 до минус 196 А |
минус 7,5 мВ | ||
|
минус 400 А |
от минус 404 до минус 396 А |
минус 15 мВ | ||
|
минус 800 А |
от минус 804 до минус 796 А |
минус 30 мВ | ||
|
минус 1200 А |
от минус 1204 до минус 1196 А |
минус 45 мВ | ||
|
минус 1600 А |
от минус 1604 до минус 1596 А |
минус 60 мВ | ||
|
минус 1980 А |
от минус 1984 до минус 1976 А |
минус 74,25 мВ | ||
|
Напряжение постоянного тока |
199,9 мВ |
0 мВ |
от минус 0,4 до плюс 0,4 мВ |
0 мВ |
|
20 мВ |
от 19,6 до 20,4 мВ |
20 мВ | ||
|
40 мВ |
от 39,6 до 40,4 мВ |
40 мВ | ||
|
80 мВ |
от 79,6 до 80,4 мВ |
80 мВ | ||
|
120 мВ |
от 119,6 до 120,4 мВ |
120 мВ | ||
|
160 мВ |
от 159,6 до 160,4 мВ |
160 мВ | ||
|
198 мВ |
от 197,6 до 198,4 мВ |
198 мВ | ||
|
минус 20 мВ |
от минус 20,4 до минус 19,6 мВ |
минус 20 мВ | ||
|
минус 40 мВ |
от минус 40,4 до минус 39,6 мВ |
минус 40 мВ | ||
|
минус 80 мВ |
от минус 80,4 до минус 79,6 мВ |
минус 80 мВ | ||
|
минус 120 мВ |
от минус 120,4 до минус 119,6 мВ |
минус 120 мВ | ||
|
минус 160 мВ |
от минус 160,4 до минус 159,6 мВ |
минус 160 мВ | ||
|
минус 198 мВ |
от минус 198,4 до минус 197,6 мВ |
минус 198 мВ | ||
|
1,999 В |
ОВ |
от минус 0,004 до плюс 0,004 В |
ОВ | |
|
0,2 В |
от 0,196 до 0,204 В |
0,2 В | ||
|
0,4 В |
от 0,396 до 0,404 В |
0,4 В | ||
|
0,8 В |
от 0,796 до 0,804 В |
0,8 В | ||
|
1,2 В |
от 1,196 до 1,204 В |
1,2 В | ||
|
1,6 В |
от 1,596 до 1,604 В |
1,6 В | ||
|
1,98 В |
от 1,976 до 1,984 В |
1,98 В | ||
|
минус 0,2 В |
от минус 0,204 до минус 0,196 В |
минус 0,2 В | ||
|
минус 0,4 В |
от минус 0,404 до минус 0,396 В |
минус 0,4 В | ||
|
минус 0,8 В |
от минус 0,804 до минус 0,796 В |
минус 0,8 В | ||
|
минус 1,2 В |
от минус 1,204 до минус 1,196 В |
минус 1,2 В |
|
Измеряемая величина |
Верхний предел измерений |
Проверяемые отметки |
Допускаемые значения |
Входной сигнал * |
|
Напряжение постоянного тока |
1,999 В |
минус 1,6 В |
от минус 1,604 до минус 1,596 В |
минус 1,6 В |
|
минус 1,98 В |
от минус 1,984 до минус 1,976 В |
минус 1,98 В | ||
|
19,99 В |
ОВ |
от минус 0,04 до плюс 0,04 В |
ОВ | |
|
2В |
от 1,96 до 2,04 В |
2В | ||
|
4В |
от 3,96 до 4,04 В |
4В | ||
|
8В |
от 7,96 до 8,04 В |
8В | ||
|
12В |
от 11,96 до 12,04 В |
12 В | ||
|
16В |
от 15,96 до 16,04 В |
16В | ||
|
19,8 В |
от 19,76 до 19,84 В |
19,8 В | ||
|
минус 2 В |
от минус 2,04 до минус 1,96 В |
минус 2 В | ||
|
минус 4 В |
от минус 4,04 до минус 3,96 В |
минус 4 В | ||
|
минус 8 В |
от минус 8,04 до минус 7,96 В |
минус 8 В | ||
|
минус 12 В |
от минус 12,04 до минус 11,96 В |
минус 12 В | ||
|
минус 16 В |
от минус 16,04 до минус 15,96 В |
минус 16 В | ||
|
минус 19,8 В |
от минус 19,84 до минус 19,76 В |
минус 19,8 В | ||
|
Напряжение постоянного тока |
199,9 В |
ОВ |
от минус 0,4 до плюс 0,4 В |
ОВ |
|
20 В |
от 19,6 до 20,4 В |
20 В | ||
|
40 В |
от 39,6 до 40,4 В |
40 В | ||
|
80 В |
от 79,6 до 80,4 В |
80 В | ||
|
120 В |
от 119,6 до 120,4 В |
120 В | ||
|
160 В |
от 159,6 до 160,4 В |
160 В | ||
|
198 В |
от 197,6 до 198,4 В |
198 В | ||
|
минус 20 В |
от минус 20,4 до минус 19,6 В |
минус 20 В | ||
|
минус 40 В |
от минус 40,4 до минус 39,6 В |
минус 40 В | ||
|
минус 80 В |
от минус 80,4 до минус 79,6 В |
минус 80 В | ||
|
минус 120 В |
от минус 120,4 до минус 119,6 В |
минус 120 В | ||
|
минус 160 В |
от минус 160,4 до минус 159,6 В |
минус 160 В | ||
|
минус 198 В |
от минус 198,4 до минус 197,6 В |
минус 198 В | ||
|
* Сигнал, поступающий непосредственно на вход прибора | ||||
|
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ | |||||||||
|
Изм. |
Номера листов (страниц) |
Всего листов (страниц) в докум. |
№ докум. |
Входящий № сопроводительн ого докум. и дата |
Подпи сь |
Дата | |||
|
изменен ных |
заменен ных |
новых |
аннулиро ванных | ||||||
59
