    • ФЕДЕРАЛЬНОЕ АГЕНТСТ ВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

    ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

    УТВЕРЖДАЮ

    Заместитель генерального директора

    Государственная система обеспечения единства измерений

    КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ МАГИСТРАЛЬНО-МОДУЛЬНЫЕ MIC-M

    Методика поверки

    БЛИЖ. 422212.001.001 МП

    (с Изменением №1) г. Москва

    2020 г.

    1 Общие положения

    • 1.1 Настоящая Методика распространяется на комплексы измерительные магистральномодульные MIC-M (далее комплексы) следующих исполнений:

    • -  MIC-140/16, MIC-140/24, MIC-140/48, MIC-140/96;

    • -  MIC-183, MIC-184;

    • -  MIC-251 М, MIC-252 М, MIC-253 М, MIC-254 М, MIC-255 М, MIC-256 М;

    • -  MIC-221, MIC-222, MIC-223, MIC-224, MIC-225, MIC-226, MIC-228;

    • -  MIC-236, MIC-246;

    • -  MIC-320, MIC-325, MIC-350 М, MIC-355 М;

    • -  MIC-521 PXI, MIC-522 PXI, MIC-523 PXI;

    • -  MIC 551 PXI, MIC 552 PXI, MIC 553 PXI;

    • -  MIC-710;

    • -  MIC-1100

    • 1.2 Комплексы следующих исполнений являются изделиями с постоянным числом измерительных каналов (ИК), неизменным в процессе эксплуатации:

    • -  MIC-140/16, MIC-140/24, MIC-140/48, MIC-140/96;

    • -  MIC-183, MIC-184

    • 1.3 Комплексы следующих исполнений являются изделиями с постоянным составом измерительных модулей, неизменным в процессе эксплуатации:

    • -  MIC-251 М, MIC-252 М, MIC-253 М, MIC-254 М, MIC-255 М, MIC-256 М;

    • -  MIC-350 М, MIC-355 М;

    • -  MIC-551 PXI, MIC-552 PXI, MIC-553 PXI

    • 1.4 Комплексы следующих исполнений являются изделиями с переменным составом измерительных модулей:

    • -  MIC-221, MIC-222, MIC-223, MIC-224, MIC-225, MIC-226, MIC-228:

    • -  MIC-320, MIC-325;

    • -  MIC-521 PXI, MIC-522 PXI, MIC-523 PXI;

    • -  MIC-710;

    • -  MIC-1100

    • 1.5 Методика устанавливает методы поверки комплексов и ИК комплексов в зависимости от комплектации измерительными модулями.

    • 1.6 Комплексы подлежат первичной после выпуска из производства и после ремонта и периодической поверкам.

    • 1.7 Интервал между поверками - 1 год.

    2 Операции поверки

    2.1 Перечень операций, которые должны проводиться при поверке, приведен в таблице 1.

    Таблица 1

    Наименование операции

    Номер пунк-та документа по поверке

    Проведение операции при

    первичной поверке (после ремонта)

    периодической поверке

    1 Внешний осмотр

    8.1

    +

    +

    2 Проверка сопротивления изоляции

    8.2

    +

    -

    3 Проверка работоспособности

    8.3

    4-

    +

    Определение метрологических характеристик:

    4 Определение основной погрешности канала измерений ТЭДС термопар, соответствующей температуре комплекса MIC-140

    8.4

    4-

    4-

    5 Определение основной погрешности канала измерений напряжения постоянного тока комплексов MIC-183

    8.5

    +

    4-

    6 Определение основной погрешности канала измерений относительного напряжения постоянного тока комплексов MIC-184

    8.6

    4-

    4-

    7 Определение основной погрешности канала измерений напряжения постоянного тока модулей MR-114, МВ-132, МВ-232, PXI МХ-132

    8.7

    +

    4-

    8 Определение основной погрешности канала измерений силы постоянного тока модулей MR-114С1, MR-114C2

    8.8

    4-

    4-

    9 Определение основной погрешности канала измерений силы постоянного тока: модуль MR-114 - модуль коммутации МЕ-003С1, модуль MR-114 - модуль коммутации МЕ-003С2

    8.9

    4-

    4-

    10 Определение основной погрешности канала измерений напряжения постоянного тока модулей MR-227K1, MR-227K2, MR-227K3

    8.10

    +

    4-

    11 Определение основной погрешности канала измерений ТЭДС термопар с компенсацией температуры «холодного спая»: модуль MR-227K.11/MR-227K.21/ MR-227K31 - модуль коммутации МЕ-005

    8.11

    4-

    4-

    12 Определение основной погрешности канала измерений напряжения постоянного тока модулей MR-227U1, MR-227U2, MR227U3, MR-237U

    8.12

    +

    +

    13 Определение основной погрешности канала измерений силы постоянного тока модулей MR-227C1, MR-227C2, MR-237C

    8.13

    +

    +

    14 Определение основной погрешности канала измерений сопротивления постоянного тока модулей MR-227R1, MR-227R2, MR-227R3, MR-227R4, MR227R5, MR-227R6, MR-227S1, MR-237R. МВ-232

    8.14

    +

    +

    15 Определение основной погрешности канала измерений относительного сопротивления потенциометрических датчиков модулей MR-227Up

    8.15

    +

    +

    16 Определение основной погрешности канала измерений относительного напряжения тензодатчиков модулей MR-212, МН-302

    8.16

    +

    +

    17 Определение основной погрешности канала измерений напряжения постоянного и переменного тока модулей PXI МХ-224, PXI МХ-225, PXI МХ-240, MR-202

    8.17

    +

    +

    18 Определение неравномерности амплитудно-частотной характеристики канала измерений напряжения переменного тока модулей PXI МХ-224, PXI МХ-225,

    PXI МХ-240, MR-202

    8.18

    +

    +

    19 Определение основной погрешности канала измерений электрического заряда модуля PXI МХ-240

    8.19

    +

    +

    20 Определение основной погрешности канала измерений напряжения постоянного и переменного тока модуля PXI МХ-340

    8.20

    +

    +

    21 Определение основной погрешности канала измерений напряжения тензодатчиков модуля

    PXI МХ-340

    8.21

    +

    +

    22 Определение основной погрешности воспроизведения напряжения и силы постоянного тока для питания тензодатчиков модуля

    PXI МХ-340

    8.22

    +

    +

    23 Определение основной погрешности канала измерений частоты периодического сигнала модулей MR-452, PXI МХ-416

    8.23

    +

    +

    24 Определение основной погрешности канала измерений частоты периодического сигнала: модуль MR-452 с нормализатором сигналов МЕ-401/МЕ-402, модуль

    PXI МХ-416 с нормализатором сигналов МЕ-401/МЕ-402

    8.24

    +

    4-

    25 Оформление результатов поверки

    9

    +

    +

    Примечание - допускается (на основании письменного заявления владельца СИ) проведение поверки отдельных измерительных каналов и (или) отдельных блоков (модулей) из состава СИ. для меньшего числа величин или на меньшем числе поддиапазонов измерений с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

    (Измененная редакция. Изм. №1)

    3 Средства поверки

    3.1 Перечень основных и вспомогательных средств поверки приведен в таблице 2. Таблица 2

    Номер пункта методики поверки

    Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

    8.2

    Мегомметр типа ЭСО202/2-Г, выходное напряжение 500 В, диапазон измерения от 0 до 10000 МОм, пределы допускаемых значений относительной погрешности ±15 %

    Тераомметр Е6-13, Выходное напряжение 10 В, пределы основной допускаемой погрешности измерения не более ±2,5% от конечного значения установленного поддиапазона

    8.4,8.11,

    8.20, 8.21,

    8.22

    Калибратор универсальный Н4-7, рабочий эталон 2-го разряда в режиме воспроизведения напряжения постоянного тока в диапазоне (0,05-200) В, 3-го в диапазоне (0,002-0,05) В по ГОСТ 8.027-2001, рабочий эталон 2-го разряда в режиме воспроизведения напряжения переменного тока в диапазоне (0.001-140) В, 3-го разряда в диапазоне (0,00015-0,001) В по Приказу Федерального агентства по техническому регулированию и метрологии № 1053 от 29 мая 2018 г.

    Мультиметр HP 34401 А, рабочий эталон 2-го разряда в режиме измерения напряжения постоянного тока (диапазоны измерения 0,1; 1; 10; 100 В) по ГОСТ 8.027-2001, 3-го разряда в режиме измерения сопротивления постоянного тока по Приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146

    8.4, 8.11

    Термометр сопротивления платиновый вибропрочный эталонный ПТСВ, рабочий эталон 3-го разряда по ГОСТ 8.558-2009 в диапазоне температуры от минус 50 до плюс 100 °C

    8.7, 8.9,

    8.17,8.18

    Компаратор напряжений Р 3003 (регистрационный номер в Федеральном информационном фонде 7476-91), рабочий эталон 2-го разряда в режиме калибратора напряжения на диапазонах 0,1В; 10В по ГОСТ 8.027-2001

    8.8, 8.9,

    8.13

    Калибратор тока программируемый П321, рабочий эталон 1-го разряда в режиме калиброванных токов по Приказу Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091

    8.12,8.17,

    8.18,8.19

    Универсальный калибратор-вольтметр В1-28, рабочий эталон 2-го разряда в режиме воспроизведения напряжения постоянного тока по ГОСТ 8.027-2001, диапазоны воспроизведения 0,2; 2,0; 20;200; 1000 В; рабочий эталон 3-го разряда в режиме воспроизведения напряжения переменного тока по Приказу Федерального агентства по техническому регулированию и метрологии №1053 от 29 мая 2018 г, диапазоны воспроизведения напряжения переменного тока 0,2;2,0; 20 В

    8.5, 8.6,

    8.13,8.14,

    8.15,8.16

    Мера электрического сопротивления постоянного тока многозначная

    Р 3026/2, рабочий эталон 3-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146

    8.19

    Мера электрической емкости Р597/7, 1000 пФ. рабочий эталон 3-го разряда по ГОСТ 8.371-80.

    Мера электрической емкости Р597/11 10000 пФ, рабочий эталон 3-го разряда по ГОСТ 8.371-80.

    8.16

    Катушка электрического сопротивления постоянного тока Р 331 1000 Ом (3 шт.), КТ 0,01

    8.22

    Мера электрического сопротивления многозначная типа МС 3055, рабочий эталон 3-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146

    8.23, 8.24

    Генератор низкочастотный прецизионный ГЗ-110, рабочий эталон

    4-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621

    Вспомогательные средства

    Барометр БАММ-1: диапазон измерений избыточного давления от 600 до 800 мм рт. ст.; пределы допускаемой абсолютной погрешности измерений избыточного давления ±1,5 мм рт. ст.

    Измеритель температуры и влажности Center 310, диапазон измерений температуры от -20 до +60 °C, ПГ ±0,7°С; диапазон измерений относительной влажности от 10 до 100 %, ПГ ±2,5%

    8.11

    Термокамера, диапазон воспроизведения температуры от -30 до +60 °C, точность поддержания температуры в полезном объеме ±2,0 °C, неравномерность распределения температуры (градиент температуры) 2,0 °C

    Примечание - допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью

    (Измененная редакция. Изм. №1)

    4 Требования к квалификации поверителей

    • 4.1 Поверка ИК должна осуществляться поверителем, имеющим необходимую квалификацию и опыт поверки и калибровки измерительных систем.

    5 Требования безопасности

    • 5.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами по охране труда при эксплуатации электроустановок» (ПОТЭУ) [1], указаниями по безопасности, изложенными в Руководствах по эксплуатации применяемых средств поверки.

    • 5.2 Персонал, проводящий поверку должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу электробезопасности по эксплуатации электроустановок до 1000 В не ниже третьей.

    6 Условия поверки

    • -  отсутствие сильных внешних электрических и магнитных полей, вибраций, тряски и ударов.

    7 Подготовка к поверке

    • 7.1 При подготовке к поверке должны быть соблюдены следующие условия:

    • -  технические средства если они находились в условиях отрицательных температур, либо повышенной влажности, выдержать не менее 12 часов в условиях, указанных в разделе 6;

    • -  подготовить средства поверки в соответствии с их эксплуатационной документацией;

    • -  подготовить комплекс или ИК к работе. Порядок подготовки ИК описан в Руководстве по эксплуатации [2];

    • 7.2 Далее необходимо настроить программу управления комплексами MIC «Recorder» в соответствии с указаниями [3], для чего выполнить следующие операции:

    выделить ИК, подлежащие поверке;

    • -  открыть диалоговое окно "Свойства" и выбрать "Градуировочная характеристика" подраздела "Канала";

    • -  в открывшемся диалоговом окне "Выбор типа градуировки..." выбрать в разделе "Произвести": "поверку", "стандартная", "Далее";

    • -  в диалоговом окне "Параметры поверки..установить следующие значения:

    а) в разделе «Свойства сигнала» в поле "Минимум" - значение нижнего предела диапазона измерения, в поле "Максимум" - значение верхнего предела диапазона измерения, в поле "Ед. изм." - единицы измерения поверяемого канала;

    б) в разделе "Параметры испытания и расчетов" в поле "Количество контрольных точек" -выбранное количество точек, в поле "Длина порции" - число, соответствующее "Кол-ву точек усреднения" (диалоговое окно "Настройка канала..." во вкладке "Дополнительно"), в поле "Количество порций" - заданное количество порций, в поле "Количество циклов" - 1, в поле "Обратный ход" - есть или нет, в поле "Тип оценки порции" - математическое ожидание (МО) или среднеквадратическое отклонение (СКО);

    в) в разделе "Эталон" в поле "Задатчик сигнала" - ручной, в поле "Измеритель сигнала" -ручной;

    г) поле "Контрольные точки" заполняется автоматически с равномерным распределением контрольных точек по диапазону измерения, включая начало и конец диапазона, но в случае необходимости значения контрольных точек следует отредактировать;

    • - для запуска процесса поверки необходимо нажать кнопку "Поверка";

    • 7.3 Из диалогового окна "Настройка завершена", нажав кнопку "Поверка", выйти в диалоговое окно "Измерение".

    • 7.4 Измерение заданного сигнала выполняется при нажатии кнопки "Следующее".

    • 7.5 После измерения последней контрольной точки в диалоговом окне "Измерение завершено" нажать кнопку "Расчет", выйти в диалоговое окно "Обработка и просмотр измеренных данных" и, работая в диалоговом режиме, сформировать протокол поверки.

    • 7.6 После сохранения и просмотра протокола поверки завершить поверку и по кнопке "ОК" выйти из диалогового окна "Настройка канала".

    • 7.7 Протокол обработки результатов измерений формируется в виде файла и (или) выводится на печать.

    8 Проведение поверки

    • 8.1 Внешний осмотр

      • 8.1.1 ИК не допускаются к поверке, если при внешнем осмотре технических средств, входящих в состав комплекса обнаружены следующие дефекты:

    • -  несоответствие комплекта технических средств разделу «Комплектность» формуляра; механические повреждения корпусов, токоведущих частей, лицевых панелей, устройств и элементов, влияющих на работу ИК;

    • -  нарушения экранировки линий связи, повреждений изоляции, внешних токоведущих частей;

    • -  внешние повреждения корпусов устройств;

    • -  разъемы устройств имеют видимые разрушения или загрязнения

    • 8.2 Проверка сопротивления изоляции

      • 8.2.1 Проверку сопротивления изоляции необходимо проводить между контактами «Ь» и «N» кабеля питания комплекса и клеммой заземления. Проверку сопротивления изоляции проводят мегомметром типа ЭСО202/2-Г. Измерение сопротивления изоляции проводят при напряжении 500 В. Для исполнения MIC-710 сопротивление изоляции измеряют тераомметром Е6-13 при выходном напряжении 10 В. Сопротивления изоляции должно быть не менее 40 МОм.

    • 8.3 Проверка работоспособности

      • 8.3.1 Идентификация программного обеспечения.

        • 8.3.1.1 Для проверки наименования и версии метрологически значимого программного обеспечения необходимо выполнить следующие операции:

    запустить программу управления комплексами, двойным щелчком «мыши» на Рабочем столе операционной системы;

    • -  в открывшемся главном окне программы щелчком правой кнопки «мыши» по пиктограмме в левом верхнем углу открыть контекстное меню «о программе»;

    • -  щелчком левой кнопки «мыши» открыть информационное окно программы;

    • -  убедиться в соответствии характеристик в информационном окне характеристикам программного обеспечения, приведенным ниже:

    • -  наименование - «MERA Recorder»;

    • -  идентификационное наименование - scales.dll;

    • -  номер версии - 1.0.0.8;

    • -  цифровой идентификатор - 24СВС163

    • 8.3.2 При опробовании ИК проверить правильность его функционирования.

      • 8.3.2.1 Для этого необходимо снять показания комплекса в режиме «ПРОСМОТР» при подаче на вход ИК с помощью рабочих эталонов значений физических величин равных 0,5 верхнего предела измерения (ВП) и 0,5 нижнего предела измерений (НП).

    (Измененная редакция. Изм. №1)

    • 8.3.2.2 Оценить разности значений физических величин, задаваемых рабочим эталоном и измеренных комплексом.

    • 8.3.2.3 Убедиться в правильности функционирования ИК.

    • 8.3.2.4 Результаты опробования считать удовлетворительными, если показания комплекса совпадают с заданными эталонными значениями в пределах допускаемой погрешности измерения параметра ИК.

    • 8.4 Определение основной погрешности канала измерений ТЭДС, соответствующей температуре комплексов MIC-140

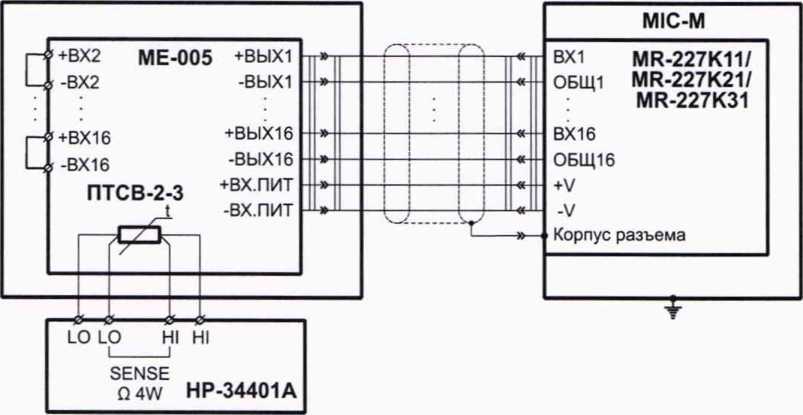

      • 8.4.1 Определение погрешности измерения температуры свободных концов.

        • 8.4.1.1 Открутить заглушку на задней панели комплекса.

        • 8.4.1.2 Установить в отверстие эталонный термометр ПТСВ.

        • 8.4.1.3 После выдержки не менее 3 часов измерить сопротивление эталонного термометра мультиметром HP 34401 А. Определить температуру свободных концов по индивидуальной градуировочной характеристике эталонного термометра.

        • 8.4.1.4 Снять показания каждого из четырех каналов измерения температуры свободных концов с монитора отображения MIC-140.

        • 8.4.1.5 Вычислить величину погрешности измерения температуры свободных концов каждого из каналов по формуле (1):

    (1)

    где f w-температура, измеренная при помощи эталонного термометра, °C;

    fuMj -показания температуры свободных концов каналов комплекса, °C.

    • 8.4.1.6 Результат поверки считать положительным, если величина абсолютной погрешности измерения температуры свободных концов каждого из каналов не превышает ±0,2 °C.

    • 8.4.2 Определение основной погрешности канала измерений ТЭДС, соответствующих температуре.

      • 8.4.2.1 Для определения погрешностей ИК необходимо снять крышку и собрать схему поверки в соответствии с рисунком 1, подключив кабель к клеммам, соответствующим первому кана-

    Калибратор универсальный Н4-7

    □□□□□□□□

    Комплекс

    MIC-140

    Конт

    Цепь

    Вх +

    Вх -

    Общий

    лу.

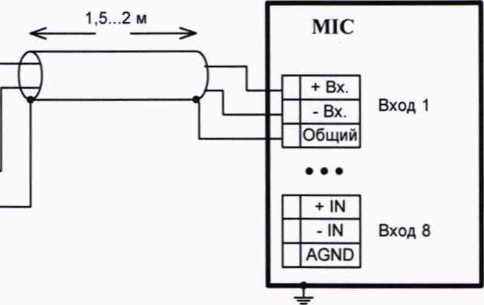

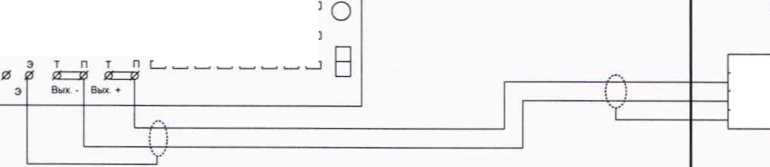

    Рисунок 1 - Схема определения основной погрешности канала измерений ТЭДС, соответствующей температуре комплексов MIC-140

    • 8.4.2.2 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.4.2.3 С калибратора Н4-7 подать эталонные значения напряжения постоянного тока равные ТЭДС термопар при соответствующих температурах.

    • 8.4.2.4 Эталонные значения температуры и соответствующие им значения ТЭДС термопар различных типов по ГОСТ Р 8.585-2001 [4] и в зависимости от диапазонов измерения приведены в таблицах 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 и 15 данного раздела.

    Таблица 3

    Тип термопары

    Диапазон измерения. °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    R (ТПП)

    от 600 до 1800

    600

    5,583

    900

    9,205

    1200

    13,228

    1500

    17,451

    1760

    21,003

    Таблица 4

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    S (ТПП)

    от 600 до 1800

    600

    5,239

    900

    8,449

    1200

    11,951

    1500

    15,582

    1760

    18,609

    Таблица 5

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    В (ТПР)

    от 600 до 1800

    600

    1,792

    900

    3,957

    1200

    6,786

    1500

    10,099

    1800

    13,591

    Таблица 6

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    ЦТЖК)

    от минус 200 до

    1200

    минус 200

    минус 7,890

    минус 160

    минус 6,821

    минус 120

    минус 5,426

    минус 80

    минус 3,786

    минус 40

    минус 1,961

    0

    0

    240

    13,0

    480

    26,726

    720

    40,382

    960

    55,561

    1200

    69,533

    Таблица 7

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    Т (ТМК)

    от минус 160 до 380

    минус 160

    минус 4,865

    минус 120

    минус 3,923

    минус 90

    минус 3,089

    минус 60

    минус 2,153

    минус 30

    минус 1,121

    0

    0

    80

    3,358

    160

    7,209

    240

    11,458

    300

    14,862

    380

    19,641

    Таблица 8

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    Е (ТХКн)

    от минус 200 до 1000

    минус 200

    минус 8,825

    минус 160

    минус 7,632

    минус 120

    минус 6,107

    минус 80

    минус 4,302

    минус 40

    минус 2,255

    0

    0

    200

    13,421

    400

    28,946

    600

    45,093

    800

    61,017

    1000

    76,373

    Таблица 9

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    К(ТХА)

    от минус 200 до 1370

    минус 200

    минус 5,891

    минус 160

    минус 5,141

    минус 120

    минус 3,089

    минус 80

    минус 2,920

    минус 40

    минус 1,527

    0

    0

    275

    11,176

    550

    22,776

    825

    34,297

    1100

    45,119

    1370

    54,819

    Таблица 10

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    L (ТХК)

    от минус 200 до 800

    минус 200

    минус 9,488

    минус 160

    минус 8,207

    минус 120

    минус 6,575

    минус 80

    минус 4,636

    минус 40

    минус 2,431

    0

    0

    160

    11,398

    320

    24,550

    480

    38,534

    560

    45,590

    800

    66,466

    Таблица 11

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    N (ТНН)

    от минус 200 до

    1300

    минус 200

    минус 3,990

    минус 160

    минус 3,491

    минус 120

    минус 2,808

    минус 80

    минус 1,972

    минус 40

    минус 1,023

    0

    0

    250

    7,597

    500

    16,748

    750

    26,491

    1000

    36,256

    1300

    47,513

    Таблица 12

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    Al (ТВР)

    от 0 до 2200

    0

    0

    500

    7,908

    1000

    16,128

    1500

    23,311

    2000

    29,186

    2500

    33,640

    Таблица 13

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    А2 (ТВР)

    от 0 до 1800

    0

    0

    360

    5,594

    720

    11,733

    1080

    17,530

    1440

    22,713

    1800

    27,232

    Таблица 14

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    АЗ (ТВР)

    от 0 до 1800

    0

    0

    360

    5,471

    720

    11,498

    1080

    17,203

    1440

    22,317

    1800

    26,773

    Таблица 15

    Тип термопары

    Диапазон измерения, °C

    Температура рабочего конца, °C

    ТЭДС, мВ

    М (ТМК)

    от минус 200 до 100

    минус 200

    минус 6,154

    минус 160

    минус 5,349

    минус 120

    минус 4,314

    минус 80

    минус 3,066

    минус 40

    минус 1,622

    0

    0

    20

    0,873

    40

    1,783

    60

    2,730

    80

    3,710

    100

    4,722

    • 8.4.2.5 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики.

    • 8.4.2.6 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.4.2.7 Повторить операции пп.8.4.2.1-8.4.2.6 для остальных ИК.

    • 8.4.2.8 Вычислить величину погрешности измерений ТЭДС, соответствующих температуре каждого из каналов по формуле (2) или получить значение погрешности из файла отчета.

    (2)

    где 1эт -температура, соответствующая заданному значению ТЭДС, °C;

    . -значение температуры измеренной комплексом, °C.

    • 8.4.2.9 Результат поверки считать положительным, если величина погрешности измерений ТЭДС, соответствующих температуре не превышает нормированных значений для каждого типа термопар.

    • 8.4.2.10 Определить суммарную погрешность каждого из ИК температур. Величина суммарной абсолютной погрешности ИК температуры определяется по формуле (3):

    =к (Лтхс) + (Атэдс) >°с             (3)

    где К-коэффициент, учитывающий неисключенную систематическую погрешность по МИ 2083-90 [5]    (К=1,1 при доверительной вероятности Р=0,95);

    Дтхс-максимальная абсолютная погрешность измерений температуры свободных концов,°C;

    Дтэдс—максимальная абсолютная погрешность измерения напряжения постоянного тока, соответствующего температуре, °C.

    • 8.5 Определение основной погрешности канала измерений напряжения постоянного тока комплексов MIC-183

      • 8.5.1 Для определения погрешности измерения напряжения постоянного тока комплекса MIC-183 выполнить следующие операции:

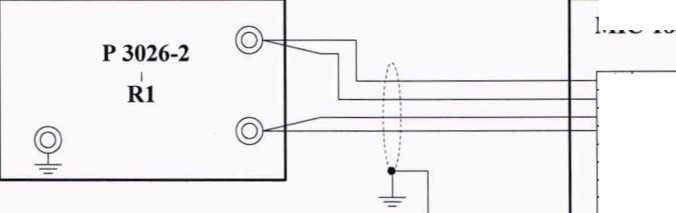

        • 8.5.1.1 Собрать схему, изображенную на рисунке 2.

          MIC-183

          1

          ЕХС1

          2

          +IN1

          3

          -IN

          4

          G1

          5

          6

          7

          8

          корпус

    о;

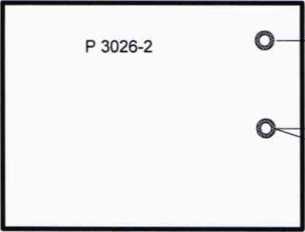

    Рисунок 2 - Схема определения основной погрешности канала измерений напряжения постоянного тока комплексов MIC-183

    • 8.5.1.2 Произвести настройку ИК комплекса в соответствии с п.7.2. Установить частоту опроса 10 Гц. Установить ток питания 2 мА.

    • 8.5.1.3 Установить значение сопротивления меры Р3026-2 - 200 Ом.

    • 8.5.1.4 Провести балансировку поверяемого канала.

    • 8.5.1.5 Установить значения сопротивлений меры Р3026-2, соответствующие значениям эталонных уровней постоянного напряжения. Значения сопротивлений для различных диапазонов измерения приведены в таблице 16.

    Таблица 16

    ±100 мВ

    ±50 мВ

    ±25 мВ

    ±12,5 мВ

    ±6,25 мВ

    Значения эталонных уровней, мВ

    Величина сопротивления, R1, Ом

    Значения эталонных уровней, мВ

    Величина сопротивления, R1, Ом

    Значения эталонных уровней, мВ

    Величина сопротивления, R1, Ом

    Значения эталонных уровней, мВ

    Величина сопротивления, R1, Ом

    Значения эталонных уровней, мВ

    Величина сопротивления, R1, Ом

    минус 100

    175

    минус50

    187,5

    минус25

    193,75

    минус 12,48

    196,88

    минус6,24

    198,44

    минус80

    180

    минус40

    190

    минус20

    195

    минус 10

    197,5

    минус4,8

    198,8

    минусбО

    185

    минусЗО

    192,5

    минус 15

    196,25

    минус7,6

    198.1

    минусЗ,6

    199,1

    минус40

    190

    минус20

    195

    минус 10

    197,5

    минус5

    198,75

    минус2,4

    199,4

    минус20

    195

    минус 10

    197,5

    минус5

    198,75

    минус2,4

    149,4

    минус 1,2

    199,7

    0

    200

    0

    200

    0

    200

    0

    200

    0

    200

    20

    205

    10

    202,5

    5

    201,25

    2,4

    200,6

    1,2

    200,3

    40

    210

    20

    205

    10

    202,5

    5

    201,25

    2,4

    200,6

    60

    215

    30

    207,5

    15

    203,75

    7,65

    201,9

    3,6

    200,9

    80

    220

    40

    210

    20

    205

    10

    202,5

    4,8

    201,2

    100

    225

    50

    212,5

    25

    206,25

    12,48

    203,12

    6,24

    201,56

    • 8.5.1.6 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.5.1.7 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.5.1.8 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.5.1.9 Вычислить значения основной приведенной погрешности измерения напряжения постоянного тока у по формуле (4) или получить значение погрешности из файла отчета.

      -С/

      е________э

      и -и

      в н

      •100,%

      (4)

    где U е - измеренное значение напряжения, В;

    Uв и U „ - верхний и нижний пределы диапазона измерения, В.

    • 8.5.1.10 Повторить операции пп.8.5.1.1-8.5.1.9 для остальных ИК комплекса.

    • 8.5.1.11 Результат поверки считать положительным, если величина приведенной погрешности измерения напряжения постоянного тока каждого из каналов комплекса MIC-183 не превышает ±0,3%.

    • 8.6 Определение основной погрешности канала измерений относительного напряжения постоянного тока комплексов MIC-184

      • 8.6.1 Для определения погрешности измерений относительного напряжения постоянного тока комплекса MIC-184 выполнить следующие операции:

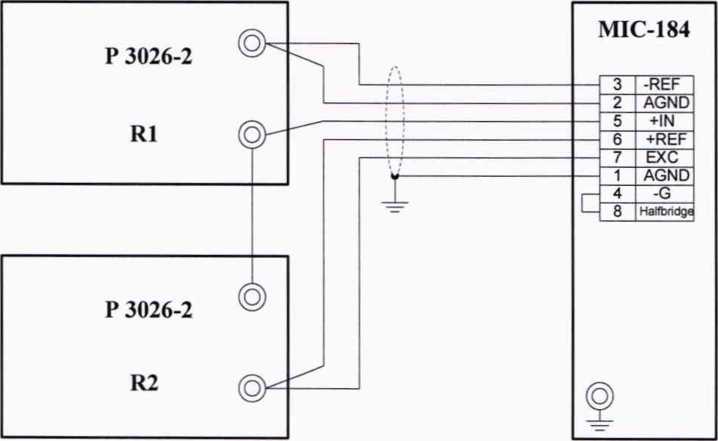

        8.6.1.1 Собрать схему, изображенную на рисунке 3.

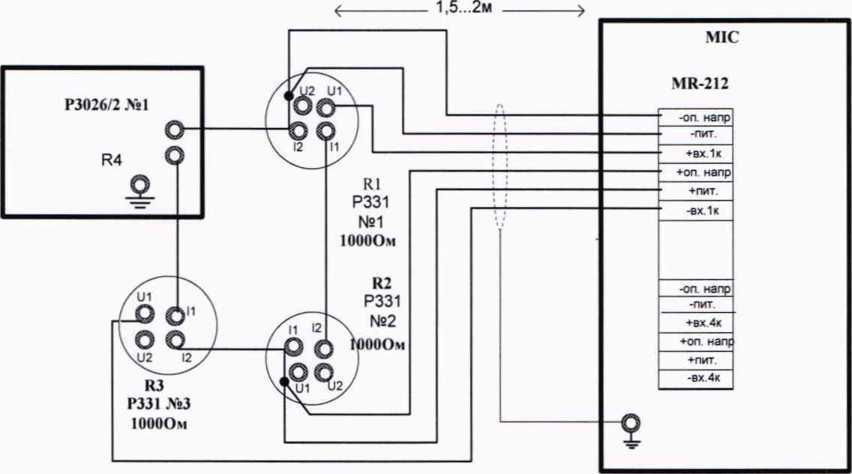

        Рисунок 3 - Схема определения погрешности измерений относительного напряжения постоянного тока комплекса MIC-184

    • 8.6.1.2 Установить частоту опроса 10 Гц.

    • 8.6.1.3 Установить значения сопротивлений мер Р3026-2 -200 Ом.

    • 8.6.1.4 Провести балансировку поверяемого канала.

    • 8.6.1.5 Установить значения сопротивлений мер Р3026-2, соответствующие значениям эталонных уровней относительных напряжений. Значения сопротивлений для различных диапазонов измерения приведены в таблице 17.

    Таблица 17

    ±1

    ООмВ/В

    ±50мВ/В

    ±25мВ/В

    ±12,5мВ/В

    ±6,25мВ/В

    х

    1 о

    1 о

    х

    1 о

    1 <и

    х

    1 о

    1 О

    х

    1

    О

    6

    X

    1 о

    0)

    g

    g

    е:

    3

    g

    3

    g

    g

    1

    X

    X

    = СО

    X

    а X

    5 со

    я X

    я X

    5 со

    я X

    X

    X S9

    X

    X

    О СО

    5 я

    3.0 с

    3.0

    Е

    О CD a s

    ко

    с

    3.0

    с

    ал 01 мВ/

    ко

    с

    ко

    с

    о со

    3 2

    ко

    с

    ко

    Е -

    О оо

    § S

    3.0 Е -

    ко

    Е

    £ «£ м о

    3 ex'

    о гч о аг

    к «

    — о

    8 &

    о ГЧ О а:

    «с о

    8 o'

    о гч о ас

    £ «

    — о

    8 ас

    о гц о ОС

    п «с м о

    8 o'

    о сч о ас

    5 =

    я

    я —

    = S

    Я сг

    я -

    = 5

    Я г

    S Я

    X =

    Я -

    Я tr

    X я

    я ~

    я

    ± со - о

    х S

    — 5

    х Е

    = о

    X S

    х £

    х “

    X S

    х -

    = “

    X =

    = -

    = О

    — 5

    х S

    х Е

    2 о.

    У 1

    т 1

    V О.

    3- X

    т х

    3-  =

    У 1

    - —

    3- X

    У х

    У =

    У =

    я

    X

    X

    я

    X

    X

    У я

    X

    X

    я

    X

    X

    я

    X

    X

    £*)

    о СО

    0

    СО

    X СП

    о

    СО

    СО

    X со

    <и

    00

    0 со

    X со

    <и со

    0

    00

    X СП

    0

    СО

    5

    00

    -100

    160

    240

    -50

    180

    220

    -25

    190

    210

    -12,5

    195

    205

    -6,25

    197,5

    202,5

    -80

    168

    232

    -40

    184

    216

    -20

    192

    208

    -10

    196

    204

    -5

    198

    202

    -60

    176

    224

    -30

    188

    212

    -15

    194

    206

    -7,5

    197

    203

    -3,75

    198.5

    201,5

    -40

    184

    216

    -20

    192

    208

    -10

    196

    204

    -5

    198

    202

    -2,5

    199

    201

    -20

    192

    208

    -10

    196

    204

    -5

    198

    202

    -2,5

    199

    201

    -1,25

    199.5

    200,5

    0

    200

    200

    0

    200

    200

    0

    200

    200

    0

    200

    200

    0

    200

    200

    20

    208

    192

    10

    204

    196

    5

    202

    198

    2.5

    201

    199

    1,25

    200,5

    199,5

    40

    216

    184

    20

    208

    192

    10

    204

    196

    5

    202

    1989

    2,5

    201

    199

    60

    224

    176

    30

    212

    188

    15

    206

    194

    7.5

    203

    197

    3,75

    201,5

    198,5

    80

    232

    168

    40

    216

    184

    20

    208

    192

    10

    204

    192

    5

    202

    198

    100

    240

    160

    50

    220

    180

    25

    210

    190

    12,5

    205

    195

    6,25

    202,5

    197,5

    • 8.6.1.6 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.6.1.7 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.67 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.6.1.8 Сохранить файл протокола проверки ПК (в случае необходимости распечатать на принтере).

    • 8.6.1.9 Вычислить значения основной приведенной погрешности / по формуле (5) или получить значение погрешности из файла отчета.

    U -U

    •юо,%

    е э

    (5)

    и -и в н

    где Uе -измеренное значение относительного напряжения, мВ/В;

    Uв и Uн -верхний и нижний пределы диапазона измерения, мВ/В.

    • 8.6.1.10 Повторить операции пп.8.6.1.1 -8.6.1.9 для остальных ИК комплекса.

    • 8.6.1.11 Величина погрешности каждого из каналов не должна превышать ±0,3%.

    • 8.7 Определение основной погрешности канала измерений напряжения постоянного тока модулей MR-114, МВ-132, МВ-232, PXI MX-132

    (Измененная редакция. Изм. №1)

    • 8.7.1 Для определения значений погрешности при измерении напряжения постоянного тока модулей MR-114, МВ-132, МВ-232, PXI MX-132 выполнить следующие операции:

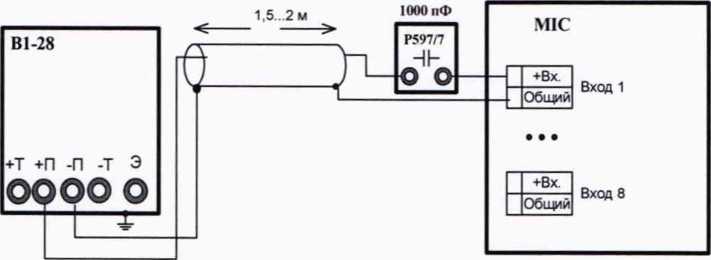

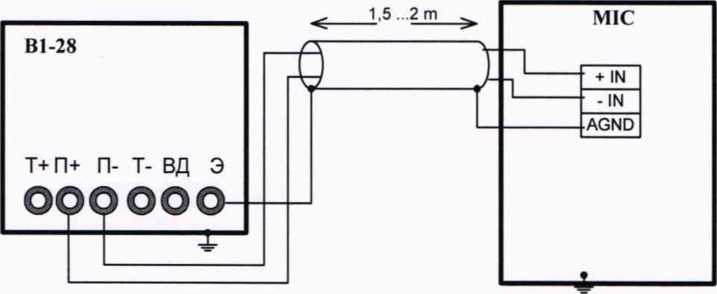

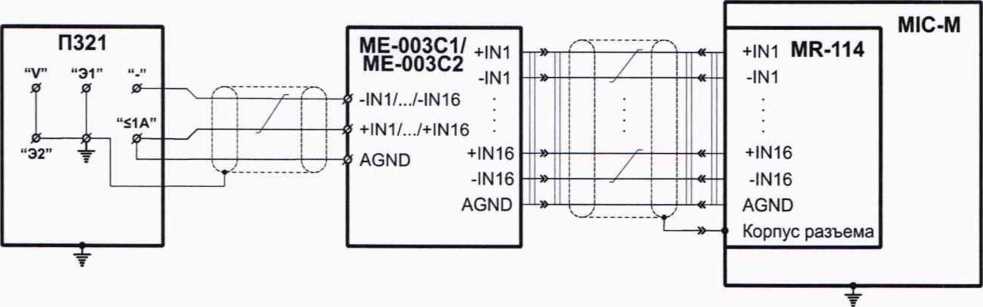

      • 8.7.1.1 Собрать схему, изображенную на рисунке 4.1

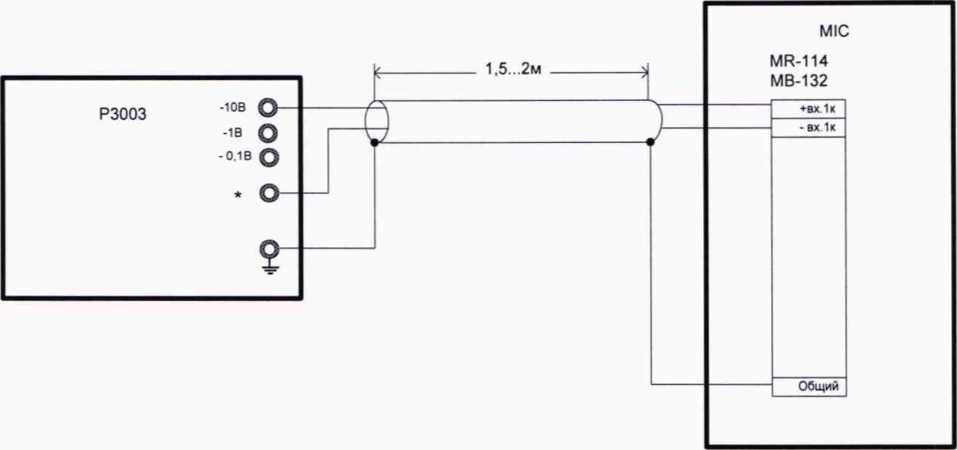

    Рисунок 4 - Схема определения значений погрешности при измерении напряжения постоянного тока модулей MR-114, МВ-132. МВ-232, PXI MX-132

    • 8.7.1.2 Установить частоту опроса каналов модуля 100 Гц. Выбрать поверяемый диапазон измерения, провести балансировку каналов модуля при «0»-ых значениях входного сигнала от РЗООЗ.

    (Измененная редакция. Изм. №1)

    • 8.7.1.3 С компаратора напряжений РЗООЗ подать на вход ИК эталонные значения постоянного напряжения Uэ в И контрольных точках диапазона измерения (при поверке положительной части диапазона измерений необходимо поменять полярность сигнала, поменяв местами провода на клеммах "-10 В" и "*" компаратора (или "-0,1 В" и "*") в зависимости от поверяемого диапазона модуля). Значения эталонных сигналов в зависимости от диапазонов измерения модулей MR-114, МВ-132, PXI MX-132 приведены в таблице 18, для модулей МВ-232 в таблице 19.

    (Измененная редакция. Изм. №1)

    аблица 18

    Поверяемый диапазон, В

    от -10

    до+10

    от -5 до +5

    от -2,5

    До+2,5

    от -1,25 до +1,25

    от

    -0,625

    ДО

    +0,625

    от -0,1

    ДО +0,1

    от -0,05

    ДО +0,05

    от

    -0,025 до +0,025

    от

    -0,02

    ДО

    +0,02

    Напряжение эталонного сигнала С/э, В

    -10,0

    -5,0

    -2,5

    -1,25

    -0,625

    -0,10

    -0,05

    -0,025

    -0,020

    -8,0

    -4,0

    -2,0

    -1,00

    -0,500

    -0,08

    -0,04

    -0,020

    -0,016

    -6,0

    -3,0

    -1,5

    -0,75

    -0,375

    -0,06

    -0,03

    -0,015

    -0,012

    -4,0

    -20

    -1,0

    -0,50

    -0,250

    -0,04

    -0,02

    -0,010

    -0,008

    -2,0

    -1,0

    -0,5

    -0,25

    -0,125

    -0,02

    -0,01

    -0.005

    -0,004

    0

    0

    0

    0

    0

    0

    0

    0

    0

    2,0

    1,0

    0,5

    0,25

    0,125

    0,02

    0,01

    0,005

    0,004

    4,0

    2,0

    1,0

    0,50

    0,250

    0,04

    0,02

    0,010

    0.008

    6,0

    3,0

    1,5

    0,75

    0,375

    0,06

    0,03

    0,015

    0,012

    8,0

    4,0

    2,0

    1,00

    0,500

    0,08

    0,04

    0,020

    0,016

    10,0

    5,0

    2,5

    1,25

    0,625

    0,10

    0,05

    0,025

    0,020

    аблица 19

    Поверяемый диапазон, мВ

    от -50 до +50

    от -100 до

    +100

    от -250 до

    +250

    от -500 до

    +500

    Напряжение эталонного

    -50

    -100

    -250

    -500

    сигнала (Д, мВ

    -40

    -80

    -200

    -400

    -30

    -60

    -150

    -300

    -20

    -40

    -100

    -200

    -10

    -20

    -50

    -100

    0

    0

    0

    0

    10

    20

    50

    100

    20

    40

    100

    200

    30

    60

    150

    300

    40

    80

    200

    400

    50

    100

    250

    500

    (Измененная редакция. Изм. №1)

    • 8.7.1.4 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.7.1.5 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.7.1.6 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.7.1.7 Рассчитать значения основной приведенной погрешности / по формуле (6) или получить значение погрешности из файла отчета.

    U -U

    /=7Т7±'100- %                        (6)

    в      н

    где Uе -измеренное значение напряжения, В;

    U в и Uи -верхний и нижний пределы диапазона измерения, В.

    • 8.7.1.8 Повторить операции 8.7.1.3-8.7.1.7 для остальных диапазонов измерения.

    (Измененная редакция. Изм. №1)

    • 8.7.1.9 Повторить операции 8.7.1.1-8.7.1.8 для остальных каналов модуля.

    (Измененная редакция. Изм. №1)

    • 8.7.1.10 Величина погрешности каждого из каналов не должна превышать:

    • -  ±0,025 % для диапазонов ±10; ±5; ±2,5; ±1,25; ±0,625; ±0,1; ±0,05 В модулей MR-114 и PXI МХ-132;

    • -  ±0,05 % для диапазонов ±0,025; ±0,02 В модулей MR-114 и PXI МХ-132;

    • -  ±0,05 % для диапазона ±10 В модулей МВ-132;

    ±0,2 % для диапазонов ±50 мВ; ±100 мВ; ±250 мВ; ±500 мВ модулей МВ-232

    (Измененная редакция. Изм. №1)

    • 8.8 Определение основной погрешности канала измерений силы постоянного тока модулей MR-114С1, MR-114С2

    (Измененная редакция. Изм. №1)

    • 8.8.1 Для определения погрешности измерений силы постоянного тока модулями MR-114С1, MR-114С2 выполнить следующие операции:

      • 8.8.1.1 Собрать схему, изображенную на рисунке 5 (длина соединительного кабеля до 2м).

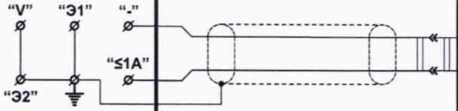

        Рисунок 5 - Схема определения погрешности канала измерений силы постоянного тока модулей MR-114С1, MR-114С2

    (Измененная редакция. Изм. №1)

    • 8.8.1.2 Установить частоту опроса каналов модуля 100 Гц.

    • 8.8.1.3 С калибратора П321 подать на вход ИК эталонные значения постоянного тока в 5 контрольных точках диапазона измерения. Значения эталонных сигналов в зависимости от диапазонов измерения приведены в таблице 20.

      "аблица 20

      Поверяемый диапазон, мА

      0-20

      0-5

      Величина эталонного тока, мА

      0

      0

      5

      1,25

      10

      2,5

      15

      3,75

      20

      5

    8.8.1.4 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.8.1.5 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.8.1.6 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.8.1.7 Вычислить значения основной приведенной погрешности по формуле (7) или получить значение погрешности из файла отчета.

      4-Л Л-Л

      •100,

      (?)

    где 1е -измеренное значение тока, мА;

    1„ и /н -верхний и нижний пределы диапазона измерения, мА.

    • 8.8.1.8 Повторить операции пп.8.8.1.1-8.8.1.7 для остальных каналов модуля.

    • 8.8.1.9 Величина погрешности каждого из каналов не должна превышать ±0,05 % на каждом диапазоне.

    • 8.9 Определение основной погрешности канала измерений силы постоянного тока: модуль MR-114 - модуль коммутации МЕ-003С1, модуль MR-114 - модуль коммутации МЕ-003С2 (Измененная редакция. Изм. №1)

      • 8.9.1 Выполнить операции раздела 8.7 для модуля MR-114.

      • 8.9.2 Добавить в ПО Recorder градуировочные характеристики (ГХ) канала модуль MR-114+ МЕ-003С1/МЕ-003С2 в окне «Настройка каналов MR-114...».

      • 8.9.3 Установить диапазон измерения напряжения каналов модуля MR-114 в зависимости от поверяемого диапазона измерения силы постоянного тока и типа модуля МЕ-003С в соответствии с таблицей 21.

    Таблица 21

    Тип модуля

    Поверяемый диапазон, мА

    0-20

    0-5

    МЕ-003С1

    ±0,1 В

    ±0,025В

    МЕ-003С2

    ±10В

    ±2,5В

    8.9.4 Установить частоту опроса каналов модуля MR-114 100 Гц.

    8.9.5 Собрать схему, приведенную на рисунке 6 (длина соединительных кабелей до 2м).

    Рисунок 6 - Схема определения погрешности канала измерений силы постоянного тока модуль MR-114+модуль коммутации МЕ-003С1/МЕ-003С2

    • 8.9.6 Определить погрешность канала измерений силы постоянного тока модуль MR-114+модуль коммутации МЕ-003С1/МЕ-003С2 аналогично определению погрешности измерения силы постоянного тока модуля MR-114C1, MR-114C2, выполнив операции 8.8.1.3-8.8.1.7.

    • 8.9.7 Повторить операции 8.9.5-8.9.6 для остальных измерительных каналов.

    • 8.9.8 Повторить операции 8.9.3-8.9.7 для остальных диапазонов измерения.

    • 8.9.9 Величина погрешности каждого из каналов не должна превышать ±0,05 % на каждом диапазоне измерения.

    • 8.10 Определение основной погрешности канала измерений напряжения постоянного тока модулей MR-227K1, MR-227K2, MR-227K3

    (Измененная редакция. Изм. №1)

    • 8.10.1 Для определения погрешности измерений напряжения постоянного тока модулей MR-227K1/ MR-227K2/ MR-227K3 выполнить следующие операции.

      • 8.10.1.1 Собрать схему, изображенную на рисунке 7.

    Рисунок 7 - Схема определения погрешности канала измерений напряжения постоянного тока модулей MR-227K1/ MR-227K2/ MR-227K3

    • 8.10.1.2 Установить частоту опроса каналов модуля 10 Гц.

    • 8.10.1.3 С компаратора напряжений РЗООЗ подать на вход ИК эталонные значения постоянного напряжения Uэ в 11-контрольных точках. Значения эталонных сигналов в зависимости от диапазонов измерения приведены в таблице 22.

      Таблица 22

      Поверяемый диапазон, мВ

      от -5 до +15

      от -4 до +30

      от -10 до +75

      Напряжение эталонного сигнала U3, мВ

      -5

      -4

      -10

      -4

      -3,2

      -8

      -3

      -2,4

      -6

      -2

      -1,6

      -4

      -1

      -0,8

      -2

      0

      0

      0

      3

      6

      15

      6

      12

      30

      9

      18

      45

      12

      24

      60

      15

      30

      75

    (Измененная редакция. Изм. №1)

    • 8.10.1.4 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.10.1.5 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.10.1.6 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.10.1.7 Вычислить значения основной приведенной погрешности /по формуле (8) или получить значение погрешности из файла отчета.

    r = u' ^-ЮО. % и -и

    в      н

    где U е -измеренное значение напряжения. В;

    U в и U н -верхний и нижний пределы диапазона измерения, В.

    • 8.10.1.8 Повторить операции пп.8.10.1.1-8.10.1.7 для остальных ИК комплекса.

    • 8.10.1.9 Величина погрешности каждого из каналов не должна превышать ±0,08%.

    • 8.11 Определение основной погрешности канала измерений ТЭДС термопар с компенсацией температуры «холодного спая»: модуль MR-227K11/ MR.-227K.21/ MR-227K31 - модуль коммутации МЕ-005

    (Измененная редакция. Изм. №1)

    • 8.11.1 Определение погрешности измерений ТЭДС термопар: модуль MR-227K11/ MR-227K21/ MR-227K31+ модуль коммутации МЕ-005

      • 8.11.1.1 Установить частоту опроса каналов модуля MR-227K11/ MR-227K21/ MR-227K31 равную 10Гц.

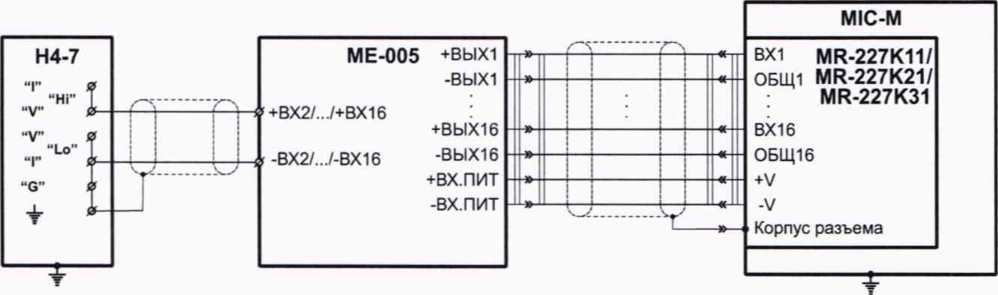

      • 8.11.1.2 Собрать схему, приведенную на рисунке 8 (соединительный кабель модуль коммутации МЕ-005+модуль MR-227K11/ MR-227K21/ MR-227K31 - из комплекта поставки). Подключить источник эталонного напряжения к входам одного из каналов (с 2-го по 16-й) модуля МЕ-005.

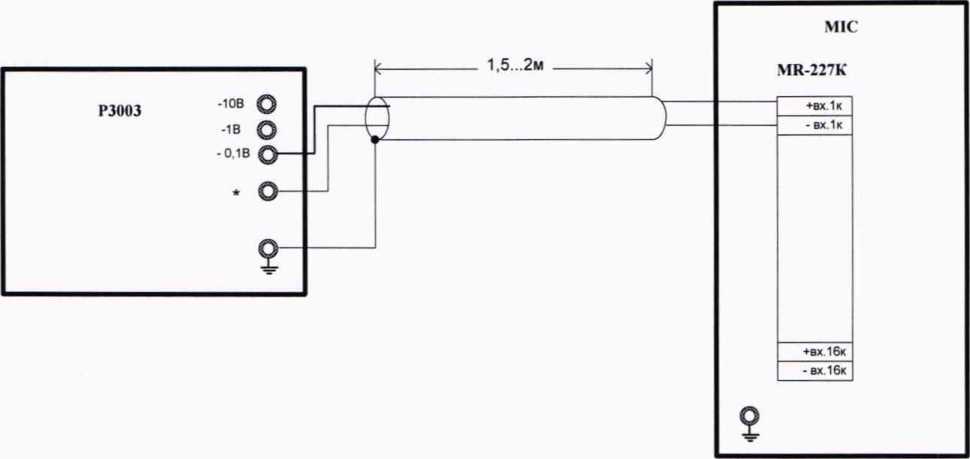

    Рисунок 8 - Схема определения погрешности измерений ТЭДС термопар: модуль MR-227K11/ MR-227K21/ MR-227K31+модуль коммутации МЕ-005

    • 8.11.1.3 Последовательно подать эталонные уровни напряжения постоянного тока (значения эталонных уровней в зависимости от диапазонов измерения модулей MR-227K11/ MR-227K21/ MR-227K31 приведены в таблице 22). Провести измерение значения напряжения постоянного тока (оценка «среднее значение») каналом модуля MR-227K11/ MR-227K21/ MR-227K31 для каждого значения эталонного уровня.

    • 8.11.1.4 Рассчитать значения приведенной погрешности измерения ТЭДС для каждого значения эталонного уровня по формуле (9).

    где [/м -значение измеренного напряжения для заданного эталонного уровня, мВ;

    £/ -значение напряжения эталонного уровня, мВ;

    Uвп-значение напряжения верхнего предела диапазона измерения модуля

    MR-227K11/ MR-227K21/ MR-227K31, мВ

    UHU-значение напряжения нижнего предела диапазона измерения модуля

    MR-227K11/ MR-227K21/ MR-227K31, мВ

    • 8.11.1.5 Повторить действия пп.8.11.1.2-8.11.1.4 для остальных каналов.

    • 8.11.2 Определение погрешности компенсации температуры «холодного спая» термопар: модуль MR-227K11/ MR-227K.21/ МК-227К.31+модуль коммутации МЕ-005

      • 8.11.2.1 Снять крышку модуля коммутации МЕ-005, установить перемычки из медного провода на входах каналов с 2-го по 16-й, установить эталонный термометр сопротивления ПТСВ-2-3, установить крышку на место и закрепить ее винтами. Собрать схему, приведенную на рисунке 9.

    Термокамера

    Рисунок 9 - Схема определения погрешности компенсации температуры «холодного спая»: модуль MR-227K11/ MR-227K.21/ МК-227К31+модуль коммутации МЕ-005

    • 8.11.2.2 Загрузить из БГДХ (см. Руководство пользователя ПО Recoder [3]) для канала 1 модуля MR-227K11/ MR-227K21/ MR-227K31 градуировочную характеристику (зависимость «Ом-°С») термометра сопротивления PtlOO по ГОСТ 6651-2009 [6] для Ro=100 0m, а=0,00385’С‘‘).

    • 8.11.2.3 Запустить на выполнение плагин «КТХС» (см. Руководство пользователя ПО Recoder [3]). В окне «Настройка коррекции температуры холодного спая» плагина добавить каналы с 2-го по 16-й модуля MR-227K11/ MR-227K21/ MR-227K31 в список «Компенсируемые каналы», добавить канал 1 модуля MR-227K11/ MR-227K21/ MR-227K31 в список «Каналы аддитивной компенсации», установить метку «Добавить каналы в мВ», установить тип термопары в поле «Тарировочная характеристика термопары» в соответствии с таблицей 23.

    Таблица 23

    Тип модуля

    Тип термопары

    MR-227K11

    R (ТПП); S (ТПП); В (ТПР); J (ТЖК); Т (ТМК); Е (ТХКн); К (ТХА); N (ТНН); А-1 (ТВР); А-2 (ТВР); А-3 (TBP); L (ТХК); М (ТМК)

    MR-227K21

    R (ТПП); S (ТПП); В (ТПР); Т (ТМК)

    MR-227K31

    В (ТПР); N (ТНН)

    • 8.11.2.4 Задать температуру в термокамере, равную одному из значений диапазона компенсации температуры «холодного спая» в зависимости от типа термопары, в соответствии с таблицей 24. После выхода термокамеры на режим выдержать при заданной температуре модуль коммутации МЕ-005 в течение времени, необходимого для достижения стабильной температуры внутри модуля (сопротивление ПТСВ-2-3 не должно изменяться больше чем на ±0,01 Ом за 5 минут). Измерить сопротивление ПТСВ-2-3 и определить действительное значение температуры «холодного спая», согласно ГОСТ Р 8.571-98 (Приложения А и Б) [7] с использованием градуировочной таблицы T=f(W), прилагаемой к РЭ на термометр, или градуировочных характеристик из свидетельства о поверке).

    Таблица 24

    Тип термопары

    Контрольные значения температуры «холодного спая», °C

    R (ТПП); S (ТПП); J (ТЖК); Т (ТМК); Е (ТХКн);

    К (ТХА); N (ТНН); L (ТХК); М (ТМК)

    -30; -15; 0; 20; 50

    А-1 (ТВР); А-2 (ТВР); А-3 (ТВР); В (ТПР)

    0; 20; 50

    • 8.11.2.5 Определить по ГОСТ 8.585-2001 [4] для выбранного типа термопары значение эталонного напряжения (ТЭДС) «холодного спая» Цхсэ (мВ), соответствующее действительному значению температуры «холодного спая», определенному в 8.11.2.4.

    • 8.11.2.6 Снять по показаниям комплекса (оценки среднего соответствующих виртуальных каналов с обозначением «cor mV») значения напряжения компенсации «холодного спая» Cvc (мВ) каналов.

    • 8.11.2.7 Рассчитать абсолютную погрешность напряжения компенсации температуры «холодного спая» термопары по формуле (10) для каждого канала.

    Длс“ Uxc~Uxc3f                   (Ю)

    • 8.11.2.8 Рассчитать приведенную погрешность напряжения компенсации температуры «холодного спая» термопары по формуле (11) для каждого канала.

    /  =Т7~^т -100,%             (И)

    О ВП U НП

    где ивп-значение верхнего предела диапазона измерения модуль MR-227K.11/ MR-227K21/ MR-227K31+модуль коммутации МЕ-005, мВ инп-значение нижнего предела диапазона измерения модуль MR-227K11/ MR-227K21/ MR-227K31+модуль коммутации МЕ-005, мВ

    • 8.11.2.9 Повторить операции пп.8.11.2.5-8.11.2.8 для остальных типов термопар, установив тип термопары в поле «Тарировочная характеристика термопары» плагина «КТХС», в соответствии с таблицей 23.

    • 8.11.2.10 Рассчитать основную приведенную погрешность измерения ТЭДС термопар с компенсацией температуры «холодного спая» по формуле (12) для каждого канала.

    У =7  +      >%                  (12)

    /     / комп / ТЭДСтах

    где у -значение приведенной погрешности напряжения компенсации температуры «холодного спая» канала, полученное в     п.8.11.2.8,     %

    Х7Э7Стах_максимальное значение приведенной погрешности измерения ТЭДС канала, полученное в п.8.11.1, %;

    • 8.11.2.11 Повторить операции пп. 8.11.2.4-8.11.2.10 для остальных значений температуры «холодного спая».

    • 8.11.2.12 Основная приведенная погрешность канала измерений ТЭДС термопар с компенсацией температуры «холодного спая»: модуль MR-227K11/ MR-227K21/ MR-227K31+мoдyль коммутации МЕ-005 не должна превышать ±0,08 %.

    • 8.12 Определение основной погрешности канала измерений напряжения постоянного тока модулей MR-227U1, MR-227U2, MR-227U3, MR-237U

    (Измененная редакция. Изм. №1)

    • 8.12.1 Для определения погрешности измерений напряжения постоянного тока модулей MR-227U1. MR-227U2, MR-227U3 и MR-237U выполнить следующие операции:

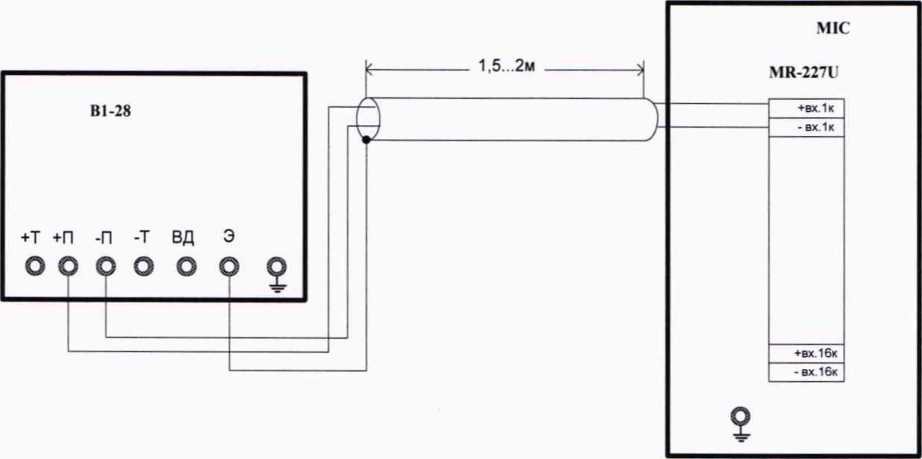

      • 8.12.1.1 Собрать схему, изображенную на рисунке 10.

    Рисунок 10 - Схема определения погрешности измерений напряжения постоянного тока

    модулей MR-227U1, MR-227U2, MR-227U3 и MR-237U

    • 8.12.1.2 Установить частоту опроса каналов модуля 10 Гц.

    • 8.12.1.3 С калибратора В1-28 подать на вход ИК эталонные значения постоянного напряжения Uэ в 5 или И контрольных точках в зависимости от диапазона измерения. Значения эталонных сигналов приведены в таблице 25.

    Таблица 25

    Поверяемый диапазон

    от -10 до + 100 мВ

    от -2 до +8 В

    от 0 до

    +10 В

    от -20 до +80 В

    от 0 до +100 В

    от 0 до +300 В

    от -60 до

    +240 В

    Напряже-ние эта-лонного

    -10

    -2,0

    0

    -20

    0

    0

    -60

    -8

    -1,6

    2,5

    -16

    25

    75

    -48

    -6

    -1,2

    5,0

    -12

    50

    150

    -36

    сигнала U?

    -4

    -0,8

    7,5

    -8

    75

    225

    -24

    -2

    -0,4

    10,0

    -4

    100

    300

    -12

    0

    0

    0

    0

    20

    1,6

    16

    48

    40

    3,2

    32

    96

    60

    4,8

    48

    144

    80

    6,4

    64

    192

    100

    8,0

    80

    240

    (Измененная редакция. Изм. №1)

    • 8.12.1.4 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.12.1.5 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.12.1.6 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.12.1.7 Вычислить значения основной приведенной погрешности / по формуле (13) или получить значение погрешности из файла отчета.

    U -U

    е э и -и

    •100,

    (13)

    в н

    где U е -измеренное значение напряжения, В;

    Uв и U н -верхний и нижний пределы диапазона измерения, В.

    • 8.12.1.8 Повторить операции пп.8.12.1.1-8.12.1.7 для остальных ИК комплекса.

    • 8.12.1.9 Величина погрешности каждого из каналов не должна превышать ±0,08 %.

    • 8.13 Определение основной погрешности канала измерений силы постоянного тока модулей MR-227C1, MR-227C2, MR-237C

      • 8.13.1 Для определения погрешности измерений силы постоянного тока модулей МС-227С1, MR-227C2 и MR-237C выполнить следующие операции: (Измененная редакция. Изм. №1)

        • 8.13.1.1 Собрать схему, изображенную на рисунке 11.

          П321

          MIC-M

          MR-227C1/

          MR-227C2/ MR-237C

          ОБЩ1/.../ОБЩ8

          ВХ1/.../ВХ8

    Рисунок 11 - Схема определения погрешности канала измерений силы постоянного тока модулей MR-227C1, MR-227C2, MR-237C

    измененная редакция. Изм. №1)

    • 8.13.1.2 Установить частоту опроса каналов модуля 10 Гц.

    • 8.13.1.3 С калибратора П321 подать на вход ИК эталонные значения постоянного тока в 5 контрольных точках диапазона измерения. Значения эталонных сигналов в зависимости от диапазонов измерения приведены в таблице 26.

    Таблица 26

    Поверяемый диапазон, мА

    0-20

    0-5

    Величина эталонного тока, мА

    0

    0

    5

    1,25

    10

    2,5

    15

    3,75

    20

    5

    • 8.13.1.4 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.13.1.5 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.13.1.6 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.13.1.7 Рассчитать значения основной приведенной погрешности / по формуле (14) или получить значение погрешности из файла отчета.

    /=у^у- Ю0, %                          (14)

    1 в

    где 1е -измеренное значение тока, мА;

    1в и /„ -верхний и нижний пределы диапазона измерения, мА.

    • 8.13.1.8 Повторить операции пп.8.13.1.1-8.13.1.7 для остальных каналов модуля.

    • 8.13.1.9 Величина погрешности каждого из каналов не должна превышать ±0,08 %.

    • 8.14 Определение основной погрешности канала измерений сопротивления постоянного тока модулей MR-227R1, MR-227R2, MR-227R3, MR-227R4, MR-227R5, MR-227R6, MR-227S1, MR-237R, МВ-232

    (Измененная редакция. Изм. №1)

    • 8.14.1 Для определения погрешности измерений сопротивления постоянного тока модулей MR-227R1, MR-227R2. MR-227R3, MR-227R4, MR-227R5, MR-227R6, MR-227S1, MR-237R, МВ-232 выполнить следующие операции:

      • 8.14.1.1 Собрать схему, изображенную на рисунке 12.

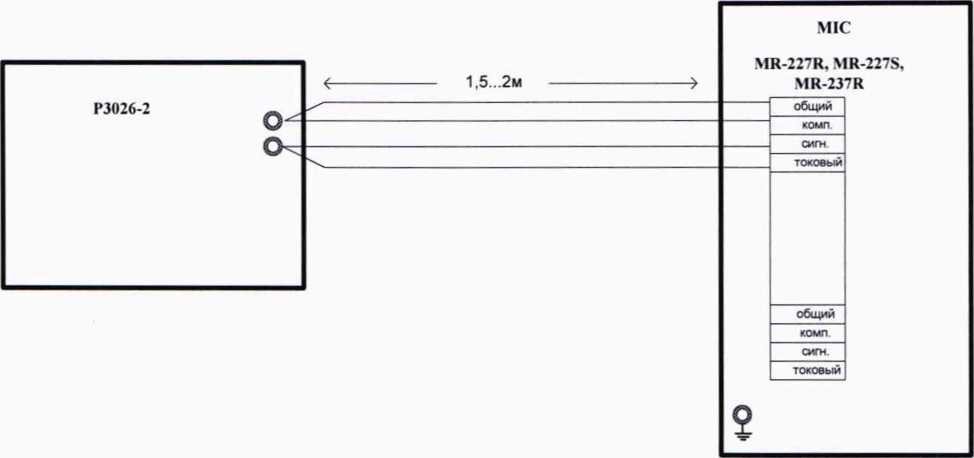

    Рисунок 12 - Схема поверки модулей MR-227R1,MR-227R2, MR-227R3, MR-227R4, MR-227R5, MR-227R6, MR-227S1, MR-237R, МВ-232

    • 8.14.1.2 Установить частоту опроса каналов модуля 10 Гц

    • 8.14.1.3 С меры сопротивлений Р3026-2 подать на вход ИК эталонные значения сопротивления в 5 контрольных точках диапазона измерения. Значения эталонных сигналов в зависимости от диапазонов измерения приведены в таблице 27.

    Таблица 27

    Поверяемый диапазон, Ом

    от 0,1 до 20

    от 0,1 до 41

    от 0,1 до 50

    эт 75 до

    125

    от 0.1 до 100

    от 0,1 до 102

    от 75 до 200

    от 0,1 до 200

    от 0,1 до 204

    от 0,1 до 10000

    Эталонное сопротив-ление, Ом

    0,1

    0,1

    0,1

    75

    0,1

    0,1

    75

    0,1

    0,1

    0,1

    5

    10

    12,5

    82,5

    25

    25

    105

    50

    50

    2500

    10

    20

    25

    100

    50

    50

    135

    100

    100

    5000

    15

    30

    37,5

    112,5

    75

    75

    165

    150

    150

    7500

    20

    41

    50

    125

    100

    102

    200

    200

    204

    10000

    (Измененная редакция. Изм. №1)

    • 8.14.1.4 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.14.1.5 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.14.1.6 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.14.1.7 Рассчитать значения основной приведенной погрешности / по формуле (15) или получить значение погрешности из файла отчета.

    R — R

    /=-^—^■■100, % (15)

    где Re -измеренное значение сопротивления. Ом;

    RH и RH -верхний и нижний пределы диапазона измерения, Ом.

    • 8.14.1.8 Повторить операции пп.8.14.1.1-8.14.1.7 для остальных каналов модуля.

    • 8.14.1.9 Величина погрешности каждого из каналов не должна превышать ±0,08% для модулей MR-227R1, MR-227R2, MR-227R3, MR-227R4, MR-227R5, MR-227R6, MR-227S1, MR-237R и ±0,2% для модулей МВ-232.

    (Измененная редакция. Изм. №1)

    • 8.15 Определение основной погрешности канала измерений относительного сопротивления потенциометрических датчиков модулей MR-227Up

    • 8.15.1 Для определения погрешности измерений относительного сопротивления потенциометрических датчиков с модулем MC-227Up выполнить следующие операции.

    • 8.15.1.1 Собрать схему, изображенную на рисунке 13

      MIC

      MC-227Up

      Р 3026-2

      О-

      о-

    Рисунок 13 - Схема определения погрешности измерений относительного сопротивления потенциометрических датчиков модулей MR-227Up

    • 8.15.1.2 Установить частоту опроса каналов модуля 10 Гц.

    • 8.15.1.3 Двумя мерами сопротивлений Р3026-2 подать на вход ИК эталонные значения относительного сопротивления в 5 контрольных точках диапазона измерения. Величины сопротивлений. устанавливаемые на каждом из магазинов, приведены в таблице 28.

    Таблица 28

    Значения эталонных уровней Roth., %

    Величина сопротивления Р3026-2, Ом

    R1

    R2

    5

    50

    950

    25

    250

    750

    50

    500

    500

    75

    750

    250

    95

    950

    50

    8.15.1.4 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.15.1.5 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.15.1.6 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.15.1.7 Рассчитать значения основной приведенной погрешности у по формуле (16) или получить значение погрешности из файла отчета.

    у = Romn.e - Romn.3i                               (16)

    где Rorrui. . -измеренное значение относительного сопротивления, %;

    Romn.^ -эталонное значение относительного сопротивления, %.

    • 8.15.1.8 Повторить операции пп.8.15.1.1-8.15.1.7 для остальных каналов модуля.

    • 8.15.1.9 Величина погрешности каждого из каналов не должна превышать ±0,08 %.

    • 8.16 Определение основной погрешности канала измерений относительного напряжения тензодатчиков модулей MR-212, МН-302

    (Измененная редакция. Изм. №1)

    • 8.16.1 Для определения погрешности измерений относительного напряжения тензодатчиков модуля MR-212 выполнить следующие операции.

    (Измененная редакция. Изм. №1)

    • 8.16.1.1 Собрать схему, изображенную на рисунке 14.

    Рисунок 14 - Схема определения погрешности измерений относительного напряжения тензодатчиков модулей MR-212

    • 8.16.1.2 Установить частоту опроса каналов модуля 80 Гц, выбрать поверяемый диапазон измерения, выбрать режим питания "Переменный ток".

    • 8.16.1.3 Провести балансировку нуля поверяемого канала, установив значение сопротивления R4 - 1000 Ом.

    • 8.16.1.4 Установить значения сопротивлений R4, соответствующие разбалансу мостовой схемы в эталонных уровнях относительного напряжения. Значения сопротивления R4 для различных диапазонов измерения приведены в таблице 29.

    Таблица 29

    Диапазоны измерения, мВ/В

    от -2 до +2 (±10 мВ) от 0 до 2 (от 0 до 10 мВ)

    от -4 до +4 (±20 мВ) от 0 до 4 (от 0 до 20 мВ)

    ОТ -8 ДО +8 (±40 мВ) от 0 до 8 (от 0 до 40 мВ)

    ОТ -16 ДО ±16 (±80 мВ) от 0 до 16 (от 0 до 80 мВ)

    от -32 до ±32 (±80 мВ) от 0 до 32 (от 0 до 80 мВ)

    Напряжение питания. В

    5

    2,5

    Эталонные уровни, мВ/В

    Величина сопр. эталонного источника R4, Ом

    Эталон

    ные

    уровни, мВ/В

    Величина сопр. эталонного источника R4, Ом

    Эталон ные

    уровни, мВ/В

    Величина сопр. эталонного источника

    R4, Ом

    Эталон ные уров

    ни, мВ/В

    Величина сопр. эталонного источника R4,Om

    Эталон

    ные уровни, мВ/В

    Величина сопр. эталонного источника

    R4, Ом

    -1,9300

    1007,75

    -3,9683

    1016

    -7,9951

    1032,5

    -15,9729

    1066

    -31,9448

    1136,5

    -1,4955

    1006

    -2,9821

    1012

    -5,9289

    1024

    -11,7188

    1048

    -22,9008

    1096

    -1,1225

    1004,5

    -2,2399

    1009

    -4,4599

    1018

    -8,8409

    1036

    -17,3745

    1072

    -0,7489

    1003

    -1,4955

    1006

    -2.9821

    1012

    -5,9289

    1024

    -11,7188

    1048

    -0,3747

    1001,5

    -0,7489

    1003

    -1,4955

    1006

    -2,9821

    1012

    -5,9289

    1024

    0

    1000

    0

    1000

    0

    1000

    0

    1000

    0

    1000

    0,3753

    998,5

    0,7511

    997

    1,5045

    994

    3,0181

    988

    6,0729

    976

    0,7511

    997

    1,5045

    994

    3,0181

    988

    6,0729

    976

    12,2951

    952

    1,1275

    995,5

    2.2602

    991

    4,5409

    982

    9,1650

    964

    18,6722

    928

    1,5045

    994

    3,0181

    988

    6,0729

    976

    12,2951

    952

    25,2101

    904

    1,9450

    992,25

    3,9053

    984,5

    7,8720

    969

    15,7298

    939

    31,6321

    881

    8.16.1.5 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.16.1.6 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.16.1.7 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.16.1.8 Вычислить значения основной приведенной погрешности / по формуле (17) или получить значение погрешности из файла отчета.

    £/ -С/

    е________э

    •100,

    (17)

    и -и

    в н

    где Uе -измеренное значение относительного напряжения, мВ/В;

    Uв и Uн -верхний и нижний пределы диапазона измерения, мВ/В.

    • 8.16.1.9 Повторить операции пп.8.16.1.1 -8.16.1.8 для остальных каналов модуля.

    • 8.16.1.10 Величина погрешности каждого из каналов не должна превышать ±0,05%.

    • 8.16.2 Для определения погрешности измерений относительного напряжения тензодатчиков модуля МН-302 выполнить следующие операции.

    • 8.16.2.1 Установить частоту опроса каналов модуля равную 50 Гц, выбрать диапазон измерения, выбрать режим питания "Переменный ток".

    • 8.16.2.2 Собрать схему, изображенную на рисунке 15 (длина соединительного кабеля до 2м).

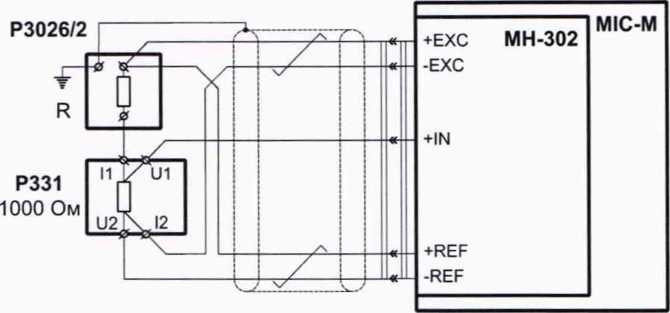

    Рисунок 15 - Схема определения погрешности измерений относительного напряжения тензодатчиков модуля МН-302

    • 8.16.2.3 Провести балансировку нуля поверяемого канала, установив значение сопротивления R равным 1000 Ом.

    • 8.16.2.4 Установить значения сопротивлений R, соответствующие разбалансу мостовой схемы в эталонных уровнях относительного напряжения. Значения сопротивления R для различных диапазонов измерения приведены в таблице 30.

    Таблица 30

    Диапазоны измерений, мВ/В

    от -2 до +2; от 0 до 2

    от -4 до +4;

    от 0 до 4

    от -8 до 8;

    от -16 до +16;

    от 0 до 16

    от -32 до +32; от 0 до 32

    от 0;

    ю 8

    Эталон, уровень, мВ/В

    R, Ом

    Эталон.

    уровень, мВ/В

    R, Ом

    Эталон, уровень, мВ/В

    R, Ом

    Эталон, уровень, мВ/В

    R, Ом

    Эталон, уровень, мВ/В

    R, Ом

    -1,9300

    1007,75

    -3.9683

    1016

    -7,9951

    1032,5

    -15,9729

    1066

    -31,9448

    1136,5

    -1,4955

    1006

    -2,9821

    1012

    -5,9289

    1024

    -11,7188

    1048

    -22,9008

    1096

    -1,1225

    1004,5

    -2,2399

    1009

    -4,4599

    1018

    -8,8409

    1036

    -17,3745

    1072

    -0,7489

    1003

    -1,4955

    1006

    -2,9821

    1012

    -5,9289

    1024

    -11,7188

    1048

    -0,3747

    1001,5

    -0,7489

    1003

    -1,4955

    1006

    -2,9821

    1012

    -5,9289

    1024

    0

    1000

    0

    1000

    0

    1000

    0

    1000

    0

    1000

    0,3753

    998,5

    0,7511

    997

    1,5045

    994

    3,0181

    988

    6,0729

    976

    0,7511

    997

    1,5045

    994

    3,0181

    988

    6,0729

    976

    12,2951

    952

    1,1275

    995,5

    2,2602

    991

    4,5409

    982

    9,1650

    964

    18,6722

    928

    1,5045

    994

    3,0181

    988

    6,0729

    976

    12,2951

    952

    25,2101

    904

    1,9450

    992,25

    3,9053

    984.5

    7,8720

    969

    15,7298

    939

    31,6321

    881

    • 8.16.2.5 Провести настройку программы в соответствии с п.7.2 настоящей МП и запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса для каждого значения эталонного уровня.

    • 8.16.2.6 Вычислить значения основной приведенной погрешности / по формуле (17) или получить значение погрешности из файла отчета.

    • 8.16.2.7 Повторить операции пп.8.16.2.2-8.16.2.6 для остальных каналов модуля.

    • 8.16.2.8 Величина погрешности каждого из каналов не должна превышать ±0,05 %.

      • 8.17 Определение основной погрешности канала измерений напряжения постоянного и переменного тока модулей PXI МХ-224, PXI МХ-225, PXI МХ-240, MR-202

    (Измененная редакция. Изм. №1)

    • 8.17.1 Определение погрешности измерений напряжения постоянного тока модулей PXI МХ-224, PXI МХ-225, PXI МХ-240, MR-202

      • 8.17.1.1 Собрать схему, приведенную на рисунке 16. Выбрать амплитудный диапазон измерения 10В.

      • 8.17.1.2 Установить напряжение эталонного сигнала равное 0,0 В и выполнить балансировку канала, используя меню настройки канала.

      • 8.17.1.3 Последовательно установить величину напряжения эталонного сигнала равной значениям: 10 В; 8,0 В; 6,0 В; 4,0 В; 2,0 В; 0,0 В; минус 2,0 В; минус 4,0 В; минус 6,0 В; минус 8,0 В; минус 10,0 В и снять значения оценки среднего (т) по показаниям комплекса в режиме «ПРОСМОТР» для каждого значения эталонного напряжения.

      • 8.17.1.4 Вычислить значения основной приведенной погрешности измерения напряжения постоянного тока по формуле (4) для каждого значения эталонного напряжения.

      • 8.17.1.5 Повторить операции 8.17.1.1 -8.17.1.4 для остальных каналов модуля.

      • 8.17.1.6 Основная приведенная погрешность измерения напряжения постоянного тока каждого из каналов модуля не должна превышать ±0,10%.

    (Измененная редакция. Изм. №1)

    • 8.17.2 Определение погрешности измерений напряжения переменного тока модулей PXI МХ-224, PXI МХ-225, PXI МХ-240, MR-202

    Для определения значений погрешности измерения напряжения переменного тока выполнить следующие операции:

    • 8.17.2.1 Собрать схему, приведенную на рисунке 16. Выбрать амплитудный диапазон измерения 10 В.

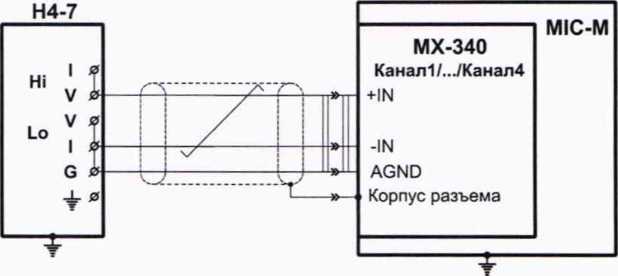

    Рисунок 16 - Схема определения погрешности измерений напряжения постоянного и переменного тока модулей PXI МХ-224, PXI МХ-225, PXI МХ-240, MR-202

    • 8.17.2.2 Последовательно установить величину напряжения эталонного синусоидального сигнала частотой 1 кГц равной действующим значениям: 1.4; 2,8; 4,2; 5,6; 7,0 (В) и снять значения Ue (действующее значение) по показаниям комплекса.

    (Измененная редакция. Изм. №1)

    • 8.17.2.3 Основную приведенную погрешность определить по формуле (18) для каждого эталонного напряжения.

    r= ‘  »-V2ioo,%

    ^max

    где [/^-измеренное значение напряжения. В;

    [7э-значение напряжения, выдаваемого эталонным прибором, В;

    ^max-предел амплитудного диапазона измерения (10В), В

    (Измененная редакция. Изм. №1)

    • 8.17.2.4 Повторить действия пп. 8.17.2.1-8.17.2.3 для остальных каналов.

    (Измененная редакция. Изм. №1)

    • 8.17.2.5 Величина погрешности каждого из каналов не должна превышать ±0,1 %.

    • 8.18 Определение неравномерности амплитудно-частотной характеристики канала измерений напряжения переменного тока модулей PXI МХ-224, PXI МХ-225, PXI МХ-240, MR-202 (Измененная редакция. Изм. №1)

      • 8.18.1 Для определения неравномерности АЧХ на переменном напряжении (частотах кроме 0 Гц) выполнить следующие операции:

        • 8.18.1.1 Собрать схему, приведенную на рисунке 16.

        • 8.18.1.2 Выбрать амплитудный диапазон измерения 10 В.

    (Измененная редакция. Изм. №1)

    • 8.18.1.3 Установить величину переменного напряжения эталонного сигнала в соответствии с таблицей 31.

    Таблица 31

    Поверяемый амплитудный диапазон, В

    10

    Напряжение эталонного сигнала ГЬ (действующее значения), В

    7,071

    (Измененная редакция. Изм. №1)

    • 8.18.1.4 Последовательно изменяя частоту эталонного сигнала снять значения Ue (действующие значения напряжения) по показаниям комплекса. Частоты эталонного сигнала в зависимости от типа модуля приведены в таблице 32.

    Таблица 32

    Тип модуля

    Частотный диапазон, Гц

    Частота эталонного сигнала, Гц

    MR-202

    от 0...20000 включ.

    10;100;1000;10000;15000;

    20000

    св. 20000 до 48000

    25000; 35000;48000

    PXI МХ-224;

    PXI МХ-225;

    PXI МХ-240

    от 0 до 40000 включ.

    10; 100;1000; 40000

    св. 40000 до 100000

    60000;100000

    (Измененная редакция. Изм. №1)

    • 8.18.1.5 Вычислить значения неравномерности амплитудно-частотной характеристики относительно опорной частоты 1 кГц по формуле (19).

      Г = 20 lg

      , дБ

    (19)

    где [/^-действующее значение напряжения, полученное по показанию прибора, В; [//^^-действующее значение напряжения, полученное по показанию прибора на частоте 1 кГц, В.

    • 8.18.1.6 Для определения неравномерности АЧХ на частоте 0 Гц (относительно опорной частоты 1 кГц) выполнить следующие операции:

    • 8.18.1.7 Собрать схему, приведенную на рисунке 17.

    рзооз 10V

    -1V о -от v Q о

    -------г-

    Рисунок 17 - Схема определения неравномерности АЧХ на частоте 0 Гц

    • 8.18.1.8 Установить величину напряжения образцового сигнала, выдаваемого средством поверки, в соответствии с таблицей 33.

    аблица 33

    Поверяемый амплитудный диапазон, В

    10

    Напряжение образцового сигнала ТТэ, В

    -7,071

    • 8.18.1.9 Снять значение напряжения Ua по показанию комплекса (по параметру «Мат. ожидание»). Для каждого показания Ua снять величину смещения нуля Uo, устанавливая нулевой уровень эталонного источника. Показания Uo снимать сразу после получения соответствующего Ua.

    • 8.18.1.10 Значение неравномерности амплитудно-частотной характеристики на частоте 0 Гц определить по формуле (20).

    у = 20-18^-^-,дБ                  (20)

    Цооо

    где С%00-действующее значение напряжения, полученное по показанию комплекса на частоте 1 кГц, В:

    (/^-значение постоянного напряжения, полученное по показанию комплекса, В; (/^-значение постоянного напряжения, полученное по показанию комплекса при установке переключателей компаратора в нулевое положение. В.

    • 8.18.1.11 Полученные значения у не должны превышать значений, приведенных в таблице 34.

    Таблица 34

    Тип модуля

    Диапазон частот, Гц

    Неравномерность АЧХ, дБ

    PXI МХ-224; PXI МХ-225; PXI МХ-240

    от 0 до 40000

    ±0,015

    от 40000 до 100000

    ±0,15

    MR-202

    от 0 до 20000

    ±0,015

    от 20000 до 48000

    ±0,15

    • 8.19 Определение основной погрешности каната измерений электрического заряда модуля PXI МХ-240

      • 8.19.1 Для определения значений погрешности измерений электрического заряда, в качестве источника заряда используется эталонный источник переменного напряжения и мера емкости. Величина заряда на входе усилителя заряда определяется по формуле:

    Q=CU, пКл                     (21)

    где ^/-напряжение эталонного источника. В;

    С-значение калибровочной емкости, пФ.

    ВНИМАНИЕ! ФИЛЬТРЫ ВЫСОКИХ ЧАСТОТ ПРИ ПОВЕРКЕ ИЗМЕРИТЕЛЬНОГО КАНАЛА НЕ ОТКЛЮЧАЮТСЯ.

    • 8.19.2 Для определения погрешности измерений электрического заряда выполнить следующие операции:

      8.19.2.1 Собрать схему, приведенную на рисунке 18.

      Рисунок 18 - Схема определения погрешности измерений электрического заряда модулей

      PXI МХ-240

    • 8.19.2.2 Установить величину напряжения эталонного сигнала, выдаваемого средством поверки, соответствующую амплитудному диапазону измерений.

    • 8.19.2.3 Зависимость величины напряжения эталонного сигнала от предела амплитудного диапазона заряда, приведена в таблице 35.

    Таблица 35

    Поверяемый амплитудный диапазон заряда, пКл

    10

    100

    1000

    10000

    100000

    (емкость 10000 пф)

    Напряжение эталонного сигнала 1/э (действующие значения), В

    0,001

    0,01

    0,1

    1

    1

    0,002

    0,02

    0,2

    2

    2

    0,003

    0,03

    о,з

    3

    3

    0,005

    005

    0,5

    5

    5

    0,007

    0,07

    0,7

    7

    7

    • 8.19.2.4 Снять значение электрического заряда QM3M. (действующее значения) по показаниям комплекса для каждого значения напряжения эталонного сигнала.

    • 8.19.2.5 Основную приведенную погрешность измерений электрического заряда определять по формуле (22) для каждого значения напряжения эталонного сигнала.

      •100,%

      max

      (22)

    где ризм-действующее значение заряда, полученное по показанию комплекса пКл; С- действительное значение меры ёмкости, пФ;

    иэ-действующее значение напряжения эталонного сигнала, В; Qmax-значение предела амплитудного диапазона измерения заряда, пКл

    • 8.19.2.6 Полученные значения у не должны превышать ±1 %.

    • 8.19.3 Определение неравномерности АЧХ канала измерения заряда модуля PXI MX 240

      • 8.19.3.1 Собрать схему, приведенную на рисунке 18.

      • 8.19.3.2 Установить величину напряжения эталонного сигнала в соответствии с таблицей 36, в зависимости от амплитудного диапазона измерений.

    Таблица 36

    Поверяемый амплитудный диапазон заряда, пКл

    10

    100

    1000

    10000

    100000

    (емкость 10000 пФ)

    Напряжение эталонного сигнала U3 (действующие значения), В

    0,005

    0,051

    0,5

    5

    5

    • 8.19.3.3 Последовательно изменяя частоту эталонного сигнала в соответствии с таблицей 37, снять значения заряда QinM. (действующее значения) по показаниям комплекса для каждого значения частоты эталонного сигнала.

    Таблица 37

    Поверяемый амплитудный диапазон заряда, пКл

    Значения частот эталонного сигнала (f), Гц

    10

    10; 100;1000; 5000; 10000

    100; 1000; 10000; 100000

    10; 100; 1000; 10000; 30000; 70000

    • 8.19.3.4 Рассчитать неравномерность АЧХ относительно опорной частоты 1 кГц каналов измерения заряда по формуле (23) для каждого значения частоты эталонного сигнала.

    — , дБ                     (23)

    1000

    где Qf.- измеренное действующее значение заряда на частоте эталонного сигнала f, пКл;

    Qiooo -измеренное действующее значение заряда на частоте эталонного сигнала 1000Гц, пКл

    • 8.19.3.5 Неравномерность АЧХ канала измерений заряда относительно опорной частоты 1 кГц не должна превышать ±0,15 дБ.

    (Измененная редакция. Изм. №1)

    • 8.20 Определение основной погрешности канала измерений напряжения постоянного и переменного тока модуля PXI МХ-340

      • 8.20.1 Определение погрешности измерений напряжения постоянного тока модуля PXI МХ-340 в режиме работы недифференциальный вход

        • 8.20.1.1 Установить время расчета (периодичность) оценки среднего (т) равным 0,5 с в меню настройки.

        • 8.20.1.2 Собрать схему, приведенную на рисунке 19.

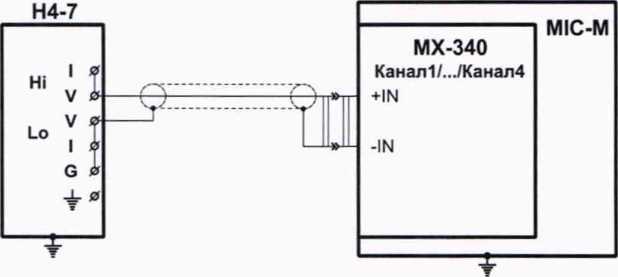

    Рисунок 19 - Схема определения погрешности измерений напряжения постоянного тока модуля PXI МХ-340 в режиме недифференциальный вход

    • 8.20.1.3 Выключить тензоусилитель, в меню настройки канала выбрать диапазон измерения ±10 В, тип входа - недифференциальный и установить частоту опроса 216 кГц.

    • 8.20.1.4 Установить напряжение эталонного сигнала равное 0,0 В и выполнить балансировку канала, используя меню настройки канала.

    • 8.20.1.5 Установить величину напряжения эталонного сигнала равной значениям: 10 В; 8.0 В; 6,0 В; 4,0 В; 2,0 В; 0,0 В; минус 2,0 В; минус 4,0 В; минус 6,0 В; минус 8,0 В; минус 10,0 В и снять значения оценки среднего (т) по показаниям комплекса в режиме «ПРОСМОТР» для каждого значения эталонного напряжения.

    • 8.20.1.6 Вычислить значения основной приведенной погрешности измерения напряжения постоянного тока по формуле (4) для каждого значения эталонного напряжения.

    • 8.20.1.7 Повторить операции 8.20.1.2-8.20.1.6 для остальных каналов модуля.

    • 8.20.1.8 Основная приведенная погрешность измерения напряжения постоянного тока каждого из каналов модуля не должна превышать ±0,10%.

    • 8.20.2 Определение погрешности измерений напряжения переменного тока на частоте 1 кГц модуля PXI МХ-340 в режиме работы недифференциальный вход

      • 8.20.2.1 Установить время расчета (периодичность) оценки СКЗ равным 0,5 с в меню настройки.

      • 8.20.2.2 Собрать схему, приведенную на рисунке 19.

      • 8.20.2.3 Выключить тензоусилитель, в меню настройки канала выбрать амплитудный диапазон измерения 10 В, тип входа - недифференциальный и установить частоту опроса 216 кГц.

      • 8.20.2.4 Установить напряжение эталонного сигнала равное 0,0 В и выполнить балансировку канала, используя меню настройки канала.

      • 8.20.2.5 Установить величину напряжения эталонного синусоидального сигнала (действующее значение) частотой 1 кГц равной: 7,0 В; 5,6 В; 4,2 В; 2,8 В; 1,4 В и снять значения Ue (действующее значение) по показаниям комплекса (значение оценки СКЗ) в режиме «ПРОСМОТР» для каждого значения эталонного напряжения.

      • 8.20.2.6 Вычислить основную приведенную погрешность измерения напряжения переменного тока на частоте 1 кГц по формуле (18) для каждого значения эталонного напряжения.

      • 8.20.2.7 Повторить операции 8.20.2.2-8.20.2.6 для остальных каналов модуля.

      • 8.20.2.8 Основная приведенная погрешность измерения напряжения переменного тока на частоте 1 кГц каждого из каналов модуля не должна превышать ±0,10%.

    • 8.20.3 Определение неравномерности АЧХ канала измерения напряжений переменного тока модуля PXI МХ-340 относительно опорной частоты 1 кГц в режиме работы недифференциальный вход

      • 8.20.3.1 Собрать схему, приведенную на рисунке 19.

      • 8.20.3.2 Выключить тензоусилитель, в меню настройки канала выбрать амплитудный диапазон измерения 10 В, тип входа - недифференциальный и частоту опроса 216 кГц.

      • 8.20.3.3 Установить напряжение эталонного сигнала равное 0,0 В и выполнить балансировку канала, используя меню настройки канала.

      • 8.20.3.4 Установить величину напряжения эталонного синусоидального сигнала 7,0 В (действующее значение) и снять значение Ue (действующее значение) по показаниям комплекса (значение оценки СКЗ) в режиме «ПРОСМОТР» для следующих значений частоты эталонного сигнала: 10 Гц; 100 Гц; 1 кГц; 40 кГц и 100 кГц. Перед снятием показаний необходимо в меню настройки установить время расчета (периодичность) оценки СКЗ, которое должно быть не меньше значений, указанных в таблице 38.

    Таблица 38

    Частота эталонного сигнала

    Время расчета оценки СКЗ, с

    10 Гц

    50

    100 Гц

    5

    от 1 кГц до 100 кГц

    0,5

    • 8.20.3.5 Вычислить значения неравномерности АЧХ относительно опорной частоты 1 кГц по формуле (19).

    • 8.20.3.6 Повторить операции 8.20.3.1 - 8.20.3.5 для остальных каналов модуля.

    • 8.20.3.7 Неравномерность АЧХ относительно опорной частоты 1 кГц каждого из каналов модуля не должна превышать значений, приведенных в таблице 39.

    аблица 39

    Диапазон частот, кГц

    Неравномерность АЧХ, дБ

    от 0,01 до 40 вкл.

    ±0,015

    свыше 40 до 100 вкл.

    ±0,150

    (Измененная редакция. Изм. №1)

    • 8.21 Определение основной погрешности канала измерений напряжения тензодатчиков модуля PXI МХ-340

      • 8.21.1 Определение погрешности измерений напряжения постоянного тока сигналов тензодатчиков модуля PXI МХ-340 в режиме работы с включенным тензоусилителем (Ку=1; 100; 200; 500; 1000; 2000)

        • 8.21.1.1 Установить время расчета (периодичность) оценки среднего (т) равным 0,5 с в меню настройки.

        • 8.21.1.2 Собрать схему, приведенную на рисунке 20.

          Рисунок 20 - Схема определения погрешности измерений напряжения постоянного тока сигналов тензодатчиков модуля PXI МХ-340 в режиме с включенным тензоусилителем

        • 8.21.1.3 Включить тензоусилитель, в меню настройки канала выбрать тип датчика «Мост», установить любое значение напряжения или силы тока питания тензодатчика и выбрать частоту опроса (дискретизации) 216 кГц в меню настройки канала.

        • 8.21.1.4 Установить диапазон измерения (Ку) в меню настройки канала.

        • 8.21.1.5 Установить напряжение эталонного сигнала равное 0,0 В и выполнить балансировку канала, используя меню настройки канала.

        • 8.21.1.6 Установить величину напряжения эталонного сигнала равной значениям: Ub; 0,8xUb; 0,6xUb; 0,4xUb; 0,2xUb; 0,0 В; 0,2xUh; 0,4xUh; 0,6xUh; 0,8xUh; Uh, где Ub и Uh -значения напряжения (В) верхнего и нижнего предела диапазона измерения соответственно, и снять значения оценки среднего (т) по показаниям комплекса в режиме «ПРОСМОТР» для каждого значения эталонного напряжения.

        • 8.21.1.7 Вычислить значения основной приведенной погрешности измерения напряжения постоянного тока по формуле (4) для каждого значения эталонного напряжения.

        • 8.21.1.8 Повторить операции 8.21.1.4-8.21.1.7 для остальных диапазонов измерения (Ку).

        • 8.21.1.9 Повторить операции 8.21.1.2-8.21.1.8 для остальных каналов модуля.

        • 8.21.1.10 Основная приведенная погрешность измерения напряжения постоянного тока каждого из каналов модуля на каждом диапазоне измерения (Ку) не должна превышать значений, приведенных в таблице 40.

    Таблица 40

    Диапазон измерения, В

    Предел погрешности, %

    ±10,00 (Ку=1)

    ±0,10

    ±0,100 (Ку=100)

    ±0,15

    ±0,050 (Ку=200)

    ±0,020 (Ку=500)

    ±0,010 (Ку= 1000)

    ±0,005 (Ку=2000)

    • 8.21.2 Определение погрешности измерений напряжения переменного тока на частоте 1 кГц модуля PXI МХ-340 в режиме работы с включенным тензоусилителем (Ку=1; 100; 200; 500; 1000; 2000)

      • 8.21.2.1 Установить время расчета (периодичность) оценки СКЗ равным 0,5 с в меню настройки.

      • 8.21.2.2 Собрать схему, приведенную на рисунке 20.

      • 8.21.2.3 Включить тензоусилитель, в меню настройки канала выбрать тип датчика «Мост», установить любое значение напряжения или силы тока питания тензодатчика и выбрать частоту опроса 216 кГц.

      • 8.21.2.4 Установить диапазон измерения канала модуля (Ку) в меню настройки канала.

      • 8.21.2.5 Установить напряжение эталонного сигнала равное 0,0 В и выполнить балансировку канала, используя меню настройки канала.

      • 8.21.2.6 Установить величину напряжения эталонного синусоидального сигнала частотой 1 кГц (действующее значение (СКЗ)) равным: Ub/V2; 0,8xUb/V2; 0,6xUb/^2; 0,4xUbA/2; 0,2xUb/^2, где UB-амплитудное значение установленного диапазона измерения, В и снять значения Ue (действующее значение) по показаниям комплекса (оценка СКЗ) в режиме «ПРОСМОТР».

      • 8.21.2.7 Вычислить значение основной приведенной погрешности измерения напряжения переменного тока на частоте 1 кГц по формуле (18) для каждого значения эталонного напряжения.

      • 8.21.2.8 Повторить операции 8.21.2.4-8.21.2.7 для остальных диапазонов измерения (Ку).

      • 8.21.2.9 Повторить операции 8.21.2.2-8.21.2.8 для остальных каналов модуля.

      • 8.21.2.10 Основная приведенная погрешность измерения напряжения переменного тока на частоте 1 кГц каждого из каналов модуля на каждом диапазоне измерения (Ку) не должна превышать значений, приведенных в таблице 41.

    Таблица 41

    Амплитудный диапазон измерения. В

    Предел погрешности, %

    10,00 (Ку=1)

    ±0,10

    0,100 (Ку=100)

    ±0,15

    0,050 (Ку=200)

    0,020 (Ку=500)

    ±0,40

    0,010 (Ку= 1000)

    ±0,50

    0,005 (Ку=2000)

    ±1,00

    8.21.3 Определение неравномерности АЧХ канала измерений напряжения тензодатчиков модуля PXI МХ-340 относительно опорной частоты 1 кГц при измерении напряжения переменного тока в режиме работы с включенным тензоусилителем (Ку=1; 100; 200; 500; 1000; 2000)

    • 8.21.3.1 Собрать схему, приведенную на рисунке 20.

    • 8.21.3.2 Включить тензоусилитель, в меню настройки канала выбрать тип датчика «Мост», установить любое значение напряжения или силы тока питания тензодатчика и выбрать частоту опроса 216 кГц.

    • 8.21.3.3 Установить диапазон измерения канала (Ку) в меню настройки канала.

    • 8.21.3.4 Установить напряжение эталонного сигнала равное 0,0 В и выполнить балансировку канала, используя меню настройки канала.

    • 8.21.3.5 Установить величину напряжения эталонного синусоидального сигнала равную Ub/^2 (действующее значение), где UB-амплитудное значение установленного диапазона измерения. В и снять значение Ue (действующее значение) по показаниям комплекса (значение оценки СКЗ) в режиме «ПРОСМОТР» для следующих значений частоты эталонного сигнала: 10 Гц, 100 Гц, 1 кГц, 30 кГц, 40 кГц, 50 кГц и 100 кГц. Перед снятием показаний необходимо в меню настройки установить время расчета (периодичность) оценки СКЗ, которое должно быть не меньше значений указанных в таблице 38.

    • 8.21.3.6 Вычислить значения неравномерности АЧХ относительно опорной частоты 1 кГц по формуле (19).

    • 8.21.3.7 Повторить операции 8.21.3.3-8.21.3.6 для остальных диапазонов измерения (Ку).

    • 8.21.3.8 Повторить операции 8.21.3.1-8.21.3.7 для остальных каналов модуля.

    • 8.21.3.9 Неравномерность АЧХ относительно опорной частоты 1 кГц каждого из каналов модуля на каждом диапазоне измерения (Ку) не должна превышать значений, приведенных в таблице 42.

    Таблица 42

    Диапазон измерения. В

    Диапазон частот, кГц

    Неравномерность АЧХ, дБ

    ±10(Ку=1)

    от 0,01 до 40 вкл.

    ±0,015

    свыше 40 до 100 вкл.

    ±0,150

    ±0,1 (Ку=100);

    ±0.05 (Ку=200);

    ±0,02 (Ку=500); ±0,01 (Ку=1000); ±0,005 (Ку=2000)

    от 0,01 до 30 вкл.

    ±0,15

    свыше 30 до 50 вкл.

    ±0,50

    свыше 50 до 100 вкл.

    ±3,00

    (Измененная редакция. Изм. №1)

    • 8.22 Определение основной погрешности воспроизведения напряжения и силы постоянного тока для питания тензодатчиков модуля PXI МХ-340

      • 8.22.1 Определение погрешности воспроизведения (установки) силы тока питания тензодатчиков модуля PXI МХ-340

        • 8.22.1.1 Собрать схему, приведенную на рисунке 21,

          MIC-M

          МХ-340

          Канал1/.../Канал4

          +ЕХС

          -ЕХС

          Корпус разъема

          т

    Рисунок 21- Схема определения погрешности воспроизведения силы тока питания тензодатчиков модулем PXI МХ-340

    где R-мера электрического сопротивления многозначная (ММЭС), U-вольтметр постоянного тока.

    • 8.22.1.2 Установить на ММЭС сопротивление 99 Ом.

    • 8.22.1.3 Включить встроенный тензоусилитель, в меню настройки канала выбрать тип датчика «Мост», выбрать режим питания тензодатчика током, включить коррекцию тока и установить значение сопротивления датчика равным 99 Ом.

    • 8.22.1.4 Установить последовательно значения силы тока питания тензодатчика равными: 1,0 мА; 5.0 мА; 9.0 мА; 13,0 мА и 17,0 мА. Измерить напряжение на сопротивлении нагрузки R для каждого воспроизводимого (установленного) значения (/e0Cnp.,j и рассчитать действительное значение силы постоянного тока по формуле (24)

      IU~U‘ Ю\мА

      (24)

      где U—значение напряжения, измеренного

      на сопротивлении

      нагрузки

      для

      воспроизводимого

      (установленного)

      значения

      силы

      тока.

      В;

    /^-значение электрического сопротивления нагрузки. Ом.

    • 8.22.1.5 Рассчитать значения основной абсолютной погрешности воспроизведения силы тока по формуле (25) для каждого установленного значения силы тока.

    Д/,=Л,-/^>мА              <25>

    где Id./-действительное значение силы постоянного тока, воспроизводимой (установленной) на i-ой контрольной точке, мА.

    / eocnp.i - воспроизводимое (установленное) значение силы тока на

    /-ой контрольной точке, мА.

    • 8.22.1.6 Установить на ММЭС сопротивление 100 Ом и повторить операции 8.22.1.4-8.22.1.5.

    • 8.22.1.7 Установить на ММЭС сопротивление 98 Ом и повторить операции 8.22.1.4-8.22.1.5.

    • 8.22.1.8 Повторить операции 8.22.1.1-8.22.1.7 для остальных каналов модуля.

    • 8.22.1.9 Основная абсолютная погрешность воспроизведения (установки) силы тока питания тензодатчиков каждого из каналов модуля на каждой контрольной точке и для каждого значения сопротивления нагрузки не должна превышать значений, заданных формулой ±(1воспр*0,002+8мкА).

    • 8.22.2 Определение погрешности воспроизведения (установки) напряжения питания тензодатчиков модуля PXI МХ-340

      • 8.22.2.1 Собрать схему, приведенную на рисунке 22.

        ®RH

        -

        I—>

    Рисунок 22 - Схема определения погрешности воспроизведения напряжения питания тензодатчиков модулем PXI МХ-340

    где Rh - мера электрического сопротивления многозначная (ММЭС); U - вольтметр постоянного тока.

    • 8.22.2.2 Включить тензоусилитель, в меню настройки канала выбрать тип датчика «Мост», выбрать режим питания тензодатчика напряжением.

    • 8.22.2.3 Установить последовательно значения напряжения питания тензодатчика равными: 1,0 В; 5,3 В; 9,5 В; 13,8 В и 18,0 В. Измерить напряжение постоянного тока для каждого воспроизводимого (установленного) значения напряжения при двух значениях нагрузки RHi и Rh2. Значения RHi и RH? в зависимости от воспроизводимого напряжения приведены в таблице 43.

    Таблица 43

    Значения воспроизводимого напряжения, В

    Значения сопротивления нагрузки, Ом

    RhI

    Rh2

    1,0

    50,0

    1000,0

    5,3

    265,0

    5300,0

    9,5

    475,0

    9500,0

    13,8

    690,0

    13800,0

    18,0

    900,0

    18000,0

    • 8.22.2.4 Рассчитать значения основной абсолютной погрешности воспроизведения (установки) напряжения по формуле (26) для каждого значения напряжения (Ueocnpi) при двух значениях нагрузки R.H1 и Rh2.

    (ЭД

    где Ud -действительное значение воспроизводимого (установленного) напряжения на i-ой контрольной точке, В;

    Ueocnp.i- воспроизводимое (установленное) значение напряжения на

    i-ой контрольной точке, В.

    • 8.22.2.5 Повторить операции 8.22.2.1-8.22.2.4 для остальных каналов модуля.

    • 8.22.2.6 Основная абсолютная погрешность воспроизведения (установки) напряжения питания тензодатчиков каждого из каналов модуля на каждой контрольной точке и для каждого значения сопротивления нагрузки не должна превышать значений, заданных формулой ±(UycT.-0,001+1 мВ).

    (Измененная редакция. Изм. №1)

    • 8.23 Определение основной погрешности канала измерений частоты периодического сигнала модулей MR-452, PXI МХ-416

    (Измененная редакция. Изм. №1)

    • 8.23.1 Для определения погрешности измерения частоты периодического сигнала собрать схему, изображенную на рисунке 23. Установить частоту опроса каналов модулей MR-452, PXI МХ-416 10 Гц.

    Генератор сигналов низкочастотный прецизионный ГЗ-110

    © (§) © @© © ©"© ©

    ’ r>          [7V\1

    Ф °таст£) гёГГ........  ®

    плавно напряжен*-                   Ослабление ВЬ,ХОД

    Комплекс

    М1С-22х

    Модуль MR-452

    Конт

    Цепь

    1

    Вх. +

    2

    Вх.-

    Рисунок 23 - Схема определения погрешности канала измерений частоты периодического сигнала модулей MR-452, PXI МХ-416

    • 8.23.2 Переключатель «ЧАСТОТА ПЛАВНО» генератора ГЗ-110 установить в положение «О».

    • 8.23.3 Нажать кнопки «АРУ», «2 В» генератора ГЗ-110.

    • 8.23.4 Включить индикатор выходного напряжения генератора ГЗ-110.

    • 8.23.5 Установить амплитуду сигнала 0,5 В.

    • 8.23.6 С генератора ГЗ-110 подать на вход ИК эталонные значения синусоидального сигнала у? амплитудой 2 В в 5 контрольных точках диапазона измерения: 50, 100 Гц; 1, 25, 50 кГц.

    • 8.23.7 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.23.8 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять показания с монитора отображения комплекса.

    • 8.23.9 Сохранить файл протокола проверки ИК (в случае необходимости распечатать на принтере).

    • 8.23.10 Рассчитать значения основной относительной погрешности 6 по формуле (27) или получить значение погрешности из файла отчета.

    <У= /^~-Г’Ю0, %                       (27)

    F,

    где р -измеренное значение частоты сигнала, Гц, кГц.

    • 8.23.11 Повторить операции пп.8.23.1-8.23.10 для остальных ИК комплекса.

    • 8.23.12 Величина относительной погрешности не должна превышать ±0,01%.

    • 8.24 Определение основной погрешности канала измерений частоты периодического сигнала: модуль MR-452 с нормализатором сигналов МЕ-401/МЕ-402, модуль PXI МХ-416 с нормализатором сигналов МЕ-401/МЕ-402

    (Измененная редакция. Изм. №1)

    • 8.24.1 Собрать схему, изображенную на рисунке 24 (длина соединительных кабелей до 2м). Установить частоту опроса каналов модулей MR-452, PXI МХ-416 10 Гц.

      ГЗ-110

      выход I

      МЕ-401/

      МЕ-402

      OUT

      AGND

      +IN

      -IN

      AGND

      +12V

      GND

      ■P+12V

      <GND

      MIC-M

      MR-452/

      PXI MX-416

      +IN1/.../+IN8

      -IN1/.../-IN8

      AGND1/.../AGND8

    Рисунок 24 - Схема определения погрешности канала измерений частоты периодического сигнала: модуль MR-452 с нормализатором сигналов МЕ-401/МЕ-402, модуль PXI МХ-416 с нормализатором сигналов МЕ-401/МЕ-402

    • 8.24.2 С выхода генератора подать синусоидальный сигнал действующим значением 1,5 В на вход нормализатора сигналов МЕ-401 и 600 мВ на вход МЕ-402. Значения эталонной частоты сигнала в зависимости от типа нормализатора приведено в таблице 44.

    Таблица 44

    Тип нормализатора

    Значения эталонной частоты

    ME-40I

    50Гц

    1500Гц

    2500Гц

    4000Гц

    5000Гц

    МЕ-402

    50Гц

    25000Гц

    50000Гц

    75000Гц

    100000Гц

    • 8.24.3 Провести настройку программы в соответствии с п.7.2 настоящей МП.

    • 8.24.4 Запустить процесс проверки, следуя указаниям диалоговых окон программы и операциями пп.7.3-7.6 настоящей методики или снять по показаниям комплекса (значения оценки среднего) значения измеренной частоты для каждого значения эталонной частоты.

    • 8.24.5 Сохранить файл протокола проверки каналов (в случае необходимости распечатать на принтере).

    • 8.24.6 Рассчитать значения основной относительной погрешности 8 по формуле (27) для всех значений эталонной частоты или получить значение погрешности из файла отчета.

    • 8.24.7 Повторить операции 8.24.1-8.24.5 для остальных каналов.

    • 8.24.8 Величина относительной погрешности не должна превышать ±0,01 %.

    9 Оформление результатов поверки

    • 9.24 Протокол поверки ведется в произвольной форме. При положительном результате поверки комплекс измерительный магистрально-модульный MIC-M признаётся годным и допускается к применению. На него оформляется свидетельство о поверке в соответствии с действующими правовыми нормативными документами. В свидетельстве о поверке указывается состав комплекса с указанием заводских номеров установленных в комплексе модулей и входящих в состав комплекса внешних блоков, а также объем проведенной поверки (смотри примечание таблицы 1).

    Знак поверки наносится на свидетельство о поверке.

    • 9.25 При отрицательных результатах поверки оформляется извещение о непригодности с указанием причины.

    (измененная редакция. Изм. № 1)

    Ссылочные документы

    • 1. Правила по охране труда при эксплуатации электроустановок (ПОТЭУ).

    • 2. БЛИЖ. 422212.001.001 РЭ. Комплексы измерительные магистрально-модульные MIC-M. Руководство по эксплуатации

    • 3. БЛИЖ.409801.005-01 Программа управления комплексами MIC «Recorder». Руководство пользователя.

    • 4. ГОСТ Р 8.585-2001 ГСП. Термопары. Номинальные статические характеристики преобразования.

    • 5. МИ 2083-90 Рекомендация. ГСИ. Измерения косвенные. Определение результатов измерений и оценивание их погрешностей.

    • 6. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

    • 7. ГОСТ Р 8.571-98 Государственная система обеспечения единства измерений. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки.

    (Измененная редакция. Изм. №1)

    1

    На рисунках в качестве примеров приведены схемы подключений к первым каналам модулей. При подключении эталонных источников сигналов следует руководствоваться указаниями Руководства по эксплуатации.

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
